А попробуйте вольт хотя бы 70 переменки подать и аккум оборвите. Что со стабилитроном будет?
ЛАТР с развязкой дома есть. Вечер обещает быть нескучным.:good:
Стабы мощные тоже есть, интересует вопрос зачем там 150мА ? По мне там 15мА за глаза.
Ну и 1.5КЕ18 всю радость на себя возьмёт:oops:


Сергей Б

капитан 2-го ранга
Регистрация
9 Дек 2017
Сообщения
1,367
Благодарности
222
Возраст
54
Адрес
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2...55, Джонсон 4, Сельва Капри 6, МиннКота 35
Тут проблема не в постоянном или пульсирующем напряжении/токе через стабилитрон и другие элементы, а в механических косяках самого мотора, о которых вы можете не знать, или которые могут появиться, и обязательно появятся если мотор китайский, таких как люфты в подшипниках, выработка, износ/люфт основания магнето, коррозия/питтинг беговых дорожек и шариков в подшипниках, зудение во втулках, касание магнитами сердечников катушек, и т.д.
Суть в том, что если подшипник загудел, мгновенная радиальная скорость маховика, может в десятки раз превысить угловую скорость, амплитуда там ничтожна, но ЭДС катушек вразы превышает номинал, иногда обламывает коленвал вместе с маховиком, ну и пробить полупроводники - вааще нивапрос.
У меня когда то Прибой пробил диоды КД 203, поменял, опять пробил, причём нагрузки не было никакой, оказалось что к верхней втулке масло не подавалось, причём давно, появился ощутимый люфт. После устранения причины, поставил туда прозрачную трубку.
По этому запас по току и напряжению деталюшкам необходим, а самое большое зло в этих схемах - всеми любимый супрессор, я не знаю кто его первым сюда внедрил, но человек был явно не знаком с импульсной техникой.
Этот элемент для одноразовых всплесков напряжения, статика, гроза, он не ограничивает напряжение на заданном уровне, как стабилитрон, а коротит всё в ноль, вызывая мгновенные перегрузки и релаксации схемы, то есть ещё больше "раскачивает лодку", провоцируя к ещё большим выбросам генераторной катушки.

Последнее редактирование:
Регистрация
23 Окт 2016
Сообщения
254
Благодарности
78
Возраст
44
Адрес
Чайковский, Пермский край
Имя
Василий
Лодка
Норвик; К5М2
Мотор
Яма-15 2т
Супрессор только для защиты от сдыхания регулятора.


Voivano

контр-адмирал
Команда форума
Регистрация
11 Авг 2016
Сообщения
1,586
Благодарности
273
Адрес
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
Тут проблема не в постоянном или пульсирующем напряжении/токе через стабилитрон и другие элементы, а в механических косяках самого мотора, о которых вы можете не знать, или которые могут появиться, и обязательно появятся если мотор китайский, таких как люфты в подшипниках, выработка, износ/люфт основания магнето, коррозия/питтинг беговых дорожек и шариков в подшипниках, зудение во втулках, касание магнитами сердечников катушек, и т.д.
Суть в том, что если подшипник загудел, мгновенная радиальная скорость маховика, может в десятки раз превысить угловую скорость, амплитуда там ничтожна, но ЭДС катушек вразы превышает номинал, иногда обламывает коленвал вместе с маховиком, ну и пробить полупроводники - вааще нивапрос.
У меня когда то Прибой пробил диоды КД 203, поменял, опять пробил, причём нагрузки не было никакой, оказалось что к верхней втулке масло не подавалось, причём давно, появился ощутимый люфт. После устранения причины, поставил туда прозрачную трубку.
По этому запас по току и напряжению деталюшкам необходим, а самое большое зло в этих схемах - всеми любимый супрессор, я не знаю кто его первым сюда внедрил, но человек был явно не знаком с импульсной техникой.
Этот элемент для одноразовых всплесков напряжения, статика, гроза, он не ограничивает напряжение на заданном уровне, как стабилитрон, а коротит всё в ноль, вызывая мгновенные перегрузки и релаксации схемы, то есть ещё больше "раскачивает лодку", провоцируя к ещё большим выбросам генераторной катушки.
Так если супрессор имеет динисторную характеристику, а эти, типа 1,5ке. типа стабилитронов только не такую четко выраженную, а более пологую в углах.


Сергей Б

капитан 2-го ранга
Регистрация
9 Дек 2017
Сообщения
1,367
Благодарности
222
Возраст
54
Адрес
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2...55, Джонсон 4, Сельва Капри 6, МиннКота 35
Я экспериментировал с выбросами, гораздо плавнее работает какой нибудь Д 815 Д или Е, включенный через резистор 1....3 ома, нет токового удара, и рассеивать 1,5 киловатта там не требуется.
От строго вертикального фронта всёравно не спасёт, иначе Нобелевскую премию дадут, а после ограничения схема устаканивается мгновенно.


dima842

старшина 2ст.
Регистрация
15 Сен 2016
Сообщения
61
Благодарности
5
Адрес
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
Ну тогда в схему просятся 1N5352 и резисторы 2510. Потому как найти Д8хх в металле только у ПЛЮШКИНЫХ.
А указанный на схеме 1N4744 (Imax=61ma) тоже слабоват будет. Мне просто показалось, что на данный кусок схемы дополнительно возлагаются не свойственные ему обязанности - O.V.P.
Как мне видится схема состоит из 2 частей и работает по релейному принципу.
1 часть схемы на TL431 и 2 BTA92 включает режим зарядки, вторая часть на стабилитроне и MCR100 - O.V.P. защита от перенапряжения (работает путём закорачивания TL431). Ну и супрессор сам по себе - стойкий оловянный солдатик При таком раскладе в схему просится какая-то защита от иголок ЭДС ИМХО.

Последнее редактирование:
Регистрация
7 Окт 2018
Сообщения
14
Благодарности
2
Адрес
Зеленоград
Имя
Андрей
Лодка
Quicksilver 340
Мотор
тохатсу 9,8
1,5 ке спокойно справляется с выбросами, если не выводить его из себя ( т.е. работа в ОБР).
Стоимость супрессора на сегодня вполне терпимая.


dima842

старшина 2ст.
Регистрация
15 Сен 2016
Сообщения
61
Благодарности
5
Адрес
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
Регистрация
7 Окт 2018
Сообщения
14
Благодарности
2
Адрес
Зеленоград
Имя
Андрей
Лодка
Quicksilver 340
Мотор
тохатсу 9,8
Ну тогда в схему просятся 1N5352 и резисторы 2510. Потому как найти Д8хх в металле только у ПЛЮШКИНЫХ.
А указанный на схеме 1N4744 (Imax=61ma) тоже слабоват будет. Мне просто показалось, что на данный кусок схемы дополнительно возлагаются не свойственные ему обязанности - O.V.P.
Как мне видится схема состоит из 2 частей и работает по релейному принципу.
1 часть схемы на TL431 и 2 BTA92 включает режим зарядки, вторая часть на стабилитроне и MCR100 - O.V.P. защита от перенапряжения (работает путём закорачивания TL431). Ну и супрессор сам по себе - стойкий оловянный солдатик При таком раскладе в схему просится какая-то защита от иголок ЭДС ИМХО.
В тиристорной схеме практически не бывает высоковольтных выбросов от самоиндукции ( тиристор "медленный" сам по себе), в схеме, на супрессоре другие задачи лежат.


dima842

старшина 2ст.
Регистрация
15 Сен 2016
Сообщения
61
Благодарности
5
Адрес
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8
Ну коли так пойду новую платку травить. Под 15 ма на стабилитроне, и супрессор.
Попинайте вариант.
p.s. с моделькой MCR100 был косяк с цоколёвкой - исправлено.


Вложения

Последнее редактирование:

Сергей Б

капитан 2-го ранга
Регистрация
9 Дек 2017
Сообщения
1,367
Благодарности
222
Возраст
54
Адрес
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2...55, Джонсон 4, Сельва Капри 6, МиннКота 35
Там вообще много непонятного, на осциллографе с частотой развертки в несколько полупериодов генератора, никаких иголок не видно, ложных срабатываний тиристоров вроде как нет, на дисплее всё гладко и причёсано, но когда нужно быстро зарядить сильно разряженный большой аккумулятор, почему то отключение регулятора (шунтирующего), практически всегда даёт прибавку тока в 0,3-0,5 ампера, хотя при такой нагрузке регулятор в работе как бы никак не должен себя проявлять.
Об этом писал и Стас Пузырь, и много от кого слышал, и сам убеждался, причём у меня амперметр аналоговый, затыкает дырку от штатного разъёма.


dima842

старшина 2ст.
Регистрация
15 Сен 2016
Сообщения
61
Благодарности
5
Адрес
Озёрск
Имя
Дмитрий
Лодка
ЧиЖ-2
Мотор
Прибой, Ветерок-8

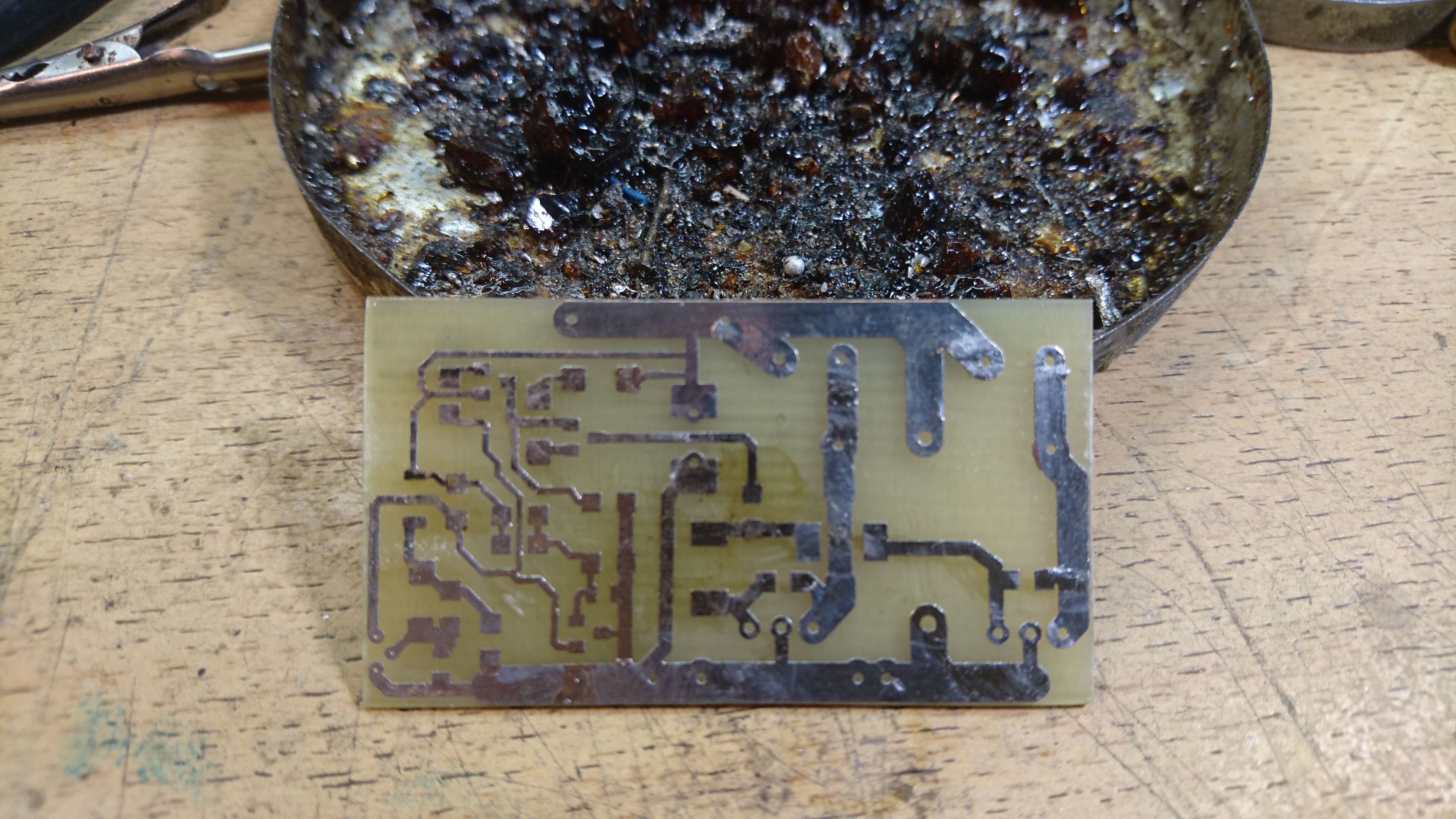

Вот как бы не хаяли утюжный способ, а по мне фоторезист для разового применения слишком
