Я все спросить стеснялся. А диоды выпрямительные на подмаховичных катушках установлены? - Их почему то на схеме нет и разъем Х7 уже на постоянном напряжении получается...
Пока они прикручиваются прямо к клемме. На фото стенда это видно. Пока думаю нужно ли их в будущем прямо на плате размещать. Скорее всего добавлю.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
4 189
Карма
1 078
Возраст
57
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Я последние пару лет, в высоковольтной части, включаю по два диода последовательно, и в выпрямителе, и параллельно тиристору, диоды китайские, часто бьются, хотя заявлено 1000 вольт, да и быстрее становятся вразы, схема работает лучше.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 275
Карма
300
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
За счёт уменьшения времени обратного восстановления, из-за меньшего приложенного напряжения.


SergHS5

старшина 2ст.
Регистрация
04.02.2021
Сообщения
54
Карма
10
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 275
Карма
300
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
4 189
Карма
1 078
Возраст
57
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
За счёт более быстрого рассасывания, принцип уже не помню, но на осциллограмме обратный выброс с катушки имеет бОльший размах, нежели с одним диодом.
Они ещё как бы друг другу напряжение обрубают, в книге сотня страниц по этому поводу, уже не вспомню.


SergHS5

старшина 2ст.
Регистрация
04.02.2021
Сообщения
54
Карма
10
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30
За счёт более быстрого рассасывания, принцип уже не помню, но на осциллограмме обратный выброс с катушки имеет бОльший размах, нежели с одним диодом.

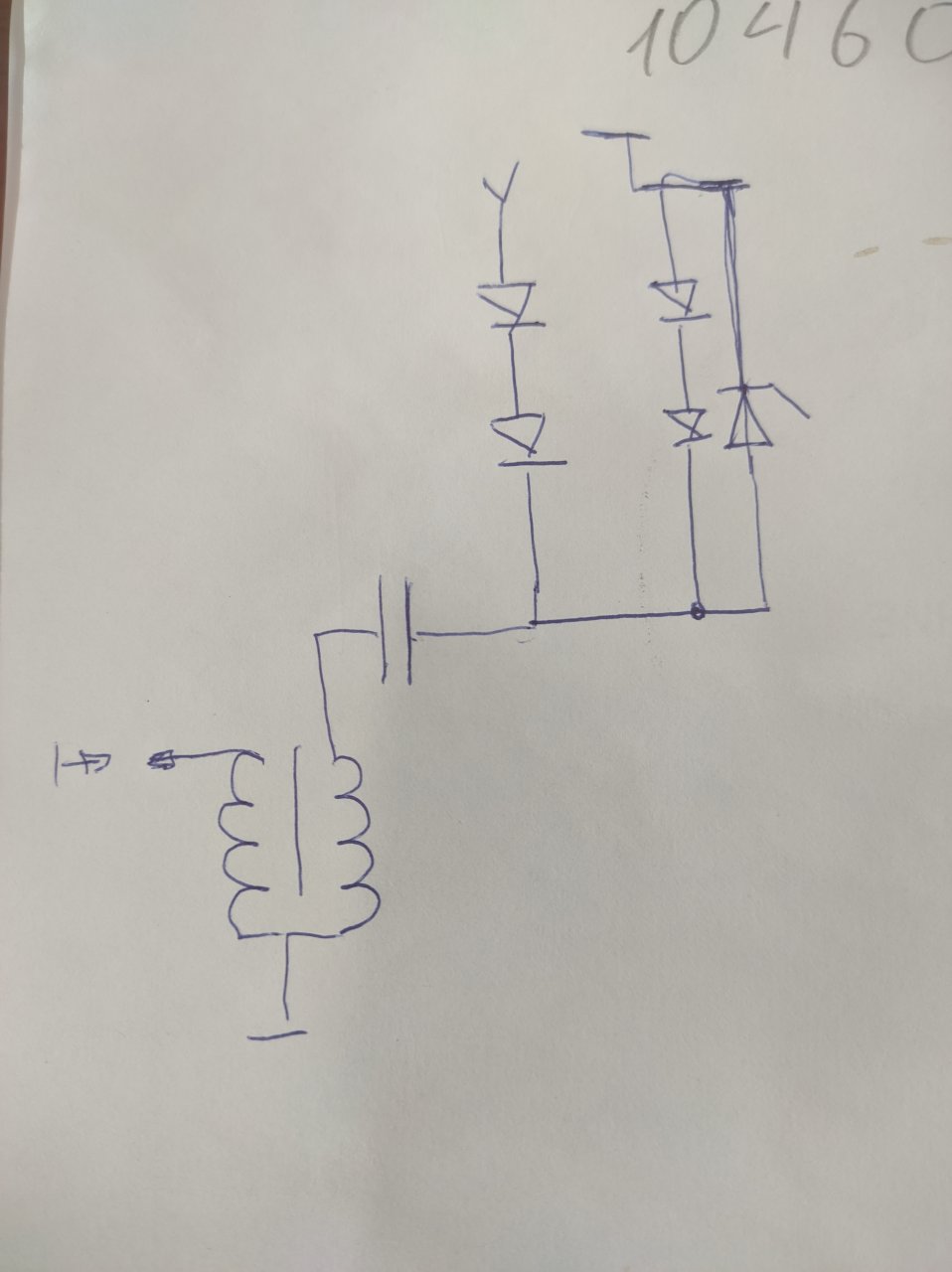

Это вот так выглядит?


Вложения

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
4 189
Карма
1 078
Возраст
57
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Да. Особливо это заметно на килогерцах. Сверчковский преобразователь немного снижает частоту, и потребляет на 20-30 ма меньше на ХХ, под нагрузкой не измерял.


Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
295
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Не вздумайте...если не хотите фейерверк увидеть. Хотите искру живьём без подмаховичных катушек увидеть - нужен источник высоковольтный, который умеет отключаться от того же сигнала управления тиристора.
Хотя бы вот такую схему -
По поводу этого преобразователя. Трас для него можно намотать на торе, и сколько витков мотать лучше, если на родном трансе обмотка 5В содержит 2х3 витка, а выходная 2х20 витков?


С.Н.

гл. старшина
Регистрация
07.02.2020
Сообщения
100
Карма
28
Возраст
48
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
Вечер добрый. Если вопрос ко мне, то я не знаю. Это не моя разработка, а какого-то малазийца. Я просто предложил готовое "на скорую руку" для экспериментов. С детсва не люблю индуктивности и трансформаторы.


Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
295
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Вечер добрый. Если вопрос ко мне, то я не знаю. Это не моя разработка, а какого-то малазийца. Я просто предложил готовое "на скорую руку" для экспериментов. С детсва не люблю индуктивности и трансформаторы.
Спасибо за ответ. Вопрос был в народ. Я уже намотал транс и собрал схему на кт819В. Все работает! Подключил 2х5 витков и 10 витков на выходе. При 9В питания выдал 54В на 1мкФ.

Последнее редактирование:

zem_serg

матрос
Регистрация
23.01.2014
Сообщения
15
Карма
0
Имя
Лодка
Лодка
Казанка М
Мотор
Вихрь 25
Файл проекта (модели) в Proteus: VIHR84.DSN
Для начала работы вам нужно открыть файл VIHR84.DSN в Proteus, кликнуть правой клавишей мыши по изображению (на схеме) процессора, выбрать "правка свойств", далее в строке " Program file" указать путь к скаченному файлу 2C84.HEX на вашем компе и нажать "ОК". Далее жмем "отладка", "запуск перезапуск отладки", и маленький, красненький человечек. Меняя частоту генератора (обороты двигателя), и нажимая на кнопки ( в схеме) можно следить как меняется задержка импульса относительно входного сигнала (УОЗ) на осциллографе, можно нажимать кнопки и тумблер на схеме во время выполнения моделирования и следить за результатом. Не забывайте, что после перезапуска отладки характеристика уоз, настроенная Вами кнопками, установится в начальное положение (в железе этого не произойдет).
Протеус настоятельно рекомендую русифицировать.

Алексей можете обновить ссылки, а то время хранения на файлообменнике закончилось. Все несколько лет пытаюсь конфетку сделать и прикрутить ваше разработку к своей схеме зажигания. В конечном итоге пришлось изучить Си и поработать с PIC контролёрами. Хотел посмотреть временные задержки как на входе так и на выходе.


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
823
Карма
58
Возраст
39
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Алексей можете обновить ссылки, а то время хранения на файлообменнике закончилось. Все несколько лет пытаюсь конфетку сделать и прикрутить ваше разработку к своей схеме зажигания. В конечном итоге пришлось изучить Си и поработать с PIC контролёрами. Хотел посмотреть временные задержки как на входе так и на выходе.
К сожалению все эти файлы у меня не сохранились.


SergHS5

старшина 2ст.
Регистрация
04.02.2021
Сообщения
54
Карма
10
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30

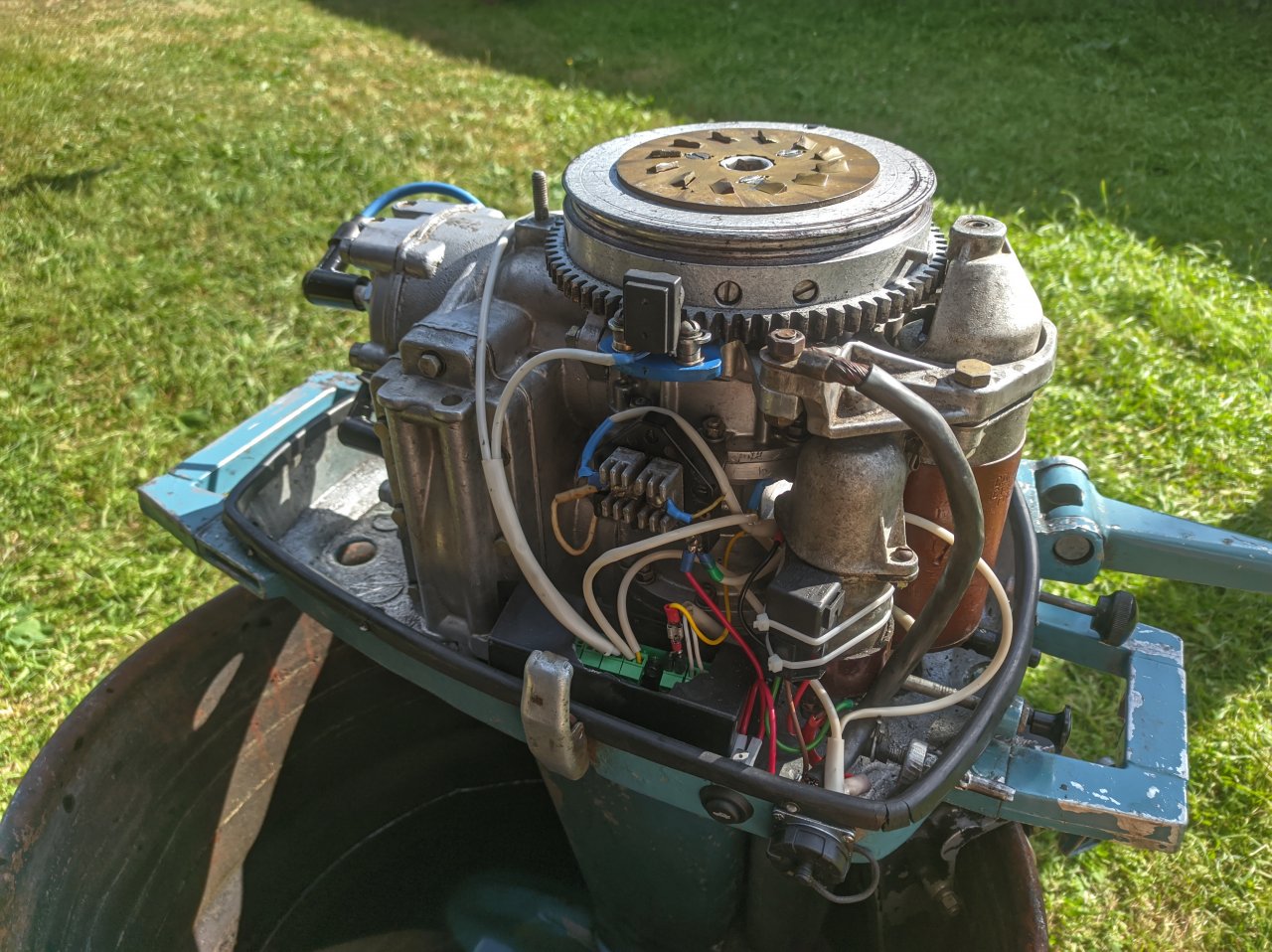

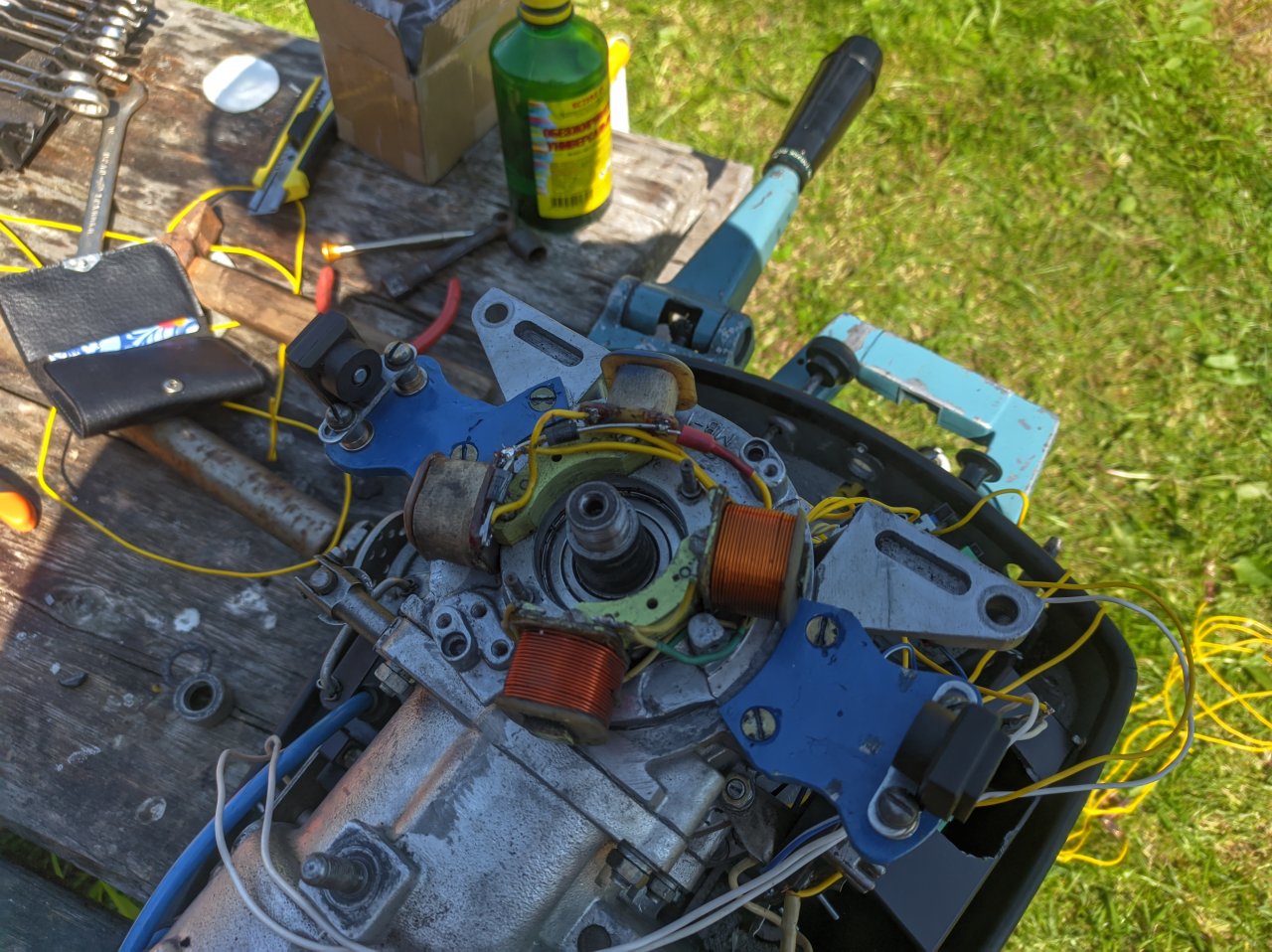

Испытали с Кириллом зажигание на моторном стенде. Работает всë чётко.
Следующий этап уже на живом моторе и на воде.
