SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ

Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 831
Карма
360
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Могуче)) Учитесь миниатюризировать))

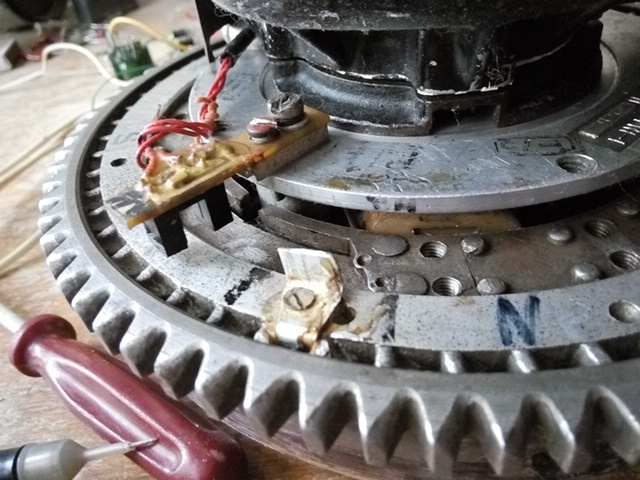

210203
Электромагнитные тоже же можно снизу поставиь, или даже изнутри.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 831
Карма
360
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Опилить напильником)) А если серьёзно, универсальная головка от кассетного магнитофона, но это надо пробовать.


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 831
Карма
360
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Так это Холла там? А маленький компьютерный?


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Головка даже от катушечного магнитофона не откроет тиристор, сигнал нужно усиливать.


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Головка даже от катушечного магнитофона не откроет тиристор, сигнал нужно усиливать.
В нашем случае тиристор открывает другой контур, нужно что б оптопара сработала. Для неё, правда тоже нужен относительно сильный импульс. Сейчас работает, с головкой работать не будет. Усилитель городить - не вариант.
Компановка хоть и не очень миниатюрная, зато работает и в изготовлении не сильно хлопотно.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 831
Карма
360
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Головка даже от катушечного магнитофона не откроет тиристор, сигнал нужно усиливать.
Так это ж и хорошо, заодно стабилизировать можно.

тиристор открывает другой контур, нужно что б оптопара сработала.
Там ещё и оптопара, а этот датчик для чего?


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 831
Карма
360
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Какая-то хитрая система. Магнитный индуктивный датчик от мопеда с триггером - стальным штырьком на внешнем ободе маховика - как используется?
И оптопара с мощным импульсом для чего?


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Какая-то хитрая система. Магнитный индуктивный датчик от мопеда с триггером - стальным штырьком на внешнем ободе маховика - как используется?
И оптопара с мощным импульсом для чего?
Юрий, тебе проще на 8-ой странице посмотреть оригинальную схему))


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 831
Карма
360
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
А-а-а-а, понятно.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 619
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Электромагнитные тоже же можно снизу поставиь, или даже изнутри.
Магнитные и индукционные, крайне не желательно.
Иначе они просто "утонут" в переменных токах генератора.

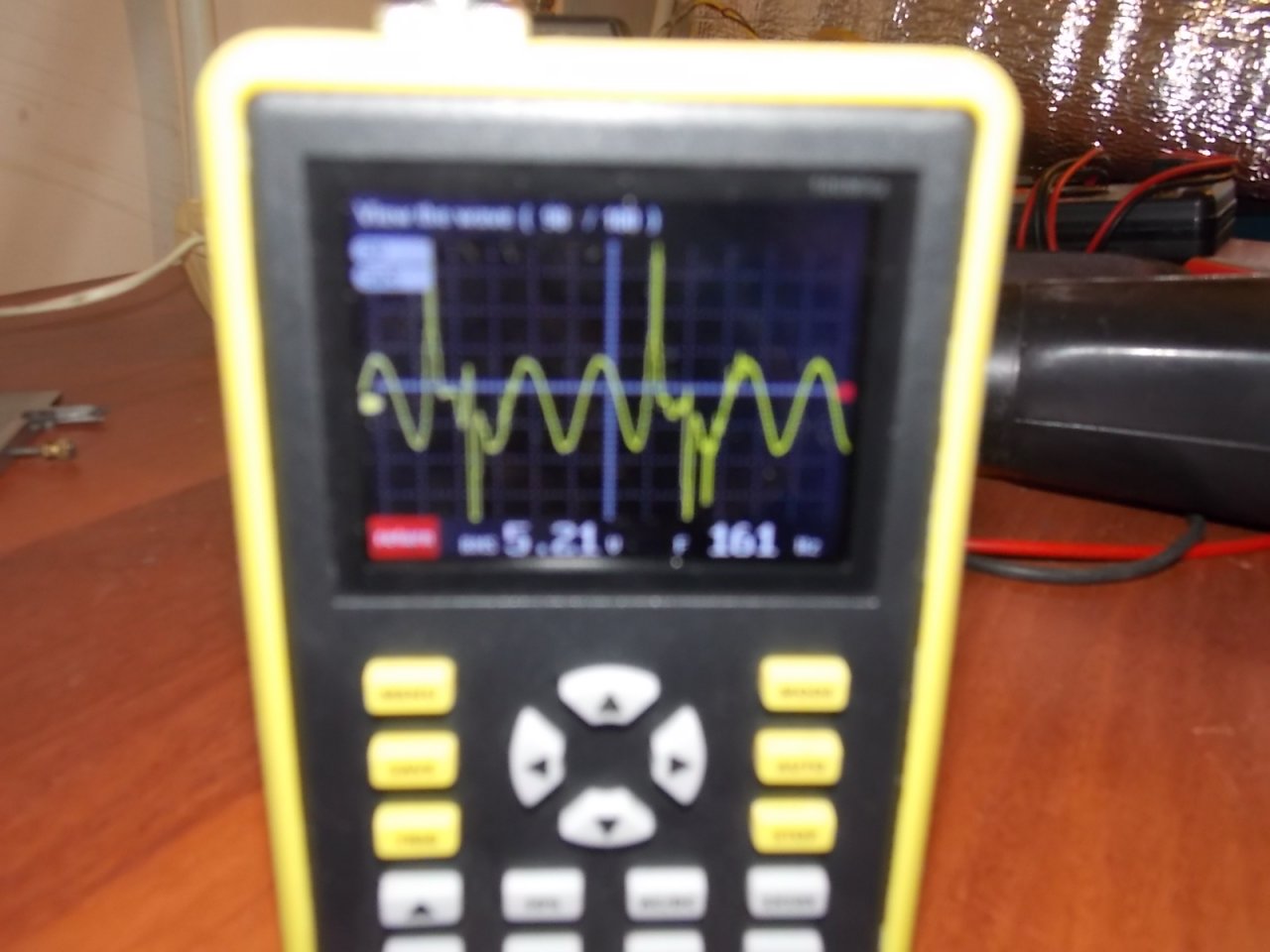

На осциллограмме ниже, как раз индукционный датчик со внутренним магнитом.
От скутера. Точно такой же как выше на фото.
Маховик с 12 полюсными магнитами.
Датчик снизу. Он прекрасно видит все магнитные поля, ибо ни как от них не защищен.
Например массивным стальным диском как на Вихре.
Маховик к стати как раз Вихревский и датчик с низу, прекрасно читает переменное напряжение.

210217


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Магнитные и индукционные, крайне не желательно.
Иначе они просто "утонут" в переменных токах генератора.
Да, да. Об этом я и говорил несколько постов назад) Стальной обод защищает датчики от разгула магнитных полей под маховиком. Своего рода экран.


С.Н.

гл. кор. старшина
Регистрация
07.02.2020
Сообщения
134
Карма
32
Возраст
49
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
...Стальной обод защищает датчики от разгула магнитных полей под маховиком. Своего рода экран.
Постоянное магнитное поле не экранируется обычными марками стали. Осциллограмма, которую показал Уважаемый Танкист у Вас тоже на самом деле должна иметь место! Ваши датчики защищает воздушный зазор, который образовывается из-за высоты металлических "пальцев" на маховике - дополнительное расстояние. Чем больше скорость вращения маховика, тем дальше и больше влияние "вращающегося" магнитного поля - пропорционально линейной скорости магнита. Но его (влияния) характерные временные изменения медленны по сравнению с фронтом и спадом полезного сигнала датчика. На оборотах Вихря (до 5000-6000 1/мин) внутренние магниты "не достают" до Вашего индуктивного датчика или уровень их не достаточен для включения диодной части оптопары.

Все у Вас здорово получилось!

Месяц уже копаю эту тему на мотоциклах и скажу, что авторы стоковых коммутаторов гениальные люди и еще - нелинейные частотозависимые цепи сильная вещь! Вчера испытали уже второй входной каскад для индуктивного датчика, способный работать на высоких оборотах . Первая была сделана на основе симистора (тиристора не нашел с нужными параметрами) с током анода меньшим тока удержания (работает до 12 тыс. оборотов). Вторая на оптопарах (работает до 10 тыс. оборотов). Видео работы последней прилагается.
Там еще надо покапать...


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Ваши датчики защищает воздушный зазор, который образовывается из-за высоты металлических "пальцев" на маховике - дополнительное расстояние.
Да, может оно и так. Как бы то ни было, текущее расположение датчиков даёт результат в виде работающей системы на всём диапазоне оборотов без помех.
И это главное.


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ

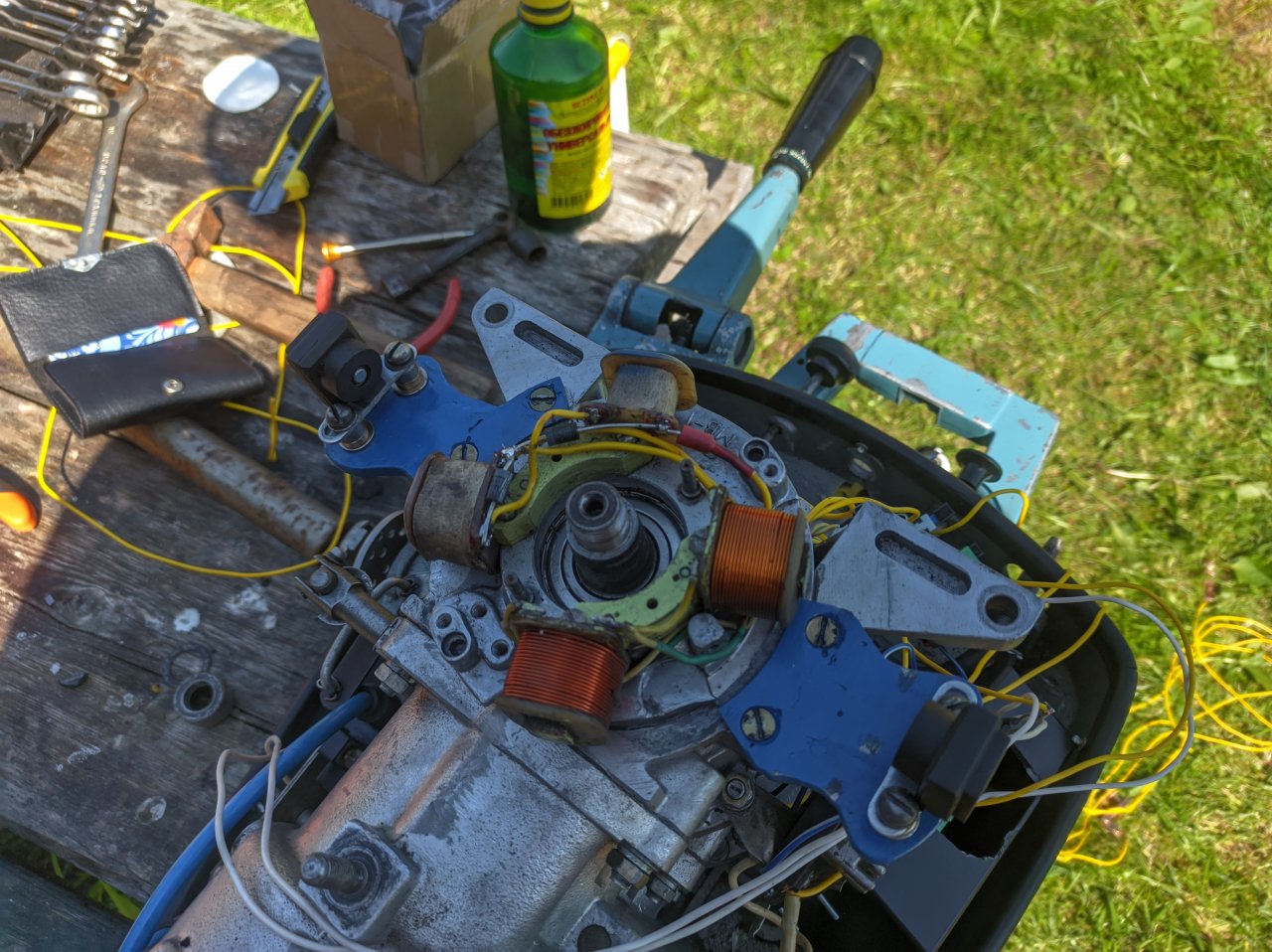

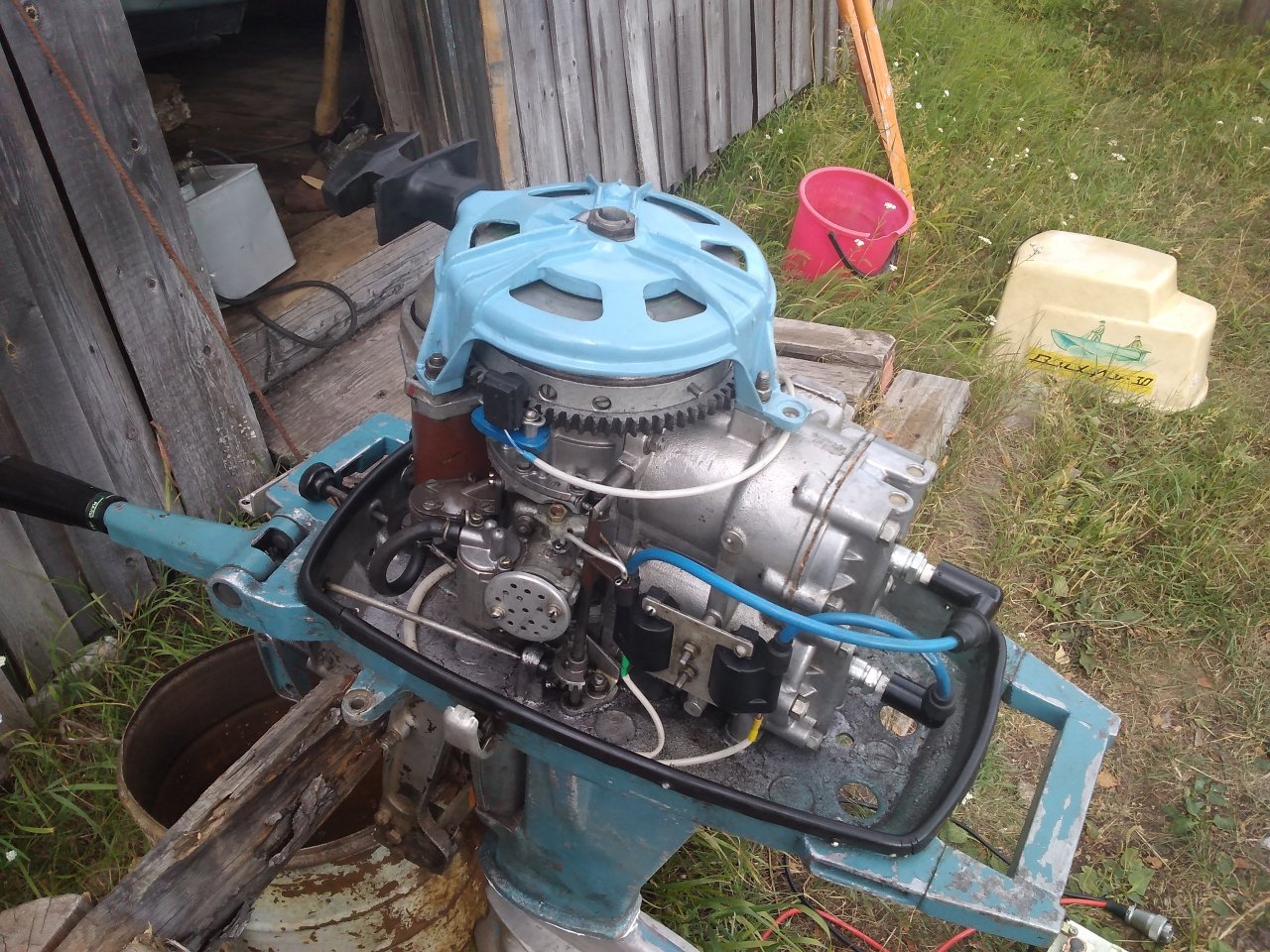

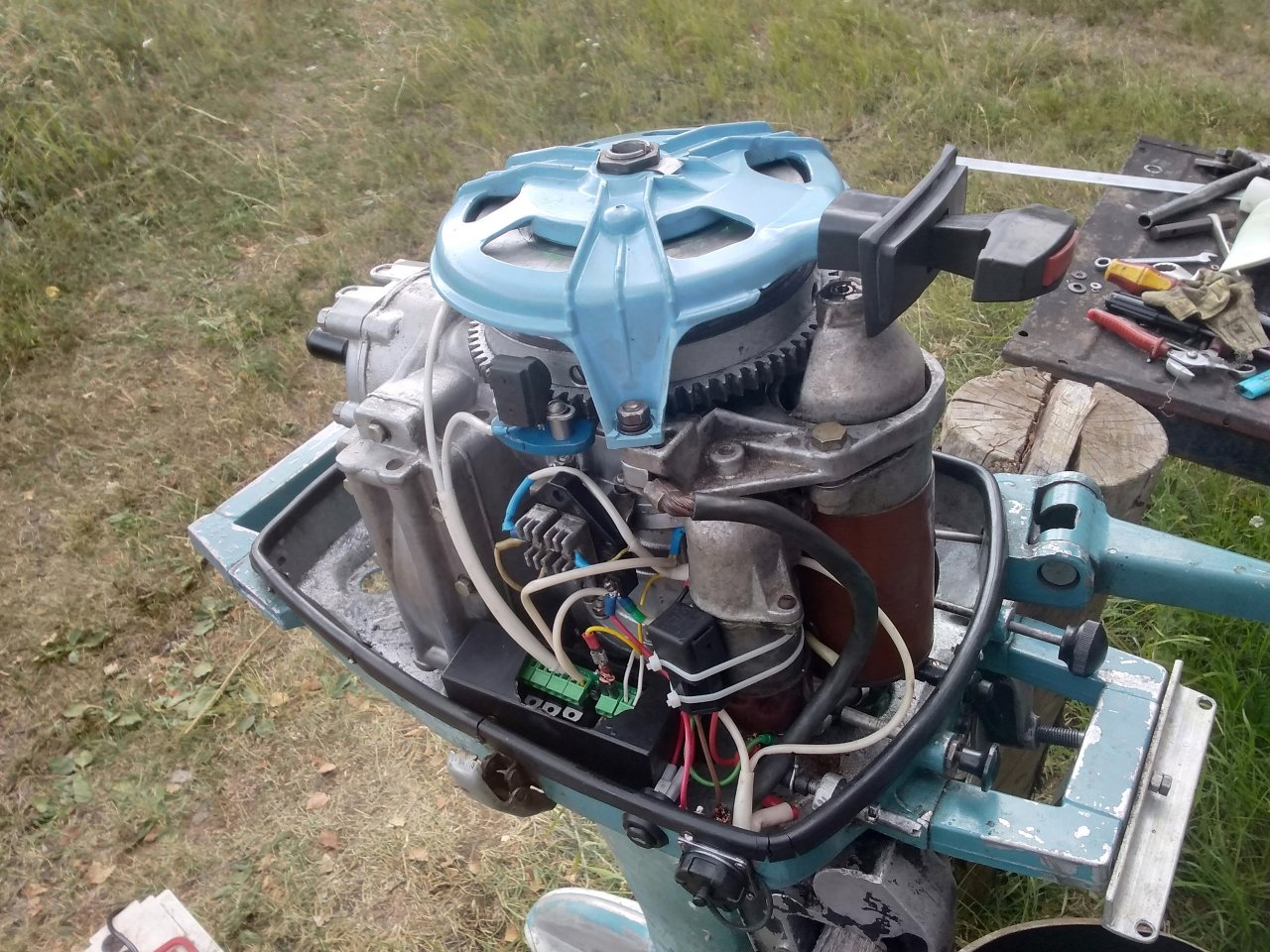

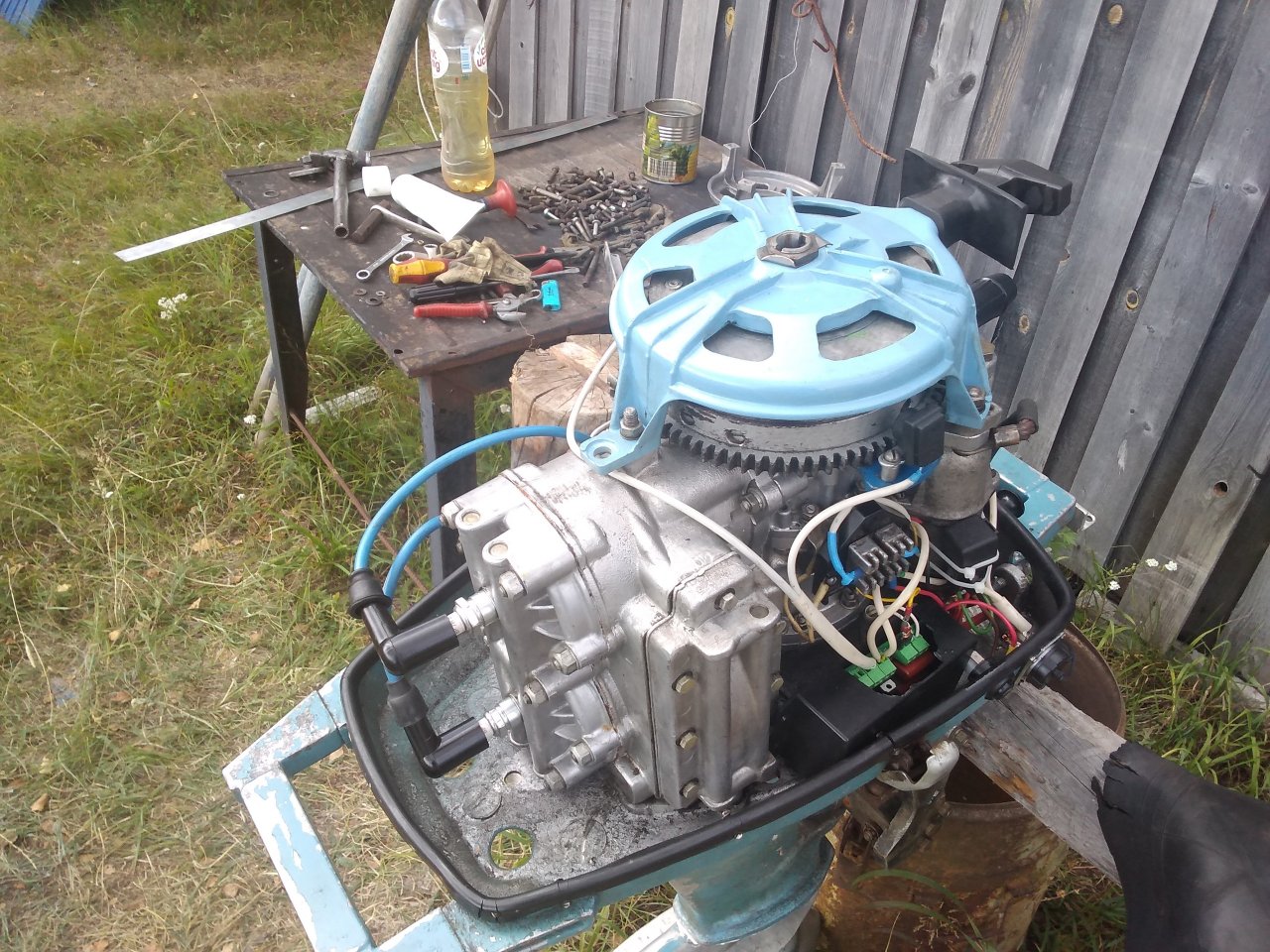

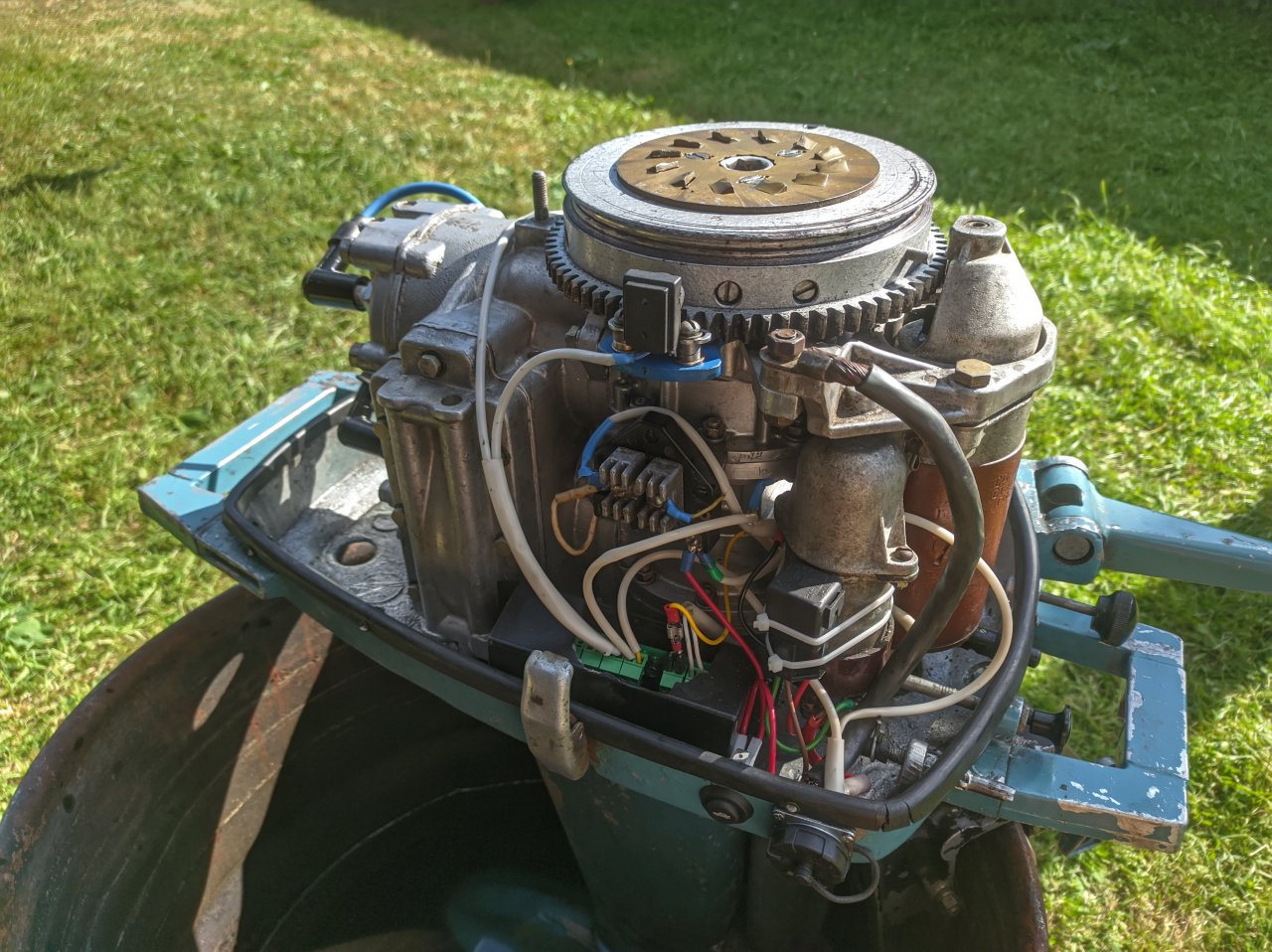

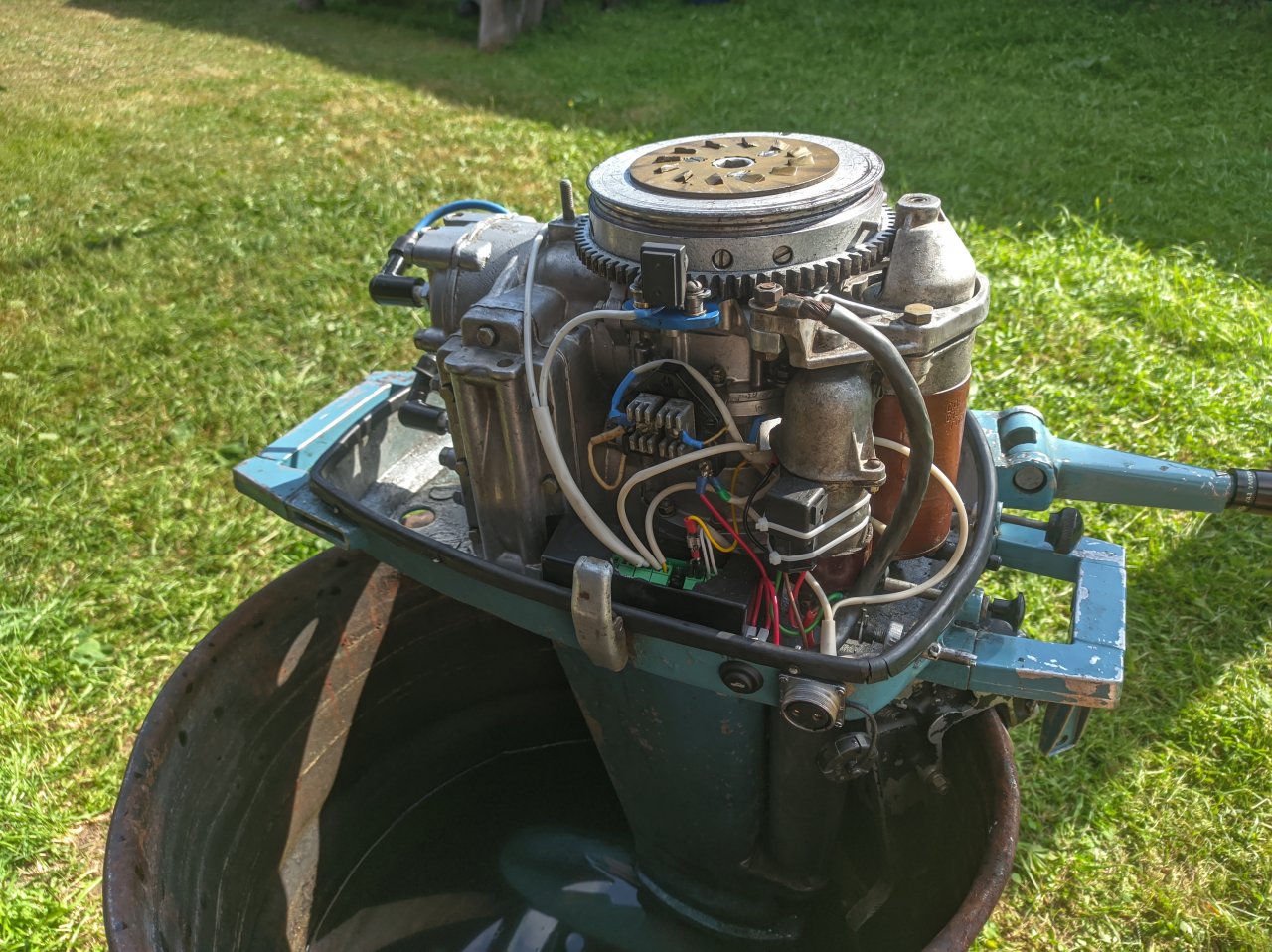

Вот на этих фото наглядно видно сам триггер для индуктивных датчиков и расположение элементов системы.


Вложения

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Может чего пропустил, почему не используете датчики имени Холла ?
Им же накласть на скорость магнитов, и на помойку которая происходит под маховиком.
Если уровень помех ниже порога переключения триггера, то и на выходе ничего нет, не нужно бороться с помехами.
А если взять ДХ который перекидывается только при размещении его между двумя разнополярными магнитами, то вообще получается всё железно.


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Может чего пропустил, почему не используете датчики имени Холла ?
По идеалогии проекта хотелось сделать наиболее универсальную схему без привязки к магнитной системе под маховиками. Посчитали, что так будет проще и надёжнее. В любом случае рабочий прототип такой, какой есть.)
На данном этапе что то менять и заново отлаживать нет ни сил, ни средств, ни желания.

Последнее редактирование:

SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Кирюха вернулся из поездки на Байкал!
Готовим мотор и лодку к длительному переходу в верховье Северной Двины.
Вот и будет экзамен нашему изделию.

Последнее редактирование:

SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Пройдены ~200км пути, до Котласа осталось что-то около 100км. Ребята встали на ночлег.
Мотор, по словам Кирилла, работает без сбоев. Завтра путь продолжат.


Вложения

SergHS5

мичман
Регистрация
04.02.2021
Сообщения
153
Карма
33
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
После ночёвки завёлся с первой попытки. В путь! Путешествие продолжается)


Вложения
