daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30

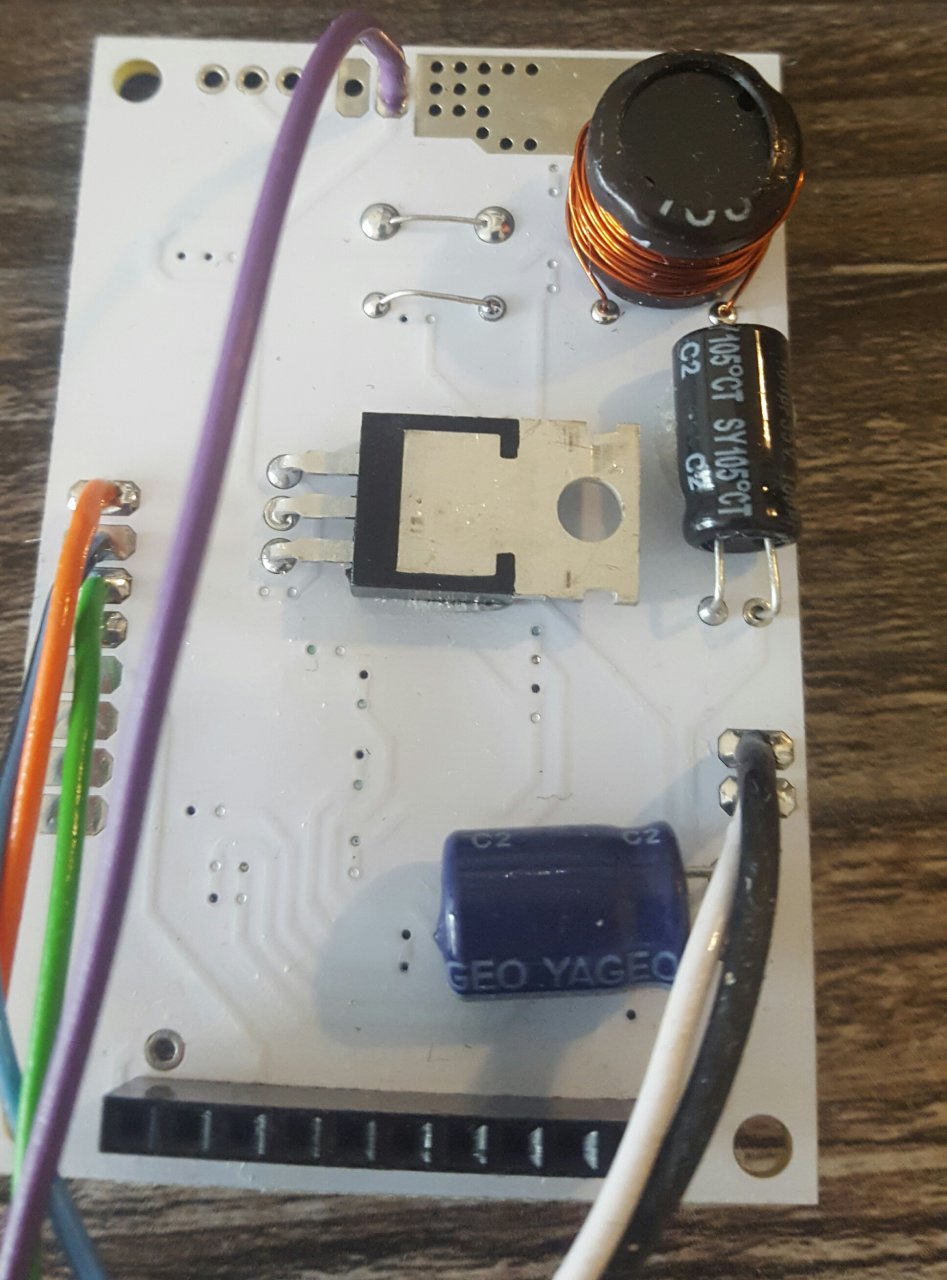

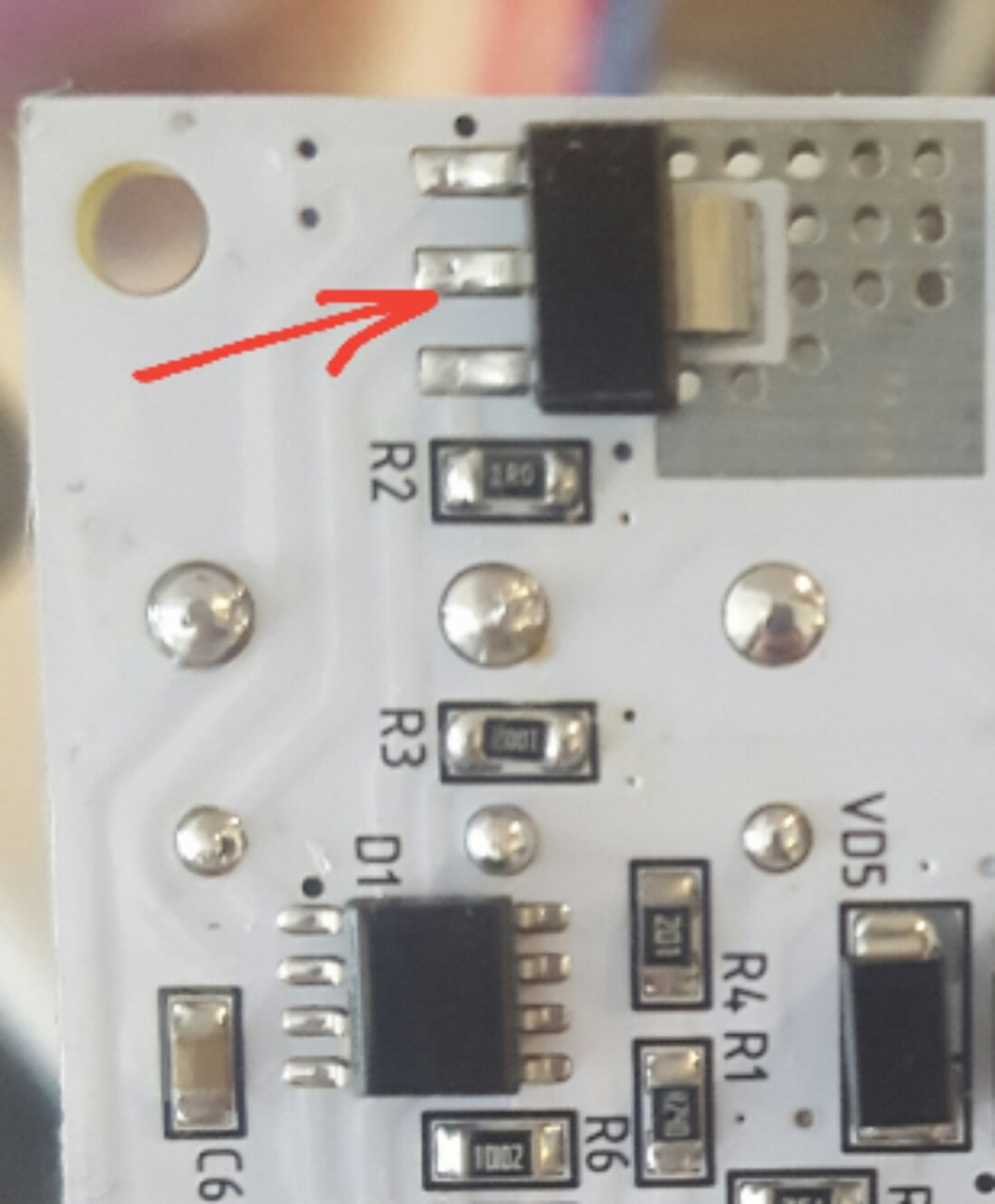

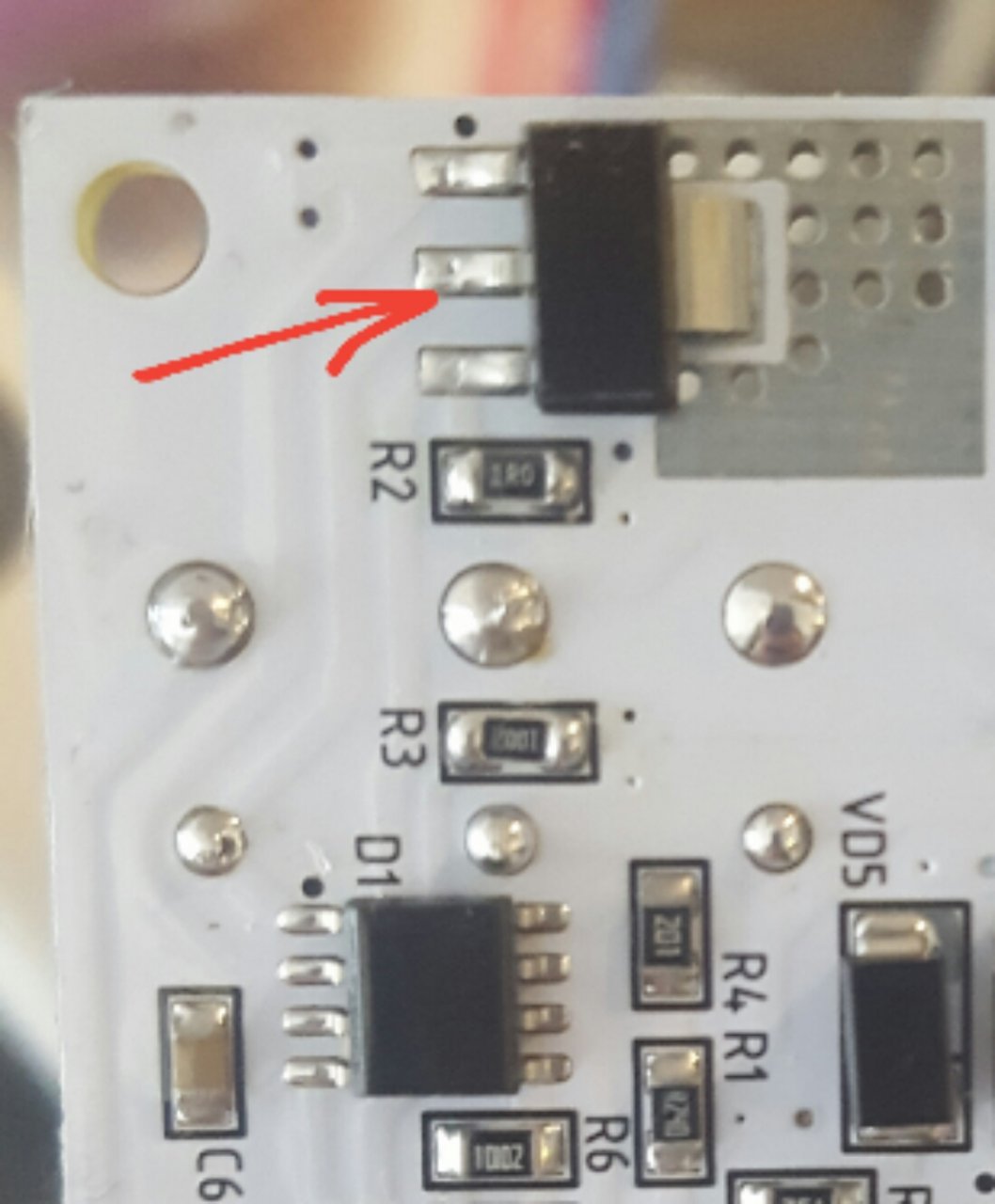

Никогда не заморачиваюсь с трансформатором для DCCDI, на фото выпускаемая мной плата для МПСЗ с DCCDI. Трансформатор на основе готовой индуктивности RLB1314KL, поверх 40 витков первички. 300В в 1мкФ накапливает за 6 милли сек, при питании 12В. То есть для одного цилиндра хватает за глаза. На 6000 немного тёплым становится силовой транзистор, отмечен красной стрелкой. Феррит холодный. Диапазон входных напряжений 3,5-20В. По мере снижении питающего напряжения ниже 12В время накопления увеличивается, температура транзистора немного возрастает. Для двух цилиндров ставится рядом ещё один такой транс.


Вложения

SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Да мне только для стенда испытательного нужно.)) На мотор трансформатор, понятное дело, ставить не будем)


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 405
Карма
1 562
Возраст
60
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
На мотор трансформатор, понятное дело, ставить не будем)
Это зря, при увеличении оборотов отдача высоковольтной катушки падает, собственно и на пусковых падает. Катушка загружена полностью, при очень слабой искре.
С преобразователем система питается от низковольтной катушки, осветительной или генераторной, загружает её на треть, оттуда можно запитать эхолот или зарядить аккумулятор, но самое главное, искра не зависит от оборотов, всегда хорошая.


С.Н.

мл. лейтенант
Регистрация
07.02.2020
Сообщения
202
Карма
56
Возраст
52
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
Что то я только не понял по схеме, как обеспечивается отключение ИП по управляющему импульсу тиристора?
А никто и не говорил, что малазиеец прав. Однако схема у него автогенератор без обратной связи и при замыкании выхода продолжает работать на короткозамкнутый трансформатор - греет его.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 405
Карма
1 562
Возраст
60
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Если тиристор выключается правильно, то преобразователь замкнут очень кратковременно, я ниразу преобразователи не останавливал, а обратноходовому вообще фиолетово.


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Заработало!!!:yahoo:

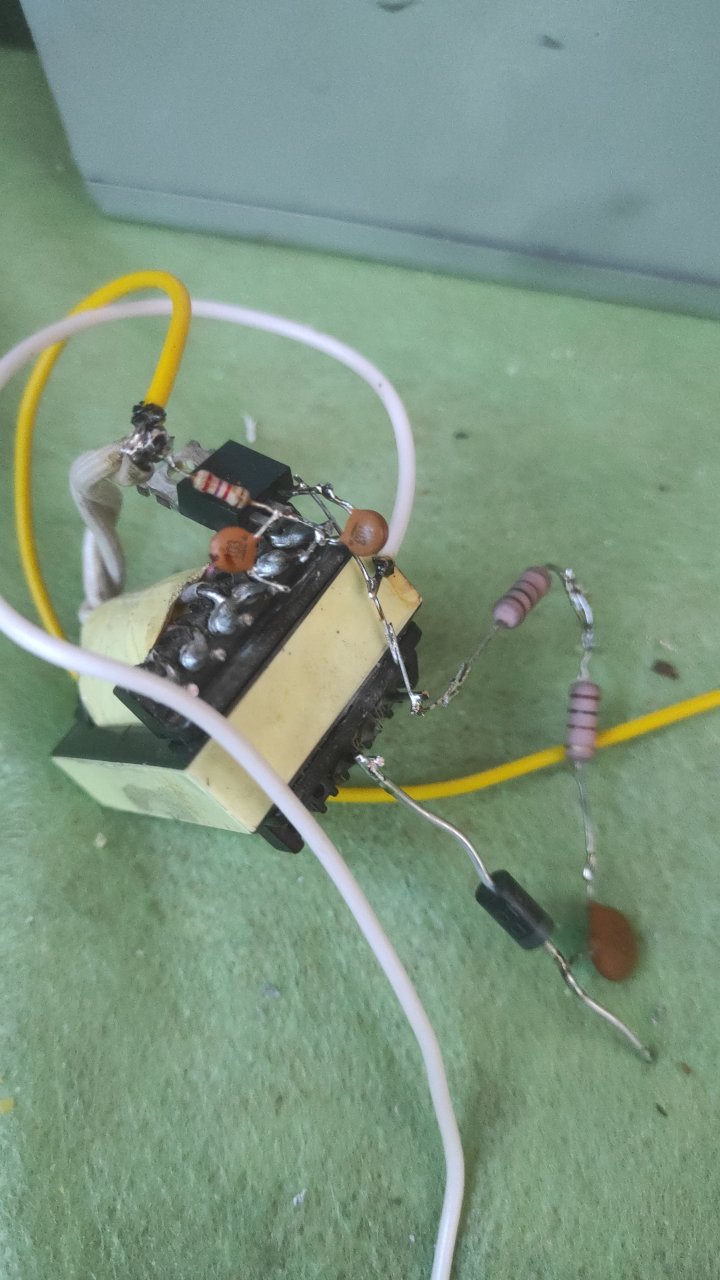

Собрал dc-dc преобразователь из старого БП.
Всё соединил и искра пошла!!! Ура товарищи!
Всем кто поддержал огромное спасибо! :drinks:Без ваших советов было бы очень туго.


Вложения

Кирюха

капитан 2-го ранга
Регистрация
01.03.2013
Сообщения
1 209
Карма
251
Город
Архангельская область Двинской Березник!
Имя
Кирилл
Лодка
Воронеж, Неман-1, Казанка(ранняя)
Мотор
Моторов куча, но Привет-22 ЛУЧШИЙ!!!
Молодец, Дядька, горжусь тобой я максимум в прерывателях разобрался) Но зато на высоком уровне)


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ

С.Н.

мл. лейтенант
Регистрация
07.02.2020
Сообщения
202
Карма
56
Возраст
52
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
Когда то мне было 20 лет и учился в ВолГУ. В рамках курсовых работ мы всякие железки придумывали и собирали. Так вот, у нас был "принцип Захарченко" (фамилия профессора). "...Если что-то работает сразу, значит оно работает не правильно..."
Так, что не спешите. Обилие проводов с высоким напряжением и большими токами принесут не мало сюрпризов.


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Ничего, всë причешем. Это же стенд в первые минуты после сборки)) Принцип Захарченко соблюли)) пришлось изрядно помучаться перед запуском. С катушками это финал, а ещё эмулятор вращения коленвала делал сначала:hahaha: С сюрпризами попробуем справится, на то и испытания)

Последнее редактирование:

SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ

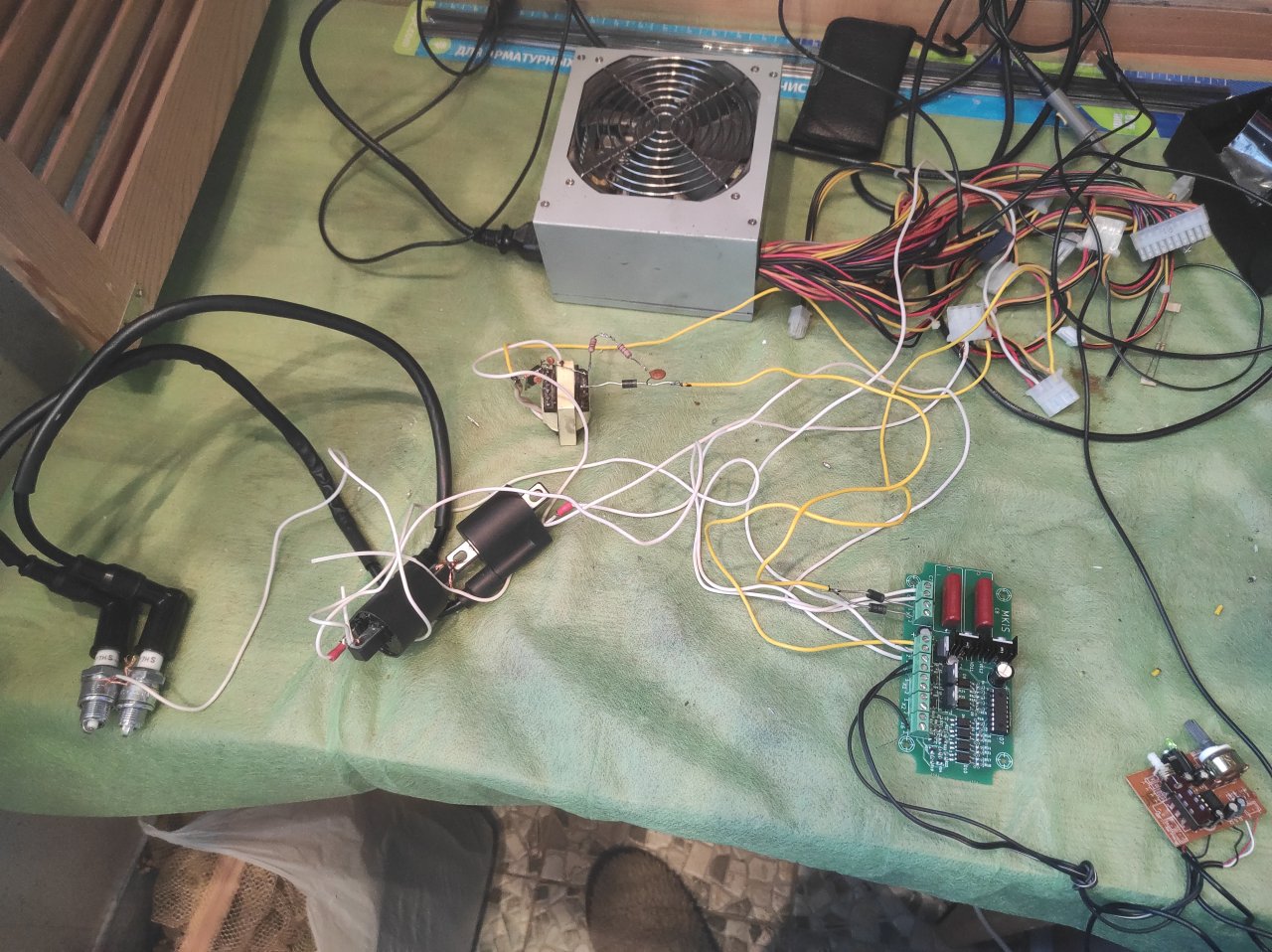

Вот видео работы на стенде:


Виталий_Киев

ст. лейтенант
Регистрация
09.09.2012
Сообщения
326
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Вот видео работы на стенде:
Заинтересовало ДиСи устройство, по этому вопрос. Испытывалось оно, скажем, на частоте следования входных импульсов эквивалентных 5000 бо. ( 166 Гц)? Сможет ли оно потянуть два канала СиДиАй на максимуме? И еще интересно, какое мин. напряжение его запускает?


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Заинтересовало ДиСи устройство, по этому вопрос. Испытывалось оно, скажем, на частоте следования входных импульсов эквивалентных 5000 бо. ( 166 Гц)? Сможет ли оно потянуть два канала СиДиАй на максимуме? И еще интересно, какое мин. напряжение его запускает?
На 5000 оборотов на плату идёт 2 сигнала частототой 84 Гц со смещённой на 180 гр. фазой. Время заряда 1 мФд кондёра при 300в примерно 6 мс. Для двух каналов при 5000 об время одного оборота ~12мс, что ровно по 6мс на канал. Впритык. Но работает. Потом снижается энергия заряда. Лучше два ставить для стабильности.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 405
Карма
1 562
Возраст
60
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Кстати да, и какой потребляет ток на ХХ и под номинальной нагрузкой. И какое напряжение на выходе при минимальном и максимальном питающем напряжении ?


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Кстати да, и какой потребляет ток на ХХ и под номинальной нагрузкой. И какое напряжение на выходе при минимальном и максимальном питающем напряжении ?
На входе стабилизированное напряжение с бп 12.5 в, не регулируется. На выходе ~300в. Ток потребления не мерял. Транзистор без радиатора теплеет на оборотах. С радиатором пофиг на любых оборотах, холодный.

Последнее редактирование:

SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 405
Карма
1 562
Возраст
60
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Тоже неполхо.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 405
Карма
1 562
Возраст
60
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Мало, у меня на сверчковском при 1.25 на входе, на выходе 130.
Первый раз взял железо от 400 герцового трансика, и транзистор КТ 8102, и генерит не с 4...5 вольт, а с 1,25.


Виталий_Киев

ст. лейтенант
Регистрация
09.09.2012
Сообщения
326
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
При 5 в на входе, на выходе ~110 в.
А при 110 В есть искра? Смотрел на входе ТЛМ импульс процесса разряда конденсатора и момент закрытия тиристора. Он у меня занимает 4,6 мС. В запасе 1,4 мС. Да и на 5000 об. ни кто не ходит. Надо делать, всеравно жеза на 400 Гц нет.


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Мало, у меня на сверчковском при 1.25 на входе, на выходе 130.
Первый раз взял железо от 400 герцового трансика, и транзистор КТ 8102, и генерит не с 4...5 вольт, а с 1,25.
Так это наколеночный вариант же)) я транзистор взял из высоковольтной цепи дежурного напряжения.)


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
А при 110 В есть искра? Смотрел на входе ТЛМ импульс процесса разряда конденсатора и момент закрытия тиристора. Он у меня занимает 4,6 мС. В запасе 1,4 мС. Да и на 5000 об. ни кто не ходит. Надо делать, всеравно жеза на 400 Гц нет.
Этого уже не проверял. Стенд разобрал. На майских уже буду на мотор ставить.


С.Н.

мл. лейтенант
Регистрация
07.02.2020
Сообщения
202
Карма
56
Возраст
52
Город
Городище, Волгоградская область
Имя
Сергей
Лодка
Hunter Stels Aero 335
Мотор
Ветерок 8М
....Стенд разобрал...
Я все спросить стеснялся. А диоды выпрямительные на подмаховичных катушках установлены? - Их почему то на схеме нет и разъем Х7 уже на постоянном напряжении получается...


SergHS5

мичман
Регистрация
04.02.2021
Сообщения
168
Карма
52
Город
Мытищи
Имя
Сергей
Лодка
Воронеж
Мотор
Вихрь-30 с МПЗ
Я все спросить стеснялся. А диоды выпрямительные на подмаховичных катушках установлены? - Их почему то на схеме нет и разъем Х7 уже на постоянном напряжении получается...
Пока они прикручиваются прямо к клемме. На фото стенда это видно. Пока думаю нужно ли их в будущем прямо на плате размещать. Скорее всего добавлю.
