Зажигание МВ-1 Проверка на исправность. Настройка по абрису

[Олег Борисов]

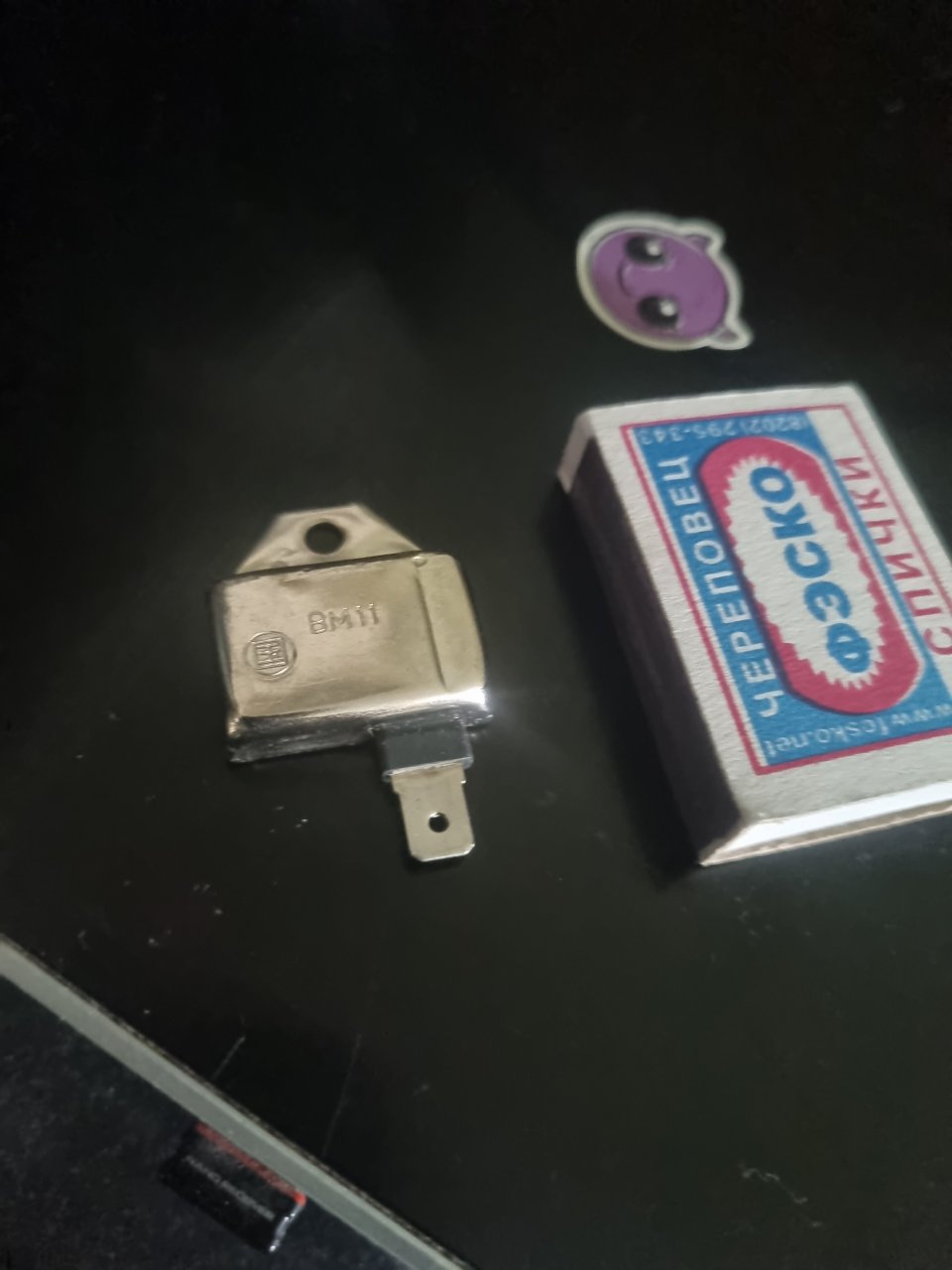

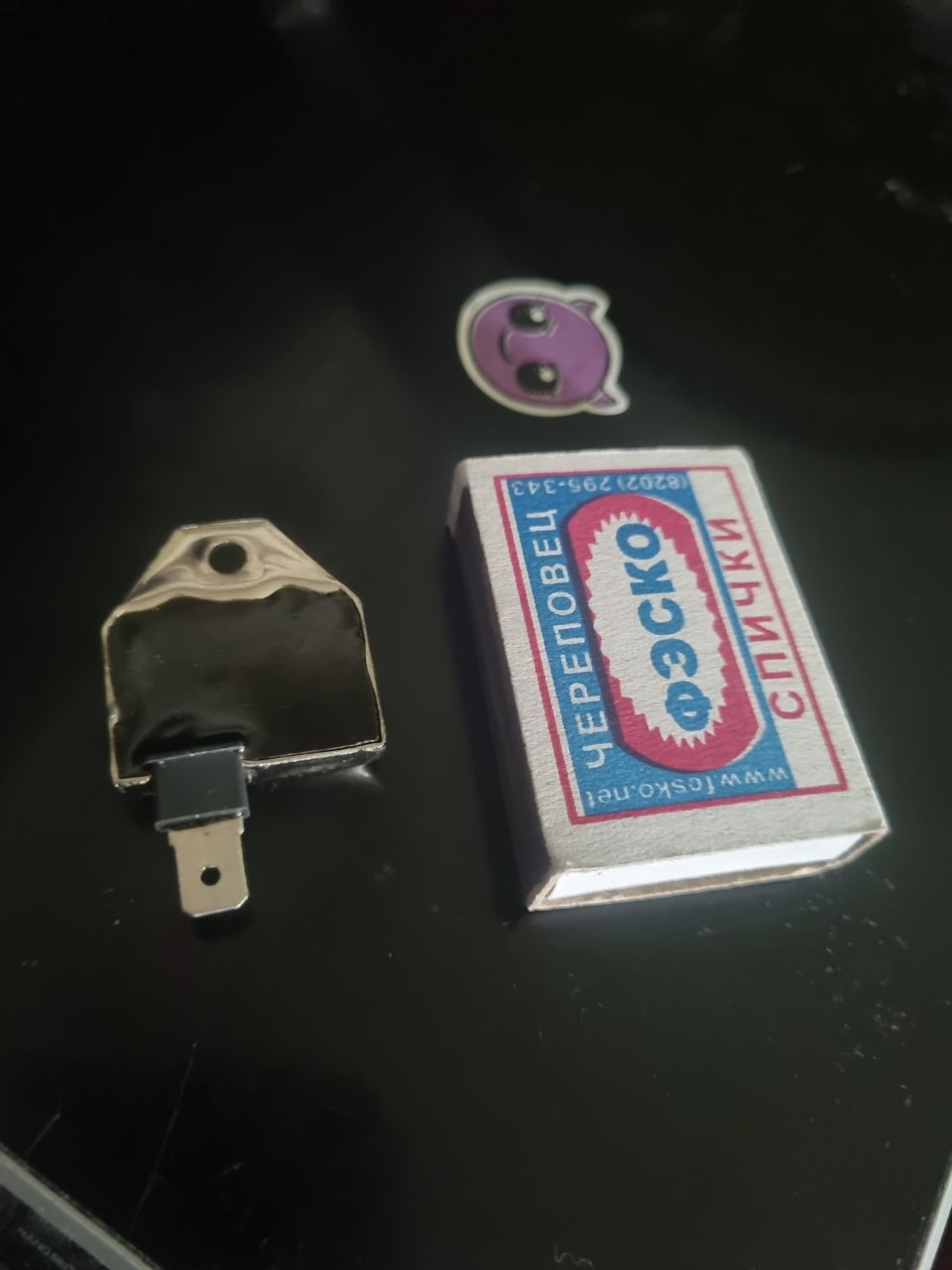

Тоже купил вм 11. Купил два, один модуль пришел, второй такой же еще нет. Хочу на Нептуна внедрить. Больше конечно они покупались на двигатель мотоблока МТЗ 05. На нем стоит УД 15, одноцилиндровый, но есть УД 25 двухцилиндровый. На обоих стоят магнето тракторные. На двух магнето уже сгорела высоковольтная катушка. И на одноцилиндровом и на него же ставил магнето от двухцилиндрового УД25. Сгорели обе. Аккуратно разрезал катушку, снял высоковольтную, которая пробита была, оставил под ней только первичную обмотку. Вывел провода и подсоединил высоковольтную катушку уже выносную от ИЖа именно 6 вольтовую, не 12 вольтовую, хотя и 12 вольтовая работать должна. Все заработало. Вопрос есть ли у кого данные по первичной обмотке , которая будет работать в паре с этим вм 11 ?



[Георг Ом]

Там пофиг напряжение. Срабатывает по току.



[BECHA]

. Вопрос есть ли у кого данные по первичной обмотке , которая будет работать в паре с этим вм 11 ?

у вас есть магнето с выносной катушкой и ВМ-11 -что мешает подключить одно к другому и проверить? заодно с нами поделитесь.

PS ИИ сказал так:
Первичная обмотка

• • Назначение: Накопление энергии магнитного поля.
  • Диаметр провода: 0,55 – 0,72 мм (медный эмалированный провод ПЭЛ или ПЭВ).
  • Количество витков: 180 – 220 витков.
  • Сопротивление: Около 0,3 – 0,5 Ом. [1]

Вторичная обмотка

• • Назначение: Генерация высокого напряжения (до 12–25 кВ) для искры на свече.
  • Диаметр провода: 0,06 – 0,09 мм (очень тонкий медный эмалированный провод).
  • Количество витков: 13 000 – 18 000 витков.
  • Сопротивление: От 3 500 до 5 500 Ом (3,5 – 5,5 кОм). [1, 2, 3]

Если вы ремонтируете катушку своими руками, уточните:

• Марку вашего магнето (например, М-124, М-24, БМП-1)
• Какая именно проблема возникла (нет искры, пробой, обрыв обмотки)

Я подскажу, как проверить ее мультиметром или подобрать замену.



[BECHA]

всем привет!
проверил разные модули на контактом магнето (магдино?) бензопилы дружба.
маховик 4 магнита - S-N-S-N на штатной катушке две обмотки - первичная количество витков: 160 – 170 витков ПЭВ-2, диаметром 0,7 – 0,8 мм. Вторичная (высоковольтная) обмотка 11 000 – 12 000 витков ПЭВ-2 или ПЭТВ-2, диаметром 0,06 – 0,07 мм.

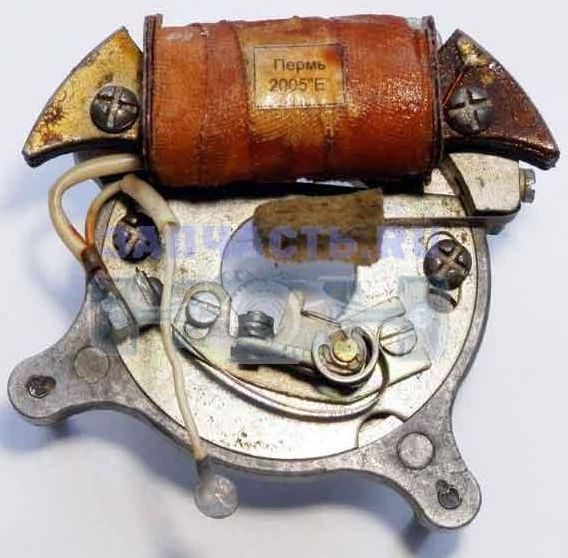

Общий вид:


вывел наружу провода от контактов и от катушки.
конденсатор тоже снаружи, от контактного зажигания ВАЗ-классика.

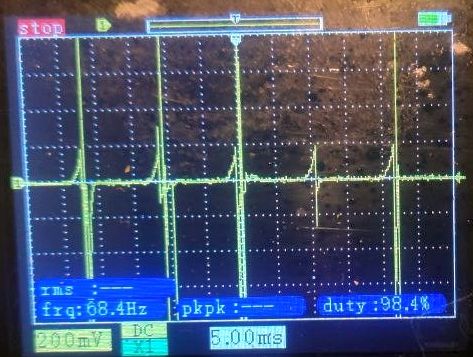

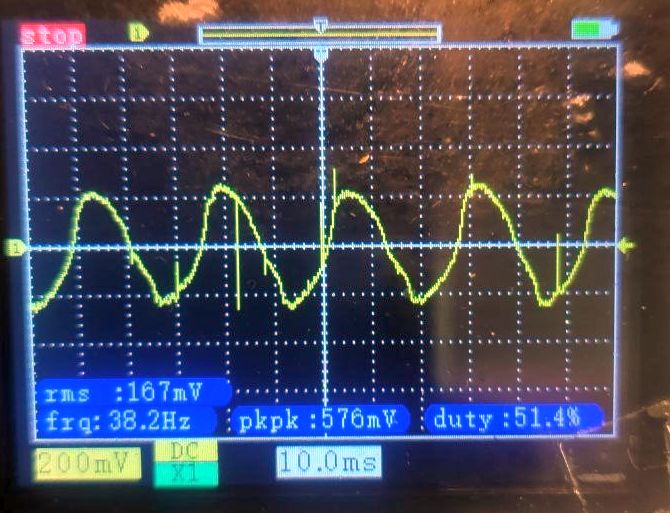

подключаем вывод обмотки на массу через 0,1 Ом смотрим ток:

амплитуда 200мВ то есть 2А. обороты 1100об/мин.

Штатное контактное зажигание. Ток выше чем амплитуда без контактов:

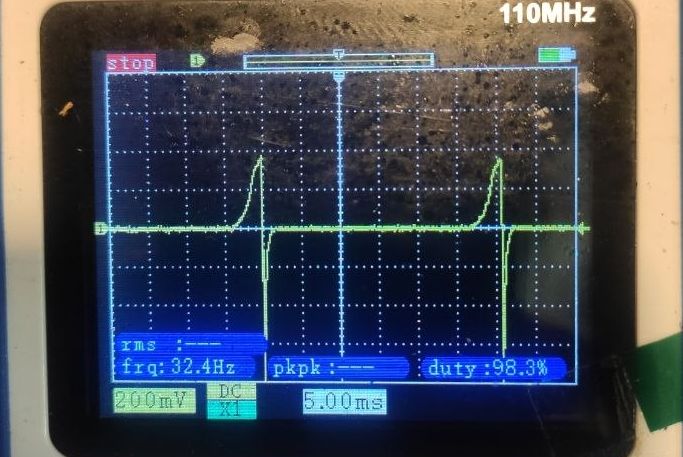

Модуль BM-11

если сравнивать с контактным зажиганием, то видно что ток рвется раньше чем достигает максимума, но этот максимум совпадает с амплитудой тока на первой осциллограмме.

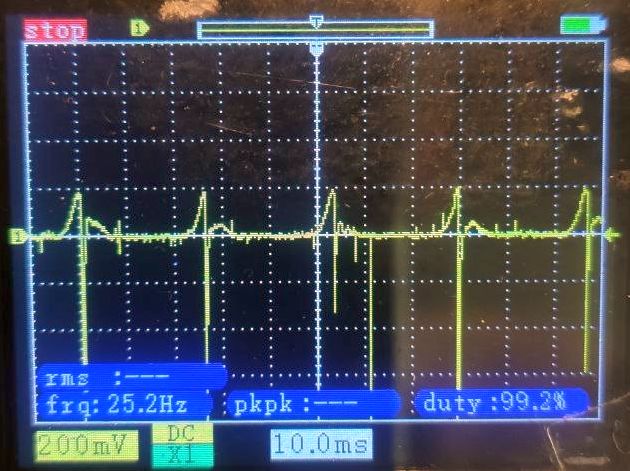

Модуль с двумя выводами


ничем от BM-11 не отличается, мотор заводится и работает.
Оба модуля дают лишнюю искру с таким маховиком, это подходит не всем моторам.



[Георг Ом]

если сравнивать с контактным зажиганием, то видно что ток рвется раньше чем достигает максимума, но этот максимум совпадает с амплитудой тока на первой осциллограмме.

Ток там рвется в максимуме, но максимум этот меньше чем в цепи с контактами потому, что на открытом транзисторе напряжение падает гораздо большее чем на хороших контактах, и ток в цепи поэтому меньший идет. Но если сравнивать в хреновыми контактами, то на транзисторе падает меньше, и искрообразование стабильное в отличии от контактов.
Кстати, на осциллограме второго модуля видно что он дает сноп искр как я и говорил. Именно этим они и отличаются. То есть ВМ-11 именно в максимуме тока одну искру дает, а двухвыводной по схеме "атом" стреляет по порогу, но на нормальных оборотах может давать несколько искр подряд пока тока достаточно. Поэтому ВМ-11 при пусковых оборотах даст лучше искру, а двухвыводной хуже, но на работающем двигателе двухвыводной будет многоискровым, и чуть лучше поджигать смесь.



[yaua1974]

Да не работает эта херь без танцев на зажигах типа мн-мв1.
Не парьте народу мозги этими графиками,доводами и выводами.
Что двухвыводный,что вм дает искры невпопад.



[Voivano]

Да не работает эта херь без танцев на зажигах типа мн-мв1.
Не парьте народу мозги этими графиками,доводами и выводами.
Что двухвыводный,что вм дает искры невпопад.

Ну не работает это у тебя. Как и многое другое



[Олег Борисов]

у вас есть магнето с выносной катушкой и ВМ-11 -что мешает подключить одно к другому и проверить? заодно с нами поделитесь.

PS ИИ сказал так:
Первичная обмотка

• • Назначение: Накопление энергии магнитного поля.
  • Диаметр провода: 0,55 – 0,72 мм (медный эмалированный провод ПЭЛ или ПЭВ).
  • Количество витков: 180 – 220 витков.
  • Сопротивление: Около 0,3 – 0,5 Ом. [1]

Вторичная обмотка

• • Назначение: Генерация высокого напряжения (до 12–25 кВ) для искры на свече.
  • Диаметр провода: 0,06 – 0,09 мм (очень тонкий медный эмалированный провод).
  • Количество витков: 13 000 – 18 000 витков.
  • Сопротивление: От 3 500 до 5 500 Ом (3,5 – 5,5 кОм). [1, 2, 3]

Если вы ремонтируете катушку своими руками, уточните:

• Марку вашего магнето (например, М-124, М-24, БМП-1)
• Какая именно проблема возникла (нет искры, пробой, обрыв обмотки)

Я подскажу, как проверить ее мультиметром или подобрать замену.

Извиняюсь за задержку с ответом, обязательно проверю и результаты выложу здесь. Для этого вроде все есть.



[yaua1974]

Как и многое другое

Сказал оп-докажи.
А иначе-сам знаешь,или подсказать?



[yaua1974]

Ну не работает это у тебя

В этой теме еще никто не сказал-показал,как этот блок работает на этих зажигах.
Так только,бла бла и графики беспонтовые.
Давай ты будешь первым,кто опровергнет мои выводы?



[Георг Ом]

В этой теме еще никто не сказал-показал,как этот блок работает на этих зажигах.
Так только,бла бла и графики беспонтовые.
Давай ты будешь первым,кто опровергнет мои выводы?

Ты думаешь что ему это надо? Он еще весной кому-то отправлял зажигание с самопальными копиями этих модулей на тестирование. По результатам я не спрашивал, но думаю что все хорошо.



[ovchinnikov 1966]

Ты думаешь что ему это надо? Он еще весной кому-то отправлял зажигание с самопальными копиями этих модулей на тестирование. По результатам я не спрашивал, но думаю что все хорошо.

Приветствую Юрий. На Вихре и Нептуне опробовал- работает. В планах Мося 25-30, но вот там продувка другая. Там посмотрим. Если гуд. Это самое простое решение.



[Voivano]

Приветствую Юрий. На Вихре и Нептуне опробовал- работает. В планах Мося 25-30, но вот там продувка другая. Там посмотрим. Если гуд. Это самое простое решение.

Леш, работает оно отлично на одномагнитном маховике. Я же выкладывал видео и покупными и с самодельными. Но!!! с 4 магнитами маховик. Не может по определению работать. Ибо у них расположение не как у Вихря или Нептуна. Там 4 будет 4 искры через 90 градусов с этими модулями. Мне отчет так и не прислали по Вихревскому. Продувка вообще здесь ни при каких делах. Одноканалка работает на всех моторах с дефлекторной продувкой без всяких проблем. Можете смотреть мои ролики работы в реальных условиях. Да и клиенты пользуются и не заморачиваются. Работает да и работает.
Вот же выше есть мой ролик как работает на большой Москве. https://forum.motorka.org/threads/9825/post-876954



[ovchinnikov 1966]

Леш, работает оно отлично на одномагнитном маховике. Я же выкладывал видео и покупными и с самодельными. Но!!! с 4 магнитами маховик. Не может по определению работать. Ибо у них расположение не как у Вихря или Нептуна. Там 4 будет 4 искры через 90 градусов с этими модулями. Мне отчет так и не прислали по Вихревскому. Продувка вообще здесь ни при каких делах. Одноканалка работает на всех моторах с дефлекторной продувкой без всяких проблем. Можете смотреть мои ролики работы в реальных условиях. Да и клиенты пользуются и не заморачиваются. Работает да и работает.
Вот же выше есть мой ролик как работает на большой Москве. https://forum.motorka.org/threads/9825/post-876954

Володя спасибочки. В этом году одолели с Мосей.



[Voivano]

Да, они в основном интересуются. Как и большинство, в надежде получить инструкцию и сделать самому То схему дай, то расскажи и т.п.



[yaua1974]

Чем больше читаешь подобных,тем больше понимаешь Макса 43...



[Георг Ом]

Чем больше читаешь подобных,тем больше понимаешь Макса 43...

Я вот его не очень понимаю. Все равно найдется порядком идиотов которые хотят канарейку за копейку или вообще на шару. По схеме 3 с сузучьими катушками я много где писал. Есть скептики, есть соображающие люди, и иногда находятся попрошайки которым я почему-то должен задарить готовое изделие за так.



[ovchinnikov 1966]

Я вот его не очень понимаю. Все равно найдется порядком идиотов которые хотят канарейку за копейку или вообще на шару. По схеме 3 с сузучьими катушками я много где писал. Есть скептики, есть соображающие люди, и иногда находятся попрошайки которым я почему-то должен задарить готовое изделие за так.

Как говорил мой покойный батюшка. На ху...й нищих, сам работаю.



[Георг Ом]

Приветствую Юрий. На Вихре и Нептуне опробовал- работает

Я тоже тестово пробовал, но с погодой этим летом Вихрь закинул в дальний угол. У меня только электростартером можно завести. Ручным я не могу достаточно быстро провернуть т.к. головка пиленая под 92.



[ovchinnikov 1966]

Я тоже тестово пробовал, но с погодой этим летом Вихрь закинул в дальний угол. У меня только электростартером можно завести. Ручным я не могу достаточно быстро провернуть т.к. головка пиленая под 92.

Хотят привезти мне Кречент Монарх- он же Вольво в 3 ц. Будет забавно на нём попробовать. Он в Бундасе был - контактный.



[yaua1974]

л. Есть скептики, есть соображающие люди, и иногда находятся попрошайки которым я почему-то должен задарить готовое изделие за так.

Зы.
Лет двадцать назад,когда Ветры,Москвы и прочий подобный хлам,пипл начал вытаскивать из курятников,отмывать от помета,а отмыв,куда бежал?-прально,на форумы.
Где тот же Сашок 33,терпеливо,внятно,втолковывал страждущим,чо нуно и как...
И он не залупался,говоря-а чойт вам я должон схемы выкладыват?...оно и понятно-это дело добровольное...вот он добровольно ...
Но,много воды утекло,многие используют форумные площадки как халявный продвиженческий ресурс для своего копеечного профита.
Поэтому и не удивляйтесь потом,почему все утухло.
И от этого в том числе.

Все же надо отдать должное Максу 43.
Чо бы там ни было,но он единственный,кто подробно выкладывал инфу,не жопя и не кривляясь.А главное обширную и подробную.



[Георг Ом]

Да тут подробнее некуда выложено для сколь-нибудь понимающих. Если человек - ноль в этом, то смысла нет. Даже с фотками у него не срастется т.к. цвета проводов или еще чего не совпадет. У меня есть несколько постоянных клиентов которые мототехнику или бензоинструмент мне несут даже с ерундовыми вещами. Их аргумент - не разбираюсь в этом и время терять не буду потому, что разбираюсь в другом, и бабло на том сделаю, и заплачу тебе за это, в чем ты разбираешься.



[yaua1974]

Да пнятно,что пипл,за 35 лет так изловчился на рыночные отношения,так их впитал,что сейчас действительно многие,чем напрягать серое вещество,или его остатки,предпочитают заплатить...
Даже там,где школьник бы сделал.



[Тугарин]

Их аргумент - не разбираюсь в этом и время терять не буду потому, что разбираюсь в другом, и бабло на том сделаю, и заплачу тебе за это, в чем ты разбираешься.

И в чём они не правы?



[Георг Ом]

И в чём они не правы?

Да они-то как раз правы. Не понимают в технике, но им надо. Приносят мне то, что требуется переделать или отремонтировать, и денег заодно приносят. Бывают же долбодятлы которые названивают, время отнимают, которые хотят сами сделать чтоб денег сэкономить, и желают при этом от меня халявных консультаций. Жена у меня кипишует сразу, и кричит громко, чтобы в телефоне услышали: " Посылай их на йух чтоб время не отнимали".
