Приехал китаезированный Mikuni VM26.

Сегодня обзор устройства, мотор, естественно не дома, вариантов по установке смогу предложить не ранее завтра.

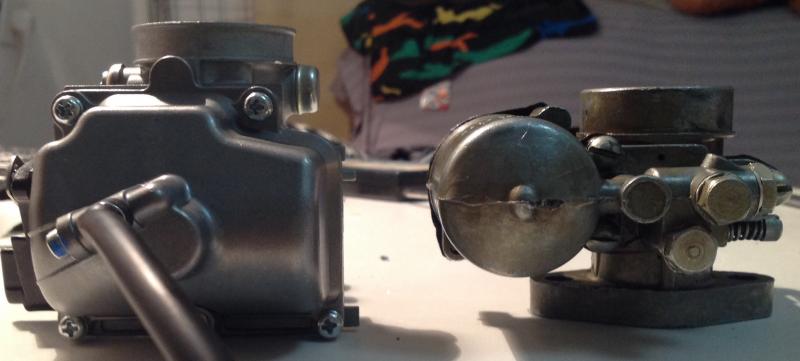

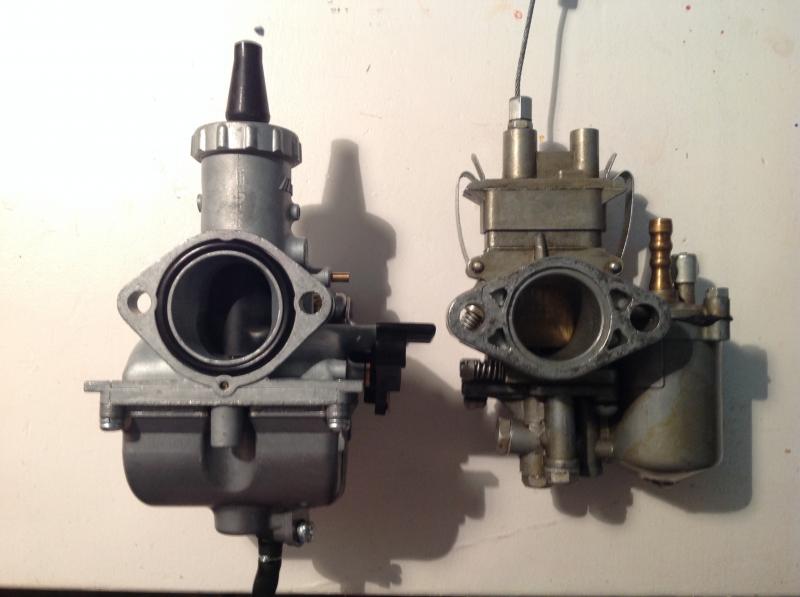

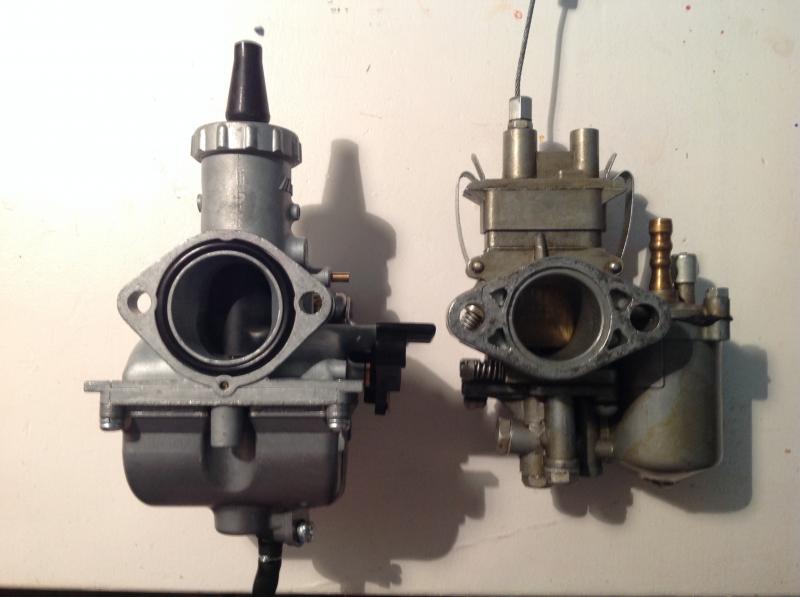

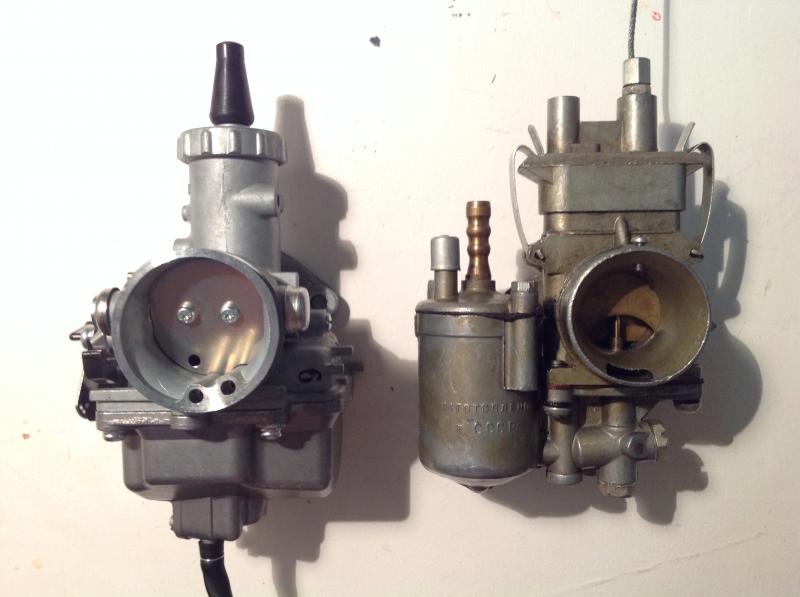

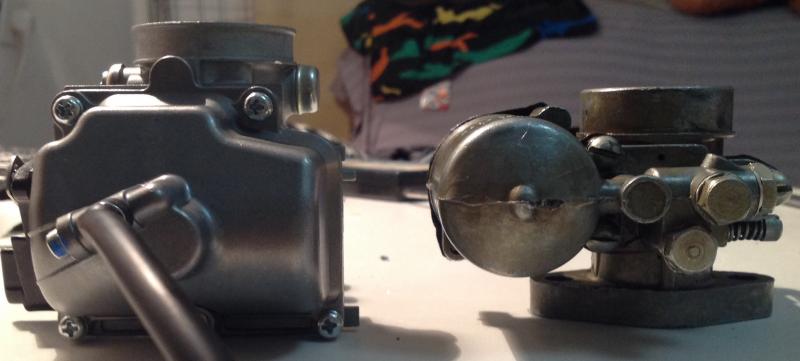

Общие виды в сравнении сотстандартным карбом:

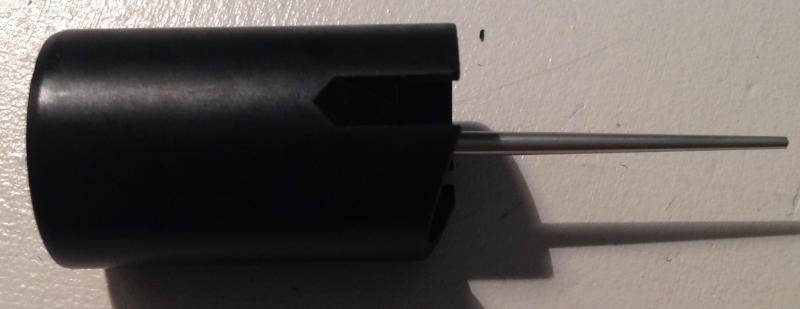

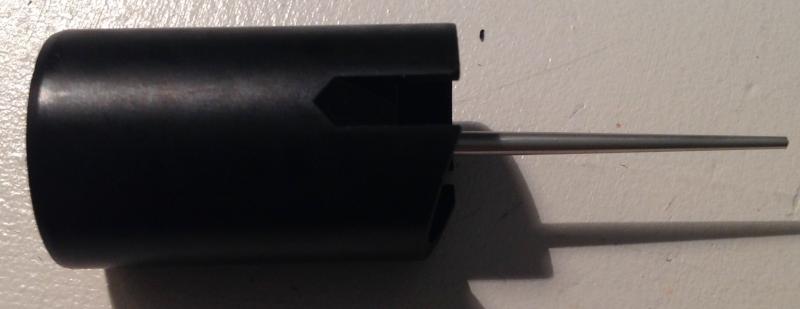

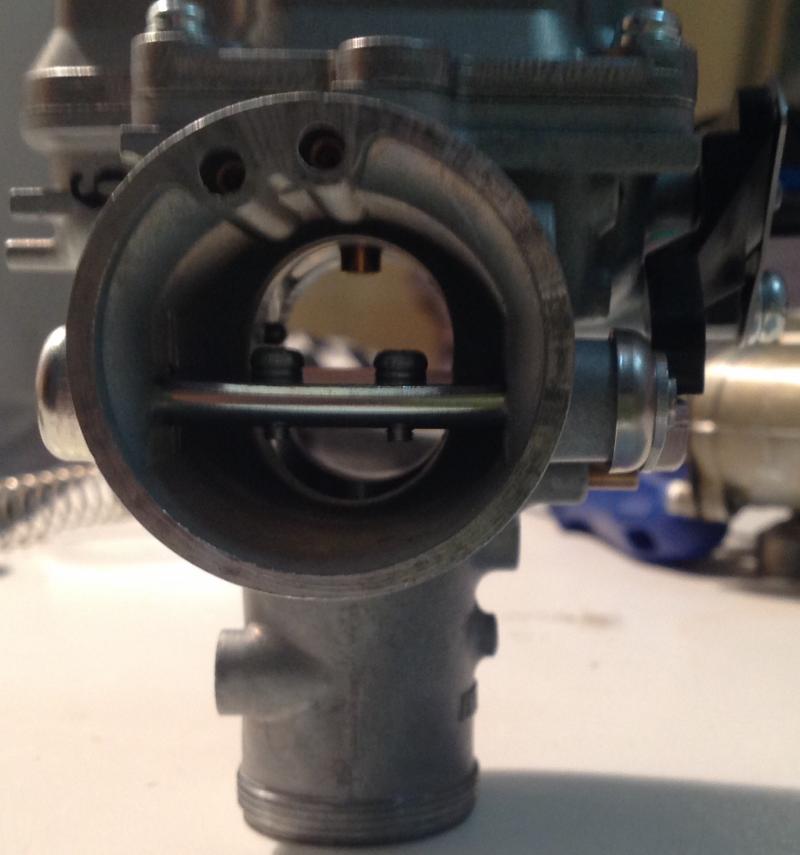

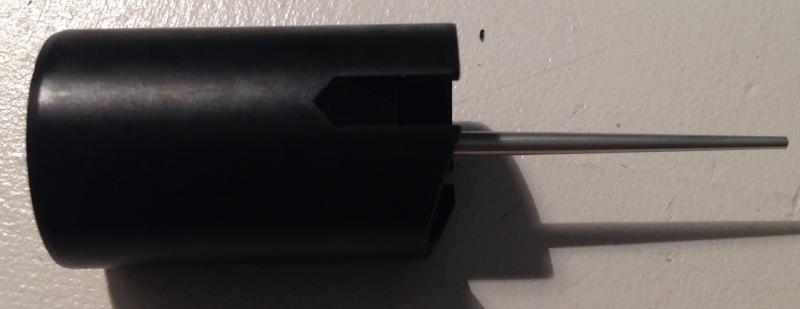

Дроссельная заслонка и дозирующая игла:

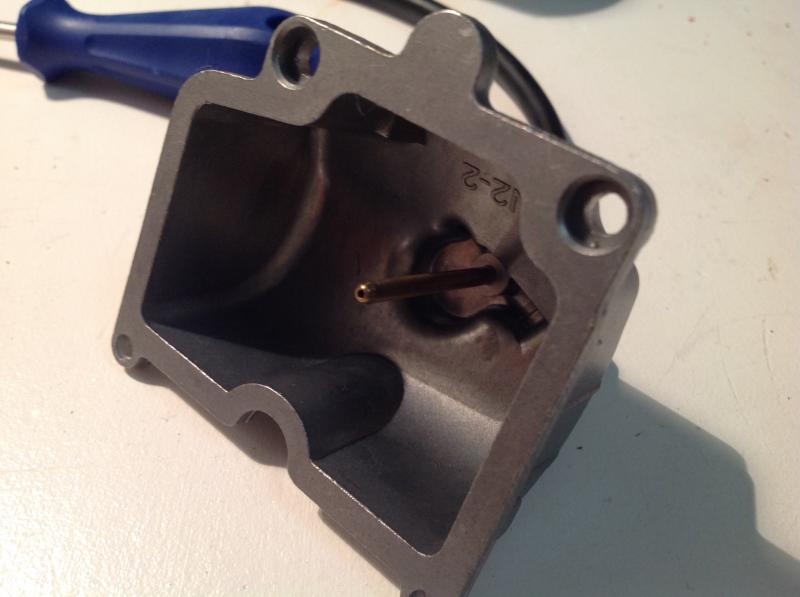

В отличии от фирменного карбюратора (149$ без доставки), диффузор имеет форму эллипса.

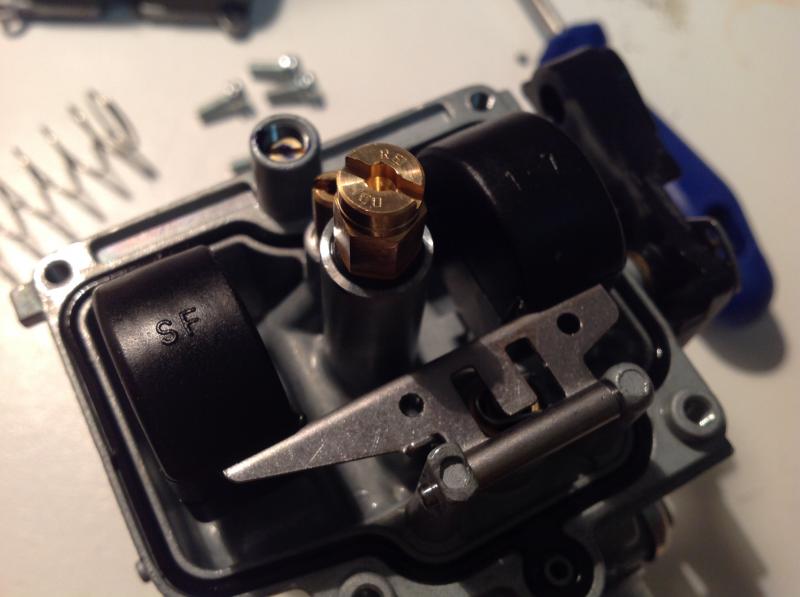

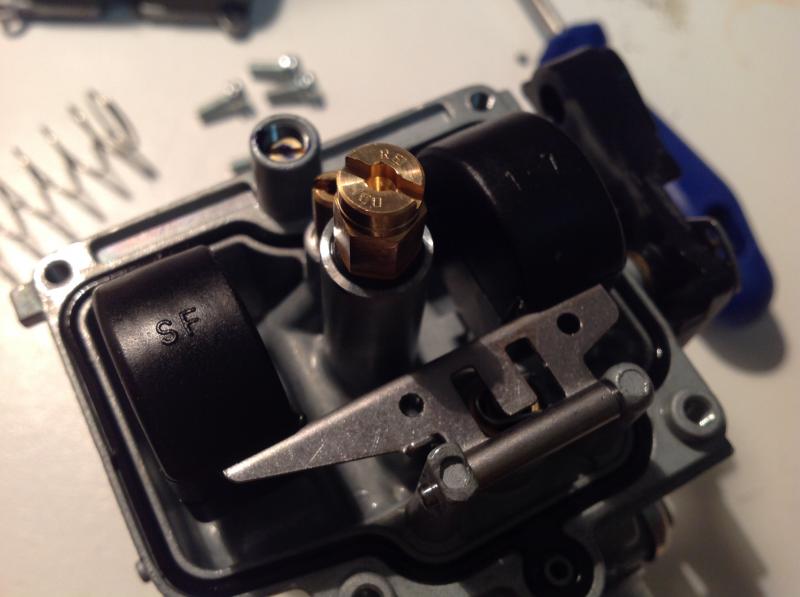

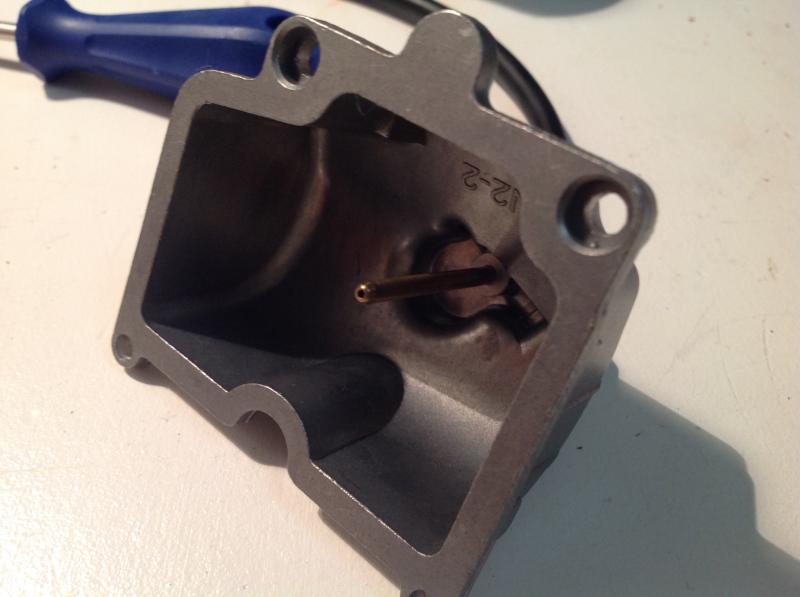

В стоке стоит ГТЖ на 100

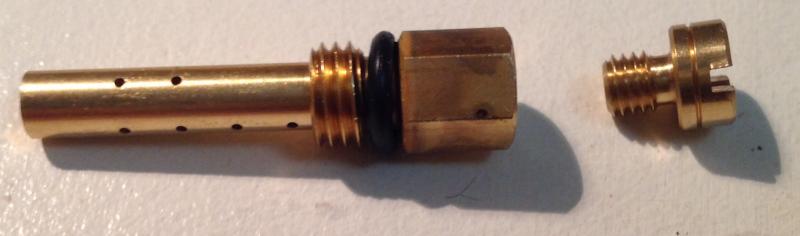

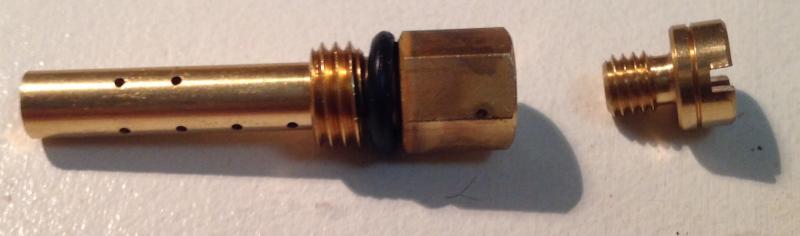

ГТЖ и что-то (похоже на эмульсионную трубку, но согласно аглицкому мануалу, это называется жиклер дозирующей иглы)

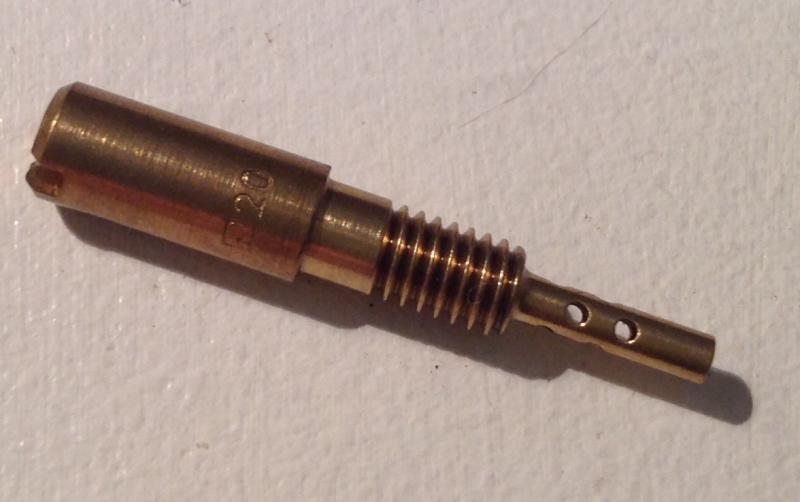

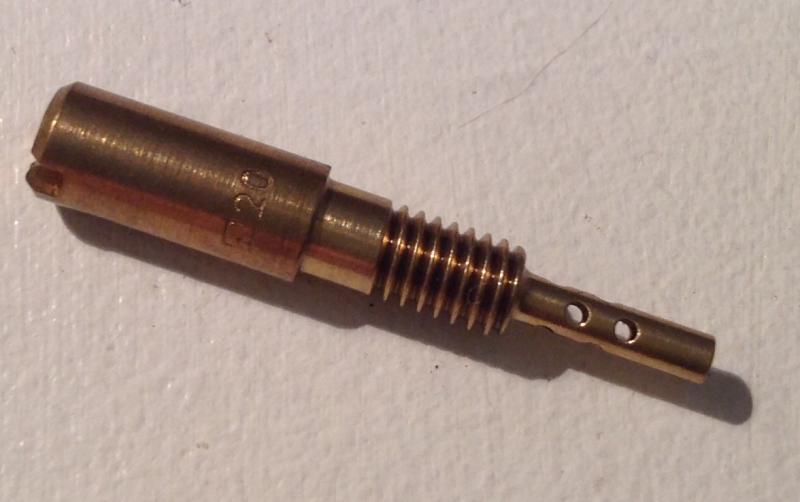

Жиклер ХХ в стоке на 20


Если правильно понял, это переливная трубка. На случай если уровень велик - на землю (в воду).



Ну все, что знал, рассказал :). Повторюсь, варианты по установке не ранее завтра. Визуально просто небо и земля, в сравнении с к36. Наличие подсоса (говоря строго, обогатителя), опять же, радует. Литье корпуса и общее качество радуют. За комплектуху не переживаю т.к. VM26 очень распространен и устанавливается на многие питбайки.


Вложения

луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
5 779
Карма
511
Возраст
44
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Интересно канал жиклера обогащения топлива не должен разве выходить в коллектор????


bigflame_sp

капитан-лейтенант
Регистрация
19.08.2014
Сообщения
465
Карма
19
Город
Санкт-петербург (Шлиссельбург)
Имя
Алексей
Лодка
Прогресс 4, пвх (Flinc 260, переделка под транец), гребнуха самоделка
Мотор
Mercury 2.5 m, Нептун 23 (2 шт.).
луха сказал(а):
Интересно канал жиклера обогащения топлива не должен разве выходить в коллектор????
Вообще не понял о чем ты :). Если надо, дам мануал на карб.


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
5 779
Карма
511
Возраст
44
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
На первом фото под резинкой канал ( подозреваю что жиклера пбогащения) в зависимисти от конструктива он должен выходить или в атмосферу( тогда закручивая его разряжение увеличивается в канале обогащения)или наоборот в полость впуска где он сам является каналом и откоучивая винт смесь обогащается.
Скорее всего здесь первый вариант и нужно чтоб при установке карбюратора оставался свободный доступ воздуха к каналу.


AlexLee

капитан-лейтенант
Регистрация
02.02.2016
Сообщения
402
Карма
17
Возраст
45
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
Фото, то такое. Хотелось бы услышать отчеты об испытаниях на воде.
С подробными параметрами.


bigflame_sp

капитан-лейтенант
Регистрация
19.08.2014
Сообщения
465
Карма
19
Город
Санкт-петербург (Шлиссельбург)
Имя
Алексей
Лодка
Прогресс 4, пвх (Flinc 260, переделка под транец), гребнуха самоделка
Мотор
Mercury 2.5 m, Нептун 23 (2 шт.).

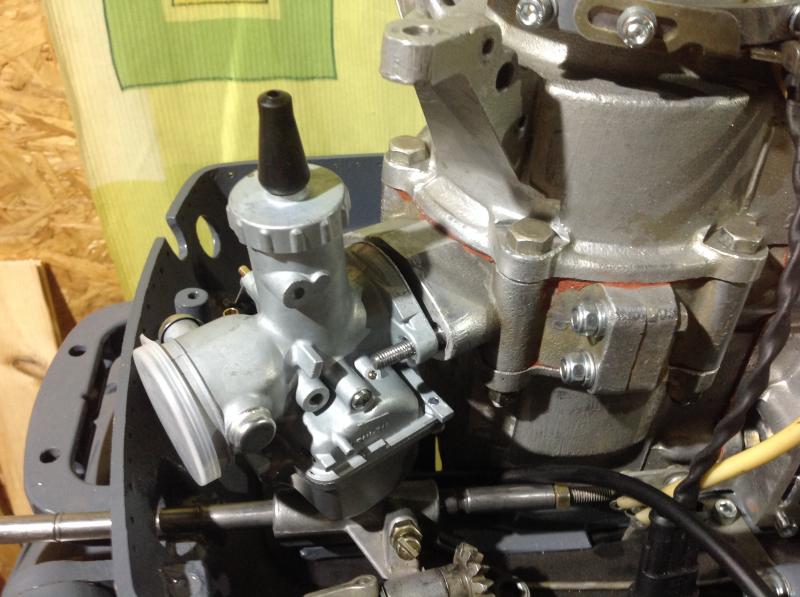

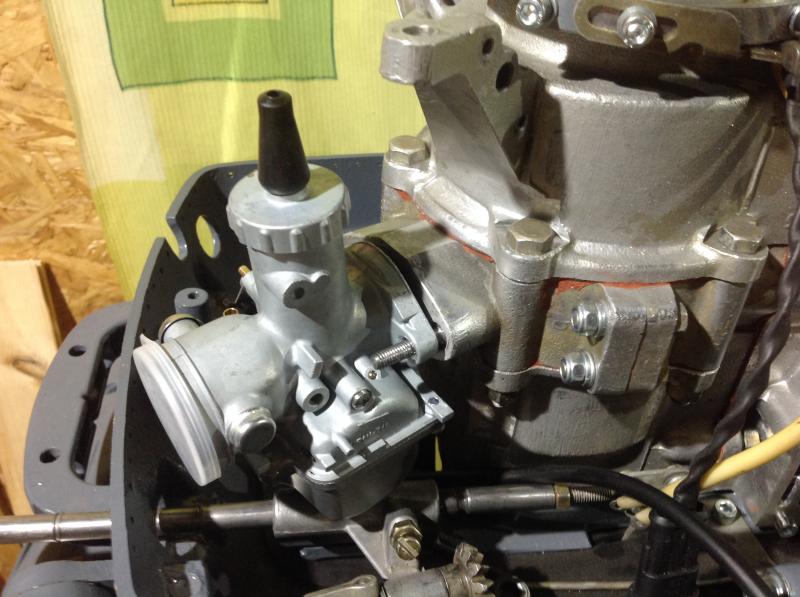

И так, про установку карбюратора Mikuni VM26 на нептун 23.

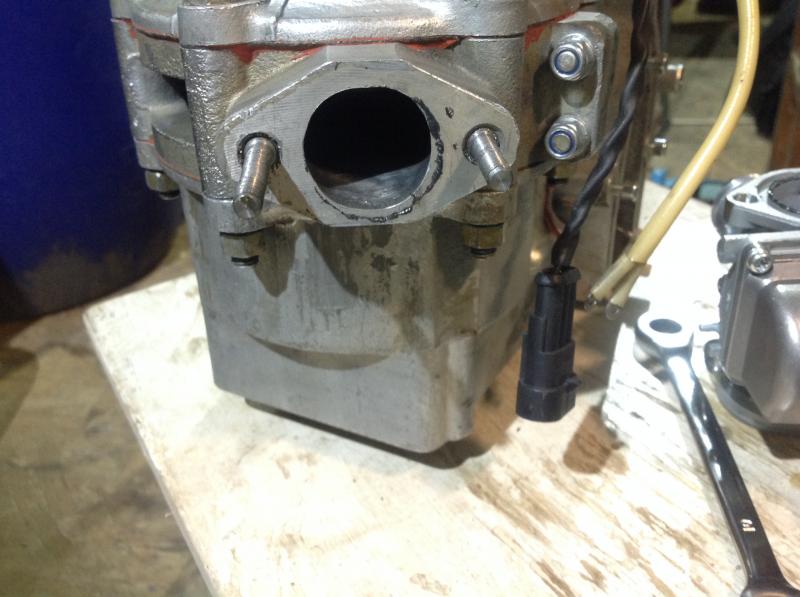

Основная сложность в том, что отверстия крепления карбюратора Mikuni распологаются выше оси симметрии диффузора. Отверстия крепления под М6. А на родном карбюраторе к36 под М8. Первым делом я выточил шпильки М8 -> М6, закрутил в картер, немного подточил отверстия в карбюраторе.



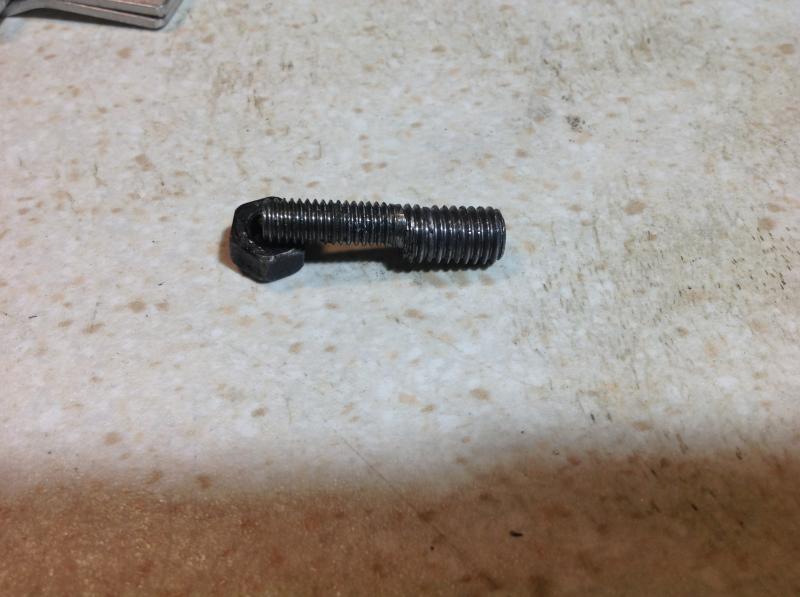

Получилось, что карбюратор надо сдвигать вверх и влево. Логично, что пришлось выточить шпильки с эксцентриком.

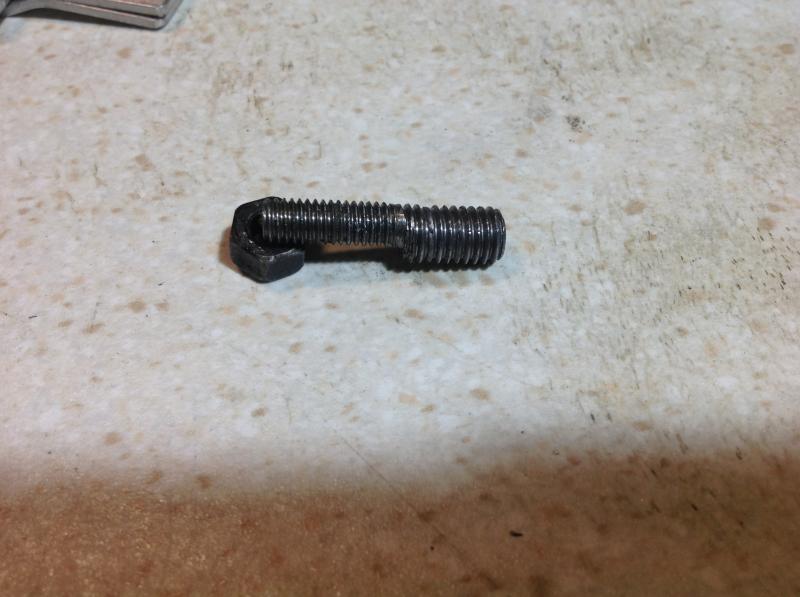

Новые шпильки закрутил в нужном положении на герметик, добившись максимальной соостности диффузора и коллектора.

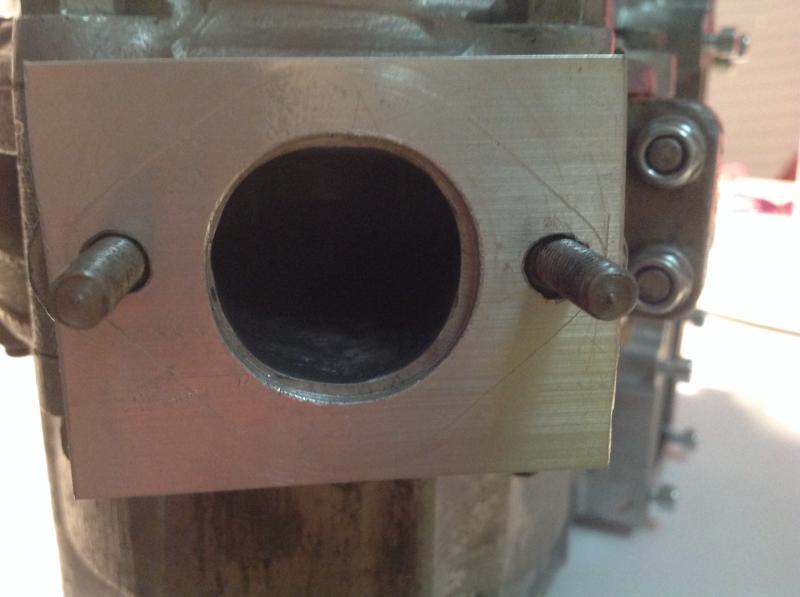

Далее для упрощения сделал шаблон из аллюминиевой пластины. Шаблон снимал, конечно, с карбюратора.

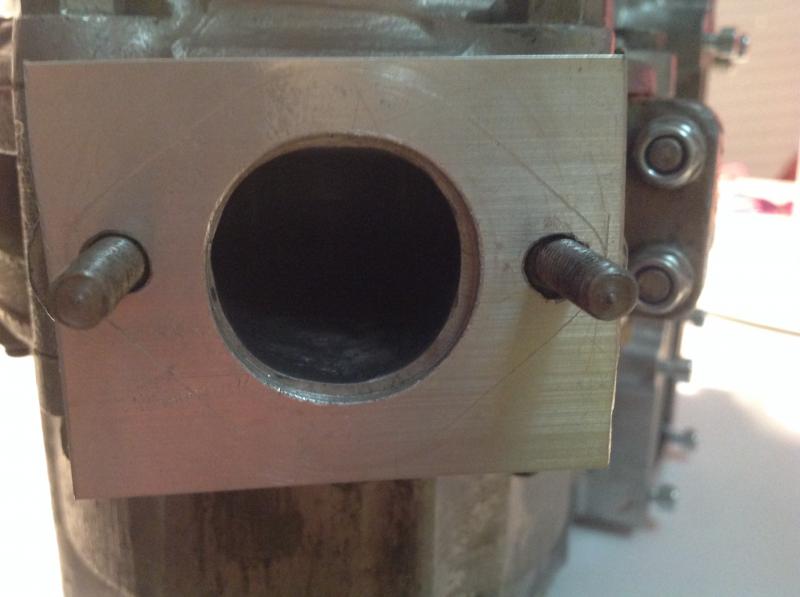

Далее растачиваем коллектор под нужный диаметр, что бы не было ступеньки на пути прохождения смеси.

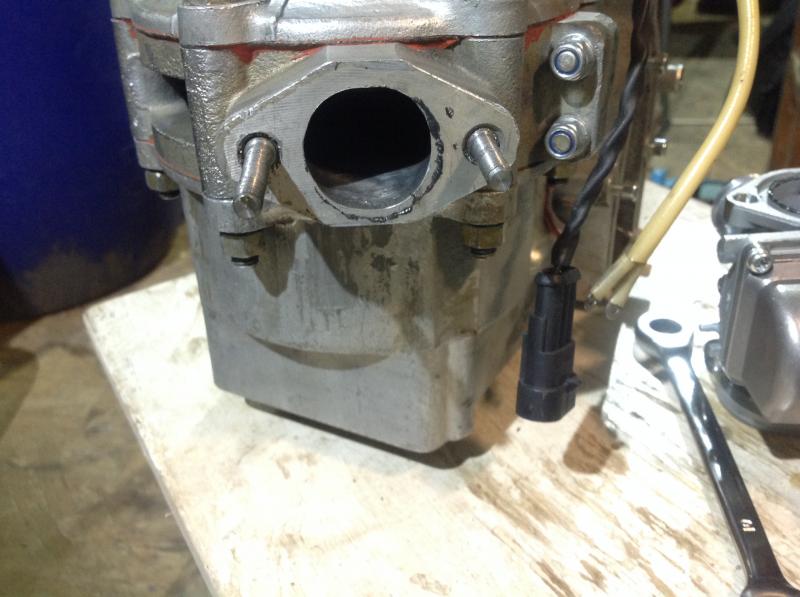

Собственно, все!


Кронштейн тяги переключения нужно немного подпилить под штуцер перелива карбюратора.

P.S. Как я и ожидал, ничего хитрого. Не боги горшки обжигают. Самым сложным для меня было выточить шпильки с эксцентриком. Во-первых я совсем не токарь, во-вторых станок у меня маленький и чернягу точить банально не хватает мощности.
