Куча вопросов по Вихрь-30

[с494]

Жиклёры 38 и 40 не поменял местами? Шайбочка 41 стоит? Может ещё одну туда поставить?



[реф-мех]

Народ знающий.Подскажите.На каком зажигании МВ-1 или МБ-22 ток световой катушки выше.

Если память не обманывает: у магдино МГ-101А генераторная катушка выдает 60 Вт, у всех остальных по 40 Вт



[bioterrorist]

Народ знающий.Подскажите.На каком зажигании МВ-1 или МБ-22 ток световой катушки выше.

Если память не обманывает: у магдино МГ-101А генераторная катушка выдает 60 Вт, у всех остальных по 40 Вт

Магдино МГ-101А отличается наличием катушки питания освещения, имеющей 150 ± 7 витков провода ПЭТВ диаметром 0,74 мм, установленной на месте конденсаторов, которые убраны с основания и за­креплены на картере. Это магдино имеет четыре вывода, два к высоковольтным катушкам и два к си­стеме освещения. Катушка питания освещения обес­печивает напряжение 12 В мощностью 30 Вт;



[реф-мех]

Катушка питания освещения обес­печивает напряжение 12 В мощностью 30 Вт- эти сведения не от авторов ПЛМ Вихрь.

Генераторная катушка магдино МГ 101А рассчитана на максимальную мощность 60 Вт.
См. стр 54, авторы книги Семенов, Страшкевич "Моторы Вихрь на лодке".
А мощность 20-30 Вт разрешается снимать при 4500 об/мин



[Vetal1978]

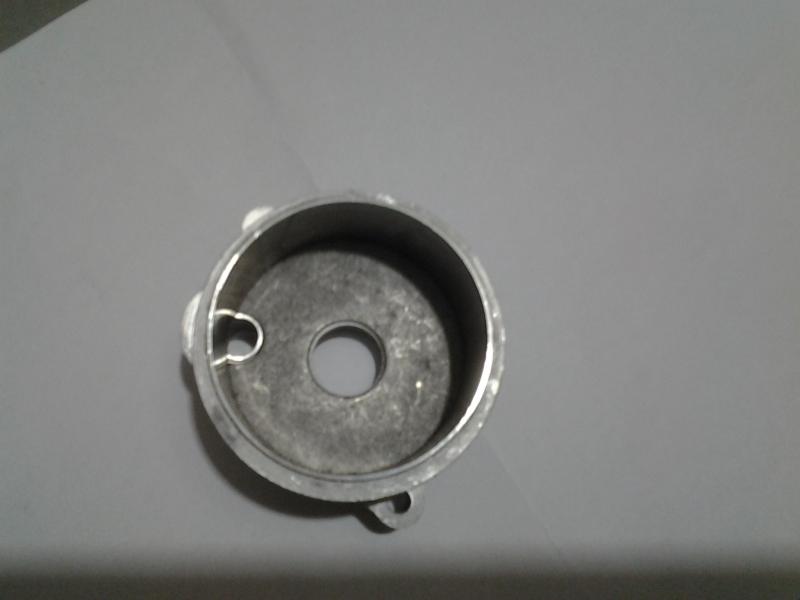

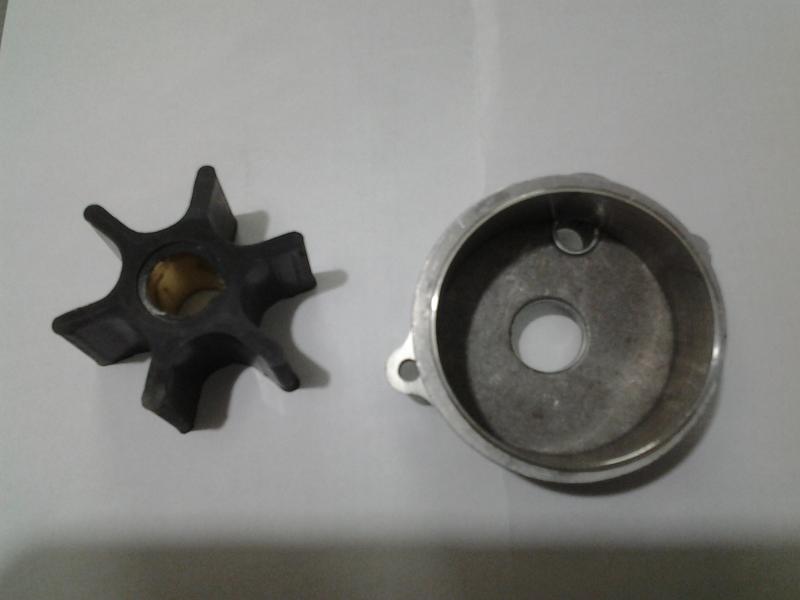

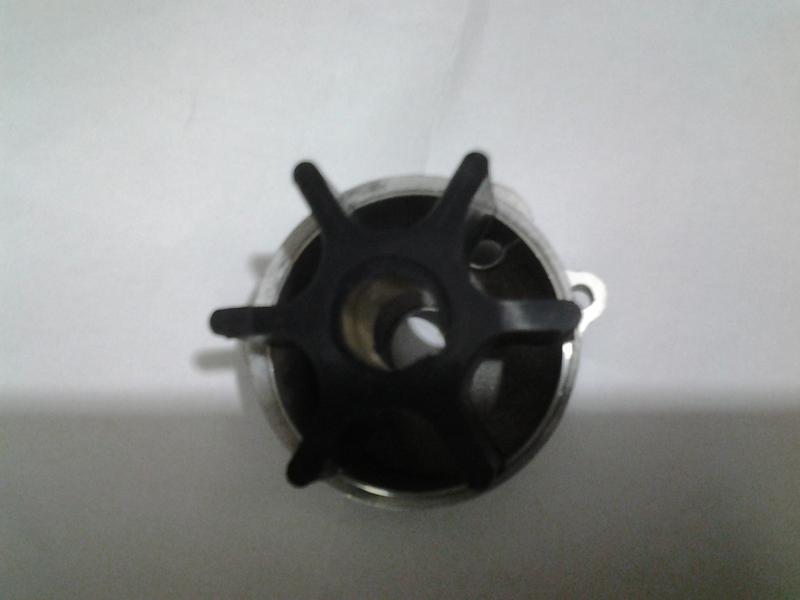

Сегодня пришла посылка с корпусом помпы Вихрь и крыльчаткой. Так вот крыльчатка на 1,5мм больше корпуса помпы. Что это брак или можно исправить в домашних условиях. И еще стенки помпы с разных концов разные по толщине,а во внутренней части вставленно кольцо по диаметру и высоте внутренней части помпы.



[GOSHA]

Все так и должно быть. Крыльчатка вставляется в корпус с загибом лопастей. Выставляться должна из корпуса (по высоте) совсем чуть чуть. Не более полумиллиметра(могу ошибаться). А стенки так сделаны специально. Ведь помпа коловратного типа. И ей необходимо смещение оси крыльчатки относительно корпуса. Так называемый экстренситет. Главное при установке крыльчатки в корпус слегка смажь литолом и закрути лопасти по ходу вращения.
С уважением



[Тугарин]

Все так и должно быть. Крыльчатка вставляется в корпус с загибом лопастей. Выставляться должна из корпуса (по высоте) совсем чуть чуть. Не более полумиллиметра(могу ошибаться). А стенки так сделаны специально. Ведь помпа коловратного типа. И ей необходимо смещение оси крыльчатки относительно корпуса. Так называемый экстренситет. Главное при установке крыльчатки в корпус слегка смажь литолом и закрути лопасти по ходу вращения.
С уважением



[Сибиряк]

....Так вот крыльчатка на 1,5мм больше корпуса помпы. Что это брак или можно исправить в домашних условиях....

Если речь идет о ранице размеров по высоте а не по диаметру, то да, БРАК, он самый! Этим летом в Новосибирске тоже появилась партия корпусов высотой (внурт. стакана) 24,5мм Сосед такую купил по незнанке, продаются почти везде, стоят чуть не вдвое дешевле нормальных. Исправить теоретически можно, но реально лучше нормальный корпус купить.
ЗЫ я обычно делаю чтоб крыльчатка была на 0,2мм выше стакана корпуса, уплотняется при этом нормально. Больший натяг не советую, уж очень туго будет вращаться, да и нижнюю пластину продавит 100% если она не усиленная стоит



[Vetal1978]

....Так вот крыльчатка на 1,5мм больше корпуса помпы. Что это брак или можно исправить в домашних условиях....

Если речь идет о ранице размеров по высоте а не по диаметру, то да, БРАК, он самый! Этим летом в Новосибирске тоже появилась партия корпусов высотой (внурт. стакана) 24,5мм Сосед такую купил по незнанке, продаются почти везде, стоят чуть не вдвое дешевле нормальных. Исправить теоретически можно, но реально лучше нормальный корпус купить.
ЗЫ я обычно делаю чтоб крыльчатка была на 0,2мм выше стакана корпуса, уплотняется при этом нормально. Больший натяг не советую, уж очень туго будет вращаться, да и нижнюю пластину продавит 100% если она не усиленная стоит

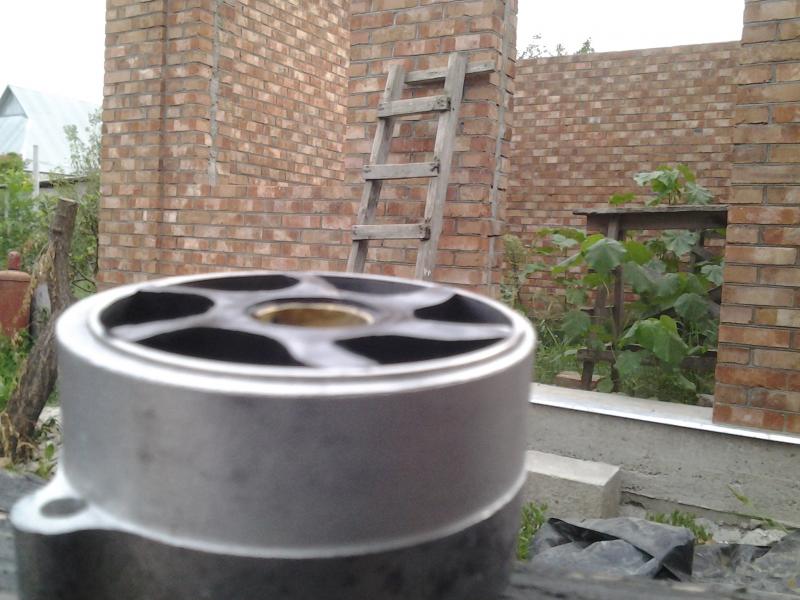

У меня высота внутреннего стакана 25мм, но крыльчатка не выступает за верхнюю часть помпы.



[GOSHA]

Ну и собирай. После установки корпуса на редуктор подуй в отверстие откуда вода выходит. Дуться должно с заметным сопротивлением или вообще не дуться.
П. С. Зеркало помпы ставь входной прорезью диаметрально противоположно выходному.
С уважением



[реф-мех]

У меня высота внутреннего стакана 25мм, но крыльчатка не выступает за верхнюю часть помпы.

!. Гарантированный торцевой натяг крыльчатки 0,2 мм
2. При заливке воды в корпус крыльчатки через нагнетательное отверстие, вода не должна уходить из помпы (проверка на герметичность).
3.При резком прокручивании вал-шестерни в нужную сторону (желательно за ГВ), воду из помпы должно выбросить вверх

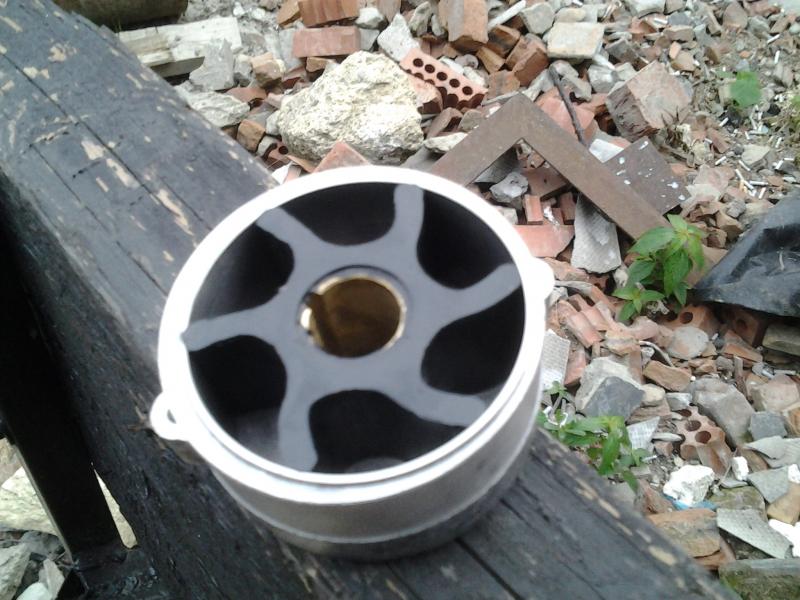

4. Лопасти крыльчатки должны быть загнуты в противоположную сторону (если судить по фото).



[hamster]

Жиклёры 38 и 40 не поменял местами? Шайбочка 41 стоит? Может ещё одну туда поставить?

А какие диаметры у жиклеров 38 и 40



[реф-мех]

Жиклёры 38 и 40 не поменял местами? Шайбочка 41 стоит? Может ещё одну туда поставить?

А какие диаметры у жиклеров 38 и 40

У всех моделей Вихрей они разные. Смотри документацию на Вихри. Она есть на подфоруме Вихрь.



[hamster]

Жиклёры 38 и 40 не поменял местами? Шайбочка 41 стоит? Может ещё одну туда поставить?

А какие диаметры у жиклеров 38 и 40

У всех моделей Вихрей они разные. Смотри документацию на Вихри. Она есть на подфоруме Вихрь.

просто имею три карбюратора 30х
в одном оба одинаковых не большого диаметра
во втором два одинаковых побольше диаметром
а в третьем один не большого диаметра а второй большого
надо с этим бардаком разобраться, в Страшкевиче не нашел



[с494]

Жиклёры 38 и 40 не поменял местами? Шайбочка 41 стоит? Может ещё одну туда поставить?

А какие диаметры у жиклеров 38 и 40

Не знаю я. Не было причины интересоваться.



[kav75]

Диаметры жиклёров 38 и 40 должны быть одинаковые. Если верить http://www.katera-i-motori.ru/s291.htm то их диаметр 0,52 мм.
Пишут, что топливный ХХ и воздушный одинакового диаметра.
ГТЖ с завода не 1,5-1,55 мм, а 1,32 мм.
1,5 мм проливкой даёт расход более 400 млл/мин, а должен по инструкции 320 млл/мин.



[hamster]

Диаметры жиклёров 38 и 40 должны быть одинаковые. Если верить http://www.katera-i-motori.ru/s291.htm то их диаметр 0,52 мм.
Пишут, что топливный ХХ и воздушный одинакового диаметра.
ГТЖ с завода не 1,5-1,55 мм, а 1,32 мм.
1,5 мм проливкой даёт расход более 400 млл/мин, а должен по инструкции 320 млл/мин.

А почему тогда пишут чтобы не перепутать, если они одинакового диаметра.



[kav75]

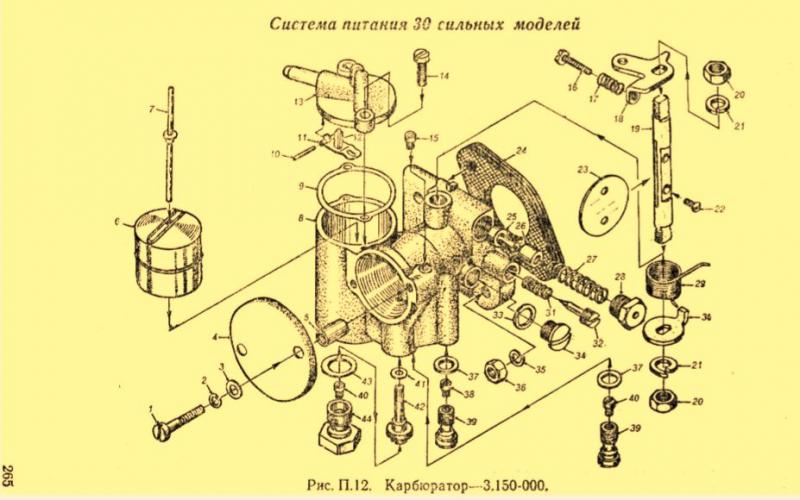

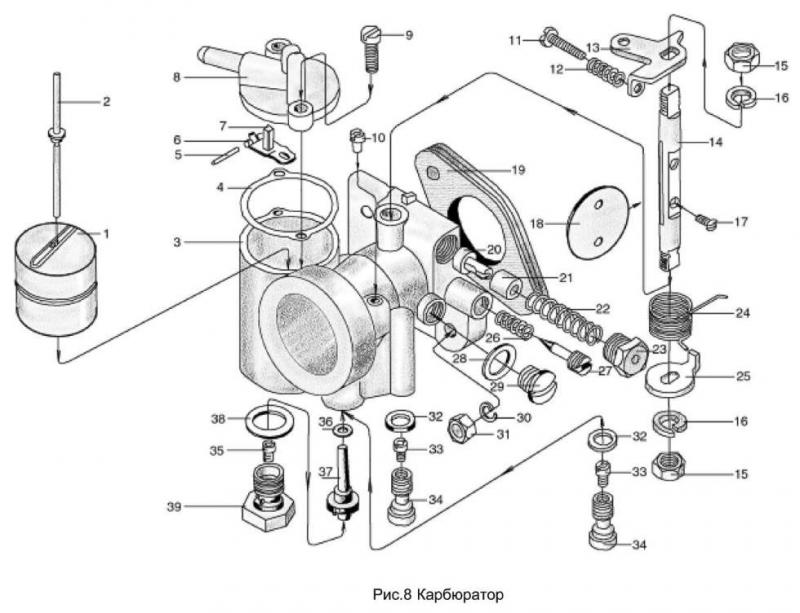

Ёлы палы, только сейчас увидел, на Юрином рисунке очепятка. На гайке 44 ГТЖ, он для тридцатки 1,32 мм. и его ошибочно пронумеровали, как жиклёр ХХ. В гайках 39 жиклёры одинаковые.
Вот более правильная картинка

Тут одинаковые жиклёры №33.



[hamster]

Все тема раскрыта, Алексей спасибо.



[igorM_]

Что собой представляет колечко 36?



[hamster]

Что собой представляет колечко 36?

простая алюминиевая шайба



[с494]

Ёлы палы, только сейчас увидел, на Юрином рисунке очепятка. На гайке 44 ГТЖ, он для тридцатки 1,32 мм. и его ошибочно пронумеровали, как жиклёр ХХ. В гайках 39 жиклёры одинаковые.
Вот более правильная картинка

Тут одинаковые жиклёры №33.

Лёш, перебирал карбы в этом году. Разные у 30точного жиклёры. В двух карбах смотрел -разные. А у карба с меньшим диффузором одинаковые маленькие. Я удивился, запомнил где большой где маленький. Сейчас не помню.



[с494]

Что собой представляет колечко 36?

Да, просто шайбочка. Она уплотняет и регулирует высоту распылителя. Положишь две -распылитель будет ниже- мотору будет легче бенз сосать.



[vovan944]

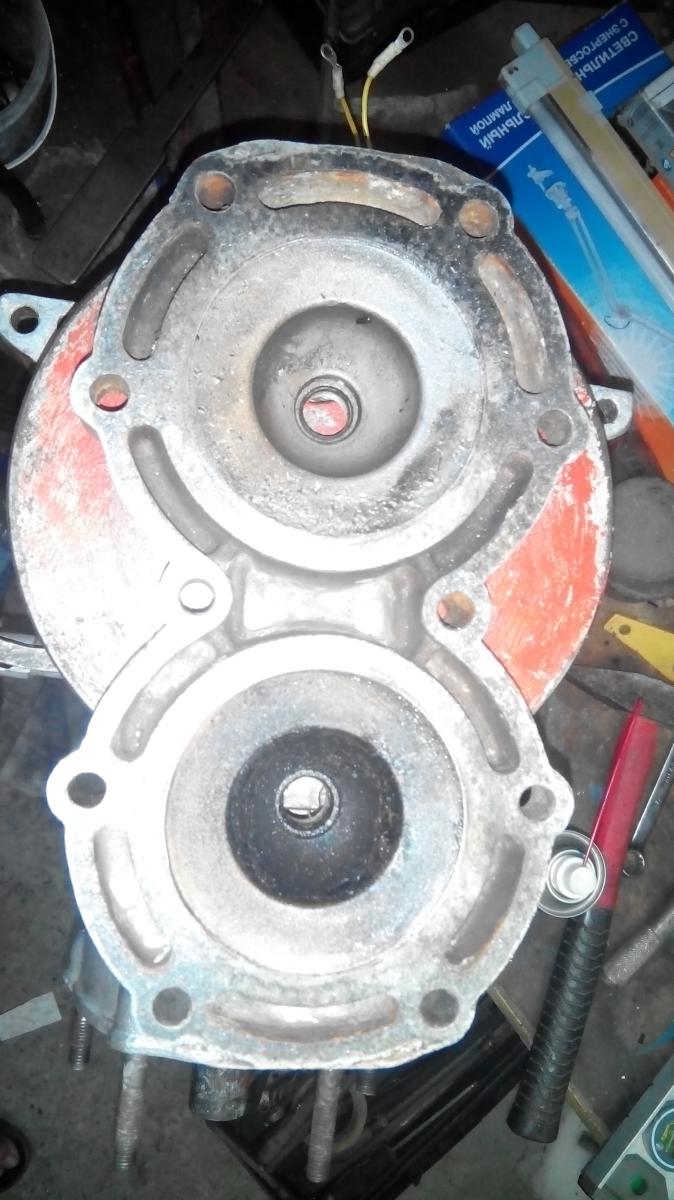

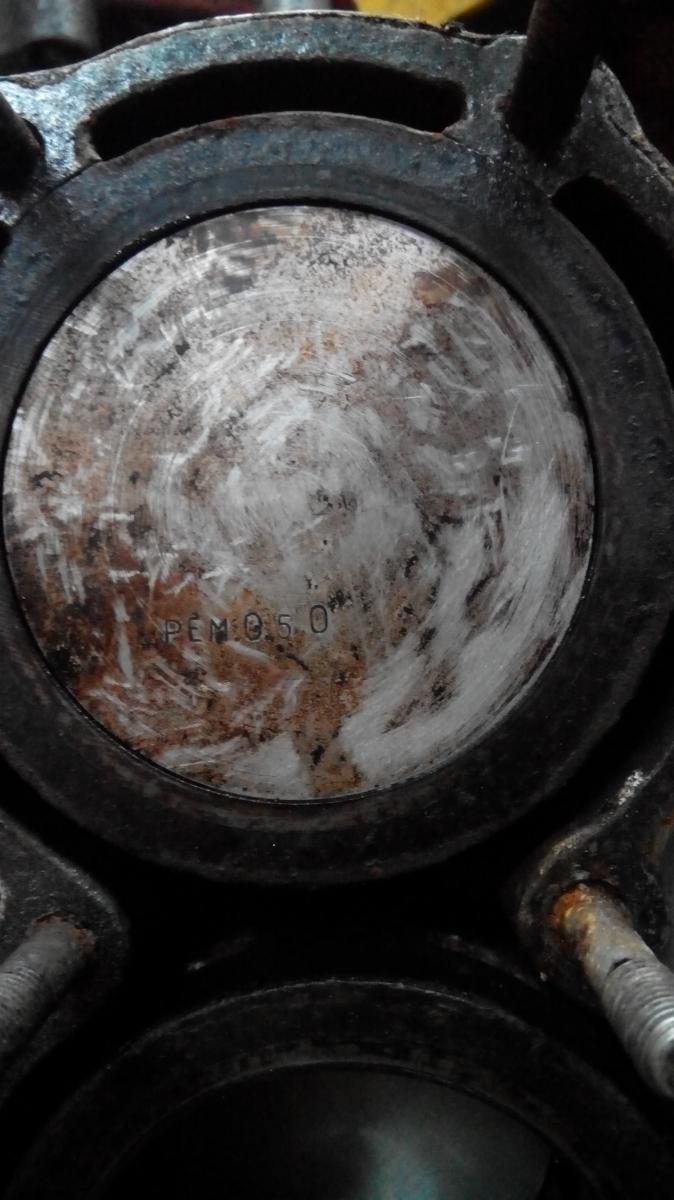

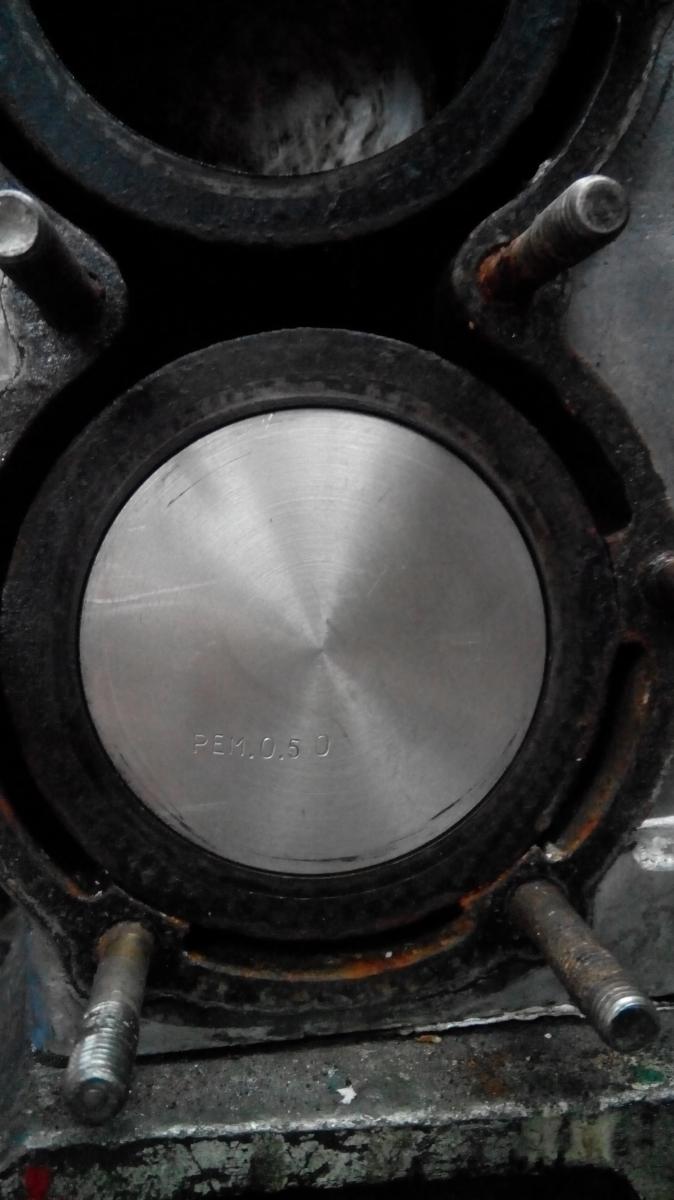

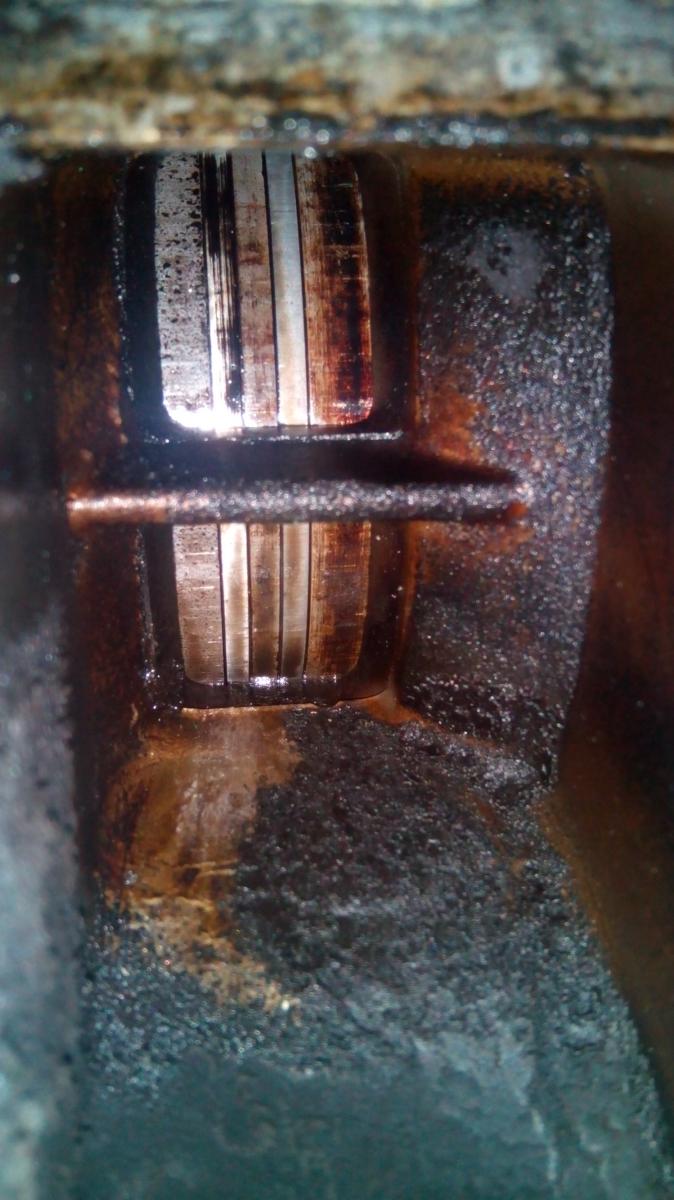

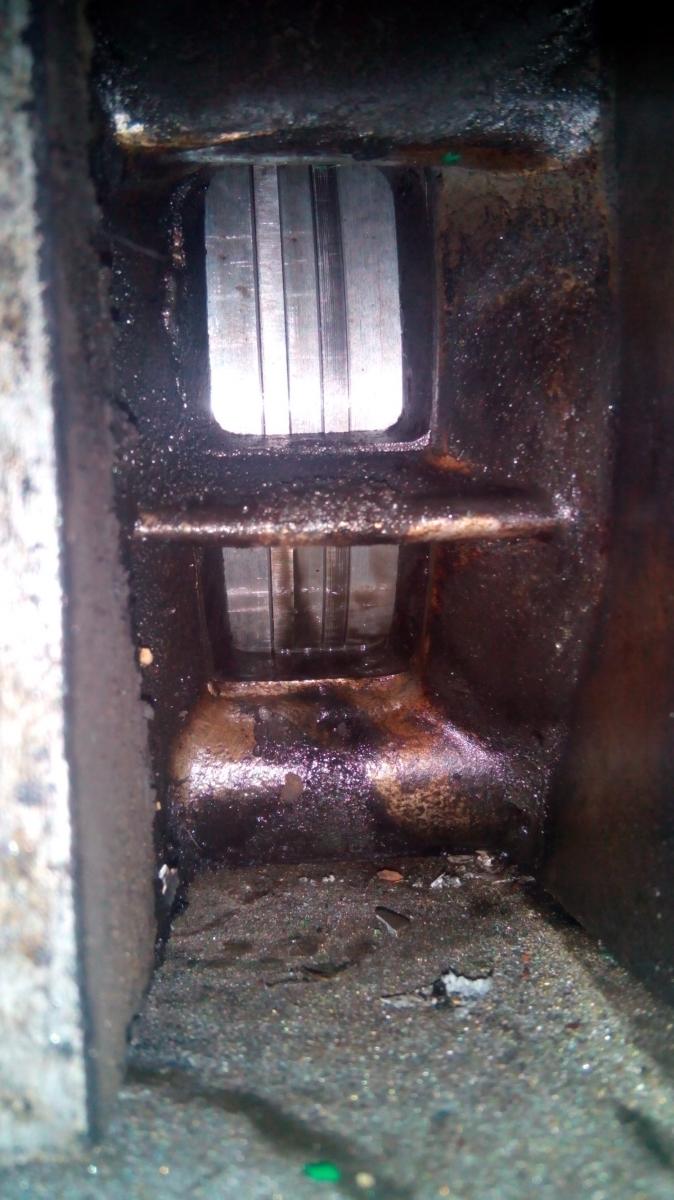

Вчера раскидал свою 30-ку которая досталась вместе с лодкой для переделки и переборки. Вроде как перебирали недавно его, но верхний в нагаре, а нижний чистый как будто только поставили. хотя менялись поршня одновременно



[igorM_]

Что собой представляет колечко 36?

Да, просто шайбочка. Она уплотняет и регулирует высоту распылителя. Положишь две -распылитель будет ниже- мотору будет легче бенз сосать.

На ХХ это не влияет, жиклеры не откручивал.
