Микропроцессорное зажигание на Вихрь

[SergHS5]

Кто то знает, как правильно проц ввести в тестовый режим?
Делал как в инструкции: d1 и d2 на массу через 1кОм, подключаю питание, но на выходах нет сигналов. Уже всю голову сломал, всë перепроверил, перепрошивал уже раз 10.



[yoric]

Сергей, извини, но это ну никак не для этой темы.



[SergHS5]

Сергей, извини, но это ну никак не для этой темы.

Так это как раз вопрос тем, кто собирал это зажигание и проверял корректность работы програмы перед сборкой. По инструкции с 8-ой страницы.

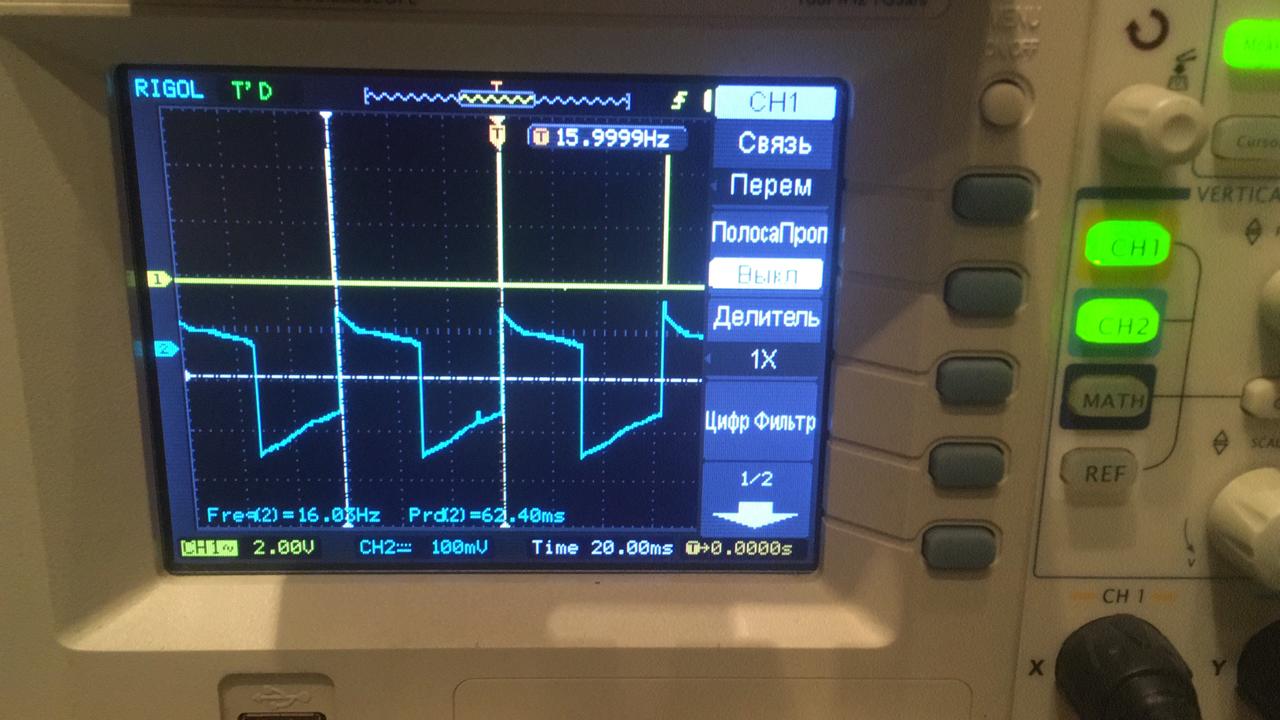

У меня получилось получить прямоугольные импульсы в 50Гц подключая по питанию 5в. Но, как в инструкции, вообще не работает.



[yoric]

Ну тогда ладно)) Я думал, вы там всё про атмегу.

Делал как в инструкции: d1 и d2 на массу через 1кОм, подключаю питание, но на выходах нет сигналов. Уже всю голову сломал, всë перепроверил, перепрошивал уже раз 10.

получилось получить прямоугольные импульсы в 50Гц подключая по питанию 5в. Но, как в инструкции, вообще не работает.

Не помню уже, я тестовую не шил. И вообще, в этих прошивках много чудес. Шей рабочую, и проверяй на ней же.



[SergHS5]

Шей рабочую, и проверяй на ней же.

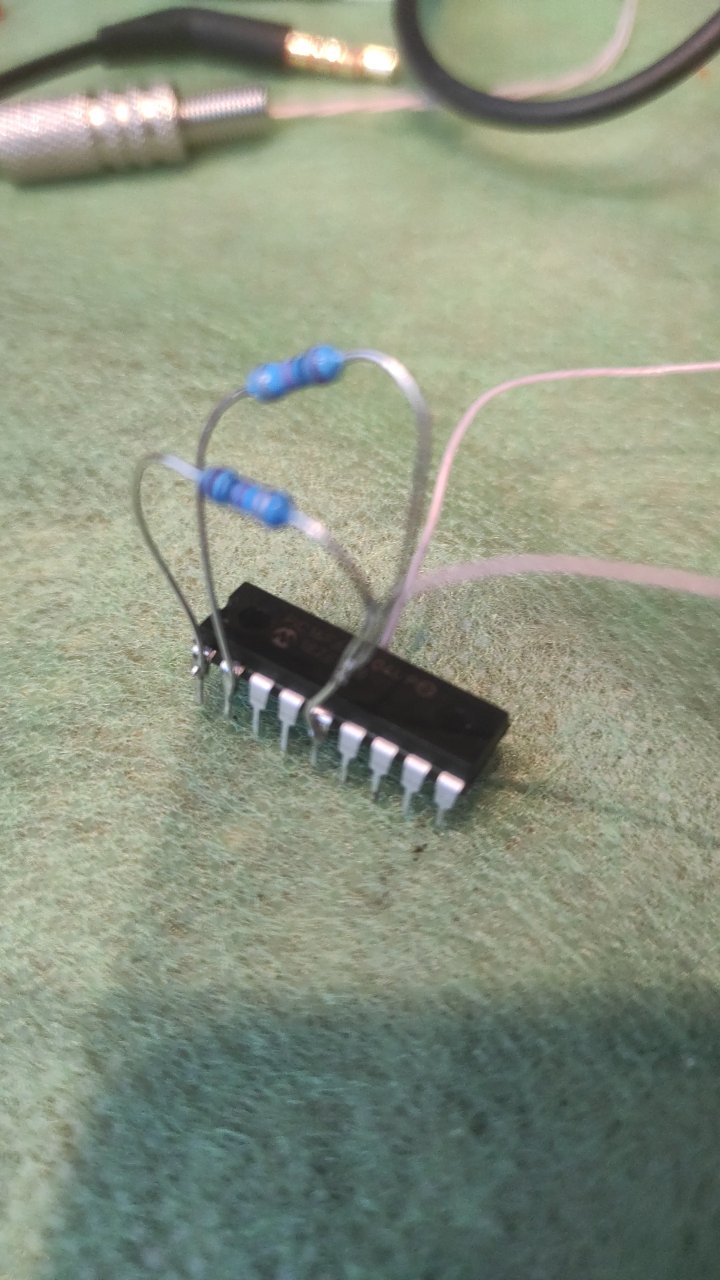

Так рабочую и шью)) В рабочей программе есть тестовый режим. Кторый активируется замыканием на землю через резисторы 1кОм входных выводов 1, 2. При этом должны идти импульсы 1200 Гц с выводов 12, 11.
Вот у меня этого не получается.



[yoric]

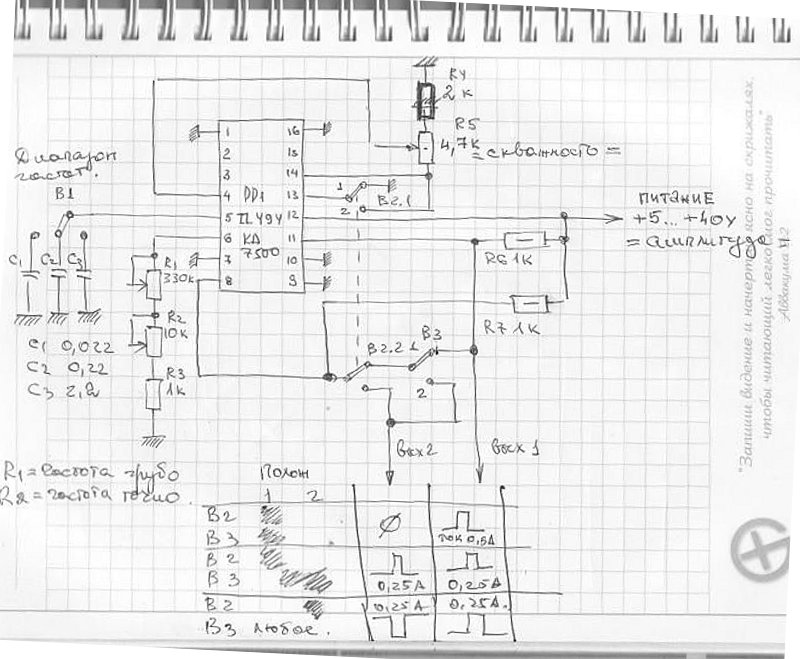

Да и чёрт с ним, подавай сигнал на входы и смотри на выходах. Тут правды не найдёшь))



[cxem8]

Кто то знает, как правильно проц ввести в тестовый режим?
Делал как в инструкции: d1 и d2 на массу через 1кОм, подключаю питание, но на выходах нет сигналов. Уже всю голову сломал, всë перепроверил, перепрошивал уже раз 10.

Помню Алексей где то писал на страницах, что прошивки были изменены и эти тесты на них не работают. Ссылки на первые версии с диодами я тогда хотел собирать уже как года 2 не доступны.



[SergHS5]

Ура! Процессор и схему в целом удалось запустить!
Осталось испытать на моторе)



[ovchinnikov 1966]

Завтра увижу Алексея,попрошу обновить.Реально у него завал по работе.Мега завал. Он типа мотороллу поимел в полный импульс



[ovchinnikov 1966]

Какая миссия... Попроще можно?
Намекнул, куда копать по литературе надо, что бы изделие лучше стало. И всех дело то... К тому же написал совершенно другому человеку. Не вам.. Каким тут советом помочь, книгу периеписать в этот форум о видах помех и борьбе с ними? В двух словах тут не расскажешь... Да мне и нет желания это делать. Применение оптопар стандартная ошибка начинающих в цифровой технике. Откуда эта инфа, я не знаю... И сам эти прошёл лет 20 назад. Я вижу что чел смотрел правила разводки, что более менее грамотно раскидал по полю платы блоки, но допустил пару ошибок. Это оч сложная наука, разводка платы, где и цифра и напряжение, и не стабильное питание и наводки. И как же мне про это все в формате форума рассказать? Потому и намекаю. Ок?

Жулик мелкий. Ну что,начнем правду на свет выкладывать? Как ты украл у меня группу в ВК. Для начала начнем прославлять с и.ф.о. тебя через Ютуб.Видео с фото и инфой будет от неизвестного лица)))За что ему огромное спасибо)) Много времени и сил потрачено, но ,оно того стоит. . Заработал 10т.р. ? Озолотился? Теперь мой ход. Звезда!!!!!



[yoric]

Завтра увижу Алексея,попрошу обновить.

Обещание в стиле Путина. На что обновить? Версия 2.0? Ква-ква.

Жулик мелкий.

Ого какие страсти... Да все пизднесмены одним миром мазаны. Ради скольки процентов прибыли ты у клары кораллы украдёшь? ))



[garik64]

Жулик мелкий. Ну что,начнем правду на свет выкладывать? Как ты украл у меня группу в ВК. Для начала начнем прославлять с и.ф.о. тебя через Ютуб.Видео с фото и инфой будет от неизвестного лица)))За что ему огромное спасибо)) Много времени и сил потрачено, но ,оно того стоит. . Заработал 10т.р. ? Озолотился? Теперь мой ход. Звезда!!!!!

Давай выкладывай как ты обосрался узнав что в группе я нвчал продавать рабочие коммутаторы от моторикса дешевле и надежнее твоих, а поповоду группы так не надо пи---деть я ее создавал и раскручивал а тебя просил только поддержать советом , ты и поддержал своими видео с ютюб и продажей зажигалок , а потом обосрался и попросил убрать с админов, до сих пор желчь сьедает ни как неуспокоишсь , так мне насрать на твои потуги



[Motorix]

Жулик мелкий. Ну что,начнем правду на свет выкладывать? Как ты украл у меня группу в ВК. Для начала начнем прославлять с и.ф.о. тебя через Ютуб.Видео с фото и инфой будет от неизвестного лица)))За что ему огромное спасибо)) Много времени и сил потрачено, но ,оно того стоит. . Заработал 10т.р. ? Озолотился? Теперь мой ход. Звезда!!!!!

Лёшка, ты что так? Что у тебя случилось? Мы же с тобой дружили.... Какая муха тебя укусила? Чем я тебя, мой дорогой, обидел? Давай успокаивайся, бери себя в руки, я не знаю как тебе помочь то...
И, разве ты не в курсе, я коммы не продаю. Это хобби моё. Даром раздаю, спроси у людей в той же группе у Игоря. И даже почту за свой счёт часто оплачиваю. Это смешно, про какие то 10000 руб.... Твоему же админу в группе и с комом помог и корпус с заливкой подогнал. Разве не так? И что денег взял? А скольким на этом форуме коммов сделал? Ненадо Лёшка, всех под одну гребёнку,к торгашеству сводить.
Желаю тебе добра, спокойствия, счастья. Удачи. Я с тобой наверное пока не буду общаться, весна пройдёт... Летом, быть может.



[ovchinnikov 1966]



[SergHS5]

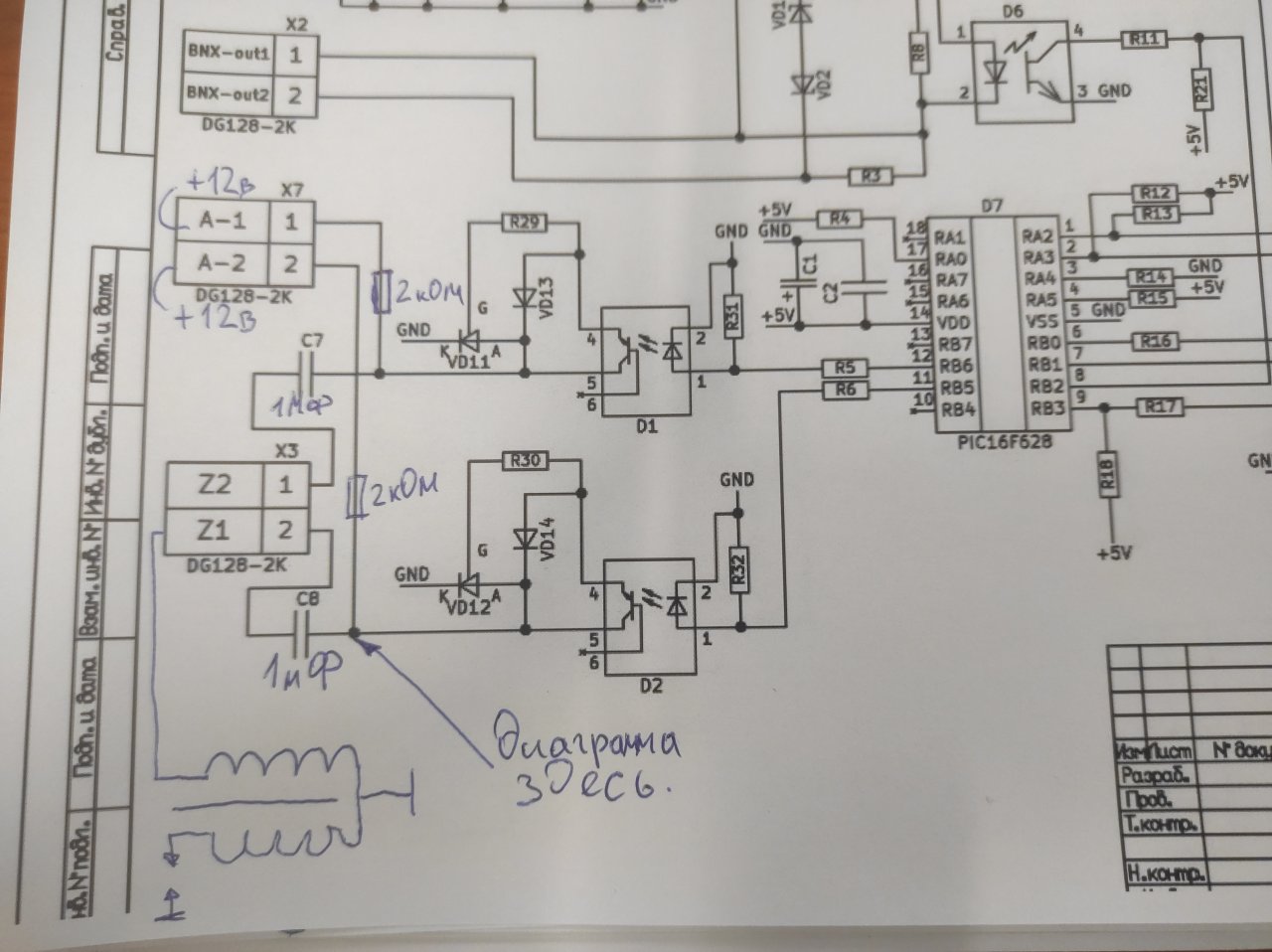

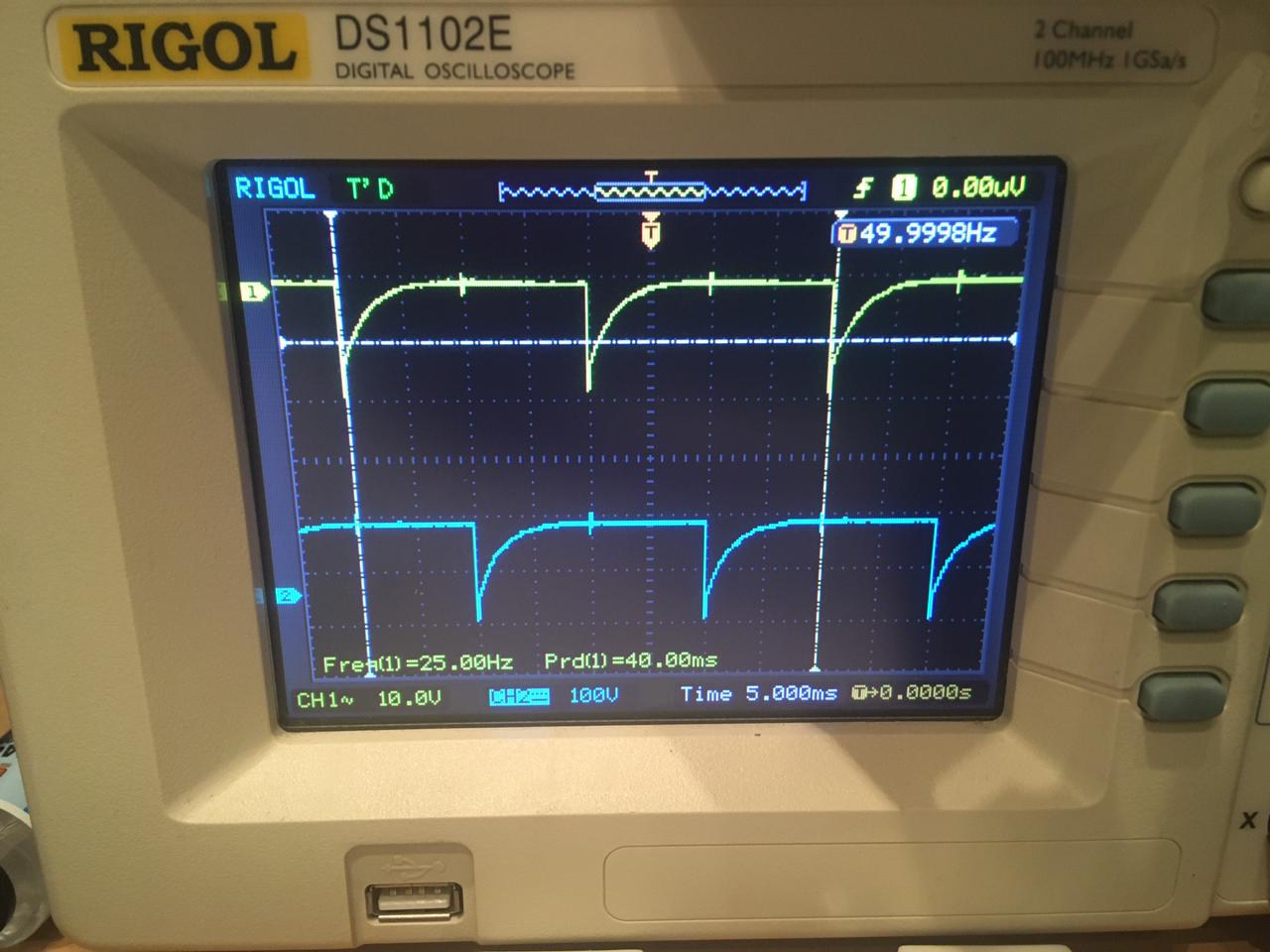

Собрал стенд. В качестве питания платы и первичной цепи катушки компьютерный БП. Напряжение на выходе 12.5 в. В качестве катушки зажигания использую мтоциклетную, китайскую с Али, пишут что 12в. Импульсы на конденсаторе хорошие, амплитуда равна напряжению на источнике. См. картинку.
А теперь вопрос: Уважаемые знатоки, почему нет искры?
Первая мысль 12 в в первичной обмотке не хватает. Хотя при таком номинале стартовать должно и при меньших напряжениях.
Вторая мысль что то не то в схеме. Хотя осциллограмма близка к идеальной.
Может увеличить ёмкость конденсатора до 2 мкФ?



[Сергей Б]

Сопротивление первички у катушки какое ? Есть ли железо ? Индуктивность ?
Сейчас 90% катушек для сидиай.



[SergHS5]

Сопротивление первички у катушки какое ? Есть ли железо ? Индуктивность ?
Сейчас 90% катушек для сидиай.

Первичная обмотка меряется как то странно, в диапазоне 2-3 Ом, вторичная в районе 3,7 кОм, сердечник разомкнут, индуктивность померять нечем, к сожалению.



[Сергей Б]

А если взять микрик и конденсатор 0,22 мкф, изобразить прерыватель ?
Там может быть провод в первичке 0,3-0,4 и 100 витков, вместо 0,6-0,7 и 300 витков.



[SergHS5]

А если взять микрик и конденсатор 0,22 мкф, изобразить прерыватель ?
Там может быть провод в первичке 0,3-0,4 и 100 витков, вместо 0,6-0,7 и 300 витков.

Можно. Только тиристор, работет штатно, весь конденсатор высаживает до дна.
Думаю увеличить ёмкость конденсатора до 2 мкФ и замкнуть сердечник, если это не поможет.



[Сергей Б]

Сидиай хорошо искрит и с 0,22 мкф вообще без сердечника. Энергия искры никакая, но хорошо видна и громкая.
Искра чем короче, тем громче, многие путают, говорят медведя убьёт.



[SergHS5]

Сидиай хорошо искрит и с 0,22 мкф вообще без сердечника. Энергия искры никакая, но хорошо видна и громкая.
Искра чем короче, тем громче, многие путают, говорят медведя убьёт.

Ну тогда я вообще не понимаю ничего



[Сергей Б]

Если тиристор включать 1,5 вольтовой батарейкой через резистор в 510 ом. Мимо остальной схемы. Конденсатор поменять.



[SergHS5]

Если тиристор включать 1,5 вольтовой батарейкой через резистор в 510 ом. Мимо остальной схемы. Конденсатор поменять.

Сергей, так вроде схема управления работает штатно, это видно из осцилограммы. На конденсаторы грешить тоже не могу. Их стоит 2 штуки параллельно, врят ли оба не работают, да и осцилограмма показывает, что они заряжаются и разряжаются на полную ёмкость. Ёмкость могу дополнительно промерять, конечно, но вангую, будут в номинале.



[yoric]

Да катушка скорее всего, подкинуть временно ТЛМ, нету?



[SergHS5]

Да катушка скорее всего, подкинуть временно ТЛМ, нету?

Парадокс ситуации в том, что стенд у меня дома, а мотор и все запчасти у Кирюхи в Архангельской области.
Там я только на майские буду, а зажигание хотелось бы на стенде испытать уже к этому времени.

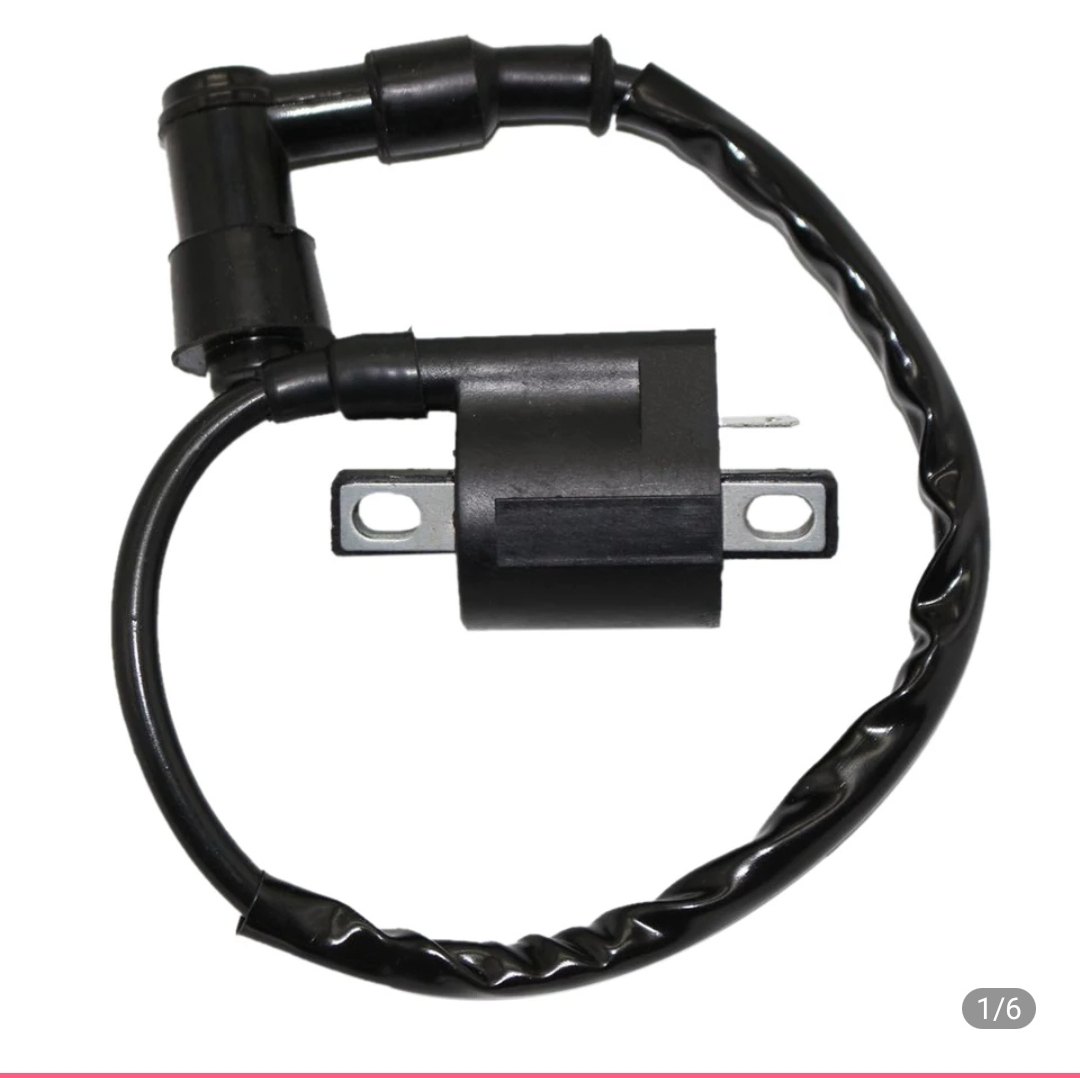

Ктушки заказал на Али, по принципу: небольшие, с угловыми наконечниками и на 12в.
Вот такие:
