Re: Надежная схема для МБ-2,МН-1,МВ-1.

схему Лукича слегка дополнил , катушки поставил на оба рога, искра от руки, ссылку на схему даю.
В прошлом сезоне катушка стояла на одном роге ,запуск был при сильном рывке, сейчас на треть шворки.
обе катушки намотаны до заполнения, соединял на максимальное напряжение по осцилографу или тестору.

Катушки каким сечением провода,в какую сторону? Заранее благодарен.


Alexey_8989

ст. мичман
Регистрация
18.03.2017
Сообщения
182
Карма
56
Возраст
33
Город
Kremenchuk Ukraine
Имя
Алексей
Лодка
Прогресс 2 , Storm ST -249
Мотор
Вихрь 25 - 2шт , Вихрь -30 и Вихрь 20
Re: Надежная схема для МБ-2,МН-1,МВ-1.


Сейчас перечитывал тему,увидел вопрос этот.К сожалению не сохранилось ни одного целого электронного зажигания на "Вихрь 20".Выглядело оно похоже на МГ-101 -четыре катушки через 90 градусов,две накопительных,одна датчик и освещения.Был еще вариант исполнения-две накопительных,одна освещения и датчик,похожий на МБ-22.Использовалось два канала схемы,каждый от своей накопителтной катушки и общий датчик.На накопительных катушках поверх была обмотка из нескольких короткозамкнутых витков провода 1,5 для стабилизации.Т.е. повторить буквально ту схему для МГ-101 достаточно сложно.
На таких сердечниках,как в МГ-101,отлично подходит сх№3-два полностью раздельных канала или две катушки через диодную развязку на одну схему.

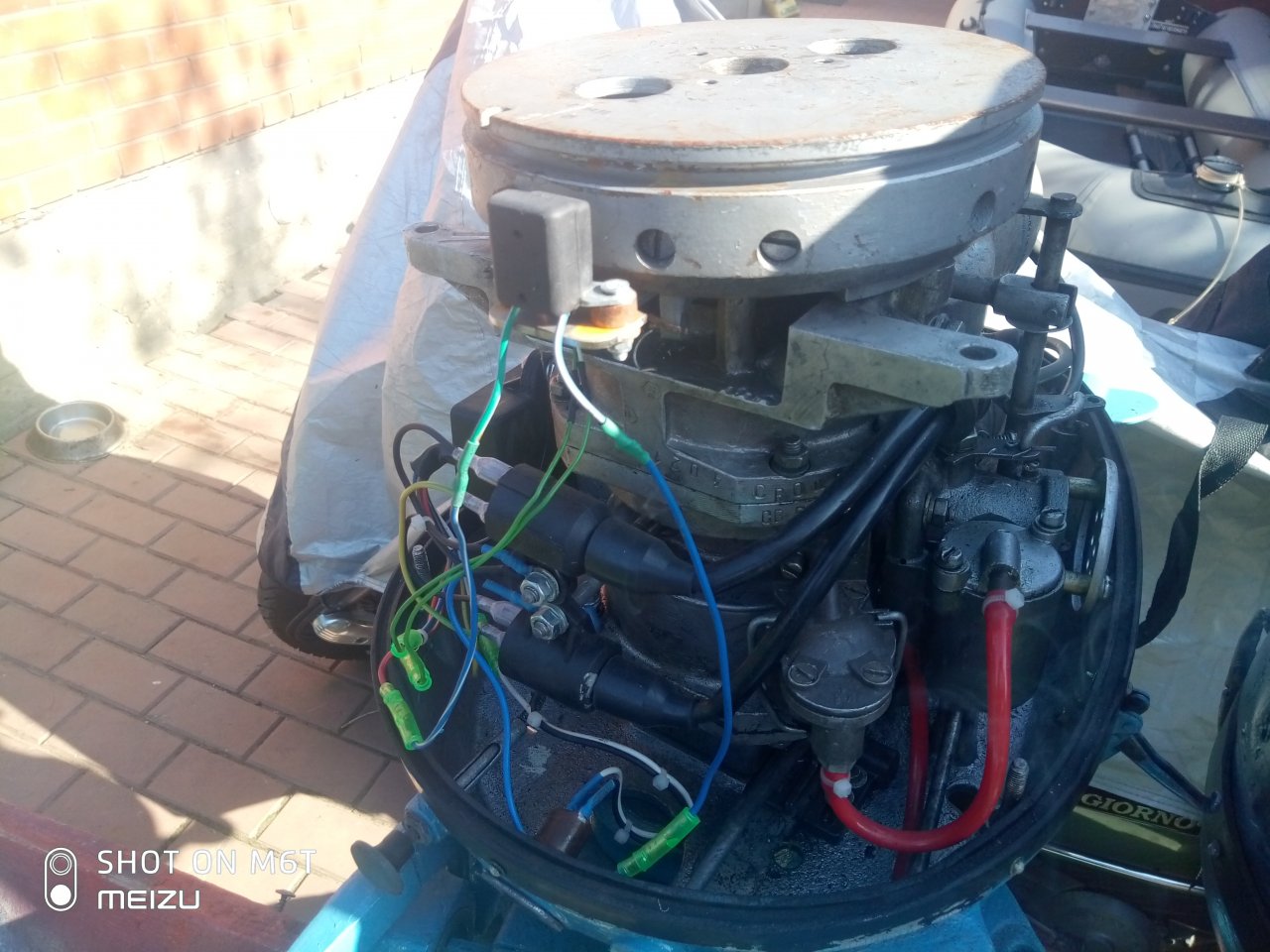

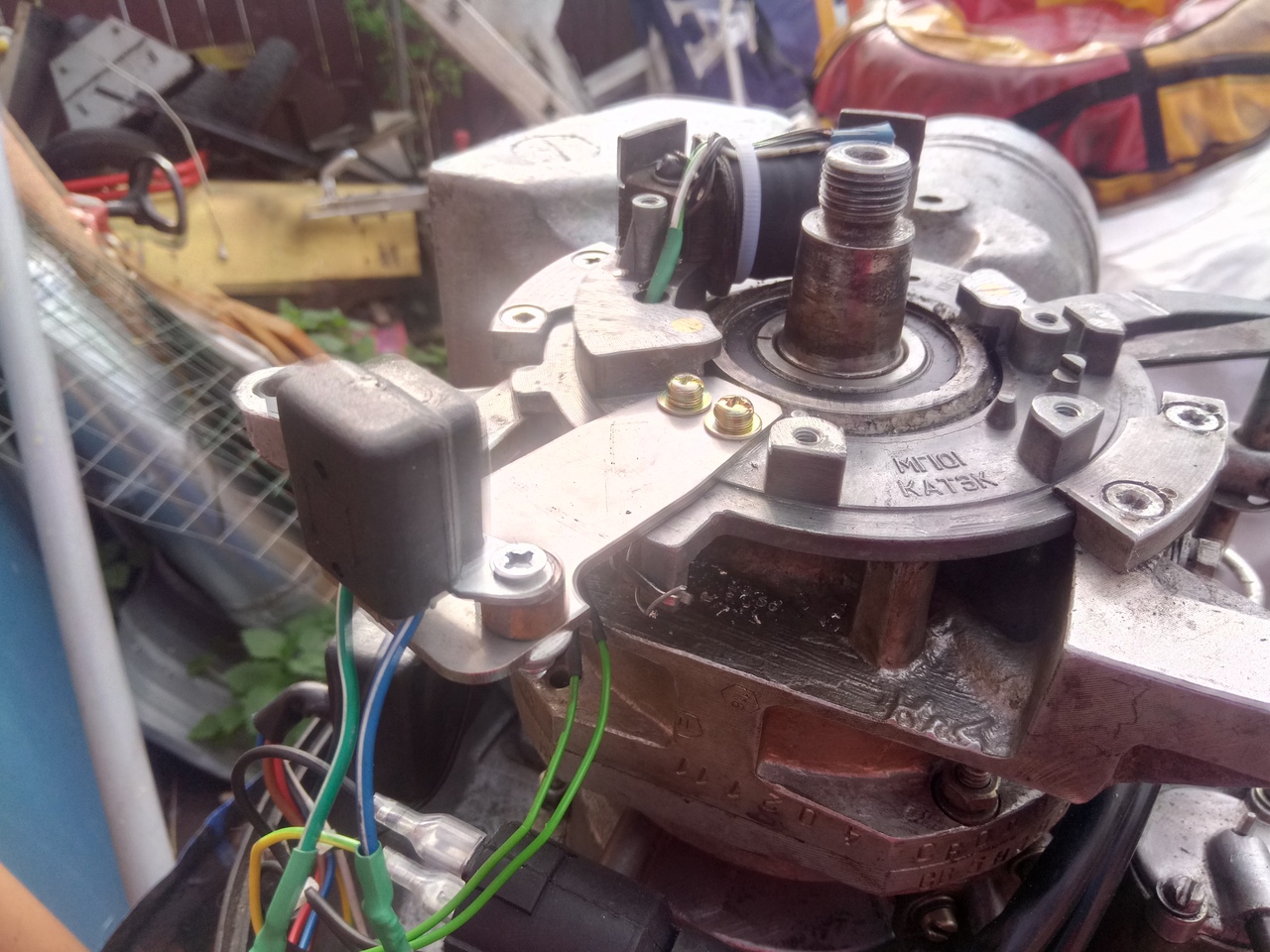

Ниже фото основания и пластины крепления блока электронного МГ 101 и фото универсального тюннингового зажигания для всех типов маховиков "Вихрь"(кроме вихрь 20,конечно).
Привет всем уважаемые форумчане и друзья.! Летом не было технической возможности временно писать посты. Не мог залогиниться(( Чудом получилось! И сразу к делу..
Дмитрий, я раздобыл такую судя по всему заводскую панель эсз для МГ -101 и имеется 6-и магнитный, так и четырёх магнитный маховики. Поможете в реализации проекта?) схему 3, спать смогу легко и не одну. Вопрос : как и что подключать? Не могу найти вообще ни какой инфы по этой системе. (( В КиЯ тоже успехом не увенчалось.

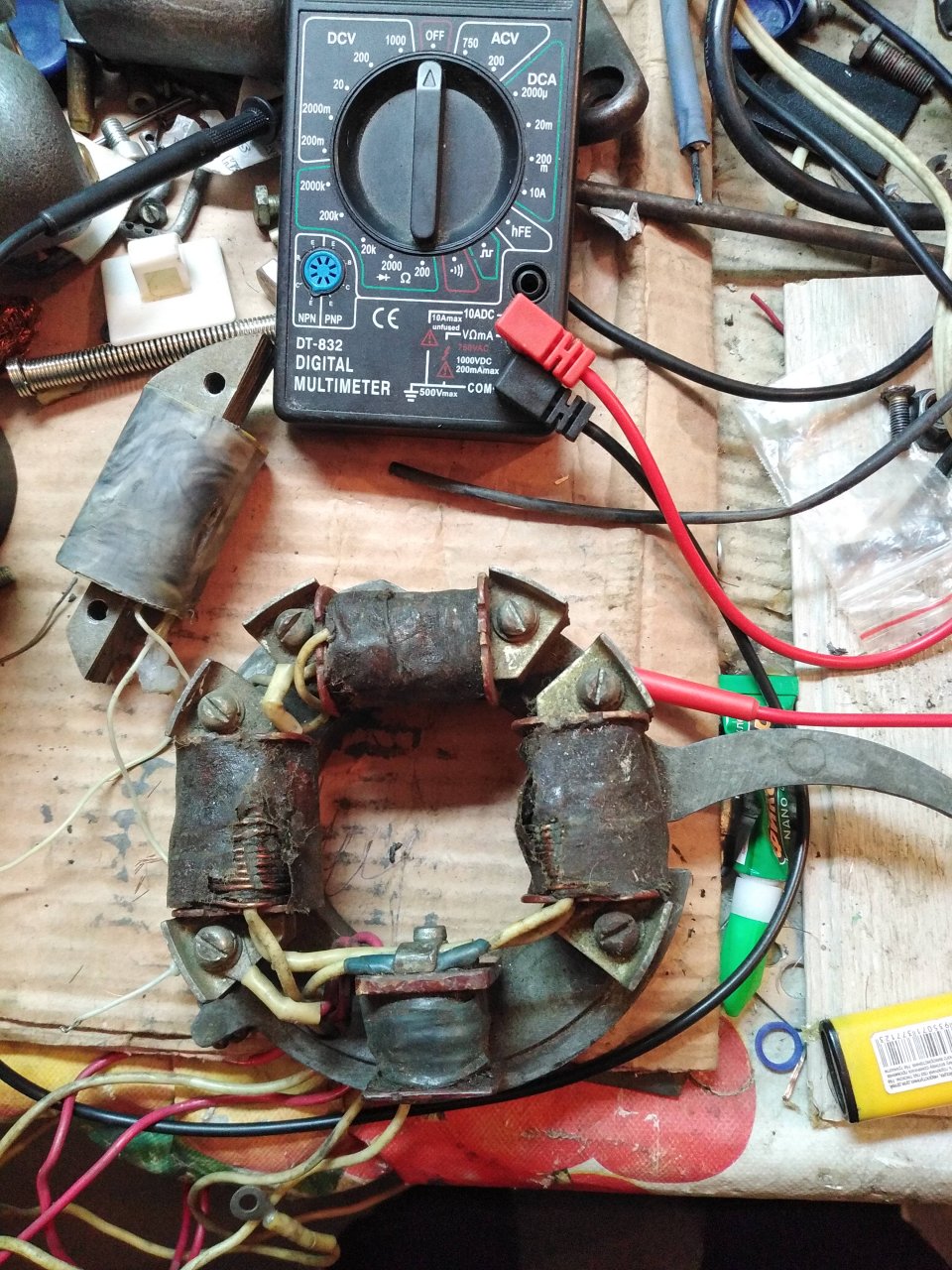

Мы земляки, могу отослать на опыты и эксперименты. Как и маховики. Состояние 6-ти магнитного идеал.! Он практически новый. Магниты супер.! Есть желание продолжить тему? Катушки я позвонил, все звонятся, датчик тоже. Есть данные по сопротивлению катушек. Сечение провода, пока не мерял, штангель на лодочной. Что скажете? Фото прилогаю..
П. С Если есть ув. форумчане у кого то инфа, готов реализовать и поблагодарить.
