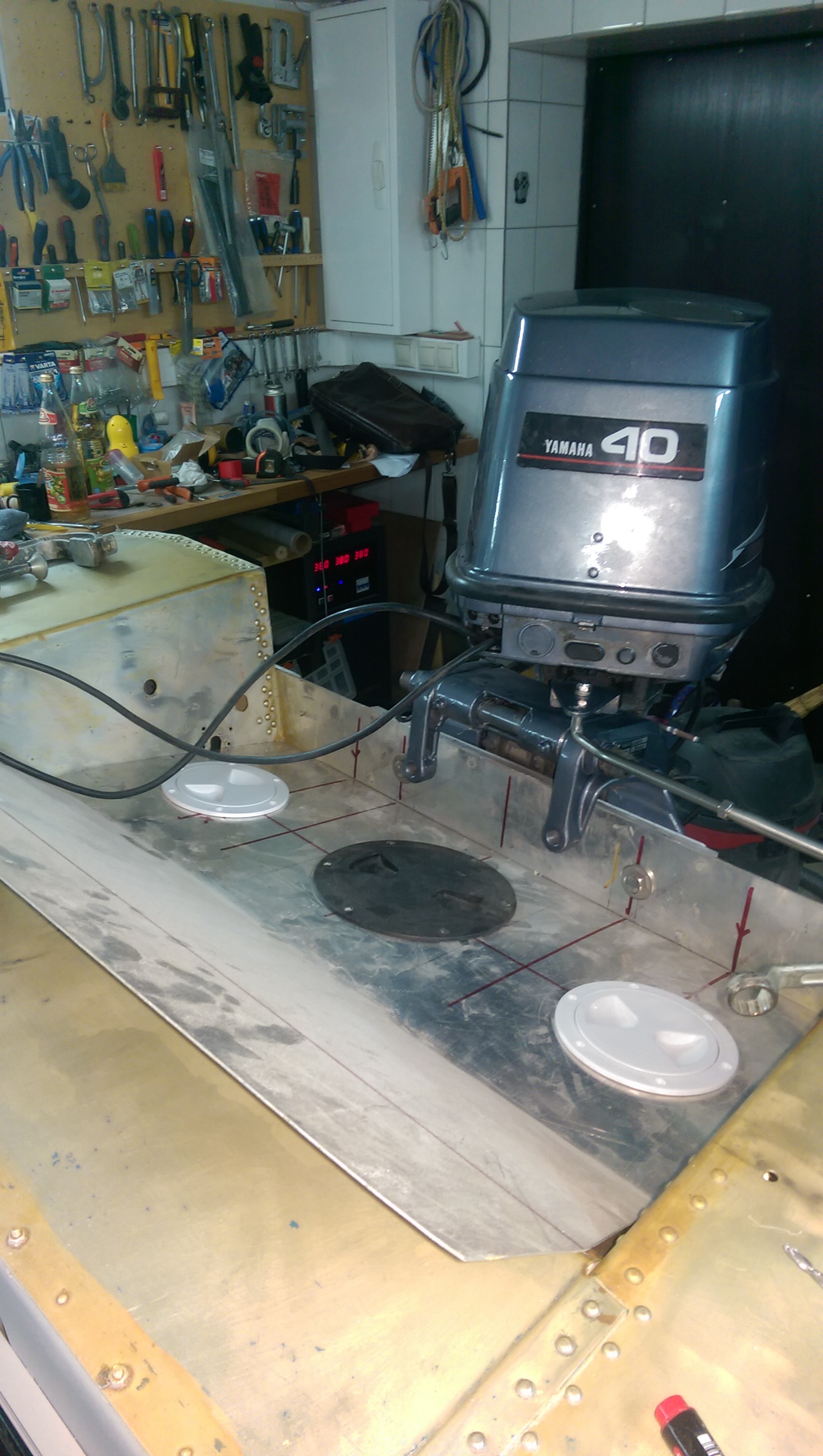

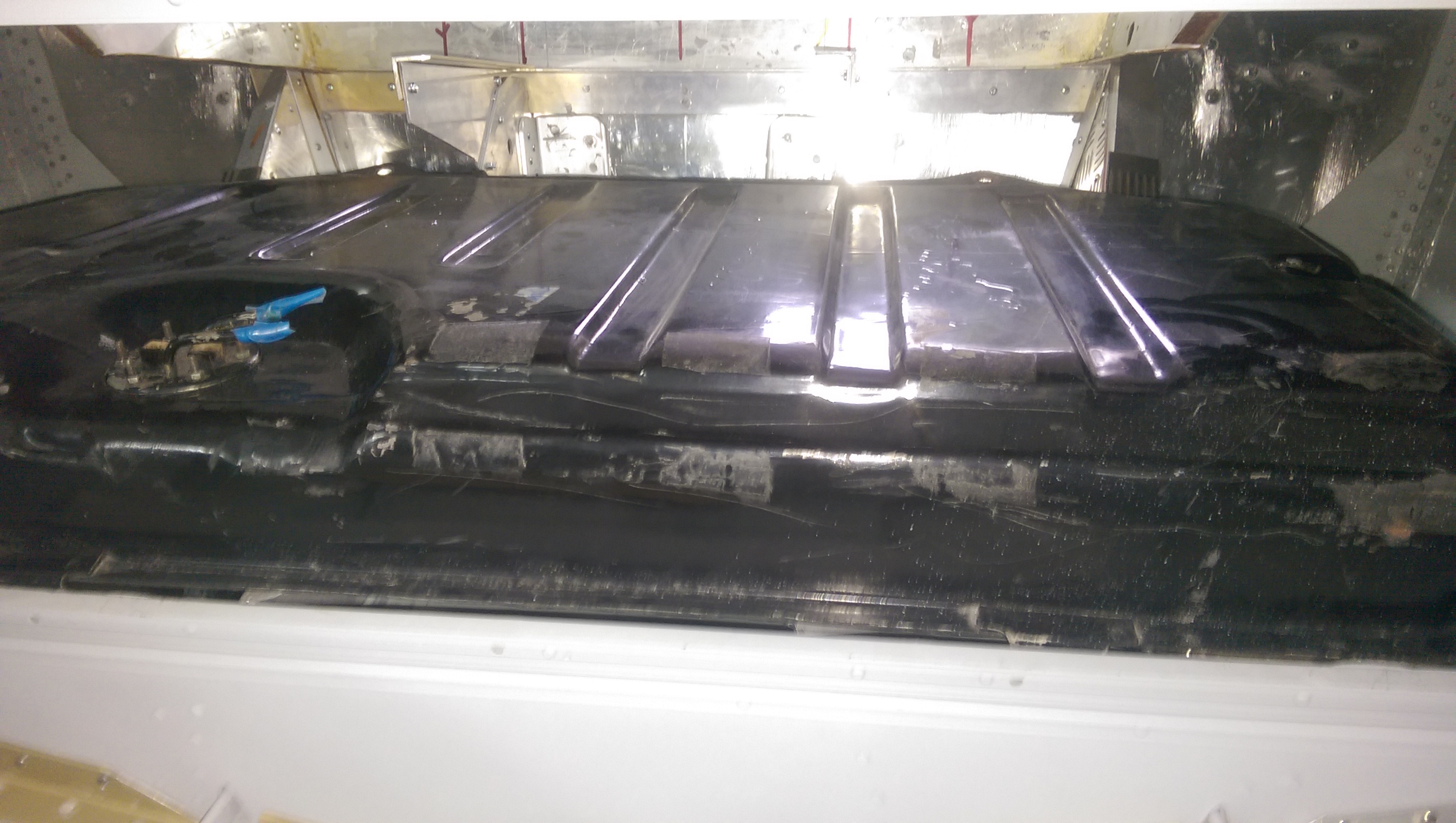

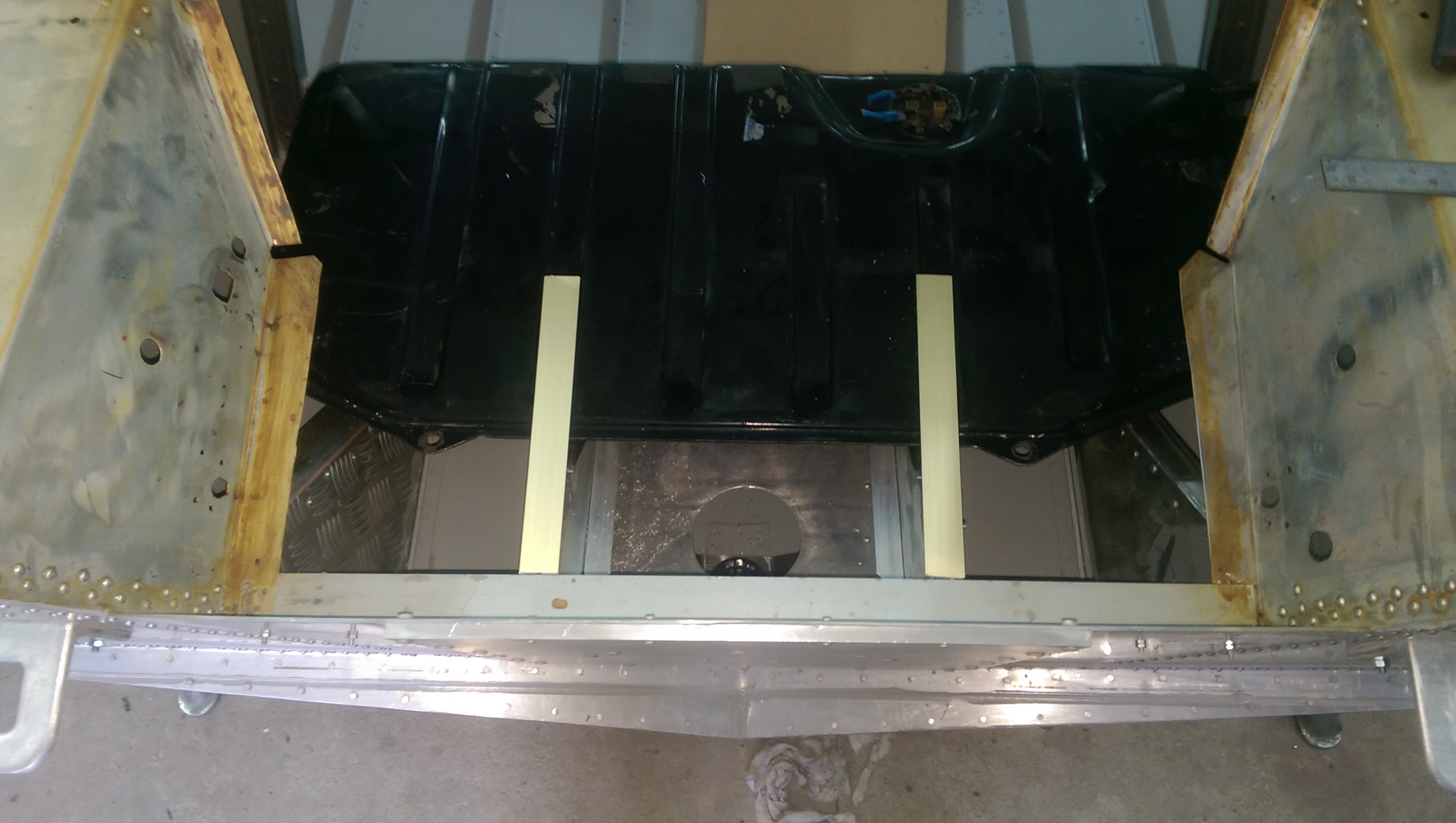

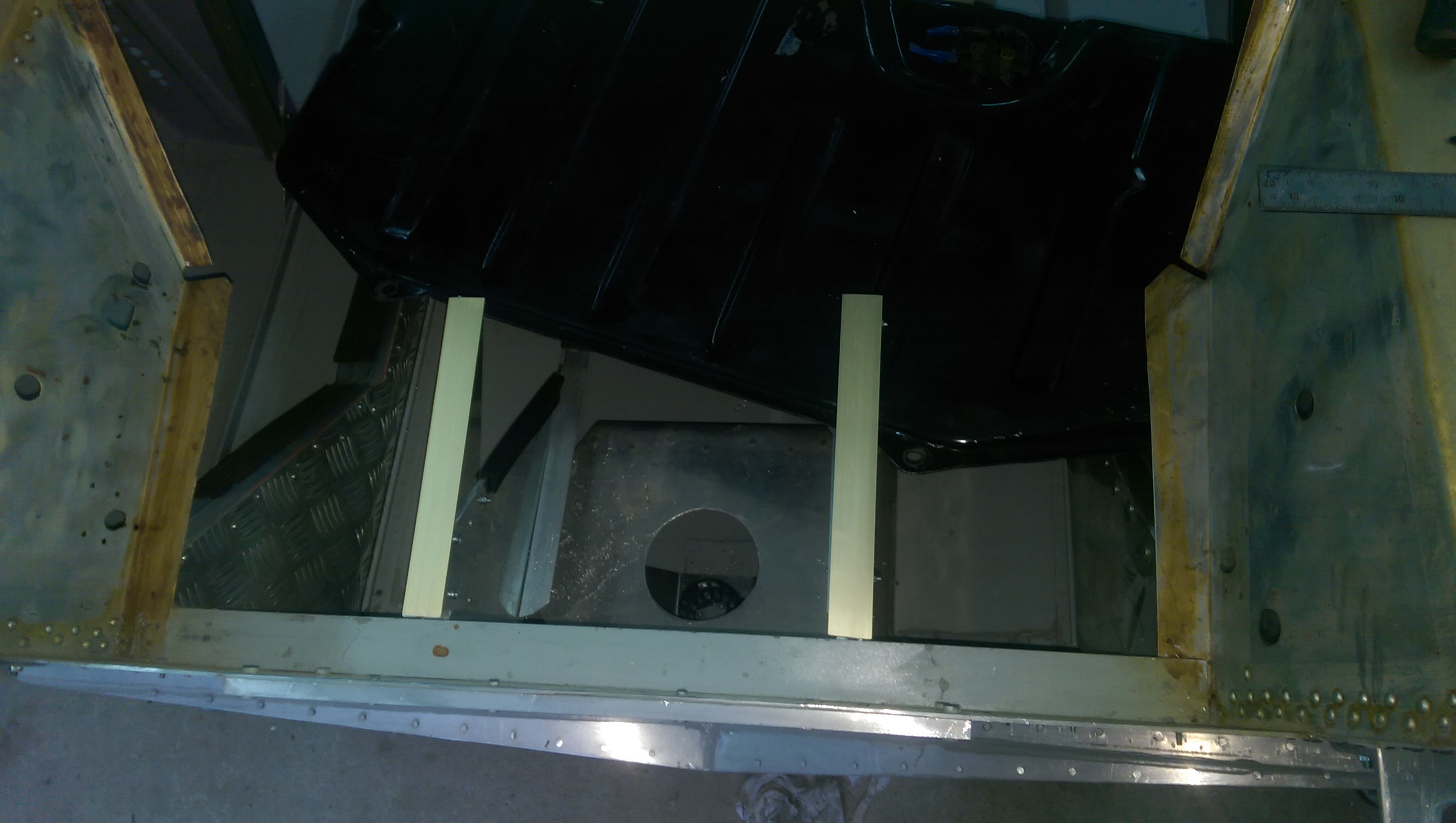

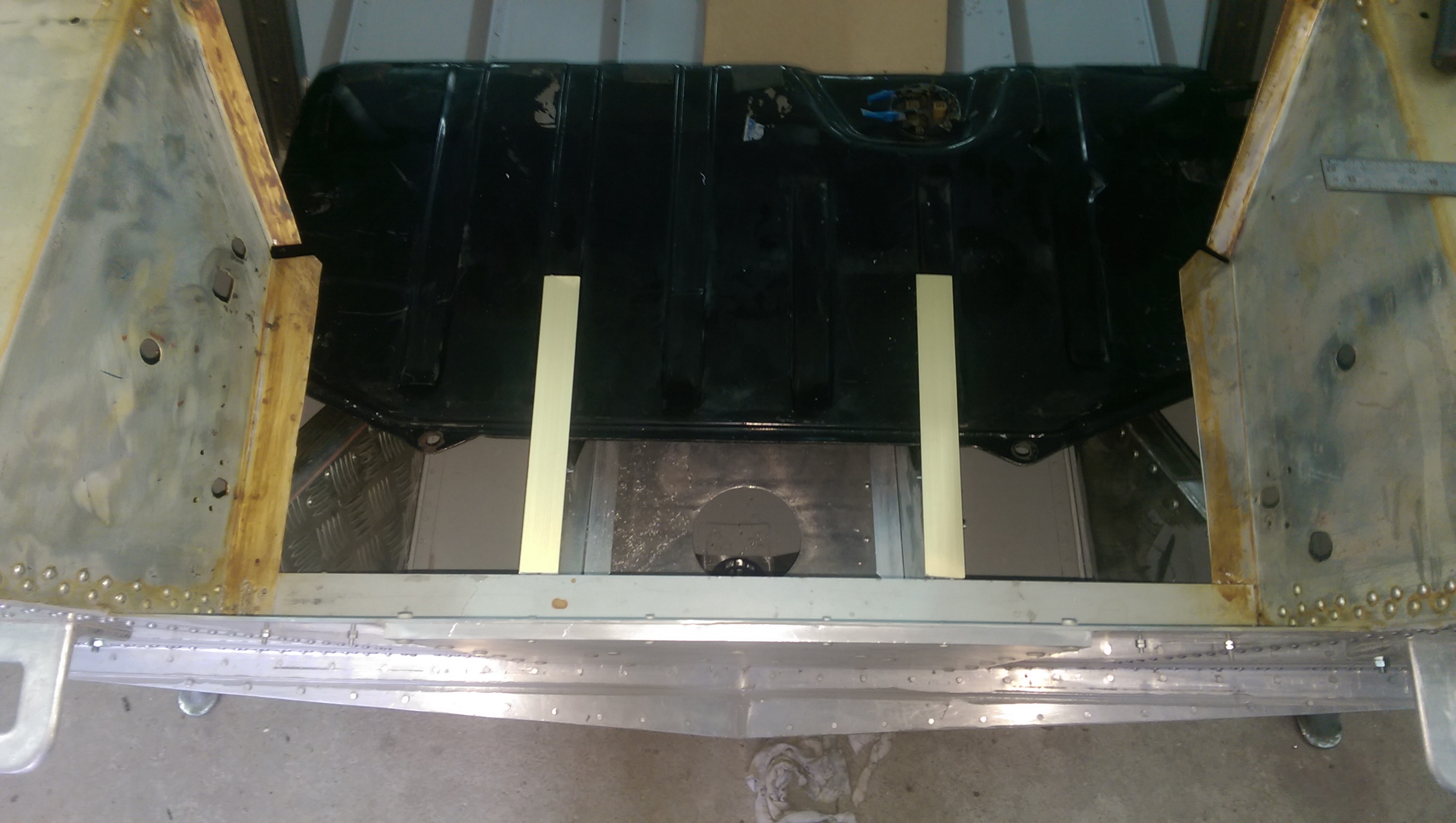

Три лючка - малые на крепление бака, большой для помпы. Доступ только через них. Бак мешает.
Времени совсем нет. Садово-огородные дела, семейные... лодка в перерывах.
Зато уголком советским разжился.
Вот теперь ДЛЯ СЕБЯ ЛЮБИМОГО , судя по фоткам.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Вот теперь ДЛЯ СЕБЯ ЛЮБИМОГО , судя по фоткам.

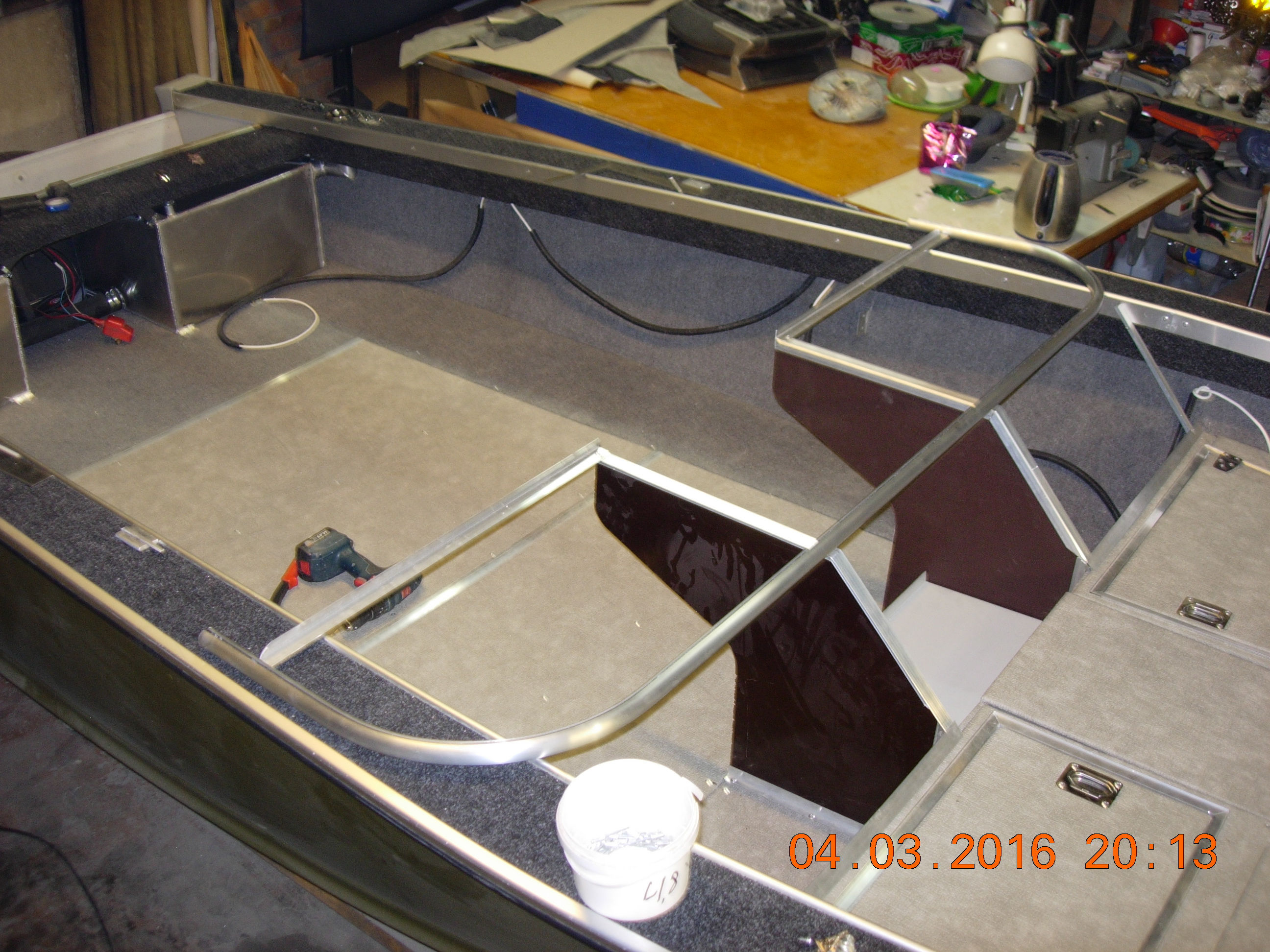

Вот теперь для себя любимого. Все проклепано. Разница, с тем что было значительная. Силовой набор стал ощутимо жестче. Днище немного натянулось и, субъективно, звучит по-другому. Переднюю шпацию усилю позже, увязав с постом управления.
Олег, спасибо тебе еще раз!


Вложения

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

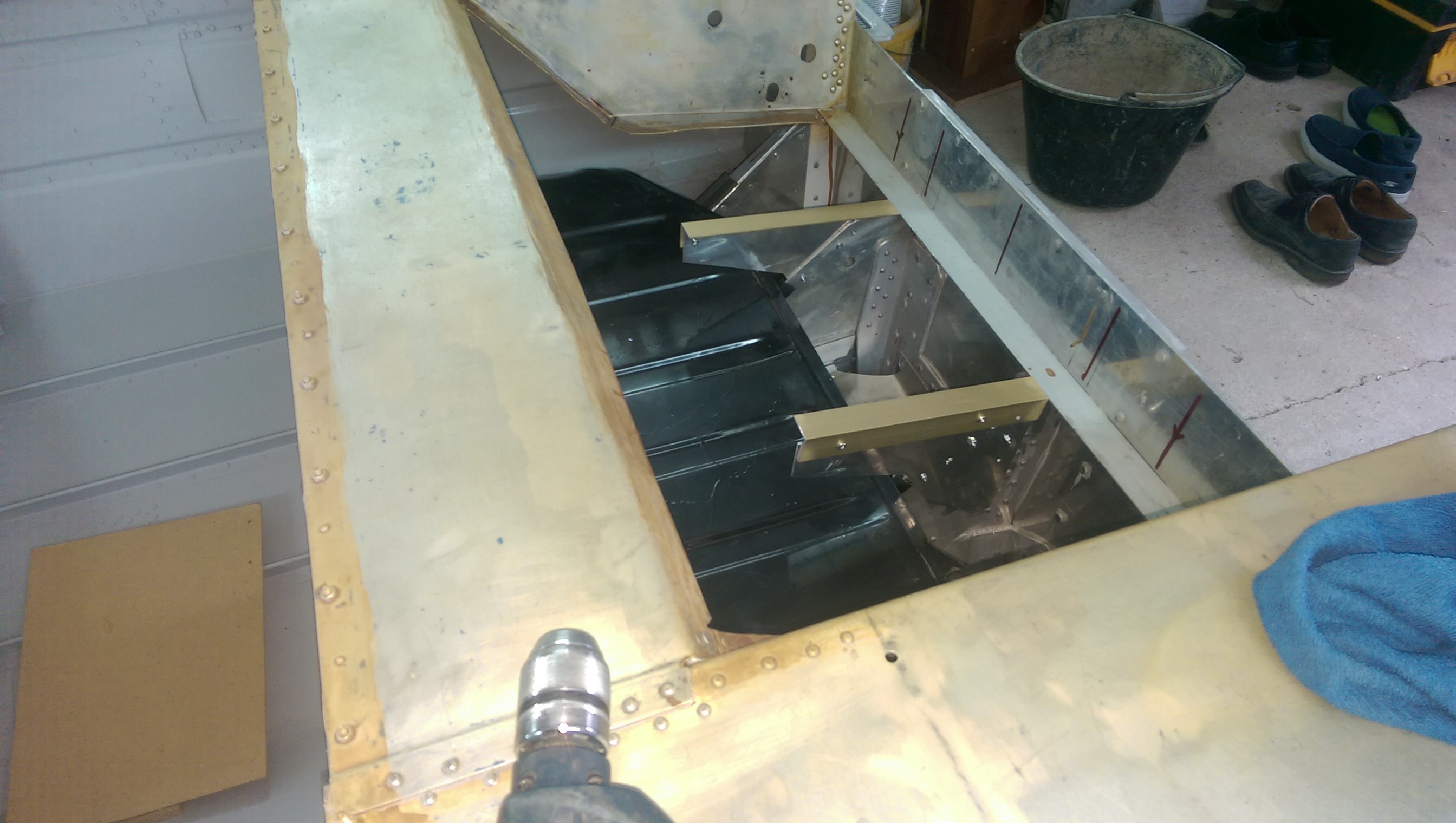

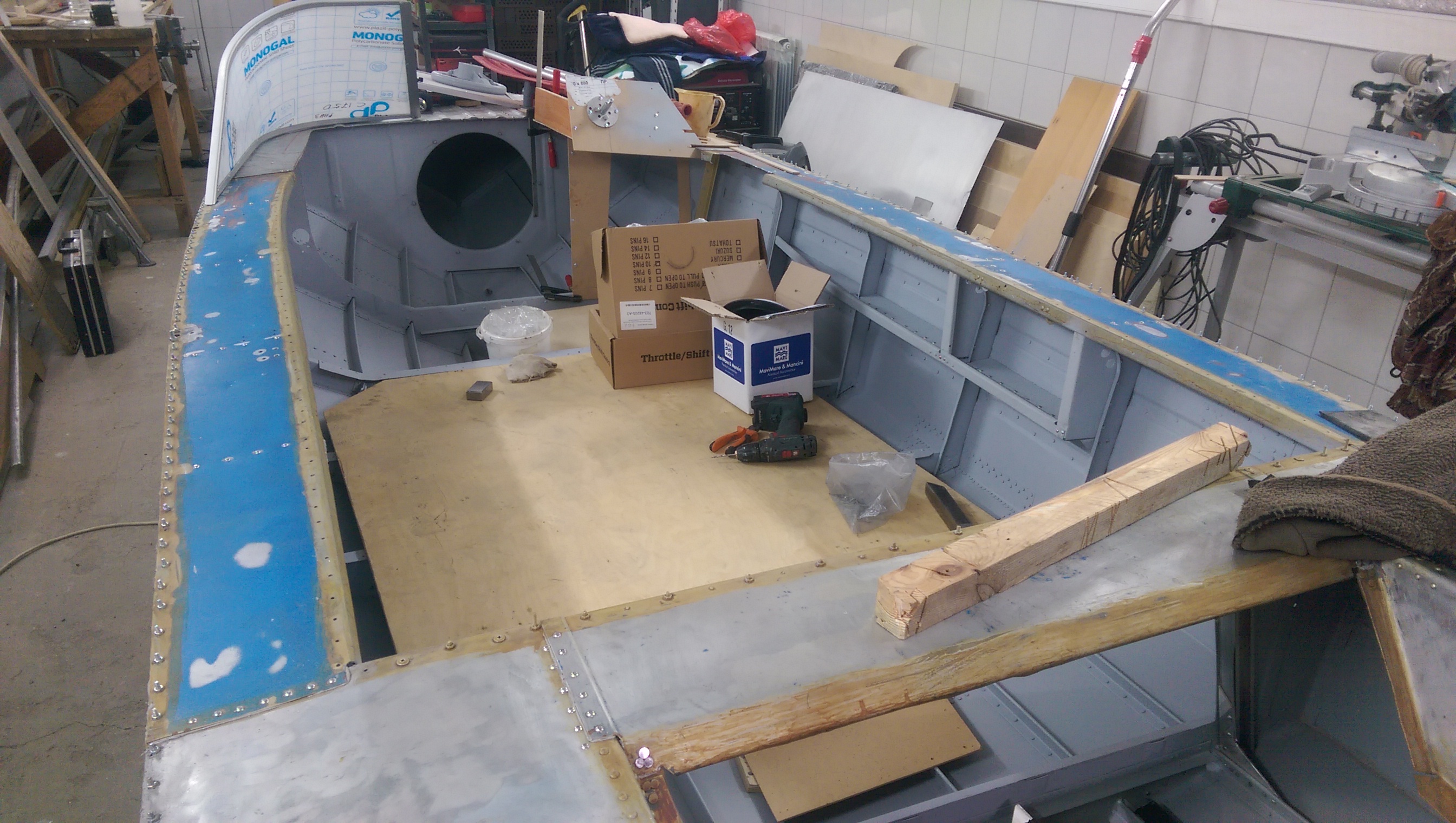

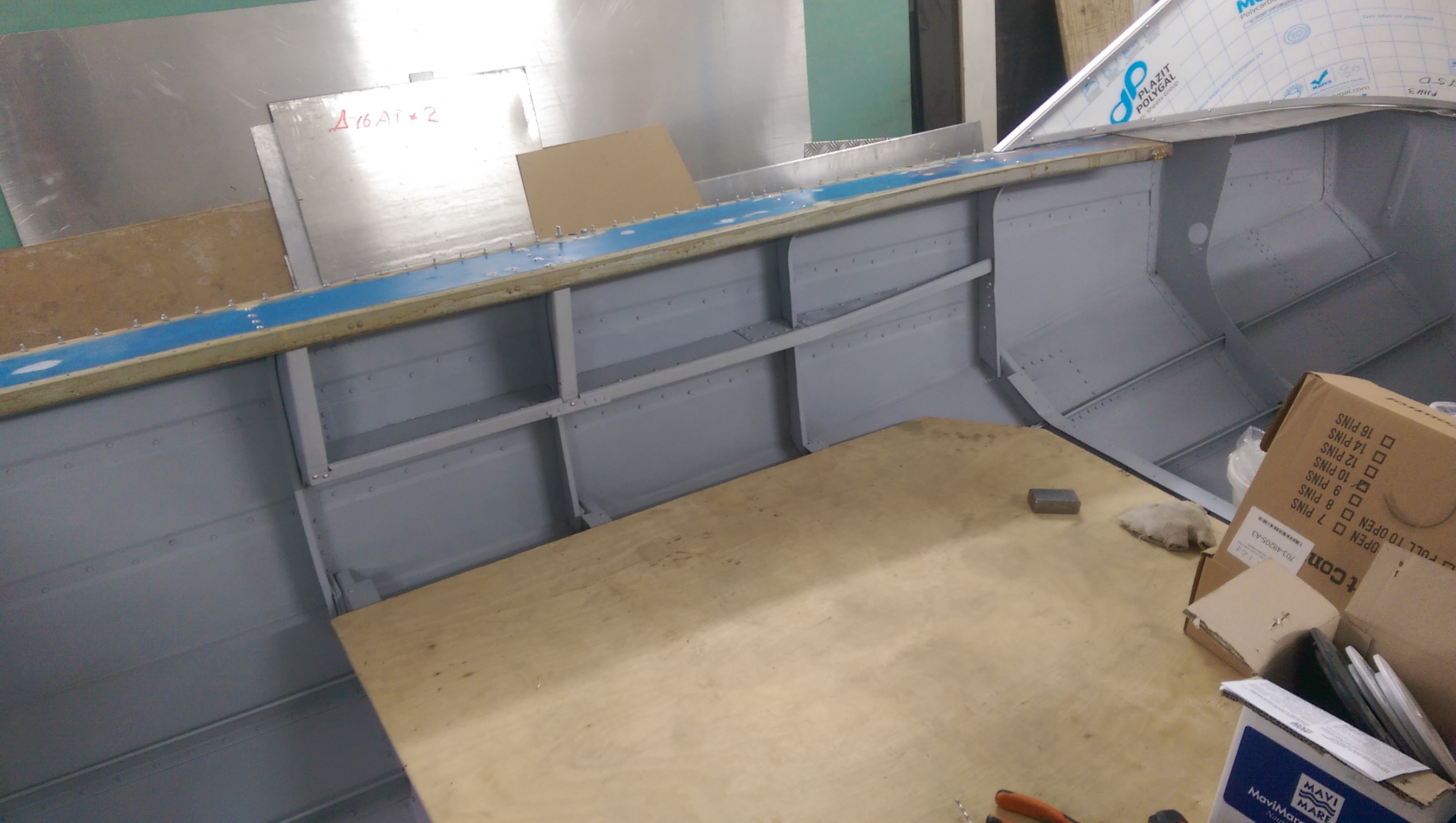

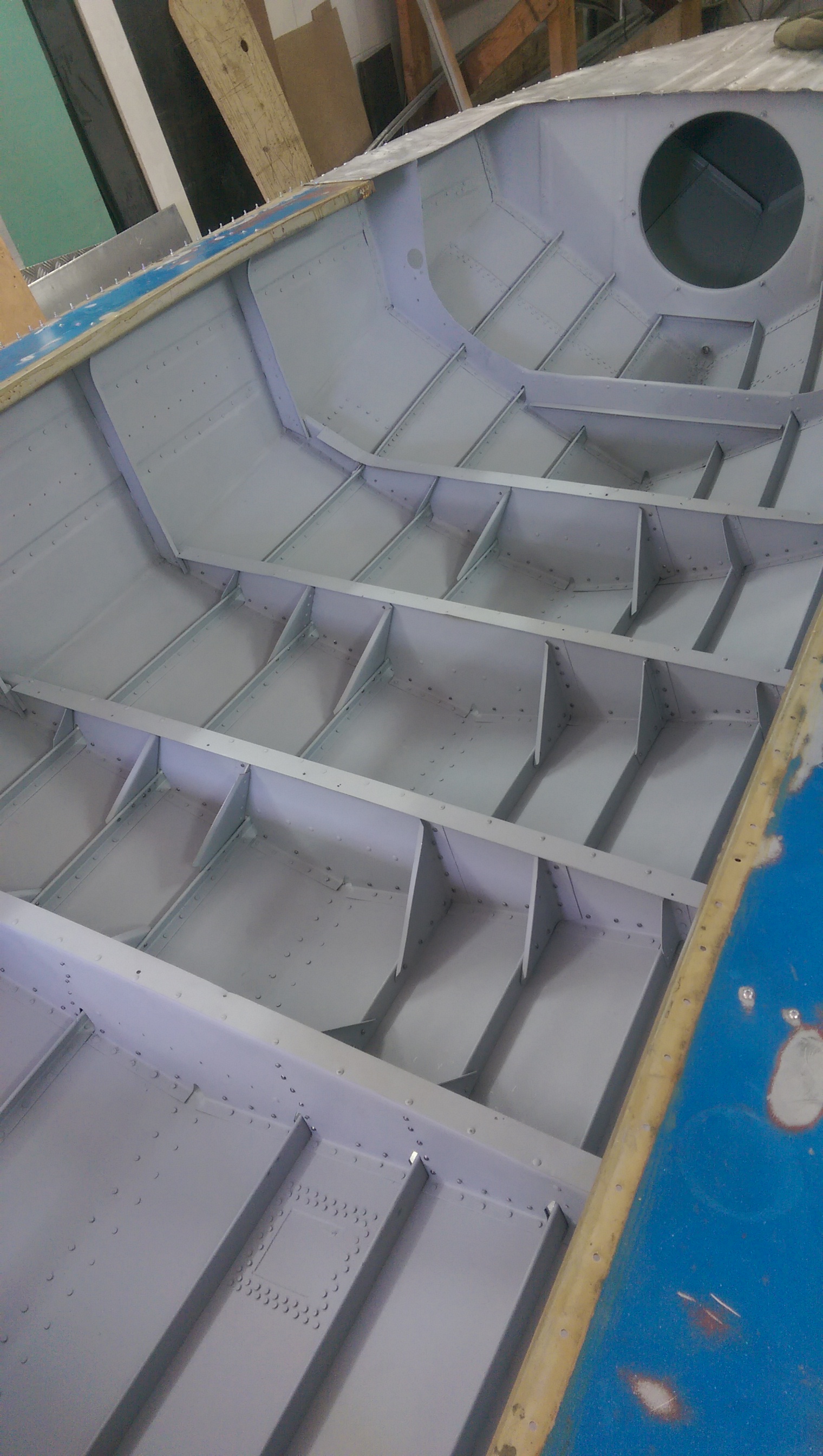

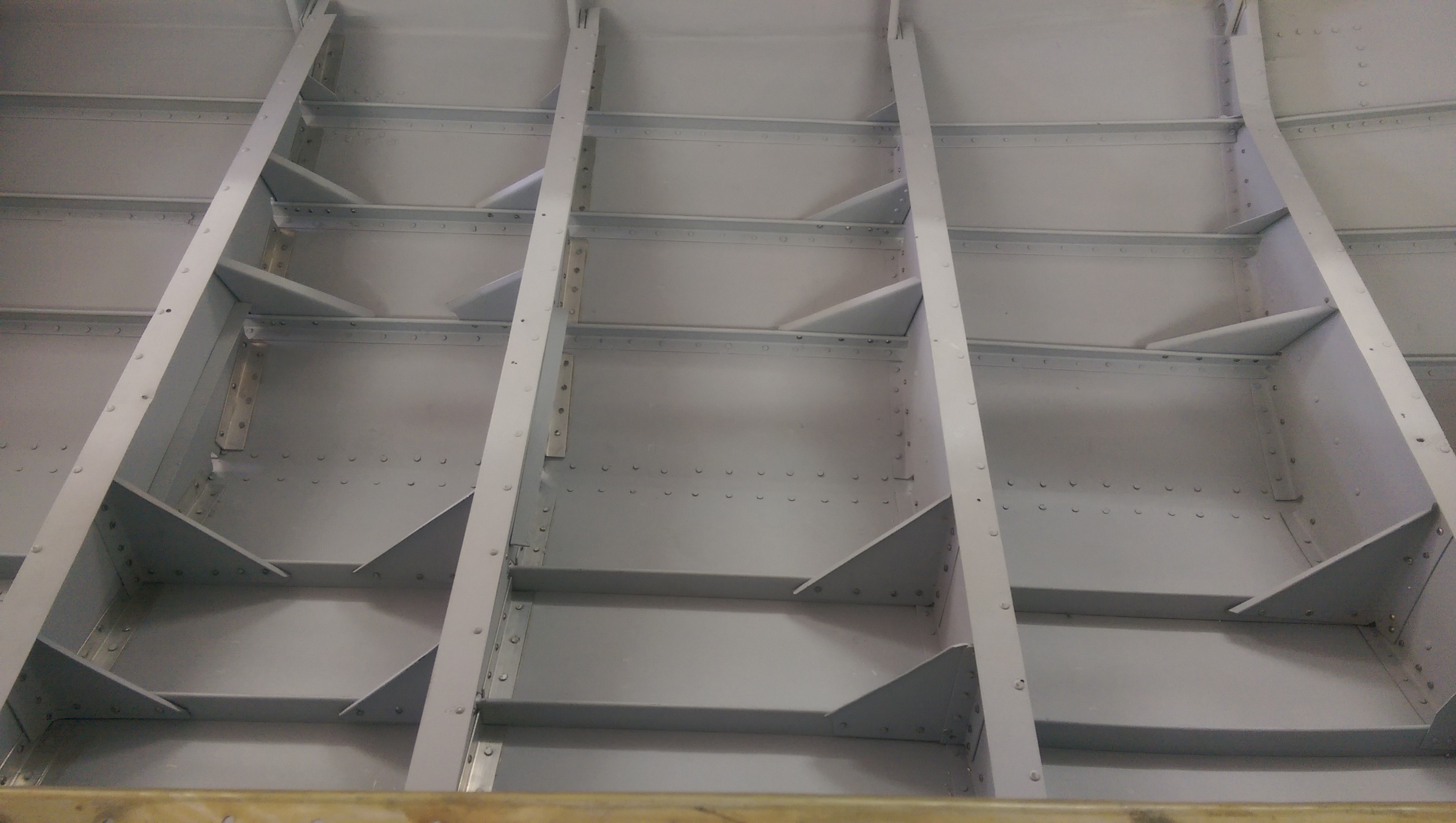

Постепенно начинаем обрастать. Вернул на место заводские полки. Сколько же там заклепок!


Вложения

Арчибальд

капитан 1-го ранга
Регистрация
18.10.2015
Сообщения
2 812
Карма
1 066
Город
Сызрань
Имя
Александр
Лодка
Казанка 5М
Мотор
HIDEA 40 FES
Во, процесс прёт.:good:


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

Арчибальд

капитан 1-го ранга
Регистрация
18.10.2015
Сообщения
2 812
Карма
1 066
Город
Сызрань
Имя
Александр
Лодка
Казанка 5М
Мотор
HIDEA 40 FES
Ну ничего, всё ещё устроится. Я когда лодку делал после покупки, спустил в августе.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

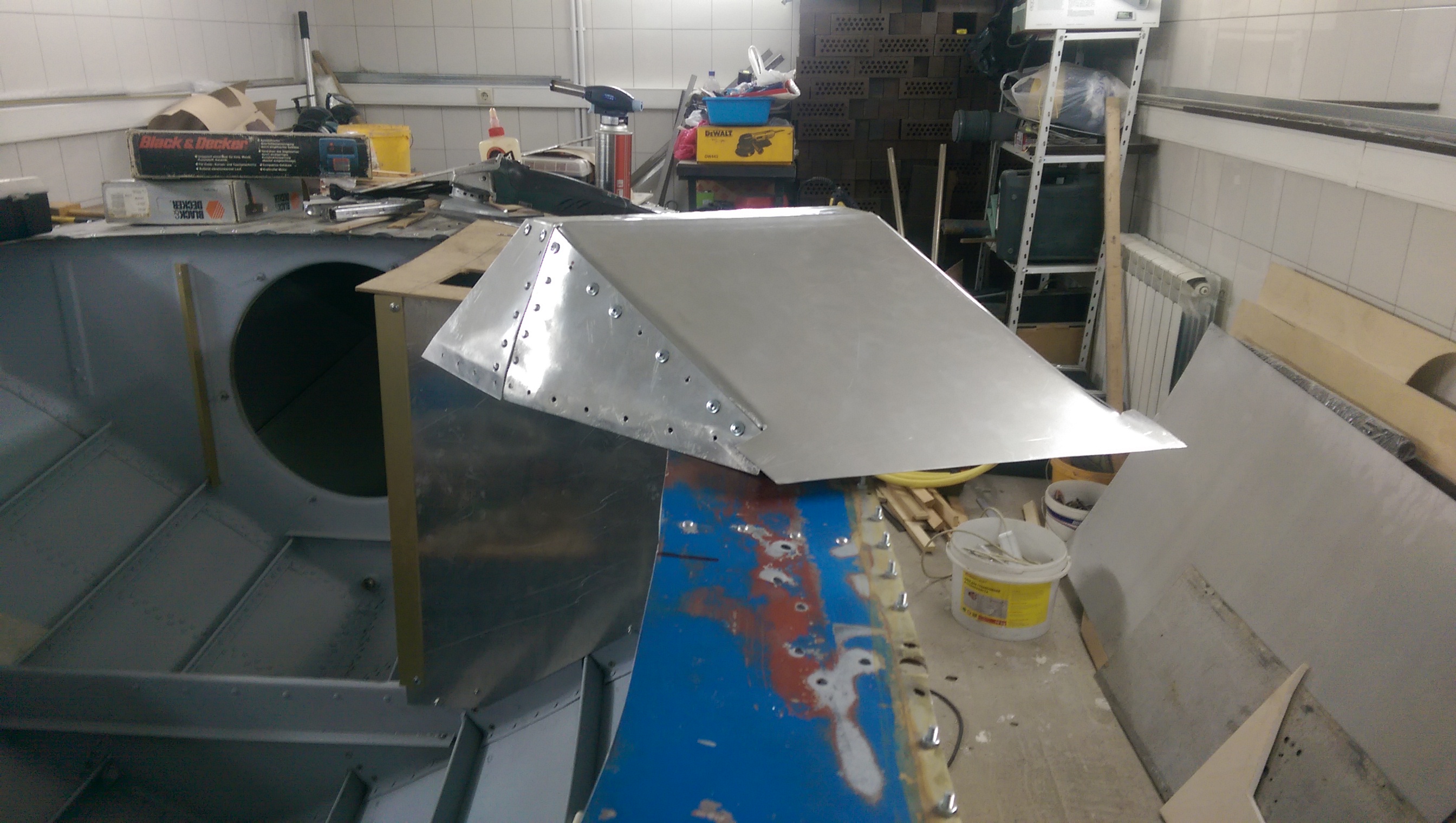

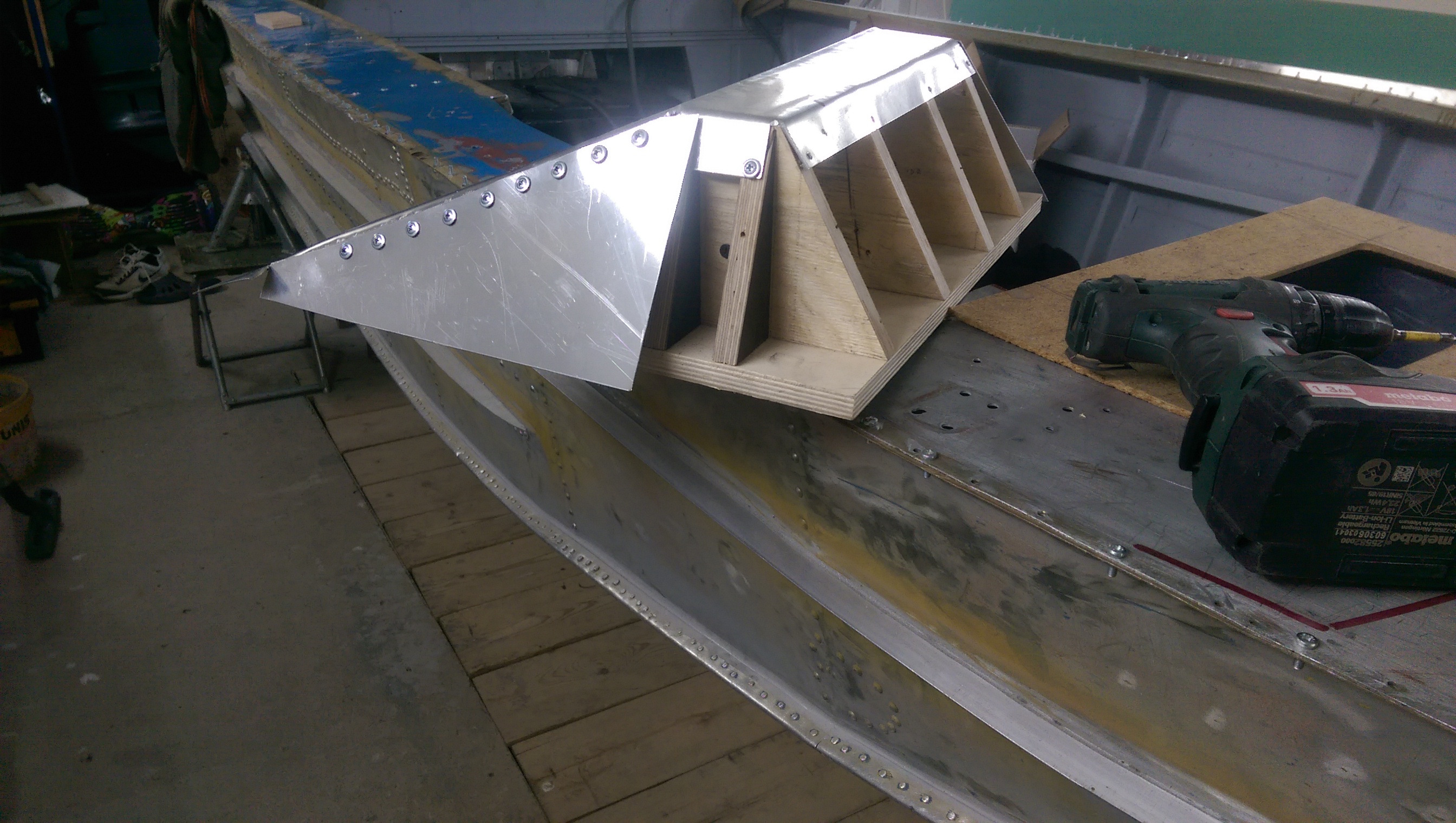

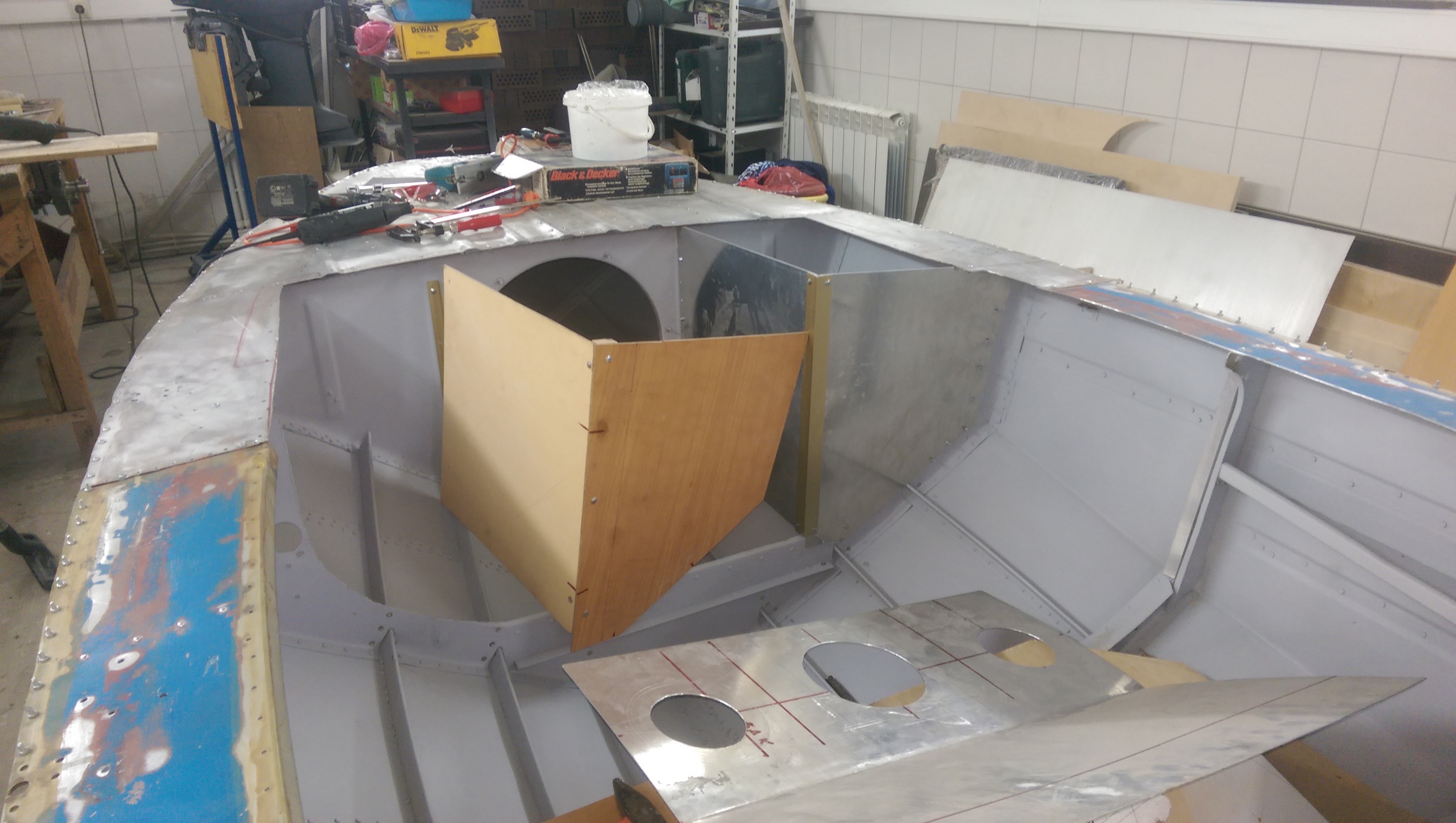

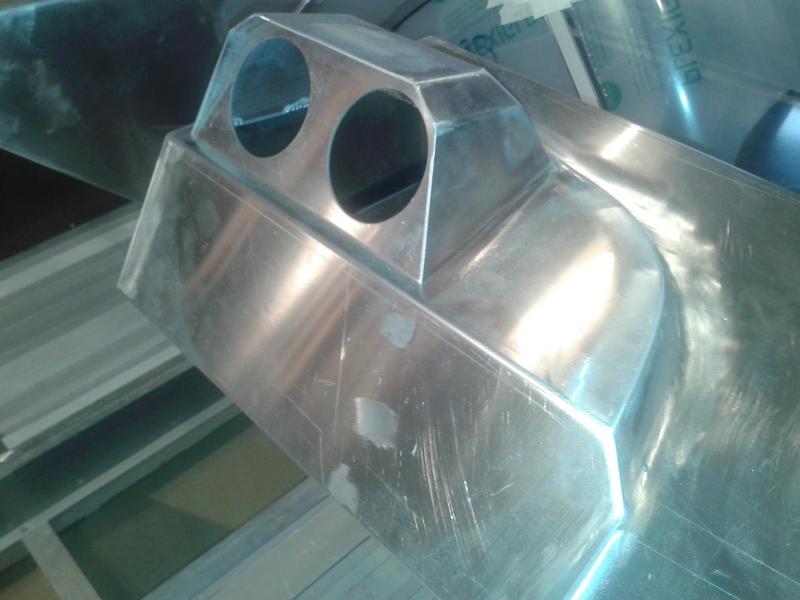

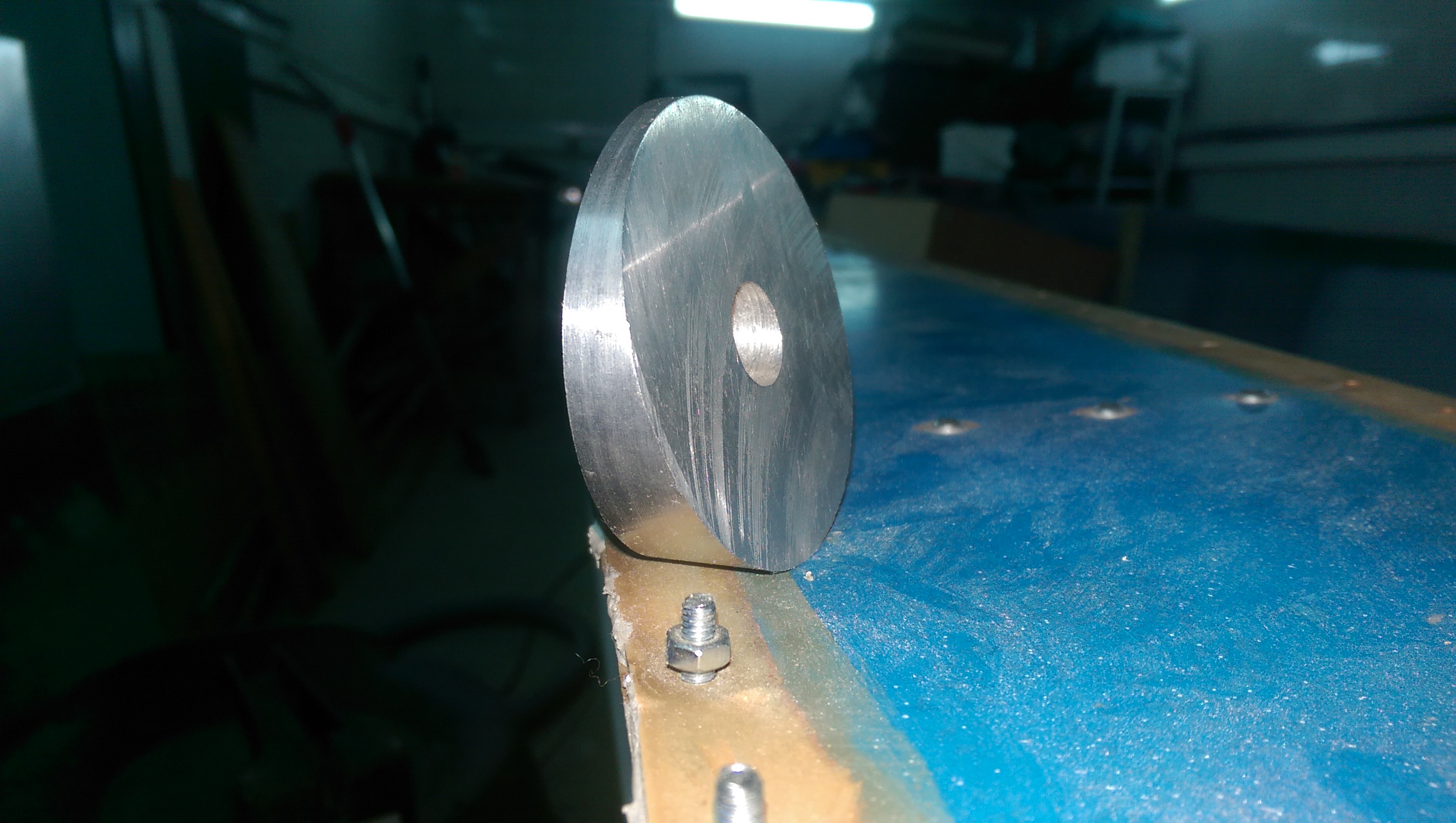

Едем дальше. Начали делать консоль. Шаблон из фанеры, по нему изделие из металла. Подгонять сложно.

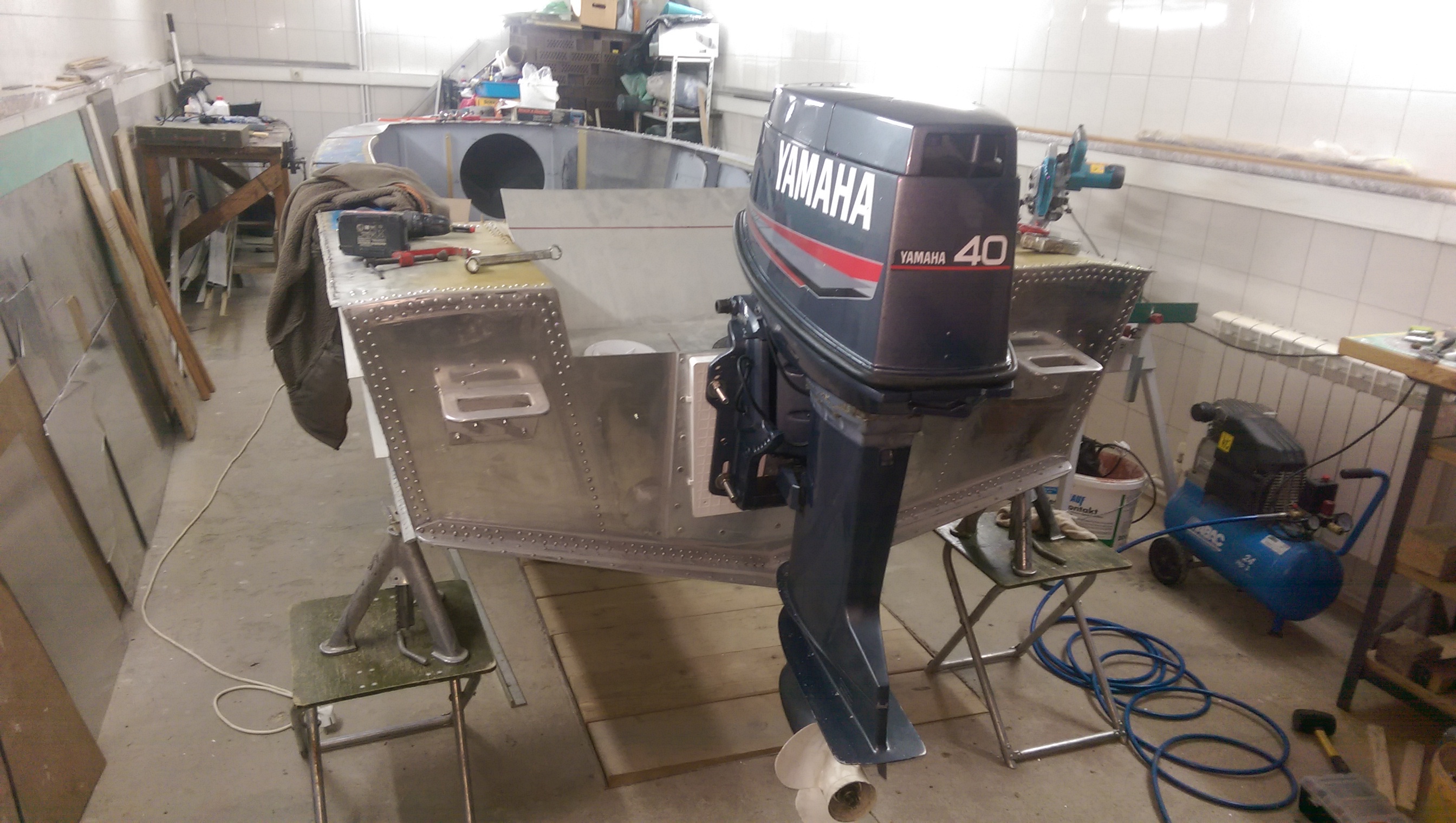

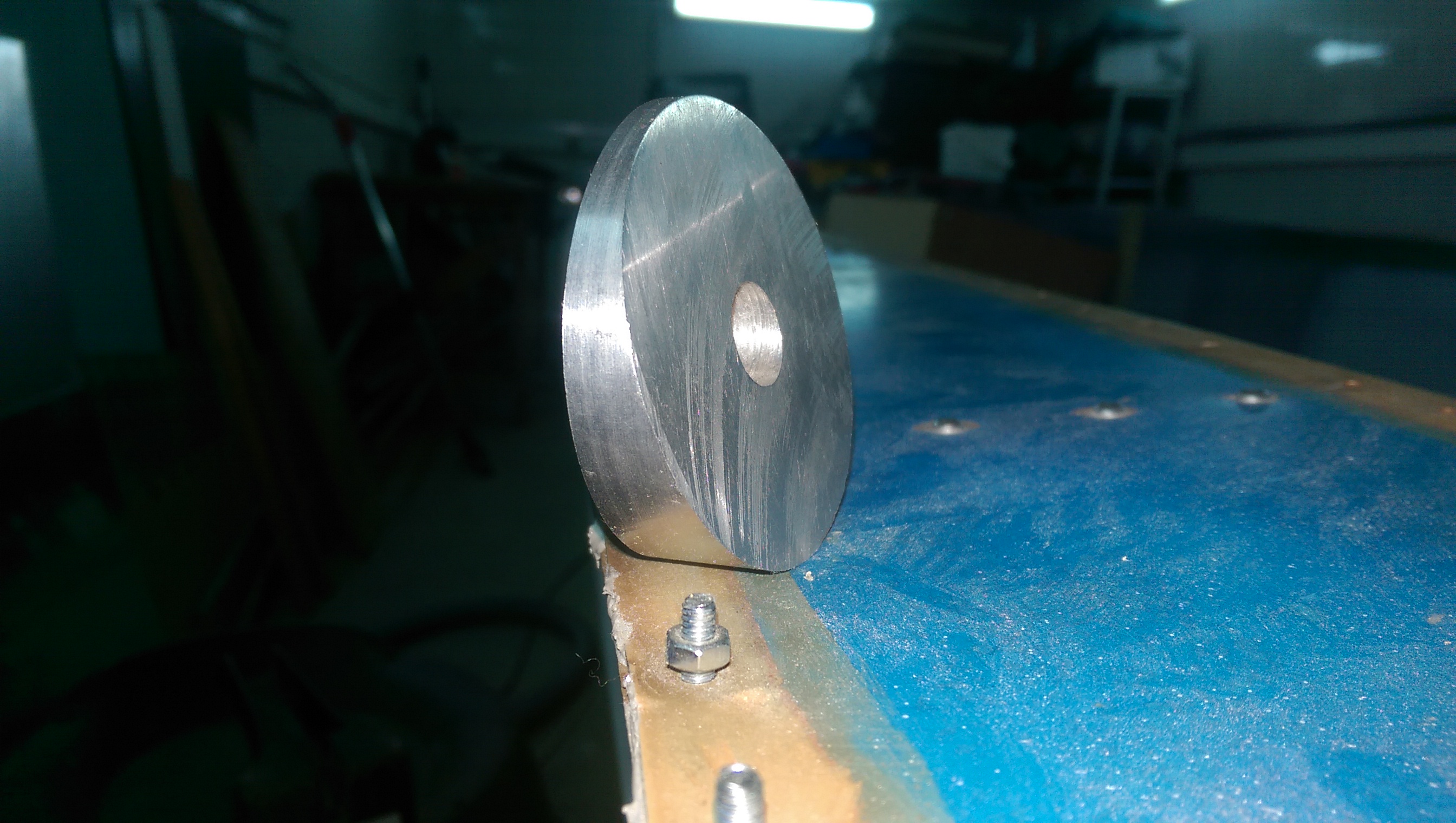

Заказали шайбы, чтоб компенсировать угол относительно клина и отверстий под мотор на транце. Можно справиться и навешивать мотор.

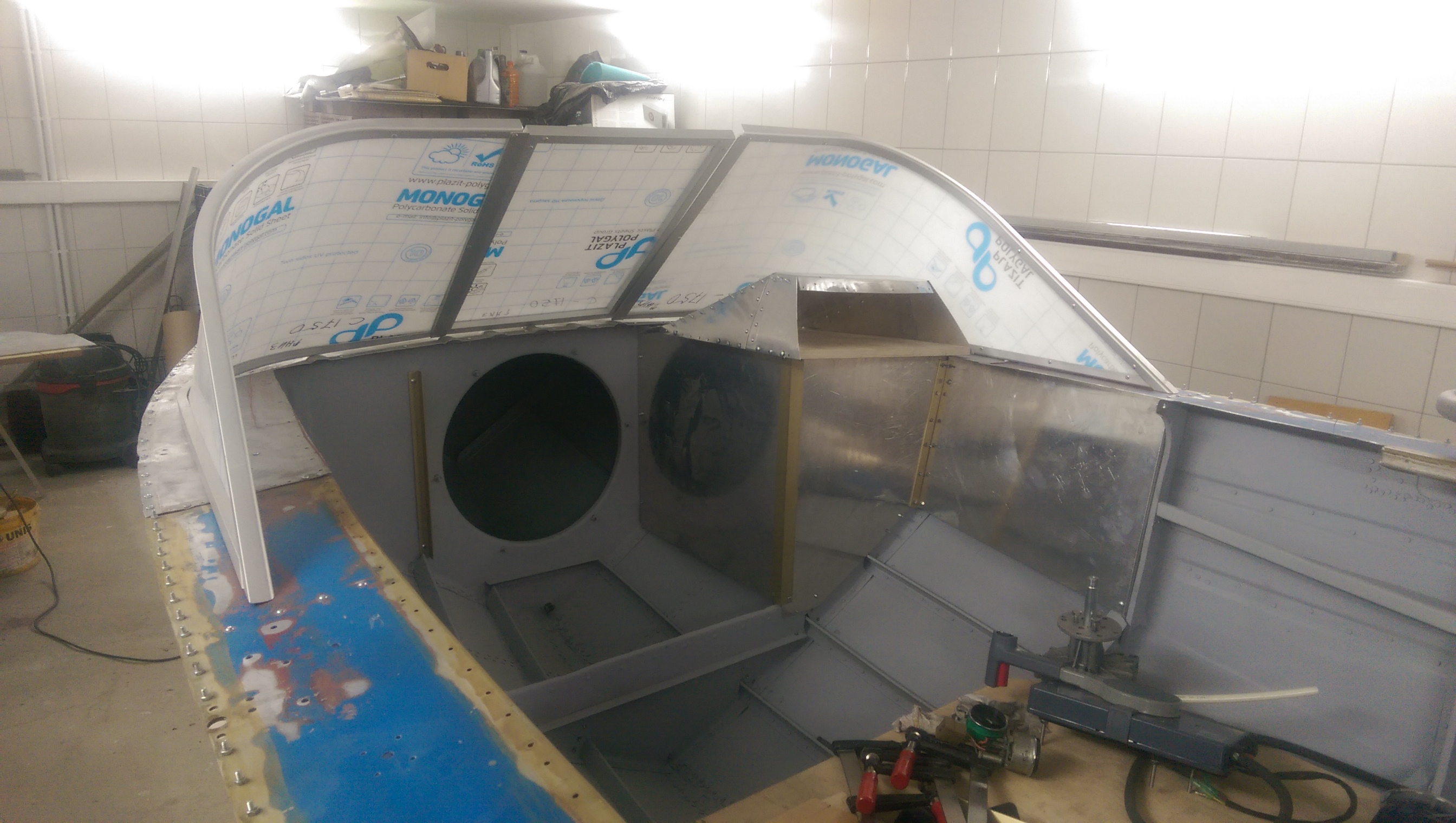

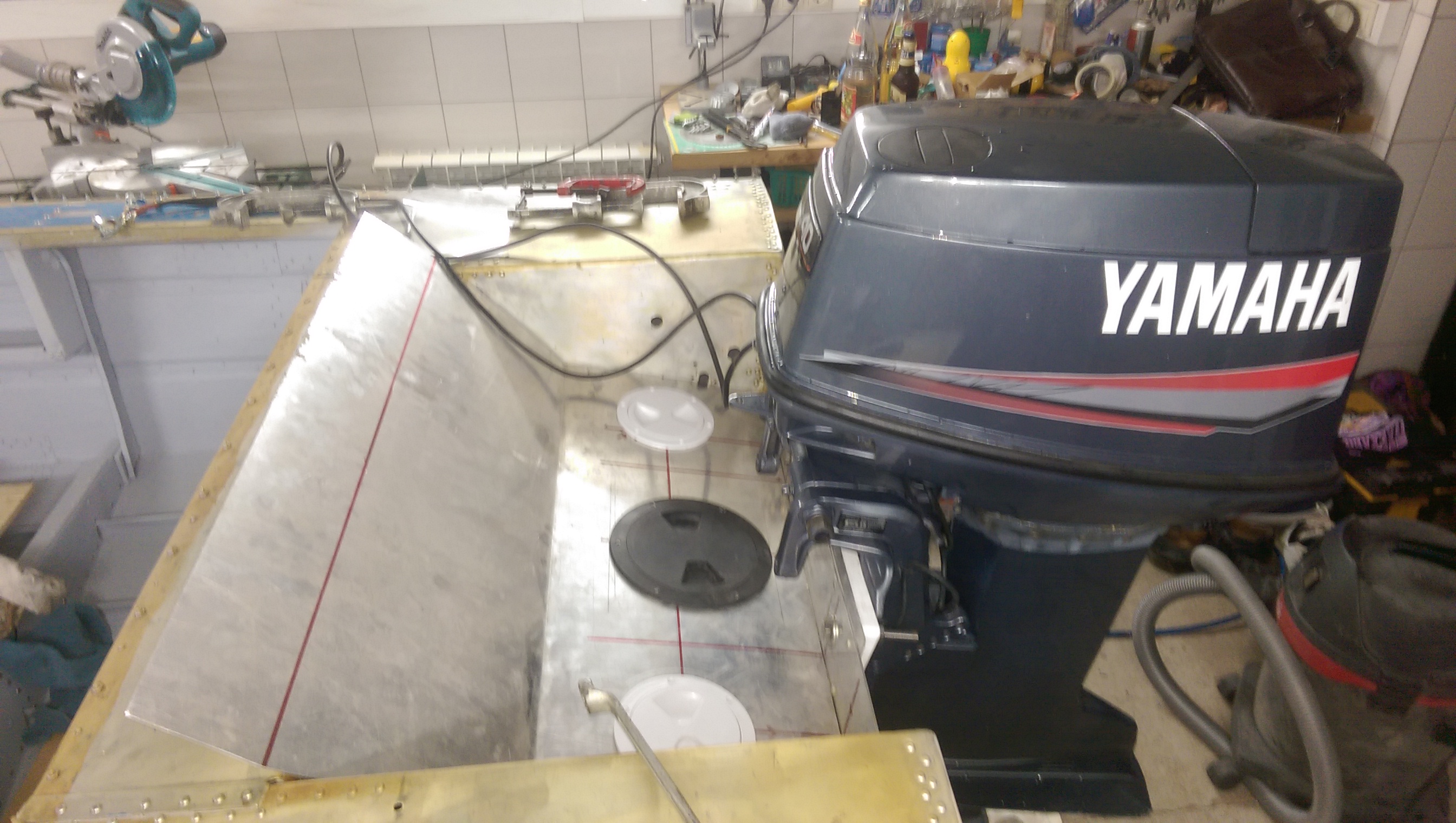

Усилили рецесс. На нем можно танцевать теперь. Пока все на болтах.


Вложения

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

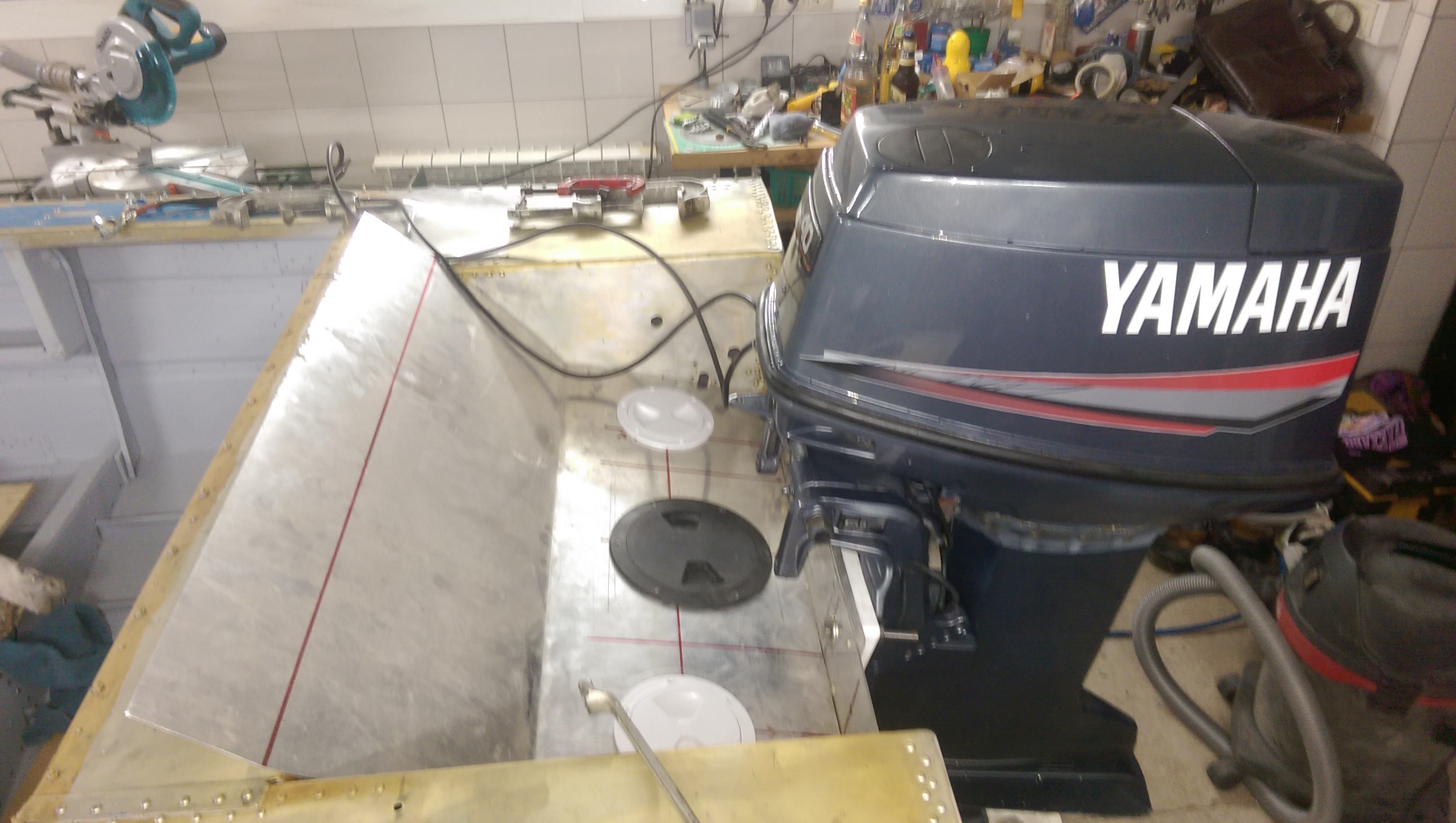

Повесили... Можно зашивать рецесс.


Вложения

Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 173
Карма
1 330
Возраст
53
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
А у тебя что написано в судовом о максимально допустимых лошадях?


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
А у тебя что написано в судовом о максимально допустимых лошадях?
Вопрос решабельный. Я писал об этом зимой, когда брал мотор. На прошлой неделе получил переподтверждение. Регистрация через документацию на усиление транца.
Мотор сидит как влитой даже без крышки рецесса, а она, к стати, у меня часть силовой структуры. В итоге получится практически куб, который распределяет всю нагрузку по корпусу.
Клиновидные шайбы не подошли, вернее с углом отверстий мы скорее накосячили. Без них все хорошо встало.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Коллеги, Как правильно реализовать страховку мотора с гидравликой, чтоб в кокпит не влетел. Это логично сделать, пока рецесс не зашит. Буду благодарен за фото.


amsterdaman

ст. лейтенант
Регистрация
01.12.2017
Сообщения
307
Карма
82
Возраст
37
Город
Кирово-Чепецк
Имя
Александр
Лодка
Волжанка 46 Fish есть, Южанка 2 была, Badger FL330 был
Мотор
Yamaha F60FETL есть, Yamaha 40 VEOS был, NM 9.8 BS был
Коллеги, Как правильно реализовать страховку мотора с гидравликой, чтоб в кокпит не влетел. Это логично сделать, пока рецесс не зашит. Буду благодарен за фото.

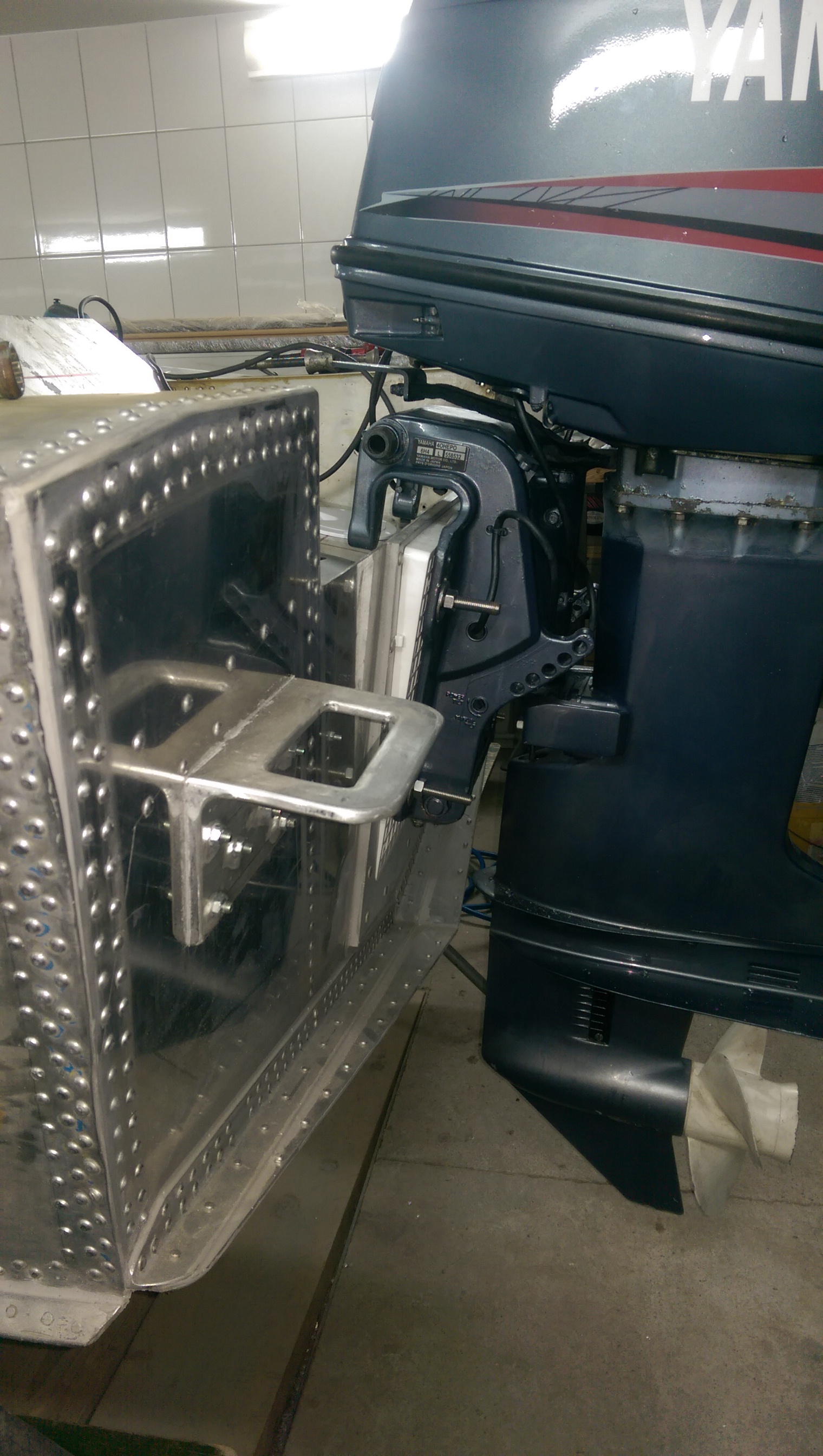

У нас (да и думаю не только у нас), делают вот так:



BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
У нас (да и думаю не только у нас), делают вот так:
Сделано красиво, но что-то мне кажется, что эта конструкция не спасет, если лопнет струбцина - ось останется на транце, а мотор отлетит. Я про трос/цепь который крепится к транцу и ноге и не даст мотору залететь внутрь.
Была тема, не помню где, где описан случай поломки именно струбцины с печальными последствиями.


amsterdaman

ст. лейтенант
Регистрация
01.12.2017
Сообщения
307
Карма
82
Возраст
37
Город
Кирово-Чепецк
Имя
Александр
Лодка
Волжанка 46 Fish есть, Южанка 2 была, Badger FL330 был
Мотор
Yamaha F60FETL есть, Yamaha 40 VEOS был, NM 9.8 BS был
Ну я даже не знаю, тогда нужно весь мотор обмотать цепями, вдруг что-то отлетит, шутка:D. Конструкция на фото как минимум призвана гасить мощность удара о препятствие путем откидки мотора вверх.


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
5 915
Карма
2 100
Возраст
58
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
......мне кажется, что эта конструкция не спасет, если лопнет струбцина - ось останется на транце..........
При такой конструкции, струбцину поломать это надо постараться-) при наезде на препятствие "удара" по струбцине не будет, мотор просто откинется вверх.
Туда бы ещё лифт добавить, пусть механический, вообще было самое то.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Ну я даже не знаю, тогда нужно весь мотор обмотать цепями, вдруг что-то отлетит, шутка:D. Конструкция на фото как минимум призвана гасить мощность удара о препятствие путем откидки мотора вверх.
Спасибо, про откидку не допер. Вот где собака зарыта! Решение грамотное, но использовать его (по крайней мере сейчас) не буду.
Помудрю с тросами. Фото и описания видел, но не помню где. Там все очень просто.


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
5 915
Карма
2 100
Возраст
58
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м

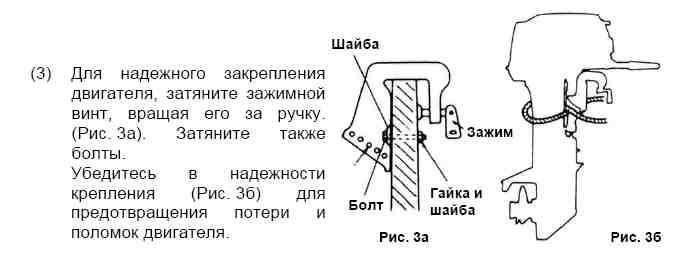

В мануале тохи обмотку тросом так рисуют:
страховка  плм.jpg


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
В мануале тохи обмотку тросом так рисуют:Посмотреть вложение 129384
Как-то так, но есть нюансы. Это румпель и страховка, если струбцины не затянуты и мотор слетает с транца. Там тоже есть нюансы. Могу попозже изложить, если интересно - с налодонника не удобно.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

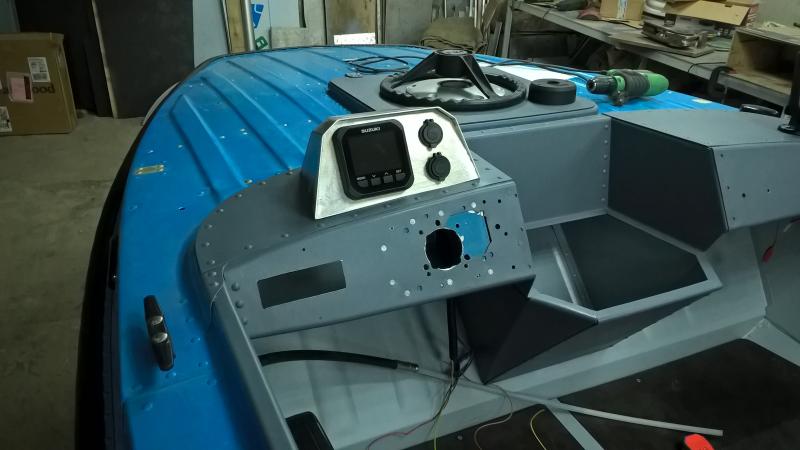

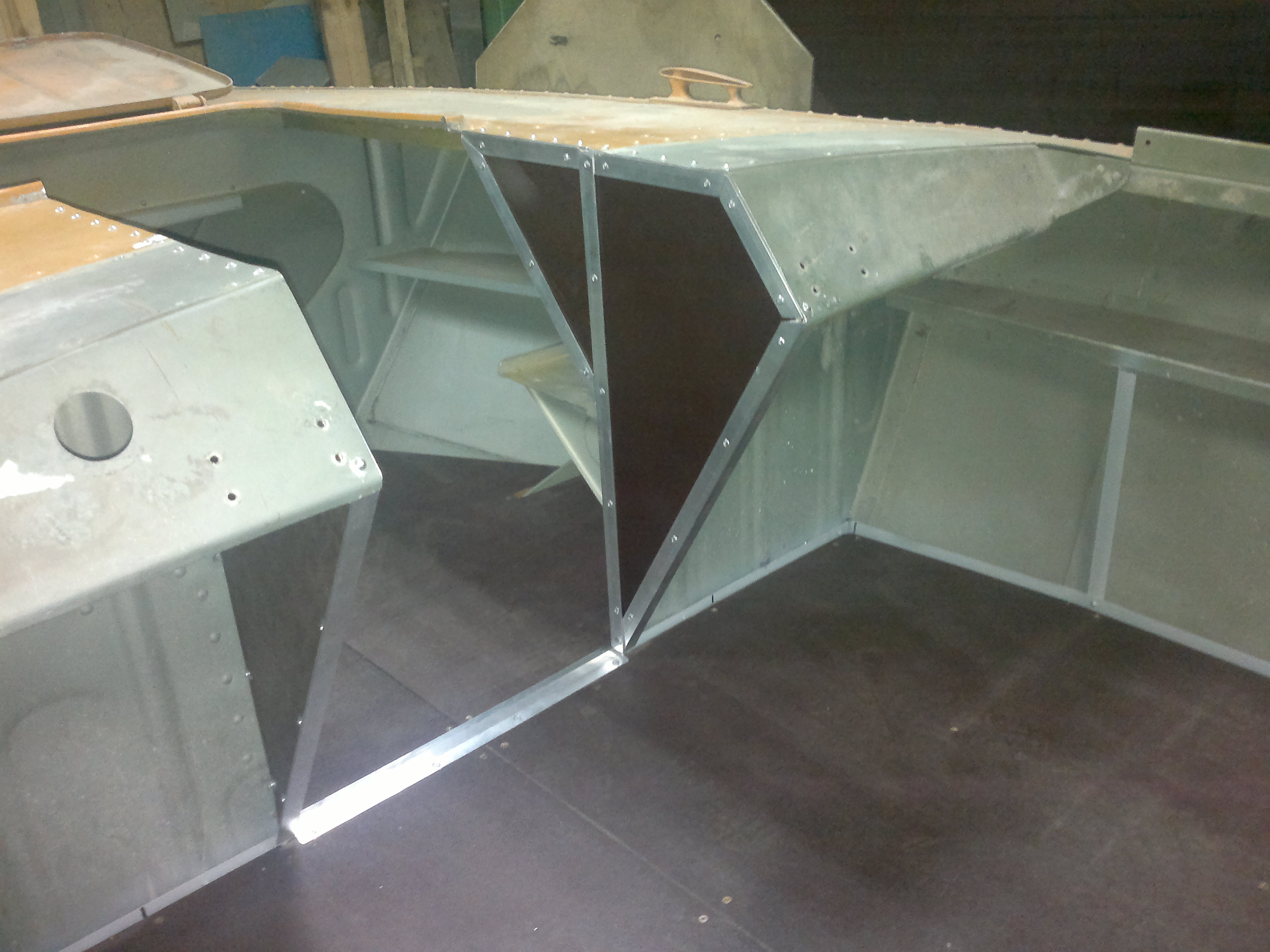

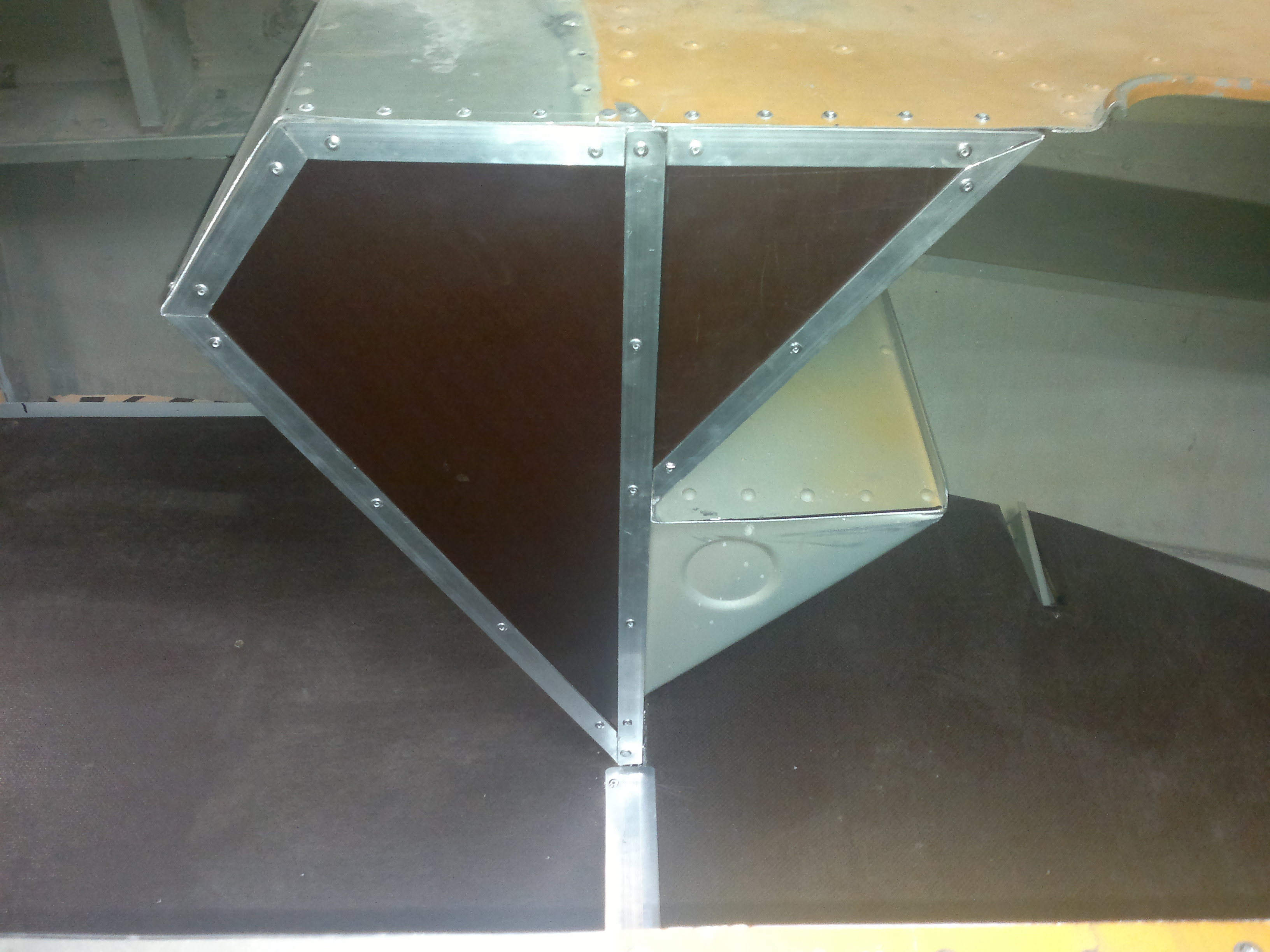

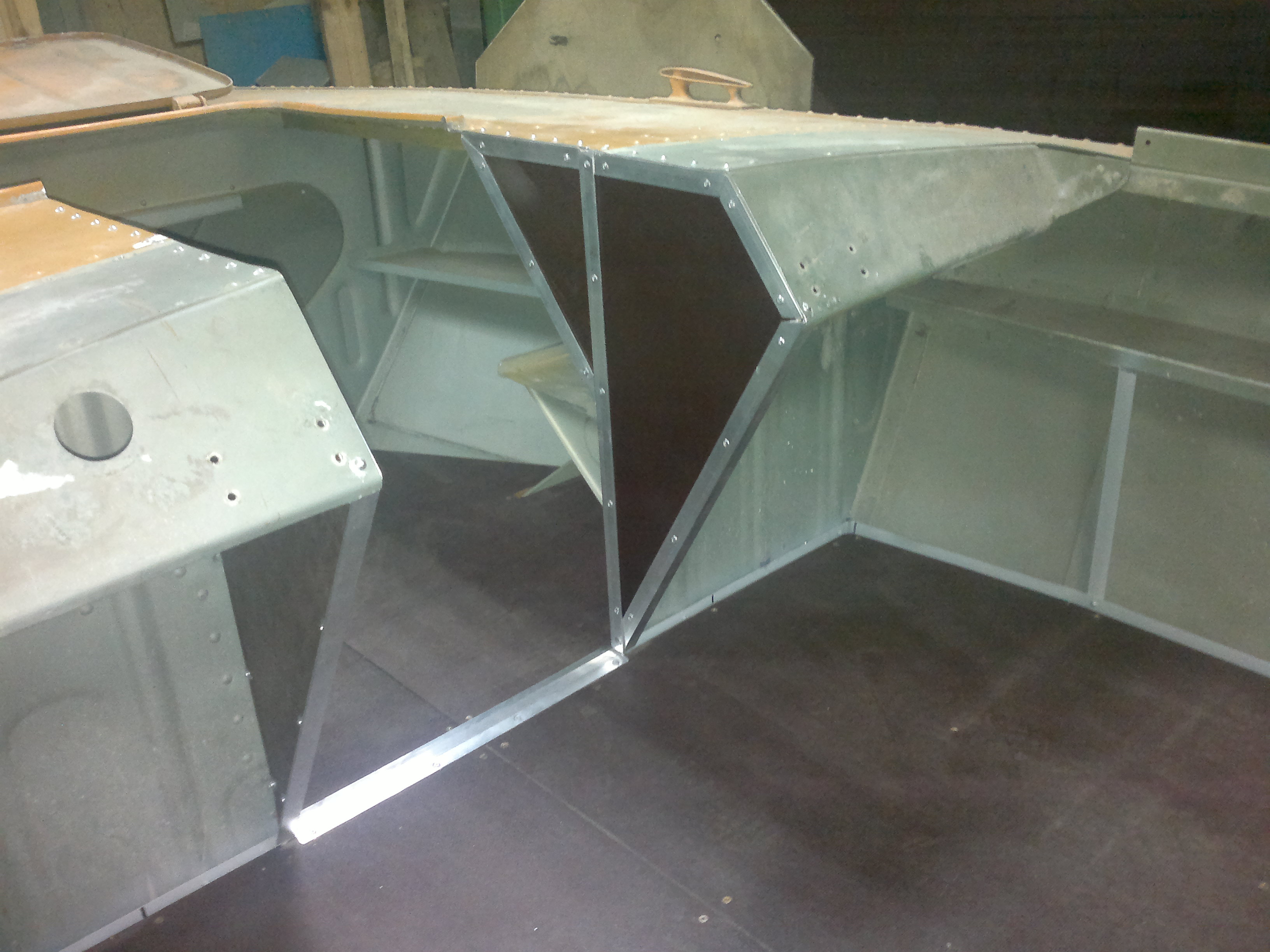

Мытарства с консолью продолжаются.


Вложения

докер

капитан 1-го ранга
Регистрация
22.10.2012
Сообщения
9 506
Карма
4 620
Возраст
63
Город
Ростов на Дону
Имя
Владимир
Лодка
казанка 5м4
Мотор
ямаха 40 xws
Мытарства с консолью продолжаются.

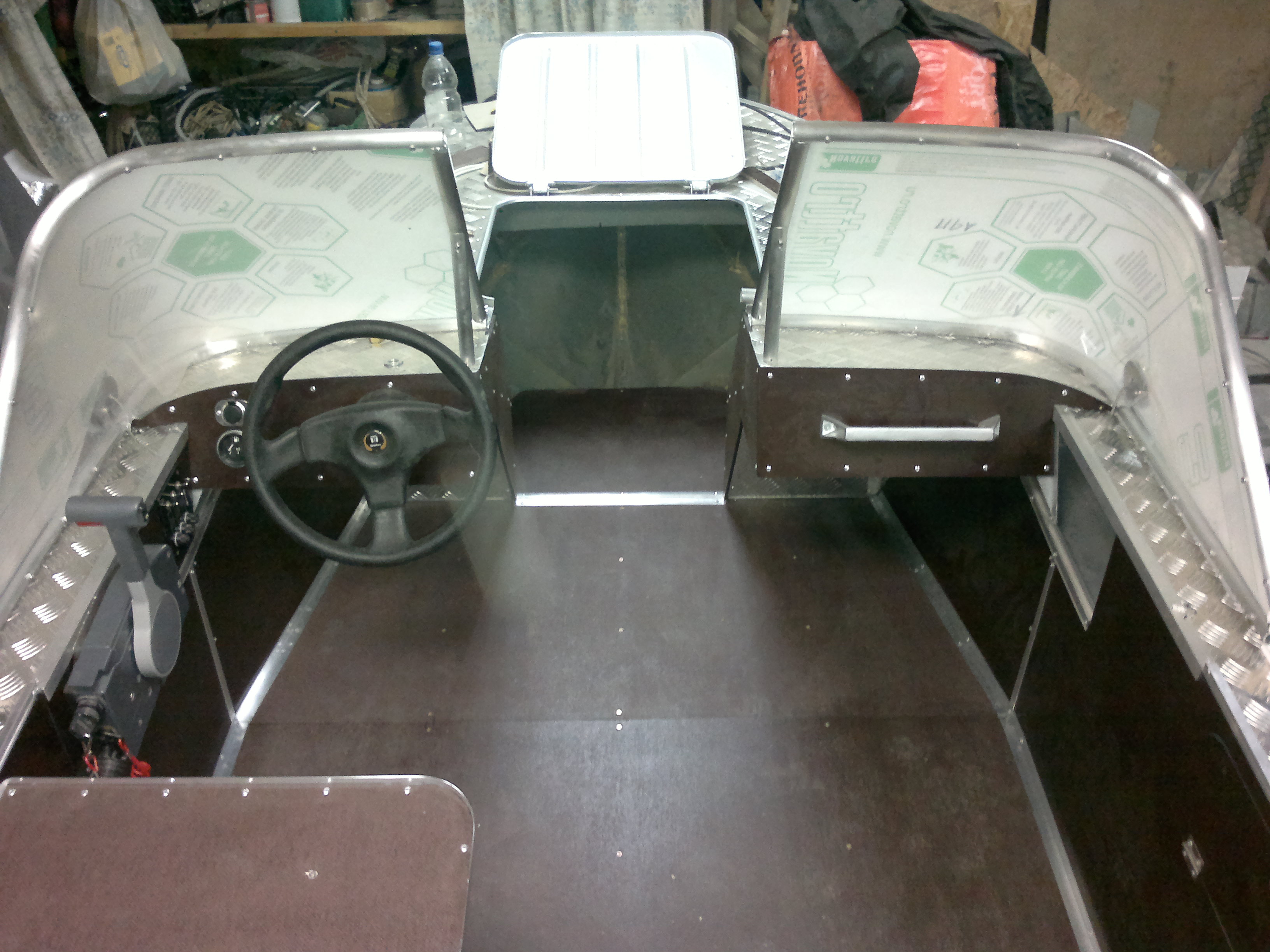

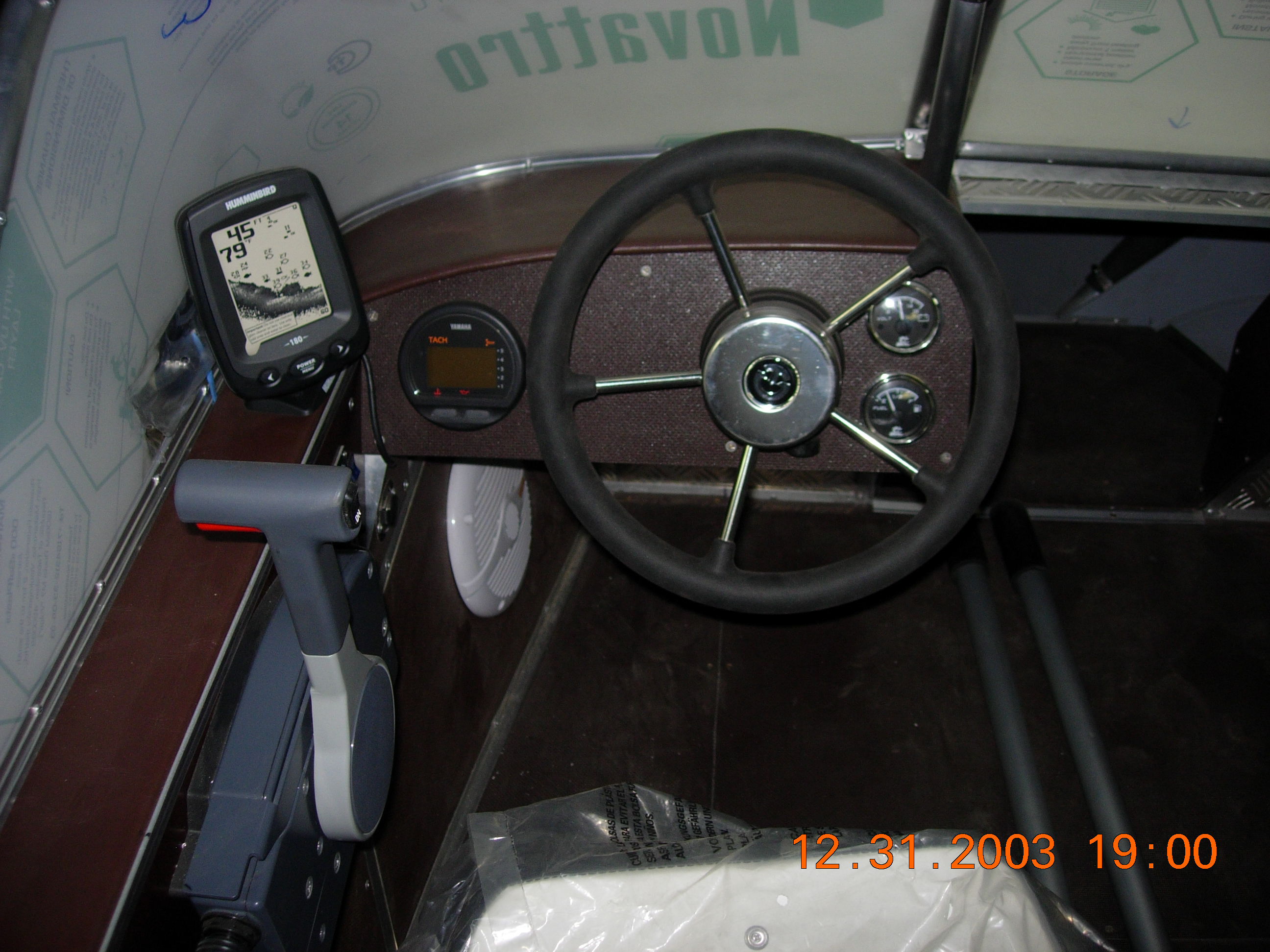

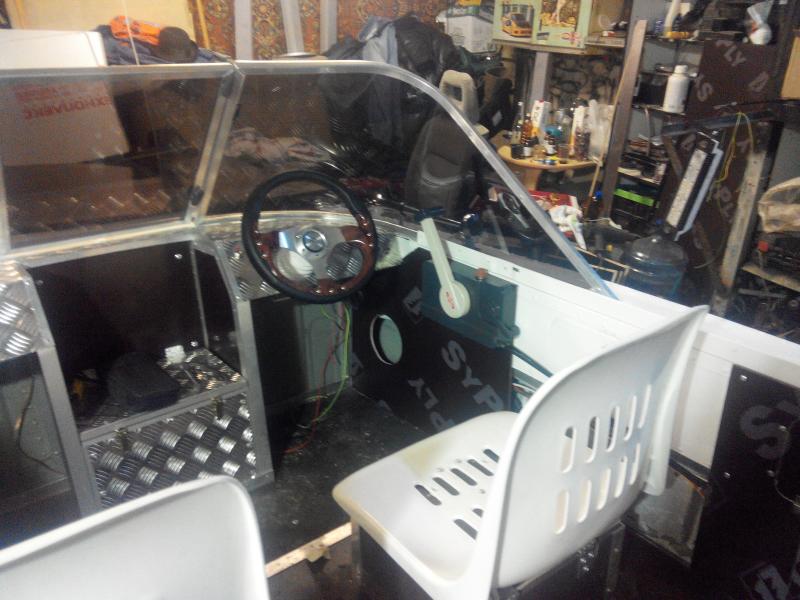

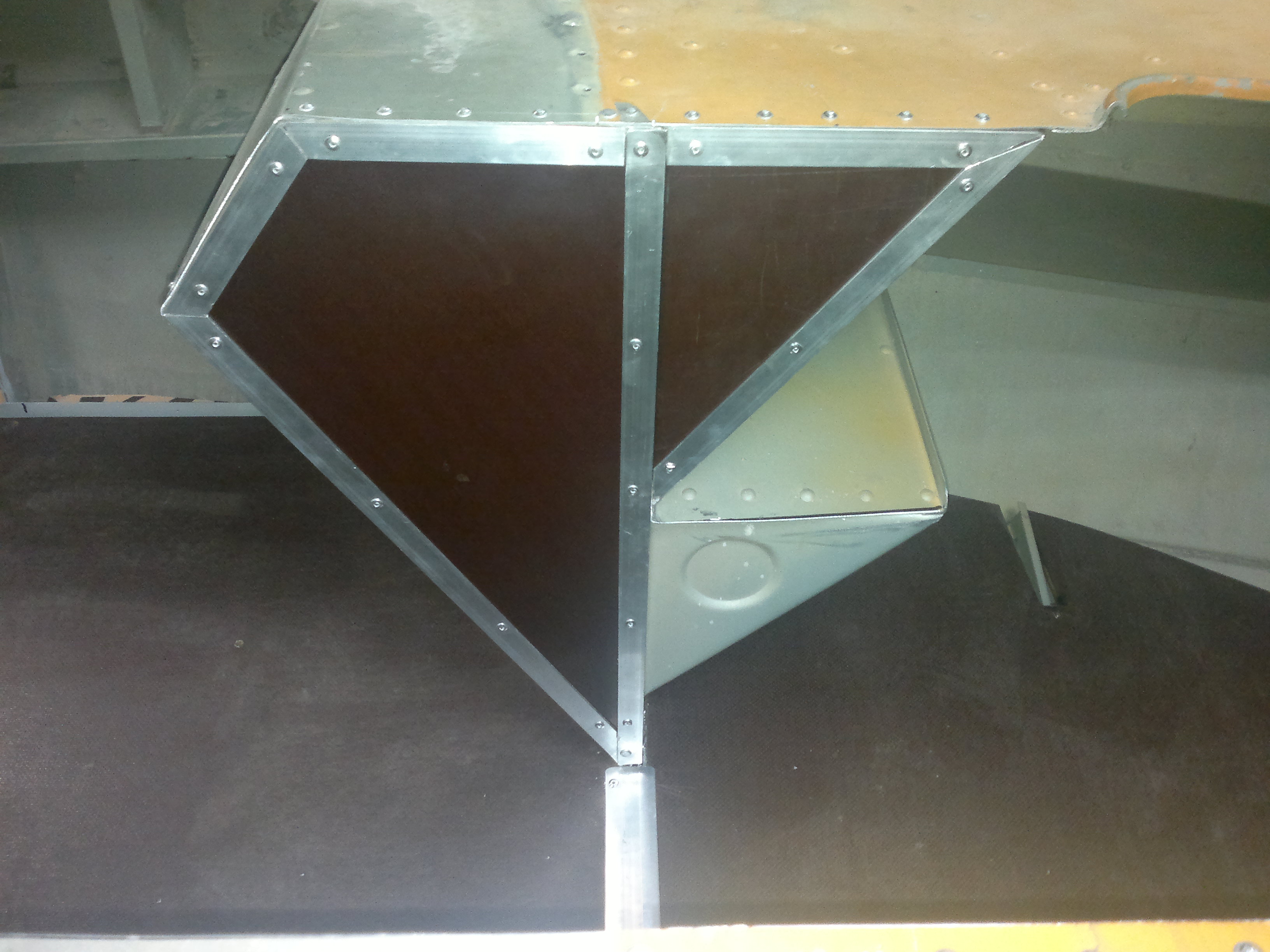

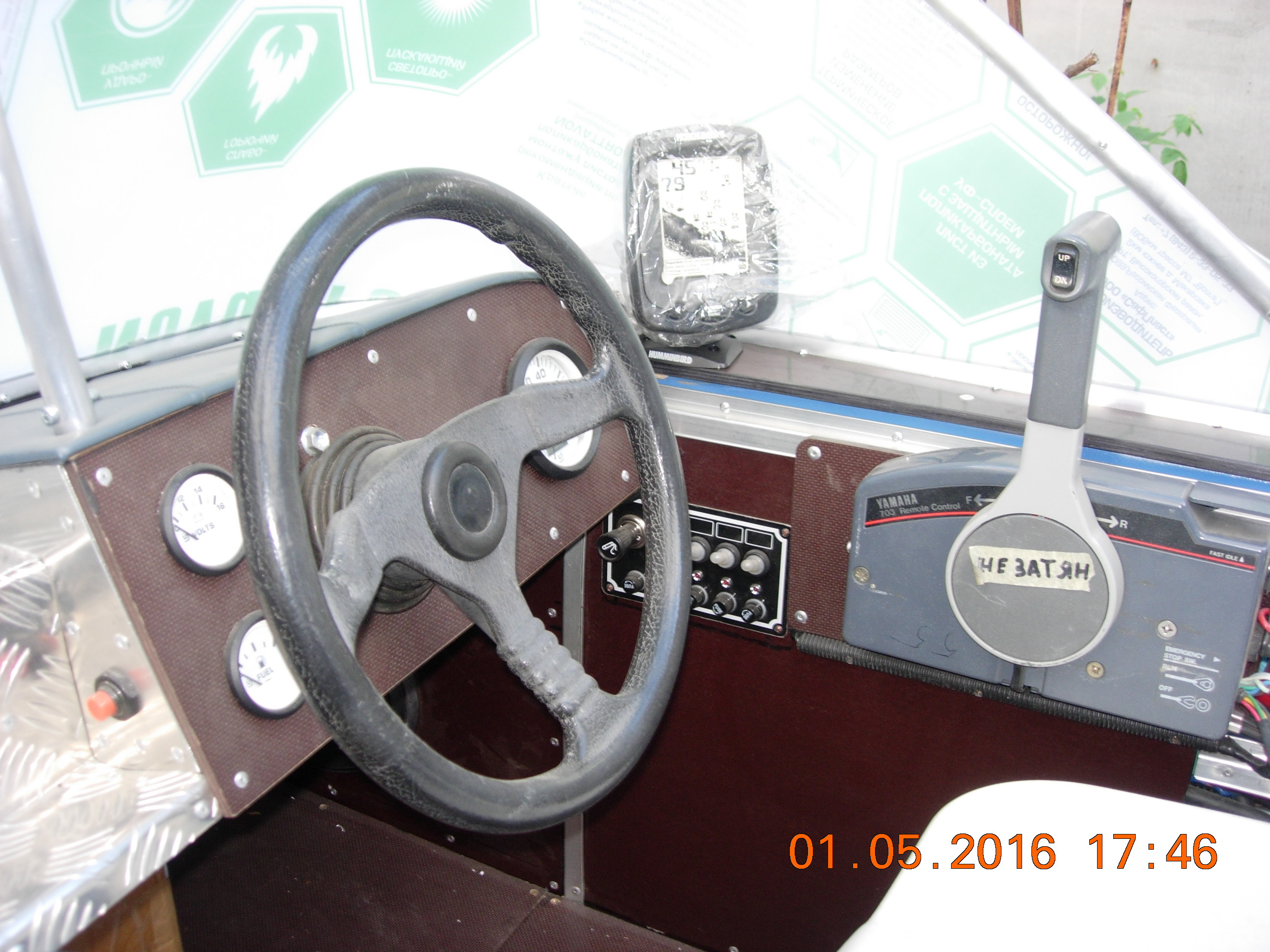

:(Не годятся твои фантазии....Ноги при посадке за штурвал девать не куда.Приборная консоль внутри должна быть полой .Иначе редуктор и приборы размещать проблематично.Вот посмотри ,может пригодится.


Вложения

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
:(Не годятся твои фантазии....Ноги при посадке за штурвал девать не куда.Приборная консоль внутри должна быть полой .Иначе редуктор и приборы размещать проблематично.Вот посмотри ,может пригодится.Посмотреть вложение 129984Посмотреть вложение 129984

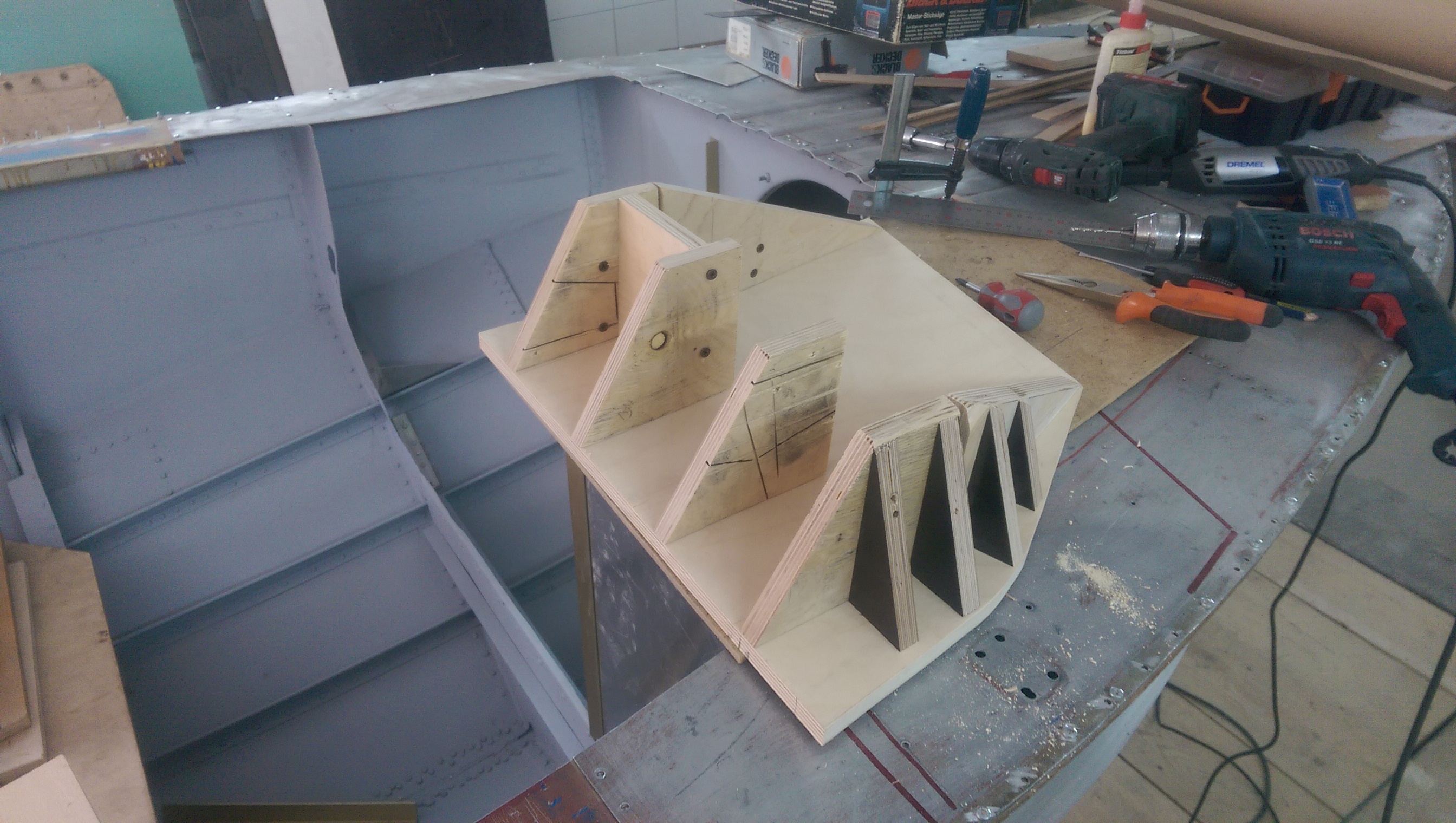

Володя под ногами будет вырез и полка. Я же моделировал место рулевой колонки, угол наклона, высоту кресел, примерное положение машинки. Также думаю сделать вырез и какой-то ревизионный лючек на верхней части консоли, чтоб к приборам был быстрый доступ сзади. Не забывай, что мне приходится поднимать консоль и руль вместе с ней вверх. По-моему именно с тобой и перетирали этот вопрос, ибо кокпит сужается в этом месте. Пост сдвинут к носу относительно завода. Приборка и руль будут нависать над ногами и выдвинутся к продольной оси лодки. Сейчас на фото это в глаза не бросается, но разобрать можно. В этом случае сидеть удобно и остается доступ в люк блока плавучести. Не забывай, что у меня там переборка безобразно вырезана и из-за этого корпус здесь прослаблен.
Консоль естественно полая внутри - это и ежу понятно. На фото фанера - нижняя часть шаблона, с помощью которой я позиционирую консоль. Эта фанера мне сейчас нужна, т.к. заготовка под приборку для удобства снята. Фанера снимется впоследствии, как уже снял верхними ребрами шаблона.
По мере продвижения фотки буду выкладывать. Твою критику и советы приветствую!
За фотки спасибо! Может чего и срисую.

Последнее редактирование:

докер

капитан 1-го ранга
Регистрация
22.10.2012
Сообщения
9 506
Карма
4 620
Возраст
63
Город
Ростов на Дону
Имя
Владимир
Лодка
казанка 5м4
Мотор
ямаха 40 xws

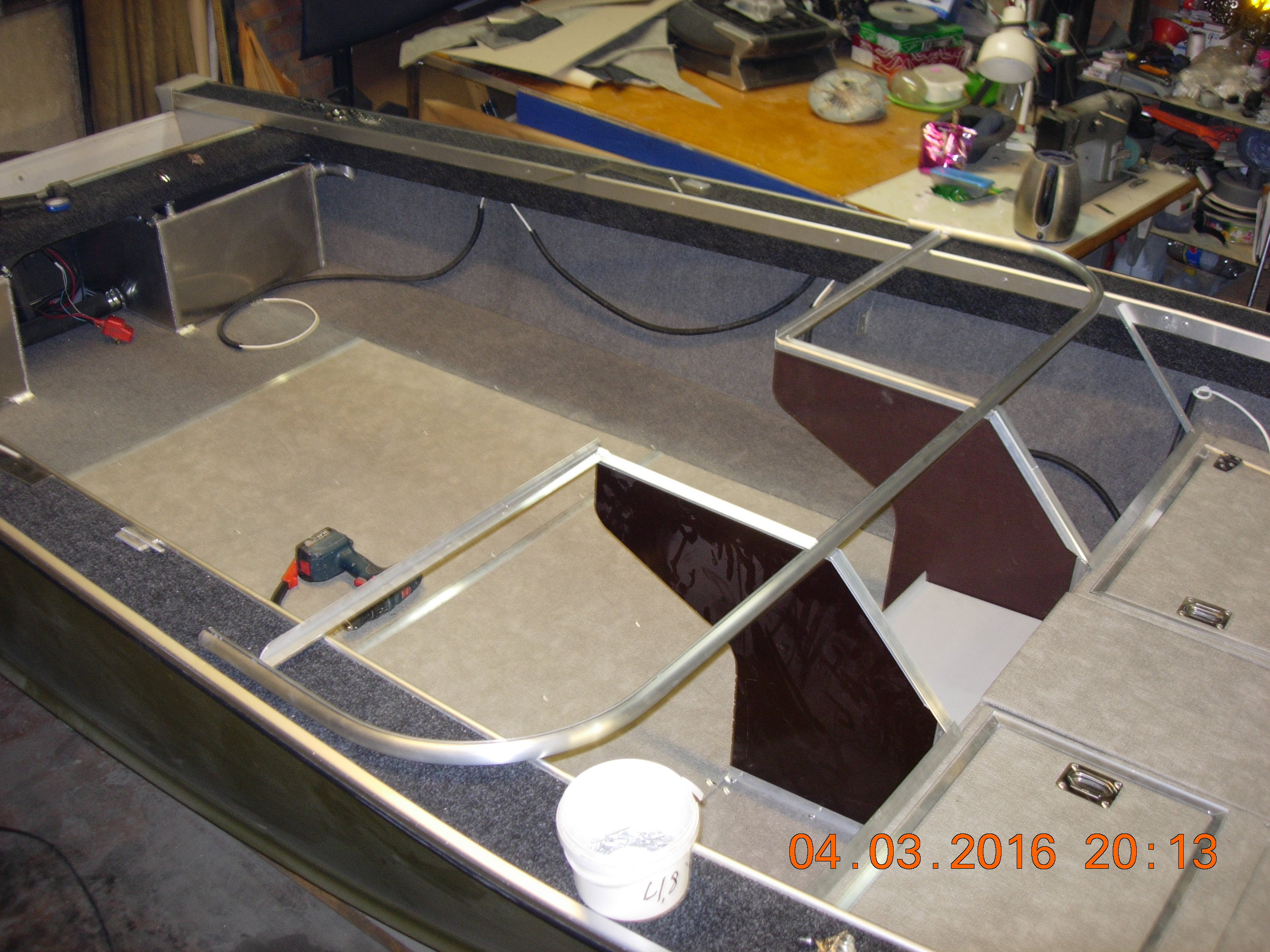

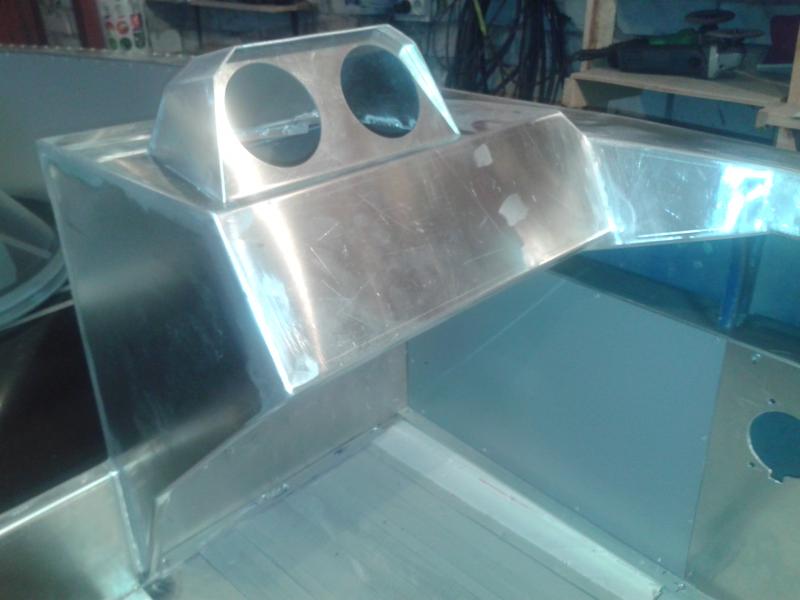

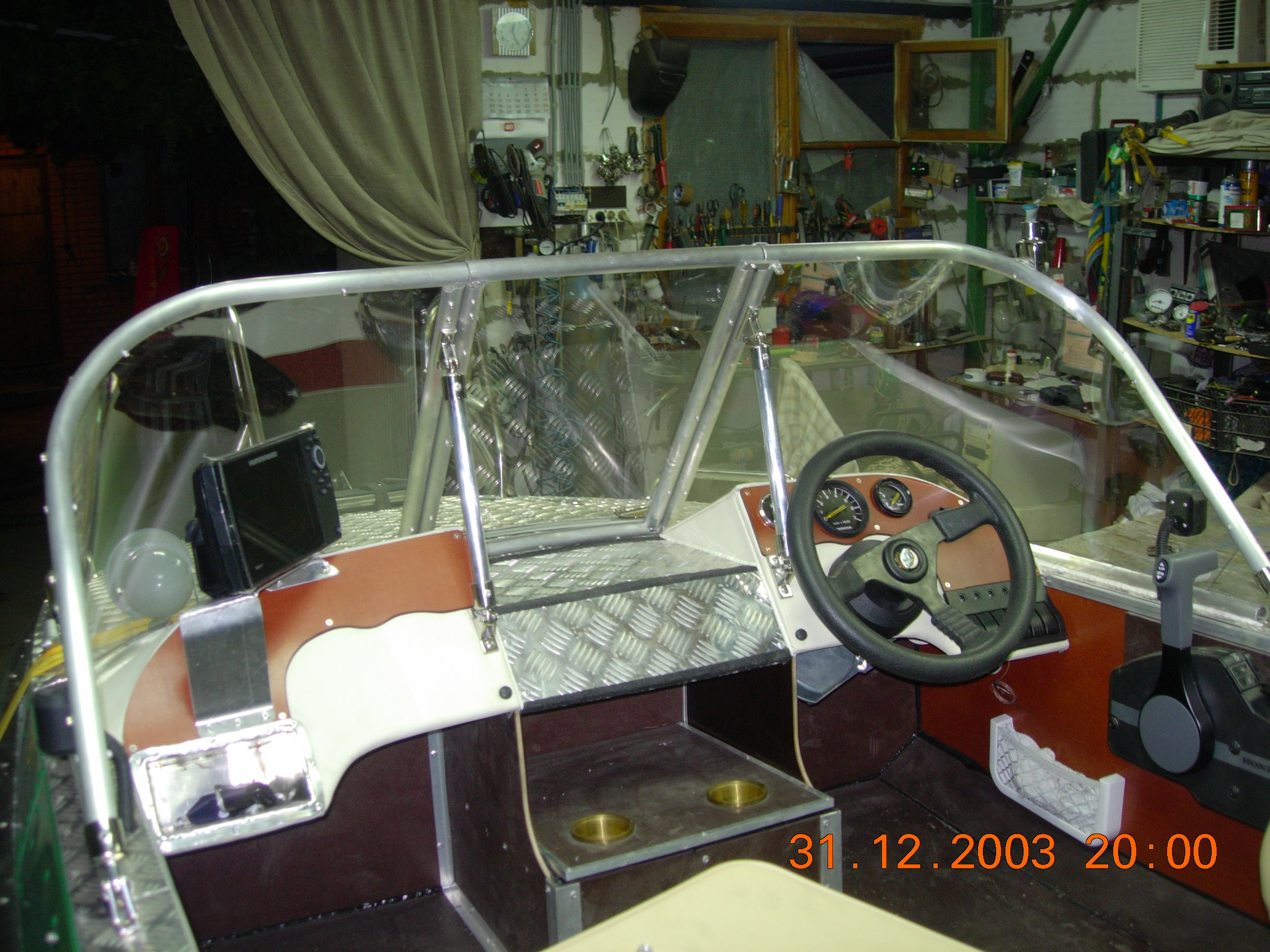

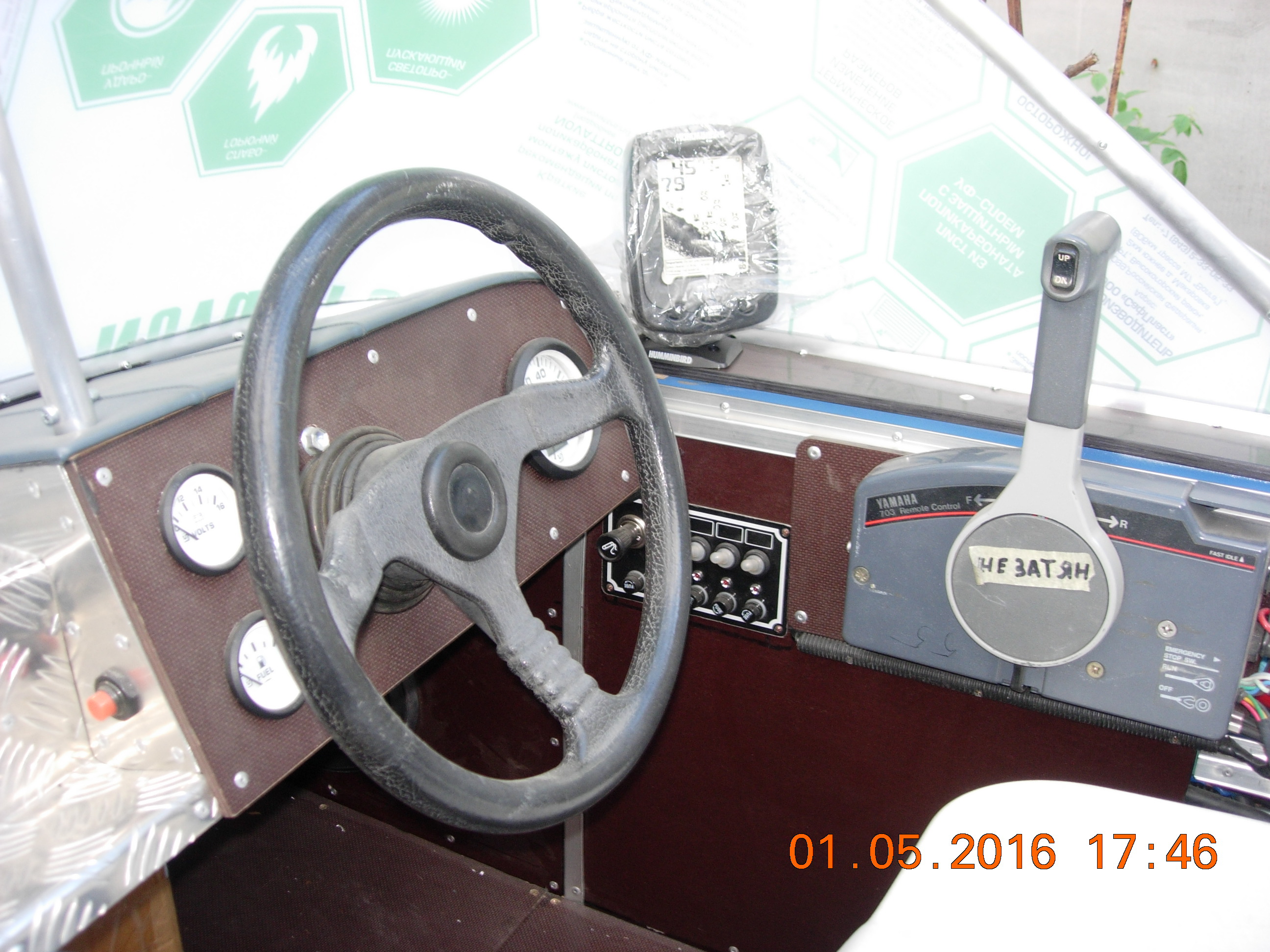

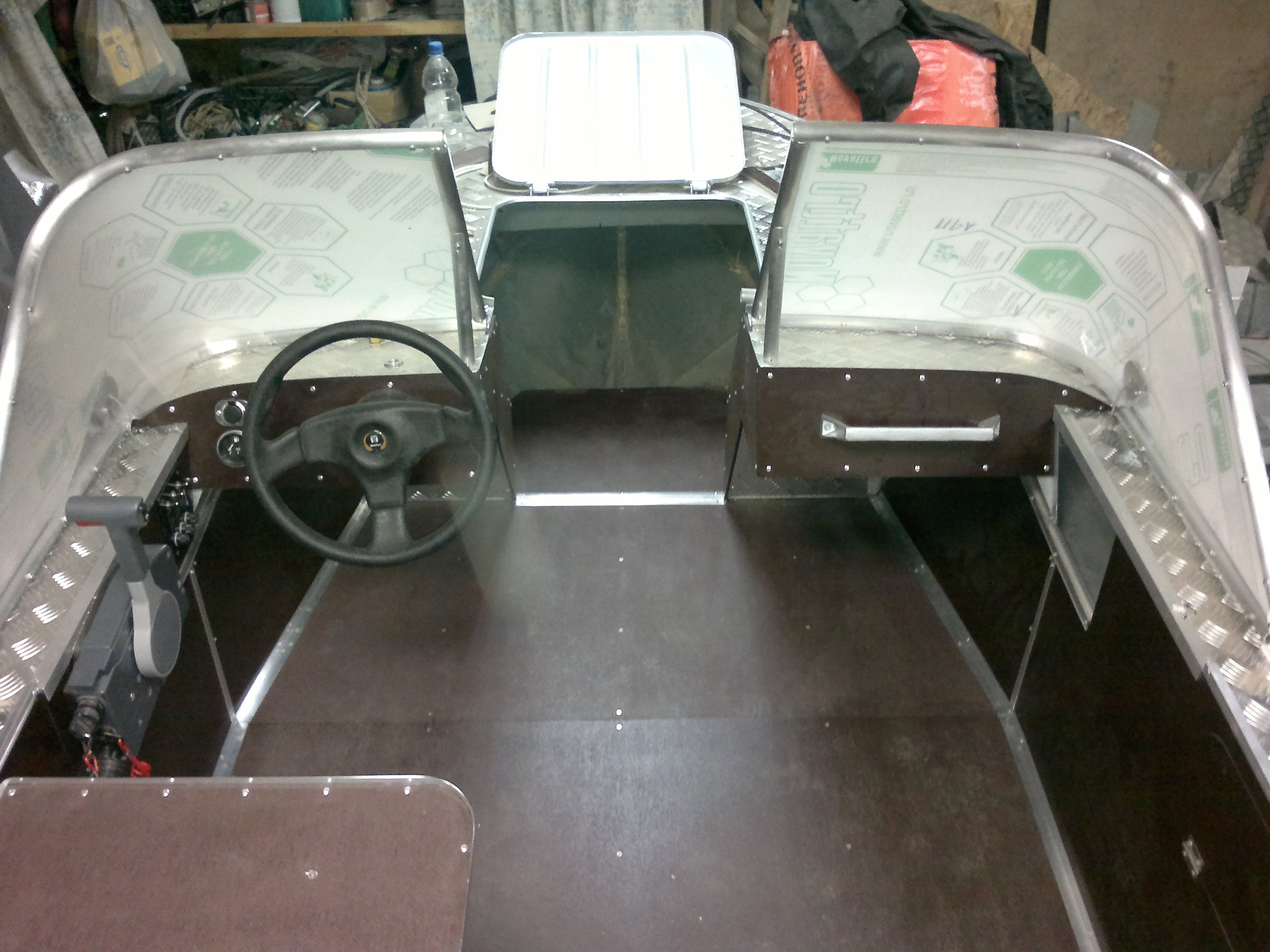

Вот "Карась" когда то выкладывал верхнюю консоль
