Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9

medgora 54

капитан 3-го ранга
Регистрация
12.12.2018
Сообщения
780
Карма
398
Возраст
69
Город
г. Владимир, Россия Фрунзенский район
Имя
Александр
Лодка
badger 3000
Мотор
Тохатцу 9.9 .Ветерок 8,12
Привет Роман.Сообщения хорошие,полезные.Немного не понял 2 последних.Почему ролики только 7мм и паста по зернистости какая подходит для наших целей.


Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
Александр здравствуйте. Длину двойного ролика можно варьировать, в зависимости от замеров вашего к.вала. Цена на рабочий колен.вал от В12 стремится в космос. Шлифовкой таких вещей никто не занимается. Отзывы по напылению и наплавке читал,не вариант. Выкидывать к.вал с потертостями рука не поднимается. Для себя давно принял решение ручной доводки. В качестве притира использую стандартный шатун . Зазор по шейке компенсирую набором наждачной бумаги ,обычного электрокорунда с добавлением алмазной пасты . Зернистость от 400. Пасты алмазной 2е размерности 28 и 7. Долго,нудно ,но работает.


Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
НГШ шатуна В12 так же шлифуется в домашних условиях на 1-2 сотки. 12ХНЗА или 12Х2Н4 глубина упрочненного слоя 0.6-0.8мм.

Коленвал двигателя - цельный, стальной, штампованный, изготавливается из стали 12ХНЗА или 12Х2Н4А. Присоединительные размеры валов, а также диаметры коренных шеек, подшипники и сальники одинаковы для "Ветерка-8" и " Ветерка-12".

Шатуны изготовлены методом горячей штамповки из тех же сталей, что и коленчатый вал. Нижняя головка шатуна закалена и прошлифована внутри, поскольку является обоймой нижнего шатунного подшипника.

Последнее редактирование:

Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
А вот и применение электродрели!))

Последнее редактирование:

medgora 54

капитан 3-го ранга
Регистрация
12.12.2018
Сообщения
780
Карма
398
Возраст
69
Город
г. Владимир, Россия Фрунзенский район
Имя
Александр
Лодка
badger 3000
Мотор
Тохатцу 9.9 .Ветерок 8,12

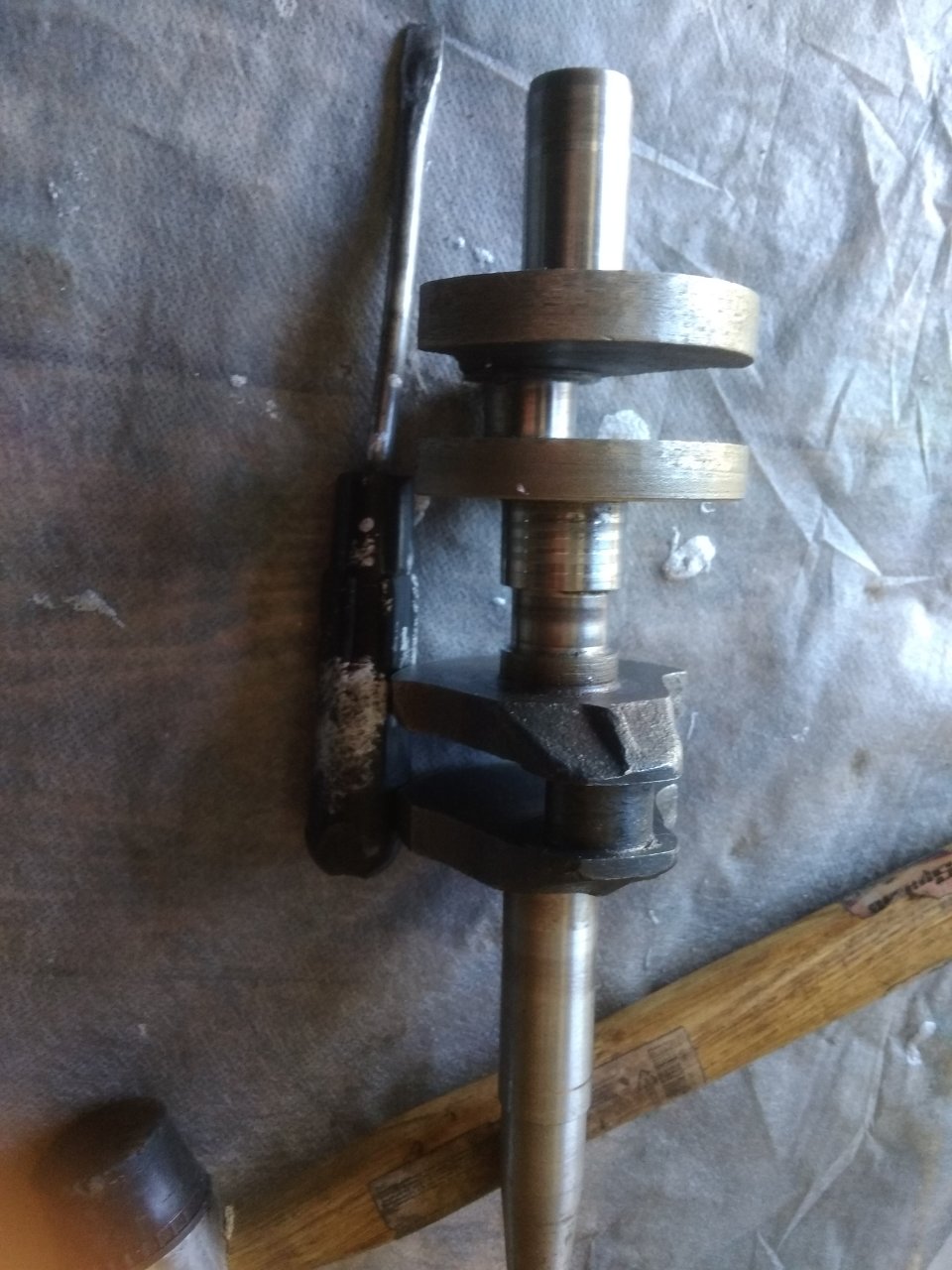

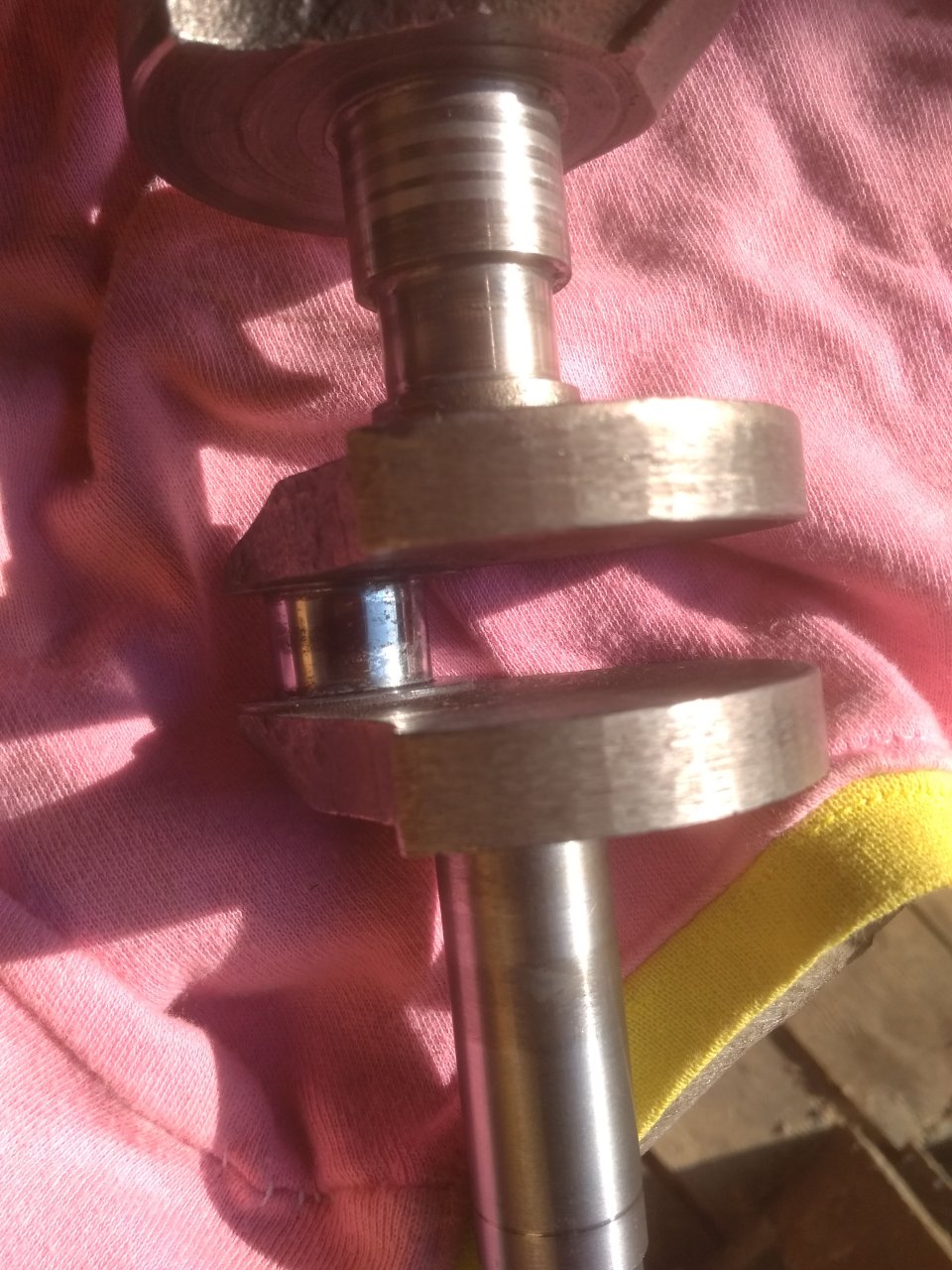

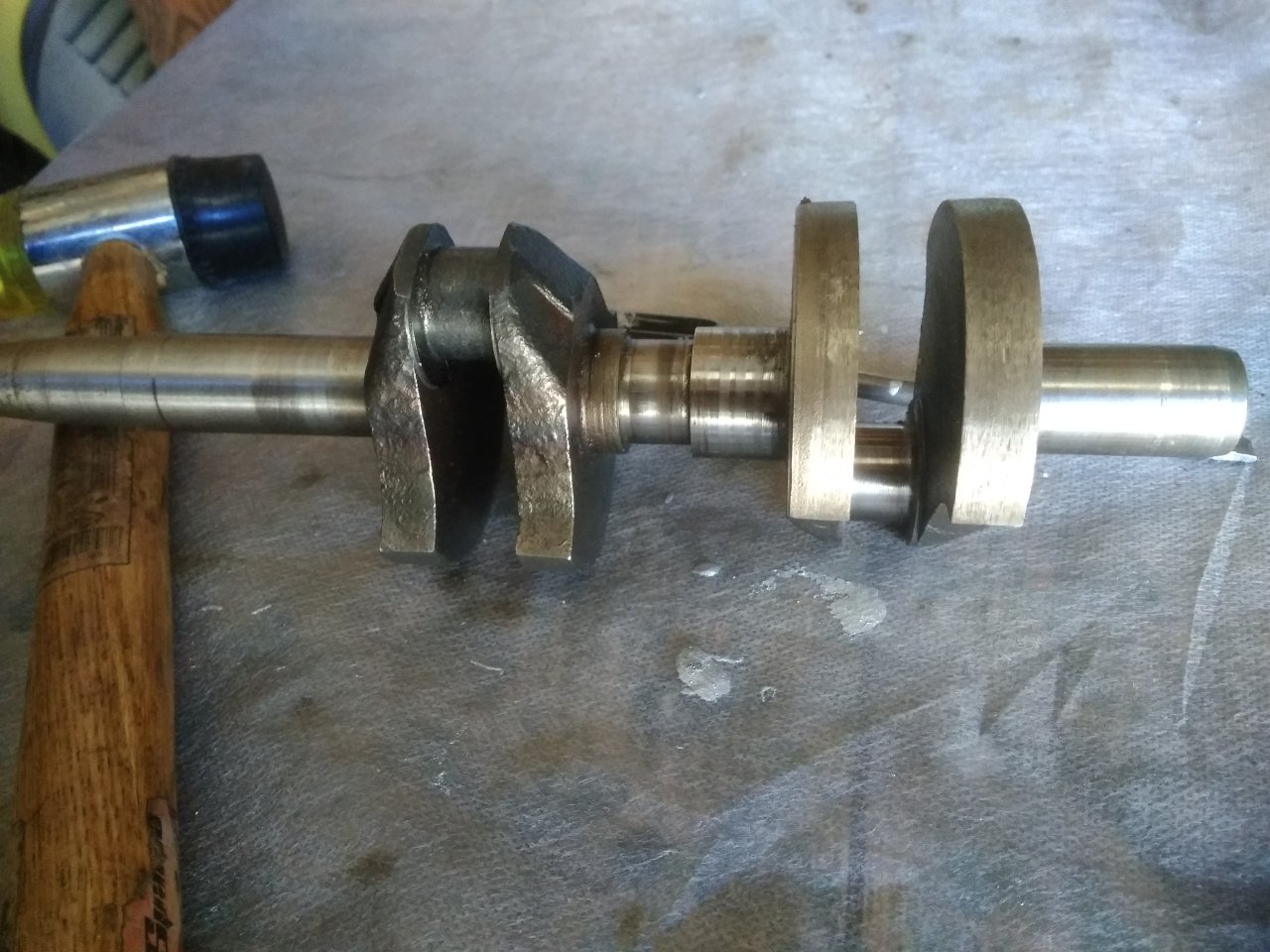

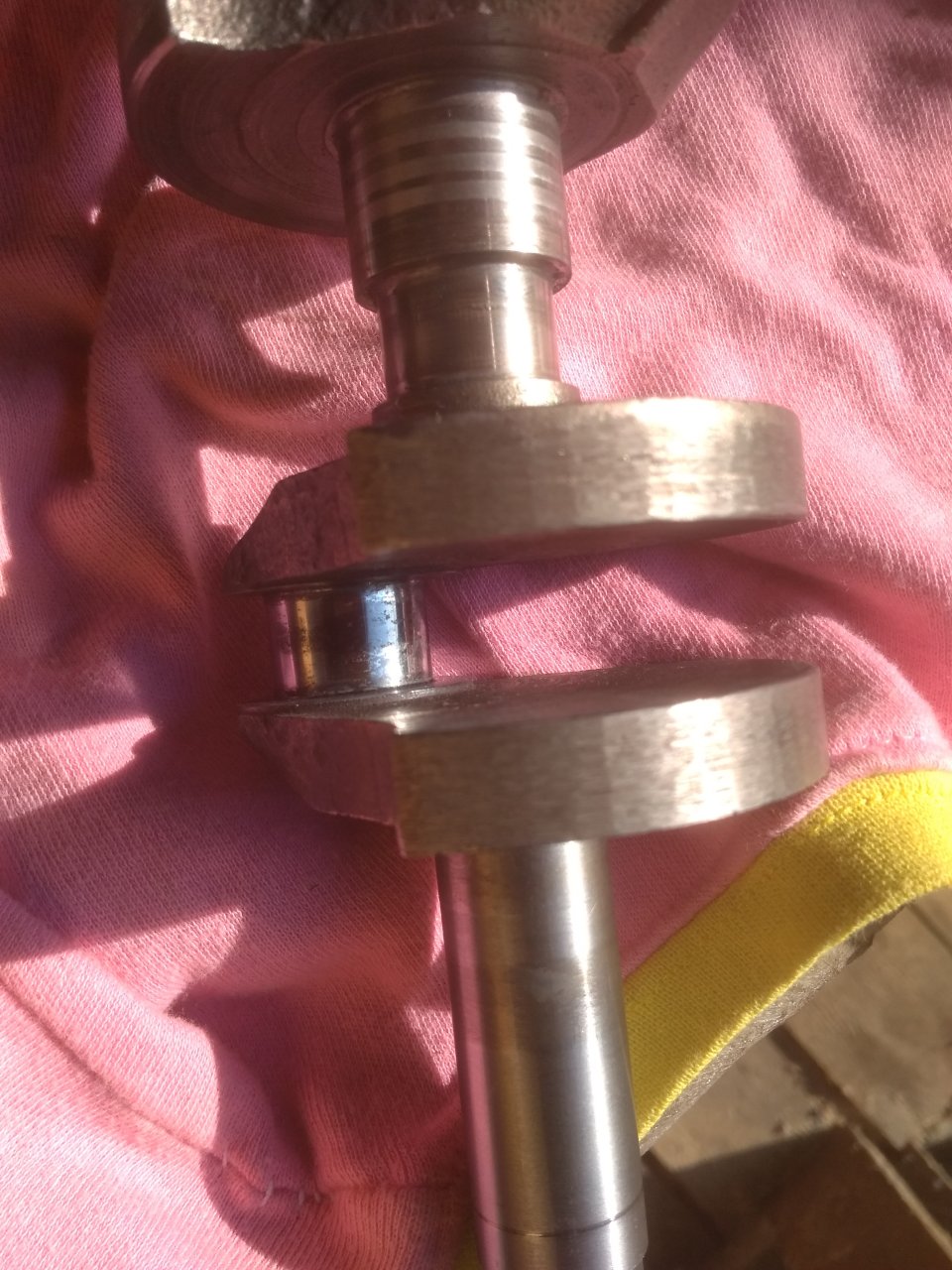

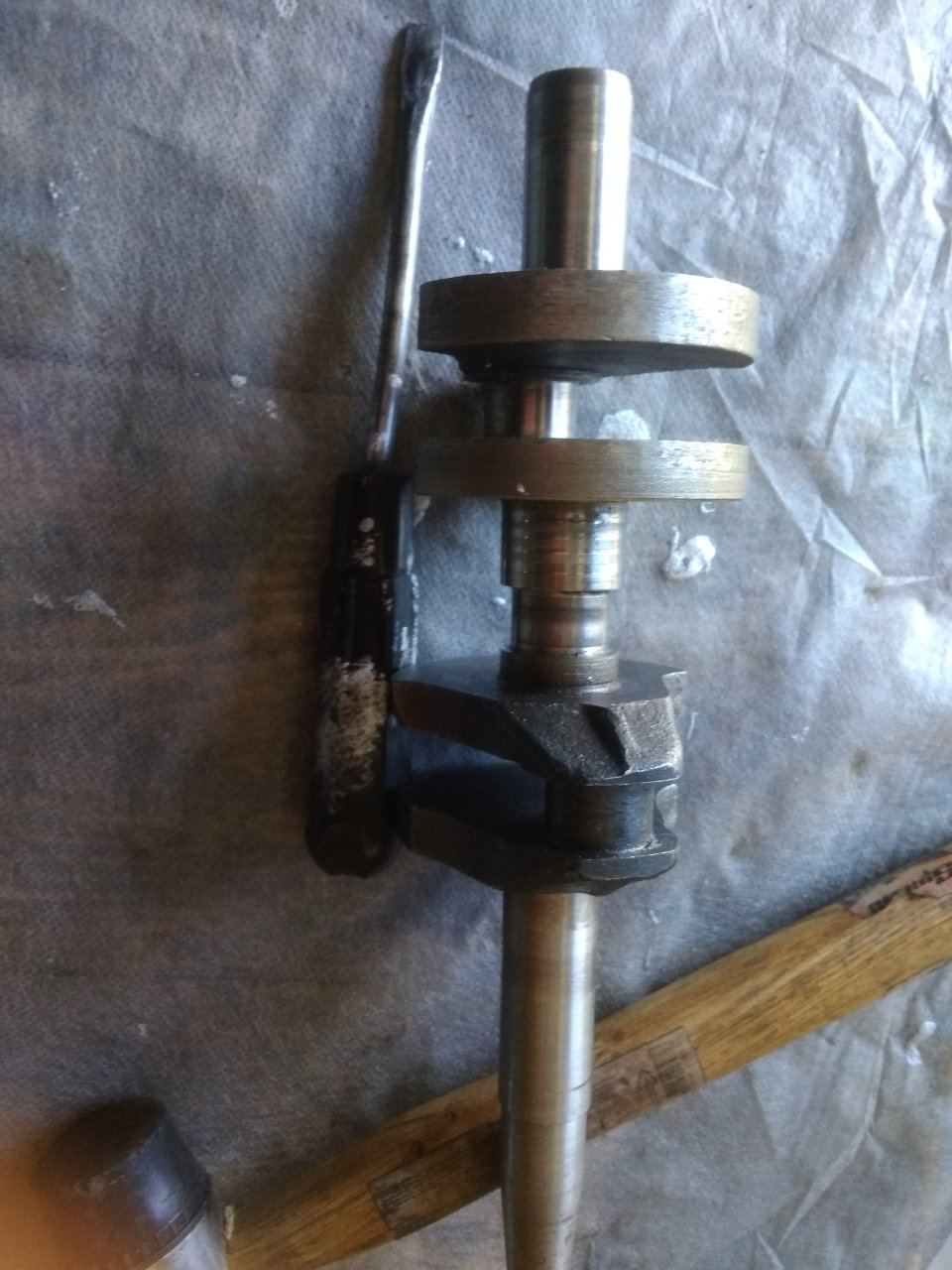

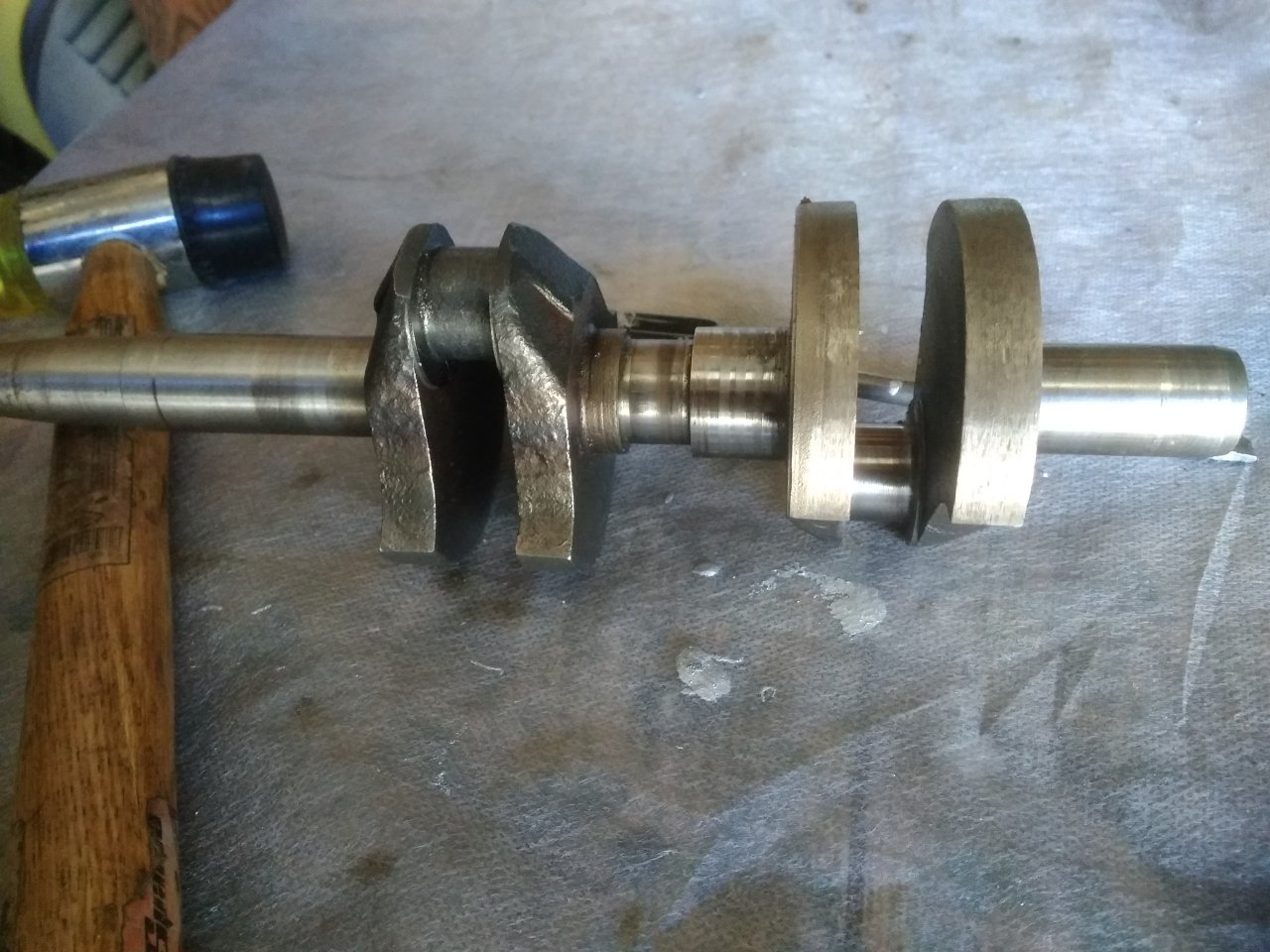

Спасибо,метод притирки понятен.Я шлифовал методом полотенца.Вырезал тонкую полоску из 1000 наждачки в размер шейки.Брал за два конца и туда сюда обратно.Твой метод более производителен.Есть у меня 12 вал с посиневшей верхней шейкой.Вал практически новый,размеры до моей полировки были в заводских.По твоему совету попробовал полирнуть.Синева ушла почти вся,за исключением одной стороны.Сошлифовал одну сотку,посчитал, что достаточно.Получилось вот так.Два верхних снимка до шлифовки.


Вложения

Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
Александр я применяю шатун в качестве притира, постепенно поджимая шатунные болты. Думаю как механизировать данную приблуду)) :?:hahaha:


medgora 54

капитан 3-го ранга
Регистрация
12.12.2018
Сообщения
780
Карма
398
Возраст
69
Город
г. Владимир, Россия Фрунзенский район
Имя
Александр
Лодка
badger 3000
Мотор
Тохатцу 9.9 .Ветерок 8,12
Со шлифовкой ушла 1 сотка.Есть у меня задумка-сделать" Ветерок на пенсии".Собрать рабочий мотор,обкатать и положить на хранение , перед этим законсервировав.Если сложится пару тройку раз в сезон покататься,чтобы не застоялся.Чтобы и внук через 10-15 лет смог его завести.Пока не могу приступить к сборке двигателя В12 ,кое чего не хватает.Летом поеду в Карелию,может удастся прикупить недорогого донора.


medgora 54

капитан 3-го ранга
Регистрация
12.12.2018
Сообщения
780
Карма
398
Возраст
69
Город
г. Владимир, Россия Фрунзенский район
Имя
Александр
Лодка
badger 3000
Мотор
Тохатцу 9.9 .Ветерок 8,12
Роман,если сумеешь механизировать обязательно проинформируй,Я может не скоро приступлю.


стас83

мичман
Регистрация
29.12.2019
Сообщения
167
Карма
21
Город
колпашево
Имя
станислав
Лодка
обь газисо
Мотор
привет 22
Собрал, покатал пару часов в бочке. С перерывами. Снимал патрубок, смотрел иглы. Вроде все нормально. Посмотрим что дальше будет :). Иглы самодельные из УАЗовской крестовины.
Я делал самодельные иглы из москвичёвской крестовины как было сказано в интернете. . При проворачивании шатуна было подкусывание.


Женя5

старшина 1ст.
Регистрация
19.10.2019
Сообщения
98
Карма
59
Город
Липецк
Имя
Евгений
Лодка
Викинг320
Мотор
Ветерок

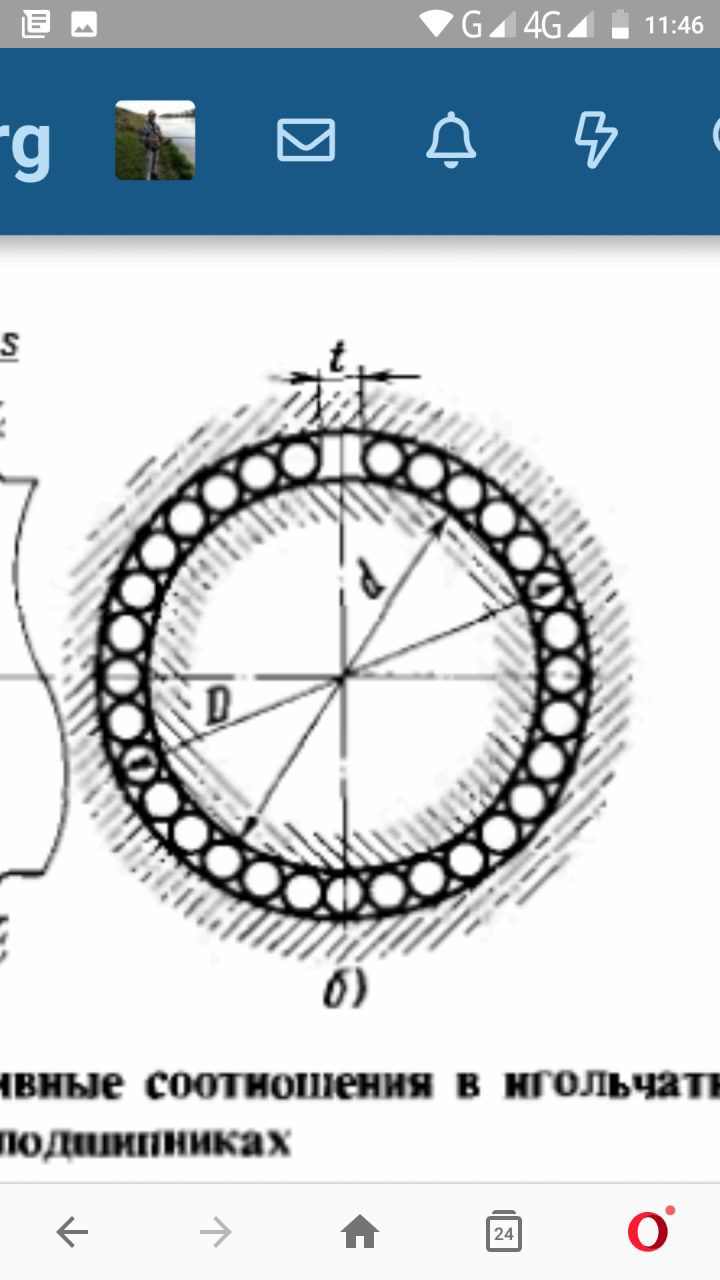

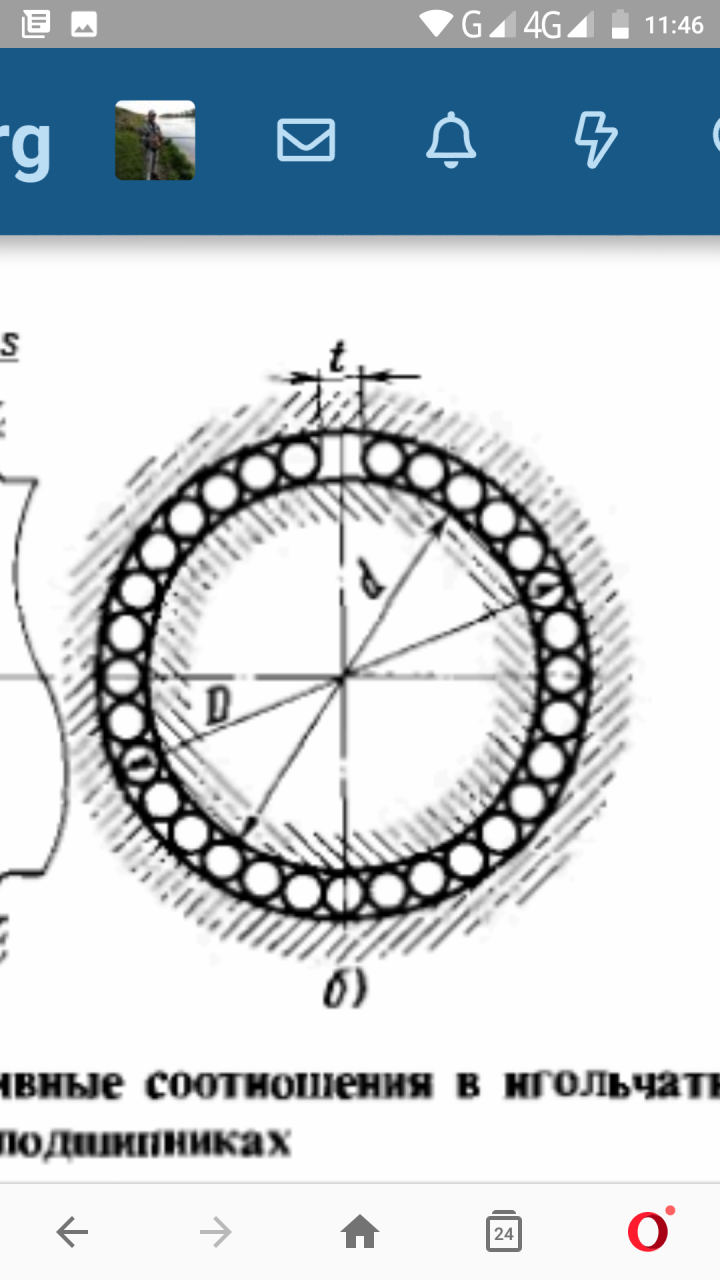

Здравствуйте , поясните пожалуйста какой максимально допустимый зазор между иглами в НГШ ветерка 12?- на рисунке обозначен t ( ветку прочёл - не дошло )


Вложения

medgora 54

капитан 3-го ранга
Регистрация
12.12.2018
Сообщения
780
Карма
398
Возраст
69
Город
г. Владимир, Россия Фрунзенский район
Имя
Александр
Лодка
badger 3000
Мотор
Тохатцу 9.9 .Ветерок 8,12
Привет Евгений.Такие вещи лучше приучаться смотреть в книге Фишбейна.Суммарный зазор в игольчатом подшипнике Ветерка не должен превышать 1.25мм,половину диаметра иглы.Замер можно произвести щупом.


Женя5

старшина 1ст.
Регистрация
19.10.2019
Сообщения
98
Карма
59
Город
Липецк
Имя
Евгений
Лодка
Викинг320
Мотор
Ветерок

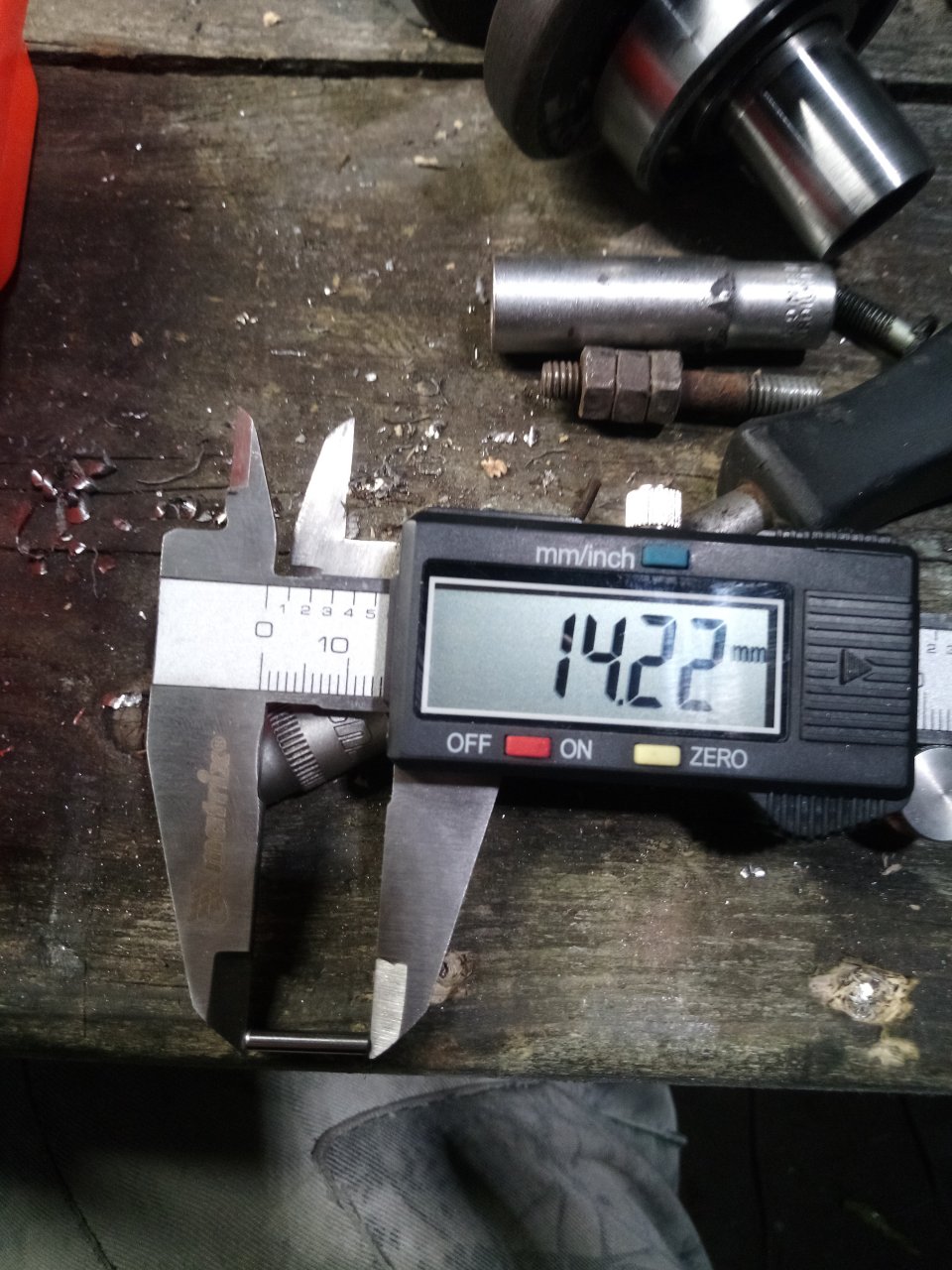

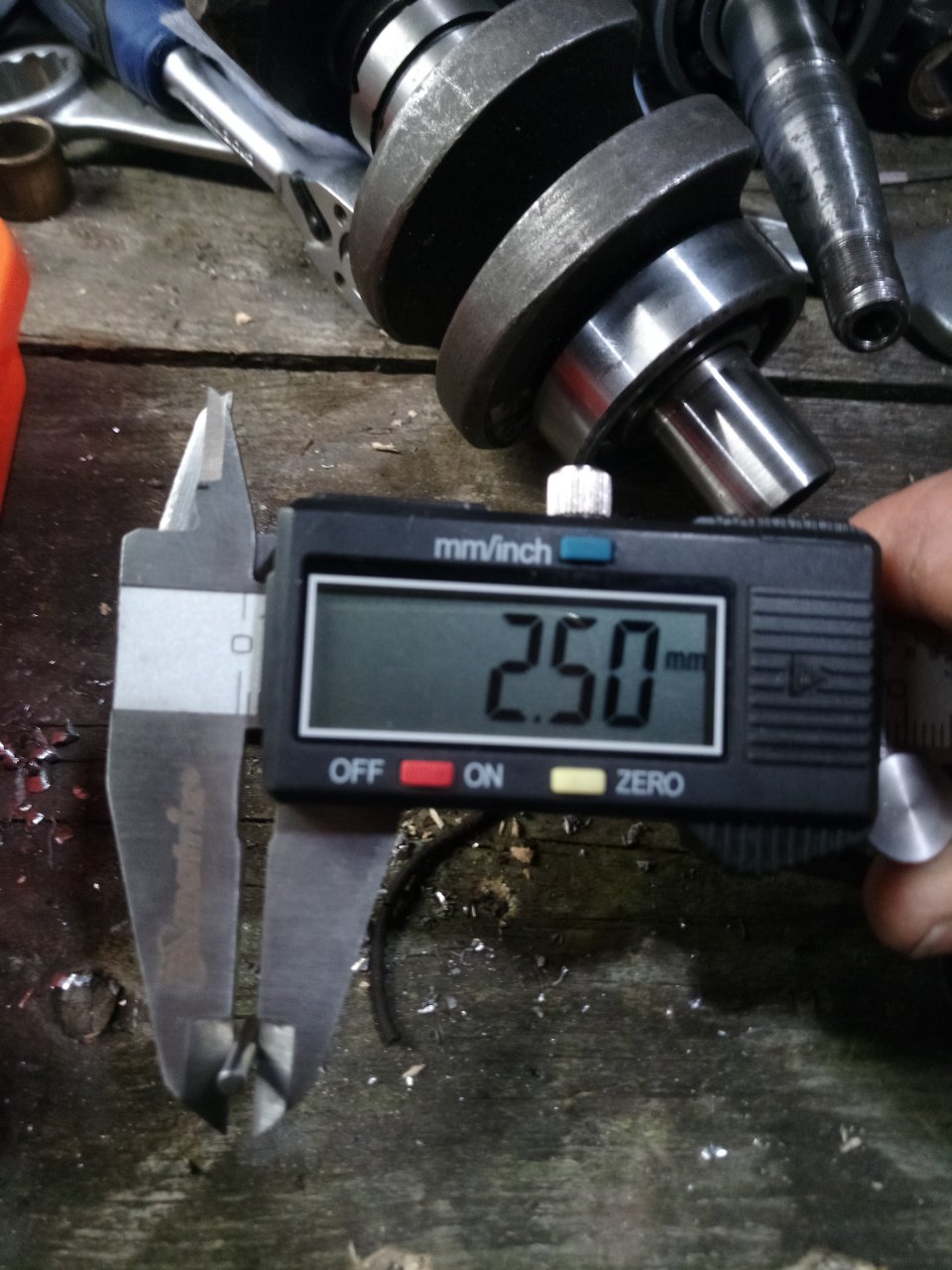

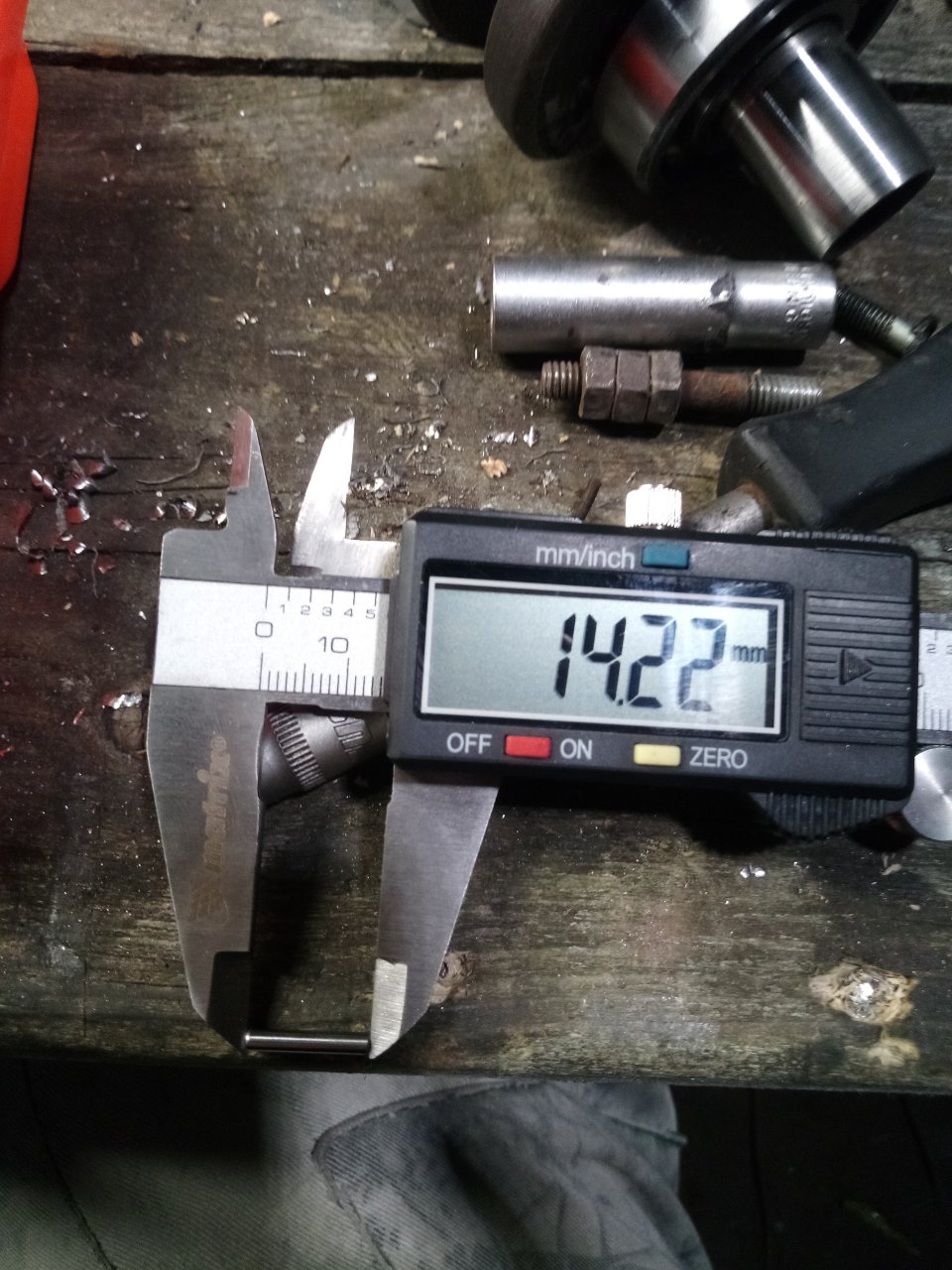

Занимаюсь изготовлением двурядного подшипника иглы брал от карданной крестовины газель бизнес длинна иглы позволяет из одной сделать две , диаметр колеблется примерно на 0,005 ( возможно мои кривые руки) ещё есть вариант игольчатого подшипника с d игл 2,495 (по мануалу) 941/25 , но L иглы не позволяет получить две иглы из одной, у нас цена 100 руб. L короткой иглы 6,2 - 6 мм
Привет Евгений.Такие вещи лучше приучаться смотреть в книге Фишбейна.Суммарный зазор в игольчатом подшипнике Ветерка не должен превышать 1.25мм,половину диаметра иглы.Замер можно произвести щупом.
Нет у меня такого щюпа чтоб в отверстие бугеля влезал. У меня зазор 0,45 мм и 0,50мм


Вложения

Женя5

старшина 1ст.
Регистрация
19.10.2019
Сообщения
98
Карма
59
Город
Липецк
Имя
Евгений
Лодка
Викинг320
Мотор
Ветерок

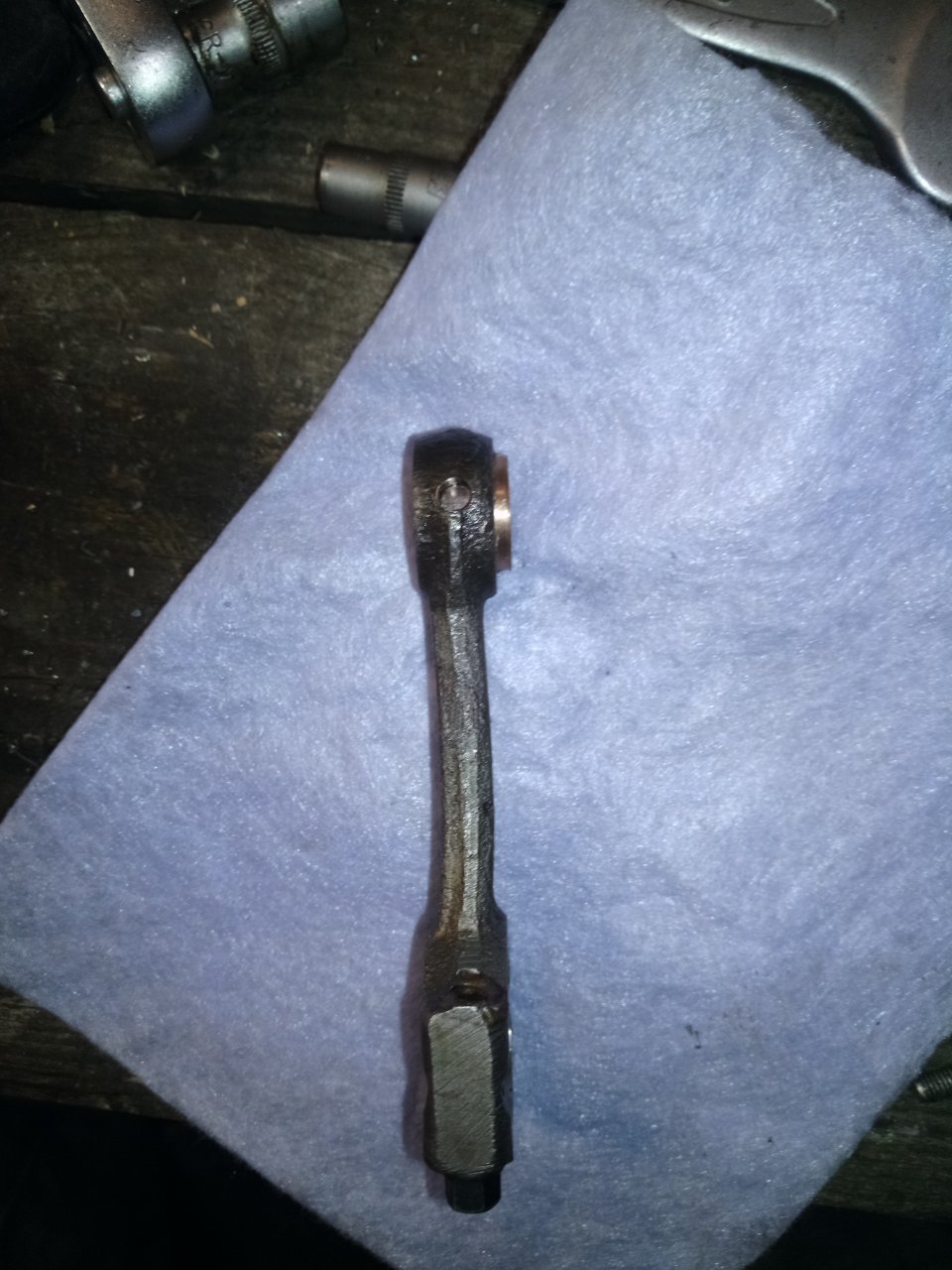

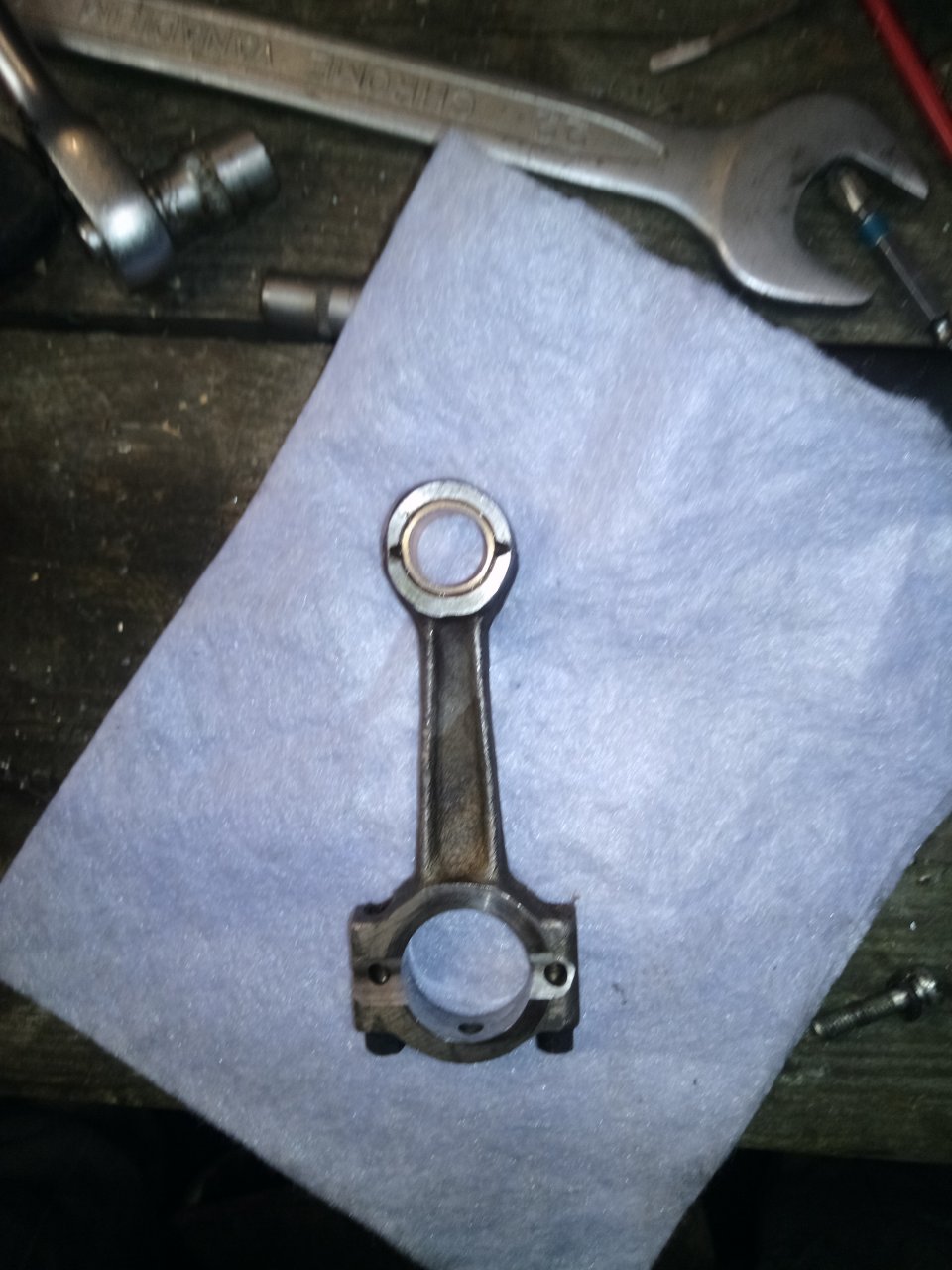

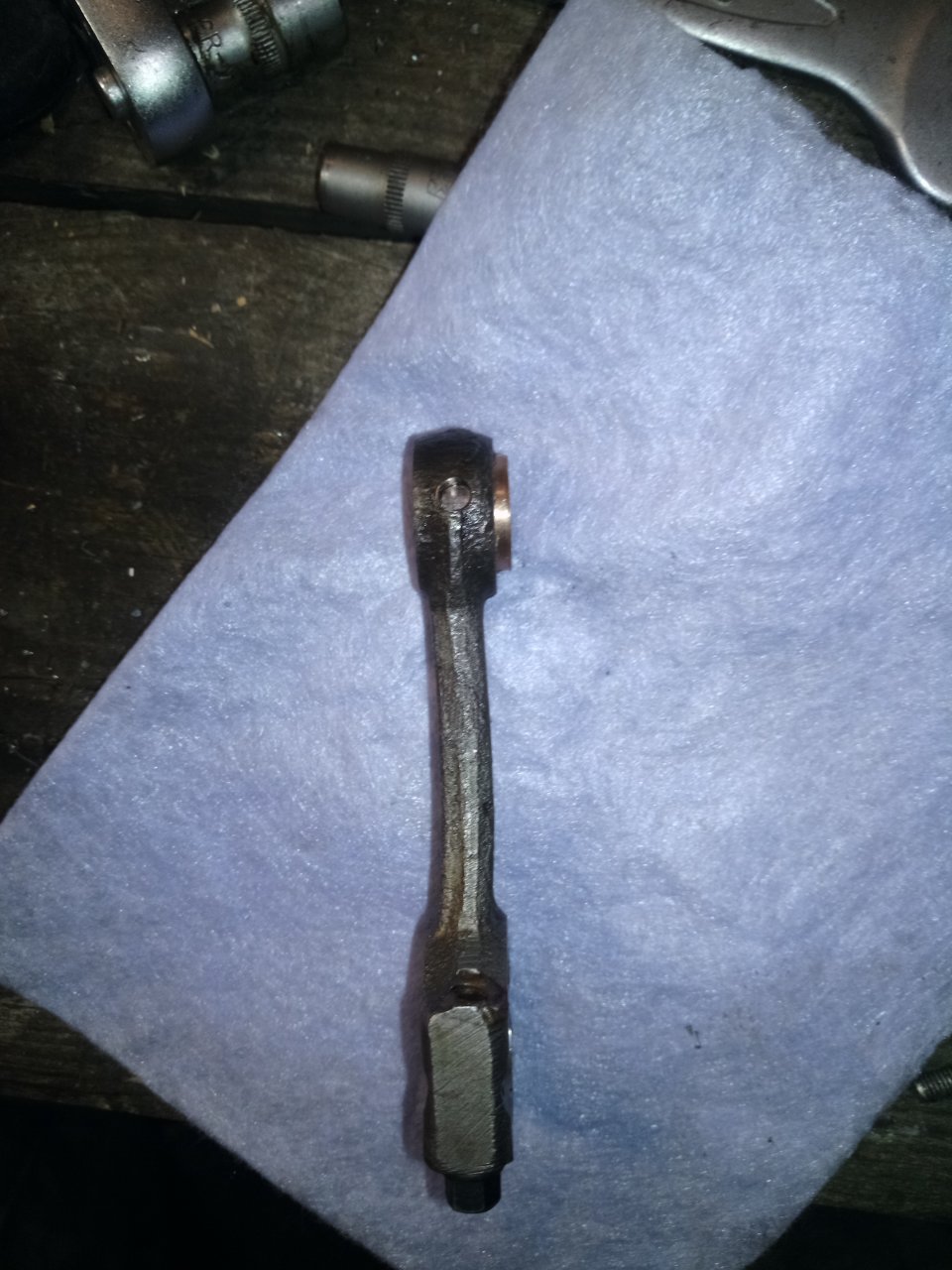

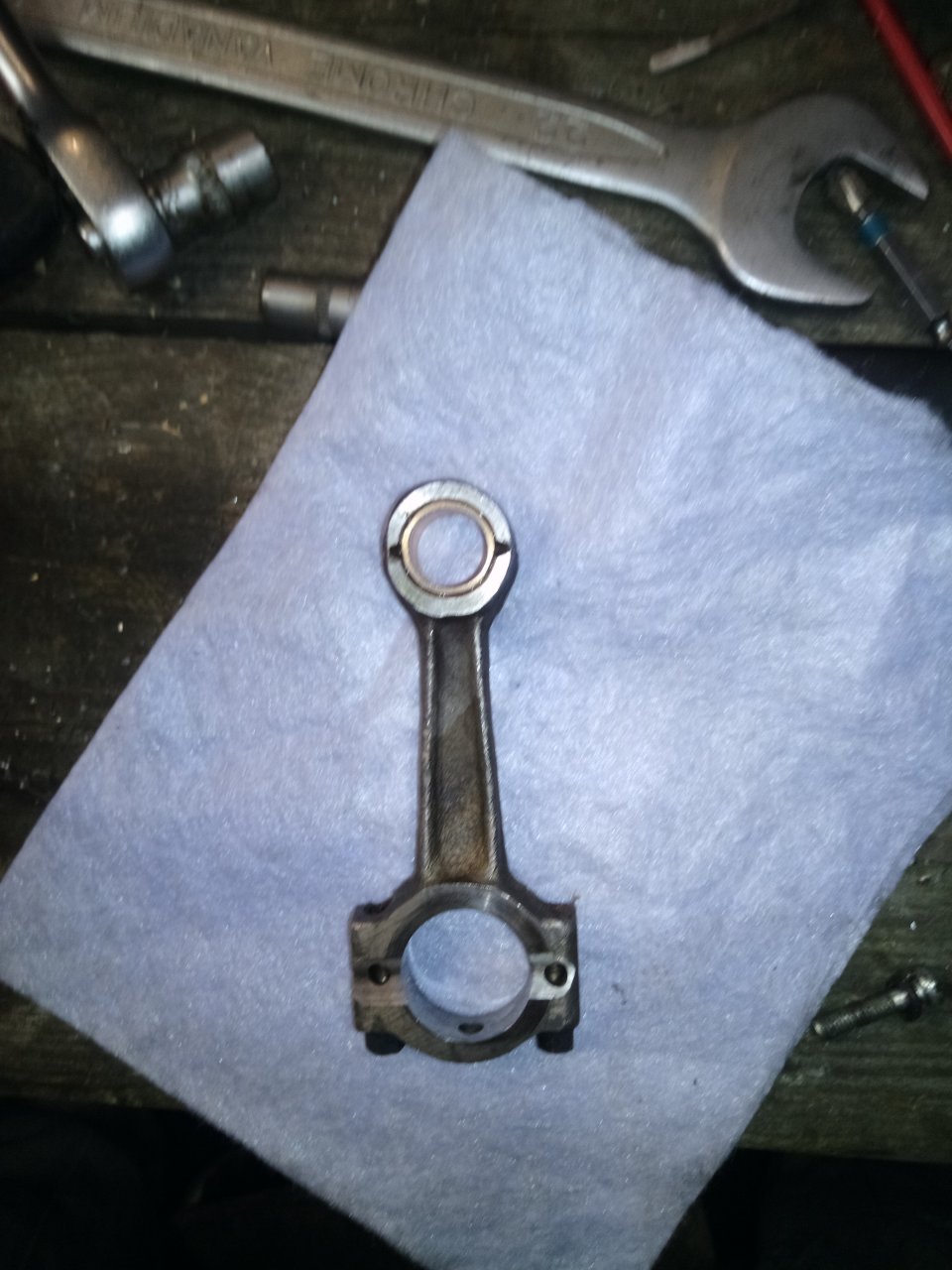

Ещё вопрос , как ходят вот такие шатуны на В12 ( я так понимаю это второе поколение , облегченные что-ли) . Или лучше ставить самые первые с одним отверстием в ВГШ?


Вложения

medgora 54

капитан 3-го ранга
Регистрация
12.12.2018
Сообщения
780
Карма
398
Возраст
69
Город
г. Владимир, Россия Фрунзенский район
Имя
Александр
Лодка
badger 3000
Мотор
Тохатцу 9.9 .Ветерок 8,12
По изготовлению и установке двойного ряда игл.тебе лучше посоветоваться с Пограничником.Такого опыта кроме его я на нашем форуме не встречал.По шатунам проконсультировать не могу.у меня были только старого образца,мясистые.Кто нибудь подскажет.


Voivano

вице-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
4 387
Карма
1 909
Возраст
63
Город
Ачинск
Имя
Владимир
Лодка
Ракета РЛ-380
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Гибрид 8 лс. Стрела и еще разные.
В качестве щупа или сверло или проволока. Шатуны. У старых втулки ВГШ дольше ходить будут, а НГШ изнашиваются одинаково. Сейчас найти б.у. шатуны с неизношенными НГШ очень проблематично. В основном хитро-мудрые продаваны спихивают уже негодные, типа они не знали, не чем померить и т.п. отговорки, когда покупатель обнаруживает, что купил металлолом. Сам лично поверил одному авторитетному продавцу, покупал шатуны с поршнями. один на выброс по причине чрезмерного износа НГШ.


Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
Широкая голова ВГШ дольше живет. Авторитетные форумчане не раз говорили об этом. Втулку ВГШ по совету Володи поджал, втулки старые думаю ОС 10 , надеюсь проживет не менее 70 процентов ресурса. Обращусь к совету Сашка 33, ...сделайте плавающую посадку поршневого пальца в бобышке поршня и мото ресурс бронзовой втулки увеличится почти вдвое. Фаски смазочных отвестий ВГШ 45' обязательны.


Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
Занимаюсь изготовлением двурядного подшипника иглы брал от карданной крестовины газель бизнес длинна иглы позволяет из одной сделать две , диаметр колеблется примерно на 0,005 ( возможно мои кривые руки) ещё есть вариант игольчатого подшипника с d игл 2,495 (по мануалу) 941/25 , но L иглы не позволяет получить две иглы из одной, у нас цена 100 руб. L короткой иглы 6,2 - 6 мм

Нет у меня такого щюпа чтоб в отверстие бугеля влезал. У меня зазор 0,45 мм и 0,50мм
Швейные иглы. Замерь 3 шт , от 0, 8 и до 1.1. Вот тебе и щупы. По формуле я делал расчет t, смотри посты на 15 или 16 стр. Иглы я заказал на алиэкспресс 6 и 7мм +алмазный круг за 150р для нарезки фаски. Не дорого, в районе 550р за все.


Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
Покупал 2а комплекта шатунов на Авито, один просто выбросил -эллипс . Бывает попадалово.


Женя5

старшина 1ст.
Регистрация
19.10.2019
Сообщения
98
Карма
59
Город
Липецк
Имя
Евгений
Лодка
Викинг320
Мотор
Ветерок

Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
Суммарный зазор по окружности НГШ Ветерок 12 28х0.02(0.04) = 0,56мм до 1.12мм для работы игл без перекоса.
Осевой 0.2-0.4мм.Длинна иглы должна быть меньше расстояния между щеками к.вала на 0.4мм.
Расчет длинны иглы в зависимости от окружности рабочей шейки20мм = 10мм.


Пограничник

капитан 2-го ранга
Регистрация
19.09.2016
Сообщения
1 200
Карма
572
Город
Тольятти Самарская обл
Имя
Роман
Лодка
Кайман 360 нднд
Мотор
Ветерок 12, Хангкай 9.9
У меня смазочное зачеканено , пользую щуп-проволоку со стороны бугеля. Замерам поддается.
