Я твой почерк-стиль уже выучил наизусть :) Многое увидел на примере Днепра по ссылке. Просто не смотрю все темы, вот и пропустил урок.


этого только не нашел, что значит усиленное?
Дим на 4 Прогрессе на днище нет ни одного стрингера , жескость обеспечивают за счет профиля - редана и кривизны днища , реданы далеко , вот и приходиться в конструкцию самого транца-рецесса включать в кормовую шпацию стрингера по необходимости или лонжероны ,, для более мощных моторов,, что бы к ним привязать сами стойки , иначе силовая схема не полная ,на других лодках стойки связываются с заводскими при их наличии. Нет доступа к фоткам, думаю так сообразишь, при полном усилении днища , точнее повышение его жесткости, стрингера продливаются к носу лодки в разных вариантах .


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
Олег, Вот здесь поддержу тебя. Может мне конечно везет, но мне во многих случаях удавалось нормально общаться с инспекторами из различных организаций. Правила у контор дурацкие и они очень сильно на людей влияют, но там работают нормально люди, такие же как и мы с вами. Несколько уточняющих вопросов по существу, и большинство готовы их как-то прокомментировать.
Борь это нормальное общение между уважающими друг друга людьми .


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
Интересное решение. А как быть с выбитым номером на корпусе данного "донора"?
Саш если расскажу как , то наверное этим способом пользоватьсе нельзя будет, и меня в предатели зачислют.


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
Все мои переделки кроме одной на эти параметры не влияют, вполне устраивают прогрессовские. Ну а длина... не отрезать же борта, потом наращивать. Лучше попробовать так, если не получится, тогда резать.
Андрей все удлиненные мною лодки на ходу оказались лучше , ,,но возможно лучшее враг хорошего,,.


Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda
,,но возможно лучшее враг хорошего,,.
100% - совершенству нет пределов
Продолжу свои распросы. Пока дают материал на подмоторную плиту, нужны размеры.

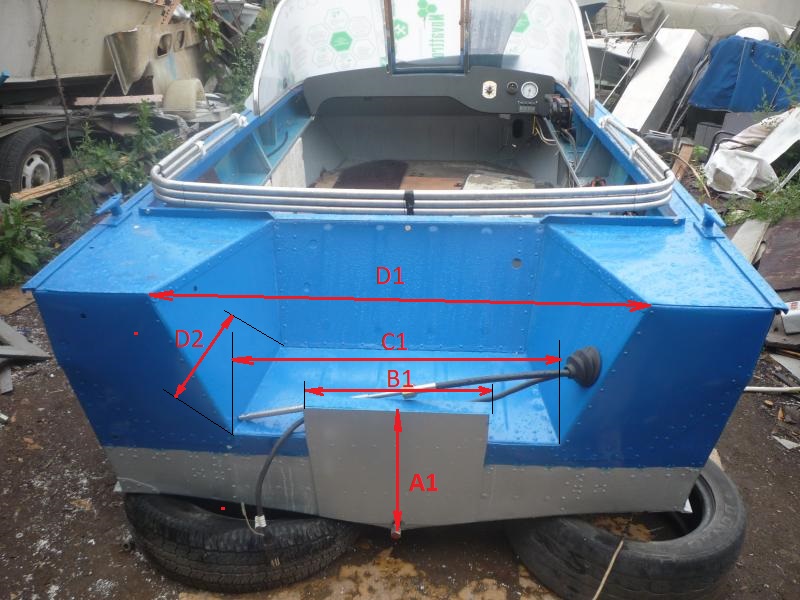

146590

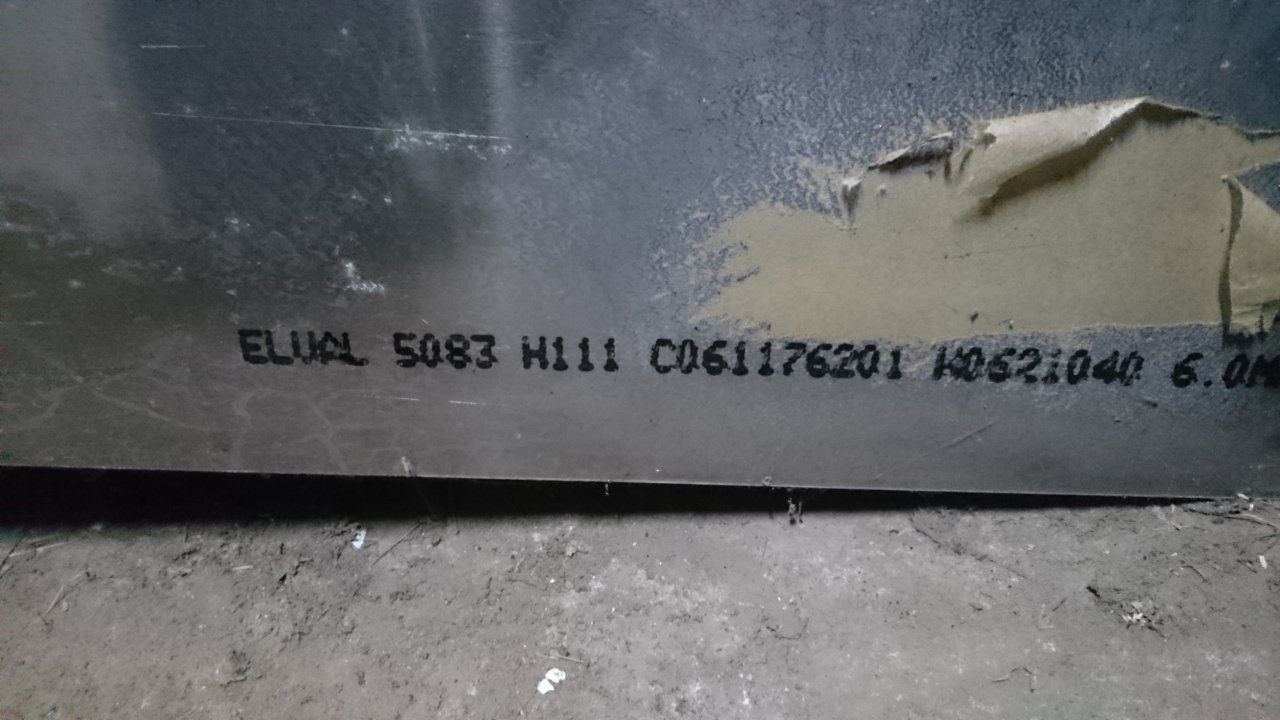

Материал правда не Д16Т, а вот такой 5083 1465856мм. Как АМГ-5М, только чуть пластичней , еще его называют АМГ-4,5. Пойдет? Наверное даже не так : нужно ли что-то изменять в конструкции транца от Олега, т.к. другого материала все равно нет,
И еще можно узнать размеры. Мотора то пока нет, и не хочется привязываться к конкретному.

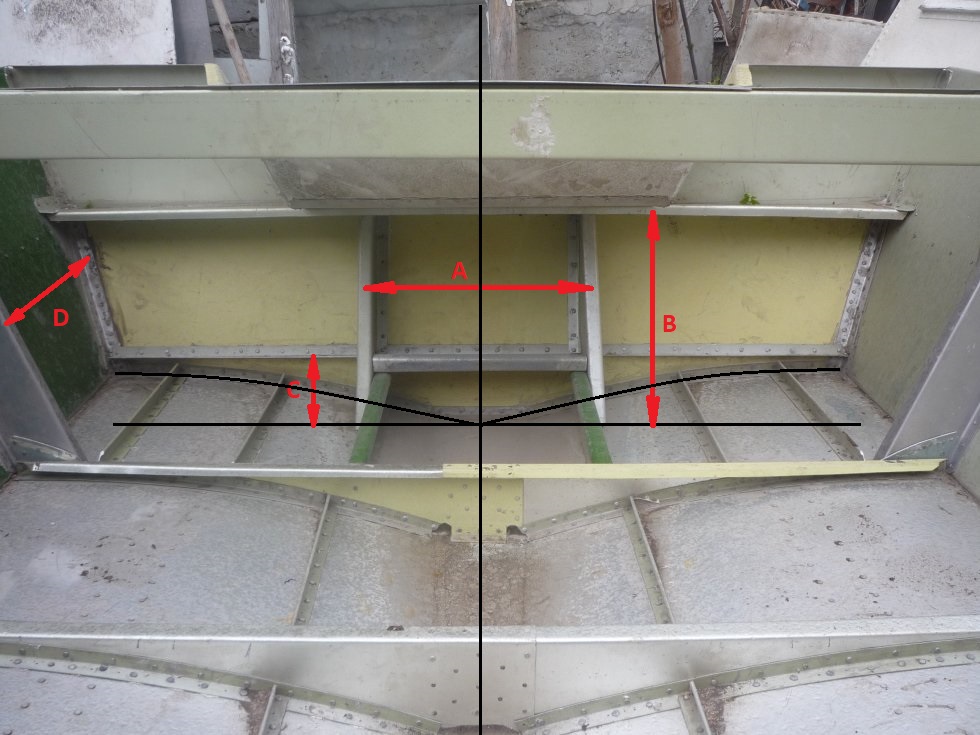

146588


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412

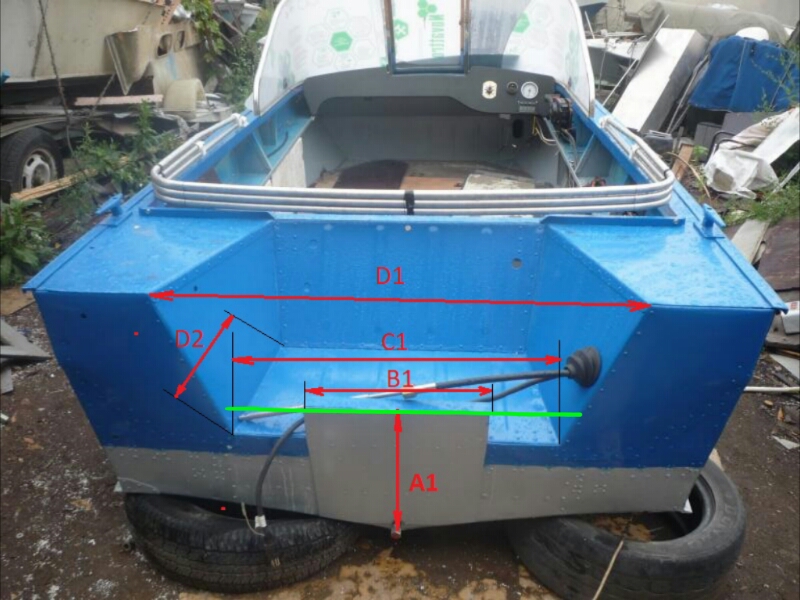

На этих фото две разные лодки на синенькой А1 - 420 мм под мотор с S ногой , если мотора еще нет, то СОВЕТУЮ брать с L ногой и тогда этот размер будет 510 мм и сответственно сам рецесс будет выше , это размер В , А это 400 - 450 мм , не более , остальные размеры померию , отпишу.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
На этих фото две разные лодки на синенькой А1 - 420 мм под мотор с S ногой , если мотора еще нет, то СОВЕТУЮ брать с L ногой и тогда этот размер будет 510 мм и сответственно сам рецесс будет выше , это размер В , А это 400 - 450 мм , не более , остальные размеры померию , отпишу.
Перед тем как городить, определись с мотором.
Олег прав, но L-ку придется поискать. Я под свои возможности и хотелки не смог найти в Москве. Б/У кот в мешке. Восстановление очень дорогое удовольствие и без гарантии результата. Если вариант Б/У - обращайся к Volchara, Garik_64. Ребята в случае чего подскажут другие варианты.


Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda
Последнее редактирование:

Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
2019-02-22 00.54.00.jpg

Андрей важен вот этот размер, и он должен быть не меньше 780 мм, иначе кочерга не позволит совершить полный поворот мотора , при меньшем размере необходим приямок для хода кочерги . Дно и вертикальная стенка рецесса делаются из родного рецесса , нужно разметить , метала хватает впритык , и трапецию конструируеш по размеру дна C1 и линии установки мотора 780 - 800 мм , размер D1 получается сам. Высота моторной плиты над дном рецесса 80 - 90 мм достаточно . Саму конструкцию транцевого шпангоута посмотри в теме Карася ,, Удлинение Амура ,, если появятся вопросы - поясню .


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
А-а-а я то думал, что ракурс такой.
Конечно разговор про L-ку.

Наверное всё-же S-ку?
А как по поводу материала?
На счет высоты S или L определись , по материалу - это речь идет о моторной плите , у меня нет под рукой справочника , действуем по поговорке , посчитать не могу , по этому бери толще , склепай в два слоя , так же поставь усиляющий уголок плиты с рецессом повыше , что бы верхние болты мотора прошли через этот уголок .


Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda
С мотором то я определился, точно L-ка.
Про S-ку это ответ на реплику Бориса, что L-ку, не найти.
так же поставь усиляющий уголок плиты с рецессом повыше

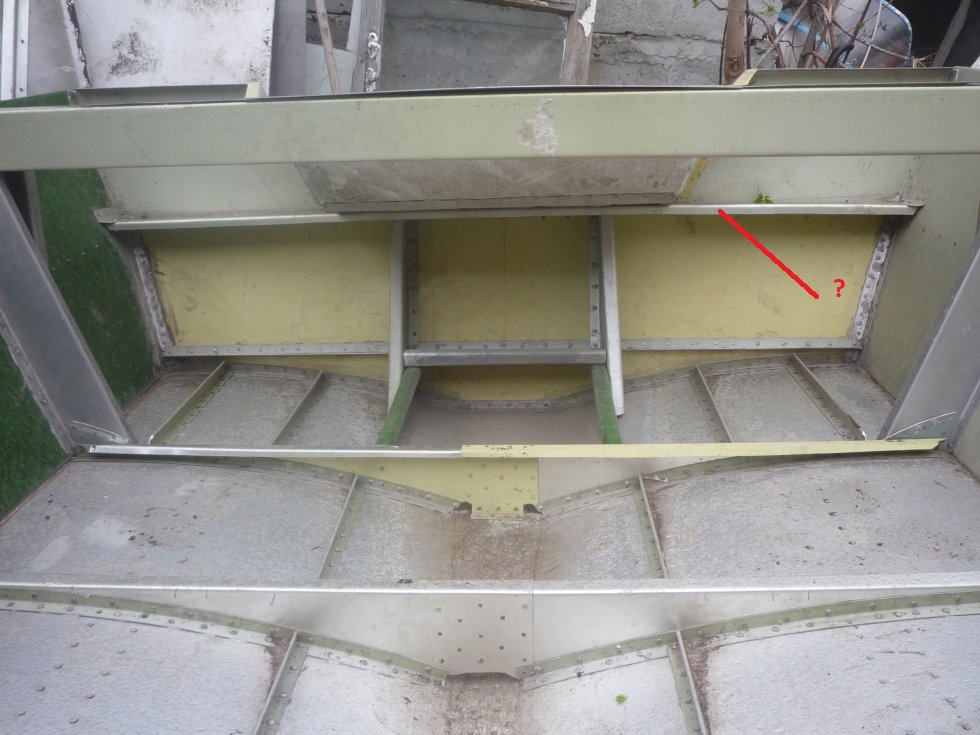

не очень понятно какой. Горизонтальная балка? 146757


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
С мотором то я определился, точно L-ка.
Про S-ку это ответ на реплику Бориса, что L-ку, не найти.

не очень понятно какой. Горизонтальная балка? Посмотреть вложение 146757
На 3 странице , от 17.12. 2017 / 65 , балка состоит из дна рецесса , двух правой и левой горизонтальной стойки с косынками на борта . Это в бютжетном варианте .
На этой фото балка цельная их Д16Т тощиной 1,5 мм , гнутая из листа , спереди - швеллером для жесткости , сзади просто уголком , высотой 120 мм .

Последнее редактирование:

Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda

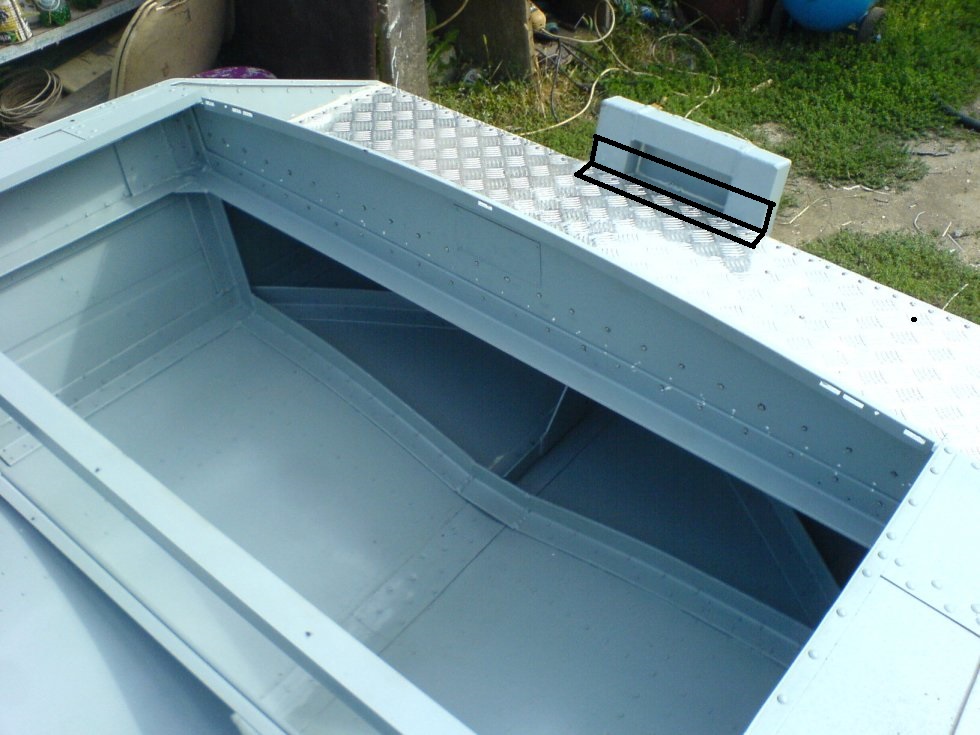

понял. Наверное вот такой146759


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 810
Карма
2 293
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412

Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda
понятно. Просто первую попавшуюся фотку взял.
Спасибо за описание балки, потому что следующий вопрос был про неё.

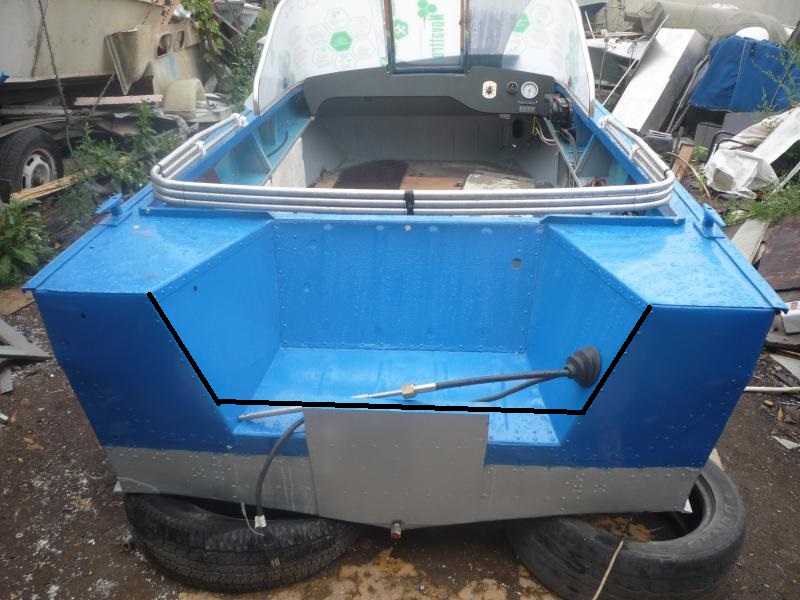

Почему форма транца с выступающей подмоторной плитой, мне больше такая нравится146760


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 134
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
С мотором то я определился, точно L-ка.
Про S-ку это ответ на реплику Бориса, что L-ку, не найти.

не очень понятно какой. Горизонтальная балка? Посмотреть вложение 146757
А ты все же поищи! У меня свои заморочки в голове были - гидравлика и 2т, 40. Китайцы например были, может и рынок поменялся.


Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda

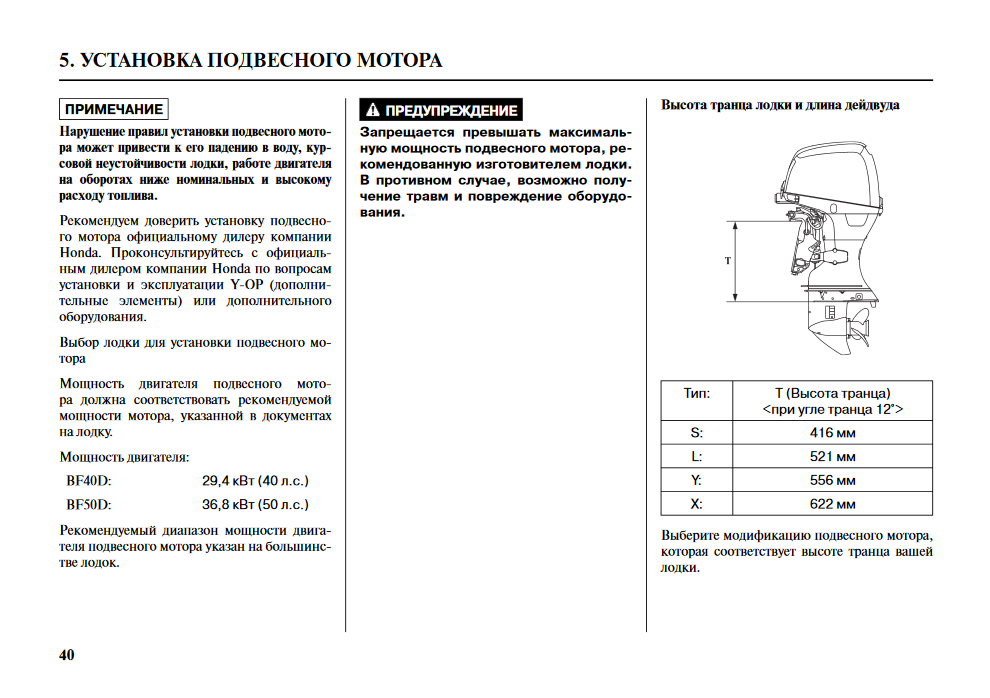

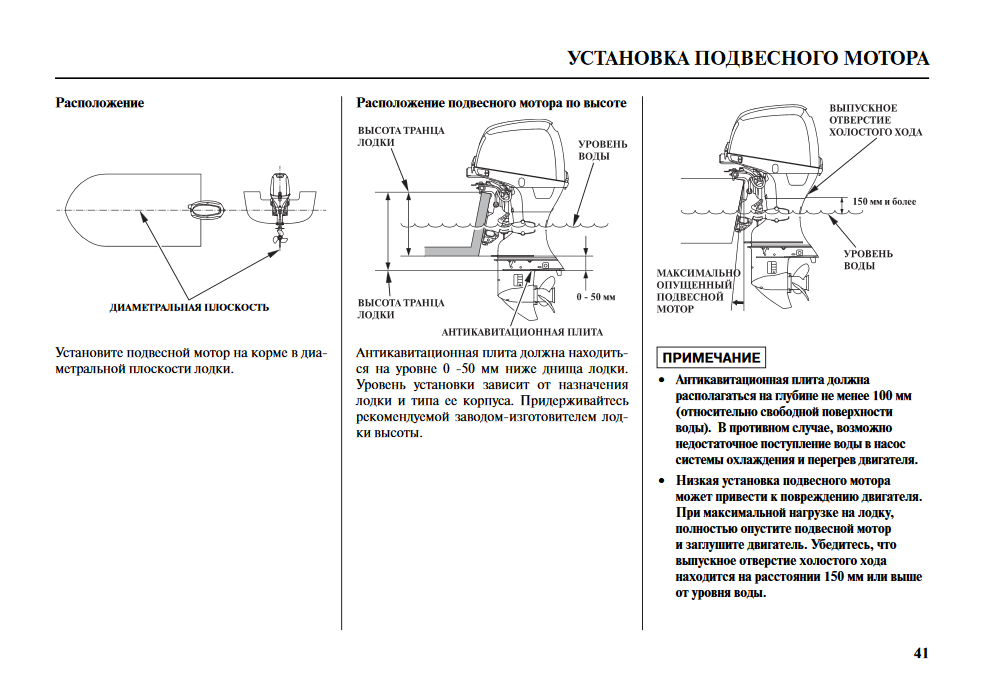

В инструкции Honda BF50D вот такие странички 147184147185

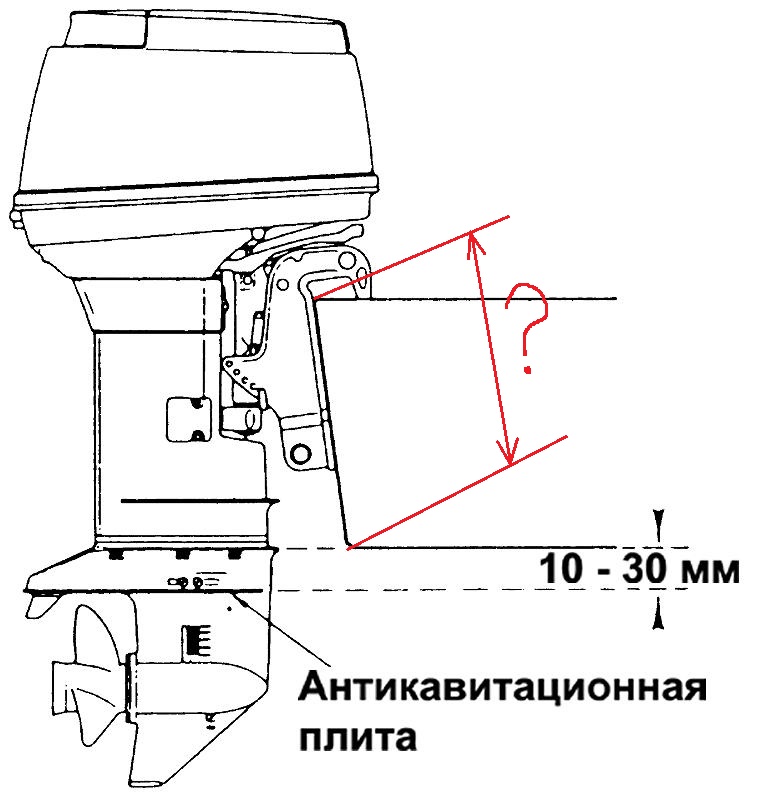

Размер высоты транца 510 мм объясняется вот этим?
147186

Если так, то с увеличением угла транца, надо увеличивать его размер (гипотенузу), чтобы сохранить высоту (катет) транца постоянной 510мм?
Или я что-то перемудрил?


докер

капитан 1-го ранга
Регистрация
22.10.2012
Сообщения
9 501
Карма
4 613
Возраст
63
Город
Ростов на Дону
Имя
Владимир
Лодка
казанка 5м4
Мотор
ямаха 40 xws

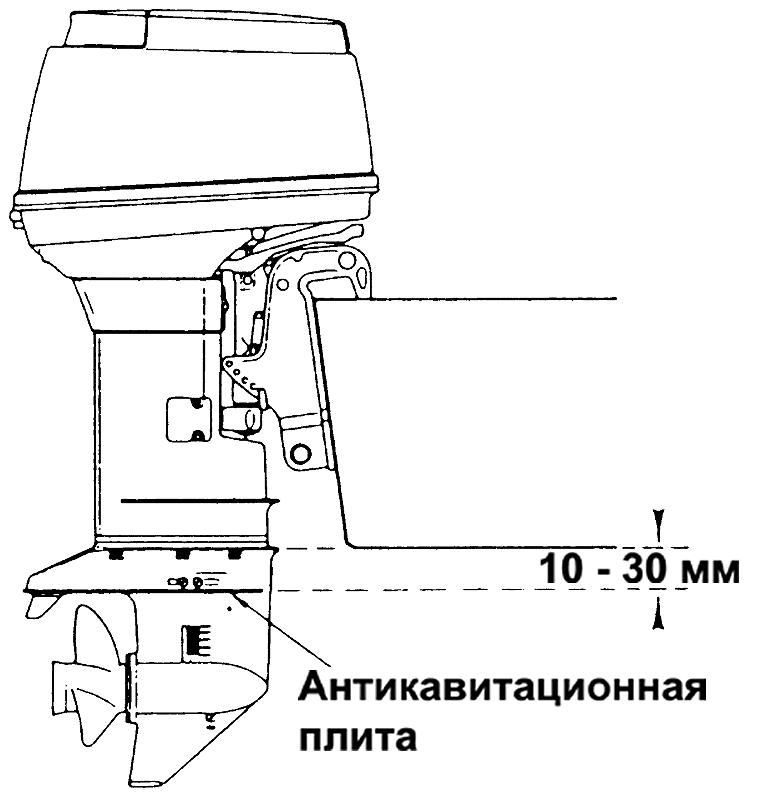

Вложения

shalagin

капитан 1-го ранга
Регистрация
05.08.2012
Сообщения
1 806
Карма
255
Город
г.Сыктывкар
Имя
Сергей
Мотор
Ветерок-8м

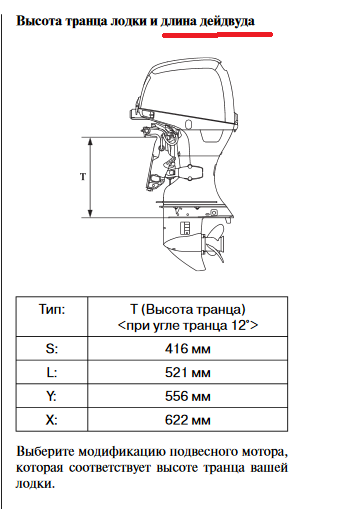

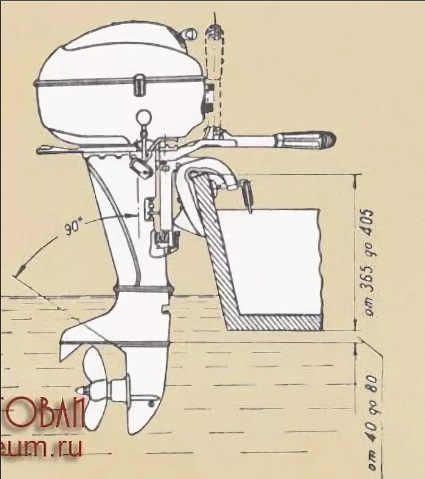

Ничего нового придумать не могут, вот и сами мудрят, мудряки этакие:jokingly:... А всего то : при высоте транца 510 мм и его наклоне в 12 градусов, длина дейвуда от среза струбцин до АКП должна быть не менее 521 мм ( гипотенуза С в треугольнике и Т на рисунке) . Эта цифра дана справочно при выборе мотора, см. вложение.


Вложения

  • 37,4 КБ Просмотры: 876
Последнее редактирование:

Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda

Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda

shalagin

капитан 1-го ранга
Регистрация
05.08.2012
Сообщения
1 806
Карма
255
Город
г.Сыктывкар
Имя
Сергей
Мотор
Ветерок-8м

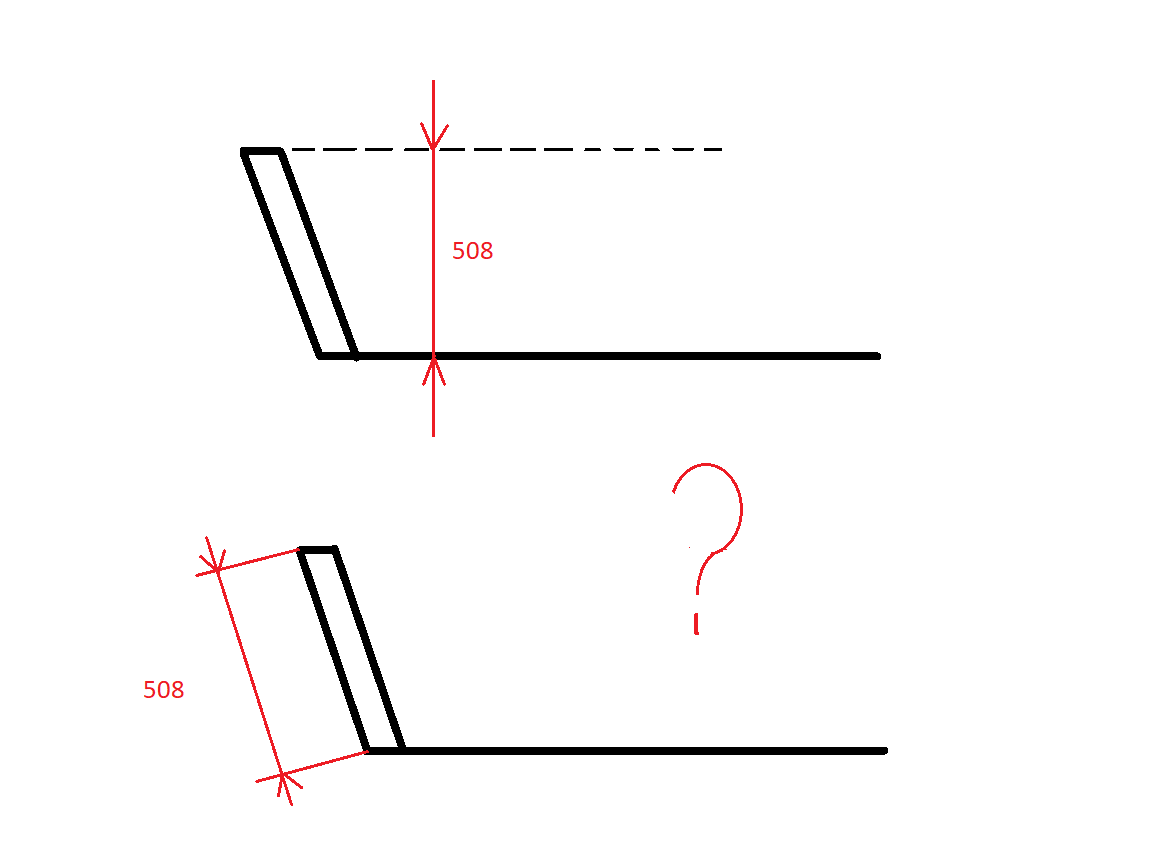

Наш рисунок самый правильный и лучше всех ! ;) На вашем верхнем рисунке правильно обозначена высота транца , которая измеряется строго вертикально, т. е. без учёта наклона транца. На нижнем рисунке это просто размер транца по линейке, который нужен при ремонте и т. д., он естественно больше, и составляет 521 мм при наклоне 12 градусов. Столько же составаляет минимальная длина дейвуда до уровня днища, с учётом поджатия или отжатия дейвуда от транца. Что-бы АКП была ниже, надо прибавить ещё до 50 мм (сколько рекомендовано мануалом на мотор). Т.е. длина дейвуда может быть до 571 мм


Вложения

Последнее редактирование:

Andrey3167

гл. кор. старшина
Регистрация
20.04.2018
Сообщения
135
Карма
27
Город
Калининград
Лодка
YAM-360, Прогресс-4
Мотор
Honda
Уже все рисуночки пересмотрел, и наши и не наши:?
Т.е. исходя из вышесказанного, делаю вывод: высота транца (которая вертикально меряется) для L-ноги величина постоянная и равна 20"(дюйм)х25,4мм=508мм
А размер транца по линейке зависит от угла наклона транца, и при угле 12° равен 519,35мм , а при угле 15° - 525,92мм
Так?
