дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
При пуске и ХХ напряжения обмоток суммируются. С ростом оборотов возрастает индуктивность этой связки. Для этого и есть д1, он шунтирует обмотку L1 пропуская ток от L2 так, как у неё меньше витков и соответственно скорость нарастания тока выше. На больших оборотах работает только L2. Так реализована стабилизация напряжения и тока.


win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25

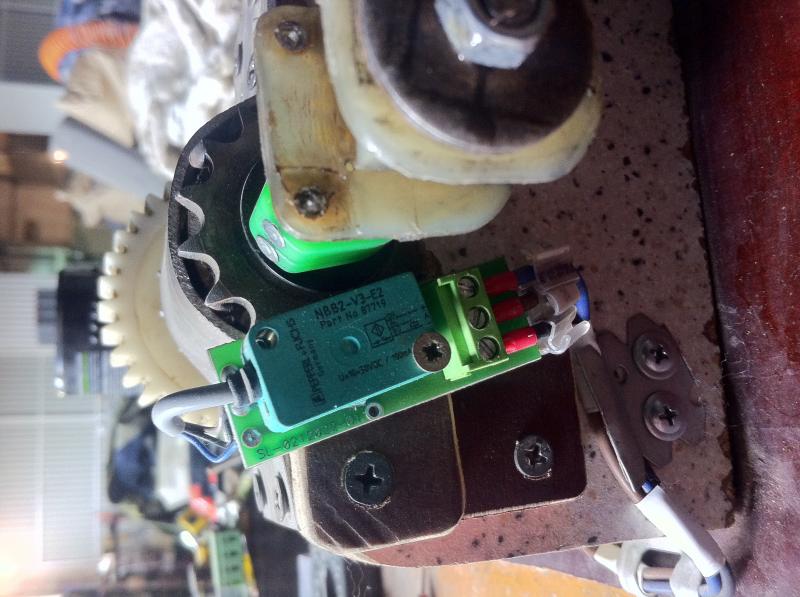

Емкостной датчик который использую в станке. Аналогов море подбирать под нужные параметры только надо.


Вложения

win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25
Кстати если у кого сложность возникает с наличием деталей вт05 можно взять из блока защиты галогеновых ламп конденсатор 1 мкф в мощной дрели или болгарке используется для помехоподавления


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
win125 - для работы С RC-фильтром еще диод нужен между катодом и анодом тиристора, я забыл упомянуть об этом. RC-фильтр ставится именно в разрыв между Д4 и R1 . C фильтром марка тиристоа или симистора роли не играет только параметры выше 2А и напряжение желательно 800в. Работают и стандартные для импортных блоков 2P4M.


win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25
Понял. Сегодня попробую. Я думал диод нужен только если тирристор стоит, в симисторе он как бы есть но попробуем видео скину если получится


win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25
С симитром фильтр не получается возможно только с тиристором работает фильтр


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
975
Карма
102
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20. Волк меньше медведя , но в цирке выступает именно МЕДВЕДЬ
Собрал комутатор по новой схеме, катушки по количеству витков было мотать лень, вобщем по сопротивлению обмоток вышло L1-680 Ом L2-420 Ом L3-80 Ом провод 0.1 катушка зажигания двухискровая на маховике стоит венец -при легкой прокрутке искра пробивает зазор 10-12 мм . Основание катушек доработал чтобы в полной мере сохранилась механическая регулировка опережения зажигания для этого пришлось перенести отверстия крепления катушек на 15 градусов по ходу вращения коленвала. Сегодня тестировал на воде -запуск легкий и на слух мотор работает мягко и на малом ходу практически нет вибрации. Вобщем пока все нравится. :good: Да еще если кто будет переделывать свои зажигания с надежной на новую то при установке чтобы наверняка все сразу заработало нужно учитывать что эта схема инверсная и катушку которая L2L3 нужно ставить на другой рог сердечника по отношению к катушке надежной схемы.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
РобертНСК сказал(а):
ни каких подколов, я пришел сюда не умничать. воспитывался на твоих сообщениях (по зажиганию). сейчас лучщий теоретик-зажигальщик в СВЕЙ ДЕРЕВНЕ. первый мотор заставил работать на ДВУХ цилиндрах по твоей схеме.
теперь нужно понять.
РобертНСК сказал(а):
зачем R3? на нем не теряем "искру"?


SHAFAR

ст. мичман
Регистрация
13.10.2010
Сообщения
199
Карма
13

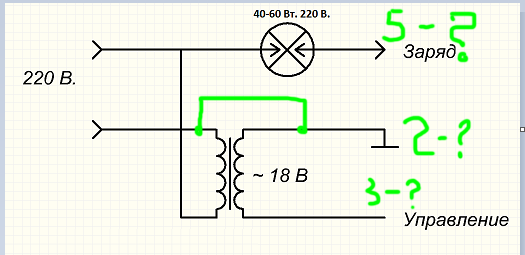

Так будет правильно?


Вложения

SHAFAR

ст. мичман
Регистрация
13.10.2010
Сообщения
199
Карма
13

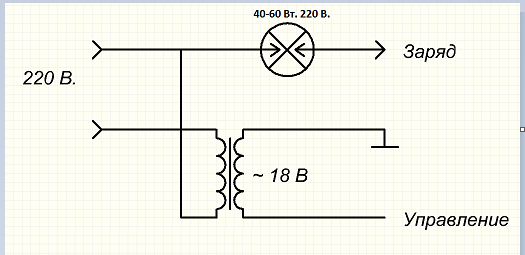

Здравствуйте, лодочники! Кто может помочь с методикой проверки NEW ? Чего и куда подключать? Особенно интересует подключение ТЛМ для проверки. Между чем и чем будет (должна быть) искра . На моторе все было хорошо, но возникла необходимость проверить второй экземпляр схемы в домашних условиях.


win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25
Привет. Искра должна быть между двух высоковольтных проводов. На схеме все Дмитрий22 нарисовал. Подключать все на свои места согласно схемы.


SHAFAR

ст. мичман
Регистрация
13.10.2010
Сообщения
199
Карма
13

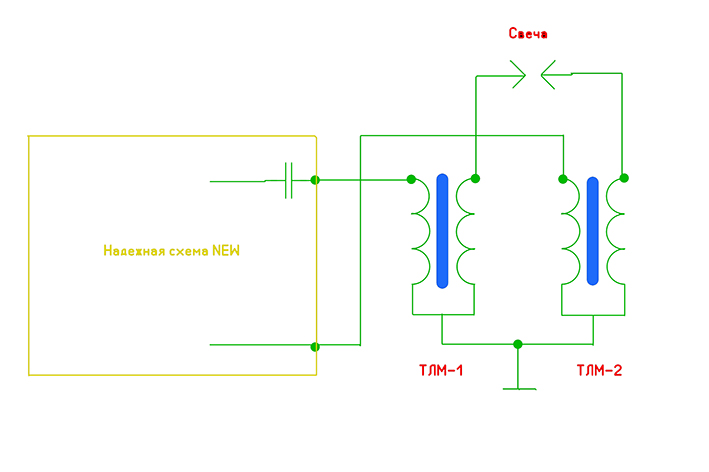

Спасибо за подсказку! Так правильно?


Вложения

win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25
Да именно так к схеме две тлм подсоединяются, не уверен такли тлмки рисуются, один проводок на кондер второй на общ схемы. Схему заземлять не надо.


ИгорьМ

матрос
Регистрация
30.11.2014
Сообщения
18
Карма
0
Возраст
57
Город
Давид-Городок Брестская область Беларусь
Лодка
Казанка М Обь М
Мотор
Вихрь 30 Вихрь 25
AlexLee сказал(а):
Дмитрий, поделись советом, как автор, и как практик. Диод D1, шунтирующий полупериод в накопительной катушке ты монтировал прямо на катушке. Это решение себя оправдало? Или таки надо его из под маховика выносить?
Все таки либо пять проводов к коммутатору тянуть, либо три.
Дмитрий 22. Меня тоже интересует этот вопрос.Если поставить D1 прямо на катушку не будет проблем? Или всё таки лучше монтировать на схему его?


Дмитрий Морохов

старшина 2ст.
Регистрация
28.01.2015
Сообщения
74
Карма
5
Город
Саратов
Лодка
Прогресс 2
Мотор
Вихрь 30
Возможна ли замена BTA16 на BT136- 800E? Искра с 136 образуется намного проще что ли? От простого поворота маховика выдаёт пару разрядов. А с BTA 16 нужно энергичнее прокручивать маховик, и имеют место быть пропуски разрядов.


win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25
я смонтировал под маховиком диод на обеих схемах


win125

ст. матрос
Регистрация
03.08.2015
Сообщения
42
Карма
4
Возраст
38
Город
Вольск, Россия
Имя
Андрей
Лодка
Прогресс - 4
Мотор
вихрь 25
два мотора


ИгорьМ

матрос
Регистрация
30.11.2014
Сообщения
18
Карма
0
Возраст
57
Город
Давид-Городок Брестская область Беларусь
Лодка
Казанка М Обь М
Мотор
Вихрь 30 Вихрь 25
Всем привет!А подскажите пожалуйста какое сечение проводов от катушек к коммутатору,и от коммутатора к двухискровой катушке. ПГВА 0,50мм подойдёт?


Zolotko

ст. лейтенант
Регистрация
23.05.2012
Сообщения
315
Карма
19
Возраст
67
Город
г.Таганрог
Имя
Александр
Лодка
РИБ Аполлон 420Z
Мотор
Нептун 23Э
ИгорьМ сказал(а):
Всем привет!А подскажите пожалуйста какое сечение проводов от катушек к коммутатору,и от коммутатора к двухискровой катушке. ПГВА 0,50мм подойдёт?
Если провод катушки 0,1 то 0,5 конечно подойдет :)
Тут нужно ИМХО исходить из механической прочности провода...


ИгорьМ

матрос
Регистрация
30.11.2014
Сообщения
18
Карма
0
Возраст
57
Город
Давид-Городок Брестская область Беларусь
Лодка
Казанка М Обь М
Мотор
Вихрь 30 Вихрь 25
Zolotko сказал(а):
ИгорьМ сказал(а):
Всем привет!А подскажите пожалуйста какое сечение проводов от катушек к коммутатору,и от коммутатора к двухискровой катушке. ПГВА 0,50мм подойдёт?
Если провод катушки 0,1 то 0,5 конечно подойдет :)
Тут нужно ИМХО исходить из механической прочности провода...
Спасибо за информацию Александр. Провода Российского производства. Хорошие.


SHAFAR

ст. мичман
Регистрация
13.10.2010
Сообщения
199
Карма
13

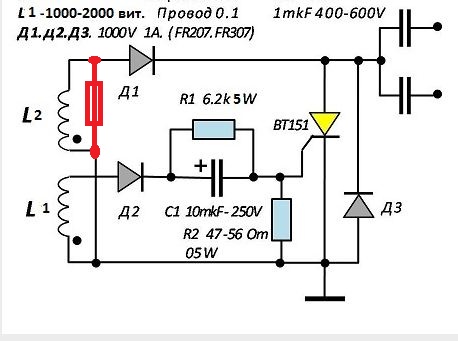

Всем лодочникам Привет! Вопрос к знатокам: нужна ли варисторная защита для "надежная схема NEW" ?


Вложения

  • 45,9 КБ Просмотры: 1 001
