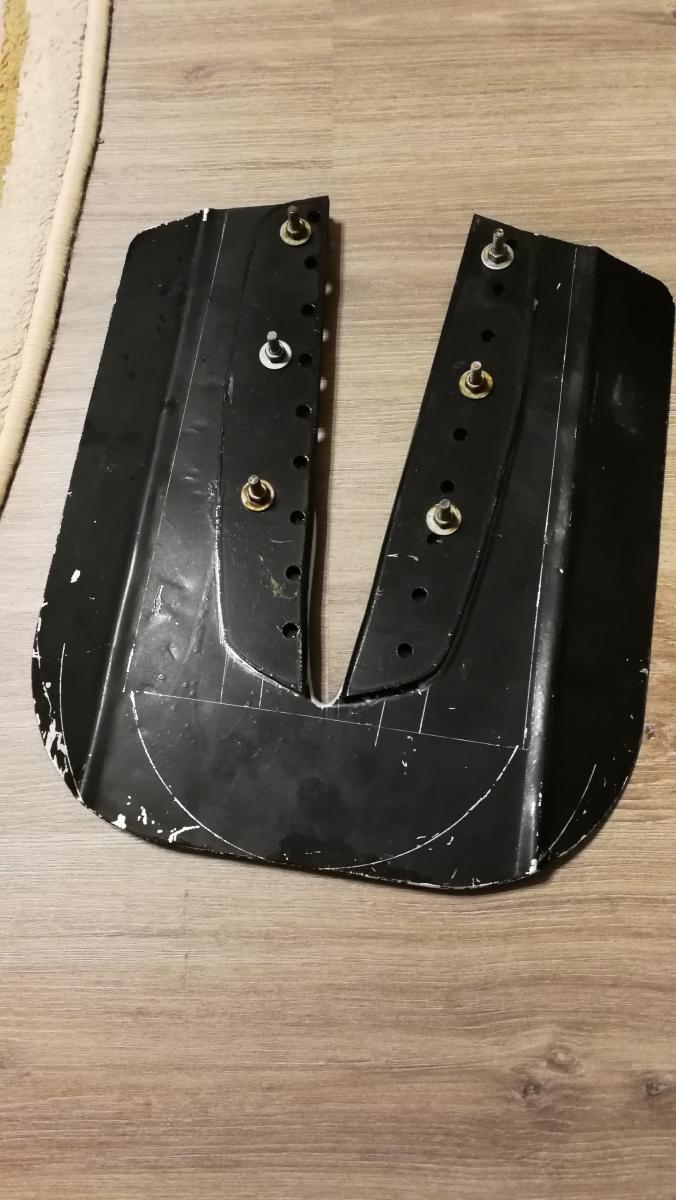

Воздух пойдет по бокам. Вертикальные скеги не дадут попасть ему в тоннель... Доплнительная АКП :... Спереди круговой сектор с центром по оси поворота мотора... поэтому сначала нужно определиться оптимальным углом установки мотора... В разрезе - пластина по форме перевернутой совковой лопаты


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

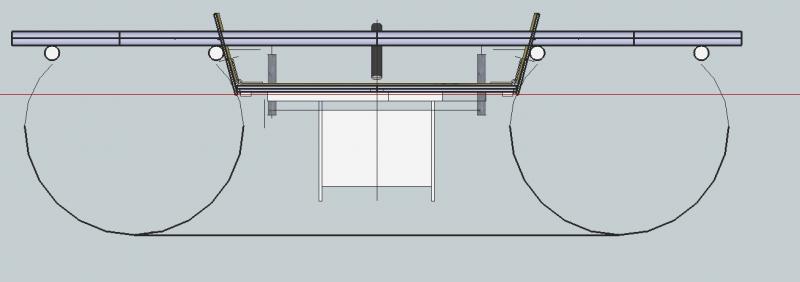

Сечение носовой части тоннеля


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
По испытаниям возможно будет ниже мм на 50 На рисунке клиренс по скегам 90 мм


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Пролил модель тоннеля под краном... Прямоугольное сечение нельзя оставлять... струя заходя в тоннель старается заузиться... т.е. в углах лишняя площадь... завтра буду скруглять углы...


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Да , все прямые углы надо скруглять небольшими радиусами, чтобы не было затенённых карманов, потом сильно больших потерь в сравнении с круглым не будет. А возможно сделать фото струи?


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Только пластилином на модели нельзя углы скруглять- шпаклевать. Адгезия, полная несмачиваемость поверхности, вода сама от углов будет отпрыгивает, возможно искажение реальной картины струи. Вся поверхность тунеля желательно должна иметь одинаковое покрытие.


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Кстати пролил свой клин, который ранее размещал. Обтекается идеально... Хорошо уводит газировку и вода полностью обтекает острый профиль на выходе...


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

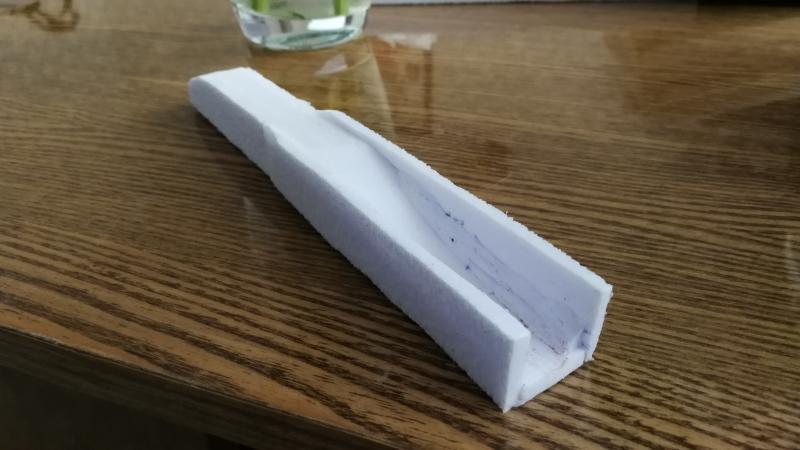

Проверил узкий водовод-тоннель... Работает на любой скорости потока струи из крана...


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Даже на отрицательных углах до - 10 градусов весь поток уходит в тоннель без отрыва...
Главное разгонный участок перед входом в тоннель


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Погонял модели по ванне... Обе имеют право жить... Тоннель поднимает воду даже на самой маленькой скорости... Пробовал снять видео и фото - неудачно.


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Предполагаемая минимальная длина разгонного участка и приблизительный рабочий угол его наклона можете сказать?


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
У меня при общей длине модуля 3 метра длина тоннеля 1,35м и трех метров хватает чтобы брать невозмущенном воду. Угол наклона не имеет значения- тоннель заполняется и когда отрицательный угол. По скотчупу наклона 2,5 градуса достаточно для вертикально го подъёма кормы 120 мм


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Охота сделать из двух половин по 1,5 метра... Посчитал - нужно 5 листов пеноплекса 1,2х0,6х0,05 и один лист фанеры скорее всего 8мм


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Ильдус, а можете на Вашей модели ( на фото на #3783) со стороны стола в районе 2 см назад от начала боковых гребней сделать поперечный пропил шириной 5-7 мм , глубиной.... недоходя мм 5 до полного разреза, оставив немного пеноплекса в качестве шарнира . И попроливать тонель ещё - отгибая коробчатую часть вверх. Интересен результат: предел поднятия воды.


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

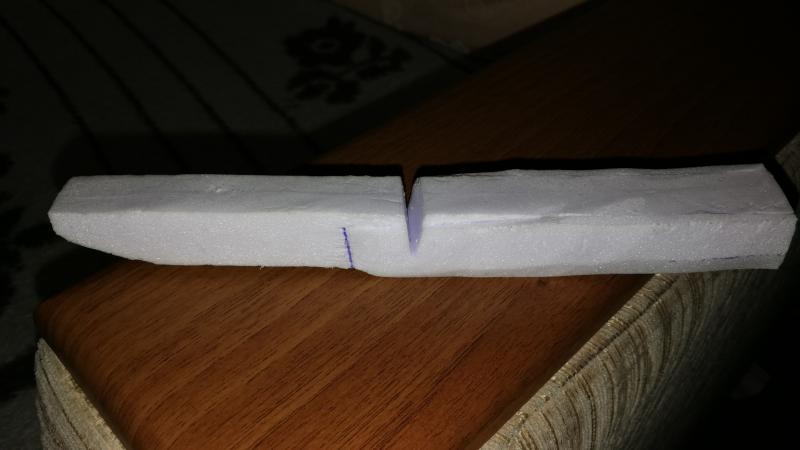

Пофиг... Проливается даже при полном изгибе... Но! От баллонов поймает газировку... Или скеги нужно будет в носу делать высокими


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные

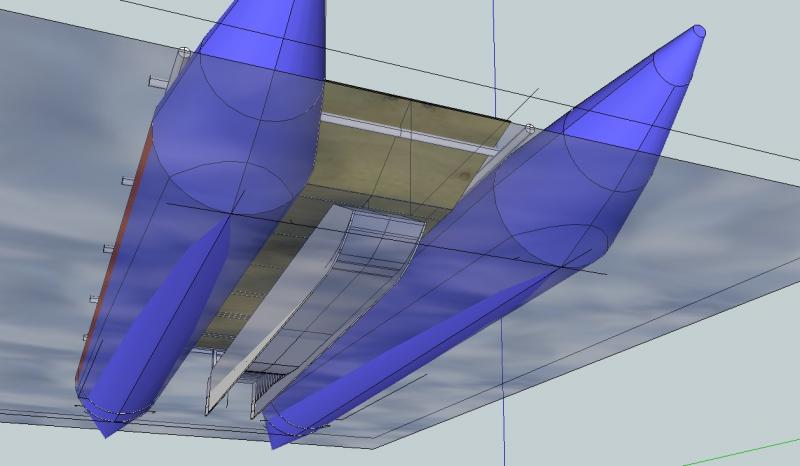

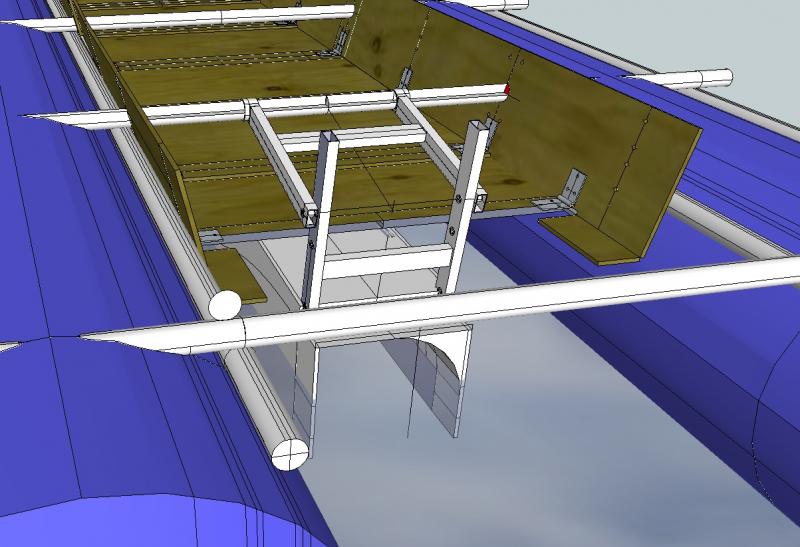

Нарисовал тоннель под трюмо


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Уровень воды показан в режиме псевдоглиссирования на скорости больше 25 км/час... При поднятии кормы тоннеля на 100 мм скеги будут паралельны баллонам с клиренсом 90 мм...


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Здорово, отличный результат! Высоту скег впереди можно не увеличивать, а попробуйте выдвинуть вперёд только бортики заборника до начала трюмо ( последнее фото)


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Здесь возмущенный турбулентный ( на всех эволюциях ) от центрального..." баллона" поток отсекается вертикальным бортиком и направляется между "баллоном" и водозаборником. В водовод попадает только вода.


Вложения

Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
В тоннель в секунду будет заходить около 400 кг воды! Две бочки. Грубо говоря 200 кг нужно поднять на высоту 120 мм за секунду... Это я про прочность...


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с

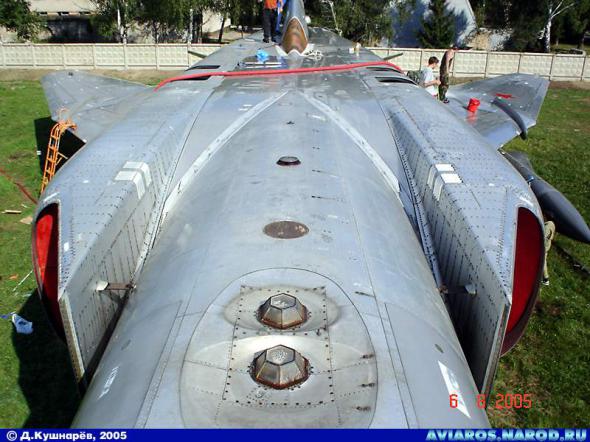

Ну... да, ещё и камень исключать нельзя, тонкое и ажурное под пузом у поверхности воды не годится. Надо думать... Там на фото правда тоже не подарок, если что , то быстренько причалить к берегу не получится ( почти 2 скорости звука и до земли ....., я так далеко не заплыву) , но и материалы другие( хотя под наши технологии вполне доступные - Д16т, АМГ, АК-4 , стекло и углепластик).


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
Я уже об этом думал... Уже армирую уголком


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Переклейкой фанеры , пеноплекса, алюминия и стекла можно славный сандвич замутить. Лёгкий, ударопрочный и самое главное ремонтопригодный в полевых условиях. Уголок АМГ наверное не надо, лучше трубки или листовой материал. Вау! Стеклопластиковая арматура рулит. Вклеенная в пеноплекс - это железобетон! И жестью греметь от вибрации не будет. Кстати тонкое вибрирующее железо может давать офигеннейшее сопротивление, даже до разрушения конструкции.


Ильдус

капитан 2-го ранга
Регистрация
16.08.2014
Сообщения
1 160
Карма
52
Возраст
68
Город
Красноярск
Имя
Ильдус
Лодка
Джонбот, Катамаран с мотором, кеяк из пенопласта
Мотор
Сузуки 15, Чих-Пых "чемпион 200", весла байдарочные
:crazy: Я уже прикидываю универсальный модуль... Под ненадувной катамаран...


Крепость

ст. мичман
Регистрация
07.11.2017
Сообщения
195
Карма
38
Город
г. Иркутск
Имя
Игорь
Лодка
лодка (катамаран) ПВХ 390 , катамаран 10*3,6 (неспешно строится)
Мотор
Гибриды : Привет + Чемпион 340—13л/с, Зонгшен 620—21л/с
Волчара из пеноплекса интересный строил.
