Спасибо. Ну все, началась у меня работа по изготовлению ОУЗ.Потом обязательно выложу результат. Ну в общем продолжение следует...


namin

ст. лейтенант
Регистрация
04.11.2012
Сообщения
309
Карма
11
Возраст
54
Город
Кривой Рог,Украина
Имя
стас
Лодка
сузумар 390
Мотор
вихрь-М был, Джонсон-25, гибрид Садко-200PRO на ноге ветерка 12
Иван, подскажи, сегодня практически все работы по изготовлению УОЗ были завершены. Но как ни странно нет искры. Ставлю все обратно искра есть. В чем подвох? Тут заметил,что нижняя пластина ,на которой крепиться катушка , при прохождении магнита немного подымается вверх и замыкает его. Тут начались "танцы с бубнами", чтобы выбрать правильный зазор, ну так искру не обнаружил. Не знаю,может нужно было резче вращать маховик( вращал шнуром, намотанным на металлический стакан),или все же великоват зазор, но ведь когда ставлю все обратно и вращаю маховик тем же шнуром- искра есть. Сегодня пол дня убил, но все безрезультатно .


jawa0110

капитан-лейтенант
Регистрация
14.04.2014
Сообщения
464
Карма
57
Город
Красноярский кр. г.Ачинск
Имя
Виктор
Лодка
тайга340, янтарь2, автобот
Мотор
гибрид G340VKE+B12; G225VK/2+В8; nissamaran(электро); Тохацу18
namin сказал(а):
Иван, подскажи, сегодня практически все работы по изготовлению УОЗ были завершены. Но как ни странно нет искры. Ставлю все обратно искра есть. В чем подвох? Тут заметил,что нижняя пластина ,на которой крепиться катушка , при прохождении магнита немного подымается вверх и замыкает его. Тут начались "танцы с бубнами", чтобы выбрать правильный зазор, ну так искру не обнаружил. Не знаю,может нужно было резче вращать маховик( вращал шнуром, намотанным на металлический стакан),или все же великоват зазор, но ведь когда ставлю все обратно и вращаю маховик тем же шнуром- искра есть. Сегодня пол дня убил, но все безрезультатно .
Пластина на которую крепится катушка зажигания не должна проводить магнитное поле, если ты ее сделал из металла (проводящего магнитное поле) искры не будет.


namin

ст. лейтенант
Регистрация
04.11.2012
Сообщения
309
Карма
11
Возраст
54
Город
Кривой Рог,Украина
Имя
стас
Лодка
сузумар 390
Мотор
вихрь-М был, Джонсон-25, гибрид Садко-200PRO на ноге ветерка 12
Тогда я чего- то не пойму. У Ивана сделана из металла 3мм. На двигателе она тоже сидит на сплаве из металла. Сегодня сделаю фото и выложу . Ну ,хорошо, а из чего же ее тогда делать, из пластика или дюрали? Тогда конечно придется вернуть все обратно,жалко только потраченного времени и такой кропотливой работы. Из дюрали мне ее не сделать.


ХАХОЛ

ст. матрос
Регистрация
25.01.2017
Сообщения
47
Карма
3
Возраст
51
Город
Ставропольский край
Имя
ИВАН
Лодка
BADGER FL-270
Мотор
NL160В+В12-гибрид
jawa0110 сказал(а):
namin сказал(а):
Иван, подскажи, сегодня практически все работы по изготовлению УОЗ были завершены. Но как ни странно нет искры. Ставлю все обратно искра есть. В чем подвох? Тут заметил,что нижняя пластина ,на которой крепиться катушка , при прохождении магнита немного подымается вверх и замыкает его. Тут начались "танцы с бубнами", чтобы выбрать правильный зазор, ну так искру не обнаружил. Не знаю,может нужно было резче вращать маховик( вращал шнуром, намотанным на металлический стакан),или все же великоват зазор, но ведь когда ставлю все обратно и вращаю маховик тем же шнуром- искра есть. Сегодня пол дня убил, но все безрезультатно .
Пластина на которую крепится катушка зажигания не должна проводить магнитное поле, если ты ее сделал из металла (проводящего магнитное поле) искры не будет.
Я покинул все форумы из-за лишней траты времени, решил быть только наблюдателем со стороны.
С Вашим ответом Стасу (Пластина на которую крепится катушка зажигания не должна проводить магнитное поле, если ты ее сделал из металла (проводящего магнитное поле) искры не будет.) не согласен, у меня все из магнитного материала, просто невнимательно все смотрят на фото, и пытаются внести изменения в готовую конструкцию. Ведь не зря люди выкладывают свои готовые рабочие наработки.
Просто нужно взять и скопировать все как есть, не вставляя в конструкцию своих дополнений. Из практики 3 человека повторили эту конструкцию (также на чугунном и алюминиевом маховике), и все работает даже от слабого вращения маховика.


ХАХОЛ

ст. матрос
Регистрация
25.01.2017
Сообщения
47
Карма
3
Возраст
51
Город
Ставропольский край
Имя
ИВАН
Лодка
BADGER FL-270
Мотор
NL160В+В12-гибрид
namin сказал(а):
Тогда я чего- то не пойму. У Ивана сделана из металла 3мм. На двигателе она тоже сидит на сплаве из металла. Сегодня сделаю фото и выложу . Ну ,хорошо, а из чего же ее тогда делать, из пластика или дюрали? Тогда конечно придется вернуть все обратно,жалко только потраченного времени и такой кропотливой работы. Из дюрали мне ее не сделать.
Выложи подробное фото своей конструкции, и я помогу тебе разобраться.
Не выдержал и вернулся на форум только чтоб помочь тебе.


namin

ст. лейтенант
Регистрация
04.11.2012
Сообщения
309
Карма
11
Возраст
54
Город
Кривой Рог,Украина
Имя
стас
Лодка
сузумар 390
Мотор
вихрь-М был, Джонсон-25, гибрид Садко-200PRO на ноге ветерка 12
ОК. Сейчас выложу фото, может вместе победим. Просто у меня конструкция этой пластины П-образной формы, может ты забыл Иван у меня Садко-200.


namin

ст. лейтенант
Регистрация
04.11.2012
Сообщения
309
Карма
11
Возраст
54
Город
Кривой Рог,Украина
Имя
стас
Лодка
сузумар 390
Мотор
вихрь-М был, Джонсон-25, гибрид Садко-200PRO на ноге ветерка 12

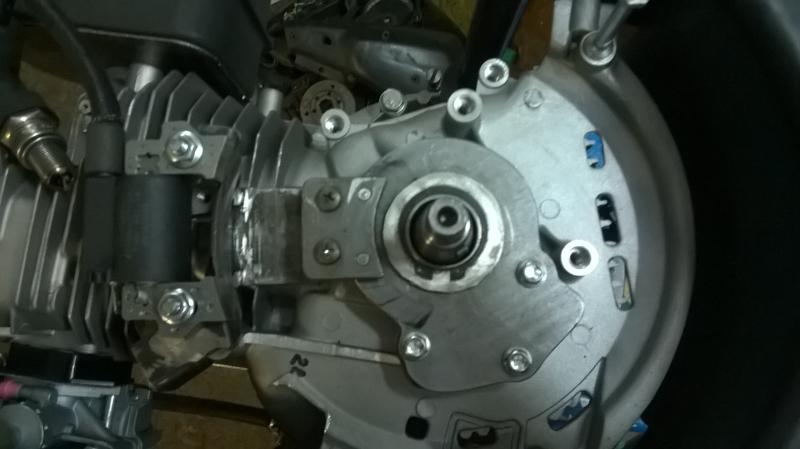

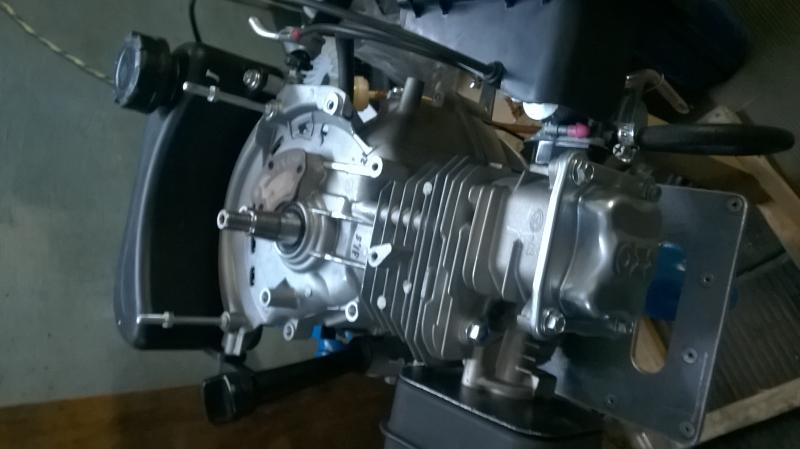

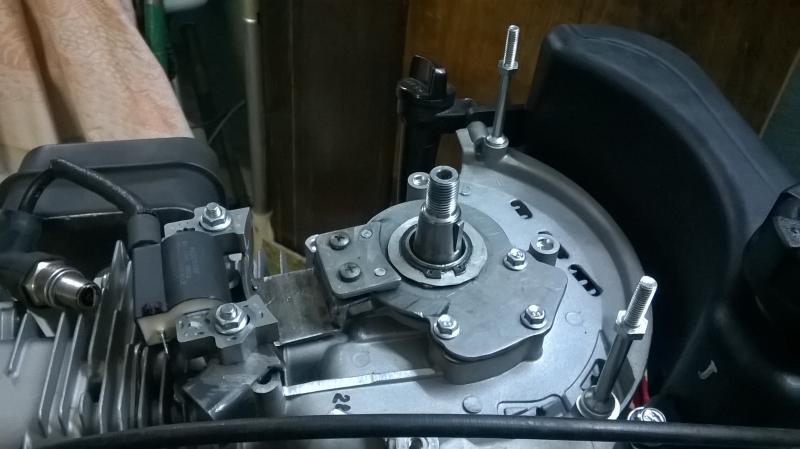

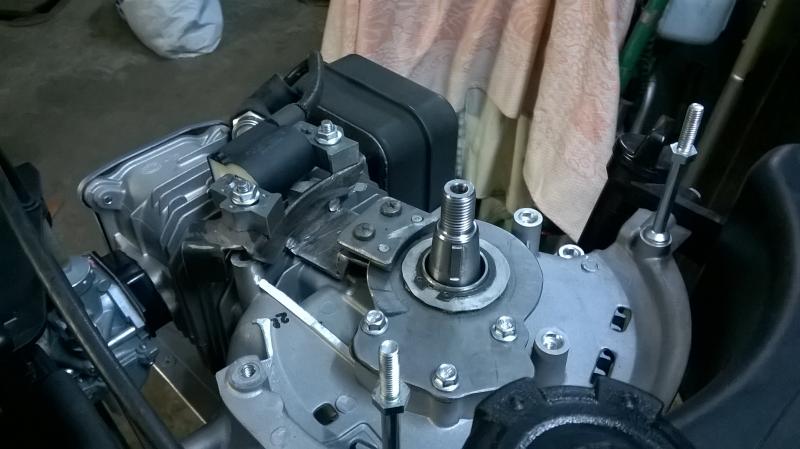

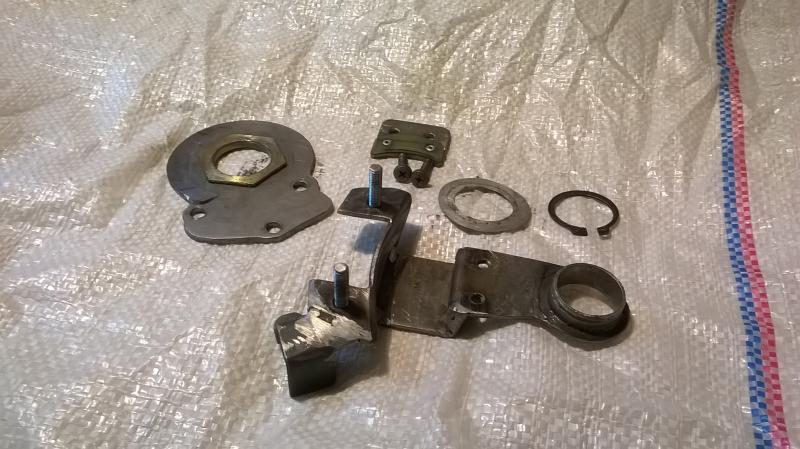

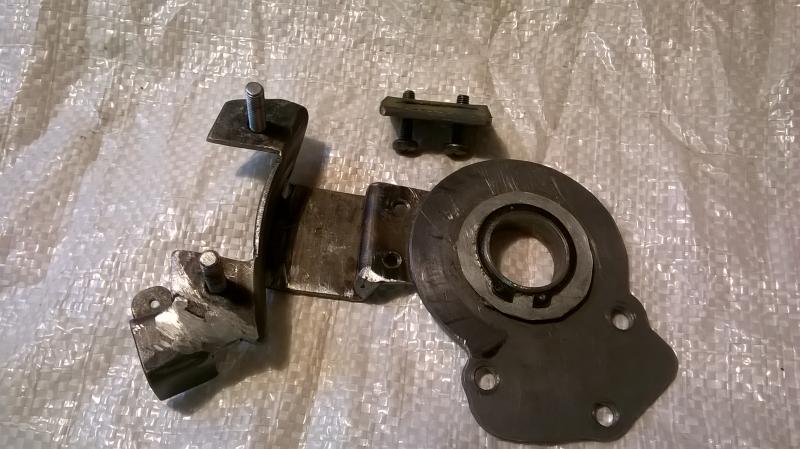

Иван выставляю свои фото


Вложения

namin

ст. лейтенант
Регистрация
04.11.2012
Сообщения
309
Карма
11
Возраст
54
Город
Кривой Рог,Украина
Имя
стас
Лодка
сузумар 390
Мотор
вихрь-М был, Джонсон-25, гибрид Садко-200PRO на ноге ветерка 12

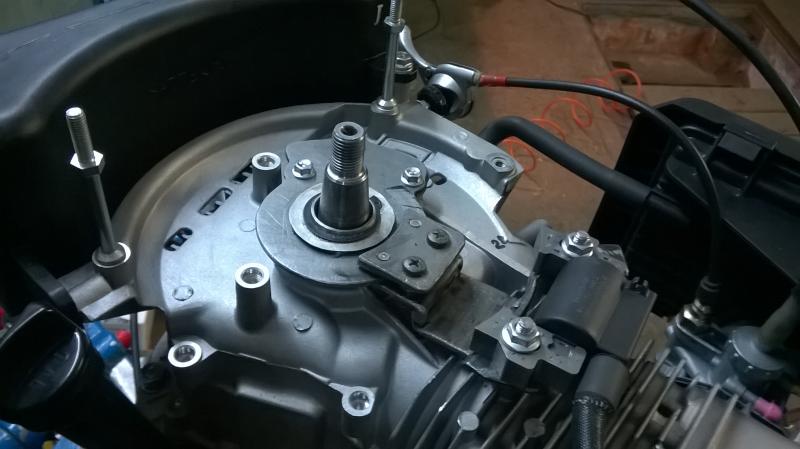

Вот сидел и размышлял,почему же все-таки нет искры. И вот что мне кажется- может необходимо сделать пропил в полусегментной пластине прямо по ширине самой катушки ,чтобы был контур в разрыве ,а то получается ,что при прохождении магнита через магнитопровод, в нем разрыв есть, а вот нижняя часть магнита проходит все же по замкнутому контуру самой пластины, на которую крепиться сам магнитопровод.(Нет у меня программы для работы с рисунками, так бы показал на фото )

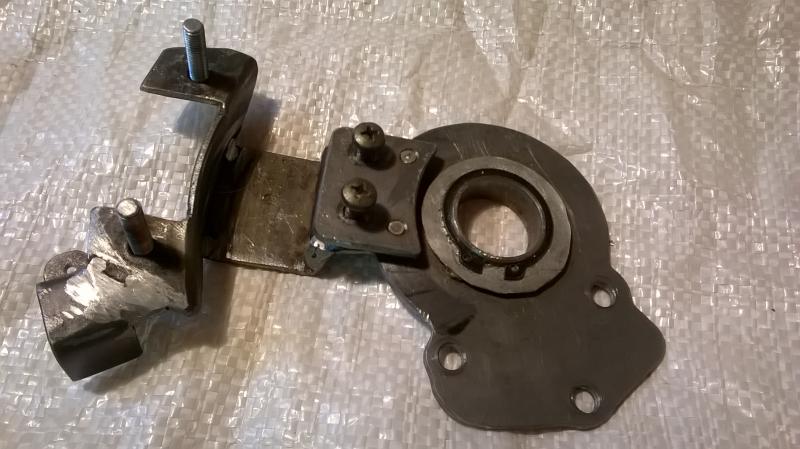

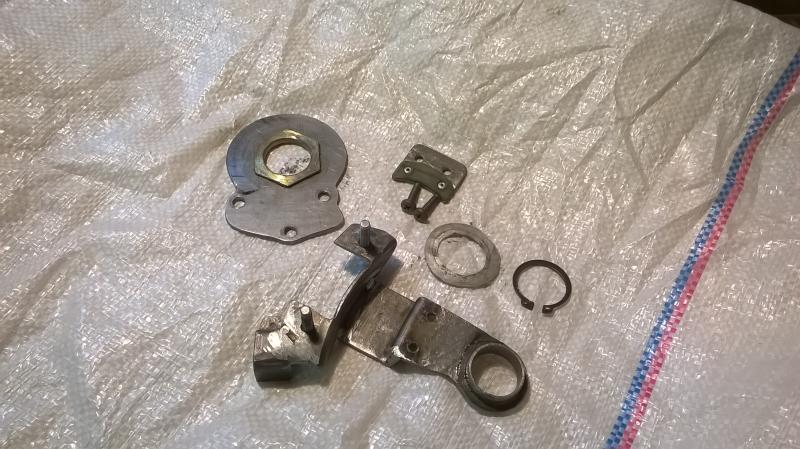

Да, небольшой комментарий к рисункам. Та пластина, которая крепиться двумя винтами, была сделана вынуждено, с обратной стороны на заклепках сидит пластина из полиуретана. Сделано это было для того ,чтобы исключить малейший люфт. Т.к. при прохождении магнита через магнитопровод, его при зазоре о.2мм сразу притягивало и замыкало, а больший зазор недопустим, вот таким образом и вышел из данной ситуации.


ХАХОЛ

ст. матрос
Регистрация
25.01.2017
Сообщения
47
Карма
3
Возраст
51
Город
Ставропольский край
Имя
ИВАН
Лодка
BADGER FL-270
Мотор
NL160В+В12-гибрид
namin сказал(а):
Вот сидел и размышлял,почему же все-таки нет искры. И вот что мне кажется- может необходимо сделать пропил в полусегментной пластине прямо по ширине самой катушки ,чтобы был контур в разрыве ,а то получается ,что при прохождении магнита через магнитопровод, в нем разрыв есть, а вот нижняя часть магнита проходит все же по замкнутому контуру самой пластины, на которую крепиться сам магнитопровод.(Нет у меня программы для работы с рисунками, так бы показал на фото )
Да, небольшой комментарий к рисункам. Та пластина, которая крепиться двумя винтами, была сделана вынуждено, с обратной стороны на заклепках сидит пластина из полиуретана. Сделано это было для того ,чтобы исключить малейший люфт. Т.к. при прохождении магнита через магнитопровод, его при зазоре о.2мм сразу притягивало и замыкало, а больший зазор недопустим, вот таким образом и вышел из данной ситуации.

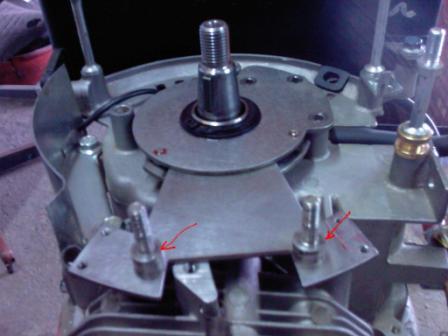

Разорвите магнитный поток (обозначен красным), то, что синим для усиления.
