трап будет под кринолином в диагональном углу от руля.....
Приветствую ! :snimau shlyapu:

Рецесс самоотливной ??? через что вода уходить будет, может я чего на картинке не доглядел :?


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40
Приветствую ! :snimau shlyapu:

Рецесс самоотливной ??? через что вода уходить будет, может я чего на картинке не доглядел :?
нет в рецессе стоит помпа с поплавковым включателем, опыт показал что в самоотливные отверстия вода поступает очень быстро


Александр ALA

матрос
Регистрация
17.10.2021
Сообщения
27
Карма
11
Город
Алматы
Имя
Александр
Лодка
Сарепта, ПВХ
Мотор
Ямаха 15,40
Всем снова привет!
Пришло время страдать аналитикой! А именно, нужно подымать и усиливать транец.
А выглядит он сейчас вот так (только без краски и с вычищеной корозией):
Посмотреть вложение 218422Посмотреть вложение 218423Посмотреть вложение 218424
Обчитался форумов и статей (тезисно):
  • нужно под 508 ногу подымать транец так, что бы антикавитационная плита была на уровне 1-2см ниже киля (а киль подрезан, до чего мерять?).
  • транец нужно укрепить дополнительными кницами и/или распорками к переборке.
  • под мотор нужно подкладывать клин.
По поводу подьема транца планирую следующее:
  1. Вымерять нужную его высоту. Правда как я это сделаю я еще не знаю. Так как мотор стоит на стйоке и весит ~120кг, а лодка стоит на на невысокой стоечке и не факт что одно встанет над другим так как нужно. А подьемных механизмов особо у меня нету.
  2. Когда буду знать высоту, планирую вырезать из листа АМГ5 3мм пластину и заварить вырез отмеченный красным контуром.
  3. Далее из влагостойкой фанеры вырезать доску (отмечена синим контуром) и вставить ее внутрь. Вот по поводу фанеры пока не определился, но наверное это будет пакет из 2х листов толщиной 21мм. С фанерой пока туго.
  4. Края доски хочу через уголки пришыть к бортам.
  5. Поверх вытоптаной плиты рецеса планирую положить лист АМГ 2-3мм.
  6. Так же планирую установить 3 кницы выгнутые из уголка 30х30 с вложенными внутрь пластинами 3мм. Крепить их к рецесу буду через отверствия родных заклепок болтами (то есть к родным кницам внизу).
  7. Верхний торец транца думаю накрыть каким то профилем. Каким еще не знаю, так как толщина транца пока не ясна.
Соответственно все это будет обильно перемазано герметиком.
Посмотреть вложение 218425Посмотреть вложение 218426
Вот такой грандиозный план. Что скажете?

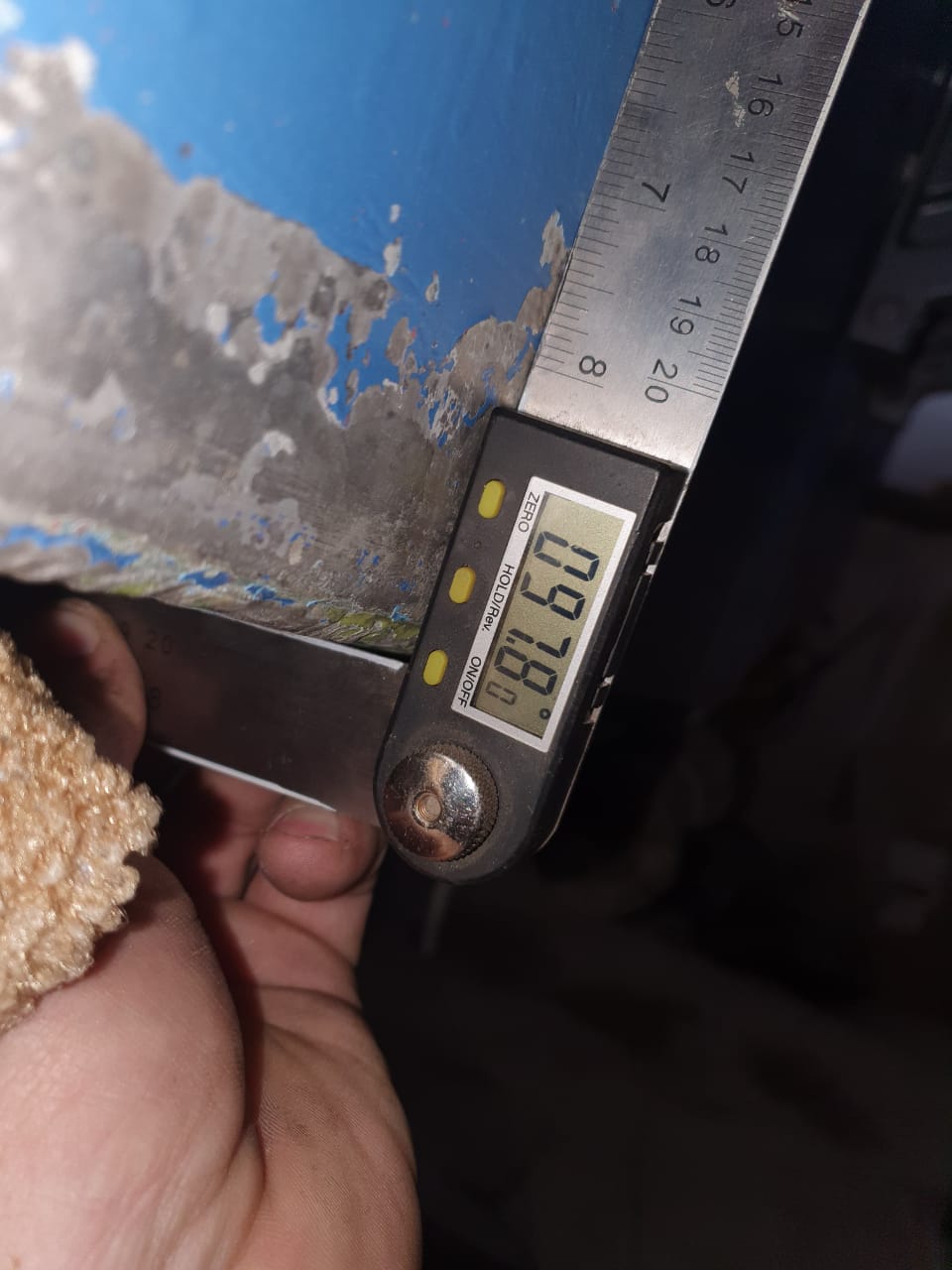

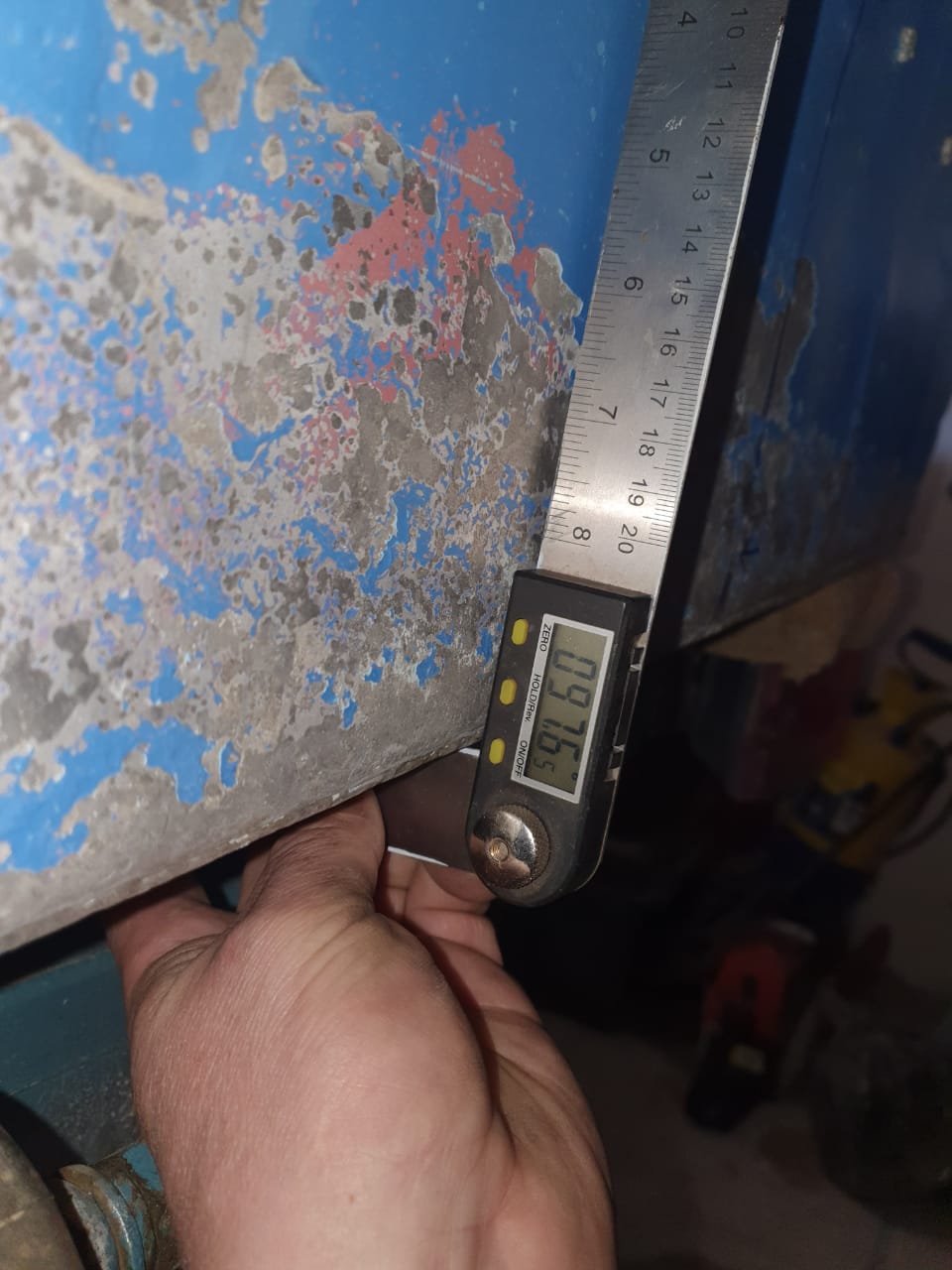

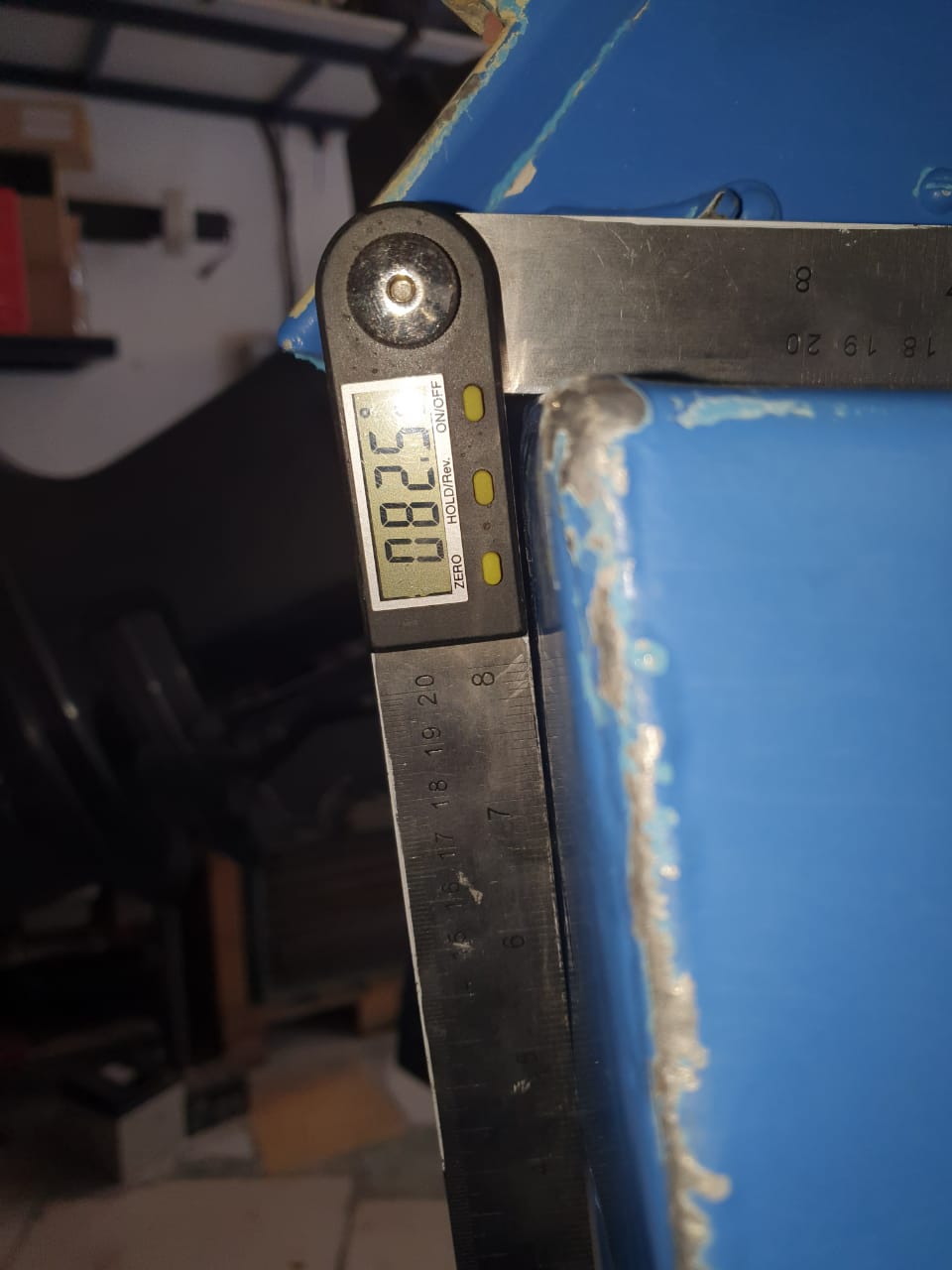

А теперь о больном. Не могу понять, какие параметры клина должны быть. На просторах сети инфы по этому вопросу не очень то и много. Может кто подскажет как это можно высчитать?
Так же мне попадались вот такие штуковины:
Посмотреть вложение 218427 Посмотреть вложение 218428
Могут ли они мне помочи решить проблему клина или нет? А если да, то выдержат ли они мотор Yamaha 60?

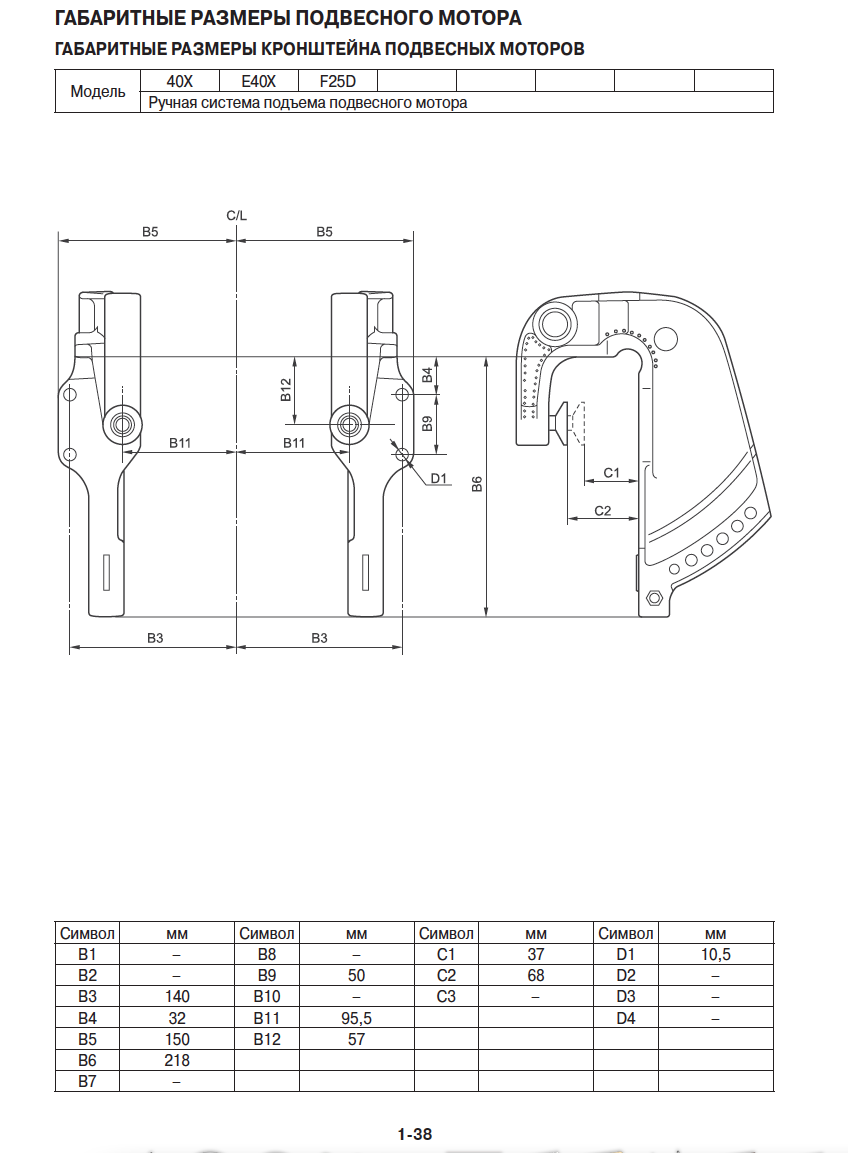

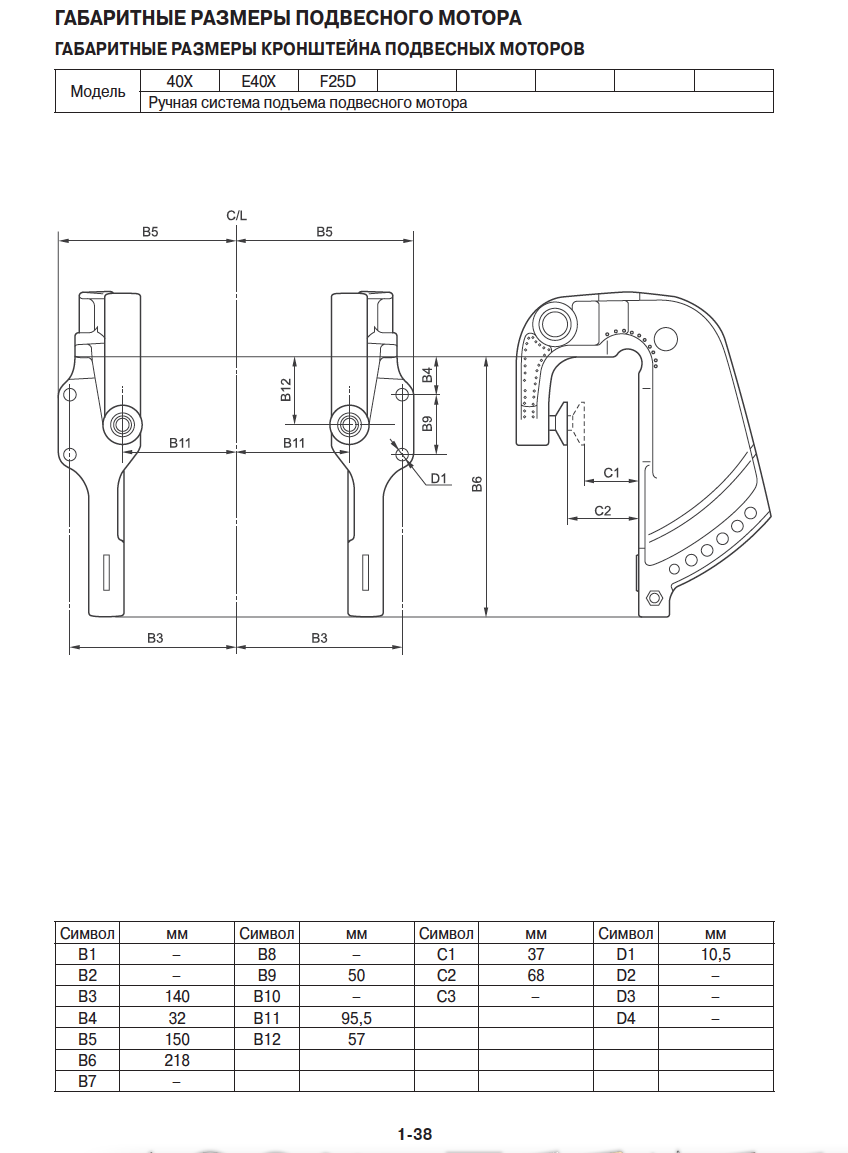

параметры клина о размерам - думаю что надо по мотору смотреть. есть точные размеры например на ямаху 40


Вложения

Александр ALA

матрос
Регистрация
17.10.2021
Сообщения
27
Карма
11
Город
Алматы
Имя
Александр
Лодка
Сарепта, ПВХ
Мотор
Ямаха 15,40

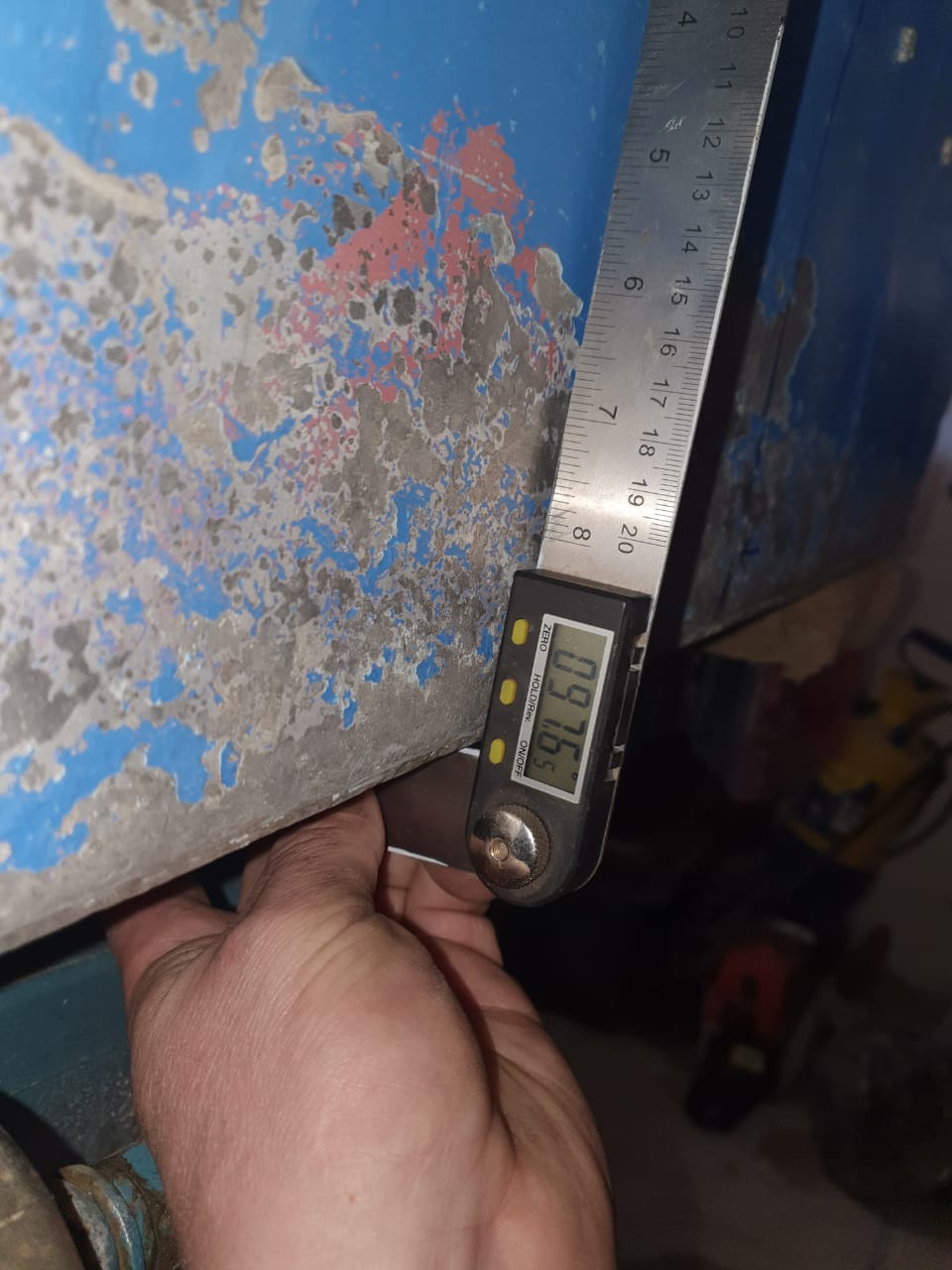

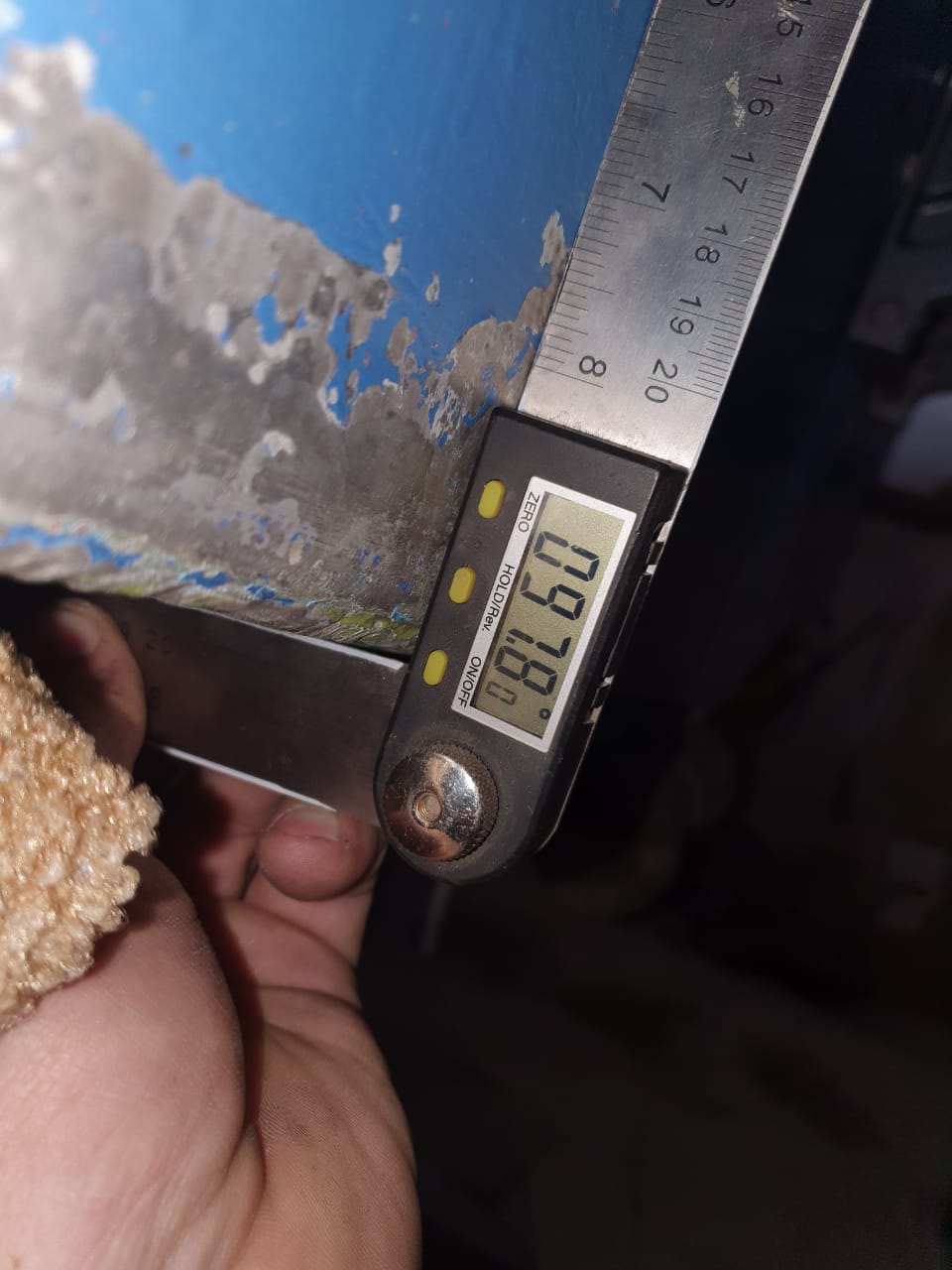

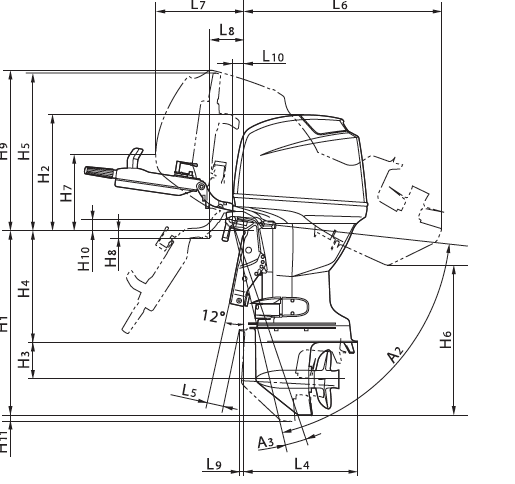

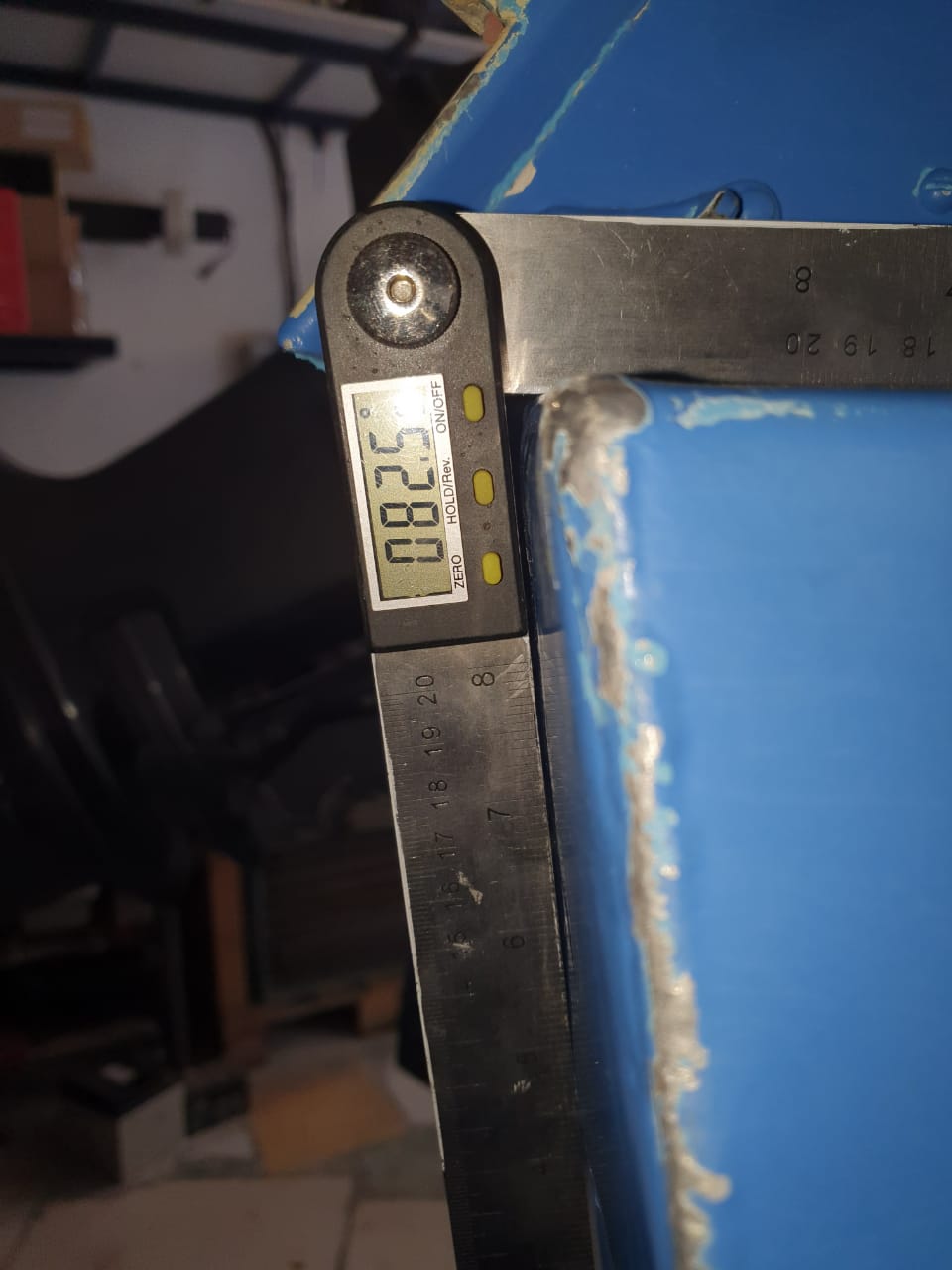

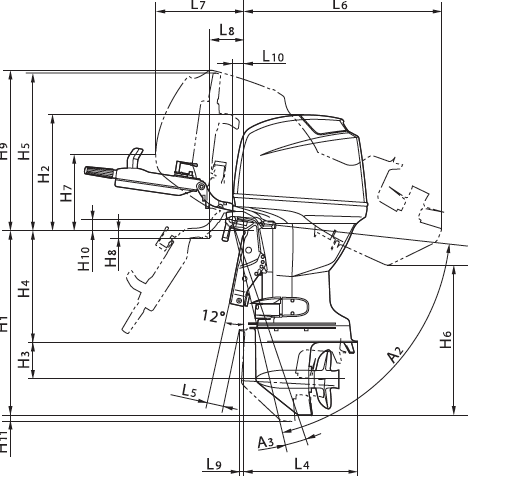

а по углу клина, есть тоже параметры мотора у ямахи - 12 градусов, и есть угол транса лодки, у меня на сарепте от примерно 7,5 градусов(по замерам). думаю что если на разницу 12-7,5 примерно 4,5- 5 градусов применить клин - все будет хорошо


Вложения

Александр ALA

матрос
Регистрация
17.10.2021
Сообщения
27
Карма
11
Город
Алматы
Имя
Александр
Лодка
Сарепта, ПВХ
Мотор
Ямаха 15,40
сам думаю сделать лифт и трим на выносном транце, в диапазоне даже глубже, начиная угол транца от 15 градусов


Александр ALA

матрос
Регистрация
17.10.2021
Сообщения
27
Карма
11
Город
Алматы
Имя
Александр
Лодка
Сарепта, ПВХ
Мотор
Ямаха 15,40

porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

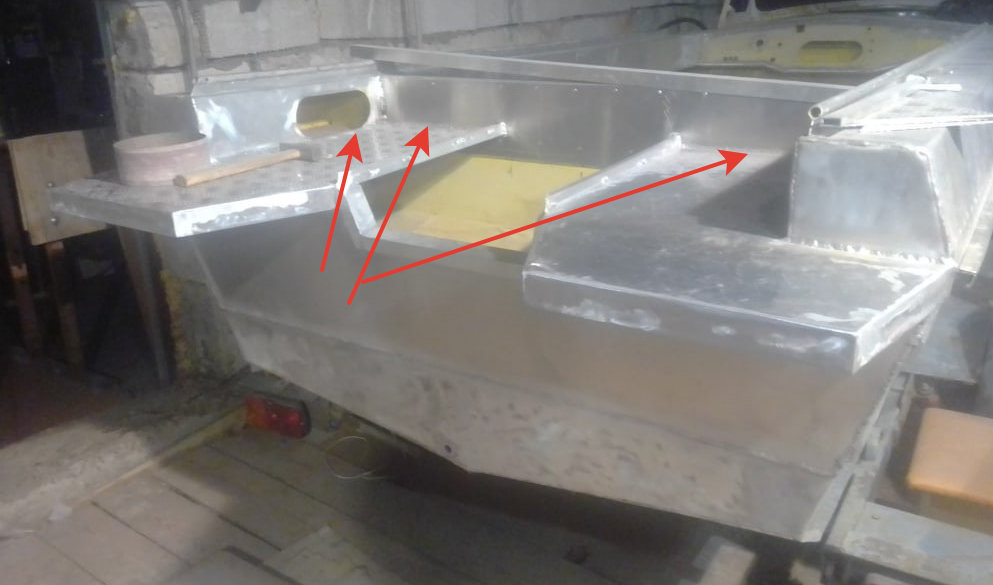

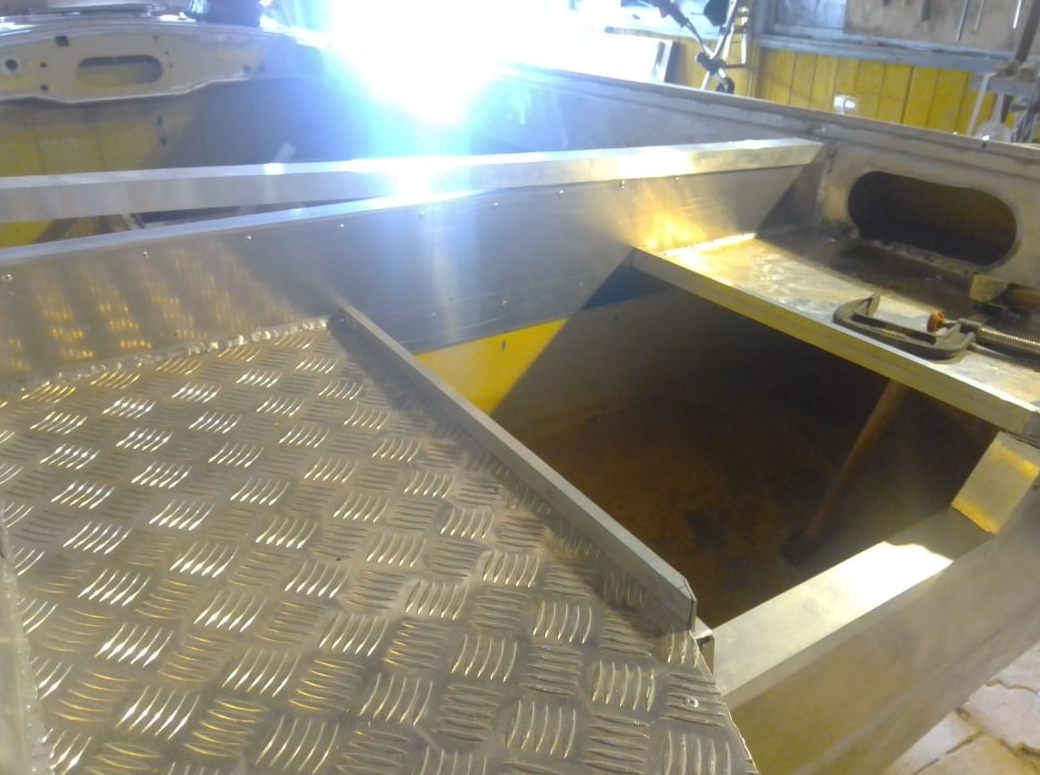

218707


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 732
Карма
5 050
Возраст
50
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Вем снова привет!
Продолжаем хождение по мукам...
Короче мой больной инженерный ум родил кое-какое видение того что я задумал... и концептуально это выглядит вот так:
Посмотреть вложение 219956Посмотреть вложение 219957Посмотреть вложение 219958Посмотреть вложение 219959

Попробую немного опимать.
  1. Вырезается плита рецесса и вместо нее приваривается плита 2-3мм. Родная вся в трещинах и достаточно сильно продавлена.
  2. Варится из прямоугольной трубы 60х40х3.5 рамка вместо транцевой доски (салатным цветом). По торцам привариваются пластины толциной 3мм которыми она будет крепится к бортам.
  3. Из той же трубы вырезаются 2 куска и к ним тоже по торцам привариваются пластины для крепления к кницам под рецессом (оранжевый цвет). Нижние болты как раз попадают на этот участок.
  4. Далее уголками 30х30х3 (красный цвет), это все крепится к плите рецесса. Соответственно как рама так и конструкции под рецессом.
  5. Изготавливаются 3 угловые кницы и устанавливаются на раму и через плиту рецесса крепятся к нижним кницам.
  6. Так же планируется зашить рамку изнутри (со стороны рецесса) пластиной 2-3мм. На чертеже я ее не устанавливал.
ПС: Все что серое - это существующие элементы конструкции лодки.

Так же зочу заметить, что конструкцию хочется сделать разборной, что бы была возможность ее покрасить и прогерметить при сборке. Разборной - имеется ввиду модульной. Так же возможно будут придуман способ как уменьшить размер рецесса.
Прошу за чертежи сильно не ругать - размеры приблизительные, одним словом концеп.

Из недостатков - в нашем регионе достаточно плохо дела обстоят с АМГ прокатом, по этому прямоугольная труба (уже куплена) будет не из АМГ а из АД-31.

Опасения - я не смогу завести рамку в рецесс.

Как вы думаете, достаточно ли будет такой жесткости транца для мотора Яма 4т 60лс? Может у кого то есть какие то идеи или же возражения - прошу озвучивайте!
Слишком много металла, имхо. Трубу я бы заменил уголком: вес зелёной части в 2 раза уменьшится. Да и не нужна она особо в таком исполнении. Транцевый лист выше рецесса можно вообще срезать.
Подмоторная плита чуть больше площади струбцины в сборе сюда просится. Там, внизу, концентрация силы, действующей на транец, а тебя там нет усиления.
Рецесс не советую укорачивать. Лодку не знаю, но троса должны иметь возможность двигаться когда мотор поднят, а они могут тупо упереться.
Перед тем, как изменить угол наклона и высоту рецесса, я вешал мотор на транец, подключал троса и моделировал все фанерками, их же как шаблон для выкройки металла использовал.
Из рисунка не понятно, но может две боковые кницы не ставить, а расширить потопчины на корме? Это потенциальные рундуки или блоки плавучести.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 732
Карма
5 050
Возраст
50
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Вот так выглядит пространство под рецессомм.
Посмотреть вложение 219973Посмотреть вложение 219974
Именно между этими кницами планируется установить усиление описанное в пункте 3.

Да вот переживаю за недостаточную жосткость. А труба уже неплохо экономит вес, по сравнению с доской.
Поставь примерно точки, где нижние болты моторы в транцевый лист входят.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 732
Карма
5 050
Возраст
50
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Минуточку! Ты болты собрался через квадратную трубу загонять? Если так, она сомнется при затяжке и герметизация под вопросом.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 732
Карма
5 050
Возраст
50
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40
Вем снова привет!
Продолжаем хождение по мукам...
Короче мой больной инженерный ум родил кое-какое видение того что я задумал... и концептуально это выглядит вот так:
Посмотреть вложение 219956Посмотреть вложение 219957Посмотреть вложение 219958Посмотреть вложение 219959

Попробую немного опимать.
  1. Вырезается плита рецесса и вместо нее приваривается плита 2-3мм. Родная вся в трещинах и достаточно сильно продавлена.
  2. Варится из прямоугольной трубы 60х40х3.5 рамка вместо транцевой доски (салатным цветом). По торцам привариваются пластины толциной 3мм которыми она будет крепится к бортам.
  3. Из той же трубы вырезаются 2 куска и к ним тоже по торцам привариваются пластины для крепления к кницам под рецессом (оранжевый цвет). Нижние болты как раз попадают на этот участок.
  4. Далее уголками 30х30х3 (красный цвет), это все крепится к плите рецесса. Соответственно как рама так и конструкции под рецессом.
  5. Изготавливаются 3 угловые кницы и устанавливаются на раму и через плиту рецесса крепятся к нижним кницам.
  6. Так же планируется зашить рамку изнутри (со стороны рецесса) пластиной 2-3мм. На чертеже я ее не устанавливал.
ПС: Все что серое - это существующие элементы конструкции лодки.

Так же зочу заметить, что конструкцию хочется сделать разборной, что бы была возможность ее покрасить и прогерметить при сборке. Разборной - имеется ввиду модульной. Так же возможно будут придуман способ как уменьшить размер рецесса.
Прошу за чертежи сильно не ругать - размеры приблизительные, одним словом концеп.

Из недостатков - в нашем регионе достаточно плохо дела обстоят с АМГ прокатом, по этому прямоугольная труба (уже куплена) будет не из АМГ а из АД-31.

Опасения - я не смогу завести рамку в рецесс.

Как вы думаете, достаточно ли будет такой жесткости транца для мотора Яма 4т 60лс? Может у кого то есть какие то идеи или же возражения - прошу озвучивайте!
это вид из нутри?


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40
219982


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

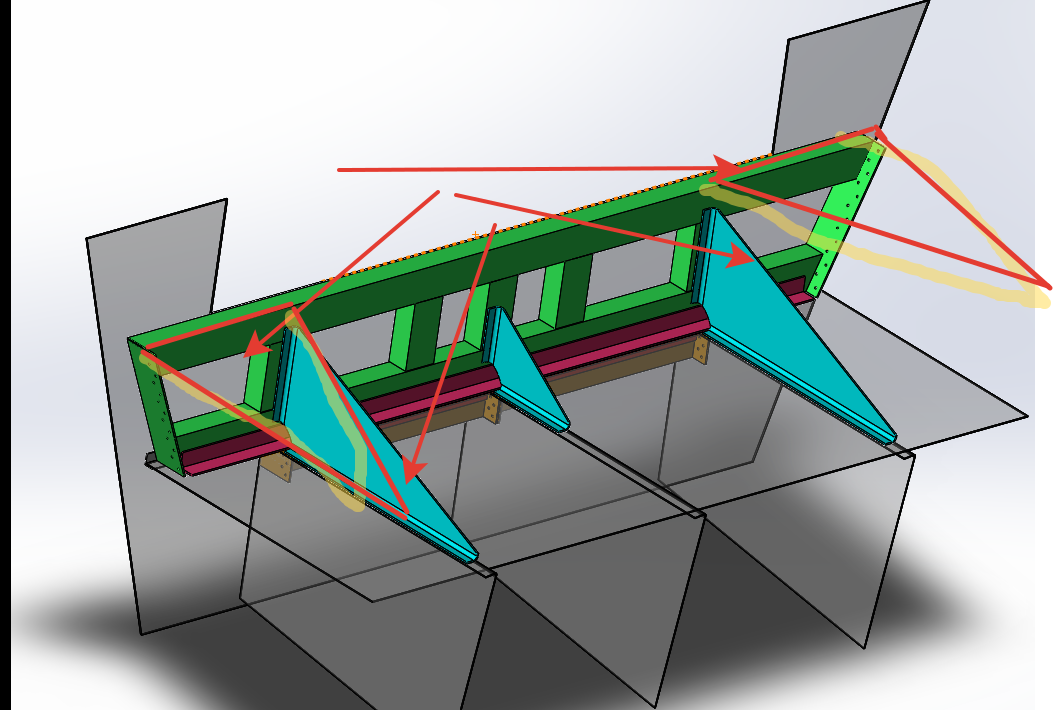

яб развернул эти косынки......место в транце очень нужно..


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40
219987


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

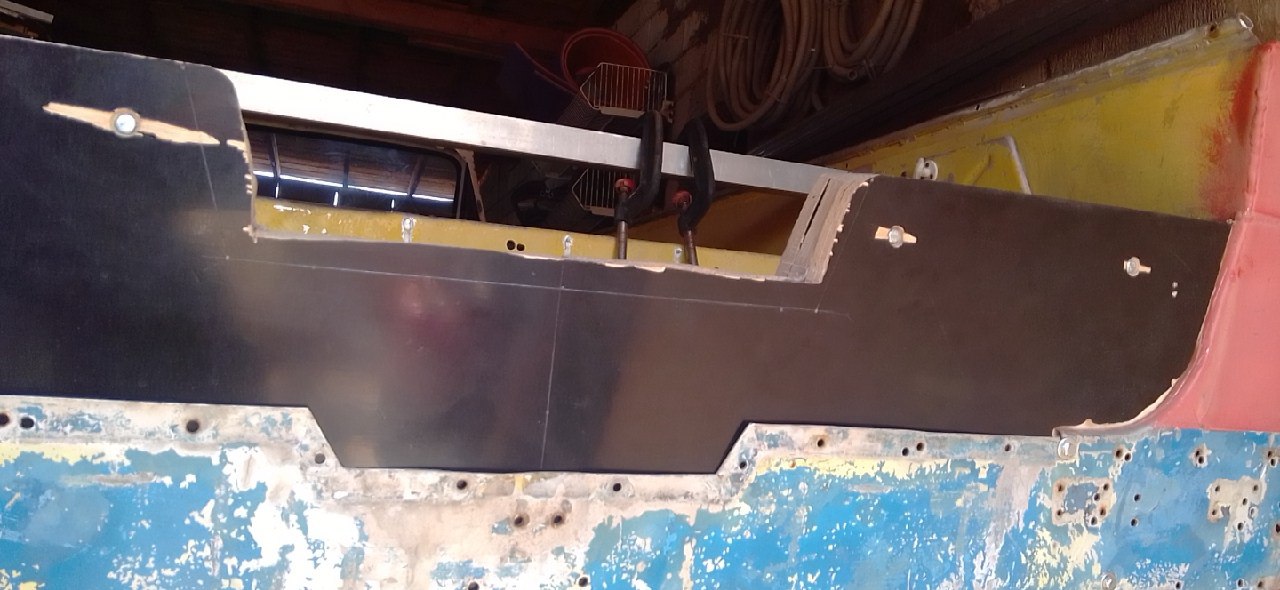

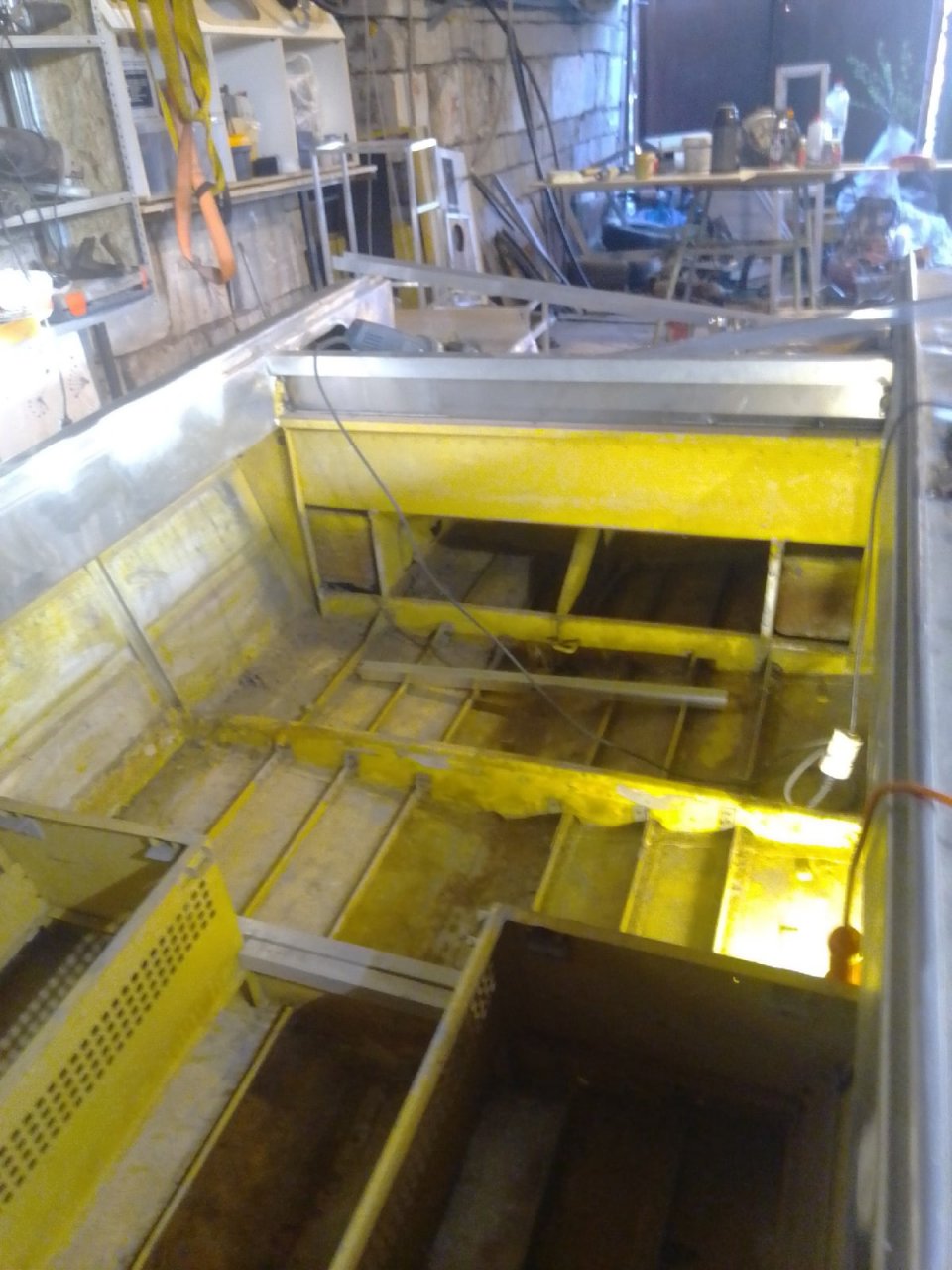

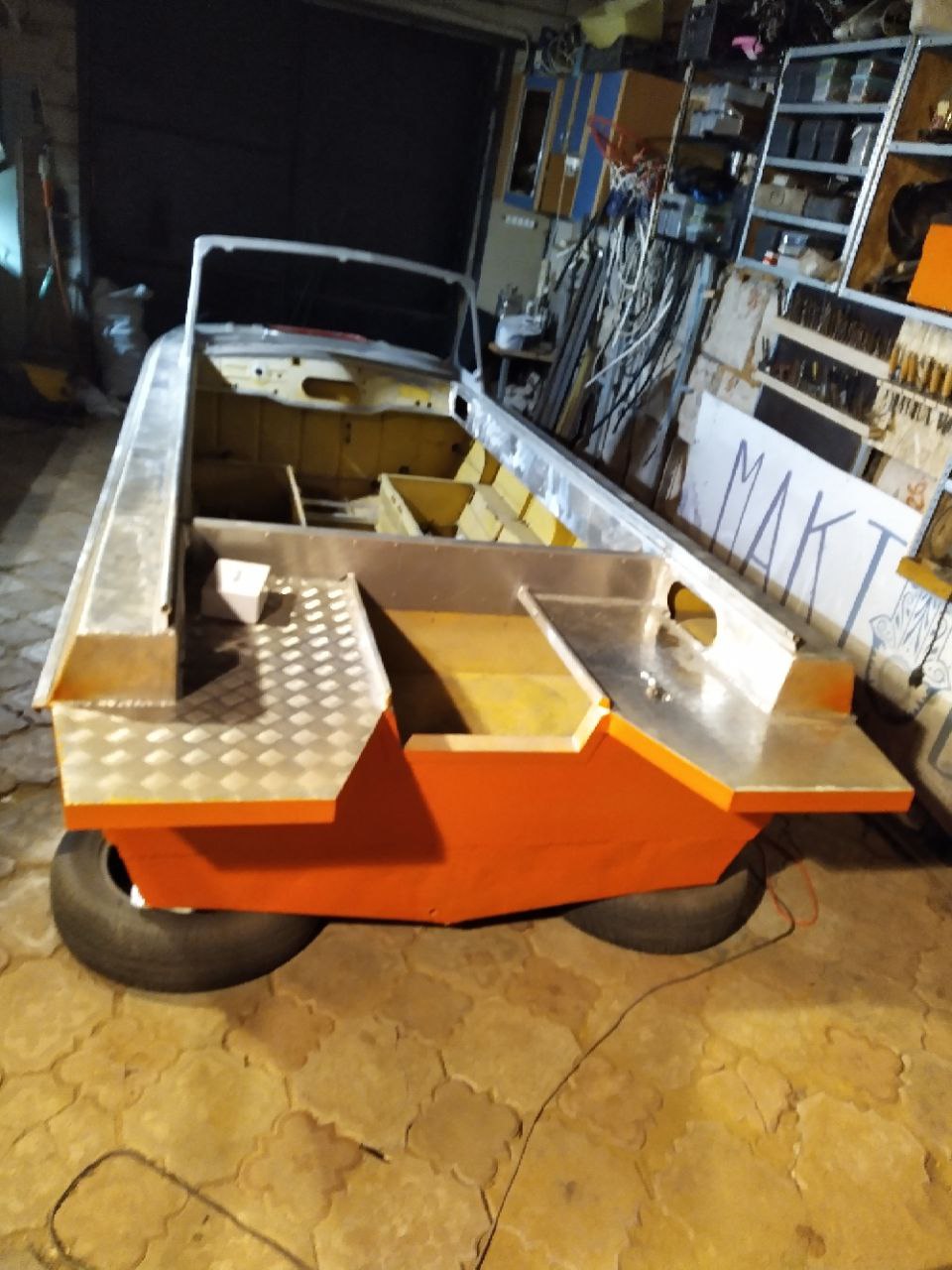

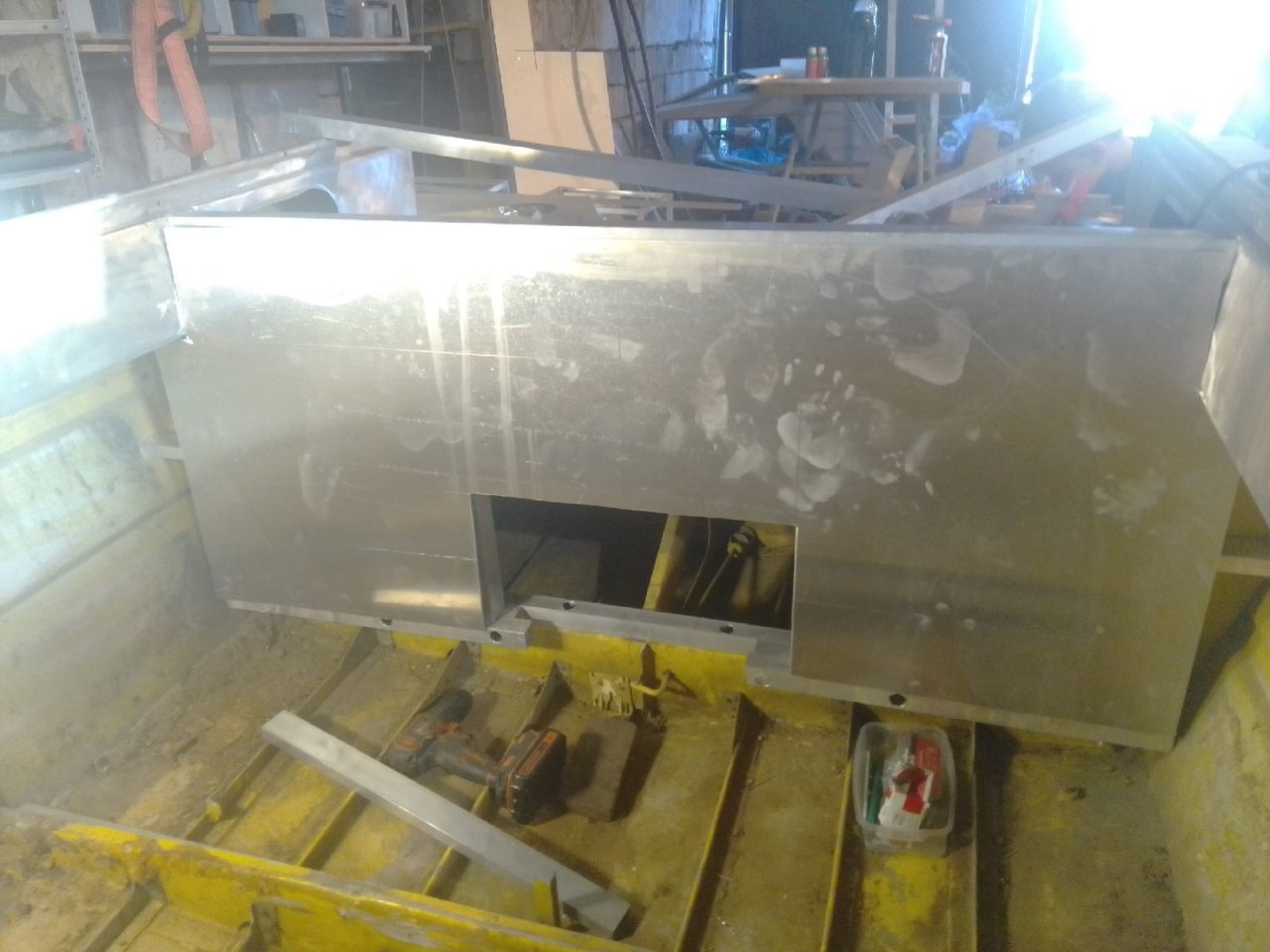

у меня так


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40
219989
219988


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

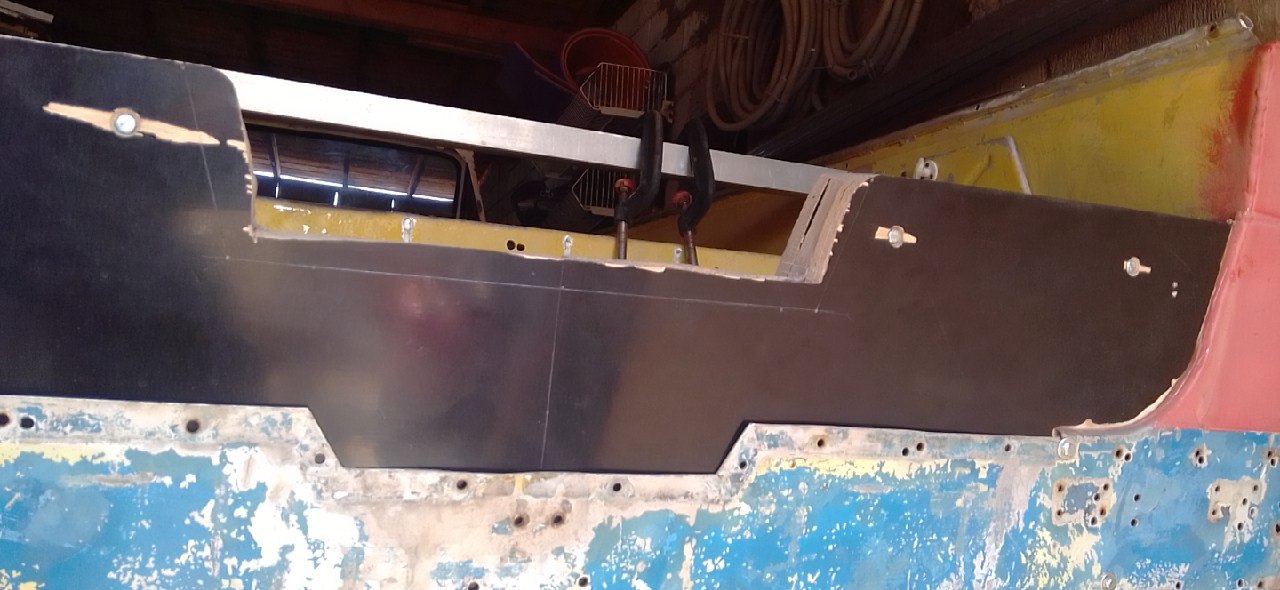

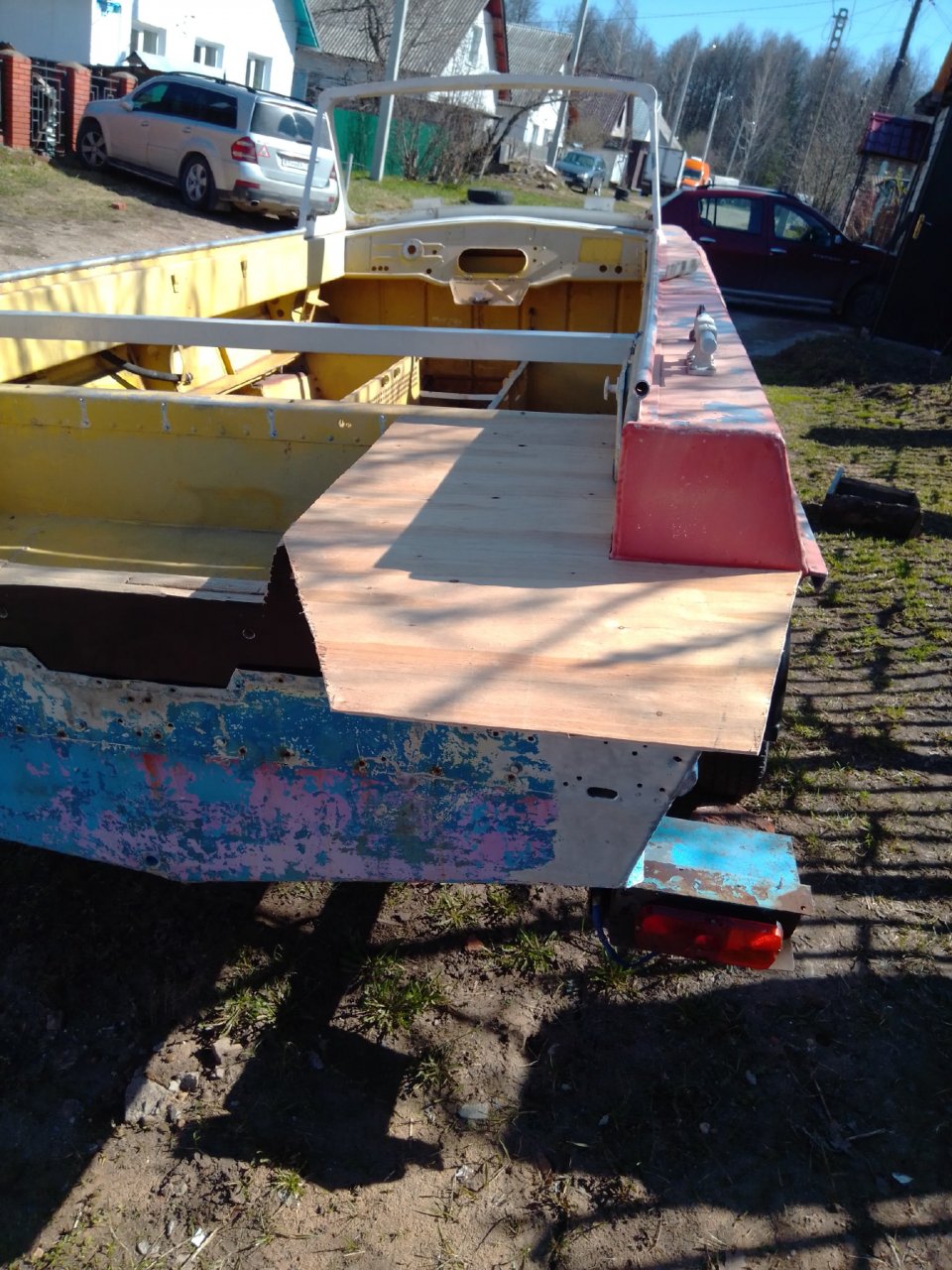

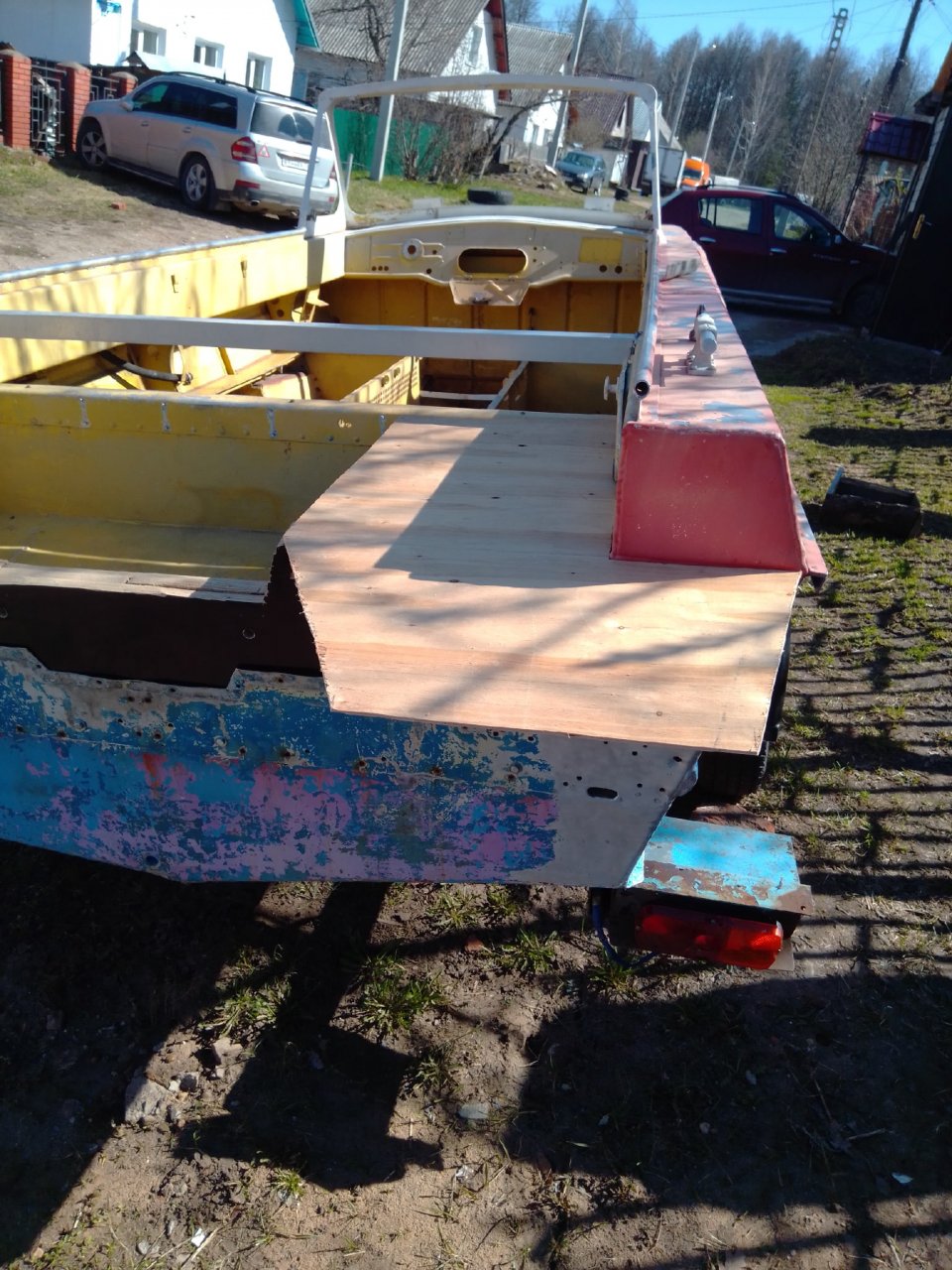

фанера по 18мм 2шт......одна распилена на 2 части другая на три..после стянуты болтами уже в транце....и п-образный профил на 40 встал сверху


porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

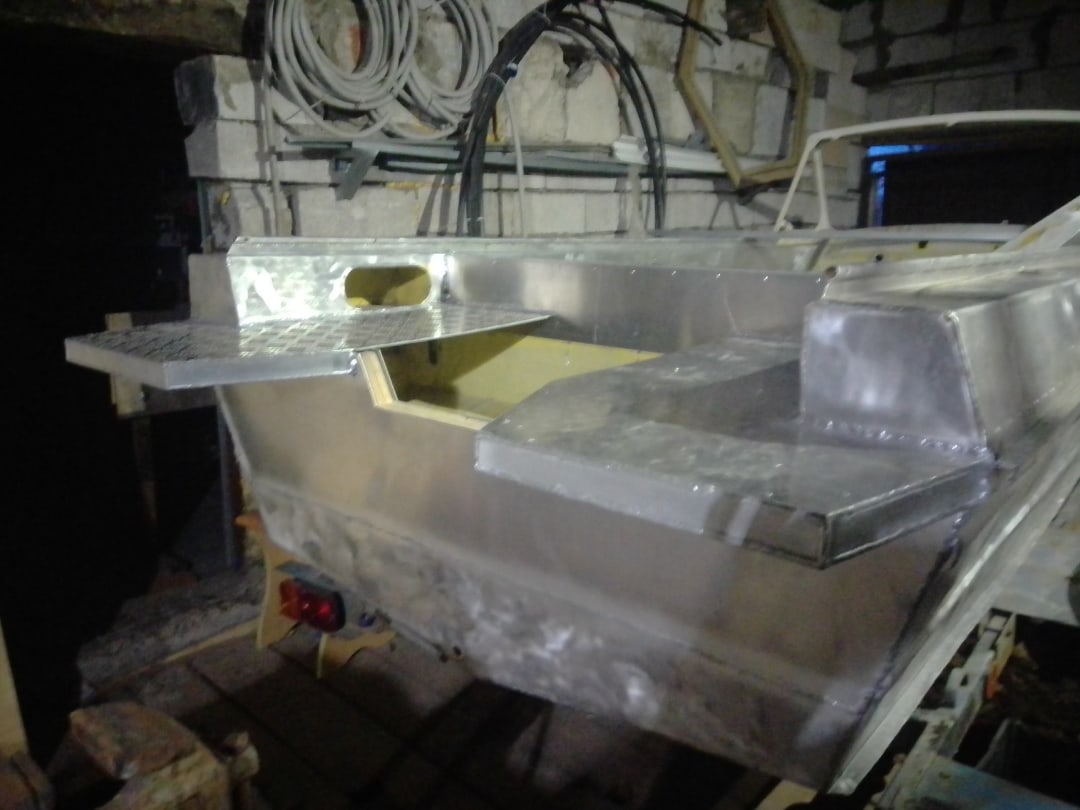

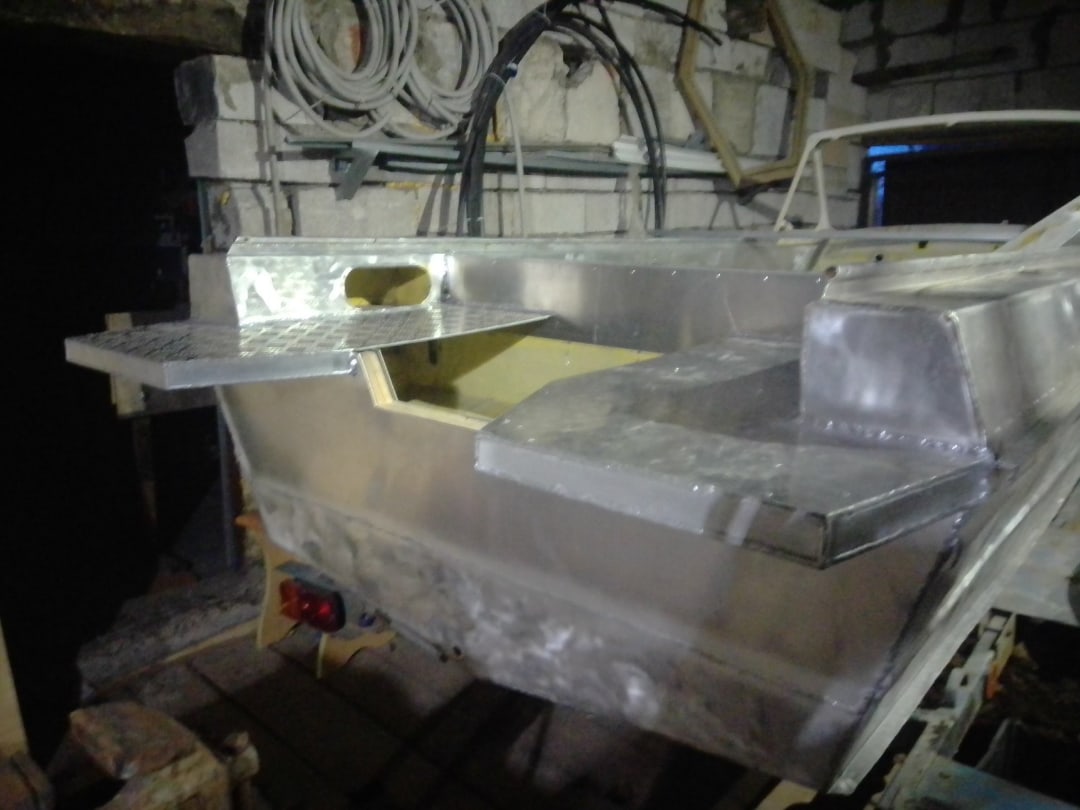

как то так


Вложения

porter45

мичман
Регистрация
21.03.2016
Сообщения
177
Карма
273
Возраст
43
Город
Пермь
Имя
Андрей
Лодка
Сарепта
Мотор
Evinrude e-tec 60 вихрь-40

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 732
Карма
5 050
Возраст
50
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 787
Карма
2 272
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412

Шустрый

капитан 1-го ранга
Регистрация
03.11.2016
Сообщения
7 803
Карма
2 854
Возраст
64
Город
Сызрань
Имя
Александр
Лодка
Орионбот-48 ФИШ
Мотор
Ямаха-80.
Видов-несколько,информация-идентичная.Это-обороты,моточасы,и общие показания мотора-температура,давление,запас топлива.Ну и выдают предупреждающий сигнал-при минимальном давлении масла,перегрев,превышение максимальных оборотов и неисправности ЭБУ.
Так что приборы-практически одинаковы.
