DVSR78

матрос
Регистрация
10.07.2013
Сообщения
28
Карма
0
Имя
Игорь
Лодка
Прогресс-2М, Yamaha F-20
Мотор
Suzuki DT40, Yamaha 60 FETO

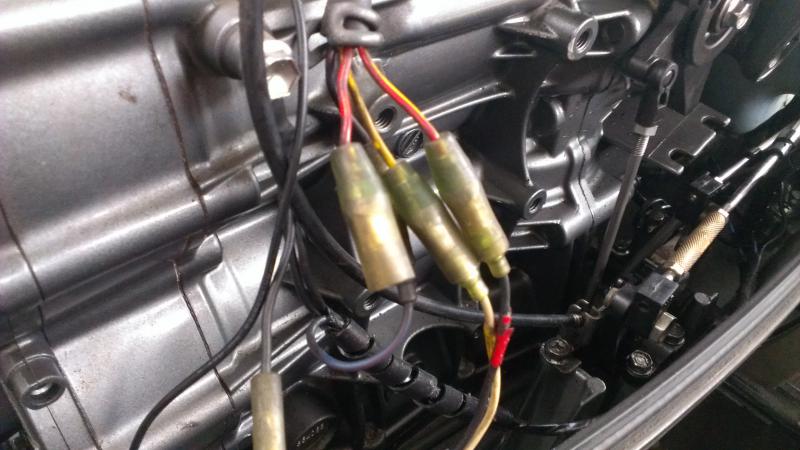

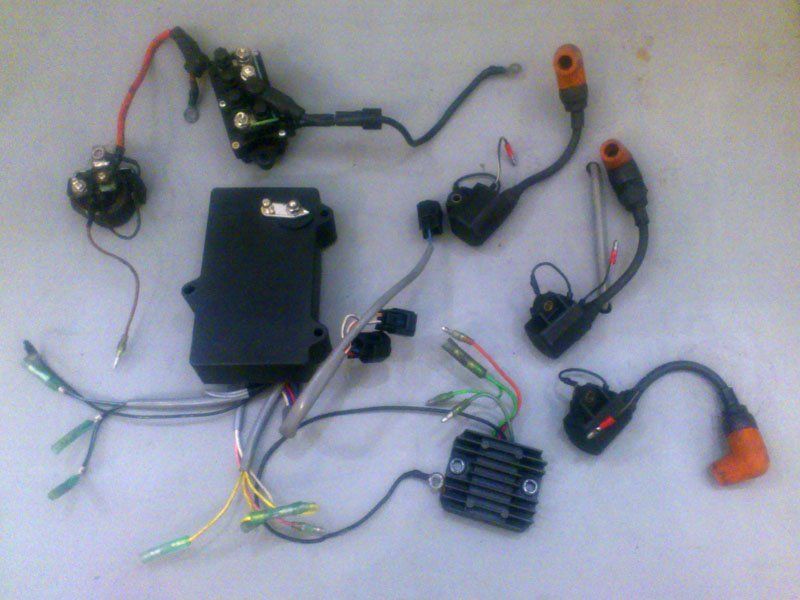

Привет всем! Подскажите как сконектить регулятор от хонды дио и сузуки дт 40. Куда цеплять? Вот фото проводов на выход к потребителям.


Вложения

DV77

ст. лейтенант
Регистрация
17.05.2012
Сообщения
317
Карма
8
Город
Таймыр
Имя
Данил
Лодка
казанка5м4
Мотор
Вихрь30,Сузуки DT40WK
topic4280.html правда от бурана,но смысл тот же


DVSR78

матрос
Регистрация
10.07.2013
Сообщения
28
Карма
0
Имя
Игорь
Лодка
Прогресс-2М, Yamaha F-20
Мотор
Suzuki DT40, Yamaha 60 FETO
Как их соединить? Вместо двух зеленых проводов обозначенных здесь


Соединить с желтым и красно-желтым?

А где тогда плюс для потребителей с регулятора? На какой ноге?


Саня С

капитан 1-го ранга
Регистрация
16.03.2012
Сообщения
3 266
Карма
126
Возраст
49
Город
Краснодар
Имя
Саня
Лодка
Badger Duck Line 300 AL
Мотор
Merkury 8М
он ставится до выпрямителя. Я отрезал красную а зеленый соеденил перемычкой.Сажай на два провода что идут на выпрямитель, все равно какой ногой.


DVSR78

матрос
Регистрация
10.07.2013
Сообщения
28
Карма
0
Имя
Игорь
Лодка
Прогресс-2М, Yamaha F-20
Мотор
Suzuki DT40, Yamaha 60 FETO
Игорь Кронштадт сказал(а):
Блин, как мне это понятно! Когда ни черта в электронике, а хочется и подсказать живьем некому!
Аналогично :pardon: , ничего не понял. Буду напрягать электрона))))


DV77

ст. лейтенант
Регистрация
17.05.2012
Сообщения
317
Карма
8
Город
Таймыр
Имя
Данил
Лодка
казанка5м4
Мотор
Вихрь30,Сузуки DT40WK

namych

матрос
Регистрация
24.04.2014
Сообщения
12
Карма
1
Возраст
47
Город
Мурманск
Имя
Алексей
Лодка
BoatMaster 300 AF, Казанка 5М3
Мотор
Tohatsu M 3.5 B2 S, Tohatsu M 40 С
Доброе утро. Про Ямаху тут много написано, а вот как подключить довесок от Ивана к Тохатсу М40С? Какого цвета там хоть те два провода, да и где их искать?


alexmi8

старшина 2ст.
Регистрация
19.04.2013
Сообщения
65
Карма
6
Возраст
60
Город
Иваново-Рыбинск-Вологда
Имя
Александр
Лодка
неман-2 есть,были...ПВХ Фрегат, Сава 375,метла-м.
Мотор
был Нептун 23,Вихрь 25,мерк 2,5, мерк-15 4 т ,есть сузуки 30 2 т
http://сноумобайл.рф/forum/viewtopic.php?f=23&t=4112&sid=f962c6b719ecec8200681491cdaec2e4
на этом сайте все расжевано,я слепил 2 штуки,один стоит на мерке,второй могу подарить нуждающимся.


Hunter75

матрос
Регистрация
08.12.2013
Сообщения
8
Карма
0
Возраст
46
Город
Гурьевск
Имя
Олег
Лодка
Волжанка 46 Fish
Мотор
Yamaha 60 FETL 4т
Ставил "довесок" от известного производителя на мотор HDX-35, зарядка всегда была 12в, на 12-ом часу работы новый акб 55а/ч не смог запустить стартер, тут-же был удален регулятор из схемы мотора и вуаля - зарядка пошла к 13,5в!!!! постепенно мотор принял и все 14,5в... я даж заводить мотор стал с ключа, а не со шмыргалки... мораль - не всем моторам нужны регуляторы, как пишут на сайтах!!! хотя каждый старается себя обезопасить... так вот еще 15 часов было накатано без регулятора, на холостых 13.5в, а на максимуме 14.5в - мне регулятор точно не нужен!!!!


rustam1973

пассажир
Регистрация
19.01.2015
Сообщения
4
Карма
0
Город
чехов м.о
Имя
рустам
Лодка
вельбот 45 dc
Мотор
ямаха xws 40
Добрый вечер друзья.
Помогите,подскажите регулятор напряжения РНЛ-2,надо подключить на ямаху xws-40.

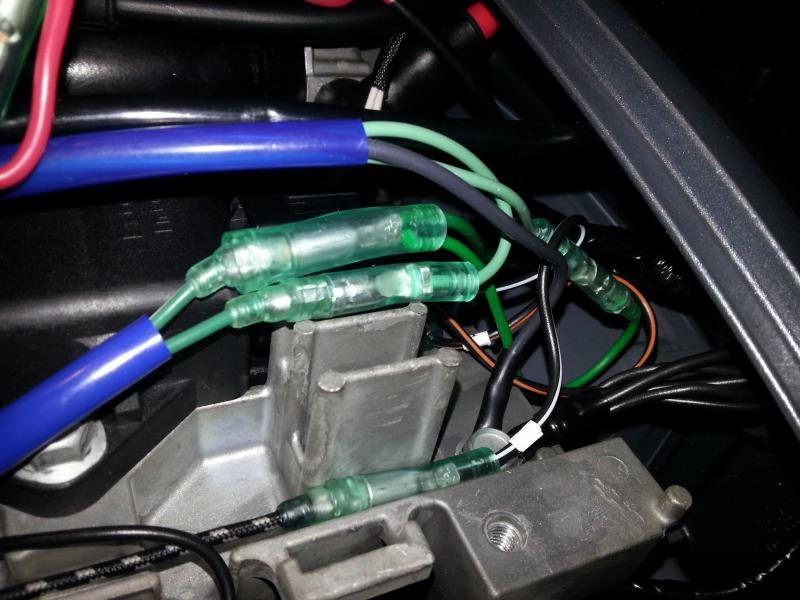

Знаю к зеленым проводам.Но есть светло-зеленый и просто зеленый.Выложу фото,просьба к знатокам,тыкнете мышкой,обозначьте куда цепляться.


Вложения

Саня С

капитан 1-го ранга
Регистрация
16.03.2012
Сообщения
3 266
Карма
126
Возраст
49
Город
Краснодар
Имя
Саня
Лодка
Badger Duck Line 300 AL
Мотор
Merkury 8М

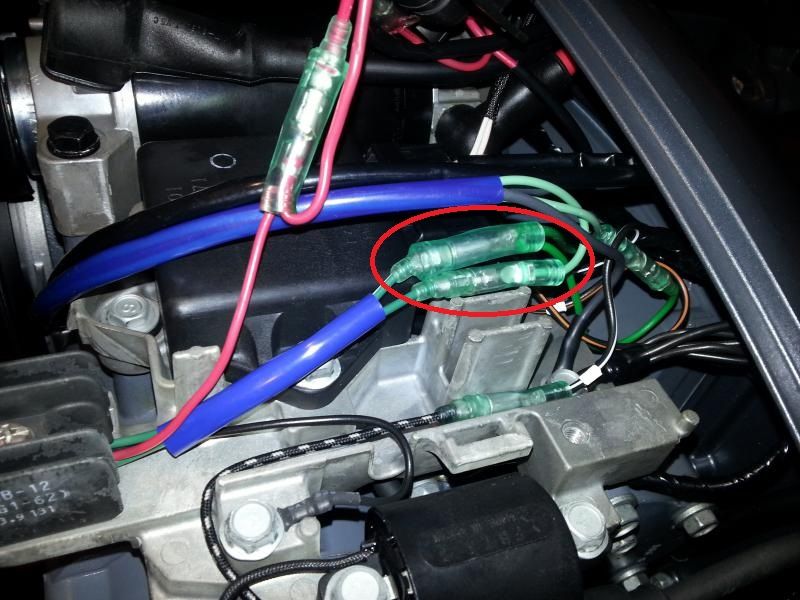

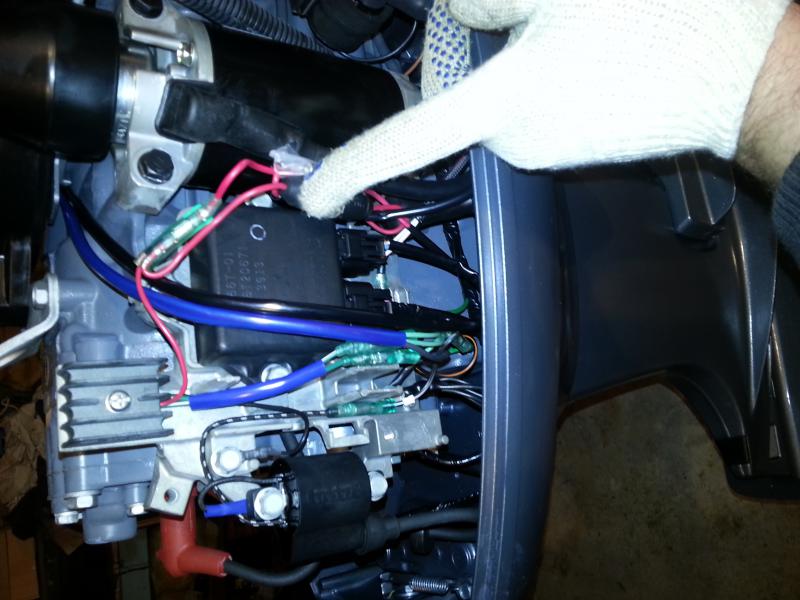

вот сюда


Вложения

rustam1973

пассажир
Регистрация
19.01.2015
Сообщения
4
Карма
0
Город
чехов м.о
Имя
рустам
Лодка
вельбот 45 dc
Мотор
ямаха xws 40

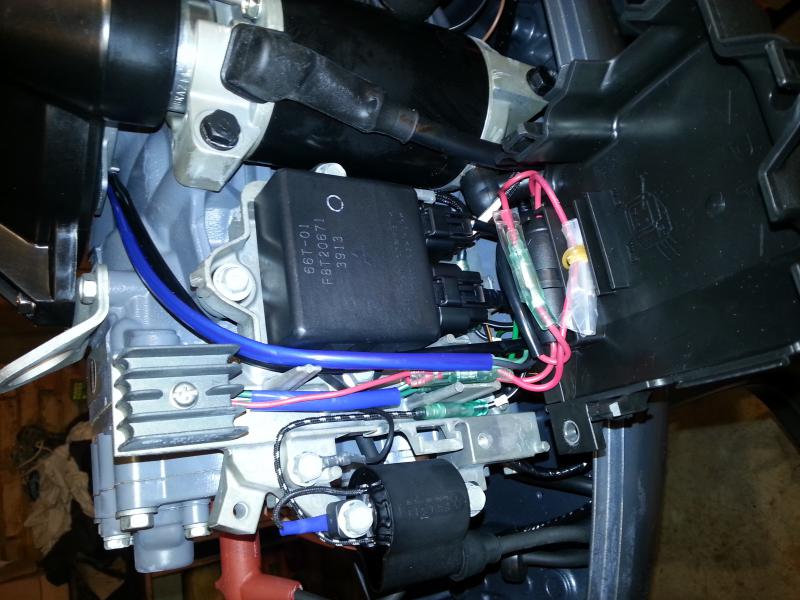

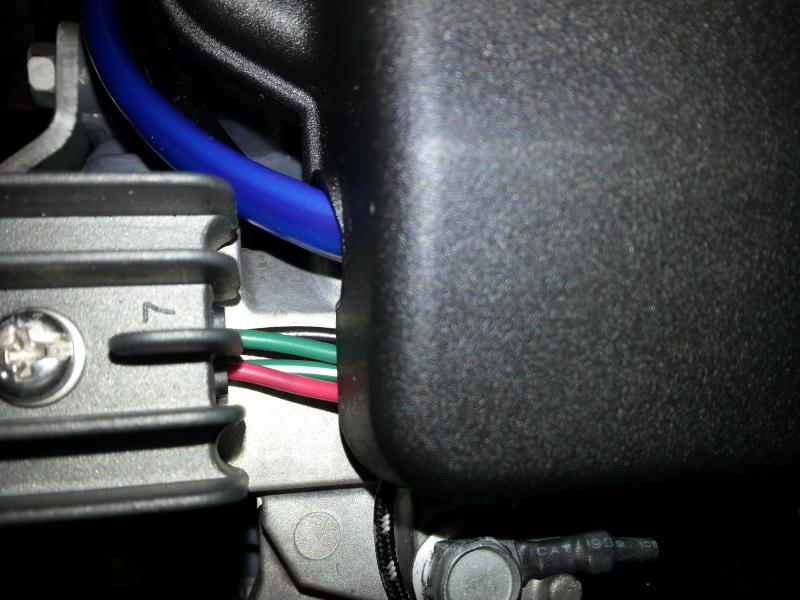

Спасибо за ответ.Но там зеленый и зелено-белый.Это правильно???


Вложения

rustam1973

пассажир
Регистрация
19.01.2015
Сообщения
4
Карма
0
Город
чехов м.о
Имя
рустам
Лодка
вельбот 45 dc
Мотор
ямаха xws 40

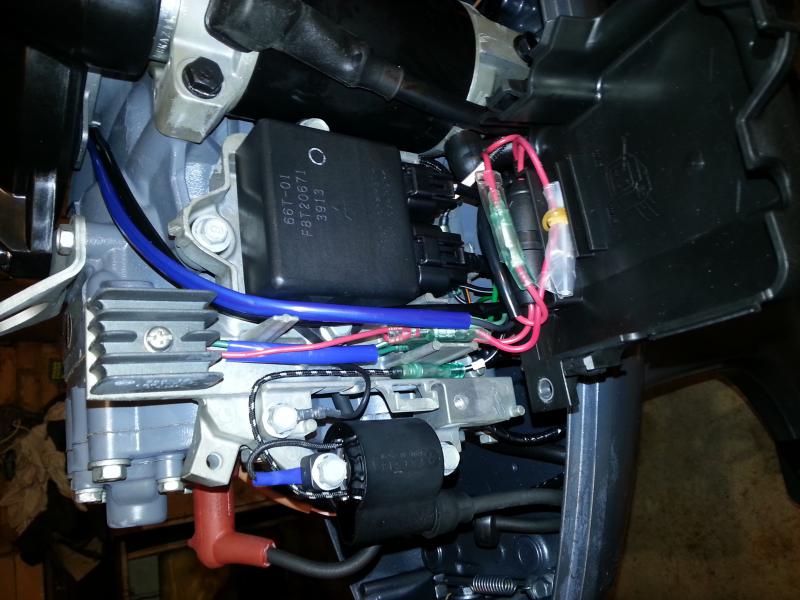

Александр спасибо за ответ,НО будьте любезны,укажите на фото регулятора(какая клемма,куда подключить).Извените за бесталковость,но это первый мотор и абсолютно не электрик.


Вложения

Саня С

капитан 1-го ранга
Регистрация
16.03.2012
Сообщения
3 266
Карма
126
Возраст
49
Город
Краснодар
Имя
Саня
Лодка
Badger Duck Line 300 AL
Мотор
Merkury 8М
РАЗОМКНИ И СОЕДЕНИ ЧЕРЕЗ ПРОВОДА РЕГУЛЯТОРА!


0104walera

капитан 1-го ранга
Регистрация
04.01.2014
Сообщения
5 468
Карма
626
Возраст
61
Город
Россия, Ленинградская обл, г Всеволожск
Имя
Валерий
Лодка
казанка, днепр (были), казанка5м3 (есть)
Мотор
зиф, салют, ветерок8, вихрь 20, нептун23 (были), вихрь30, ямаха40хвс
Не знаю почему, но у меня тоже стоит "довесок" ,а напруга идёт 17Вольт и больше.Включаю ходовые и фару, а то по тахометру\блик\ горит лампа-перезаряд :unknown:


Ivanuch

лейтенант
Регистрация
03.11.2013
Сообщения
259
Карма
36
Возраст
65
Имя
Сергей Иванович
Лодка
Обь-3, ПМ-340
Мотор
Suzuki DT30, Minn Kota30
Re: Регулятор напряжения бортовой сети для моторов без регулиров

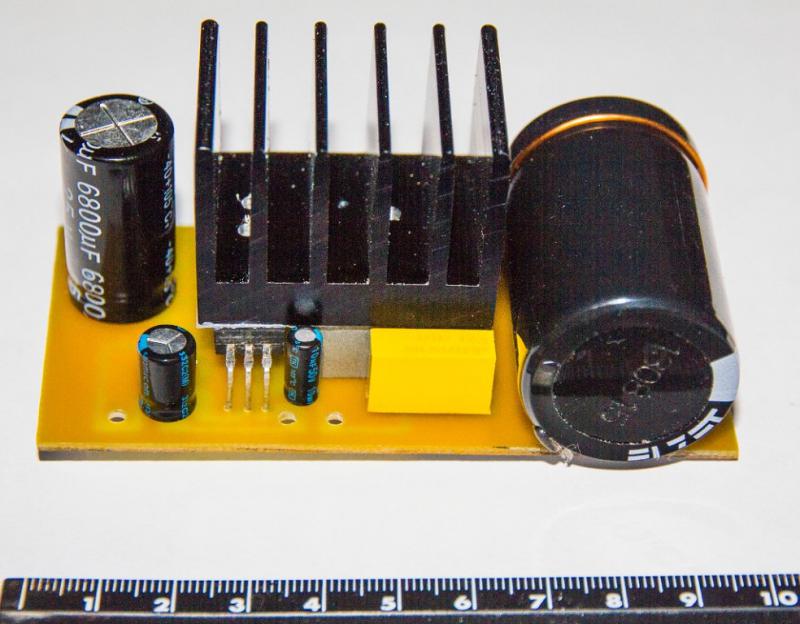

Если кому надо, то разработали вот такой регулятор:
РР-стабилизатор напряжения для лодочных моторов с генераторной катушкой до 120 Вт.

Технические характеристики


Выходная мощность 120Вт
Частота входного напряжения 50±2 Гц
Диапазон входного напряжения от/до 12/50 В
ВЫХОДНОЕ НАПРЯЖЕНИЕ
Выход зарядки АКБ - 14.4 В
Выход для потребителей (эхолоты,радиостанции и пр.) 12.6 В
Допустимые токи нагрузки
Выход зарядки АКБ до 10 А
Выход для потребителей до 5А
Максимальное отклонение от заданного напряжения не более 1 %
Ручная коррекция напряжения ±10 В
Защита от короткого замыкания есть
Размеры блока, ВхШхД 50x49x100 мм
Масса 100 г


Вложения

vovan944

капитан 1-го ранга
Регистрация
16.05.2013
Сообщения
1 747
Карма
66
Город
Астраханская обл. Астрахань
Имя
Владимир
Лодка
Казанка-М, Казанка-5
Мотор
Москва-М, Вихрь 25,30 Ветерок 8 75г. и Ветерок-12Р 95г. Suzuki DT15, Yamaha 40XWS
Re: Регулятор напряжения бортовой сети для моторов без регулиров

Ivanuch сказал(а):
Если кому надо, то разработали вот такой регулятор:
РР-стабилизатор напряжения для лодочных моторов с генераторной катушкой до 120 Вт.

Технические характеристики


Выходная мощность 120Вт
Частота входного напряжения 50±2 Гц
Диапазон входного напряжения от/до 12/50 В
ВЫХОДНОЕ НАПРЯЖЕНИЕ
Выход зарядки АКБ - 14.4 В
Выход для потребителей (эхолоты,радиостанции и пр.) 12.6 В
Допустимые токи нагрузки
Выход зарядки АКБ до 10 А
Выход для потребителей до 5А
Максимальное отклонение от заданного напряжения не более 1 %
Ручная коррекция напряжения ±10 В
Защита от короткого замыкания есть
Размеры блока, ВхШхД 50x49x100 мм
Масса 100 г
Вы продаёте или? Если не продаёте, то схемки нет?


zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 345
Карма
309
Возраст
56
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Саня С сказал(а):

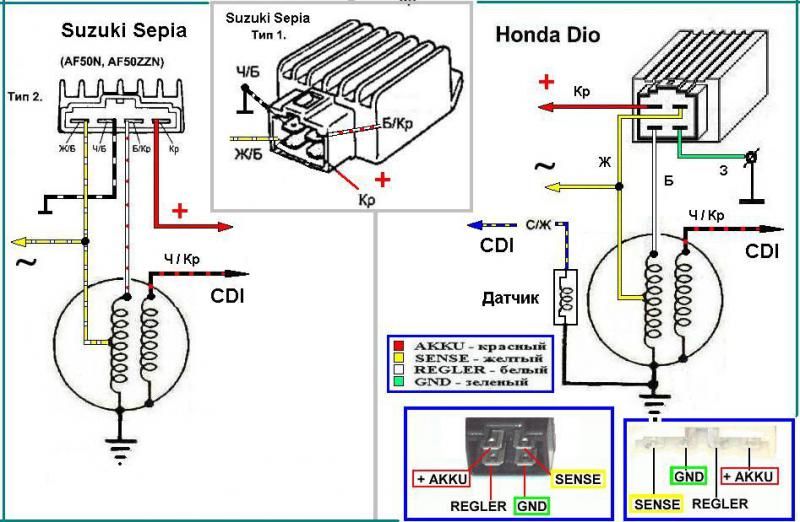

Я поставил от скутора хонда дио
Сань,а плюс и минус? И как регулирование то происходит? Для зарядки акб подойдет такой регулятор?


Вложения

Саня С

капитан 1-го ранга
Регистрация
16.03.2012
Сообщения
3 266
Карма
126
Возраст
49
Город
Краснодар
Имя
Саня
Лодка
Badger Duck Line 300 AL
Мотор
Merkury 8М
zavitay сказал(а):
Саня С сказал(а):
Я поставил от скутора хонда дио
Сань,а плюс и минус? И как регулирование то происходит? Для зарядки акб подойдет такой регулятор?
Я ставил между катушкой генератара и выпрямителем! Пу не важно где+и- ....он типа как то отсикает больше 14 вольт


zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 345
Карма
309
Возраст
56
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела
Ааа,так еще выпрямитель надо? Тогда вообще ничего не понимаю.


Саня С

капитан 1-го ранга
Регистрация
16.03.2012
Сообщения
3 266
Карма
126
Возраст
49
Город
Краснодар
Имя
Саня
Лодка
Badger Duck Line 300 AL
Мотор
Merkury 8М

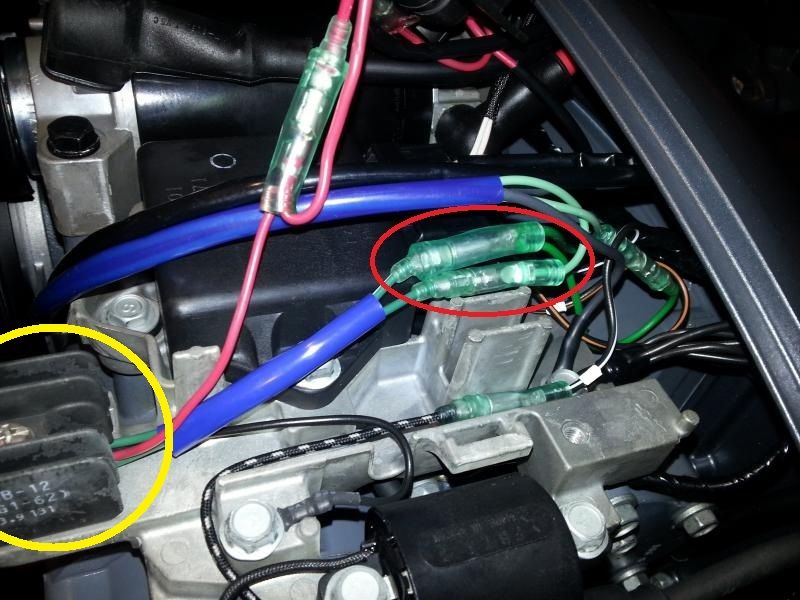

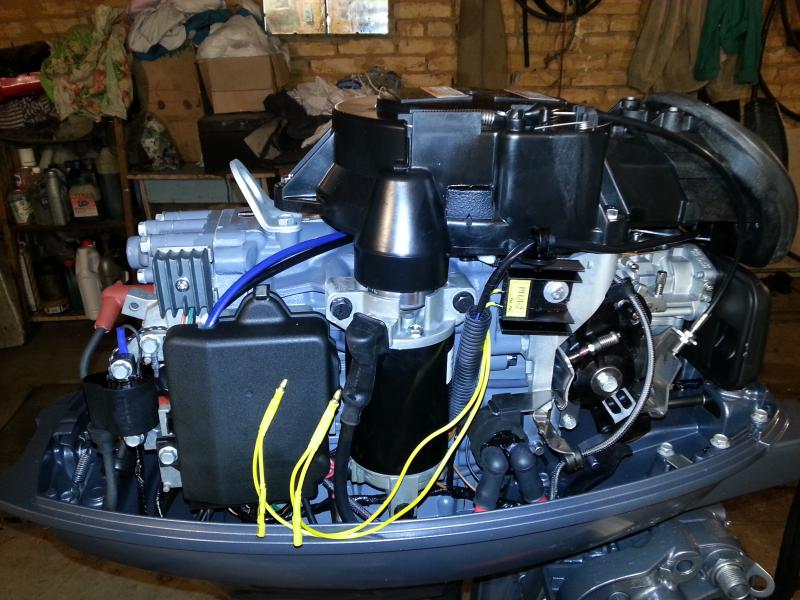

Вот он на ямахе стоит (желтым)


Вложения

zavitay

капитан 1-го ранга
Регистрация
04.07.2012
Сообщения
6 345
Карма
309
Возраст
56
Город
Москва
Имя
Алексей
Лодка
Прогресс 2
Мотор
Стрела

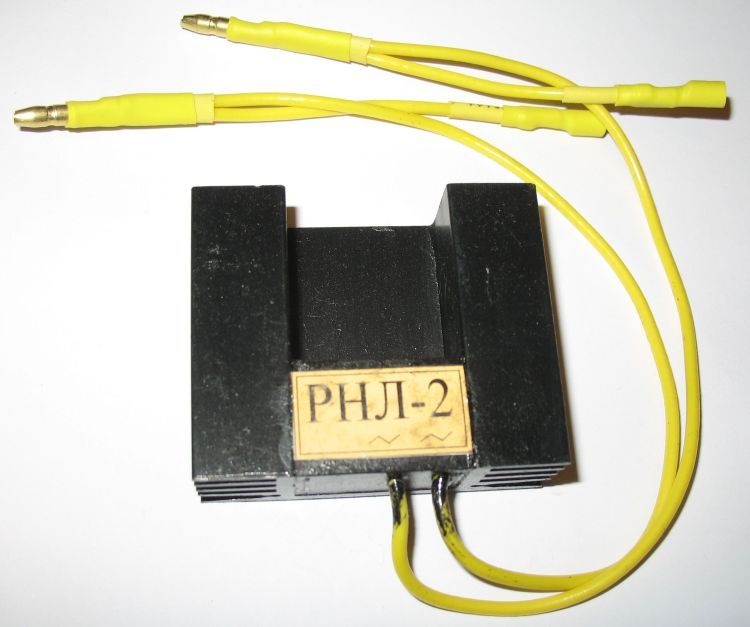

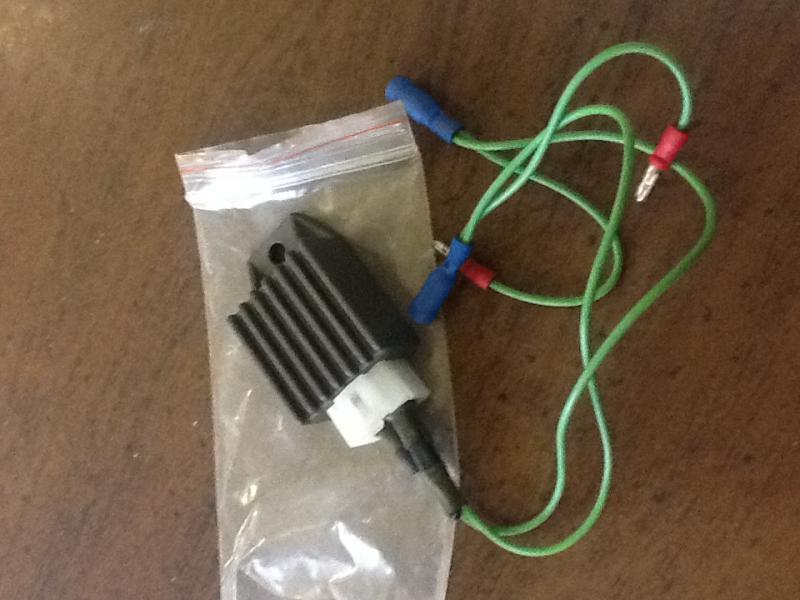

Т.е. надо вот такой регулятор ставить и не морочиться!


Вложения
