LevaNF

капитан 3-го ранга
Регистрация
20.07.2018
Сообщения
689
Карма
316
Возраст
51
Город
Наро-Фоминск
Имя
Леван
Лодка
Trident-450 PRO
Мотор
Вихрь-30, Вихрь-25
Есть двухканальный коммутатор для ВАЗА 9513734 и другие аналоги. Если я правильно понял описание, работатет с одним датчиком. Один выход по появлению сигнала, другой по спаду. Сделать шторку 180°- чем не вариант для 2Т2Ц.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 399
Карма
1 553
Возраст
60
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Не, там всё коряво, два датчика через 90 градусов, мозг сломаешь, не вариант.


kav75

капитан 1-го ранга
Регистрация
16.01.2010
Сообщения
2 751
Карма
1 284
Возраст
48
Город
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2.5, Yamaha 40 HEO
Ну вот, сделал я ещё один шаг. Заказал винницкий коммутатор 131.3734-11. Лет пять назад вещь была недефицитная, а сейчас наткнулся всего на одного продавца.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 227
Карма
3 637
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Работы в этом направлении, идут интенсивными темпами. :yes::oops:

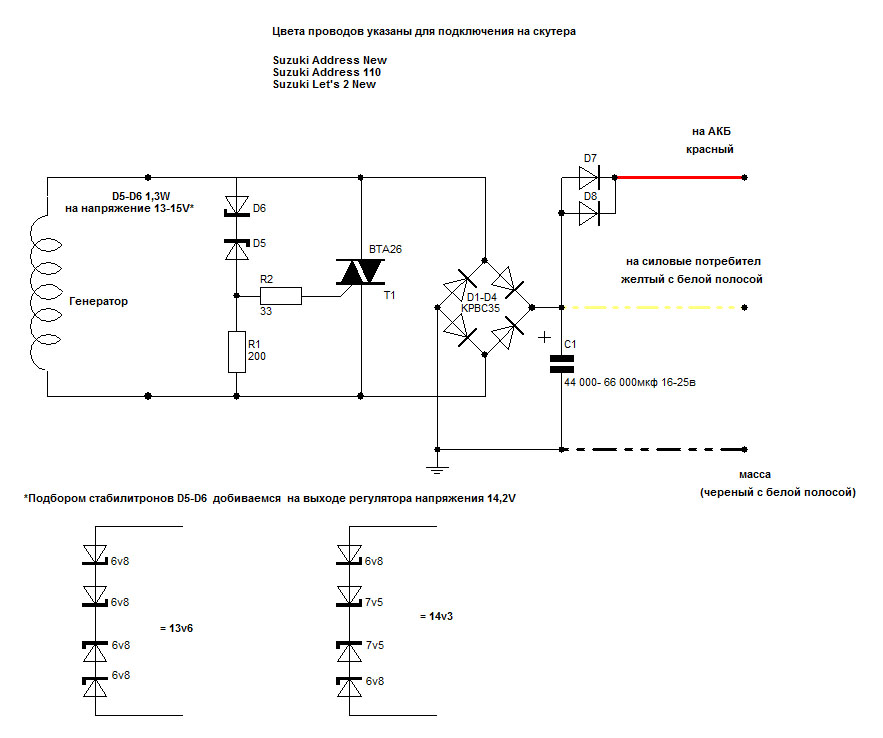

В тему генератора, регулятор напряжения.
Схема отработана временем и надежна как швейцарские часы.

196208


Поискал в магазине подходящий по размерам корпус, ни чего не нашел. Да и не копеечные корпуса из алюминия.

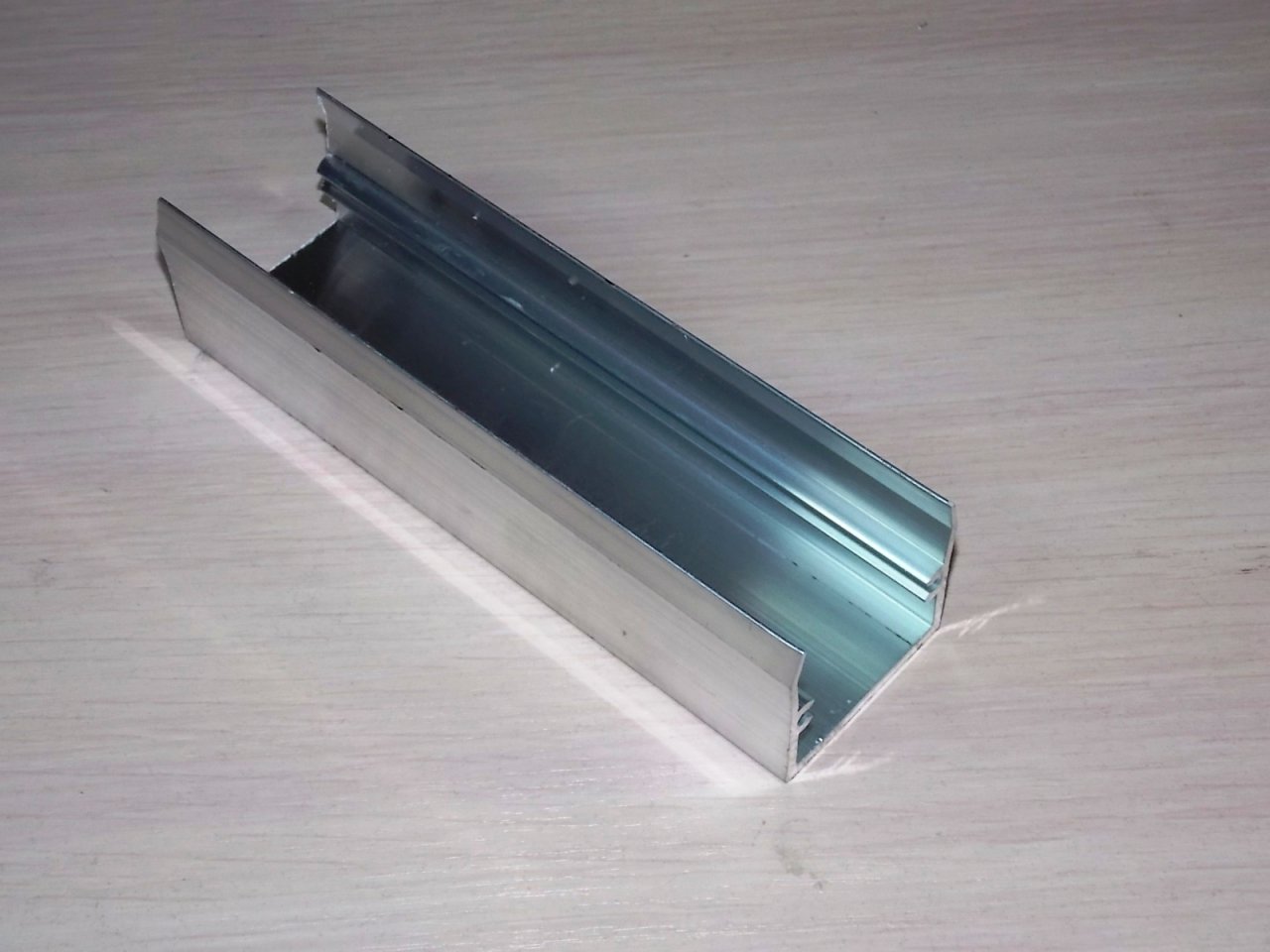

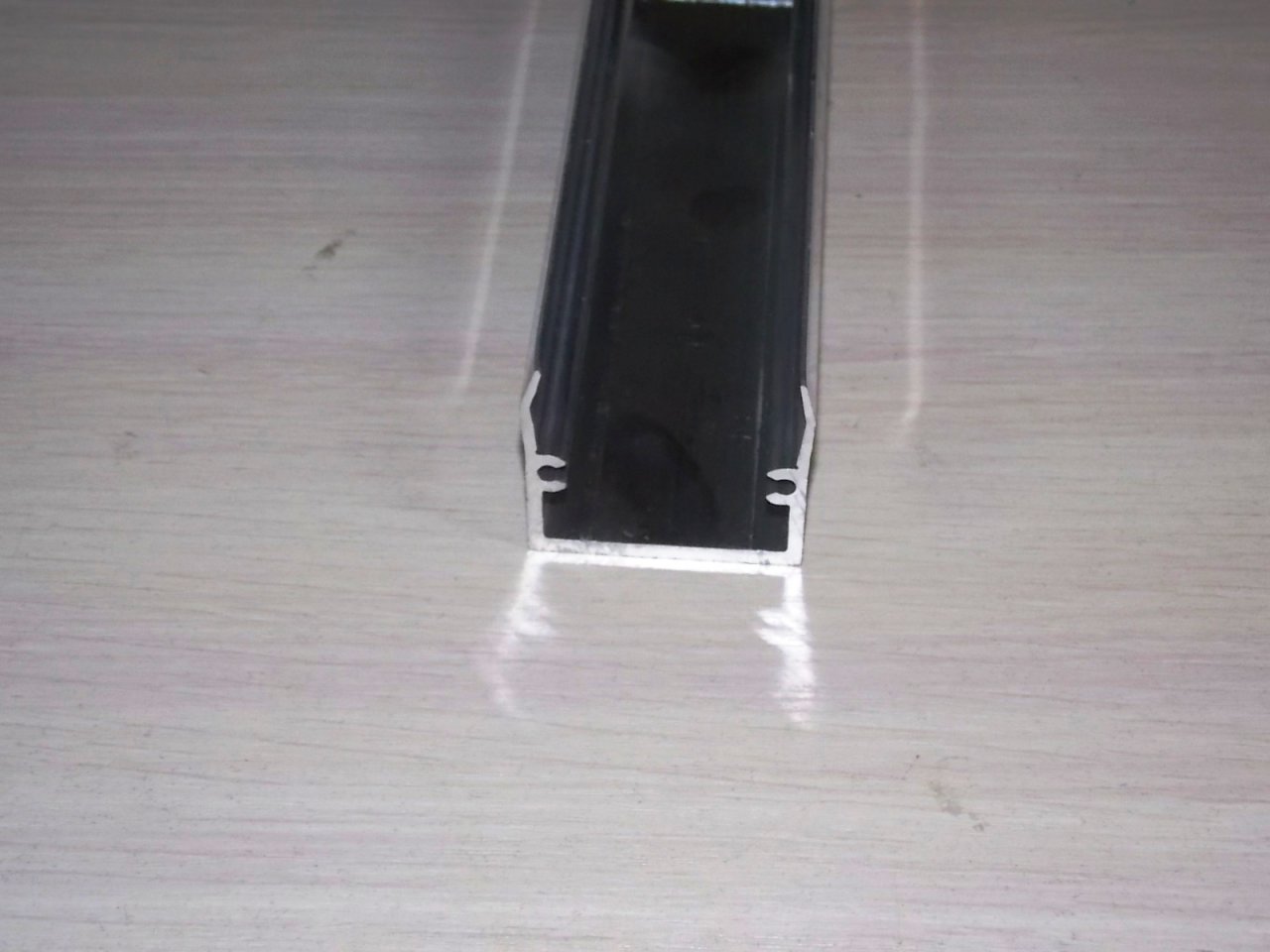

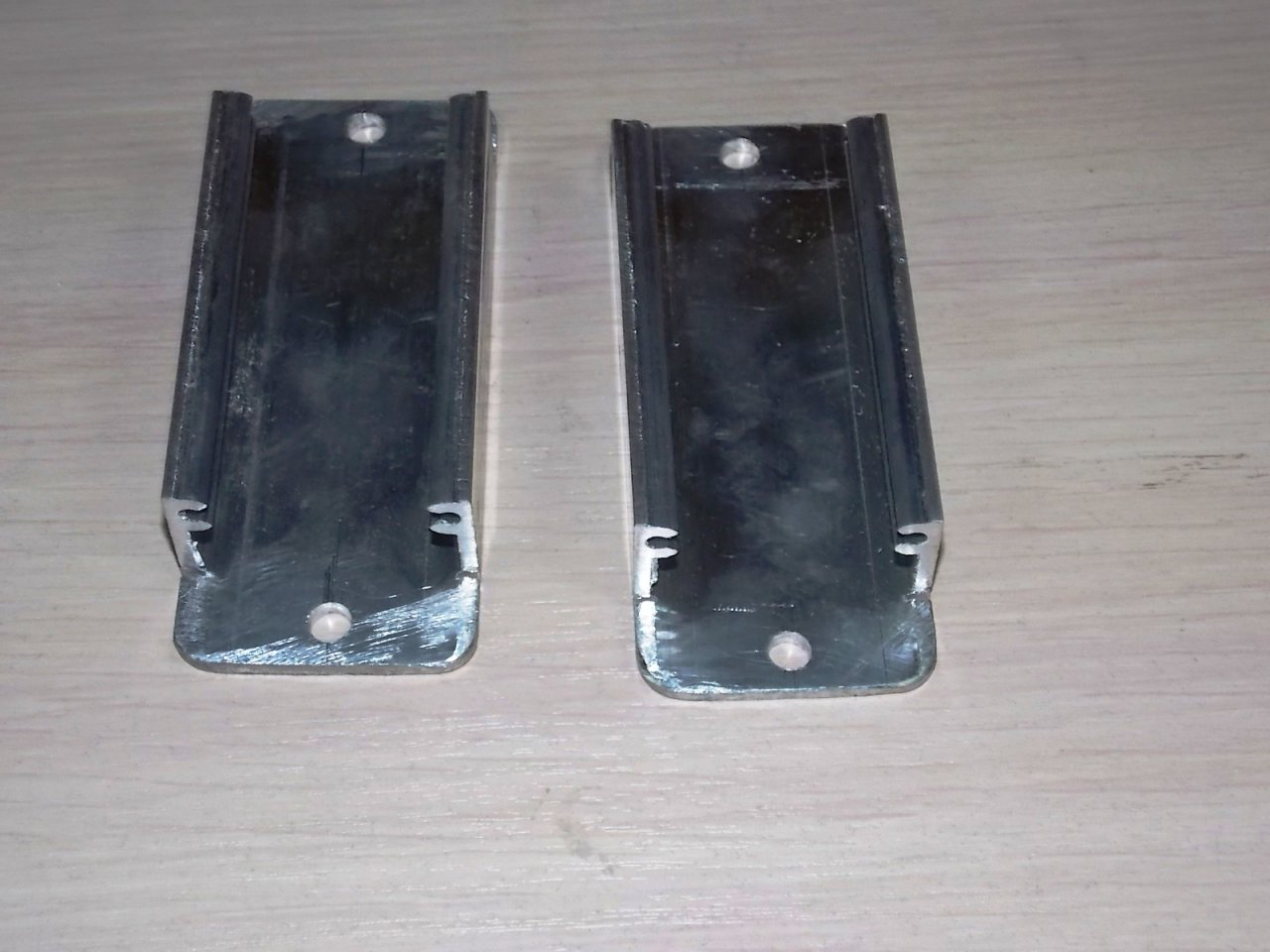

В общем взял подходящие обрезки алюминиевого профиля, с производства и стал изобретать "велосипед". :hahaha:

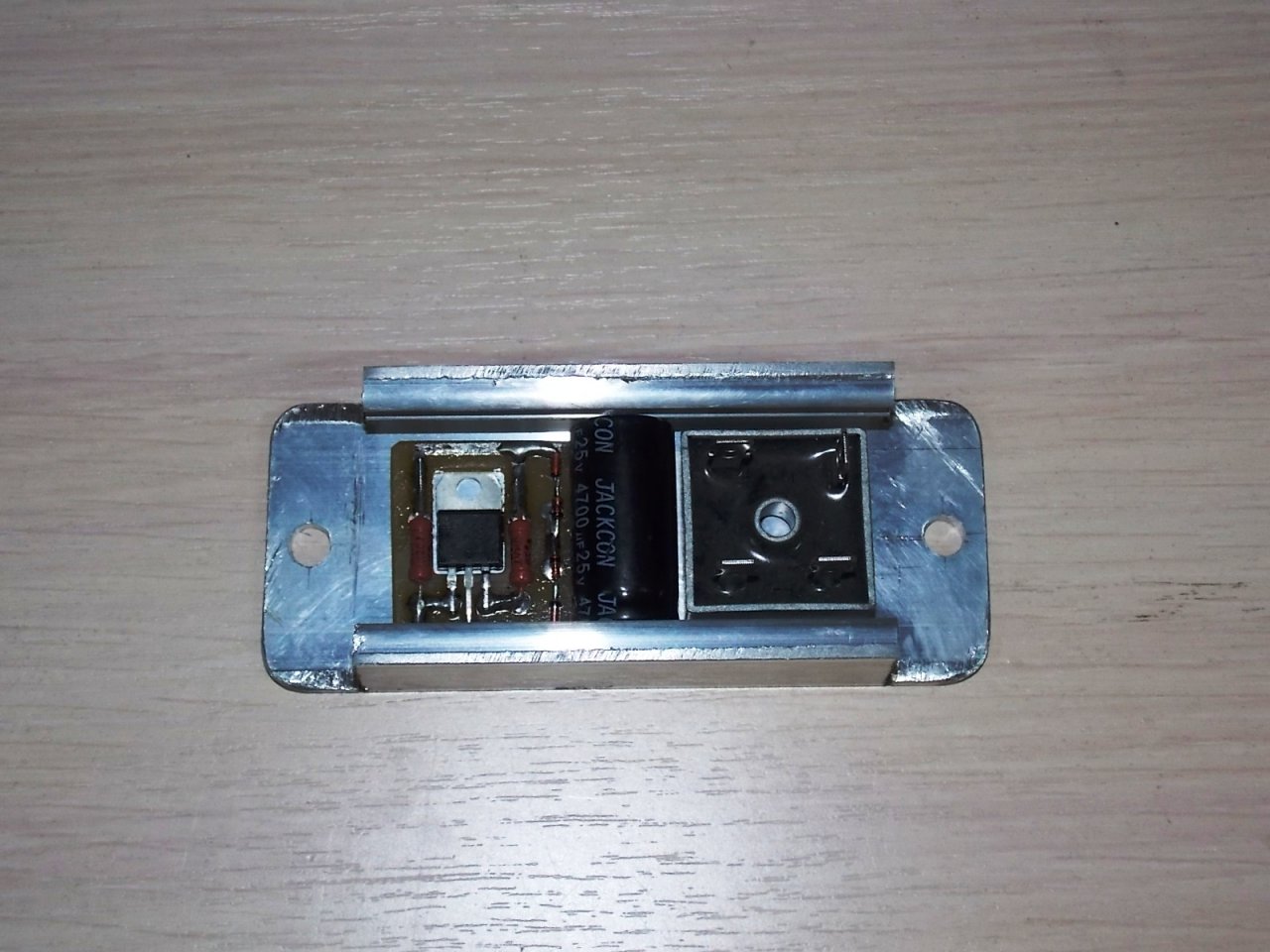

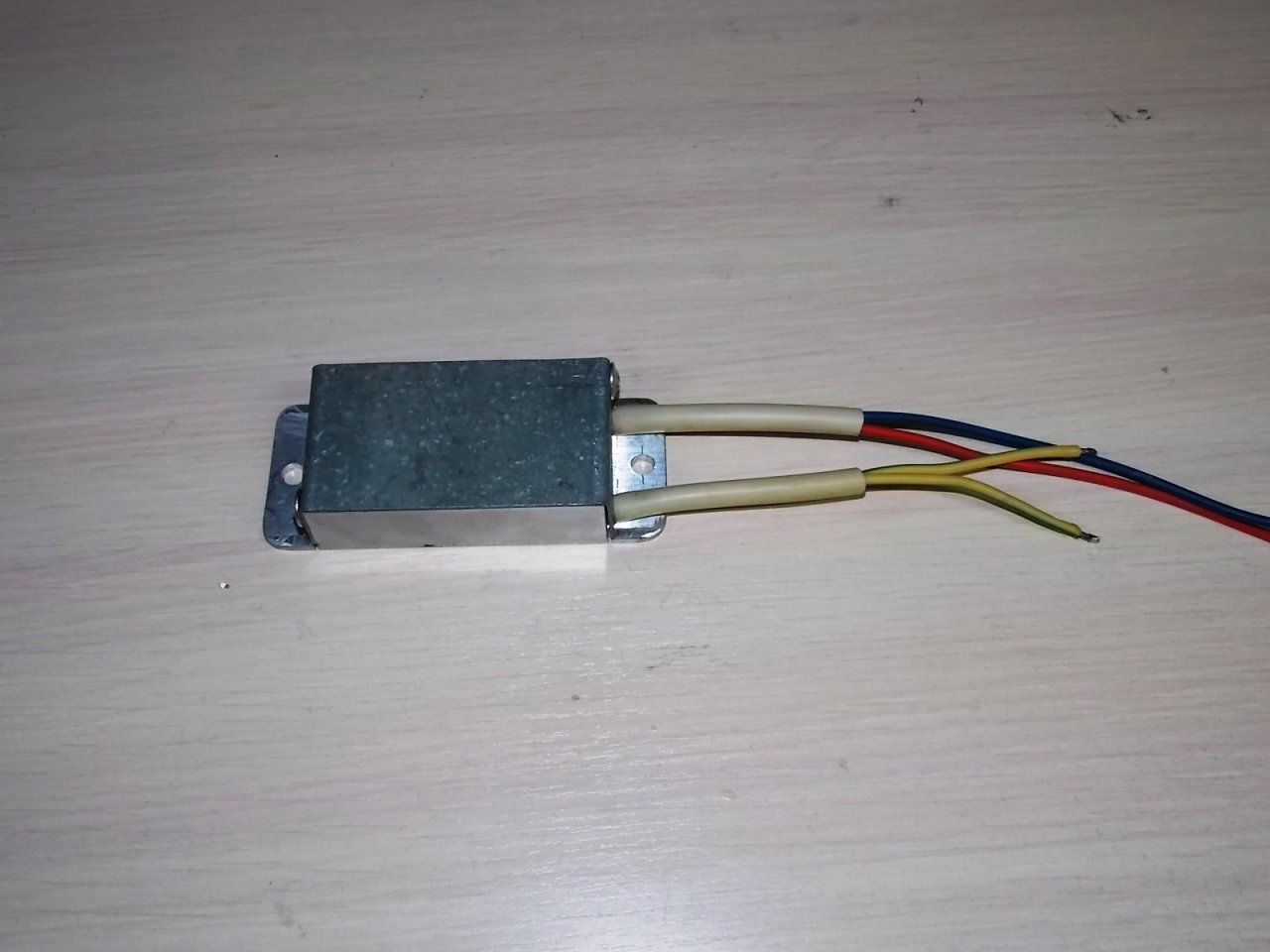

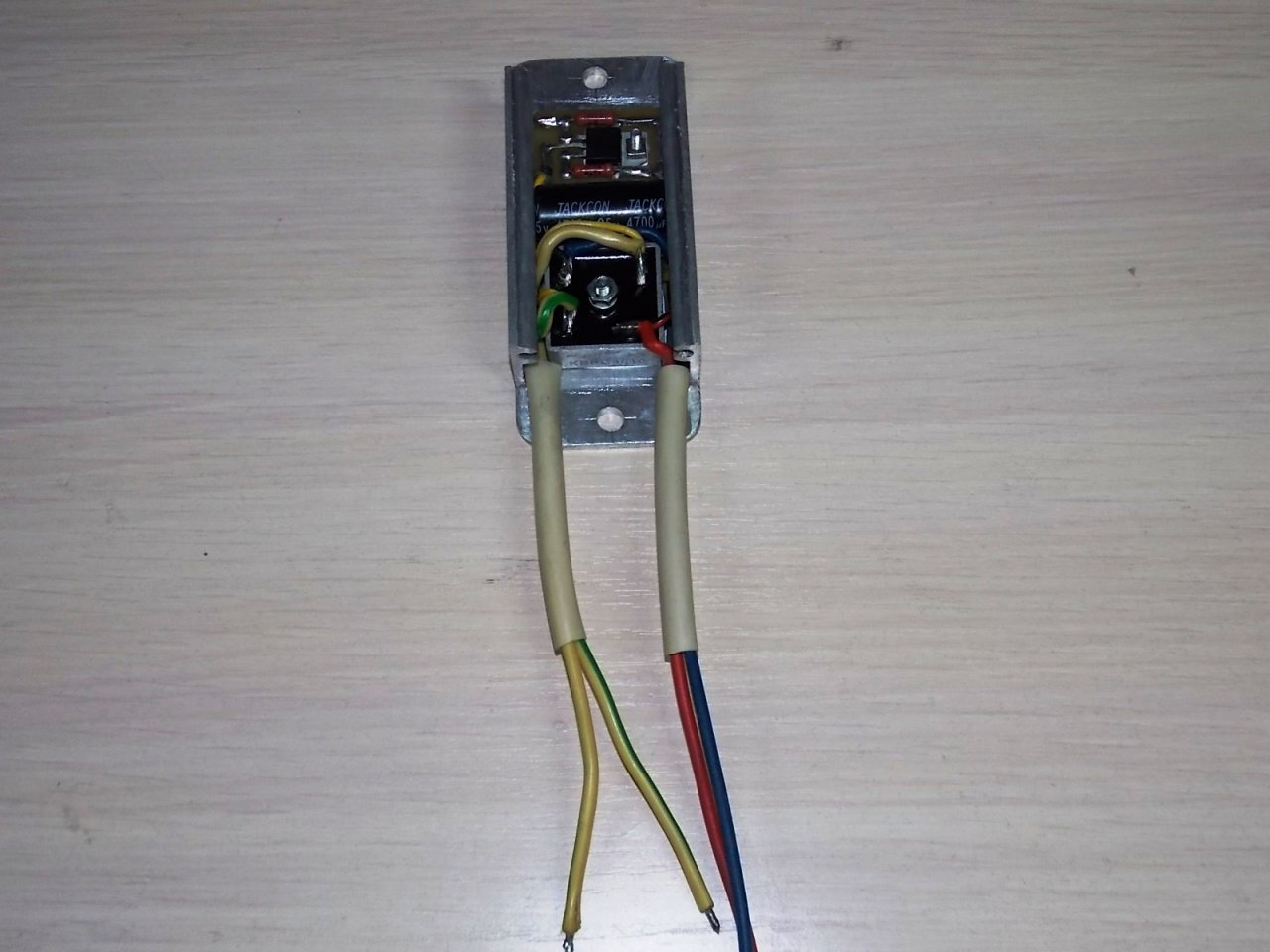

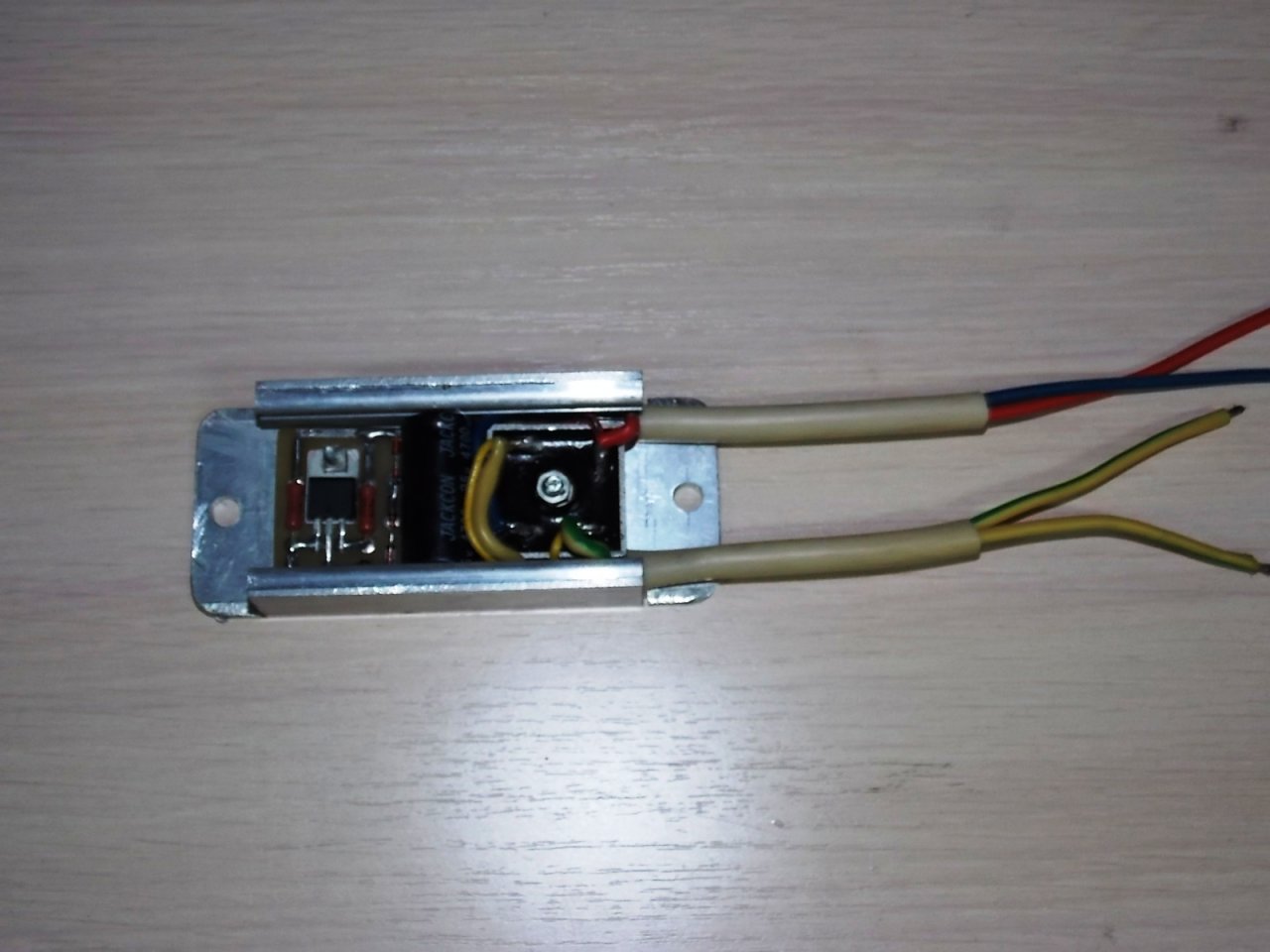

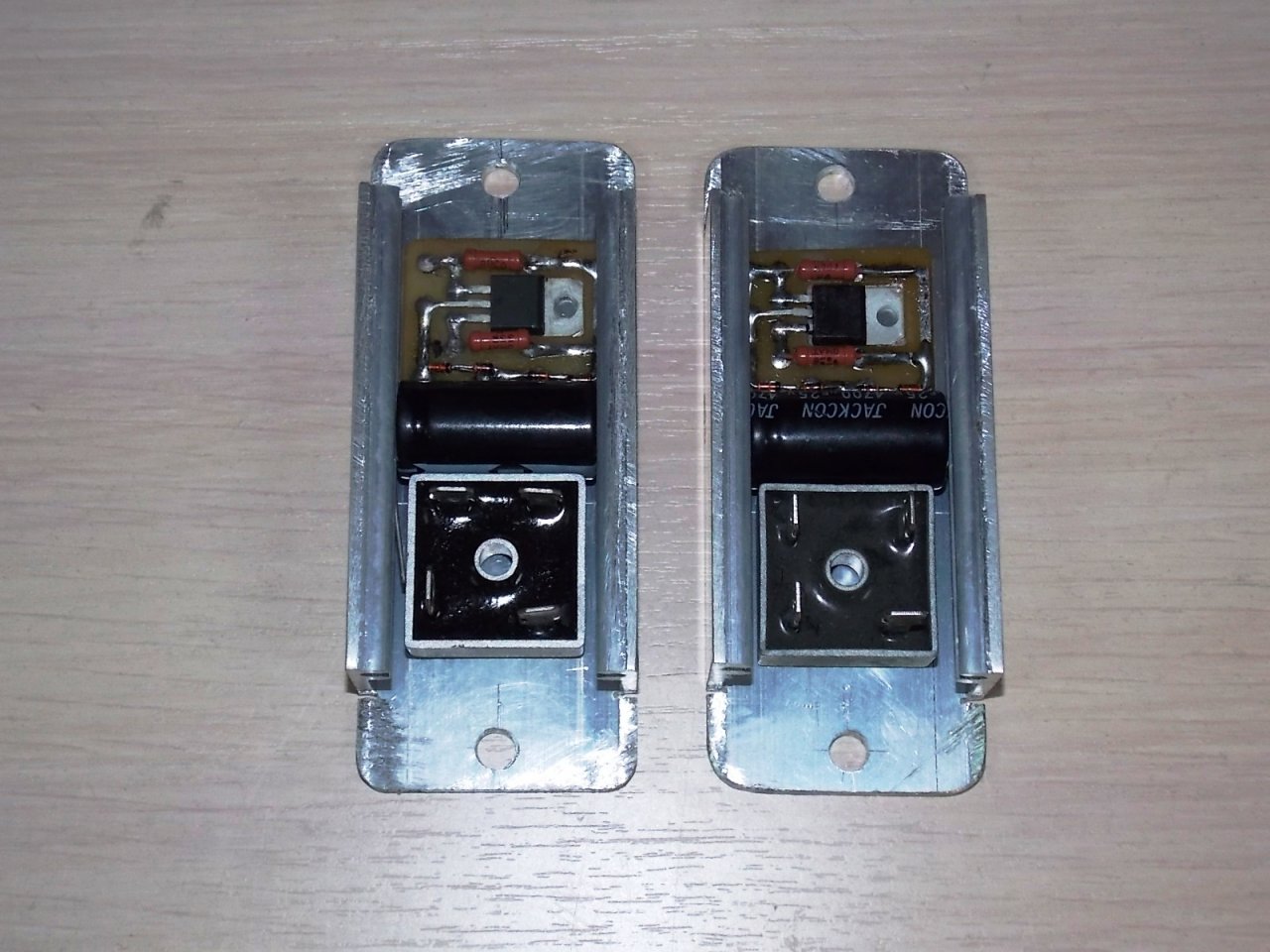

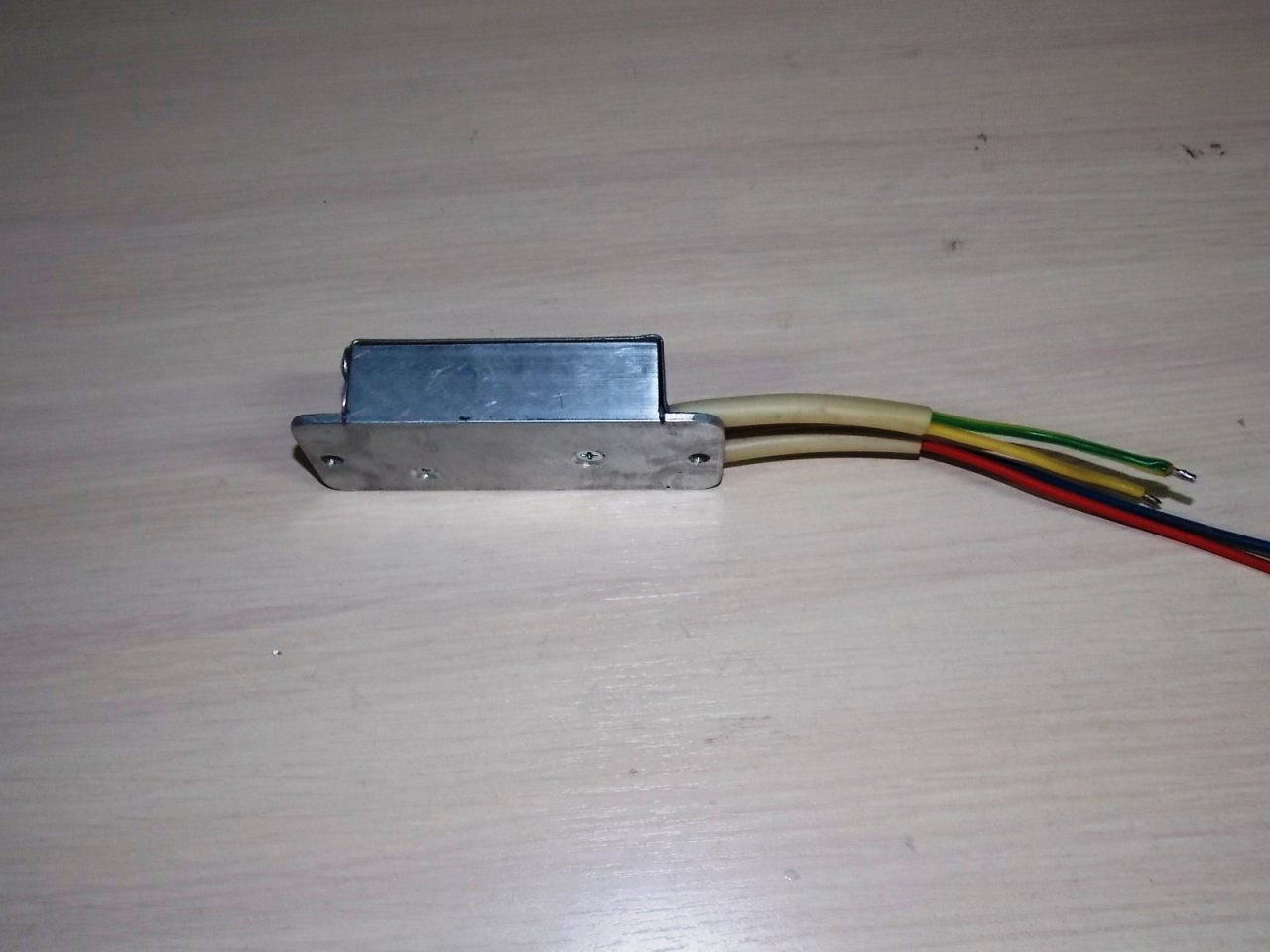

Вот что из этого получилось.

196209196210196211196212196213196214196215196216196217

Габаритные размеры- 110х45х24.

Измерения напряжения и прочих параметров, будут проведены чуть позже, на генераторе мотоцикла, который аналогичен тем, что обсуждаются в этой теме.
Информация об этом, обязательно будет.


ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30
Всем привет!, по поводу китайского маховика от скутера 50сс он имеет малое отверстие, приходиться жертвовать маховиком вихря.
Потому и хочу поставить все под маховик, датчик снаружи, генераторную катушку перемотать, намотать на нее питающую коммутатор.
Но это все потом. Подбирал по размерам чтоб поставить под маховик, хорошо подходит именно комплект от дизельного китайского мотора.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 227
Карма
3 637
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Подбирал по размерам чтоб поставить под маховик, хорошо подходит именно комплект от дизельного китайского мотора.
Привет Евгений! Интересное совпадение. Наш коллега по форуму сделал то же самое. То есть подобрал размеры под маховик и оказалось что уже два человека с форума, не зависимо друг от друга идут одним путем! :good::yes:


MIK

контр-адмирал
Команда форума
Регистрация
18.08.2012
Сообщения
2 608
Карма
830
Город
Крым
Имя
Миша
Лодка
Разные
Мотор
Разные
по поводу китайского маховика от скутера 50сс он имеет малое отверстие, приходиться жертвовать маховиком вихря.
Если использовать этот статор, то вихрёвский маховик вообще трогать не надо. Ну снять кулачок, если маховик от кулачкового зажигания. МВ-1 или МГ-101 - всё равно. Наружный диаметр по сердечникам - 88. Точно как на моём китайском статоре, что на фото и видео. И 8 катушек. Он однофазный - регулятор танкиста будет в масть. То есть если использовать этот статор, то вихрёвский маховик можно не трогать, и китайский маховик от мопеда подходит в аккурат.
Я себе такой статор закажу. Он - решение проблем, с которыми я сталкивался.
https://aliexpress.ru/item/4001243134573.html?spm=a2g0o.productlist.0.0.1c531dbc1hhqBS&algo_pvid=3516cf6e-5bab-4ab5-9f9d-ec7d925af7e0&algo_expid=3516cf6e-5bab-4ab5-9f9d-ec7d925af7e0-49&btsid=0b8b035616091306906658723ea9e6&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&sku_id=10000015438505940


MIK

контр-адмирал
Команда форума
Регистрация
18.08.2012
Сообщения
2 608
Карма
830
Город
Крым
Имя
Миша
Лодка
Разные
Мотор
Разные

Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 227
Карма
3 637
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Измерения напряжения и прочих параметров, будут проведены чуть позже, на генераторе мотоцикла, который аналогичен тем, что обсуждаются в этой теме.
Информация об этом, обязательно будет.
Измерения состоялись и даже дважды.
В работе регуляторов была выявлена некая нестабильность, параметров напряжения.
В связи с чем, схема была частично изменена.

По порядку обо всем.

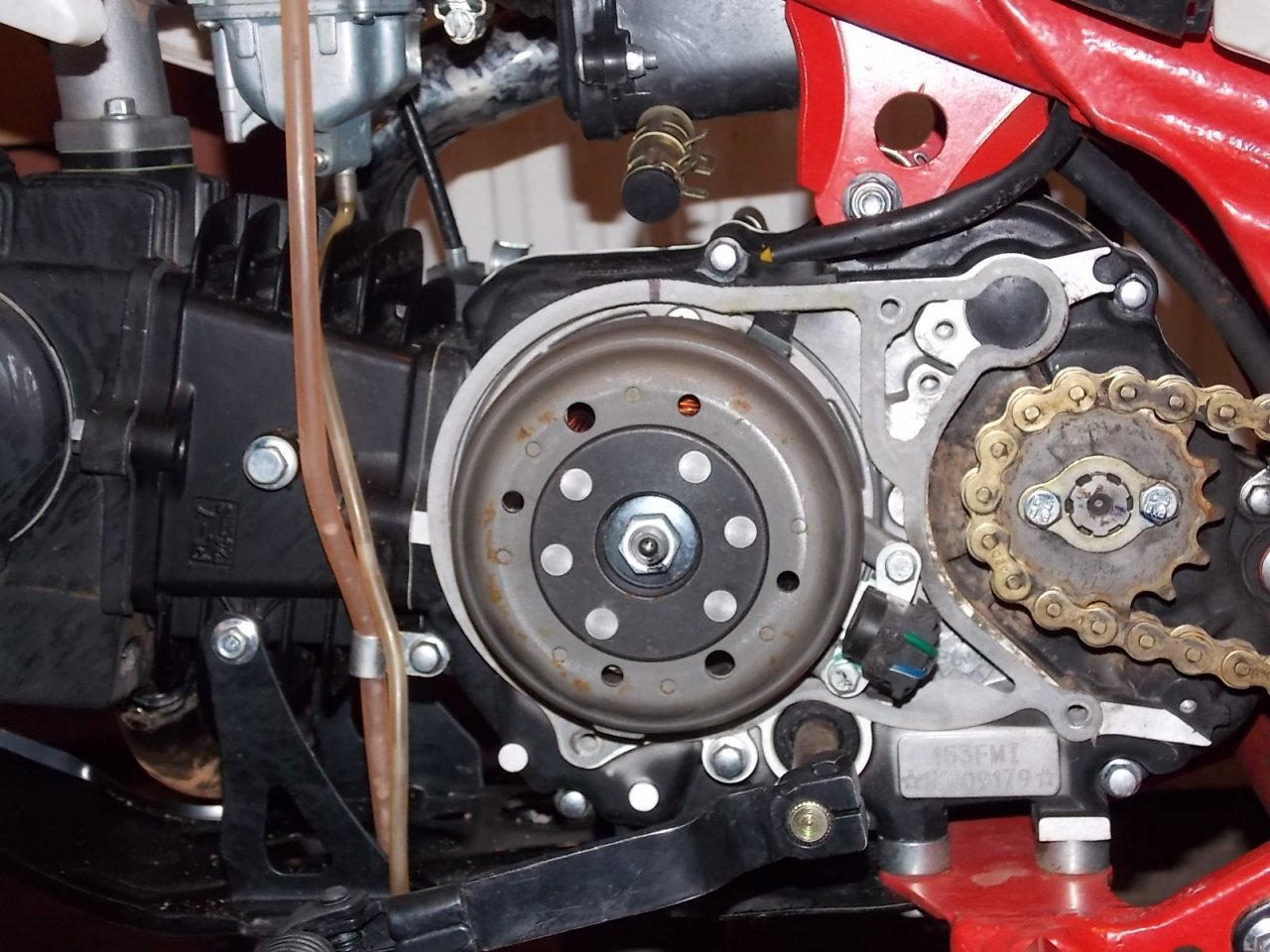

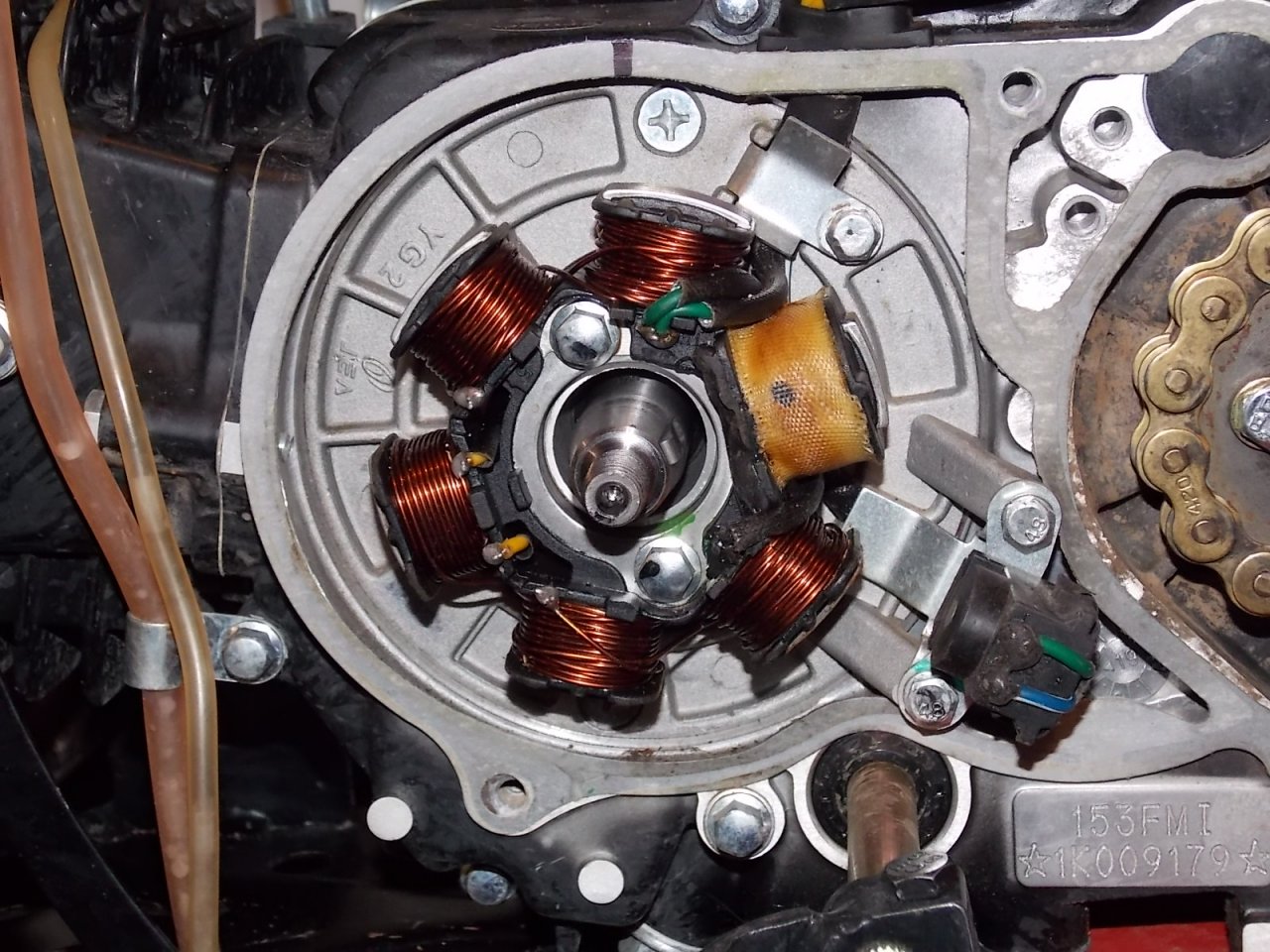

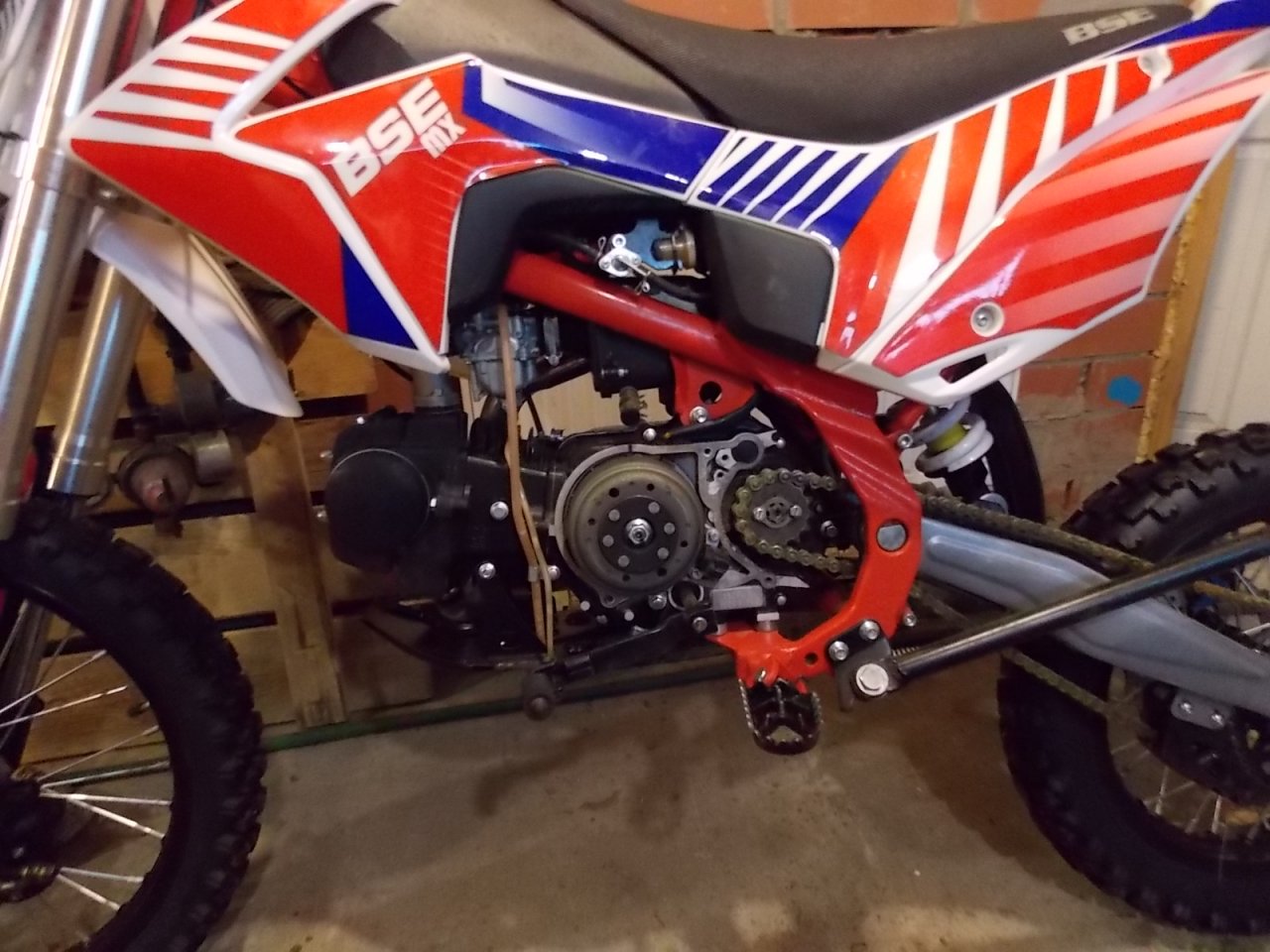

На мотоцикле установлен генератор переменного тока, аналогичный обсуждаемым в этой теме.

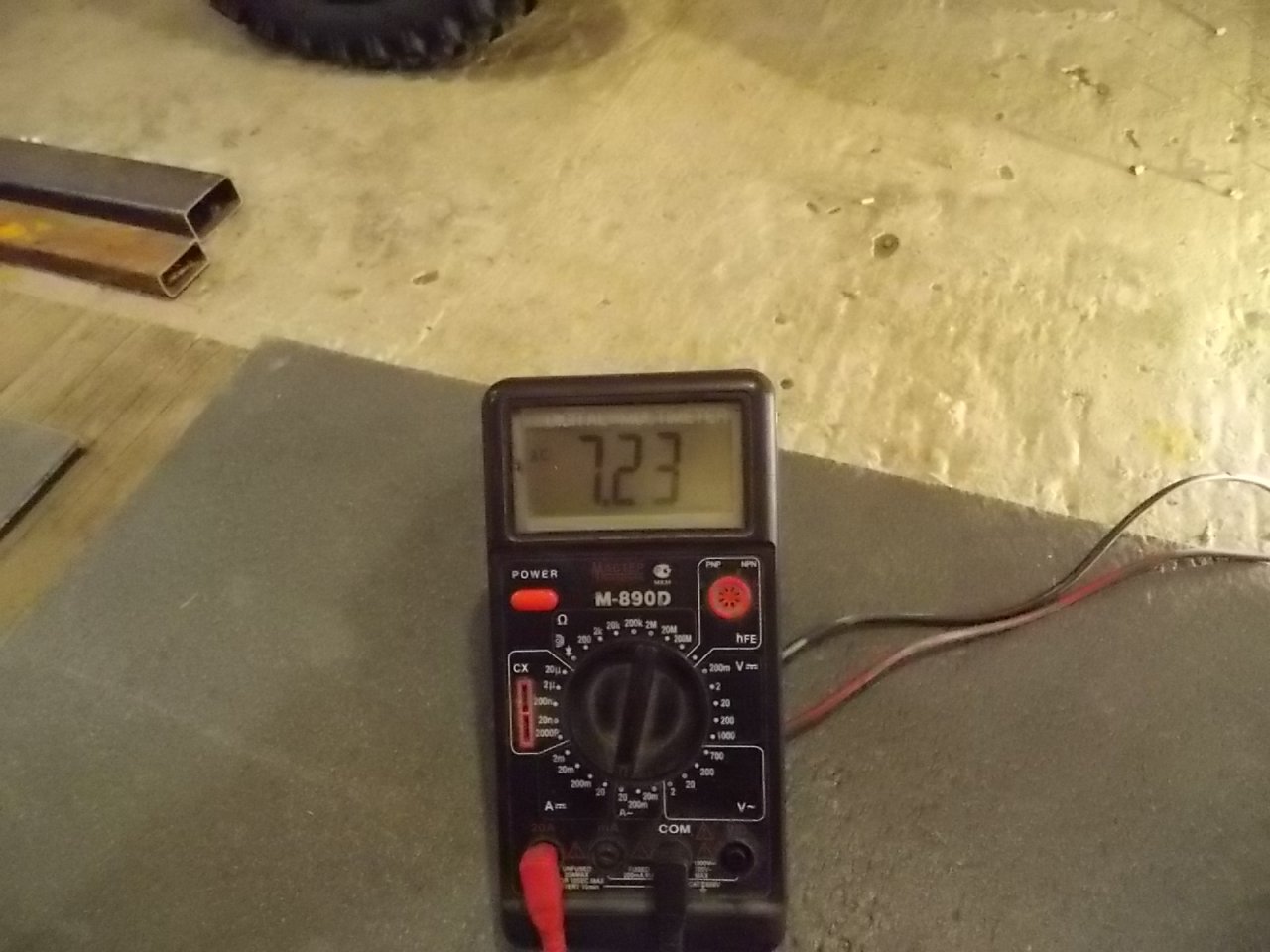

Генератор отдает в нагрузку чуть более 7 ампер, с напряжением 13.6 вольта.

196486196487196488196489

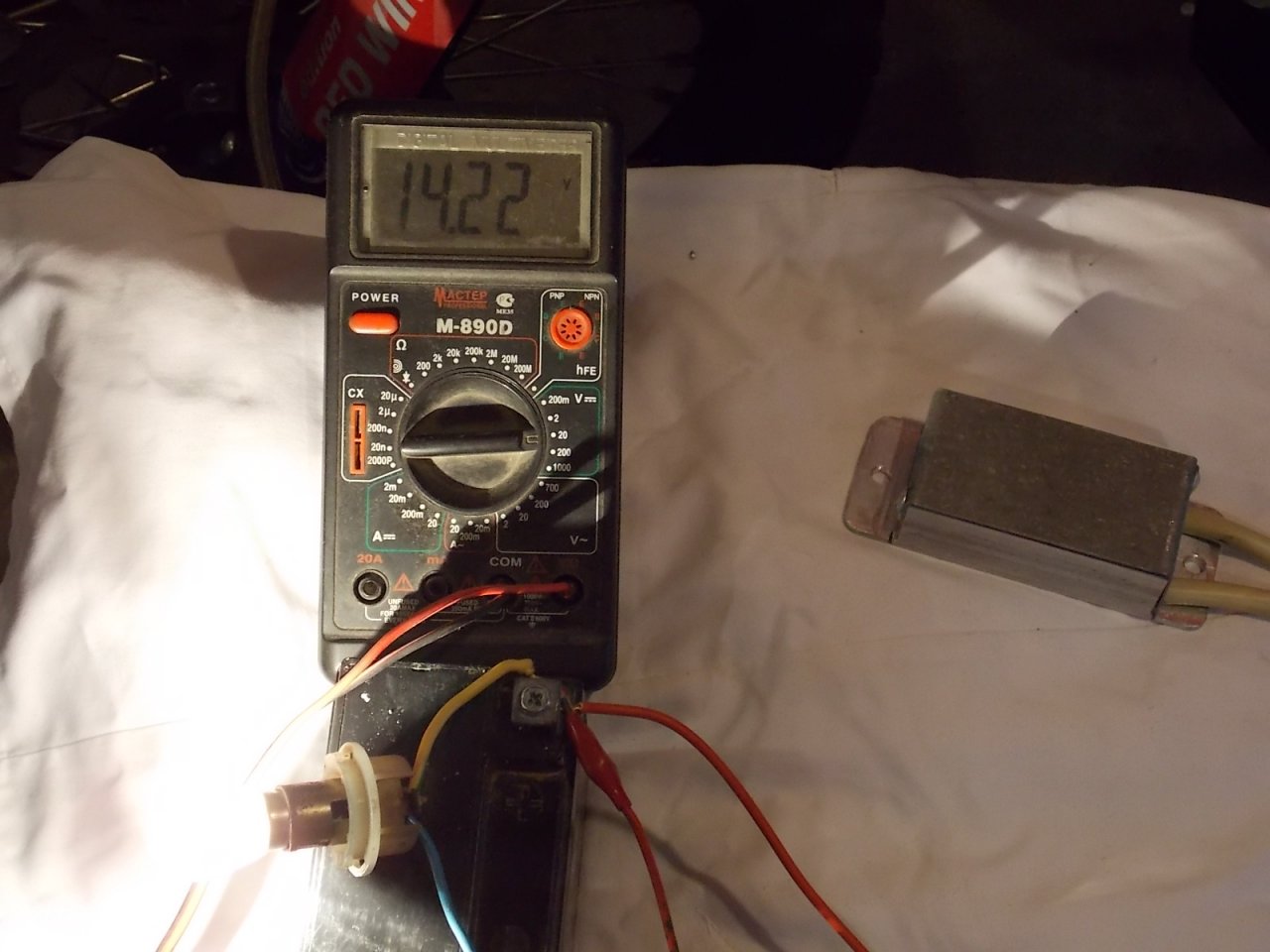

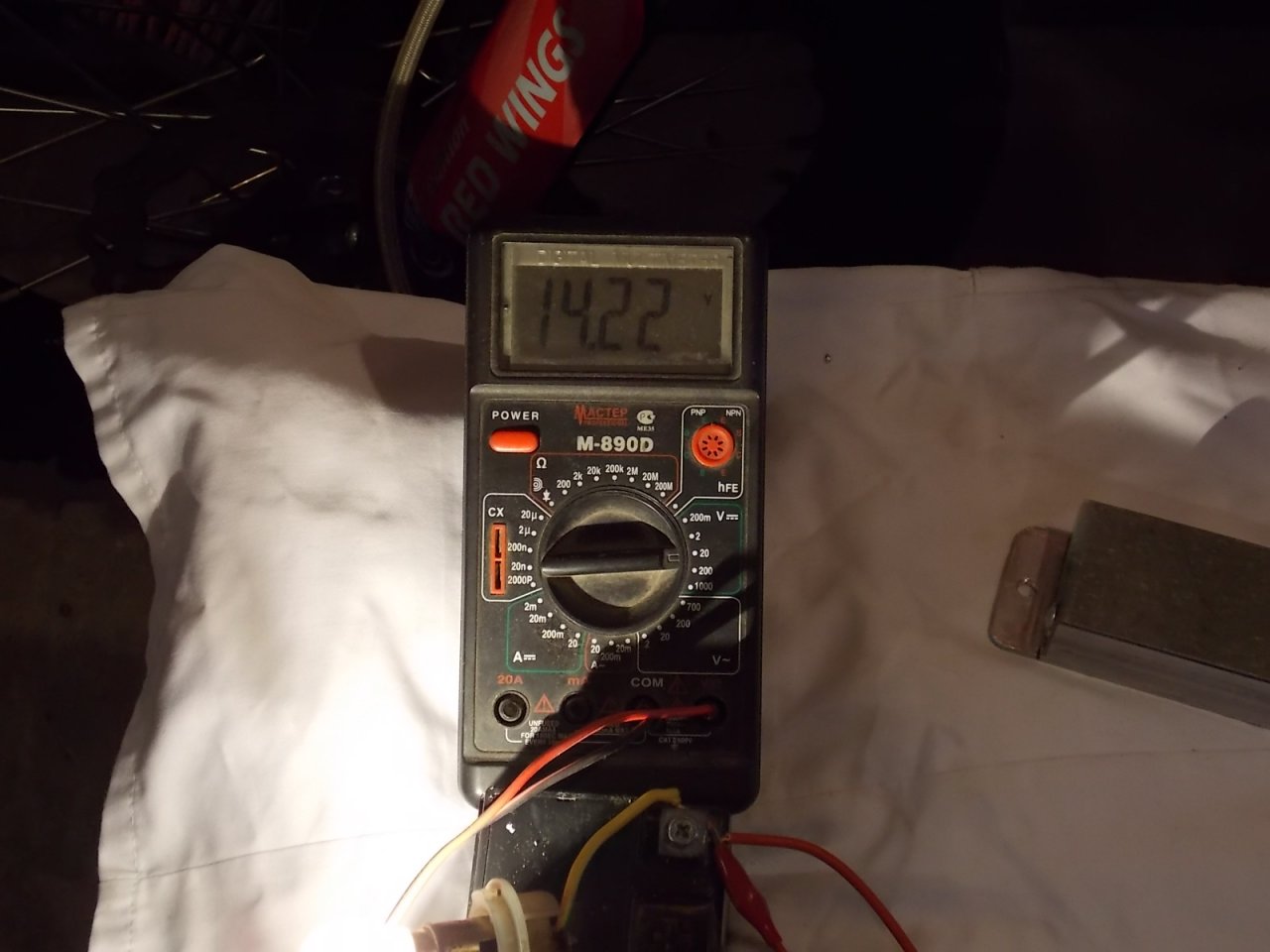

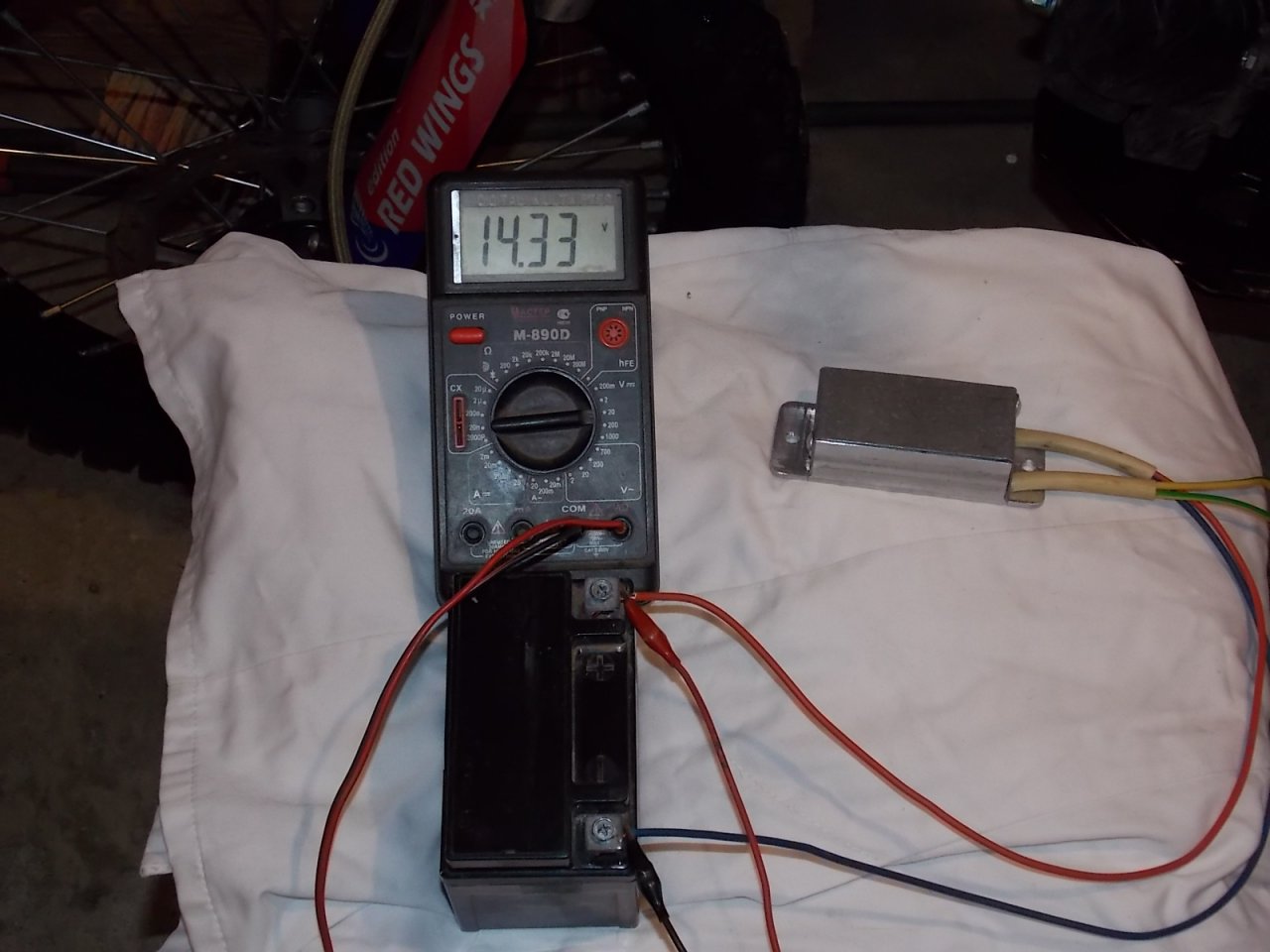

Напряжение на зажимах АКБ после регулятора, составляет 14.2 +/- 0.2 вольта.

196490196491196492

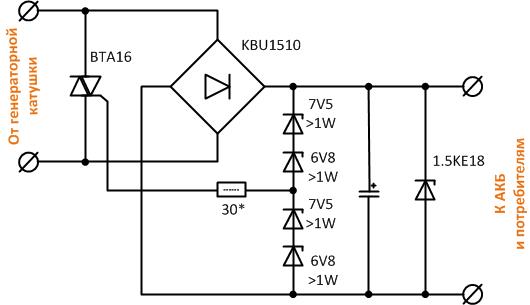

Теперь о схеме.

Самому рисовать было лень, по этому решил просто найти поиском.
И нашел в теме нашего коллеги, Василия.

В общем спасибо Васе!

196493


Всех с наступающим!


ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30
Всех с новым годом!
И так, поехали: посылка приша, снял размеры с маховика Вихря и маховика который пришел, 150 мм Вихрь, 151 мм - маховик из посылки, вот теперь думаю, наверное буду снимать магниты, отклеивать и клеить их на вихревский маховик, думаю все получится, катушек -9, 6 штук оставлю для 3-х фазного генератора, 3 перематаю под зажигание.
Это сделаю по позже, сейчас снежка привалило, хочется на снежиках с семьёй покататься.
Позже вылажу фото со всеми размерами.
Вопрос - чем отклеить магниты от маховика, пробовать феном греть железо, магниты ведь греть нельзя!


ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30
Если использовать этот статор, то вихрёвский маховик вообще трогать не надо. Ну снять кулачок, если маховик от кулачкового зажигания. МВ-1 или МГ-101 - всё равно. Наружный диаметр по сердечникам - 88. Точно как на моём китайском статоре, что на фото и видео. И 8 катушек. Он однофазный - регулятор танкиста будет в масть. То есть если использовать этот статор, то вихрёвский маховик можно не трогать, и китайский маховик от мопеда подходит в аккурат.
Я себе такой статор закажу. Он - решение проблем, с которыми я сталкивался.
https://aliexpress.ru/item/4001243134573.html?spm=a2g0o.productlist.0.0.1c531dbc1hhqBS&algo_pvid=3516cf6e-5bab-4ab5-9f9d-ec7d925af7e0&algo_expid=3516cf6e-5bab-4ab5-9f9d-ec7d925af7e0-49&btsid=0b8b035616091306906658723ea9e6&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_&sku_id=10000015438505940
Миша, для меня 3 крубля, дороговато, я 2 комплекта генератор-статор, привез за 2 крубля, и 35 мм внутри не маловато?


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 399
Карма
1 553
Возраст
60
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Я отбивал резиновым молотком, там клей советский, держит слабо, бывает просто рукой снимаются.


MIK

контр-адмирал
Команда форума
Регистрация
18.08.2012
Сообщения
2 608
Карма
830
Город
Крым
Имя
Миша
Лодка
Разные
Мотор
Разные
снял размеры с маховика Вихря и маховика который пришел, 150 мм Вихрь, 151 мм - маховик из посылки,
Женя, а проточить внутри вихрёвский маховик до диаметра 151 - чем плох вариант? Или наоборот, китайский по наруже до 150? Всего-то миллиметр разницы. Не проще подогнать одно под другое? Переклеивать магниты - дело не простое. Не дай Бог лопнет какой-то магнит. И по размерам сомнительно. Какой диаметр посадочного места под магниты в китайском маховике?
Миша, для меня 3 крубля, дороговато, я 2 комплекта генератор-статор, привез за 2 крубля, и 35 мм внутри не маловато?
Так ты вообще дёшево взял. Я такого варианта не видел. Я брал один комплект за 2600. Дай ссылку на продавца.
По поводу размера 35 мыслю так. Конечно, было бы 36-37, вообще без подгонки бы обошлось. Наружный диаметр вихрёвской ступицы 35 и отверстие в том статоре, что мне идёт, тоже 35. Скорее всего я именно статор и проточу. До диаметра 36. Этого вполне достаточно.
Но окончательно это решу, когда получу детали и сделаю примерку.


ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30
Женя, а проточить внутри вихрёвский маховик до диаметра 151 - чем плох вариант? Или наоборот, китайский по наруже до 150? Всего-то миллиметр разницы. Не проще подогнать одно под другое? Переклеивать магниты - дело не простое. Не дай Бог лопнет какой-то магнит. И по размерам сомнительно. Какой диаметр посадочного места под магниты в китайском маховике?

Так ты вообще дёшево взял. Я такого варианта не видел. Я брал один комплект за 2600. Дай ссылку на продавца.
По поводу размера 35 мыслю так. Конечно, было бы 36-37, вообще без подгонки бы обошлось. Наружный диаметр вихрёвской ступицы 35 и отверстие в том статоре, что мне идёт, тоже 35. Скорее всего я именно статор и проточу. До диаметра 36. Этого вполне достаточно.
Но окончательно это решу, когда получу детали и сделаю примерку.
Есть такая, которую брал
А есть такая

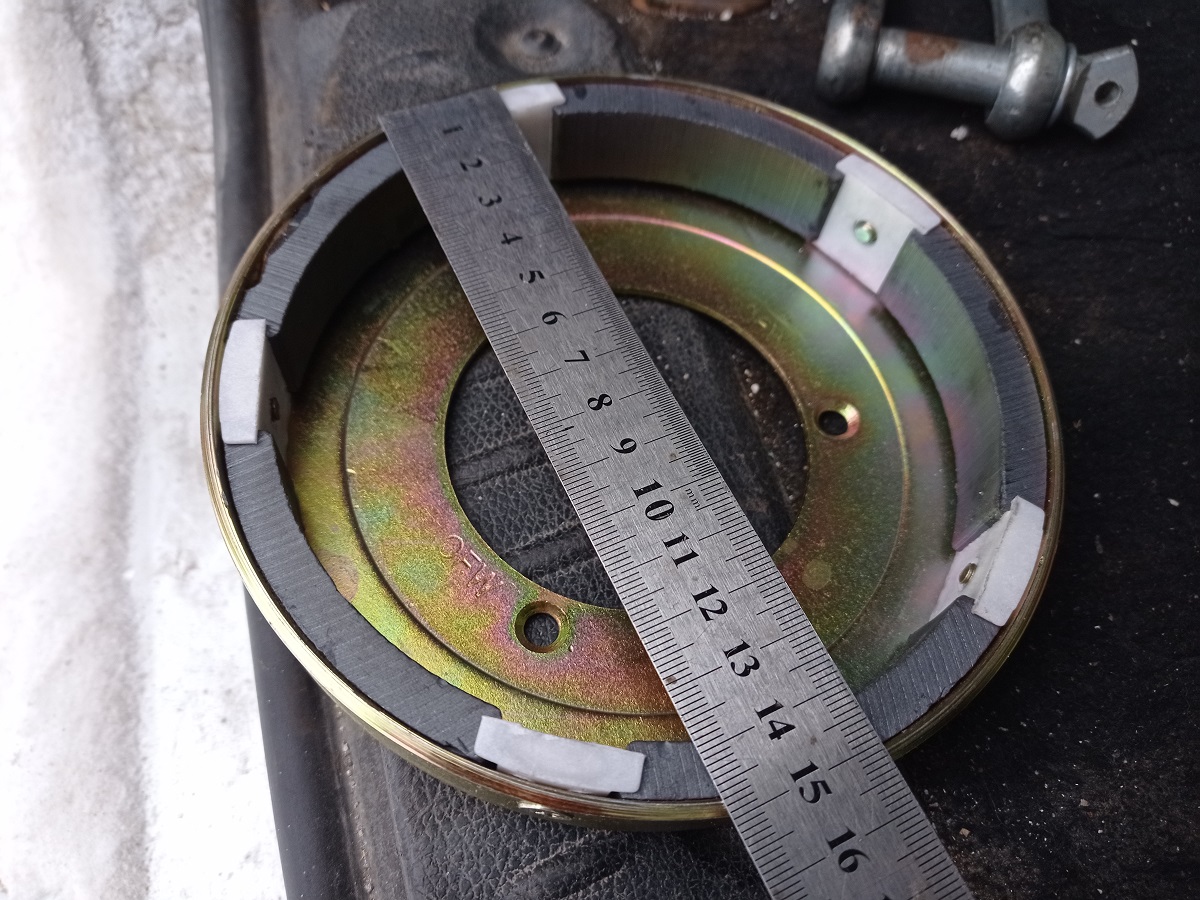

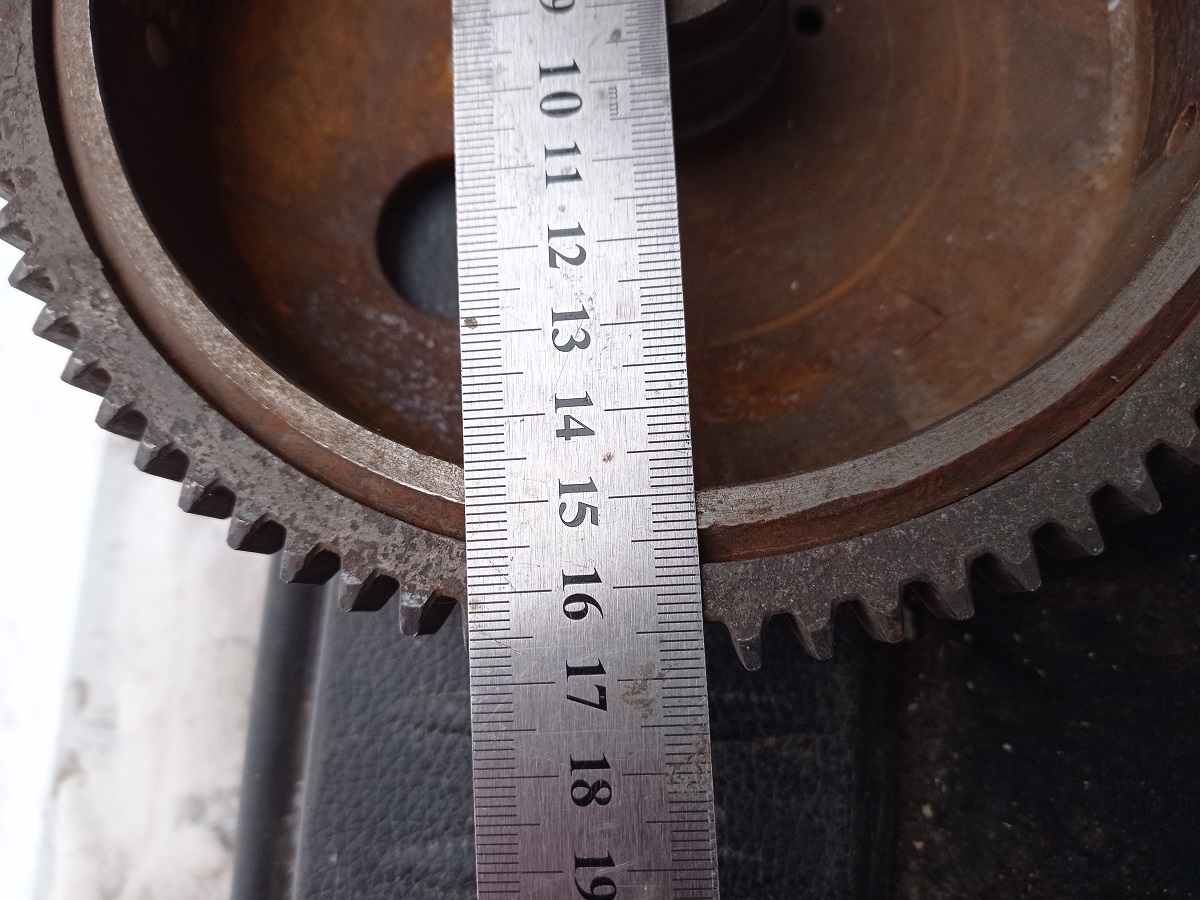

Миш, я размер как раз мерил по магнитам, а по наружке 155 мм, но маховик Вихря позволяет проточить этот размер, потому и в раздумках, пока.


ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30

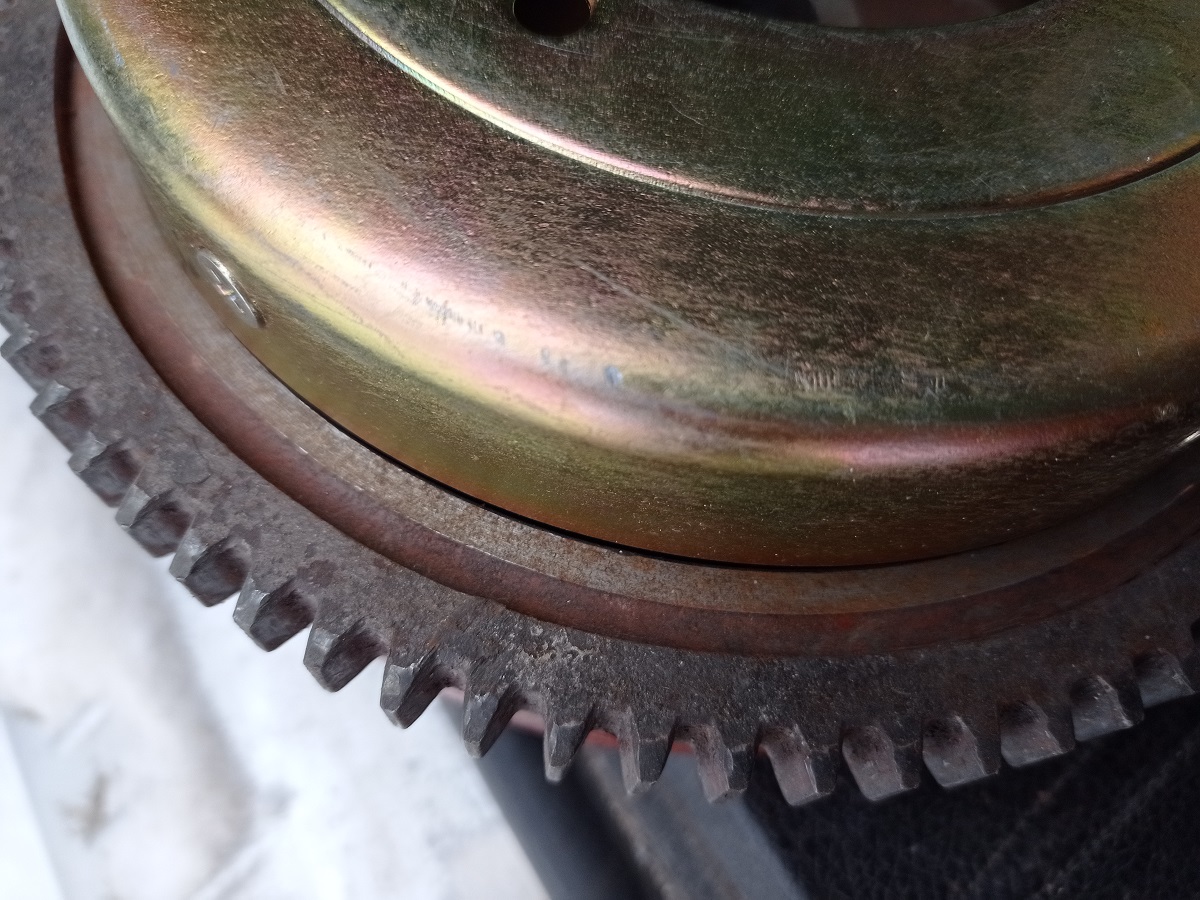

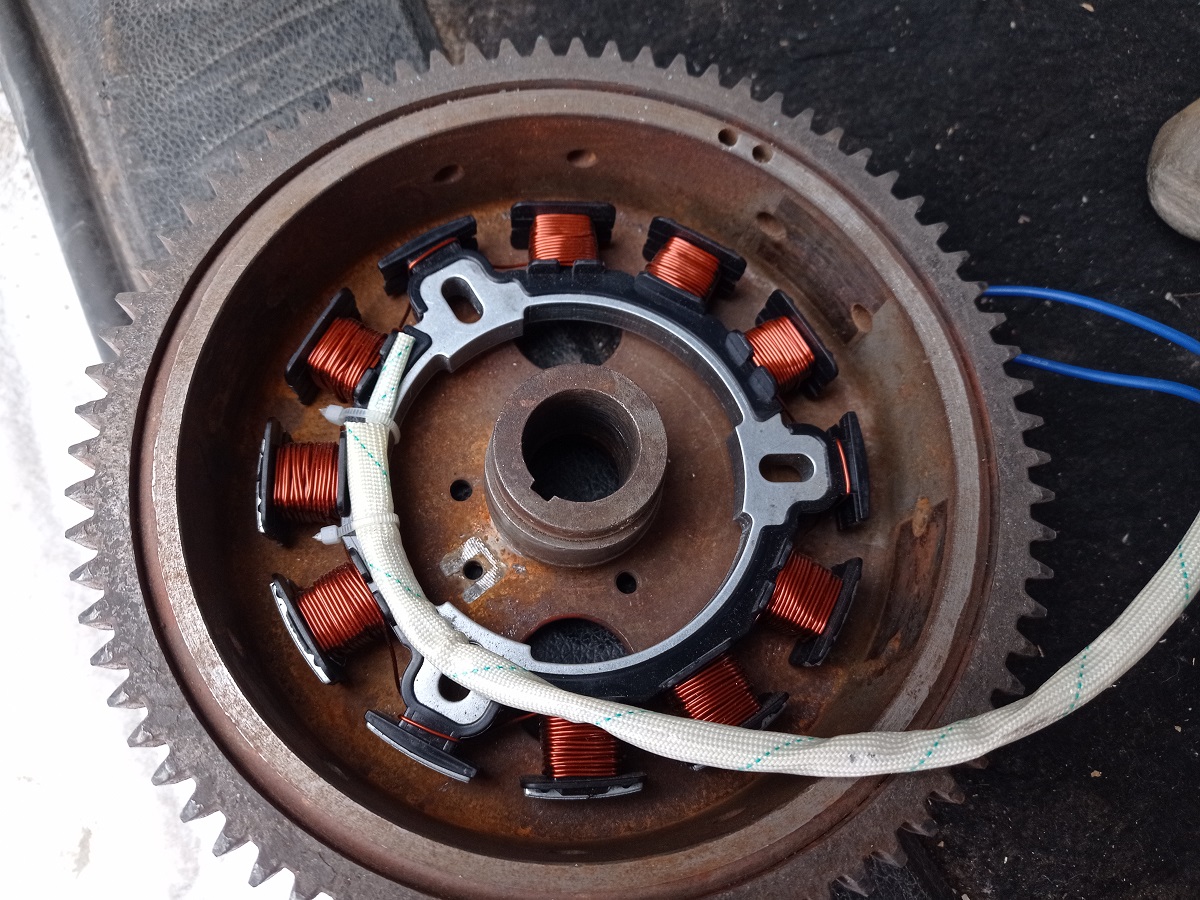

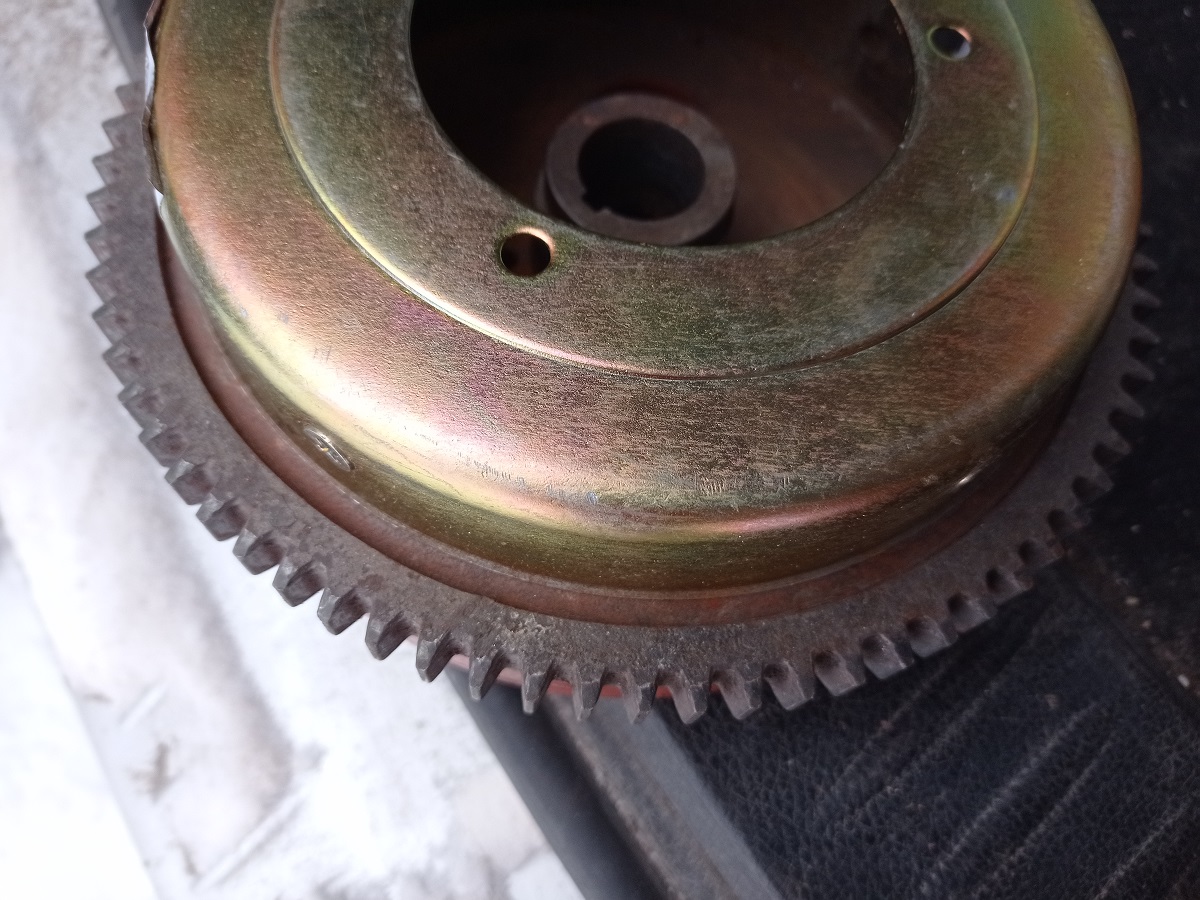

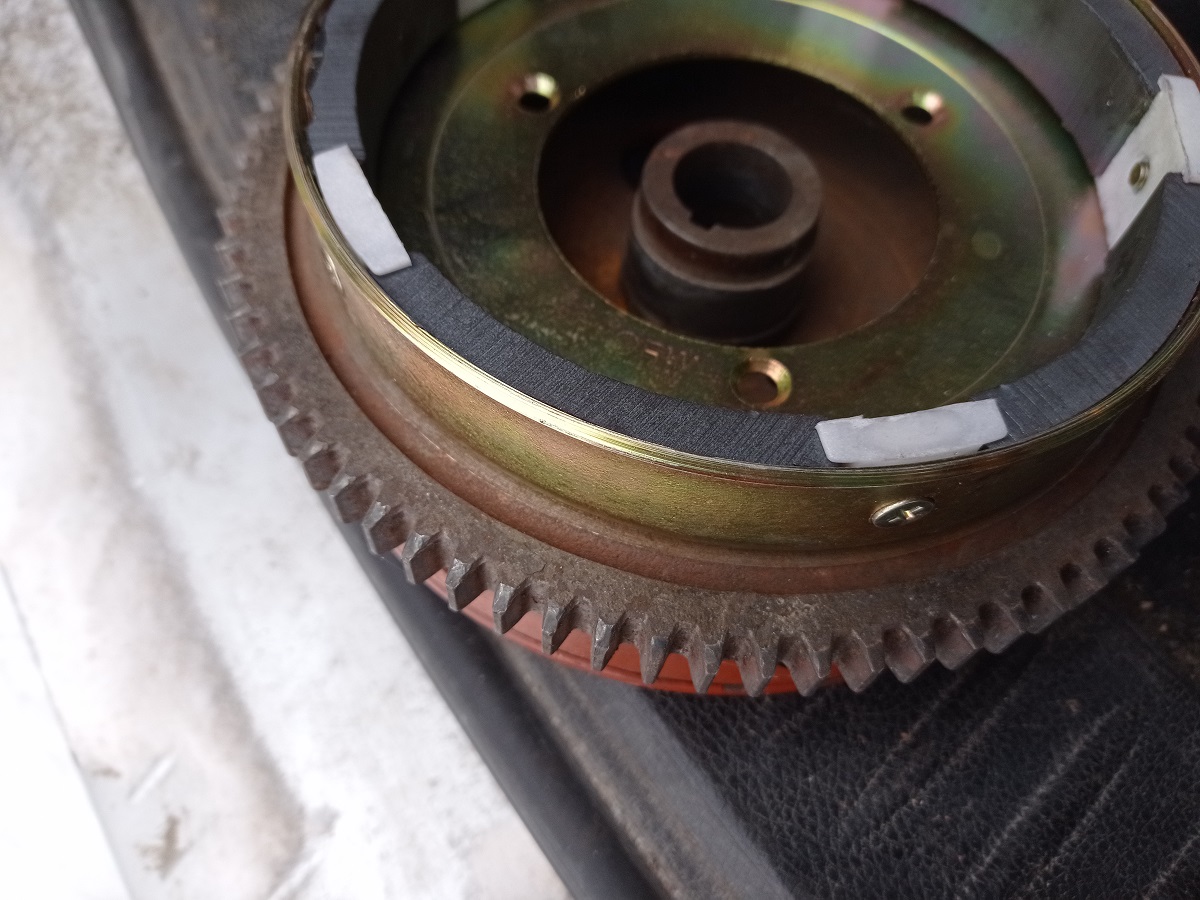

Обещал фото, пока не знаю, что решить, есть оправка для центровки, попробую к токарю в гости постучаться, проточить маховик Вихря


Вложения

ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30
Повторюсь ещё раз, отклеить магниты и они встают идеально!!!
Но это надо отклеить, и приклеить.
Может у кого и получится.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 227
Карма
3 637
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
попробую к токарю в гости постучаться, проточить маховик Вихря
Это однозначно верное решение.
На какой клей посажены магниты не известно, а значит найти химию для растворения клея, не возможно.
А греть и стучать, магниты- Нельзя!

Реакции: ggi

Andrey_111

капитан 3-го ранга
Регистрация
28.11.2016
Сообщения
545
Карма
284
Город
Волгоград
Имя
Андрей
Лодка
ПВХ NorthSilver 310, Прогресс 2М
Мотор
Ветерок 8, 12; Нептун 23; Вихрь 30
я размер как раз мерил по магнитам, а по наружке 155 мм, но маховик Вихря позволяет проточить этот размер
А какая высота китайского маховика? Думаю, если его высота меньше глубины вихревского маховика, то точить как-раз на высоту китайского было-бы вообще здорово, и посадку обеспечил бы идеальную.


ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30
А какая высота китайского маховика? Думаю, если его высота меньше глубины вихревского маховика, то точить как-раз на высоту китайского было-бы вообще здорово, и посадку обеспечил бы идеальную.
Да, Андрей, думаю если проточить и просто вложить будет по высоте - огонь!
Высота как раз поиграться с катушками.


ggi

старшина 1ст.
Регистрация
17.06.2015
Сообщения
93
Карма
20
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30
Я все это замутил для зимнего варианта Вихря, на снегоход, а Вам, может, у кого какая идея будет, может кто себе в жизнь воплотит, я немного опосля, как руки дойдут, по мере возможности буду выкладывать фото, для меня картинка сложилась, подержав железки в руках встало все на свои места.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 227
Карма
3 637
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Я все это замутил для зимнего варианта Вихря, на снегоход,
В этом случае, без мощного генератора ни как! Надо и АКБ заряжать достойно на морозе, надо и ручки с подогревом поставить, надо и фару, ибо зимой темнеет рано, и так далее.
В Общем- мощность генератора зимой, очень даже нужна. :hahaha:


Andrey_111

капитан 3-го ранга
Регистрация
28.11.2016
Сообщения
545
Карма
284
Город
Волгоград
Имя
Андрей
Лодка
ПВХ NorthSilver 310, Прогресс 2М
Мотор
Ветерок 8, 12; Нептун 23; Вихрь 30
думаю если проточить и просто вложить будет по высоте - огонь!
Высота как раз поиграться с катушками
Судя по фото, высота маховика 25 мм, плюс некотороя выступающая выштамповка (на глаз ~1-2 мм) крепления маховика. Глубина вихревского маховика 37 мм. Так прям просится проточка вихревского маховика на глубину 25 мм от нижней кромки, с натягом на горячую посадку (0,15-0,20 мм). Тут тебе и центровка, и надежное крепление, и оптимальное расположение магнитов по отношению к катушкам статора, прикрепленным к поворотному основанию. :good:


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 227
Карма
3 637
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Андрей, на горячую посадку нельзя. Магниты в этом маховике из ферромагнитных сплавов. Могут треснуть после обжима маховика, в маховике.
Это наши Вихревские- из сплава алюминия, кобальта, никеля. Их можно кувалдой бить, не треснут.
Но, разрядятся в ноль. :hahaha:


Andrey_111

капитан 3-го ранга
Регистрация
28.11.2016
Сообщения
545
Карма
284
Город
Волгоград
Имя
Андрей
Лодка
ПВХ NorthSilver 310, Прогресс 2М
Мотор
Ветерок 8, 12; Нептун 23; Вихрь 30
Я предложил нижнюю границу горячего натяга для этого диаметра.. По большому счету, геометрия китайского маховика не пострадает, а учитывая, что он штампованный, просто выровняются допуски штампованого корпуса. Зато сядет как яичко в рюмочку, без необходимости доп. креплений.. :)
