Микропроцессорное зажигание на Вихрь

[AL19]

AL19, а это положение (момент сработки) соответствует ВМТ? Что получилось наоборот?

ДА, тот что на фото ВМТ, а через 180гр. НМТ.

Наоборот получилось фото и схема.



[daryinalexej]

Когда будешь проверять, советую временно отключить режим запрета до 1000 об/мин, т.е. сначала проверить чисто от МПСЗ



[vasilich]

AL19, на фотографии, если смотреть на маховик вдоль оси коленвала сверху, то он вращается по часовой стрелке и датчик установлен в ВМТ? Если так, то на схеме представлен вид на маховик снизу и, следовательно, вращение - против часовой стрелки и верхний (по схеме) датчик находится в ВМТ, а нижний - в НМТ. Верно?



[AL19]

AL19, на фотографии, если смотреть на маховик вдоль оси коленвала сверху, то он вращается по часовой стрелке и датчик установлен в ВМТ? Если так, то на схеме представлен вид на маховик снизу и, следовательно, вращение - против часовой стрелки и верхний (по схеме) датчик находится в ВМТ, а нижний - в НМТ. Верно?

Все верно, так оно и есть.



[AL19]

Когда будешь проверять, советую временно отключить режим запрета до 1000 об/мин, т.е. сначала проверить чисто от МПСЗ

До этого еще далековато , завтра пойду соединять ту половину которая с датчиками со второй,
там нужно вырезать места под датчики. А пока потихоньку рисую плату в лаете.



[AstrahanЕЦ]

У МЕНЯ ВОТ КАКОЙ ВОПРОС К ЗНАЮЩИМ. ПОДОЙДЕТ ЛИ КАТУШКА ОТ 406(ОКА) ДИГАТЕЛЯ К ПЛМ ВИХРЬ-25 С КОНТАКТНЫМ ЗАЖИГАНИЕМ.



[AL19]

Я тоже спрошу про ВВ катушки.
Никто ни пробовал катушки от китайских скутеров на CDI зажигании? А то мне вчера пришла вот такая от Honda DIO50, попробовать не могу двигатель разобран, а до этого испытывал с катушкой
двухвыводной от Москвича 2141 отлично работала на CDI.



[daryinalexej]

Будет работать фактически на любой CDI, и на твоей будет никуда не денется. Принципиальной разницы в устройстве у них нет, главное не нарваться на катушку со встроенной схемой CDI.



[daryinalexej]

У МЕНЯ ВОТ КАКОЙ ВОПРОС К ЗНАЮЩИМ. ПОДОЙДЕТ ЛИ КАТУШКА ОТ 406(ОКА) ДИГАТЕЛЯ К ПЛМ ВИХРЬ-25 С КОНТАКТНЫМ ЗАЖИГАНИЕМ.

Определить это можно только одним способом- подключить и попробовать.



[AL19]

главное не нарваться на катушку со встроенной схемой CDI.

Да вроде написано было без коммутаторов, только вот общий вывод какой определить по сопротивлению довольно проблемотично, сопротивление первичной обмотки очень маленькое
и прироста практически незаметно. Полазил по схемам этих скутеров вроде там зеленый общий.



[daryinalexej]

только вот общий вывод какой определить по сопротивлению довольно проблемотично, сопротивление первичной обмотки очень маленькое
и прироста практически незаметно.

Все равно заметно, пусть и не сильно, попробуй измерением индуктивности ( если у тебя на тесторе есть такая функция) разница должна быть ощутимей чем по сопротивлению.



[дмитрий22]

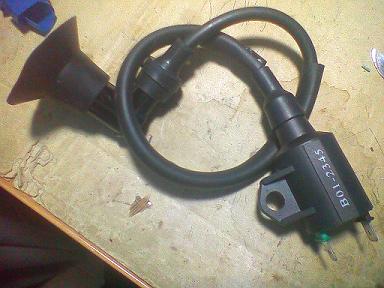

Общий-зеленый у тех,что на фото.Работают нормально.
Для AstrahanЕЦ-катушка может и будет,если маховик в хорошем состоянии и зазоры вмежду сердечниками небольшие.На Нептунах с контактным МН-1 работают почти всегда.На Вихрях с МВ-1 50\50.



[AL19]

Общий-зеленый у тех,что на фото.Работают нормально.

Спасибо что подтвердили мои догадки


Алексей, плату паять доканчиваю, если ничего не случится думаю в выходные в бочке буду пробовать.



[daryinalexej]

Алексей, плату паять доканчиваю, если ничего не случится думаю в выходные в бочке буду пробовать.

Уважуха и респект . С нетерпением ждем дальнейших отчетов!!!



[AL19]

С нетерпением ждем дальнейших отчетов!!!

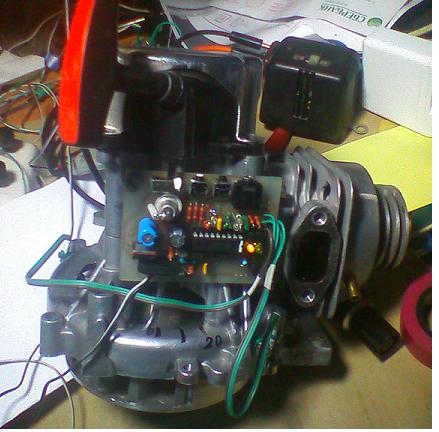

Вот конструкция для дальнейших испытаний.



[daryinalexej]

AL19, по возможности нарисуй схему включения тиристора. Вообще всю схему нарисуй все опиши. Как первые результаты, искра есть?



[AL19]

AL19, по возможности нарисуй схему включения тиристора. Вообще всю схему нарисуй все опиши. Как первые результаты, искра есть?

Эта конструкция ещё не нюхала пороха . Вот как запустится все и напишу, она пока дома, а ответная часть в гараже, думаю в выходные соединять.



[daryinalexej]

Как планируешь соединять вывод PIC со входом тиристора (схема развязки)?



[AstrahanЕЦ]

Общий-зеленый у тех,что на фото.Работают нормально.
Для AstrahanЕЦ-катушка может и будет,если маховик в хорошем состоянии и зазоры вмежду сердечниками небольшие.На Нептунах с контактным МН-1 работают почти всегда.На Вихрях с МВ-1 50\50.

Тоесть в один прекрасный момент она может неплохо подъе...ть



[AL19]

Как планируешь соединять вывод PIC со входом тиристора (схема развязки)?

RC цепь на базу эмитерного повторителя, а с эмитера через диод на управляющий электрод тиристора.



[daryinalexej]

RC цепь на базу эмитерного повторителя, а с эмитера через диод на управляющий электрод тиристора.

А на коллекторе какое напряжение? И зачем RC цепь?



[vasilich]

AL19, алюминиевые держатели для датчиков Холла это хорошо. В силу скин-эффекта такие держатели представляют хорошую защиту от ВЧ-составляющей внешней помехи (сотовый телефон и т.п.), а для защиты от НЧ составляющей спектра помех хорошо бы использовать ещё дополнительно пермаллой (экранирование магнитной компоненты). Двухпроводные выводы датчиков, на мой взгляд, лучше тоже экранировать. На фото, насколько я понимаю,эти провода не имеют электромагнитной защитной оплётки, или я ошибаюсь?



[AL19]

А на коллекторе какое напряжение? И зачем RC цепь?

На коллекторе 5в.

RC для того чтобы электрически отделить выход контроллера от более высоковольтной части
и еще для более одинаковой длительности управляющих импульсов на тиристор.
Заметил что на выходе контроллера на некоторых частотах длительность импульсов
отличается в 5 раз.



[AL19]

а для защиты от НЧ составляющей спектра помех хорошо бы использовать ещё дополнительно пермаллой (экранирование магнитной компоненты). Двухпроводные выводы датчиков, на мой взгляд, лучше тоже экранировать. На фото, насколько я понимаю,эти провода не имеют электромагнитной защитной оплётки, или я ошибаюсь?

Насчет оплетки вы правы, она не помешает, но под руками не было, а хочется побыстрей завести.
А пермалой это магнитный материал, и как он будет влиять на силовые линии магнита, и будет ли ДХ работать вообще экранированный пермалоем



[daryinalexej]

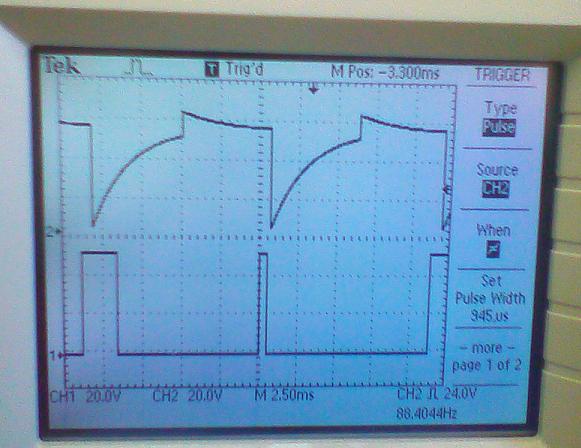

Заметил что на выходе контроллера на некоторых частотах длительность импульсов
отличается в 5 раз.

А вот с этого места подробней, у меня такого нет.
