Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Романыч]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий22 только сейчас подумал, радиодетали из схемы как переживут зиму, я имею ввиду морозы. Хранение у меня уличное, морозы под 40 стояли месяц.



[igor24ru]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий22 подскажите прапильно ли выбрал детали схемы?

BT151-800R
NXP, Тиристоры импортные

К73-17 имп, 1 мкФ, 630 В, 10%, Конденсатор металлоплёночный
Китай, Конденсаторы пленочные импортные

ECAP (К50-35), 10 мкФ, 250 В, 105°C, 10x20, B43828F2106M008, Конденсатор электролитический алюминиевый
Epcos, Радиальные (типа К50-35) конденсаторы электролитические алюминиевые

CF-50 (С1-4) 0.5 Вт, 51 Ом, 5%, Резистор углеродистый
Тайвань, Резисторы постоянные выводные 0.5Вт 5-10%

WIK01N, Провод эмалированный (обмоточный) d=0.1мм 715м катушка
Velleman, Провода монтажные

FR307 (3A 1000V) DO-15
No trademark, Диоды импортные выпрямительные

MO-200 (С2-23) 2 Вт, 6.2 кОм, 5%, Резистор металлооксидный
Тайвань, Резисторы постоянные выводные 2 Вт 5-10%

И если можно сколько метров провода уйдет на катушку?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий22 только сейчас подумал, радиодетали из схемы как переживут зиму, я имею ввиду морозы. Хранение у меня уличное, морозы под 40 стояли месяц.

Ничего им не будет.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий22 подскажите прапильно ли выбрал детали схемы?

BT151-800R
NXP, Тиристоры импортные

К73-17 имп, 1 мкФ, 630 В, 10%, Конденсатор металлоплёночный
Китай, Конденсаторы пленочные импортные

ECAP (К50-35), 10 мкФ, 250 В, 105°C, 10x20, B43828F2106M008, Конденсатор электролитический алюминиевый
Epcos, Радиальные (типа К50-35) конденсаторы электролитические алюминиевые

CF-50 (С1-4) 0.5 Вт, 51 Ом, 5%, Резистор углеродистый
Тайвань, Резисторы постоянные выводные 0.5Вт 5-10%

WIK01N, Провод эмалированный (обмоточный) d=0.1мм 715м катушка
Velleman, Провода монтажные

FR307 (3A 1000V) DO-15
No trademark, Диоды импортные выпрямительные

MO-200 (С2-23) 2 Вт, 6.2 кОм, 5%, Резистор металлооксидный
Тайвань, Резисторы постоянные выводные 2 Вт 5-10%

И если можно сколько метров провода уйдет на катушку?

Да,все правильно.
не знаю сколько метров.715 м точно хватит.



[serge77]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте дмитрий22!
Вопрос по регулятору напряжения предложенному вами http://lodka.mobi/2013/01/05/regulyator-napryazheniya/
Как расфазировать 3 генераторных катушки сделанных как предложено под спойлером "Генератор",
или достаточно использовать стандартную ген.катушку с этим регулятором (нужно для эхолота ,если батарея сядет)?



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1

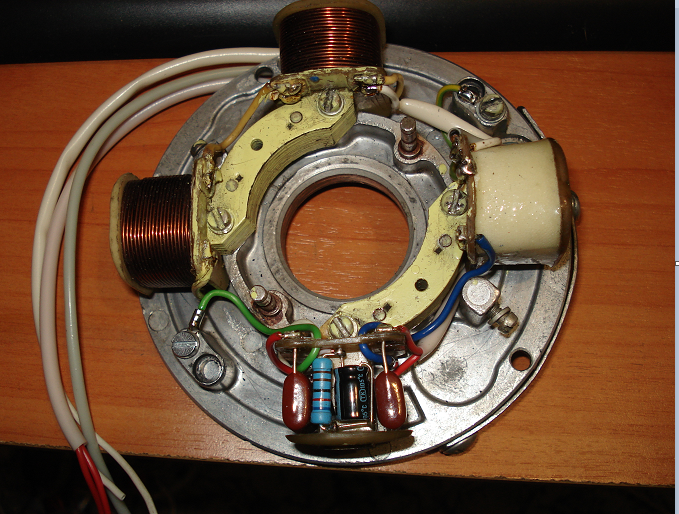

Дмитрий здравствуй !!! В топике видел твою компановку зажигания на катушке,нет ли каких отрицательных моментов или наводок на схему по железу.И были ли ходовые испытания такой компоновки.Интерес возник в связи с тем что у тебя на сайте больше не видел такого решения.
Собрал себе всё работает на стенде, но вот как поведёт себя на воде? (Остаётся залить термоклеем и обжать термоусадкой) C уважением.Rybak.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Если говорить о том,что было на сайте,то там все отлично работает.Но в том решении использовалась другая схема-человек,который занимался их изготовлением ушел,а другой,сейчас работающий на его месте,аргументированно предложил другое решение.Потому с сайта убрал старую компоновку.



[Naroned]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Имеется ли риск перегрева деталей при пайке? Стоит ли соблюдать повышенную осторожность?
У меня сильно нагрелся диод при спайке, вторую ночь уснуть не могу)))



[Blackhawk]

Re: Надежная схема для МБ-2, МН-1, МВ-1

У меня давно зрел вопрос, Реально схема не чуствительна к намагниченности маховика? Или всёже есть влияние, типа чем лучше магнит тем мощнее искра? Вопрос не просто так, а с целью. В прошлом сезоне пытался подключить тахометр электронный на схему с двумя катушками реакции было ноль, поставил одну катушку запаралелил кондёры на тахе периодически чтото стало появляться причём почти без системы. Вот я и думаю может нехватает мощьности сигнала на катушку чтоб тах заработал?



[реф-мех]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Имеется ли риск перегрева деталей при пайке? Стоит ли соблюдать повышенную осторожность?
У меня сильно нагрелся диод при спайке, вторую ночь уснуть не могу)))

Только что появился новый зарегистрированный пользователь. здесь помогут, посоветуют, подскажут. Так что будешь спать спокойно. Удачи!



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Naroned, теоретически риск есть всегда. в практике мне ещё ни разу не удавалось завалить что либо при пайке (полевики не в счёт).
кстати, каким паяльником паял?

Blackhawk, в соседней теме обсуждаем - чувствительна.
1. мощность искры. (сам подумай, энергию где брать?)
2. УОЗ (но тут есть метод, как это разницу "усреднить").



[Blackhawk]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Ну я конечно так и предпологал, но хотел услышать мнение первоисточника. А если про соседнюю тему "Намагничивание", то этот вопрос я там уже выяснял. Собираю полную инфу прежде чем маховик дёргать, у меня в отличие от многих здесь обитающих запчасти в одном экземпляре и загубить не очень хочется.



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Или всёже есть влияние, типа чем лучше магнит тем мощнее искра?

Конечно есть, также как и количество витков на катушке.
Но зажигание здесь не причом, если есть искра значит есть сигнал.
Тах считает количество сигналов а не напряжение.

Ну конечно если это не старый тах.
Те просто показывали напряжение на катушках.



[cocain126]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте, Дмитрий 22. Если не затруднит, нарисуйте схему подключения тиристорного или семисторного стаба к з-м генераторным катушкам - что-то мне никак не сообразить как это сделать. Извините еще забыл спросить, а нет ли у Вас под рукой схемы(такой же простой ) для 3-х цилиндрового вихря? Если есть поделитесь. За ранее СПАСИБО.



[Blackhawk]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Или всёже есть влияние, типа чем лучше магнит тем мощнее искра?

Конечно есть, также как и количество витков на катушке.
Но зажигание здесь не причом, если есть искра значит есть сигнал.
Тах считает количество сигналов а не напряжение.

Ну конечно если это не старый тах.
Те просто показывали напряжение на катушках.

Нет тах новый электронный. Так вот я и думаю может ему нехватает напряжения на катушки чтоб понять "+" "-"? низкая чуствительность? Хотя тах чётко прочисан под 2х тактные лодочные моторы



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Нет тах новый электронный. Так вот я и думаю может ему нехватает напряжения на катушки чтоб понять "+" "-"? низкая чуствительность? Хотя тах чётко прочисан под 2х тактные лодочные моторы

Тем более - частотомер. Может и не хватает, есть модификации которые вообще ни куда
не подключаются, просто обматывается проводок вокруг вв провода.
Если он расчитан на контактное зажигание то не будет работать с электронным,
будет срабатывать защита от перенапряжения.
Читай инструкцию к таху.



[Blackhawk]

Re: Надежная схема для МБ-2, МН-1, МВ-1

В том то и пакость что он универсальный ставить можно куда пожелаешь от 1 до 4 цилиндров и с любым типом зажигания и количеством тактов, даже на дизель. И настройки минимальные всё вроде делаю правильно.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Blackhawk-попробуй десяток-полтора витков любого изолированного провода на мотать на один из высоковольтных проводов.Один конец ко входу тахометра,второй свободно или не будет показывать,то на массу.



[Blackhawk]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Ок спасибо. Вот только проверить смогу только когда сезон начнётся.



[УНА-0531]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Ну конечно если это не старый тах.
Те просто показывали напряжение на катушках.

Это ?



[maks1608]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий22 собрал схему из шапки для мв2 и двух ТЛМ-1. Схема работает хорошо. Вопрос есть разница от какой катушки на какой цилиндр кидать провода. Или нет т.к там искра два раза проскакивает.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Никакой разницы.



[maks1608]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо!



[Александр74]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий,здравствуйте! Подскажите,купил конденсаторы Metallized polyester film WIMA 630V k 27.5 RM27.5 10% подойдутли такие? И резисторы ,CARBON ,углеродная пленка,-вместо металлооксидных, 6.2 кОм. Спасибо !



[Женек]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Вечер добрый. Дмитрий, у меня такой вопрос: намотал я трехконцовую катушку на од5о основание, но она какая- то " худая" получилась ( судя по остальным фото в теме) вот я и подумал, может что не так?
Сопротивление первой обмотки 1600 ом, 5750 витков, второй 300 ом, 850 витков.
