Надежная схема зажигания для МБ-2, МН-1, МВ-1

[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Что за катушки на твоих снимках (мой вариант компоновки)
Почему столько выводов?
Спасибо.

Вторая "катушка"-это коммутатор.
Четыре вывода-два на цилиндры,"Масса" и "Кнопка Стоп"



[Александр Бузин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте дмитрий22! к вам собственно вопрос!

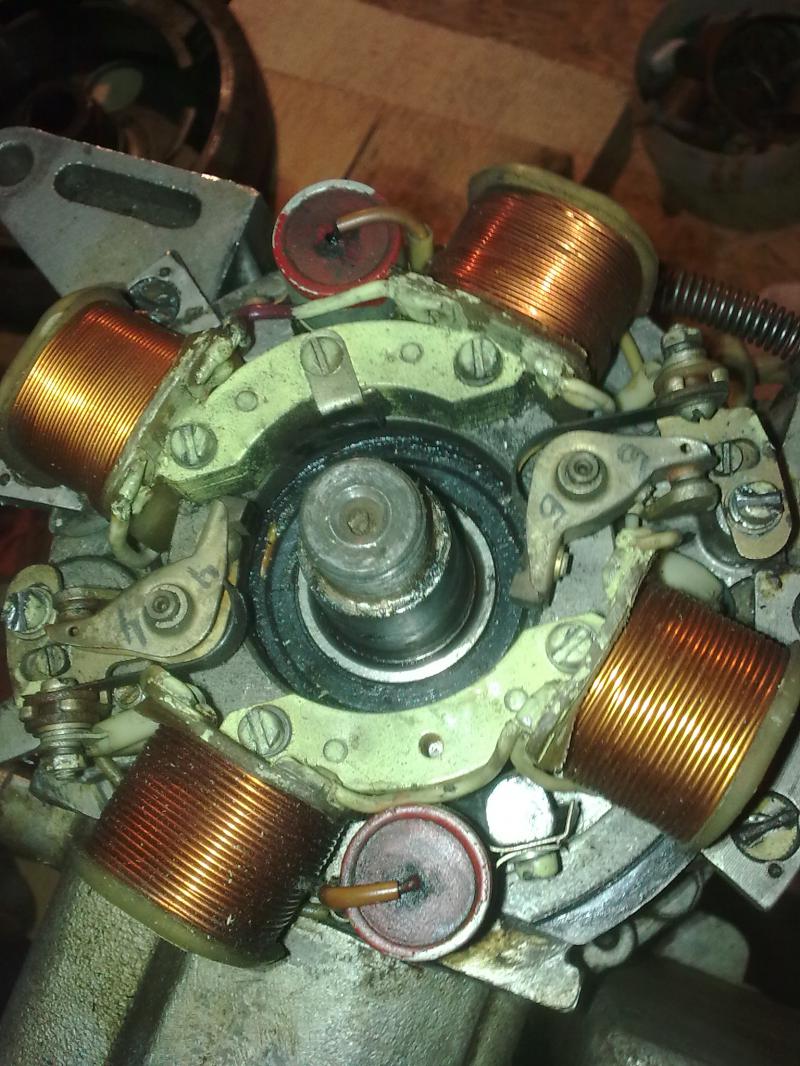

у меня вот такое зажигание...

хотелось бы его модернизировать,как вы предлагали в начале темы,в поисках информации нашел вот это...!!!
http://lodka.mobi/ustanovka-komplekta/v ... ovik-mv-1/

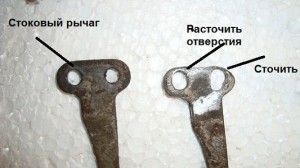

Как я понял,есть два способа модернизации,второй способ мне понравился больше,там где растачивают отверстия,на стоковом рычаге..

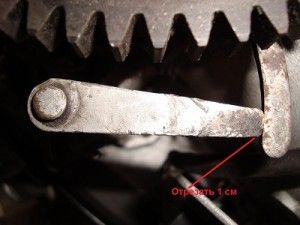

и так-же надо укоротить плечо толкателя рычага панели на 1 см...

Что мне эта модернизация даст и стоит ли это делать?...,т.к. по зажиганию у меня пока нареканий нет



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Раз нареканий нет,то и трогать не надо.



[Александр Бузин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Раз нареканий нет,то и трогать не надо.

а всё таки,для чего переделка,что она даёт?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Переделка контактного в электронное бесконтактное.



[Александр Бузин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий здравствуйте вопрос по генератору: у меня три катушки на генератор, какая разница между подключением трех катушек к трем диодным мостам и подключением трех катушек параллельно к одному мосту??? и какие диодные мосты лучше взять?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Мосты любые от 5А и 50 вольт.



[yatsek]

Re: Надежная схема для МБ-2, МН-1, МВ-1

На днях стал счастливым обладателем Ветерка-8м, зажигание МБЭ-3 на тиристорах КУ221ЕМ. Неделю рылся в нэте и ничего по этим тиристорам не нашёл - если по КУ202 в МБЭ-1 всюду пишут: ненадёжные и подвержены старению - заменять однозначно, то МБЭ-3 на тиристорах КУ221ЕМ ровным счётом - ничего кроме: МБЭ-3 собрано на более современных и надёжных элементах. Вот и назрел вопрос - есть-ли смысл перепаять или и так всё хорошо - оставить как есть?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

МБЭ-3 действительно намного лучше МБЭ-1.Единственный косяк есть в самих тиристорах.Ку221 из строя невыходят,но встречается такое явление-на полном ходу на полсекунды-секунду один из каналов отключается.Если такого не проявляется,то оставляй,как есть.



[Романыч]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий22 прежде всего должен сказать огромное Тебе спасибо за схему и за терпение ко всем участникам форума. когда почитал твою тему сразу заказал детали на 10 схем на базе МБ-2, и не ошибся. Учитывая что раньше я никогда подобного не паял, у меня получилось. 25 и 30 откатали сезон на ура, без вопросов. Теперь люди удивляются когда видят двух искровую катушку и непонятную коробочку сбоку.
Еще раз СПАСИБО, ВИХРЕЙ много и они еще поживут.



[yatsek]

Re: Надежная схема для МБ-2, МН-1, МВ-1

МБЭ-3 действительно намного лучше МБЭ-1.Единственный косяк есть в самих тиристорах.Ку221 из строя невыходят,но встречается такое явление-на полном ходу на полсекунды-секунду один из каналов отключается.Если такого не проявляется,то оставляй,как есть.

Дмитрий спасибо. Исходя из выше сказанного - если трабл проявиться поменять лучше на родные КУ221 или таки поставить ВТ151 500-800?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

BT151 или ВТ152



[старый лис]

Re: Надежная схема для МБ-2, МН-1, МВ-1

в этом зажигании есть один момент который портит всю картину...... чувствительность схемы к разным магнитным потокам пар магнитов в маховике - возможно виляние хвостом на малых.... катушки надо по половинке витков раскидать на разные магнитопроводы и сфазировать....



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

старый лис, управляющую.



[старый лис]

Re: Надежная схема для МБ-2, МН-1, МВ-1

и зарядную.....на оборотах - когда зубцы посчитать.....- мозможно пропадание одного котла - как это бываетс контактным да и мб2 этим грешит и у мб22 это встречается... и дело не в системе а в маховике.....



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

и зарядную.....на оборотах - когда зубцы посчитать.....- мозможно пропадание одного котла - как это бываетс контактным да и мб2 этим грешит и у мб22 это встречается... и дело не в системе а в маховике.....

Вихревские (Нептуны,Приветы нет) маховики и вправду грешат таким косяком.Но не в той степени,что-бы этим заморачиваться.
Для эстетов,конечно,вариант с разнесенными катушками годится.Но и "камней" там тоже встретится может.



[daryinalexej]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Мысль с разнесением обмоток здравая, но актуальна только для управляющих обмоток и там где эти обмотки предназначенные для управления каждая своим цилиндром намотаны на одном и том же "куске" железа, например как на ветерке.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Алексей,Старый лис прав-проблема именно б маховике Вихрей и именно в таких одноканальных схемах с управлением от датчика на основном сердечнике.Если взять несколько маховиков Вихря,то на половине разница в угловом расположении торцов башмаков с которых снимается сигнал заметна даже на глаз.Особенно у маховиков от МБ-2.



[daryinalexej]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Алексей,Старый лис прав-проблема именно б маховике Вихрей и именно в таких одноканальных схемах с управлением от датчика на основном сердечнике.Если взять несколько маховиков Вихря,то на половине разница в угловом расположении торцов башмаков с которых снимается сигнал заметна даже на глаз.Особенно у маховиков от МБ-2.

Разнесение обмоток должно усреднить угловую погрешность?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Должно.Я не делал.Испытаю,отпишусь,



[Voljanin]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий у меня зажигание по вашей схеме основание МВ-1, маховик МВ-1, катушки намотаны на один рог магнитопровода. Будет ли работать если я установлю другой маховик, для другого зажигания. Просто хочу установить эл. стартер, а мой маховик с большой фаской ( есть сомнения что не получиться установить венец). А маховик с венцом от другой зажигалки найти проще.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

и зарядную.....на оборотах - когда зубцы посчитать.....- мозможно пропадание одного котла - как это бываетс контактным да и мб2 этим грешит и у мб22 это встречается... и дело не в системе а в маховике.....

если уже и на зарядную сказывается, то лучше маховик выкинуть. он и на свет фигню даст.
хотя я тоже за разнесение зарядной на 2 рога (себе делаю 2 по 4000 витков), что бы на высоких оборотах паразитная ёмкость не сказывалась. мотор больше 5000rpm кручу.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий у меня зажигание по вашей схеме основание МВ-1, маховик МВ-1, катушки намотаны на один рог магнитопровода. Будет ли работать если я установлю другой маховик, для другого зажигания. Просто хочу установить эл. стартер, а мой маховик с большой фаской ( есть сомнения что не получиться установить венец). А маховик с венцом от другой зажигалки найти проще.

Ничего не понял.Какой другой маховик?какое другое зажигание?



[старый лис]

Re: Надежная схема для МБ-2, МН-1, МВ-1

контактные маховики - встречаются с разными полюсами( магниты расположены в другой полярности) - может так получится что придется поменять полярность катух... иначе искра будет совсем в другом месте.....
