Надежная схема зажигания для МБ-2, МН-1, МВ-1

[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Здравствуйте Дмитрий.Собрал зажигание по вашей схеме на основании МВ-1 маховик контактный,катушка одна 6000+1200. Установил на место зарядной,не пересверливая. моментоскопом проверил искру(катушка установлена на верхнем роге,красный цвет) при убраном газе примерно 20 градусов,а при полном около 40. Если катушку переставить в низ(синий цвет) и зафиксировать на максимальный угол,то тогда искра будет позднеена на 40 градусов.Так и должно быть, или я что то не так сделал. Хочу сделать с фиксированным углом без изменения УОЗ.Спасибо

Так все правильно у тебя тогда получилось.Фиксируй теперь,как на рисунке и все.



[andre79]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Спасибо Дмитрий.



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Доброго времени суток,Дмитрий)Очень интересен один вопрос:чем можно заменить тиристор BT151?К примеру транзисторный ключ типа КТ 815 как вариант может подойти?Его характеристики не помню.Заранее спасибо



[den1ska]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Здравствуйте!!! прошу простить меня, если я не в той "теме" пишу, проблема такая, я купил новое магнето МБ-2, ставлю его на мотор(вихрь 30), но искры нет!!!! ставлю "старое"(б/у) магнето МБ-2, искра есть!!!! что может быть???? может я не знаю каких-либо нюансов просто. может мне попался бракованный экземпляр? Подскажите пожалуйста.Заранее благодарю......



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Хочешь совет?Иди в магазин и обменяй его



[den1ska]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Хочешь совет?Иди в магазин и обменяй его

"отличный" совет!!!!.....просто, я покупал, через интернет магазин, и возможности обменять нет(почти нет)....



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

А,ну тогда приношу извинения,с интернетом сложнее)



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий здравствуйте!!! Имеется тарелка мб-2 рабочая маховик мв-1 .Будет ли правильным уоз на такой паре?Если нет то что нужно сделать(кроме замены маховика) ? С уважением Rybak.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий здравствуйте!!! Имеется тарелка мб-2 рабочая маховик мв-1 .Будет ли правильным уоз на такой паре?Если нет то что нужно сделать(кроме замены маховика) ? С уважением Rybak.

Для маховика МВ-1 в шапке темы есть раздел.



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий здравствуйте!!! Имеется тарелка мб-2 рабочая маховик мв-1 .Будет ли правильным уоз на такой паре?Если нет то что нужно сделать(кроме замены маховика) ? С уважением Rybak.

Для маховика МВ-1 в шапке темы есть раздел.

Для маховика мв-1 оговаривается тарелка мв-1-с этим все понятно! А мб-2 тарелка+мв-1 маховик?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий здравствуйте!!! Имеется тарелка мб-2 рабочая маховик мв-1 .Будет ли правильным уоз на такой паре?Если нет то что нужно сделать(кроме замены маховика) ? С уважением Rybak.

Для маховика МВ-1 в шапке темы есть раздел.

Для маховика мв-1 оговаривается тарелка мв-1-с этим все понятно! А мб-2 тарелка+мв-1 маховик?

Катушки зажигания МВ-1 и МБ-2 на панели стоят одинаково.На МБ-2 генераторные катушки сдвинуты,они пусть остаются на своих местах.



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Большое спасибо, всё понятно. С уважением Rybak.



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий,буду очень признателен,если вы ответите на выше поставленный мною вопрос)



[lapan]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Доброго времени суток,Дмитрий)Очень интересен один вопрос:чем можно заменить тиристор BT151?К примеру транзисторный ключ типа КТ 815 как вариант может подойти?Его характеристики не помню.Заранее спасибо

Вариант №1:Поставь ку202н.
Вариант №2:Погугли, посмотри устройство и принцип работы тиристора, транзистора и ответь на свой вопрос.

P.S. Если мне память не изменяет, то при открытии тиристора, пока кондер не разрядится он не закроется(применительно к данной схеме), а транзистор открыт на время длительности импульса управления...



[alex85]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

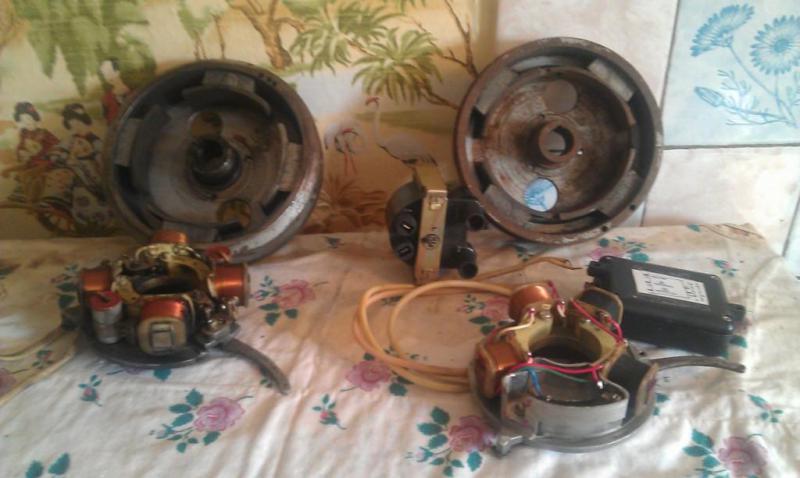

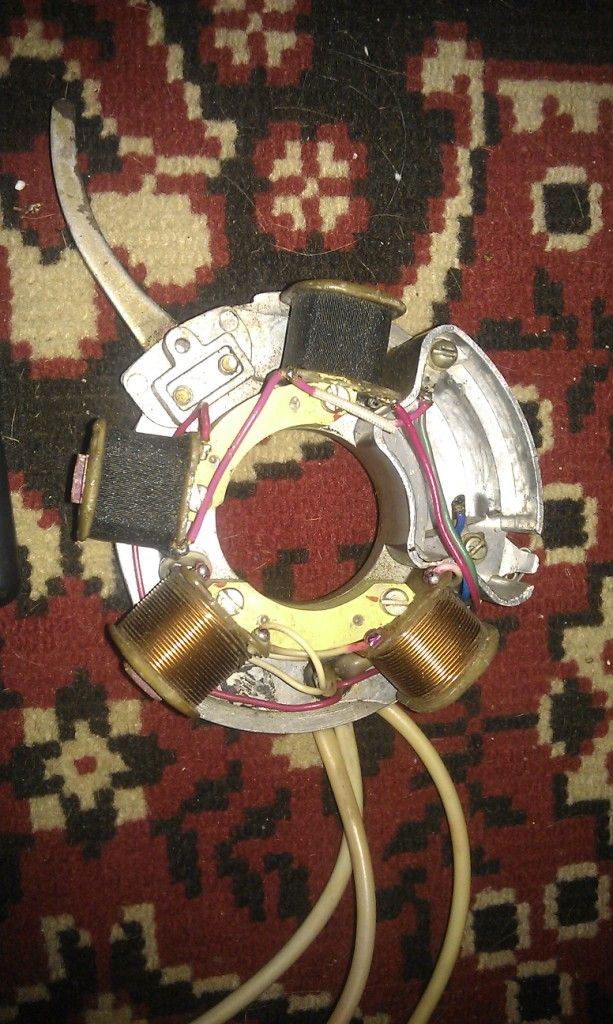

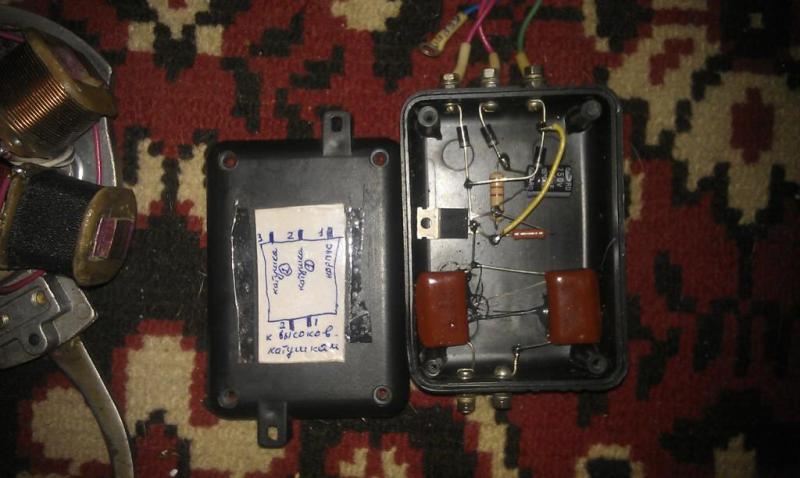

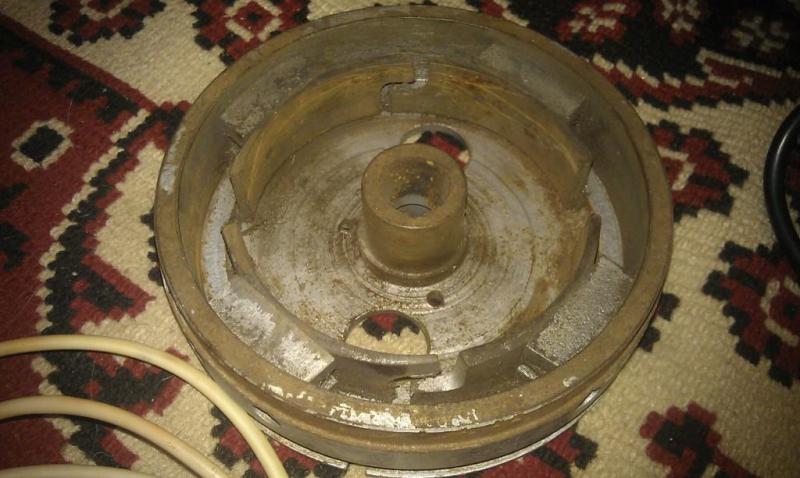

Всем привет!!! Вот и я собрал себе эту "зажигалку" У самого "Вихрь М" ( был МВ-1). Купил значит я все детали системы и спаял точно по схеме, но во всем Запорожье с его 12 причалами на реке "Днепр" не нашол зажигания МБ-2 , а намотать катушки для МВ-1 и подавно нет кому, да и провода я не нашол. Но мир не без добрых людей ... Нашол махових и магнето МБ-2 уже с этим зажиганием (что здесь в теме) в продаже через интернет и купил (огромное спасибо за это Сергею из г.Славянск, Донецкая обл.)! Свое изделие Буду возить как запасное.

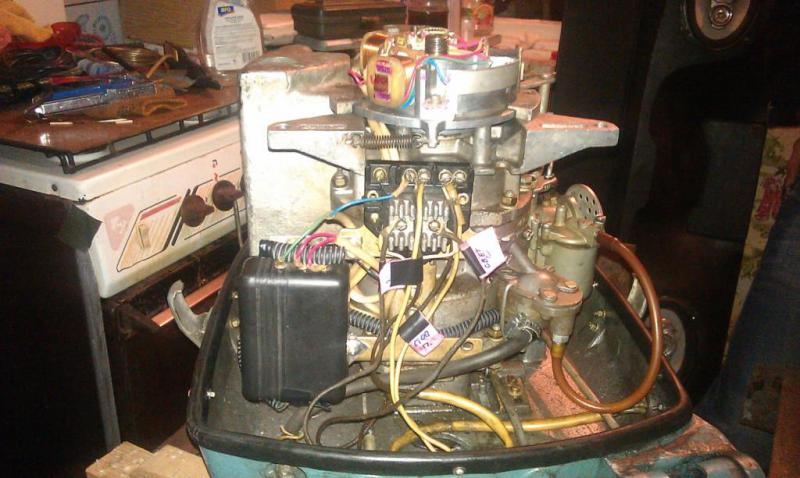

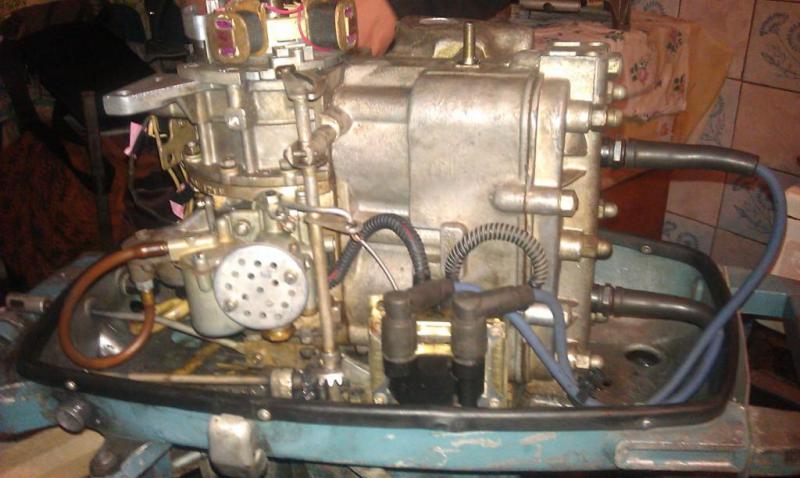

Установил зажигание иииии.... УРАаа ЗАВЕЛСЯ!! Радости нет придела! Мощьная искра, низкие холостые, более быстрый отзыв на газ! В Общем очень даволен!
Отдельное СПАСИБО Дмитрию за консультации по телефону (сам до конца не все понимал)!!!
В ВОСКРЕСЕНЬЕ НА ВОДУ ИДУ!!!!

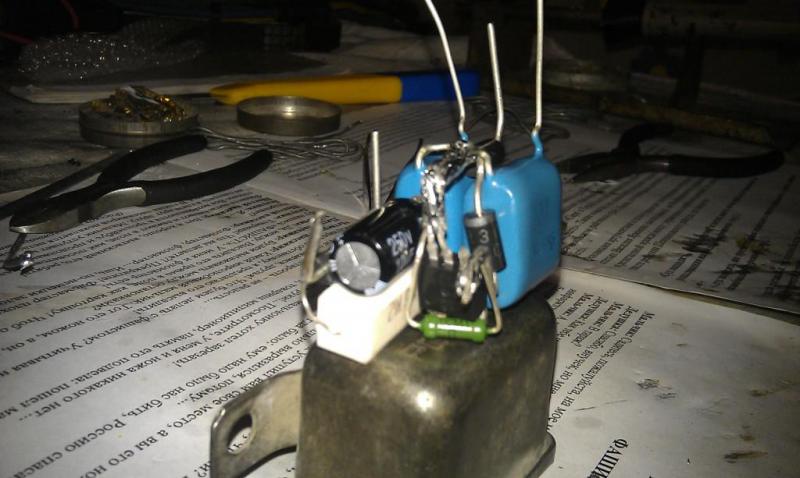

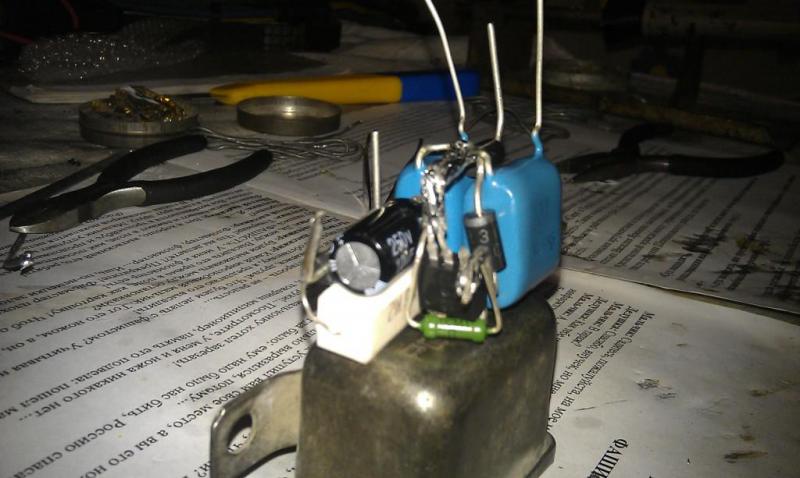

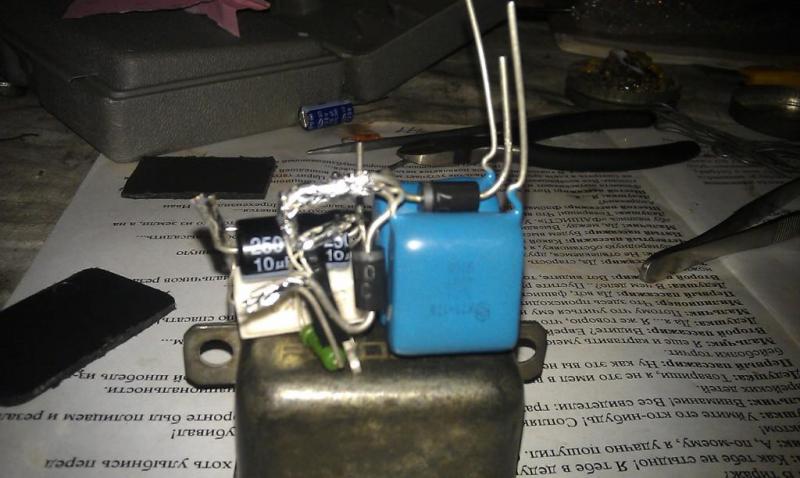

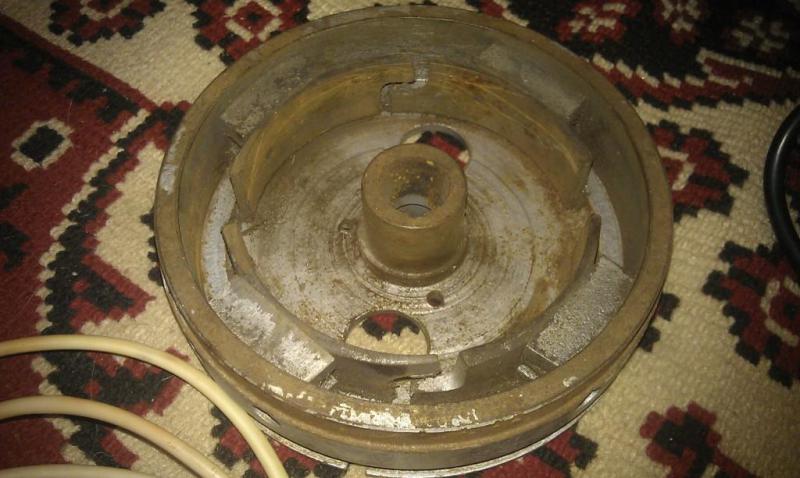

Вот немного ФОТО и ВИДЕО
3iIBPRnt ... e=youtu.be
PX_olq2Z ... EVU3imNqI=



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Установил зажигание иииии.... УРАаа ЗАВЕЛСЯ!!

А куда он денется? Глаза боятся - руки делают.
Тем и хорош Вихрь что он как не объезженный мустанг и здорво когда его победиш.
Поздравляю!



[alex85]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Установил зажигание иииии.... УРАаа ЗАВЕЛСЯ!!

А куда он денется? Глаза боятся - руки делают.
Тем и хорош Вихрь что он как не объезженный мустанг и здорво когда его победиш.
Поздравляю!

СПАСИБО!!!



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

lapan,спасибо,очень признателен

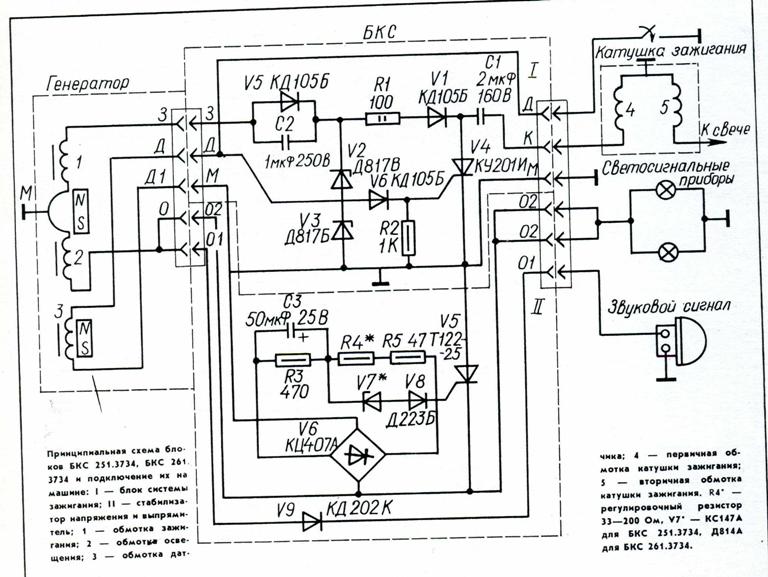

И вот ещё вопрос возник,можно ли поставить в качестве коммутатора КЭТ-1А?Недавно откопал его в гараже и подумал,а почему бы и нет?Ранее он использовался на мотоцикле Восход 2М.



[oleglv68]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Выражаю огромную благодарность Дмитрию за его изделия (купил у него уже второе). Первое установил на Нептун (я в экстазе от его заводки и работы),второе сейчас ставлю на Вихрь30,а ещё такой блочок собираюсь поставить на САлютЭ вместо штатного.



[oleglv68]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Совсем забыл--вопрос к Дмитрию--Как поведёт себя твой блок зажигания на Салюте-Э с его родными катушками?



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

lapan,спасибо,очень признателен
И вот ещё вопрос возник,можно ли поставить в качестве коммутатора КЭТ-1А?Недавно откопал его в гараже и подумал,а почему бы и нет?Ранее он использовался на мотоцикле Восход 2М.

Можно. С МБ-2.



[lapan]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

lapan,спасибо,очень признателен
И вот ещё вопрос возник,можно ли поставить в качестве коммутатора КЭТ-1А?Недавно откопал его в гараже и подумал,а почему бы и нет?Ранее он использовался на мотоцикле Восход 2М.

Нельзя. Кондеры на 160 и 250 вольт, маловато будет.



[Игорь 61]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

lapan,спасибо,очень признателен
И вот ещё вопрос возник,можно ли поставить в качестве коммутатора КЭТ-1А?Недавно откопал его в гараже и подумал,а почему бы и нет?Ранее он использовался на мотоцикле Восход 2М.

Без проблем! Ставьте спокойно. Там же напряжение на аноде тиристора ограничено стабилитронами V2,V3 соответственно 82 + 68 = 150 (вольт).



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

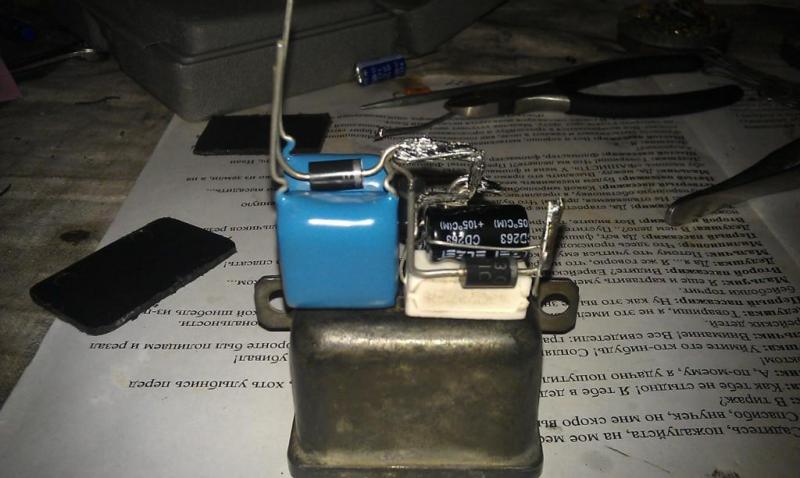

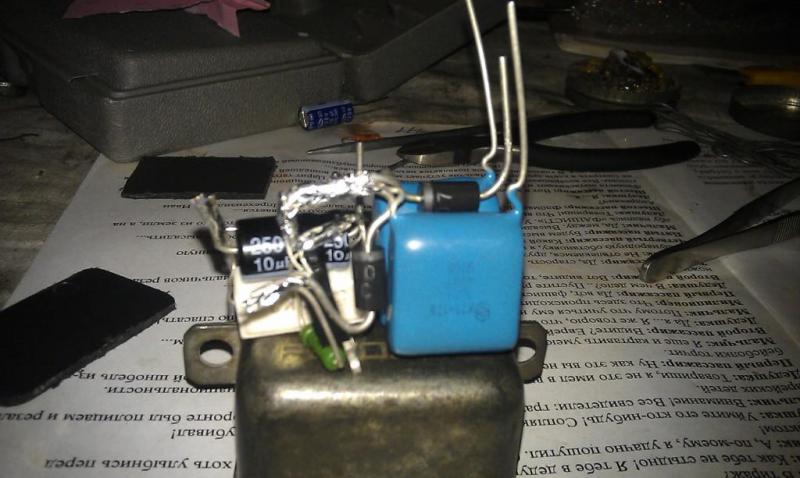

Вот сегодня попробовал поставить всё.Обмотки L1 и L2 уместил на одной катушке(L1-1500 вит.,L2-6500 вит.)В общем результатом недоволен Искра есть отличная,но в работе двигла есть жестокие сбои,работает с перебоями,газ не прибавляет,дымит во всю,смесь из карба летит,опережение страдает...Угол ставил как на схеме Дмитрия.Вот схема моего коммутатора -> http://i066.radikal.ru/1103/0d/75c03e48cc42.jpg



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Вот сегодня попробовал поставить всё.Обмотки L1 и L2 уместил на одной катушке(L1-1500 вит.,L2-6500 вит.)В общем результатом недоволен.....

А что и куда ты ставил?
