Надежная схема зажигания для МБ-2, МН-1, МВ-1

[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Denis8320-ТЛМы нормально работают,если исправны.Делай карбюратор-попробуешь потом.



[Denis8320]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

СПАСИБО! почищу карбюратор заведу отпишусь. КАК по твоему что лучше использовать ТЛМ или КАтушки от ОКИ или Волги?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Конечно от Оки или Волги.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий22 изучаю твои труды, возник ещё такой вопрос, есть у меня МБ22, только без коммутатора, если делать по схеме 3, то для него, что, только накопительная катушка нужна и всё? а как же с управлением? с первым вариантом тут всё без вопросов, классика.. и ещё, маховики у меня только контактные МВ-1, а в нём эксцентрик и он задевает датчик в зажигании. чую я не просто так он сделан так близко к основанию маховика.. и если его подпилить, какие могут быть последствия? эксцентрик трогать нельзя. по уму маховик другой надо?!

Denis8320, я себе от оки(или волги) ставлю, о них хорошо отзывались. ещё у 2-х искровой есть явный плюс в одноканальной схеме, но это долго объяснять.



[Рома30]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by Зажигание по схеме 3 работает от одной катушки мб-22, один полупериод заряжает кондер, второй открывает тиристор. Все управление заложено схемотехникой, работать будет с любой 2-х искровой катушкой. По маховику визуально маховик мб22 и мв1 одинаковы, даже шпоночный паз на одном уровне, но магниты тут надо проверять заведется или нет, эксцентрик снимать обязательно, сложного нет снимается стопорное кольцо, снимаете кулачек, может и туговато пойдет.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Если мб-22 делать по Сх№3,то датчик надо снять с основания панели.Эксцентрик,бывает,очень трудно снимается.



[дмитрий панфилов]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by Зажигание по схеме 3 работает от одной катушки мб-22, один полупериод заряжает кондер, второй открывает тиристор. Все управление заложено схемотехникой, работать будет с любой 2-х искровой катушкой. По маховику визуально маховик мб22 и мв1 одинаковы, даже шпоночный паз на одном уровне, но магниты тут надо проверять заведется или нет, эксцентрик снимать обязательно, сложного нет снимается стопорное кольцо, снимаете кулачек, может и туговато пойдет.

рома30 ты сам пробовал на мб22 поставить маховик мв1 на стандартной схеме у меня ничего не получилось может на схеме 3 будет пахать



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by Зажигание по схеме 3 работает от одной катушки мб-22, один полупериод заряжает кондер, второй открывает тиристор. Все управление заложено схемотехникой, работать будет с любой 2-х искровой катушкой. По маховику визуально маховик мб22 и мв1 одинаковы, даже шпоночный паз на одном уровне, но магниты тут надо проверять заведется или нет, эксцентрик снимать обязательно, сложного нет снимается стопорное кольцо, снимаете кулачек, может и туговато пойдет.

проблема в том, что опережение то не будет регулироваться. планировал на микроконтроллере УОЗ реализовать (из темы lapan'a), как это связать со схемой 3 ума не приложу. эксцентрик ни фига не снимается, да и без него баланс уйдёт. один выход, датчик по любому снять, а управляющую поверх генераторной намотать, если маразм не изменяет место там есть.

Если мб-22 делать по Сх№3,то датчик надо снять с основания панели.Эксцентрик,бывает,очень трудно снимается.

так и есть. но и сх3 боюсь не подойдёт, см выше.


Как думаете будет управляющая выполнять свои функции если сделать как я задумал?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Как думаете будет управляющая выполнять свои функции если сделать как я задумал?

Будет,конечно.Только оставь возможность поменять выводы на ней ,если сразу не угадаешь направление намотки.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий панфилов-а не пошло как?Заводился,но оборотов не развивал?Или искра была,нор не заводился?Возможно попался маховик с другим чередованием полюсов.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Будет,конечно.Только оставь возможность поменять выводы на ней ,если сразу не угадаешь направление намотки.

вот это хорошо. благодарю за консультацию. с выводами само собой.



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

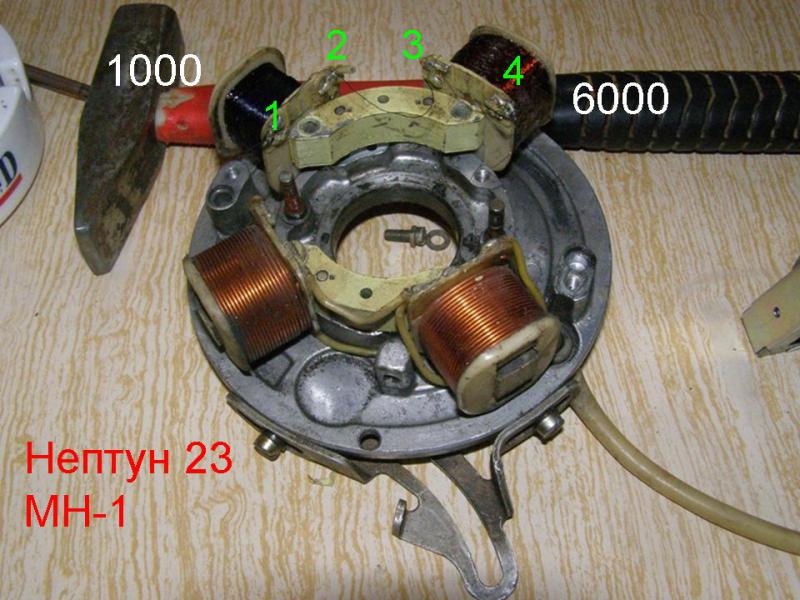

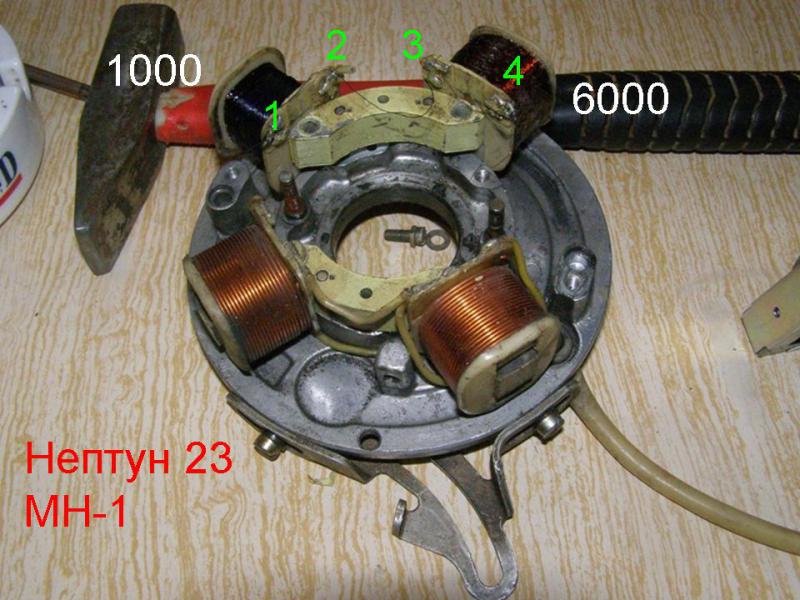

Спаял и установил зажигание на Нептун 23....
МН-1.
Доработка как и описано в теме выше.
По рекомендации "1" и "3" на землю... вышло что искра на 90 градусов смещена..
Катушки мотал по направлению как световые...

Хлопки и отдача.... все чем порадовал себя....
Разобрал и перепаял подключение катушек "2" и "4" масса...
Все заработало как часы....



[Evgeniy_K]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

В качестве зарядной катушки можно применить катушку от пускателя ПМ12 (самой мелкой величины) на 220В: примерно 6200 витков диаметром по меди 0.1 по лаку чуть менее 0.12 (марку провода не знаю). На сердечник МН-1 одевается как родная. Намотал сверху 1500 витков того-же провода - искра ОК (разрядник 5 мм, крутил рукой за маховик). Заводить правда пока не пробовал - сделаю переходную пластину для регулировки УОЗ - тогда.



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Александр Marx,здравствуйте!Непонятно одно по поводу катушки-за что она будет крепиться на моторе,ведь отверстий на ней нету,если я не ошибаюсь?
download/file.php?id=5553



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Александр Marx,здравствуйте!Непонятно одно по поводу катушки-за что она будет крепиться на моторе,ведь отверстий на ней нету,если я не ошибаюсь?
download/file.php?id=5553

Привет Андрей....
Если ты о катушке зажигания....

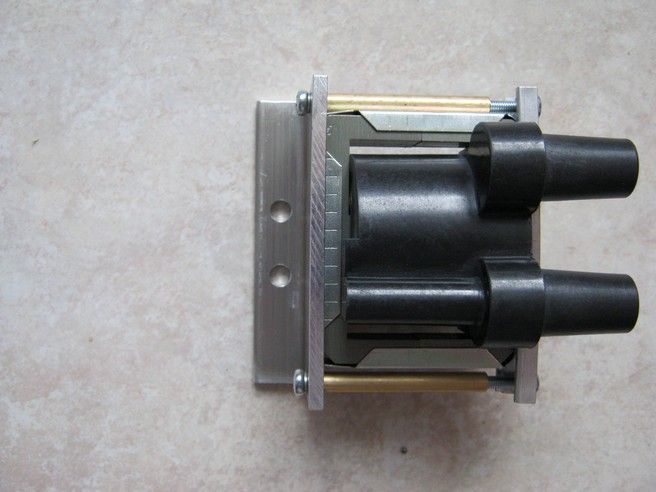

То все не сложно. Берешь профиль (Алюминиевый или металл)
подходящий по ширине железа катушки, если спилить "П" образную форму с взятого профиля болгаркой, и по краям сверлим отверстия.... Делаем две заготовки и стягиваем их болтами. Далее примеряем как закрепить...
На МН-1 Нептун 23 ....катушка встает между болтами прежнего крепления бобины, выходами вверх .
Остается взять подходящие болты и изготовить один профиль с отверстиями точно совпадающими как на блоке, вставить катушку, и притянуть ее через "П" образный профиль. Если успею сделать завтра фото... скину.

Сегодня парни получили наслаждение... Привезли бочку, бензин... Движок на стойке.
Продернув два раза после того как подкачали бензин, двигатель послушно заработал с первого рывка...
Они поверить не могли что это именно так теперь работает, глушили и вновь запускали... И так раз 10 подряд, все стабильно работает.... Улыбки не сходили с их довольных лиц.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

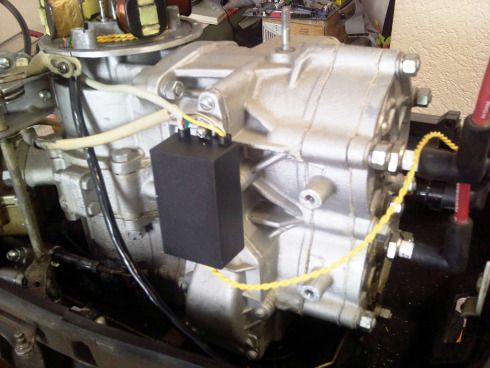

Andreika вот как то так., взято отсюда topic970.html


Дмитрий22, может можно картинку в шапку темы закрепить?! полезно было бы.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by-будет сделано.Может еще кто кинет фото установленного коммутатора или компоновки под маховиком?
Я сделаю в шапке раздел по вариантам установки.



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

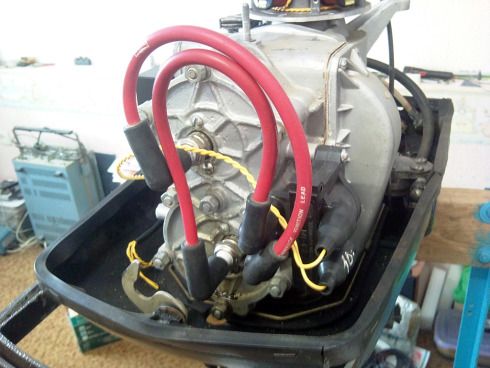

Дмитрий,вот по-моему очень классно получилось,очень удачно подобрана катушка.Автор:JohnLord.Советую также в шапку разместить
Скоро выложу фотки своих трудов



[дмитрий панфилов]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий панфилов-а не пошло как?Заводился,но оборотов не развивал?Или искра была,нор не заводился?Возможно попался маховик с другим чередованием полюсов.

Привет всем У меня два маховика если считать от шпоночного паза то начало на одном s на другом N На одном заводится на другом нет на каком заводится работает очень плохо реализации опережения нет !!! у стандартного маховика мб22 опережение реализуется через ступицу ( обратите внимание на форму железа управляющей катушки)



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Andreika-благодарю.Пару дней обожду,может еще кто скинет фото.



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

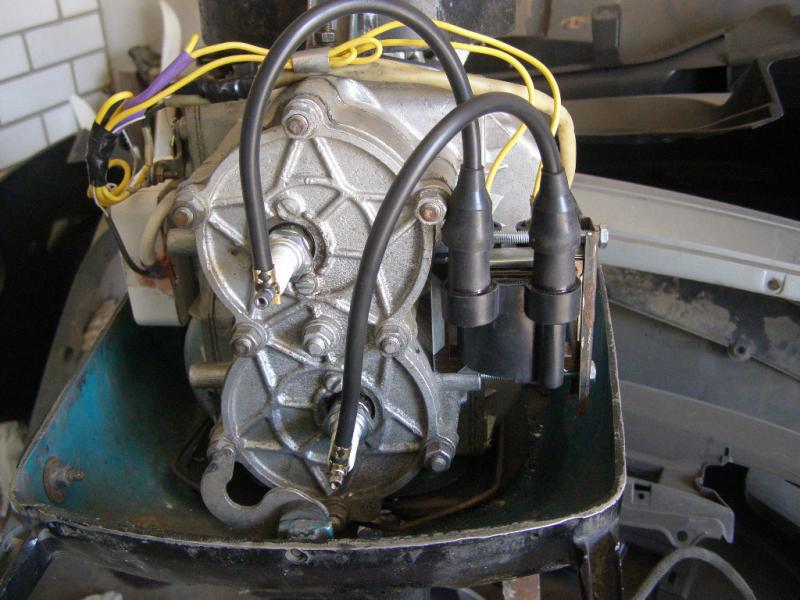

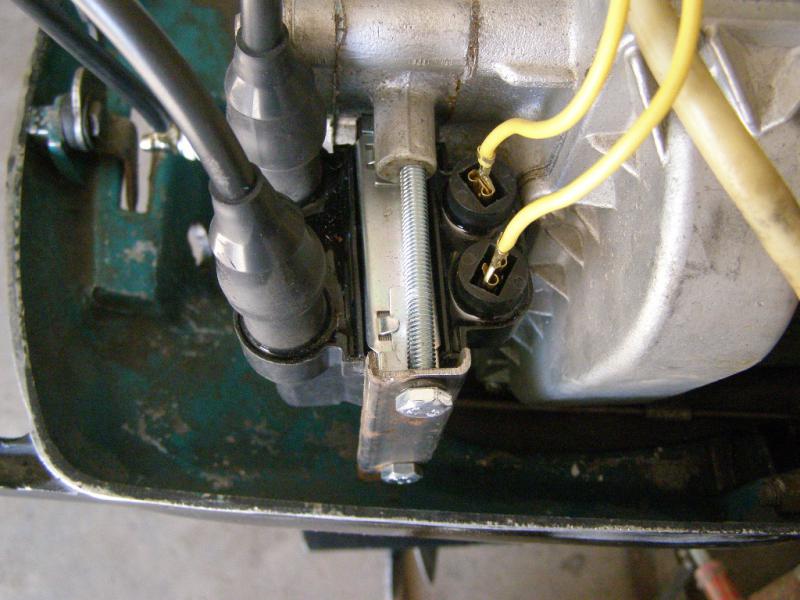

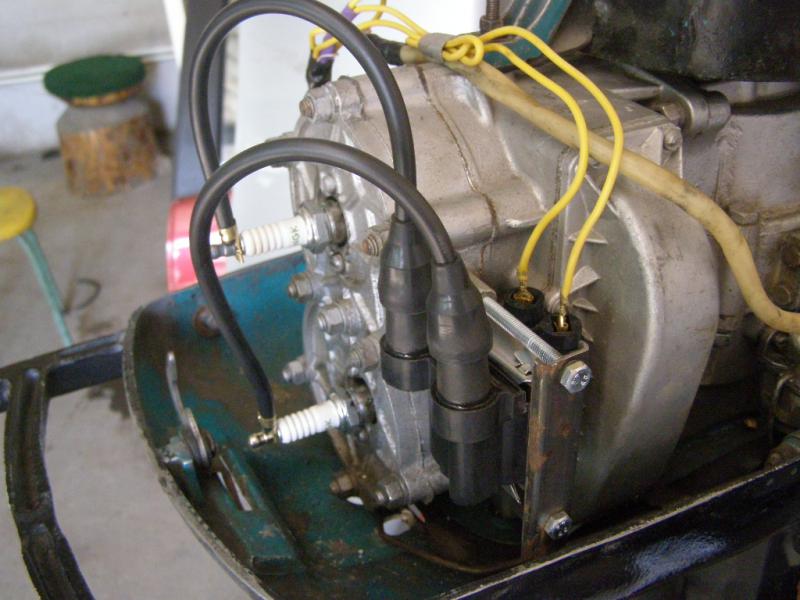

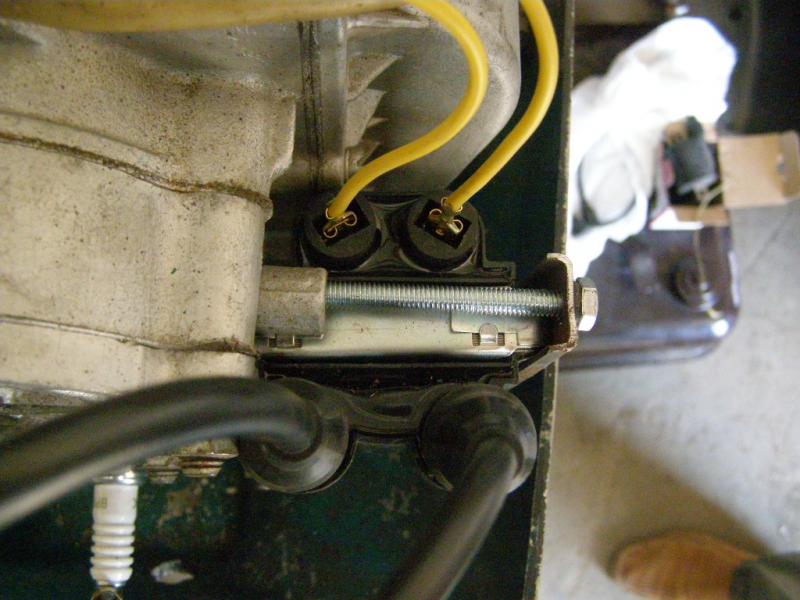

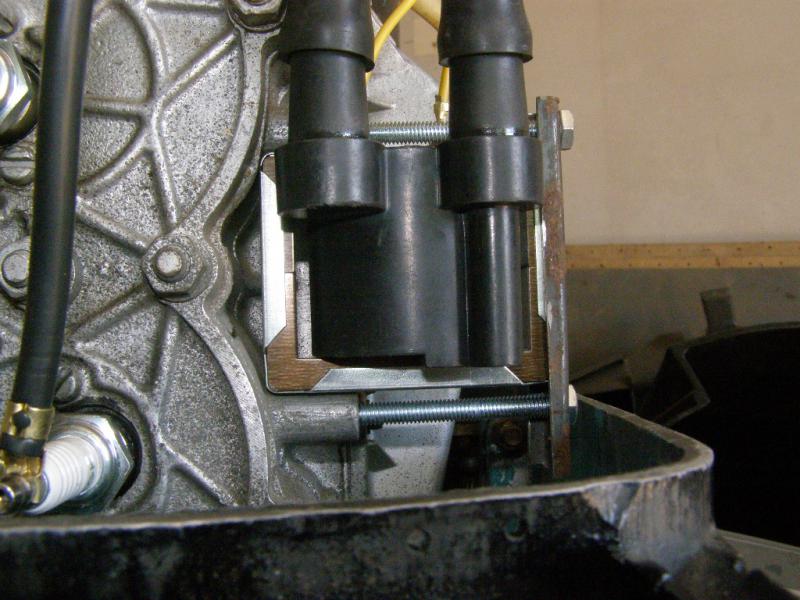

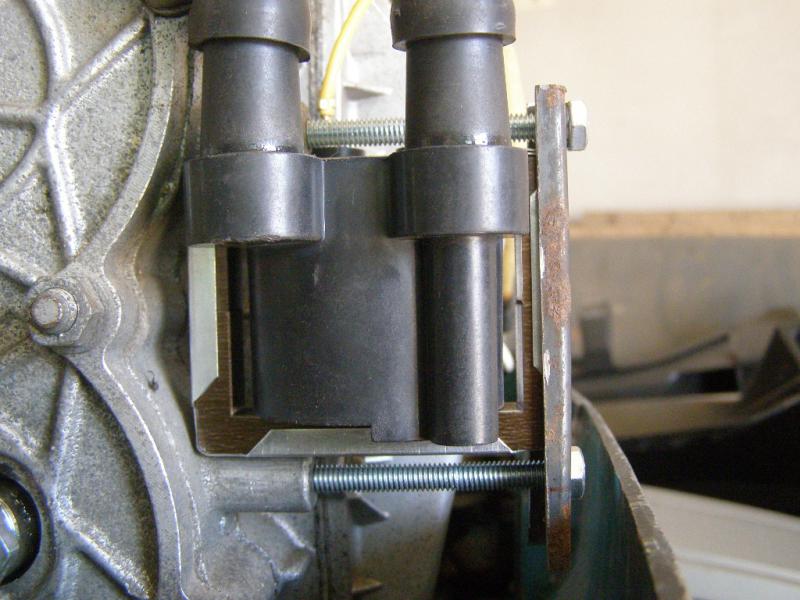

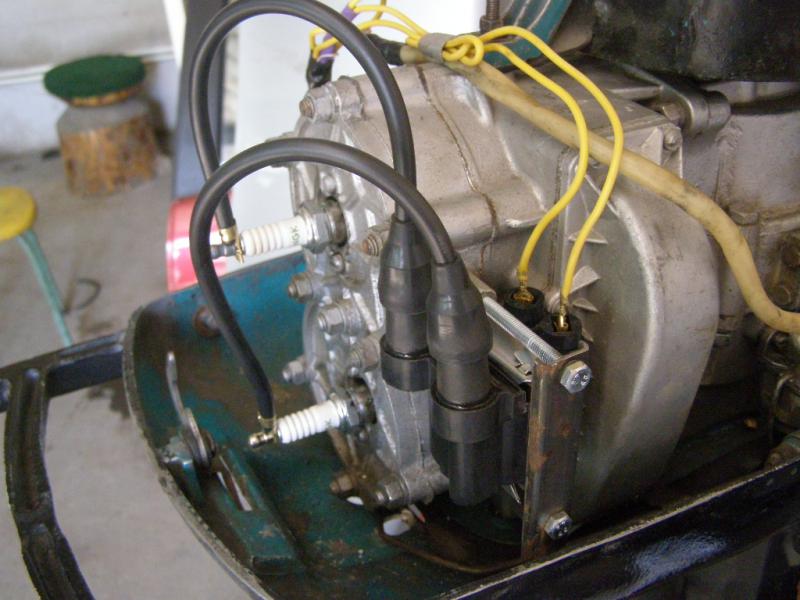

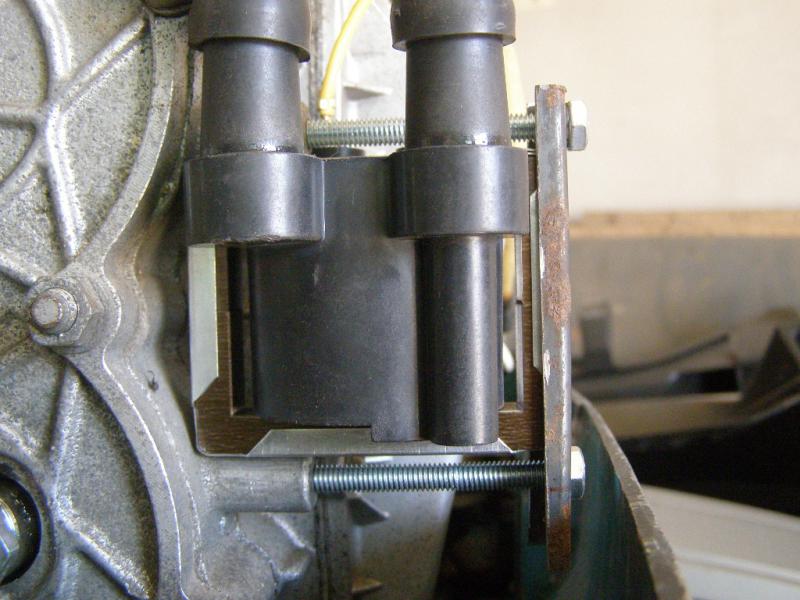

Вот как крепили мы....



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Александр Marx-классно.Для Нептуна будет теперь моим основным креплением.



[Andreika]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

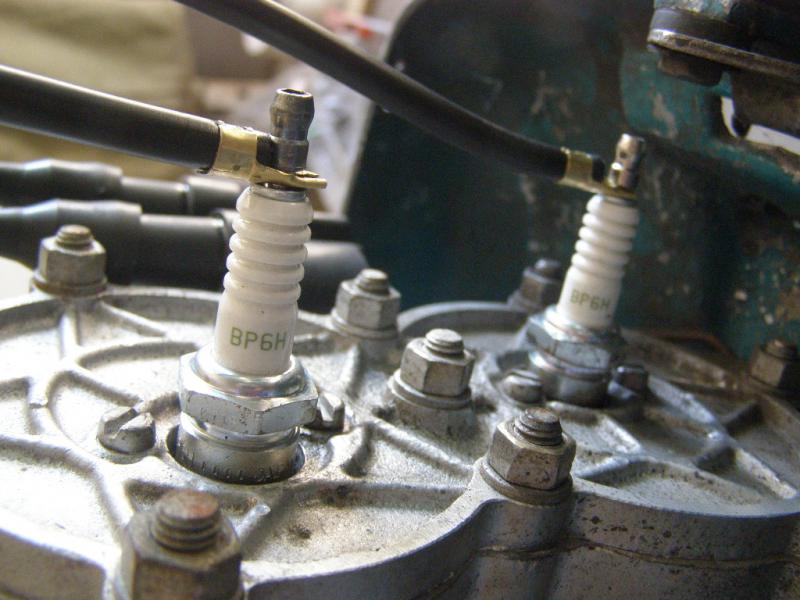

Александр,зачем вот так вот оголённые контакты прикрутил на свечах?С колпачками бы оставил.Если уж делать-так делать!
Ну а в целом насчёт крепления катушки классно придумал



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

у меня такое было без колпачков ) хотел раз рабочий мотор выкулить, травы намотал. за ручку взялся заднюю, иииии :evil: теперь только с колпачками



[fox63]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

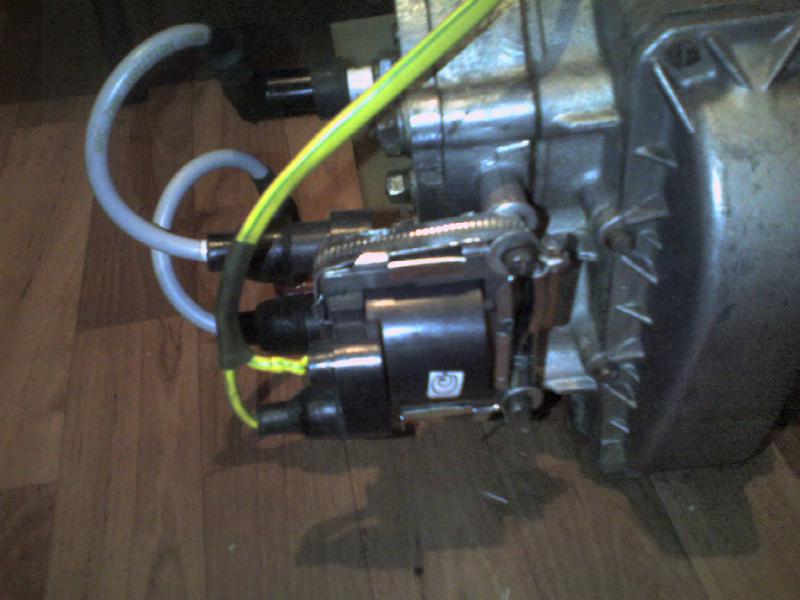

А я сделал проще. Катушка у меня один в один как у Александра Маркса. Я купил большой сантехнический хомут, есть такие, их закручивают отвёрткой. Хомут кажется диаметром 100- 130 мм, шириной около 10 мм. Загнул его, что бы он стал квадратным, откусил лишнее, и затянул. Вот фотка, лучше нету, в фотоаппарате батареек нет. Держит крепко. Правда пока не знаю, как всё это под колпак войдёт, но судя по фотке из поста Андрейки, должно войти.
