Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий, я в прошлом году сваял по предложенному тобой варианту на основании мб2 зажигание на 30ку, намотал 2 катушки, на одной 2000вит, на второй 8000, все отлично работает... сейчас востаннавливаю 25ку, и повторил схему, но намотку делал на один каркас тем же проводом, по старой памяти уместил на нем 7500 и 2000вит, проверял катушку на 30ке, с схемой работавшей на 30ке, так вот при использовании одной и той же схемы, на одном и том же двигателе, при равных условиях, искра при установке катушки намотанной на один каркас, ощутимо, заметно даже на глаз мощьнее, причем раза в полтора - два.... С чем это может быть связанно? и не перебрал ли я с намоткой управляющей катушки? провода получилось, из-за большего диаметра ушло больше, и ее сопротивление порядка 400от Ом..., боком мне это на оборотах не выйдет?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

MaximUm сказал(а):
Дмитрий, я в прошлом году сваял по предложенному тобой варианту на основании мб2 зажигание на 30ку, намотал 2 катушки, на одной 2000вит, на второй 8000, все отлично работает... сейчас востаннавливаю 25ку, и повторил схему, но намотку делал на один каркас тем же проводом, по старой памяти уместил на нем 7500 и 2000вит, проверял катушку на 30ке, с схемой работавшей на 30ке, так вот при использовании одной и той же схемы, на одном и том же двигателе, при равных условиях, искра при установке катушки намотанной на один каркас, ощутимо, заметно даже на глаз мощьнее, причем раза в полтора - два.... С чем это может быть связанно? и не перебрал ли я с намоткой управляющей катушки? провода получилось, из-за большего диаметра ушло больше, и ее сопротивление порядка 400от Ом..., боком мне это на оборотах не выйдет?
Принципиально схемы на одной или на двух катушках полностью идентичны.Паразитные токи,которые могли бы вносить какую-то разницу при разной намотке,на такой частоте ничтожны,что-бы принимать их во внимание.Разница в мощности искры скорее всего обусловлена зазорами между сердечниками и магнитами.


MaximUm

старшина 1ст.
Регистрация
08.01.2011
Сообщения
90
Карма
2
Возраст
42
Город
Пенза
Имя
Максим
Лодка
Навигатор 380 Al
Мотор
вихри 25,30, Mercury 25 M SeaPro
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Разница в мощности искры скорее всего обусловлена зазорами между сердечниками и магнитами.
тоже об этом подумал, вроде ничего не задевает и хорошо...

с витками то не перебрал? у тебя в шапке сейчас числится менее 2000витков, а я по старинке 2тыс намотал...
и кстати на зажигании которое гонял в пршлом году, причем не долго, 3х ватный резистор потемнел заметно, плата китайскими соплями залита, есть смысл менять на 5 ватный, или его потемнение норма и сказывается просто хорошее состояние магнитов..?


Вячеслав

капитан 3-го ранга
Регистрация
03.04.2010
Сообщения
980
Карма
12
Возраст
43
Город
Карелия Кондопога
Имя
Вячеслав
Лодка
Прогресс4
Мотор
Вихрь30, Sea-Pro T 2.5 S
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Приветствую Дмитрий!Подскажи а подойдёт ли коммутатор из шапки для отечественных мопедов-дельта карпаты,а то есть такой для сына покататься на даче,а вот коммутатор не работает искра с перебоями.


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Re: Надежная схема для МБ-2, МН-1, МВ-1.

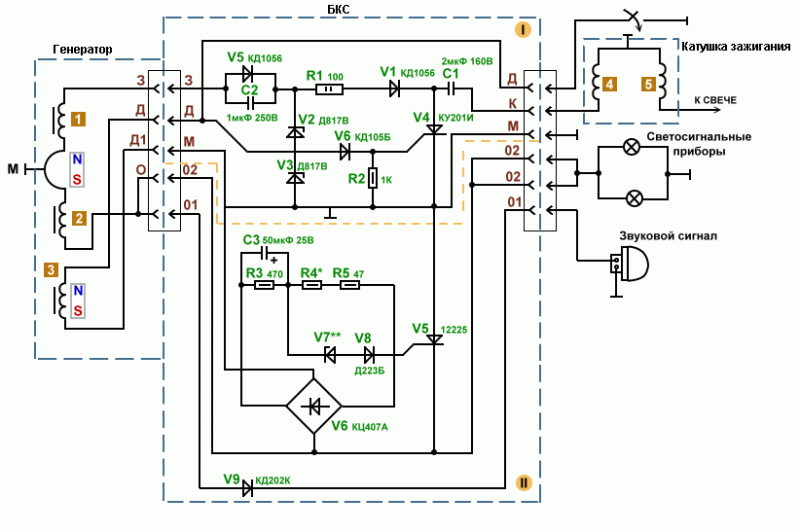

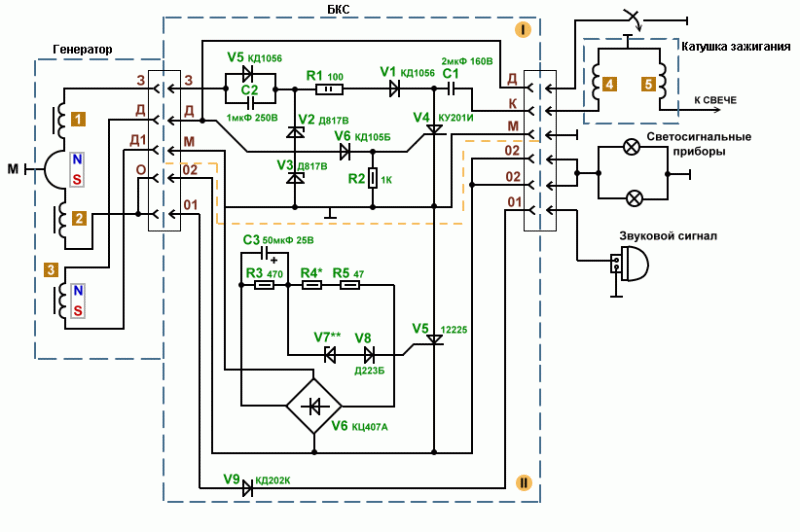

схема бкс от мопеда


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

MaximUm сказал(а):
Разница в мощности искры скорее всего обусловлена зазорами между сердечниками и магнитами.
тоже об этом подумал, вроде ничего не задевает и хорошо...

с витками то не перебрал? у тебя в шапке сейчас числится менее 2000витков, а я по старинке 2тыс намотал...
и кстати на зажигании которое гонял в пршлом году, причем не долго, 3х ватный резистор потемнел заметно, плата китайскими соплями залита, есть смысл менять на 5 ватный, или его потемнение норма и сказывается просто хорошее состояние магнитов..?[/quote]
Если есть возможность-поменяй резистор.


Вячеслав

капитан 3-го ранга
Регистрация
03.04.2010
Сообщения
980
Карма
12
Возраст
43
Город
Карелия Кондопога
Имя
Вячеслав
Лодка
Прогресс4
Мотор
Вихрь30, Sea-Pro T 2.5 S
Re: Надежная схема для МБ-2, МН-1, МВ-1.

ribac666 сказал(а):
схема бкс от мопеда
А коммутатор Дмитрия то можно подключить,а то я не совсем понимаю эти рисунки.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Вячеслав сказал(а):
А коммутатор Дмитрия то можно подключить,а то я не совсем понимаю эти рисунки.
Нет,не подойдет.Лучше,как и советовали,купить мопедовский коммутатор.


Voljanin

матрос
Регистрация
12.01.2012
Сообщения
13
Карма
1
Имя
Volganin
Лодка
Днепр
Мотор
Вихрь-30
Re: Надежная схема для МБ-2, МН-1, МВ-1.

здравствуйте, проконсультируйте пожалуйста по поводу подключения К.З. от оки к мв-1. Я подключал так: 1)провода идущие к тлм замкнул и на один контакт К.З. от оки, другой на массу, 2) каждый из проводов идущих на тлм отдельно на контакты от окушечной катушки. искры в обоих случаях нет. очевидно что я делаю что-то не так, вразумите новичка. Спасибо!


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Второй вариант правильный,но на МВ-1 катушка от Оки очень редко работает.А вот на МН-1,где более мощный маховик почти всегда.


Voljanin

матрос
Регистрация
12.01.2012
Сообщения
13
Карма
1
Имя
Volganin
Лодка
Днепр
Мотор
Вихрь-30
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий, а если использовать твою схему эл. зажигания


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Да,тогда катушка от Оки лучшый вариант.


Вячеслав

капитан 3-го ранга
Регистрация
03.04.2010
Сообщения
980
Карма
12
Возраст
43
Город
Карелия Кондопога
Имя
Вячеслав
Лодка
Прогресс4
Мотор
Вихрь30, Sea-Pro T 2.5 S
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Спасибо ribac666,и Дмитрий.


Denis8320

матрос
Регистрация
07.01.2012
Сообщения
26
Карма
1
Re: Надежная схема для МБ-2, МН-1, МВ-1.

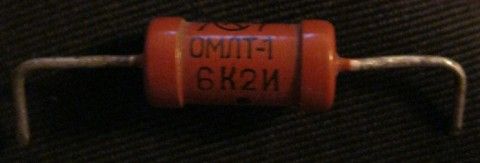

нашел резисторы, понятно одно что на 6,2 кОм а сколько Вт может подскажет кто? мне нужно на 6,2 кОм 5Вт для того чтобы собрать коммутатор а именно таких нет в продаже. если у того что на фото меньше чем 5Вт можно ли их поставить несколько и как подсоеденить?


Вложения

Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

это 1 ватт.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Denis8320 сказал(а):
нашел резисторы, понятно одно что на 6,2 кОм а сколько Вт может подскажет кто? мне нужно на 6,2 кОм 5Вт для того чтобы собрать коммутатор а именно таких нет в продаже. если у того что на фото меньше чем 5Вт можно ли их поставить несколько и как подсоеденить?
На фото 1-ваттный.Надо минимум 2 Ватта.Можно из таких четырех собрать 2-ватный на 6,2кОм.Две пары паралельно спаяных резистора соединить последовательно.


Denis8320

матрос
Регистрация
07.01.2012
Сообщения
26
Карма
1
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий такой вопрос на 41 стр схемке ты указал что нужно 5Вт а будет работать на 2Вт? Спасибо!!!


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Denis8320 сказал(а):
Дмитрий такой вопрос на 41 стр схемке ты указал что нужно 5Вт а будет работать на 2Вт? Спасибо!!!
2 Ватта необходимый минимум, рекомендованный 5.


Voljanin

матрос
Регистрация
12.01.2012
Сообщения
13
Карма
1
Имя
Volganin
Лодка
Днепр
Мотор
Вихрь-30
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий, хочу собрать твою схему, подскажи пожалуйста правильно ли я подобрал элементы? Хочу заказать через инт. магазин.( FR307 пр-во: MCC,
BT151-800R пр-во: NXP,
К50-35 имп. 10 мкФ х 250В 105°C (10x20), B43828F2106M008 пр-во: Epcos
К73-17 имп 1мкФ 630В 5%, MKP BOXED , B32654A6105J000 пр-во: Epcos
SQP резистор 5 Вт 5.6 Ом пр-во: Тайвань
С2-23 имп. 0.5 Вт, 5%, 51 кОм пр-во: Тайвань) Может за место китайских ризисторов посоветуешь что-нибудь по серьезней, а то в данном маг-не такой номинал только китай.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Voljanin-все подойдет.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Voljanin только "SQP резистор 5 Вт 5.6 Ом пр-во: Тайвань" надо не Ом а кОм....


Voljanin

матрос
Регистрация
12.01.2012
Сообщения
13
Карма
1
Имя
Volganin
Лодка
Днепр
Мотор
Вихрь-30
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Понял, Спасибо!


Denis8320

матрос
Регистрация
07.01.2012
Сообщения
26
Карма
1
Re: Надежная схема для МБ-2, МН-1, МВ-1.

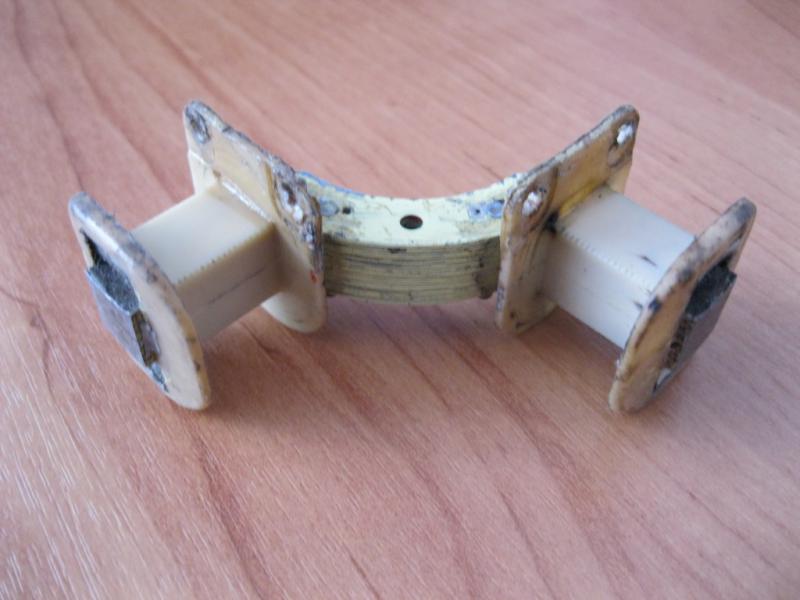

Дмитрий подскажи пожалуйста на какой каркас нужно мотать 8000 вит и на 2000вит левый или правый хочу сделать твою схему на магдино мв 1 с контактным маховиком это там где надо сместить катушки на 20 градусов.


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Denis8320 сказал(а):
Дмитрий подскажи пожалуйста на какой каркас нужно мотать 8000 вит и на 2000вит левый или правый хочу сделать твою схему на магдино мв 1 с контактным маховиком это там где надо сместить катушки на 20 градусов.
Никакой разницы,сдвиг катушки на 90º равнозначно смене конца и начала катушки.


Denis8320

матрос
Регистрация
07.01.2012
Сообщения
26
Карма
1
Re: Надежная схема для МБ-2, МН-1, МВ-1.

спасибо!!!!!!!
