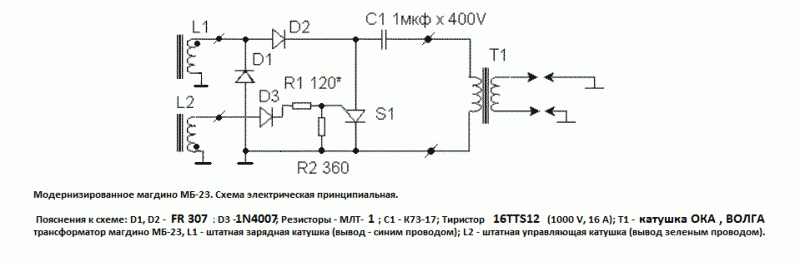

Надежная схема зажигания для МБ-2, МН-1, МВ-1

[AlexLee]

Собрал. Не работает. Точнее, пару раз поискрило и все.

Да, схема заработала только после соединения земли схемы с корпусом мотора.

Где то ты нас дуришь)) Либо в "пару раз поискрило", либо в "заработало только после соединения земли схемы с корпусом мотора"
Признавайся честно, где была трабла?

Хотите поделюсь своей траблой? Может быть это и хохма, но все же. Заказываю в инет магазине на 5 комплектов деталей, и пару катушех отдаю товарищу на намотку в заводских условиях. Он мне заодно подгоняет жменьку резисторов 51 Ом 0,5 Ват. (Он их тупо нагреб с завода для предотвращения мерцания энергосберегающих лампочек у себя в квартире). Резисторы еще мэйд ин ссср, с четким прописанным на них номиналом.

Я получаю заказ из инет магазина, паяю схему - не работает. День мучаюсь, другой... Вспоминаю, чему меня учили 15-20 лет назад, и понимаю, что тиристор не открывается. Меняю тиристор раз, два - результата нет. Ну думаю, и не понимаю, в каком месте я дебил. От безисходности решил проверить тестером исправности диодов и номиналы резисторов, и ошалел. Вместо 51 Ом мне пришли 0,51 Ом. Вот так бывает((( И Самое обидное знаете что? Что я сам такие и заказал. При заказе отфильтровал по "51", и кликнул по соседней позиции. Ну что заказал, то и прислали, а в этих полосатых маркировках я никогда не разбирался.
Меняю его на презентованный от товарища 51R, и все заработало.

Но это еще не все мои траблы. Тиристоры - таки редкое гавно. Из пяти заказанных осталось два, которые пока работают (друзья на мною спаянных коммутаторах обкатывают моторы в бочках). По этой причине монтаж пока не заливаю. На следующих выхах попрусь через весь город на радиорынок - буду там искать нормальный бренд.



[Александр Marx]

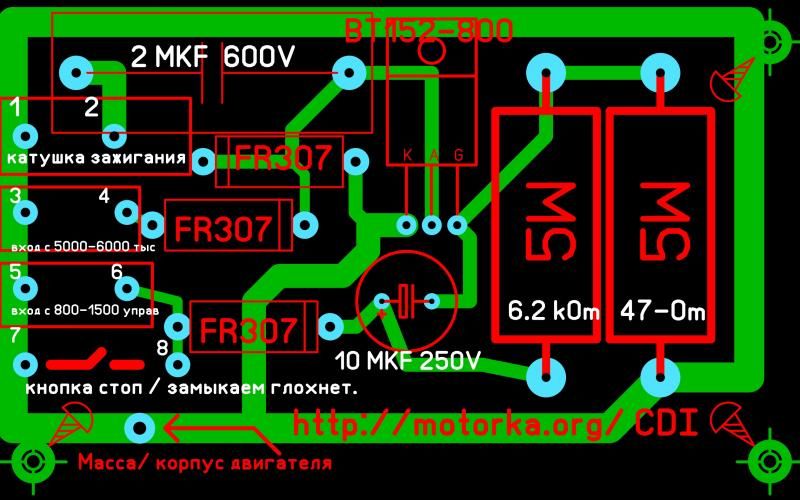

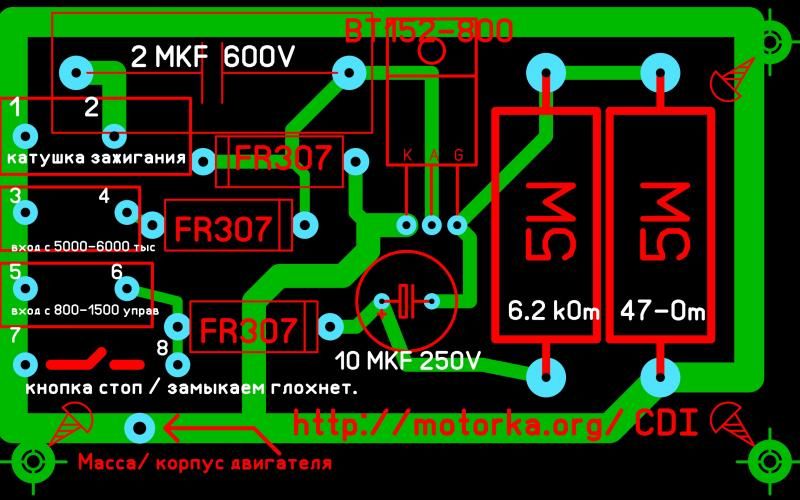

Может кому будет полезно фото печатки.
Есть в формате исходный файл (SprintLayout-6) если интересно поделюсь.
Да, данная печатка делается лишь при условии глубокого погружения в эпоксидку.
В режиме проверки и настройки можно не заливать сразу, ну а затем залить, того требуют условия эксплуатации.
Вода и влага не на пользу. Перед тем как залить, прогреть минут 20 в духовке при температуре примерно 40 гр.



[Сергей]

Собрал. Не работает. Точнее, пару раз поискрило и все.

Да, схема заработала только после соединения земли схемы с корпусом мотора.

Где то ты нас дуришь)) Либо в "пару раз поискрило", либо в "заработало только после соединения земли схемы с корпусом мотора"
Признавайся честно, где была трабла?

Хотите поделюсь своей траблой? Может быть это и хохма, но все же. Заказываю в инет магазине на 5 комплектов деталей, и пару катушех отдаю товарищу на намотку в заводских условиях. Он мне заодно подгоняет жменьку резисторов 51 Ом 0,5 Ват. (Он их тупо нагреб с завода для предотвращения мерцания энергосберегающих лампочек у себя в квартире). Резисторы еще мэйд ин ссср, с четким прописанным на них номиналом.

Я получаю заказ из инет магазина, паяю схему - не работает. День мучаюсь, другой... Вспоминаю, чему меня учили 15-20 лет назад, и понимаю, что тиристор не открывается. Меняю тиристор раз, два - результата нет. Ну думаю, и не понимаю, в каком месте я дебил. От безисходности решил проверить тестером исправности диодов и номиналы резисторов, и ошалел. Вместо 51 Ом мне пришли 0,51 Ом. Вот так бывает((( И Самое обидное знаете что? Что я сам такие и заказал. При заказе отфильтровал по "51", и кликнул по соседней позиции. Ну что заказал, то и прислали, а в этих полосатых маркировках я никогда не разбирался.
Меняю его на презентованный от товарища 51R, и все заработало.

Но это еще не все мои траблы. Тиристоры - таки редкое гавно. Из пяти заказанных осталось два, которые пока работают (друзья на мною спаянных коммутаторах обкатывают моторы в бочках). По этой причине монтаж пока не заливаю. На следующих выхах попрусь через весь город на радиорынок - буду там искать нормальный бренд.

Мужики, я старый радиотехник, но новым полоскам на резисторах не доверяю, доверяю только тестеру, проверил, замерил впаял.тестер не обманит.



[fedor024]

Дмитрий с данными деталями будет работать



[bigflame_sp]

Где то ты нас дуришь)) Либо в "пару раз поискрило", либо в "заработало только после соединения земли схемы с корпусом мотора"
Признавайся честно, где была трабла?

Основная ошибка была в сборке самой схемы. Управляющий я припаял не на тот вывод тиристора.

Ну, про то что я тут обманываю, как-то даже комментировать не удобно. Зачем бы я это делал?

Для отчетности, собрано и залито.



[танкист]

Основная ошибка была в сборке самой схемы. Управляющий я припаял не на тот вывод тиристора.



[--Серый--]

Добрый вечер, подскажите спаял зажигалку но резистор 6.2 ком не нашёл их просто ни где нет ни в ремонтах ни в магазинах, поставил 2 штуки последовательно по 3.3 ком получилось 6.6 ком искра убойная но пока не заводил негде,чем это может грозить в дальнейшем что то згорит?



[танкист]

Добрый вечер, подскажите спаял зажигалку но резистор 6.2 ком не нашёл их просто ни где нет ни в ремонтах ни в магазинах, поставил 2 штуки последовательно по 3.3 ком получилось 6.6 ком искра убойная но пока не заводил негде,чем это может грозить в дальнейшем что то згорит?

Всё будет, хорошо!



[--Серый--]

Спасибо



[AlexLee]

Добрый вечер, подскажите спаял зажигалку но резистор 6.2 ком не нашёл их просто ни где нет ни в ремонтах ни в магазинах, поставил 2 штуки последовательно по 3.3 ком получилось 6.6 ком искра убойная но пока не заводил негде,чем это может грозить в дальнейшем что то згорит?

Чудны дела твои, Господи.
Найти нужный тиристор, и не найти резак на 6,2 кОм - это что то не понятное. Неужели в твоем крае активные компоненты более востребованы, чем пассивные?
Но действия твои правильные. 6.6К - это рабочий номинал сопротивления для этой схемы.

Мне вот захотелось сварганить коммутатор по схеме-2, так оказалось, что для диодного моста у меня диодов хватает, а резака на 2 кОм нет. Пришлось параллелить три резистора по 6,2К. ))



[--Серый--]

Говорят что такие резисторы прошлый век и ещё на 5 ватт такие мощные нигде сейчас не нужны,и даже не заказывают, но мне понадобились и стал мудрить,делаю вторую зажигалку на второй нептун, хотя и первый не запускал негде пока.



[Борис Николаевич]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.



[с494]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.

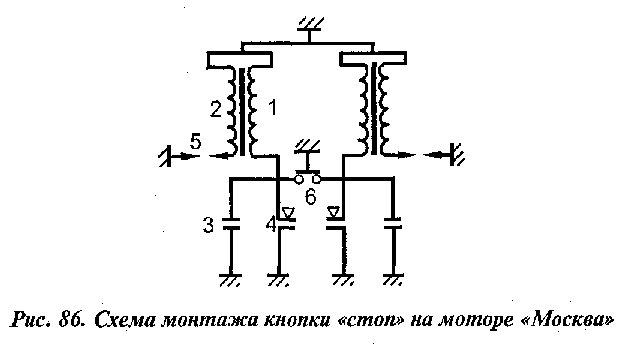

Замыкай идущие проводки с контактов на катушки между собой.

Объяснюсь: когда контакт разрывается пробегает искра.
Разрывается то один контакт, то другой.
Соединяя их кнопкой получается ничего не разрывается, так как когда разомкнут один замкнут другой- то есть всё время замкнуто -искры нет.

У меня на Ветерке 12 тоже обычное зажигание стоит, искра больше чем на электронном. И надёжная искра, ветерок года 70го, разобрали и хотели выкинуть, я его подсобрал чтоб удобнее в углу лежал, а он завёлся и проработал пять лет пока шатуном картер не пробил. Теперь два года уж удобно в углу стоит, может соберу из его 8ку, голова от 8ки (правда не знаю что с ней) рядом лежит-пылится. )



[Борис Николаевич]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.

Замыкай идущие проводки с контактов на катушки между собой.

Объяснюсь: когда контакт разрывается пробегает искра.
Разрывается то один контакт, то другой.
Соединяя их кнопкой получается ничего не разрывается, так как когда разомкнут один замкнут другой- то есть всё время замкнуто -искры нет.

У меня на Ветерке 12 тоже обычное зажигание стоит, искра больше чем на электронном. И надёжная искра, ветерок года 70го, разобрали и хотели выкинуть, я его подсобрал чтоб удобнее в углу лежал, а он завёлся и проработал пять лет пока шатуном картер не пробил. Теперь два года уж удобно в углу стоит, может соберу из его 8ку, голова от 8ки (правда не знаю что с ней) рядом лежит-пылится. )

ипасибо дорогой. оказываетмя все просто)



[МИЧМАН]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.

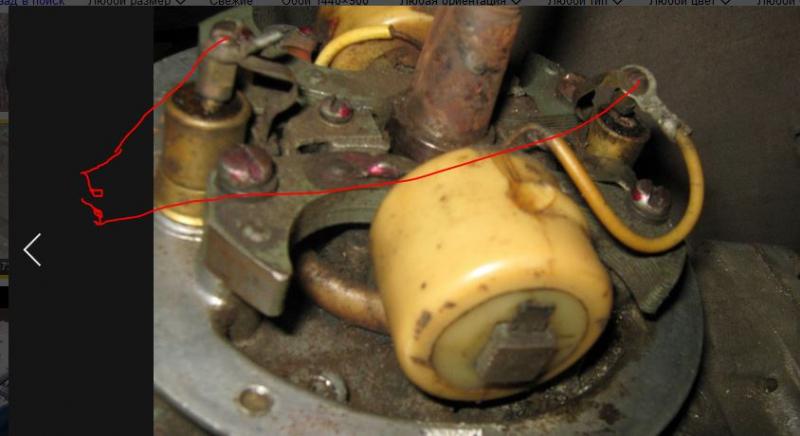

Я выводил провода от конденсаторов там где латунная пружинка от контактной группы привинчивается к кондеру. можно поставить диоды чтоб к выключателю подходил один провод + один масса



[Борис Николаевич]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.

Я выводил провода от конденсаторов там где латунная пружинка от контактной группы привинчивается к кондеру. можно поставить диоды чтоб к выключателю подходил один провод + один масса

не понял)))расшифруй)) что такое диоды)



[МИЧМАН]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.

Я выводил провода от конденсаторов там где латунная пружинка от контактной группы привинчивается к кондеру. можно поставить диоды чтоб к выключателю подходил один провод + один масса

не понял)))расшифруй)) что такое диоды)

Диод Это НИПЕЛЬ туда дуй назад "Х" это (образно) проводит (сигнал ток упорядочено движущиеся частицы ) ТОЛЬКО В ОДНОМ направлении. РАДИОДЕТАЛЬ. Если с этим туго то можешь поставить тумблер где будут замыкается две палы контактов сразу (верхний цилиндр масса и нижний цилиндр масса выводы естественно от конденсаторов и от массы на тумблер. тогда диоды не нужны.



[Борис Николаевич]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.

Я выводил провода от конденсаторов там где латунная пружинка от контактной группы привинчивается к кондеру. можно поставить диоды чтоб к выключателю подходил один провод + один масса

не понял)))расшифруй)) что такое диоды)

Диод Это НИПЕЛЬ туда дуй назад "Х" это (образно) проводит (сигнал ток упорядочено движущиеся частицы ) ТОЛЬКО В ОДНОМ направлении. РАДИОДЕТАЛЬ. Если с этим туго то можешь поставить тумблер где будут замыкается две палы контактов сразу (верхний цилиндр масса и нижний цилиндр масса выводы естественно от конденсаторов и от массы на тумблер. тогда диоды не нужны.

Вы издеваетесь??? Я в трех проводах путаюсь, ...



[МИЧМАН]

мужики, Уважаемые, позвольте в этой ветке... механика мать родная а электрика.... где больше трех проводов, паника...как установить кнопку стоп на москву 12.5, с контактным зажиганием, если не затруднит с фото...плиз. пс. про электронное не надо кричать... с уважением, но пока не хочу.

Я выводил провода от конденсаторов там где латунная пружинка от контактной группы привинчивается к кондеру. можно поставить диоды чтоб к выключателю подходил один провод + один масса

не понял)))расшифруй)) что такое диоды)

Диод Это НИПЕЛЬ туда дуй назад "Х" это (образно) проводит (сигнал ток упорядочено движущиеся частицы ) ТОЛЬКО В ОДНОМ направлении. РАДИОДЕТАЛЬ. Если с этим туго то можешь поставить тумблер где будут замыкается две палы контактов сразу (верхний цилиндр масса и нижний цилиндр масса выводы естественно от конденсаторов и от массы на тумблер. тогда диоды не нужны.

Вы издеваетесь??? Я в трех проводах путаюсь, ...

Ну тогда как вам нарисовал человек на схеме два провода и замыкать их между собой через тумблер (правда я так не пробовал сомневаюсь)



[Борис Николаевич]

так и сделаю, вроде это нарисовано



[МИЧМАН]

так и сделаю, вроде это нарисовано

Да так и есть на схеме ЗАМЫКАТЬ (ставить кнопку ) выводы от КОНДЕНСАТОРОВ. поршней от М-12.5 новых случаем нет ???



[Борис Николаевич]

так и сделаю, вроде это нарисовано

Да так и есть на схеме ЗАМЫКАТЬ (ставить кнопку ) выводы от КОНДЕНСАТОРОВ. поршней от М-12.5 новых случаем нет ???

нет к сожалению, я его в гараже нашел, без колпака, без стартера и помпы, но с головой в идеальном состоянии



[МИЧМАН]

блин... ближе к весне... буду пробовать пропеллеры для моси отливать, может паралельно и поршня попробую

На флоте ВИНТ а отливать поршня думаю сложно будет Нужна литейка, форма потом стопора установить обработка чистовая ну и взвесить готовую продукцию.



[с494]

винты буду брызгать в любом случае))

Надо поискать в продаже, можно родные винты найти.
И двухлопастные, и трёх.
А продаются они до сих пор https://www.avito.ru/amurskaya_oblast_b ... _350790516
В Украине http://olx.ua/obyavlenie/lodochnyy-moto ... iCM6V.html

А можно и изготовить гребной вал с посадочным под современные винты - может проще тебе это будет.



[AlexLee]

2 Борис Николаевич, Вы топик не попутали? Начали от кнопки стоп на Москве, и быстро занесло на отлив пропеллеров. Неужто в теме по Москве Вас так не любят, что Вы здесь заявляете о своем намерении отливать винты для Москвы?
