Надежная схема зажигания для МБ-2, МН-1, МВ-1

[levani8022]

Ответьте мне!



[дмитрий22]

Re:

Ответьте мне!

я точно не смогу. может тот ,кто понял вопрос подскажет



[Каланчин]

Re:

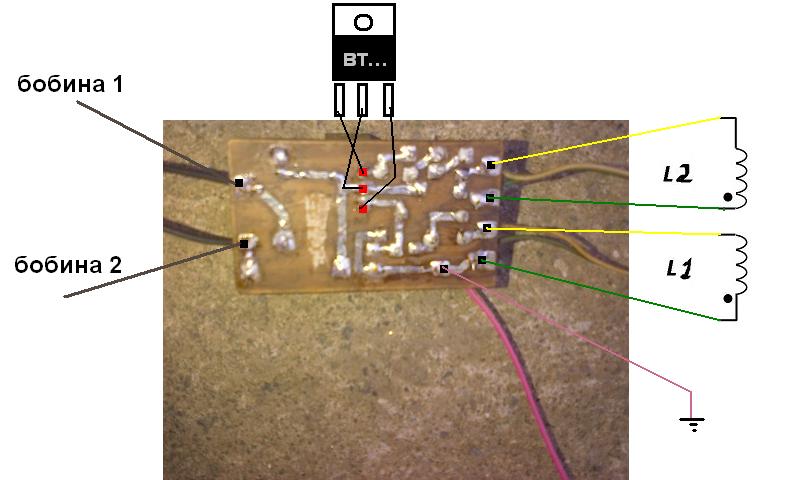

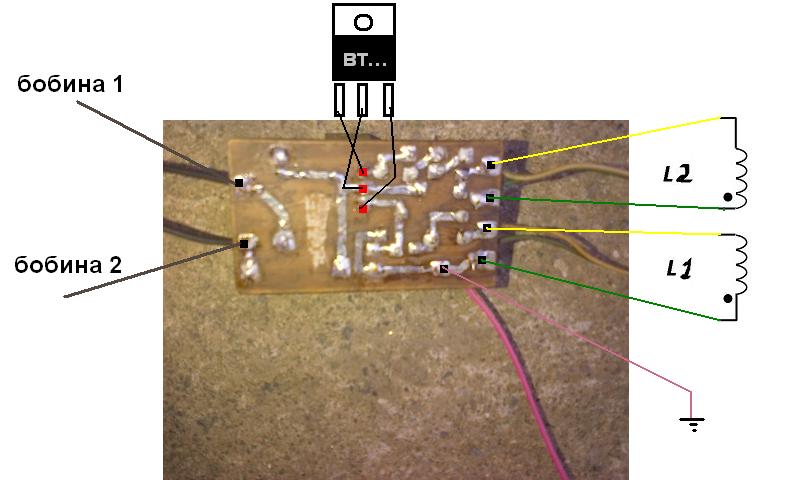

у меня вихр 30 електронное зажигание мб-2. ВОТ ССЫЛКА ПО ЕТОЙ СХЕМЕ Я ВСЁ ДЕЛАЛ http://www.picz.ge/img/s2/1505/15/c/cec3f6d97496.jpg у меня вышло так : 1. http://www.picz.ge/img/s2/1505/15/9/9e2aa6540912.jpg 2. http://www.picz.ge/img/s4/1505/15/a/a8dcce89111b.jpg 3.http://www.picz.ge/img/s4/1505/15/7/72e5488590c8.jpg посмотрите пожалуйста всё правильно сделал? и подскажите как подсоеденнить кабеля



[deduwka]

добрый день форумчане прикупил себе нептун 23 хочу сваять себе зажигание скажите пожалуйста какая из схем лудше всего подойдет для нептуна и каким лудше проводам мотать катушку у меня есть 0.1 и 0.8 и сколько витков заранее большое спасибо



[Нестор]

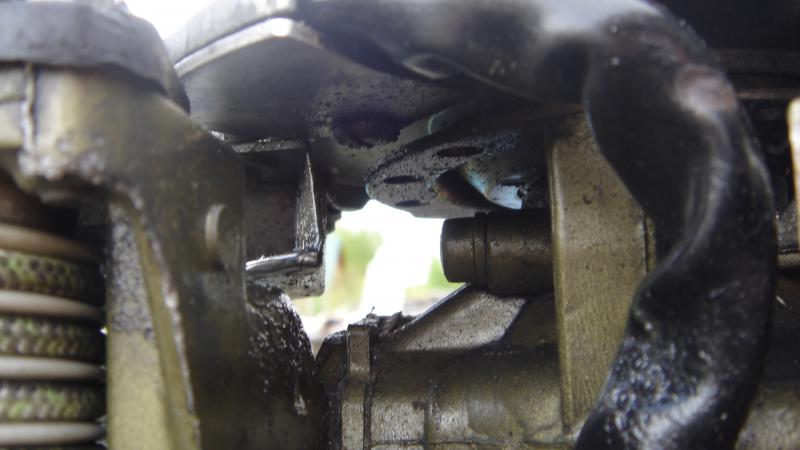

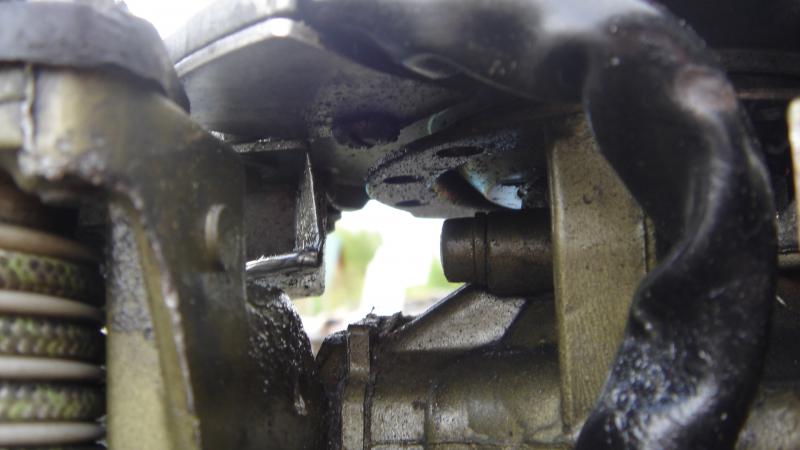

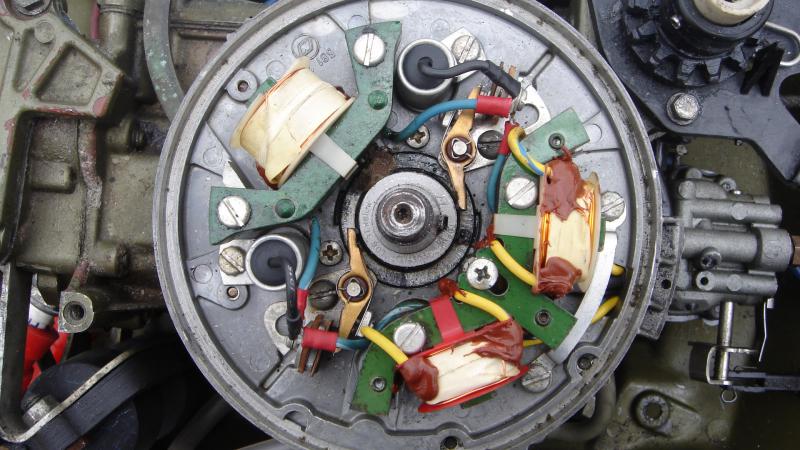

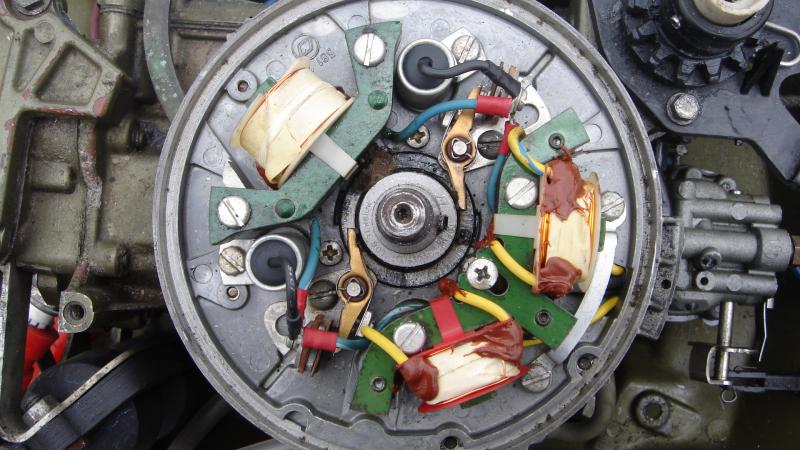

Здравствуйте Дмитрий. Есть Джонсон 6 сил 74 года. Зажигание контактное. хочу переделать на злектронное по Вашей схеме. Но не на одно из двух,что у Вас представлено - не похоже. У меня коммутатора не наблюдается. Может конечно я не понимаю..Есть три катушки. Две генираторные и одна на зажигание. И с этой одной идут провода на две ТЛМки дающие импульс на свечи.
Какую Схему использовать для переделки ?



[дмитрий22]

Re:

Здравствуйте Дмитрий. Есть Джонсон 6 сил 74 года. Зажигание контактное. хочу переделать на злектронное по Вашей схеме. Но не на одно из двух,что у Вас представлено - не похоже. У меня коммутатора не наблюдается. Может конечно я не понимаю..Есть три катушки. Две генираторные и одна на зажигание. И с этой одной идут провода на две ТЛМки дающие импульс на свечи.
Какую Схему использовать для переделки ?

http://lodka.mobi/2013/06/21/esz-dzhonson-evinrud/



[ovchinnikov 1966]

Там зажигание,как на последнем фото,как поместить на мал.корпусе 0.12 5500витков? Маленький каркас катушки.
К стати, Нестор -размер катушки?



[дмитрий22]

Там здоровенная катушка. Туда и 8000 можно уместить.



[ovchinnikov 1966]

Дима приветствую. В том то и дело, что видел эту катушку в живую. Вскрывал что бы посмотреть. Может каркас новый сделать?



[Нестор]

Re: Re:

http://lodka.mobi/2013/06/21/esz-dzhonson-evinrud/

Дмитрий. Я видел эти схемы. Но их там две. Отсюда и вопрос назрел, по верхней или по второй( нижней)
Мой не подходит под те фото и описания. А катушка там действительно маленькая. Завтра промеряю и выложу размеры.
Но мне кажется что схема та что первая
И что делать с конденсаторами?



[ovchinnikov 1966]

Родные конд. не задействованы при эл.зажигании.



[Нестор]

Родные конд. не задействованы при эл.зажигании.

Понял. Я думал их убирать или переподключать надо.



[Нестор]

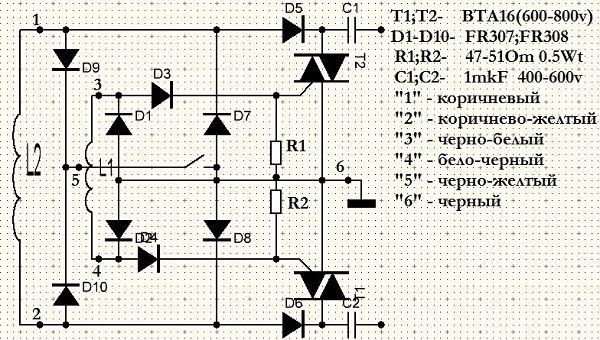

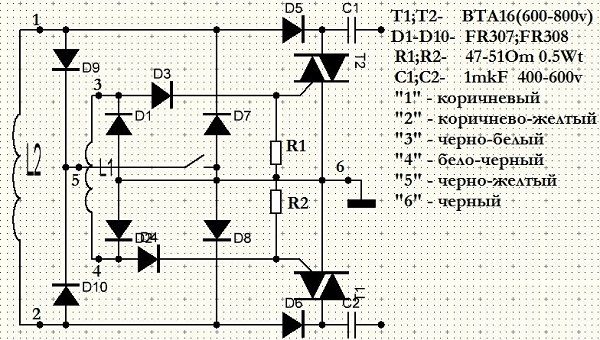

Дмитрий. Фотку схемы то я разместил, но в описании опять запутался.. Вы в коментариях к схеме говорите - " Нумерация проводов по цветам дана для варианта с выносным коммутатором(верхнее фото). Во втором случае надо открутить ванночку с коммутатором и подпаять выводы 1,2,3,4 по схеме к точкам на печатной плате "
Но у меня на двиг. нет выносного комутатора. Так же нет и ванночки с комутатором с печатной платой...
Да и по схеме,как я понял, катушки раздельно намотаны... На схемах совкомоторов напотка последовательно на одном каркасе, и три вывода.. сдесь же четыре. вернее даже пять. (а, нет, скорее пятый вывод не от катушки с 250 витками а вывод под кнопку стоп)



[дмитрий22]

Именно эта схема для Вашего варианта.



[Нестор]

Re:

Именно эта схема для Вашего варианта.

Спасибо! Понял. А катушка на одном каркасе с четырьмя выводами и далее по схеме или все же две?
И меняем катушку ту что одна, те что две на одном сердечнике не трогаем!?



[ovchinnikov 1966]

Re: Re:

Именно эта схема для Вашего варианта.

Спасибо! Понял. А катушка на одном каркасе с четырьмя выводами и далее по схеме или все же две?
И меняем катушку ту что одна, те что две на одном сердечнике не трогаем!?

Мотать одну катушку (та что с мал.каркасом) и паять схему коммутатора (та что указал Дмитрий.



[Нестор]

Re: Re:

Именно эта схема для Вашего варианта.

Спасибо! Понял. А катушка на одном каркасе с четырьмя выводами и далее по схеме или все же две?
И меняем катушку ту что одна, те что две на одном сердечнике не трогаем!?

Мотать одну катушку (та что с мал.каркасом) и паять схему коммутатора (та что указал Дмитрий.

Алексей спасибо. Буду пробовать.



[дмитрий22]

Дима приветствую. В том то и дело, что видел эту катушку в живую. Вскрывал что бы посмотреть. Может каркас новый сделать?

Может мы не об одном и том же. Речь ведь идет об том однокатушечном контакном зажигании, что на фото выше?



[ovchinnikov 1966]

На нём нет кома,датчика- кулачковое зажигание. Сам увидел первый раз.



[Нестор]

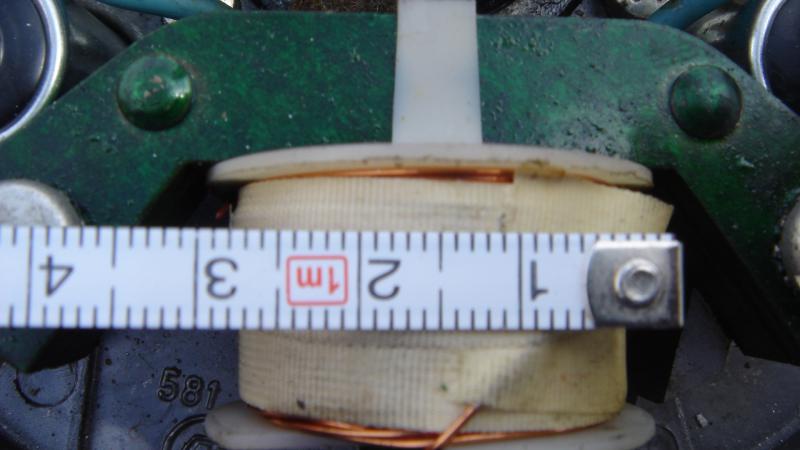

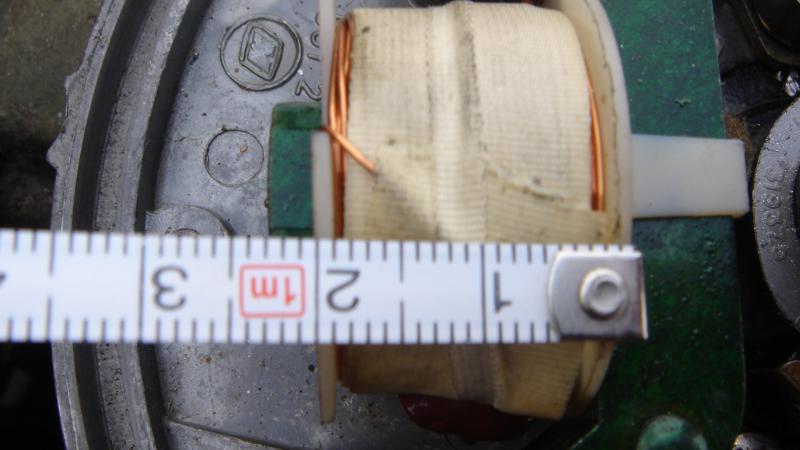

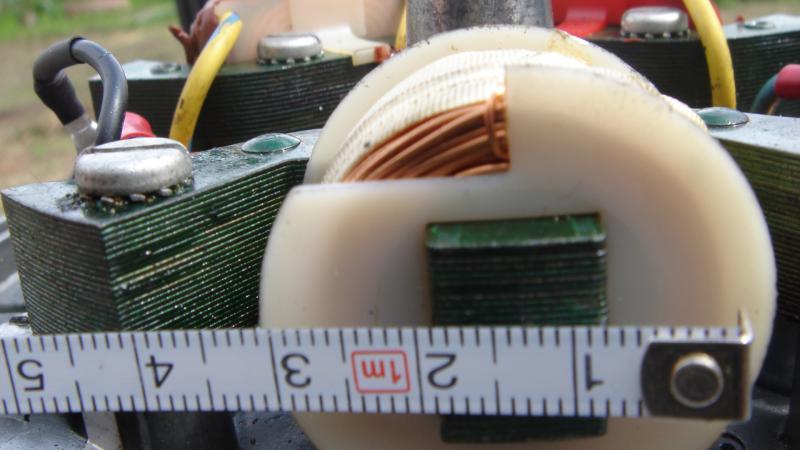

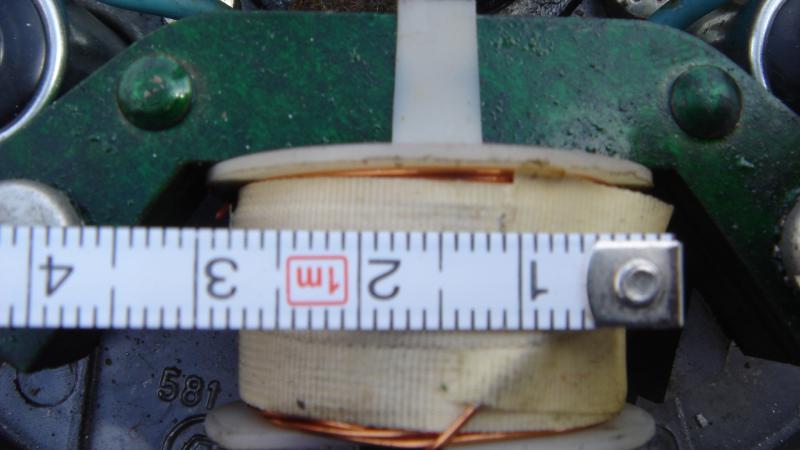

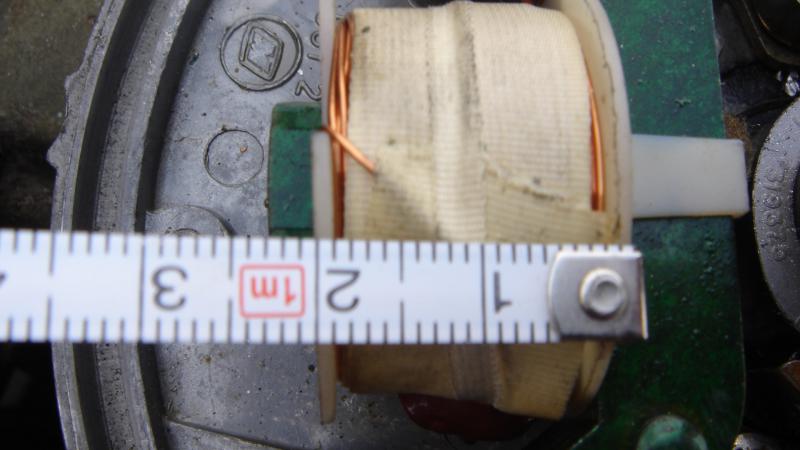

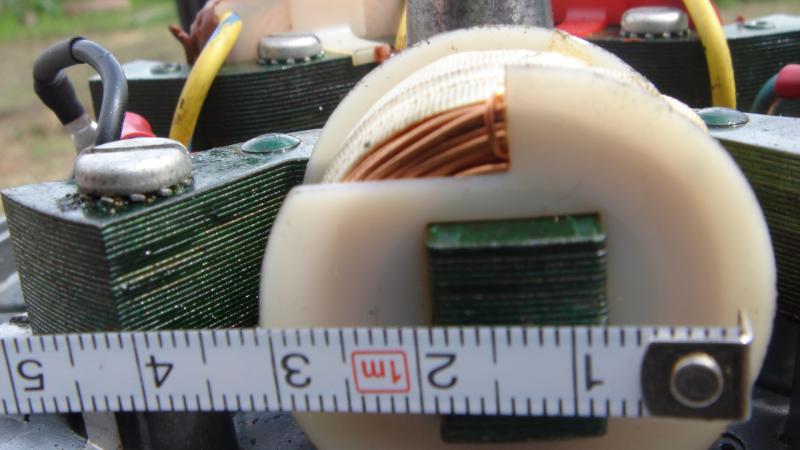

Дмитрий. Вот размер катушки. От катушки провода идут сразу к тлм...



[ovchinnikov 1966]

Дима приветствую. В том то и дело, что видел эту катушку в живую. Вскрывал что бы посмотреть. Может каркас новый сделать?

Может мы не об одном и том же. Речь ведь идет об том однокатушечном контакном зажигании, что на фото выше?

Точно Дима, это я фото не увидел. Влезет 0.12 5500 на этот каркас?



[ромарио]

добрый вечер дмитрий, вопрос к тебе раздобыл детали 6.2 ком 5 вт, 51 0.5вт.fr207.bt151.конденсатор повидимому импортный 2G105 k, 10 мкф 250 вт, провод 0.125 мм какое количество витков лучше мотать



[дмитрий22]

Дима приветствую. В том то и дело, что видел эту катушку в живую. Вскрывал что бы посмотреть. Может каркас новый сделать?

Может мы не об одном и том же. Речь ведь идет об том однокатушечном контакном зажигании, что на фото выше?

Точно Дима, это я фото не увидел. Влезет 0.12 5500 на этот каркас?

Конечно.



[levani8022]

ТЛМ-ки были пробиты,L-2



[levani8022]

перематаль 6700 витков L-2 Сопротивление 1130 Ом искра стала Хорошо. мотор на всех диапозонах работает с перебоями. помогите пожалуйста разобраться в чем проблема!!!
