Re: Надежная схема для МБ-2, МН-1, МВ-1

Вопрос ко всем Гуру электронным. На 143 стр. вопрос по двух кан.зажиганию с кнопкой стоп. Можете схему нарисовать, на больших и средних обор. не глушится аварийной кнопкой. Сейчас на кнопку через диоды от двух блоков.


Вложения

КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

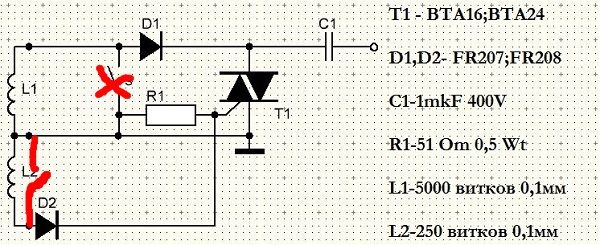

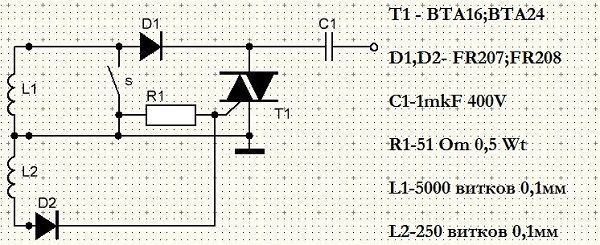

можно попробовать так.


Вложения

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 822
Карма
1 300
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: Надежная схема для МБ-2, МН-1, МВ-1

Основное, это в случае чего не влететь под винт.
Ни чего не погорит в схеме? И главное кнопка одна на два блока, вот такая __/ __


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

L2 я понимаю управляющая обмотка(датчик).в шапке темы тоже написано от точки з через кноп на массу.получается датчик тупо замыкается начало и край обмотки.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 822
Карма
1 300
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: Надежная схема для МБ-2, МН-1, МВ-1

Николай,мне бы на схеме нарисовал, как диоды и т.п. По схеме могём только пальцем водить :D


superiok

старшина 1ст.
Регистрация
22.04.2014
Сообщения
92
Карма
2
Город
Киев
Лодка
Bella 572c
Мотор
mercury 100
Re: Надежная схема для МБ-2, МН-1, МВ-1

vovan944 сказал(а):
На днях купил кнопку с чекой для вихря.(безопасность превыше всего! ) и сегодня прозвонил а она оказывается на размыкание
т.е. со вставленной чекой цепь замкнута а без чеки разомкнута....
зажигание батарейное на коммутаторе 131.3774-01

куда можно поставить кнопку без вреда для коммутатора?
клемму Д на массу уже не замкнешь...

можно ли её поставить в цепь катушки. или Д не замыкать а просто разомкнуть?
на питание думаю нельзя...(а то можно было тупо обесточить коммутатор и все) но думаю кнопка не выдержит... :?

вот кстати кнопка



Аналогично купил такую же кнопку!!! и зажигание на нептун... "она оказывается на размыкание
т.е. со вставленной чекой цепь замкнута а без чеки разомкнута...."подскажите как её правильно поставить... СПАСИБО!!


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

ovchinnikov 1966 сказал(а):
Николай,мне бы на схеме нарисовал, как диоды и т.п. По схеме могём только пальцем водить :D
Леш под маховиком найди провода выходящие с датчика и между ними кнопку на замыкание поставь.нажал кнопку-провода замкнулись.должно получиться.


dimakoslan

гл. кор. старшина
Регистрация
04.11.2013
Сообщения
132
Карма
2
Возраст
37
Город
удора
Имя
дмитрий
Лодка
неман
Мотор
вихрь
Re: Надежная схема для МБ-2, МН-1, МВ-1

Александр Marx сказал(а):
dimakoslan сказал(а):
ВСЕМ ПРИВЕТ. СРОЧНО ВЫРУЧАЙТЕ!!!ПОСТАВИЛ ЗАЖИГАНИЕ ОТ ДМИТРИЯ 22 ПРОЕХАЛ ОКОЛО 20ТИ КИЛОМЕТРОВ И НАЧАЛО ПЕРЕБОИТЬ И И СТРЕЛЯТЬ В КАРБЮРАТОР ОГНЁМ.ВСЕ КОНТАКТЫ НОРМАЛЬНЫЕ,ЧТО ДЕЛАТЬ.МОТОР НУЖЕН СРОЧНО.
Дим, если крепил намертво, проверь интенсивность искры, если в норме как и было, осмотри не сместилось ли платформа. Еще, важно, не срезало ли шпонку на маховике, тогда тот самый эффект и будет.....
Так бывает, причины в том, что не угадал с опережением.... и от этого отдача, шпонка срезается, (размещение платформы с катушками не совсем правильно) Убит конус коленвала, или слабо затянул, что так же в совокупности с конусом дает срез шпонки. Осмотри, и все поймешь.
всё спасибо разобрался.была срезана шпонка


Пират

мичман
Регистрация
20.07.2013
Сообщения
161
Карма
7
Имя
Саня
Лодка
Казанка 5
Мотор
Вихри...
Re: Надежная схема для МБ-2, МН-1, МВ-1

Александр Бузин сказал(а):
Привет всем! у меня такой вопрос. Собрал схему для мв-1, заводить пока не пробовал только проверял искру, искра есть но не так как хотелось бы. Если интенсивно крутить маховик рукой, то на одной свече искра проскакивает на другой не видно,если дергать шмыргалкой то искра на обеих свечах синяя и с щелчком. Это так должно быть? меня больше интересует вопрос должна-ли проскакивать искра от плавного вращения маховика рукой? Мотал катушки L1=7000 L2=2000 витков, проводом 0,14.
скорее всего так и должно быть,от плавного вращения маховика врядли ты искру увидишь,вот только почему у тебя на одной свече искра проскакивает а не на обеих,по сути должно быть на обеих...


Александр Бузин

капитан 3-го ранга
Регистрация
31.03.2012
Сообщения
935
Карма
35
Возраст
39
Город
РТ Зеленодольск
Имя
Саня
Лодка
"Казанка-М"
Мотор
Ветерок-8э, Tohatsu M18
Re: Надежная схема для МБ-2, МН-1, МВ-1

Пират сказал(а):
Александр Бузин сказал(а):
Привет всем! у меня такой вопрос. Собрал схему для мв-1, заводить пока не пробовал только проверял искру, искра есть но не так как хотелось бы. Если интенсивно крутить маховик рукой, то на одной свече искра проскакивает на другой не видно,если дергать шмыргалкой то искра на обеих свечах синяя и с щелчком. Это так должно быть? меня больше интересует вопрос должна-ли проскакивать искра от плавного вращения маховика рукой? Мотал катушки L1=7000 L2=2000 витков, проводом 0,14.
скорее всего так и должно быть,от плавного вращения маховика врядли ты искру увидишь,вот только почему у тебя на одной свече искра проскакивает а не на обеих,по сути должно быть на обеих...
не знаю Пират, может так и должно быть,эту схему делал сам,с помощью форума,раньше ничего подобного не делал. :unknown:


vovan944

капитан 1-го ранга
Регистрация
16.05.2013
Сообщения
1 752
Карма
71
Город
Астраханская обл. Астрахань
Имя
Владимир
Лодка
Казанка-М, Казанка-5
Мотор
Москва-М, Вихрь 25,30 Ветерок 8 75г. и Ветерок-12Р 95г. Suzuki DT15, Yamaha 40XWS
Re: Надежная схема для МБ-2, МН-1, МВ-1

А на батарейном зажигании можно сделать ограничитель оборотов ? например на 6000 тыс!? :?


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Александр Бузин сказал(а):
Привет всем! у меня такой вопрос. Собрал схему для мв-1, заводить пока не пробовал только проверял искру, искра есть но не так как хотелось бы. Если интенсивно крутить маховик рукой, то на одной свече искра проскакивает на другой не видно,если дергать шмыргалкой то искра на обеих свечах синяя и с щелчком. Это так должно быть? меня больше интересует вопрос должна-ли проскакивать искра от плавного вращения маховика рукой? Мотал катушки L1=7000 L2=2000 витков, проводом 0,14.
Попробуй сменить свечу, которая на малых оборотах не даёт искры.
Тож сталкивался с таким эффектом при прокрутке шмыргалкой типа на холостых.
От руки при при таких витках, хороших магнитах и правильных зазорах между маховиком и сердечником
искра будет.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Надежная схема для МБ-2, МН-1, МВ-1

vovan944 сказал(а):
А на батарейном зажигании можно сделать ограничитель оборотов ? например на 6000 тыс!? :?
А зачем?


vovan944

капитан 1-го ранга
Регистрация
16.05.2013
Сообщения
1 752
Карма
71
Город
Астраханская обл. Астрахань
Имя
Владимир
Лодка
Казанка-М, Казанка-5
Мотор
Москва-М, Вихрь 25,30 Ветерок 8 75г. и Ветерок-12Р 95г. Suzuki DT15, Yamaha 40XWS

КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

это к Алексею автору мультипроцессорного зажигания.он сможет.


serge77

старшина 1ст.
Регистрация
05.11.2012
Сообщения
96
Карма
2
Возраст
46
Город
Россия , Приозерск
Имя
Сергей
Лодка
Казанка-М
Мотор
Нептун 23(3)
Re: Надежная схема для МБ-2, МН-1, МВ-1

Всем Привет!
Скажите,кто знает,что будет,если перепутать при подключении к коммутатору начало и конец управляющей обмотки(катушка намотана на одном каркасе)т.е. точку 2 катушки подключить к 3 коммутатора,а точку 3 катушки к 2 коммутатора?


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

ничего.я залил комутатор эпоксидкой.а провода забыл какой куда.методом тыка пробовал.ничего не сгорело.у меня было -в одном положении искры вообще нет.в другом то есть слабая то вообще нет.и в третьем как положено на обоих нормальная искра.


vovan944

капитан 1-го ранга
Регистрация
16.05.2013
Сообщения
1 752
Карма
71
Город
Астраханская обл. Астрахань
Имя
Владимир
Лодка
Казанка-М, Казанка-5
Мотор
Москва-М, Вихрь 25,30 Ветерок 8 75г. и Ветерок-12Р 95г. Suzuki DT15, Yamaha 40XWS
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
это к Алексею автору мультипроцессорного зажигания.он сможет.
у меня с индуктивным датчиком обычное


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

черт его знает на иномарках же есть.и на мб-23 вроде что то было.поищи в поиковике


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 322
Карма
118
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 2шт. Ветерок-8
Re: Надежная схема для МБ-2, МН-1, МВ-1

vovan944 сказал(а):
А на батарейном зажигании можно сделать ограничитель оборотов ? например на 6000 тыс!? :?
Вов, так делай микропроцессорное, как у меня например. Всего-то в разрыв цепи "датчик-коммутатор" поставить контроллер. ;) Ну у меня правда с датчиком холла, схема Сарумана. Работает просто супер! И ограничитель оборотов есть, проверял. Схема-то простая!


vovan944

капитан 1-го ранга
Регистрация
16.05.2013
Сообщения
1 752
Карма
71
Город
Астраханская обл. Астрахань
Имя
Владимир
Лодка
Казанка-М, Казанка-5
Мотор
Москва-М, Вихрь 25,30 Ветерок 8 75г. и Ветерок-12Р 95г. Suzuki DT15, Yamaha 40XWS
Re: Надежная схема для МБ-2, МН-1, МВ-1

IGNAT сказал(а):
vovan944 сказал(а):
А на батарейном зажигании можно сделать ограничитель оборотов ? например на 6000 тыс!? :?
Вов, так делай микропроцессорное, как у меня например. Всего-то в разрыв цепи "датчик-коммутатор" поставить контроллер. ;) Ну у меня правда с датчиком холла, схема Сарумана. Работает просто супер! И ограничитель оборотов есть, проверял. Схема-то простая!
а на индуктивном датчике работает?


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 322
Карма
118
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 2шт. Ветерок-8
Re: Надежная схема для МБ-2, МН-1, МВ-1

vovan944 сказал(а):
а на индуктивном датчике работает?
Нужна определённая скважность сигнала, обеспечивается шторкой. Не, точнее длительность сигнала, отсюда прога и расчитывает УОЗ.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Кость а схема правда простая?меня хватает только на простенькие.я читал там програматор нужен.короче морочно наверно.


vovan944

капитан 1-го ранга
Регистрация
16.05.2013
Сообщения
1 752
Карма
71
Город
Астраханская обл. Астрахань
Имя
Владимир
Лодка
Казанка-М, Казанка-5
Мотор
Москва-М, Вихрь 25,30 Ветерок 8 75г. и Ветерок-12Р 95г. Suzuki DT15, Yamaha 40XWS
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
Кость а схема правда простая?меня хватает только на простенькие.я читал там програматор нужен.короче морочно наверно.
схема простая как программатора так и микропроцессора
там и схемы есть для печатки
переноси и трави


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 322
Карма
118
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 2шт. Ветерок-8
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
Кость а схема правда простая?меня хватает только на простенькие.я читал там програматор нужен.короче морочно наверно.

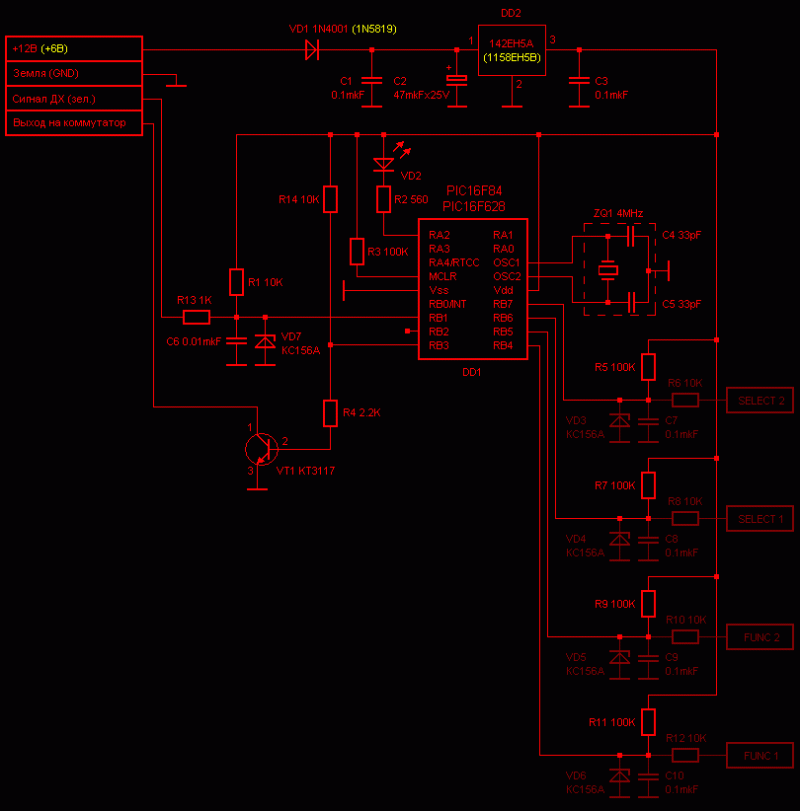

Программатор конечно нужен, но сложностей особых нет. Вот схема. Но лучше наверное это обсуждать в соответствующей теме. Если Алексей не будет против :oops: ....


Вложения
