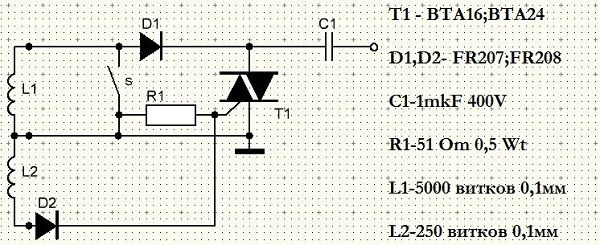

Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Как и предполагал, Ямаха с сюрпризом.... Всего лишь ноги отформовать, и этого бы не случилось.
Жестко залита схема, и площадь конденсатора, расширения.... УВЫ Проблема решена!
Все работает!!!
Пропаял ту самую ногу.



[homa70]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Емкость на выходе попробуй уменьшить
или кол-во витков уменьшить

Спасибо, все получилось. Намотал 5000 и 300, и емкость одна на выходе. Перебоев в работе двигателя не обнаружил. Попутно вопрос: какой зазор на свечах рекомендуется? (было 0.45-плохо, сделал 0.6 стало лучше) Катушки от китайского скутера.



[Александр74]

Re: Надежная схема для МБ-2, МН-1, МВ-1

не всё так просто. на маховике от МВ-1 при правильном подключении катушек УОЗ будет градусов на 20 раньше. выход такой, либо перемещать катушки (для основания мб-2 не получится) либо переделывать рычаг.

ps. Дмитрию бы отметить этот момент в описании. для связки: платформа мб-2 с маховиком мв-1

Pilot-by
Все верно, если маховик от контактного, основание от электронного, то....
Не будет искры в нужный момент, из за смещения катушек, несоответствие... с расположением магнитов на маховике.
Что бы понять в чем проблема, положите перед собой два маховика, от электронного и от контактного, шпоночным пазом в одну сторону и сравните. Лечится установкой маховика от электронного зажигания.
И все станет понятно!
Для решения этой проблемы (если маховик от контактного) не менять,то, сместить катушку в правильное положение, Дмитрий писал об этом в теме.



[ovchinnikov 1966]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий есть вопрос.Делаю двух.кан.На этой схеме можно вта24 поставить на один общий радиатор?Радиатор изолировать от массы?
Спасибо



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Нет. Изолировать не нужно.



[ovchinnikov 1966]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо.И какая мин. площадь радиатора?Почему нельзя на большой общий, если радиатор будет прикручен на массу?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Откуда вообще радиаторы-то взялись? Зачем они там?



[ovchinnikov 1966]

Re: Надежная схема для МБ-2, МН-1, МВ-1

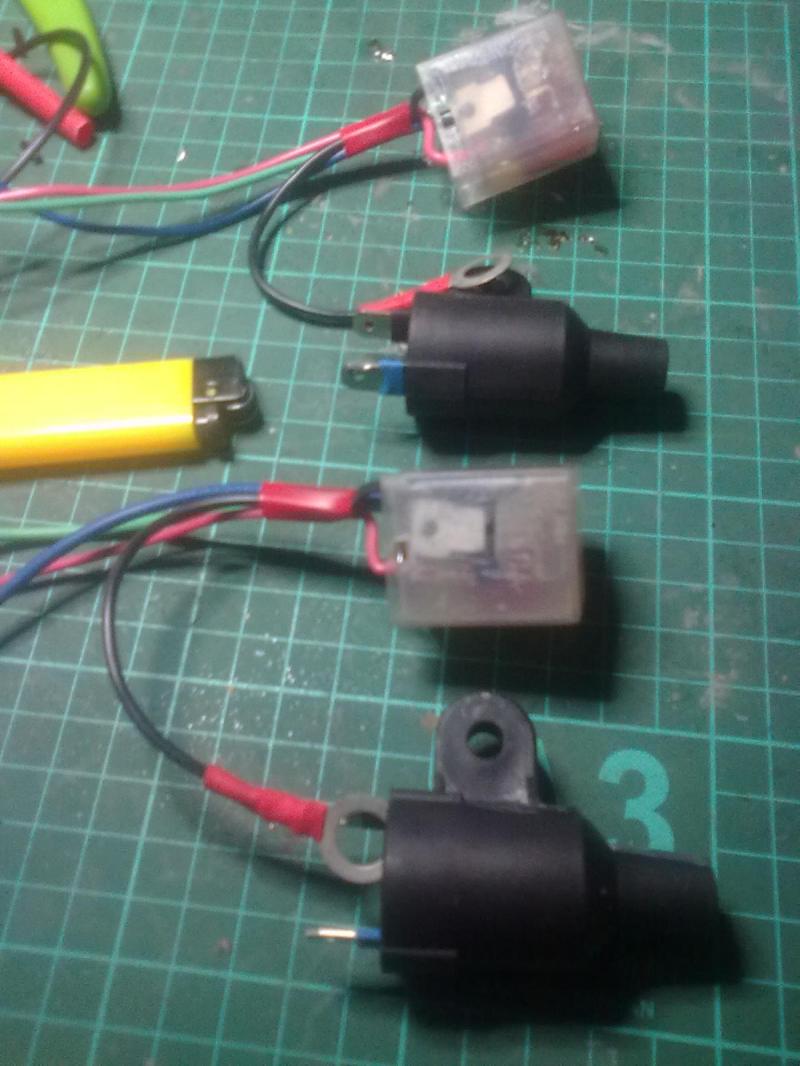

Дима, по привычке.Если есть такой корпус думал нужен радиатор.Если нет , так схема совсем миниатюрная.Схема собрана правильно? От чего корпус подойдет из подручных средств?Фото плохое, с телефона.
Спасибо



[Калашников]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Огромное спасибо Дмитрию за ОБУЧЕНИЕ изготовления зажигания.Прекрасно работает с маховиком от МБ-1



[ovchinnikov 1966]

Re: Надежная схема для МБ-2, МН-1, МВ-1

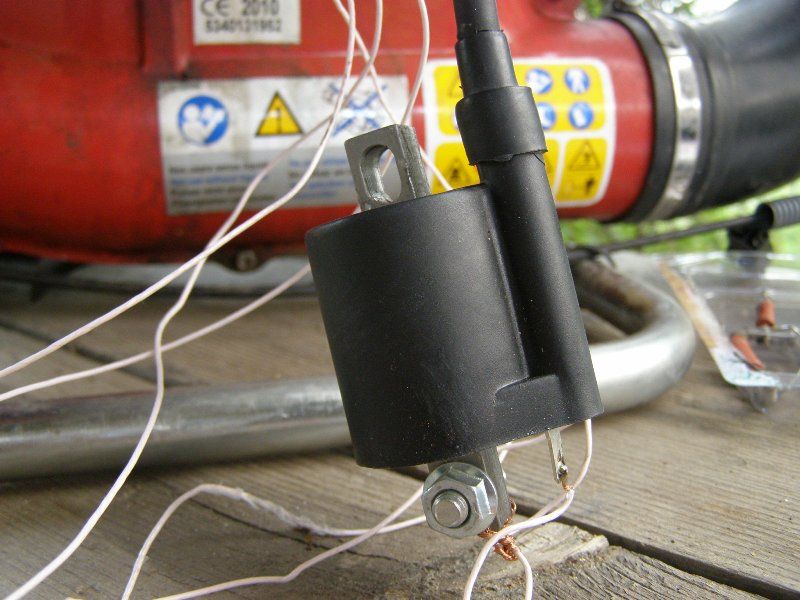

Вот такие китай катушки от скутера кто пытал в место ТЛМ?Или оно того не стоит?



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1

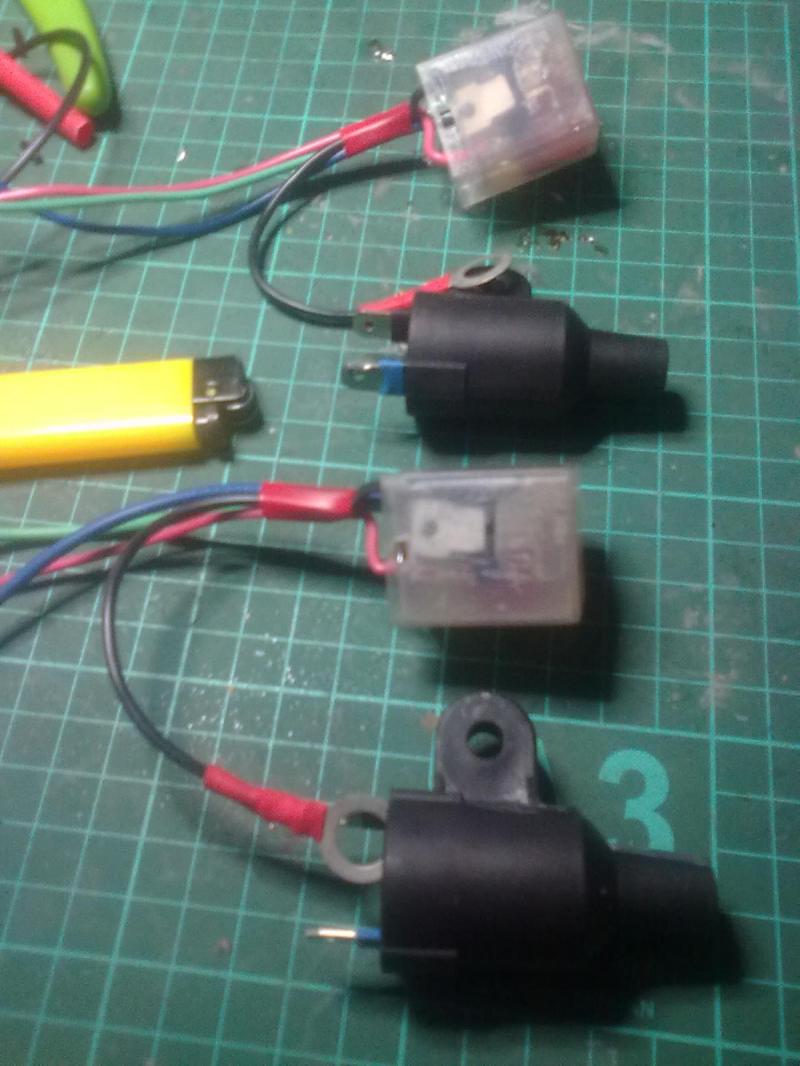

Ставил вот такие (фото) на бензопилы и на Вихрь...
Все не плохо работает, те что меньше на твоем фото, не приходилось....
Чем меньше катушка, мое мнение, тем миниатюрнее провод в ней, соответственно меньше железо и интенсивность искры.
Долговечность и надежность под вопросом....



[ovchinnikov 1966]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Александр, эти катушки с двигателя бенз.генератора 750 - 950 Вт) http://www.siltehkom.ru/product/220_kat ... 750_950_vt

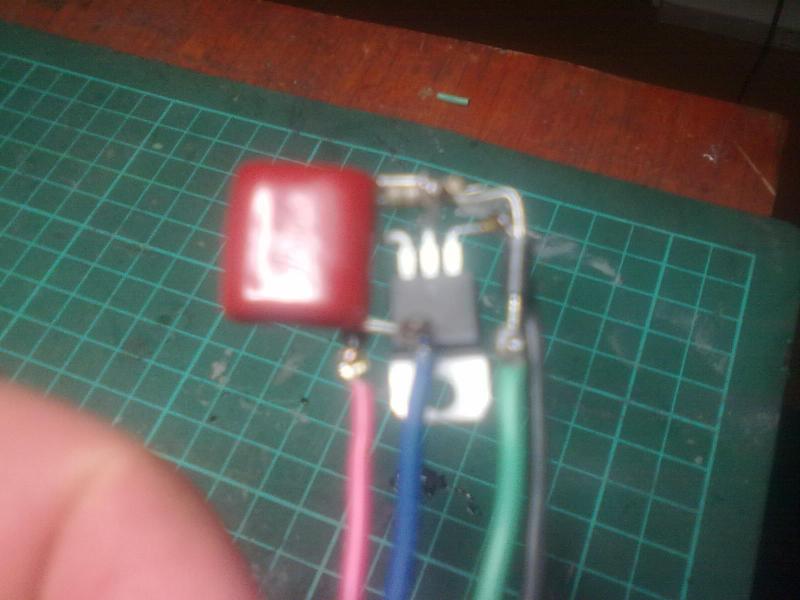

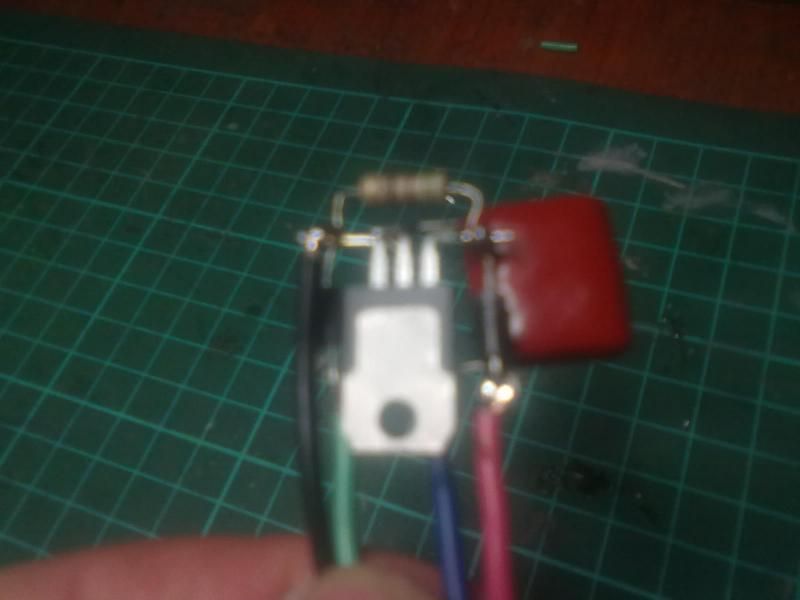

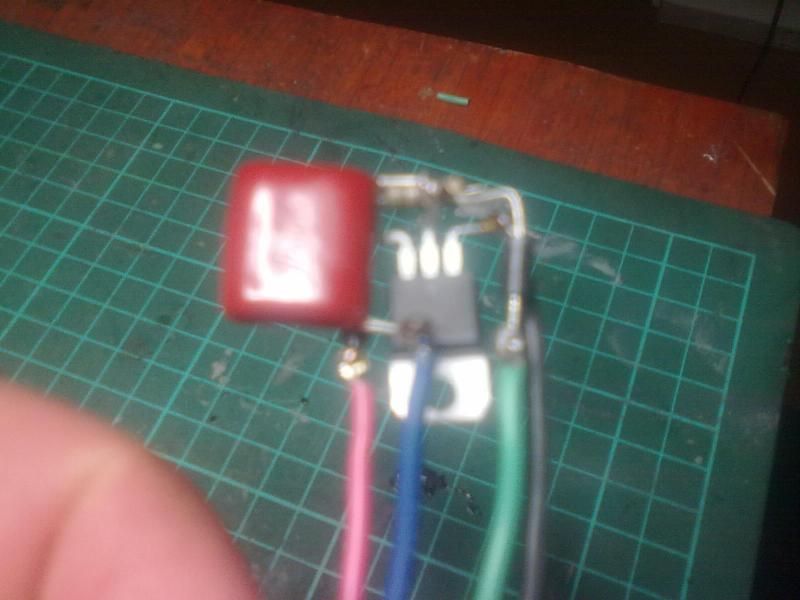

Ребята посмотрите фото , правильно спаял?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Александр, эти катушки с двигателя бенз.генератора 750 - 950 Вт) http://www.siltehkom.ru/product/220_kat ... 750_950_vt

Ребята посмотрите фото , правильно спаял?

Правильно.



[Калашников]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дима .нашёл причину.Дело в варисторе видать в магазине нету замену всучили,откусил варистор и всё заработало на ура.Теперь буду искать варистор по номиналу.Ещё раз спасибо за эту ветку.



[КОЛЕБАСС]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий здравствуйте.собрал зажигалку по вашей схеме.перепутал по ходу все что можно.первое концы и начала катушек.второе массу кинул на д2.соответственно провод который идет от катушки на д2 припаял на массу.но есть одно но. искра есть даже от проворота маховика рукой.заводить не пробовал.паял по памяти в гараже вот и напутал .а искра убойная.



[КОЛЕБАСС]

Re: Надежная схема для МБ-2, МН-1, МВ-1

и еще огромное человеческое спасибо таким людям как вы и естественно лично вам.ваши труды реально облегчают жизнь многим водомоторникам.



[КОЛЕБАСС]

Re: Надежная схема для МБ-2, МН-1, МВ-1

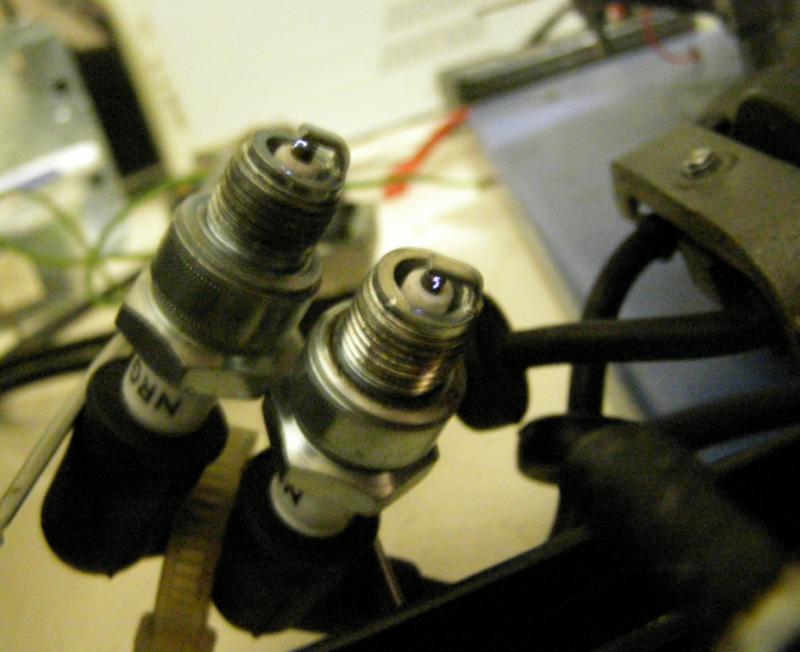

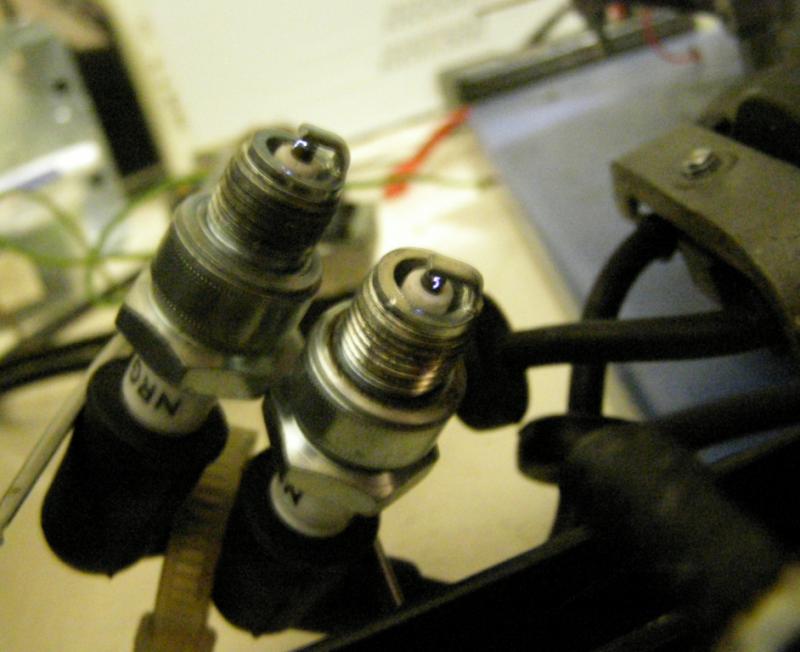

сегодня подсоеденил как надо.искра без колпачка прошивает 2см.кстати вопрос в этой схеме можно менять колпаки местами?у меня мотор завелся в обоих случаях.



[КОЛЕБАСС]

Re: Надежная схема для МБ-2, МН-1, МВ-1

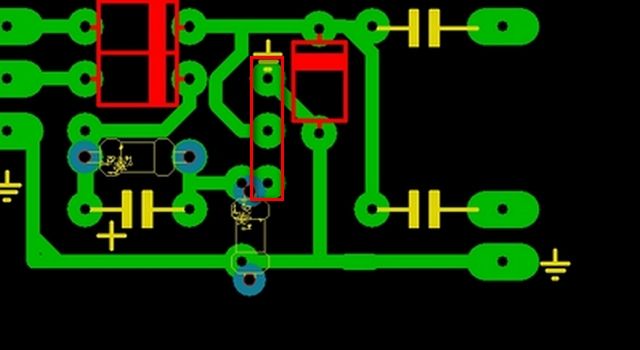

вот мой вариант платы может кому нибудь сэкономит время



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

за старания - молодец, но вариант неудачный, совсем.



[КОЛЕБАСС]

Re: Надежная схема для МБ-2, МН-1, МВ-1

делал на вынос.а как я плату изготавливал.....нервов сколько.а готовую просить постеснялся



[КОЛЕБАСС]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Pilot-by а в чем недостаток.и не будет ли у вас удачного варианта желательно в lay.?



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

само удачно - вообще без платы, навесной монтаж. по типу как у ovchinnikov 1966.

недостаток.... много раз описывали. близко дорожки высоковольтной части и управляющей. плата отсыреет.



[КОЛЕБАСС]

Re: Надежная схема для МБ-2, МН-1, МВ-1

плата залита лаком и помещена в корпус.коробочка фиг его от чего.а делал отдельно на клемах чтоб в случае чего не снимая маха заменить.а навесной монтаж ну нет у меня воображения навесу детальки слепить.я пока эту рисовал еле разобрался от чьей ж...пы ноги.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

сделал и сделал. но на будущее.... вот такие нюансы.



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дима .нашёл причину.Дело в варисторе видать в магазине нету замену всучили,откусил варистор и всё заработало на ура.Теперь буду искать варистор по номиналу.Ещё раз спасибо за эту ветку.

Если не секрет, о каком варисторе речь?
Может упустил что, но в схеме его нет....
