Микропроцессорная система зажигания для ПЛМ

[lapan]

SB1 только для установки 25 гр. С магнитами все нормально будет.



[Alexsey625]

Здравствуйте lapan. Чувствую уже надоел , но так и непонял когда и зачем нажимать SB1 и в каком положении нужно зафиксировать пластину УОЗ?



[lapan]

SB - перемычка, для установки угла 25 градусов перед запуском движка. т.е. замкнули перемычку и без пика выставили максимальный угол, в Вашем случае 25, после перемычку разомкнули и старт..



[JonyBest]

Можно исходники на 30 градусов. Все равно кварц не пускается.



[lapan]

Можно исходники на 30 градусов. Все равно кварц не пускается.

Попробуй эту прошивку



[plotter]

А в чем преимущество этой схемы перед обычной механикой?



[Alexsey625]

SB - перемычка, для установки угла 25 градусов перед запуском движка. т.е. замкнули перемычку и без пика выставили максимальный угол, в Вашем случае 25, после перемычку разомкнули и старт..

Привет Павел. Хочется мне собрать эту схему , но всёравно я невъезжаю зачем дёргать перемычку перед запуском движка если аккума у меня нет , а питание появится после запуска , а нельзя ли в программе учесть эту синхронизацию? чтоб дёрнул и поехал.



[lapan]

Тебе на тоху максимальный уоз надо 25 градусов,
1.замкнул перемычку без пика
2.выставил 25 градусов до вмт стробоскопом
3.зафиксировал зажигание
4.разомкнул перемычку, поставил пик и заводи..



[Alexsey625]

Спасибо Павел теперь всё понял. А нельзя без стробоскопа сдвинуть УОЗ на столько же на сколько оно сдвигается ручкой открытия дросселя на румпеле?



[lapan]

Если ты уверен что будет 25, то можно.



[Alexsey625]

Я неуверен , что будет 25 ,но ведь такой максимальный УОЗ заложен заводом изготовителем , а контроллер ещё более неувеличит УОЗ ? А катушки зажигания можно применить от бензопилы Урал они там маленькие и лёгкие ?



[lapan]

...а контроллер ещё более неувеличит УОЗ ?

Нет.

А катушки зажигания можно применить от бензопилы Урал они там маленькие и лёгкие ?

Только провода силиконовые придется ставить.



[avatar-o]

Здравствуйте Павел.У меня вихрь 30, ЭСЗ МБ-22А, подскажите можно ли использовать катушку датчика с моего зажигания в X1.2, и с какой из двух силовых частей работает X1.2? Если я буду использовать оптодатчик, то какой посоветуете и какие дажны быть для него шторки?



[yoric]

Здравствуйте!
Павел, можно вопрос по оптодатчику? Какие элементы, как с паразитной засветкой? В реале эксплуатировался? На ярком солнышке, на нагретом моторе)) МЫшиные не приспособить?



[Alexsey625]

JonyBest получилось ли у вас запустить схему? Я тоже собрал, подаю с генератора 100Гц на опторазвязку на входе контроллера импульсы присутствуют, а на выходе нет, генерации на кварце тоже нет, пробовал все прошивки. А в конфигурации при прошивке контроллера нужно чтонибудь менять?



[lapan]

Здравствуйте!
Павел, можно вопрос по оптодатчику? Какие элементы, как с паразитной засветкой? В реале эксплуатировался? На ярком солнышке, на нагретом моторе)) МЫшиные не приспособить?

Ик диод и фототранзистор я ставил из старой мышки. Оптика под маховиком, проблем нет.



[JonyBest]

JonyBest получилось ли у вас запустить схему? Я тоже собрал, подаю с генератора 100Гц на опторазвязку на входе контроллера импульсы присутствуют, а на выходе нет, генерации на кварце тоже нет, пробовал все прошивки. А в конфигурации при прошивке контроллера нужно что нибудь менять?

Нет. Что то эти прошивки под данной схемой не завелись... Не пускается кварц.



[Alexsey625]

Нет. Что то эти прошивки под данной схемой не завелись... Не пускается кварц.

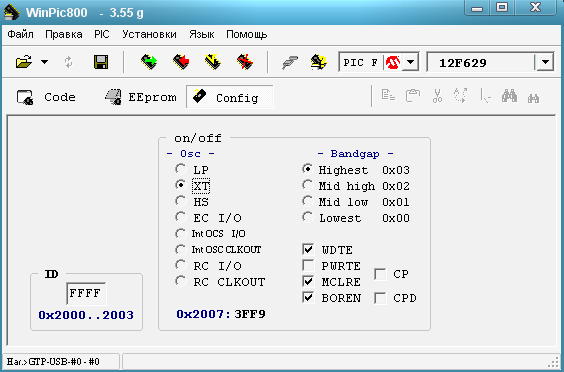

Подозреваю что в кофигурации чтото мы нето выставляем. Прикрепляю скрин программирования.
Павел подскажи нам чтонибудь.



[lapan]

mclr и boren снять галки, т.е. OFF...



[Alexsey625]

mclr и boren снять галки, т.е. OFF...

Перепрошил непомогло.



[Alexsey625]

Всем привет. Сегодня наконец увидел импульсы на выходе контроллера но есть вопросы. Контроллер у меня в so8 корпусе а кварц использовал керамический 3 выводной. Подав с генератора 100гц подал питание на контроллер и на выходе увидел импульсы, меняю частоту генератора, на выходе контроллера тоже изменяется. Если дотронуться щупом осцилографа до выводов кварца контроллер похоже зависает и на выходе контроллера импульсы пропадают и больше не появляются до повторной подачи питания, а ещё при переключении частоты генератора с 100гц в сторону увеличения иногда подвисает, иногда при включении питания подвисает. Как поправить чтоб работал стабильно?



[Duglas1]

Всем привет. Очень интересная и познавательная тема. Внимательно все перечитал и появились вопросы к Павлу. Я так понял в названиях прошивок 30, 25 это максимальный угол опережения. Если так то для Москвы10,М и 12,5 прошивка 40 гр. существует? Если есть то где найти. И еще вопросик при установки зажигания с оптическим датчиком выставляется например 40 гр. когда шторка входит в датчик или на выходе? И еще не нашел результата испытаний при пуске двигателя без аккума.



[Duglas1]

Еще вопрос к Iapan. Какой на шторке угол открытого датчика? Имеет значение этот угол?
Надеюсь Павел просматривает свою тему.



[FBTron]

Здравствуйте.Тема интересная друзья, спасибо большое, за интересную реализацию, начал повторять, но к сожалению, ссылка на прошивки перестала работать. Могу предоставить место для хранения.



[Amarant]

кто подскажет на двигатель 4т одноцилиндровый 100куб с индуктивным датчиком можно такой девайс поставить и какая прошивка для этого нужна
