ggi сказал(а):
Константин (ИГНАТ), если оставить стандартные катушки и собрать по этой схеме выпрямитель.
Ничего не могу сказать по этому поводу, я не настолько силён что бы только по принципиалке определить работоспособность и надёжность этой схемы. :pardon: Пока на практике не испытаю, то ничего сказать не могу. Но меня устраивает и обычный шунтирующий регулятор.


se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
смотрю на творчество Константина и приятно изумляюсь.. есть чему и у кого поучится) Молодец!


se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
Костя, хочу совета небольшого спросить) разобрал всё магдино.. размотал все катушки.. хотел перемотать проводлм с одинакомым сечение. все 4-ре.. счас столкнулся с делемой. родного провода, нежного сечения, под руками нет. принесли провод 1.2 в диаметре.. :) намотал в ручную одну катушку.. пыхтел аж вспотел.. вошло 112 витков.. призадумался.. этого не хватит, чтоб каждая катуха выдала номинал.. вот и решил у тебя сппросить, а если две катушки по 112 витков пустить последовательно и на свой мост.. и вторую пару также.. я вот незнаю не мерел не разу.. скока выдаёт катушка вольт переменки без нагрузки. чтоб пересчитать вольт виток...
видул чей то видео тест. там вольтметр показывал 18 вольт получается 18 /160 =0.11вольта. а у меня с катушки выйдет 112*0.11= 12.3 вольта.. ни туда ни сюда..
собрать две последовательно.. многовато..
вот и думаю.. отмотать чтоб было прим 9 вольт на каждой.. и две последовательно.. а две пары последовательно соеденённых спаралелить... намудрил кароче)))

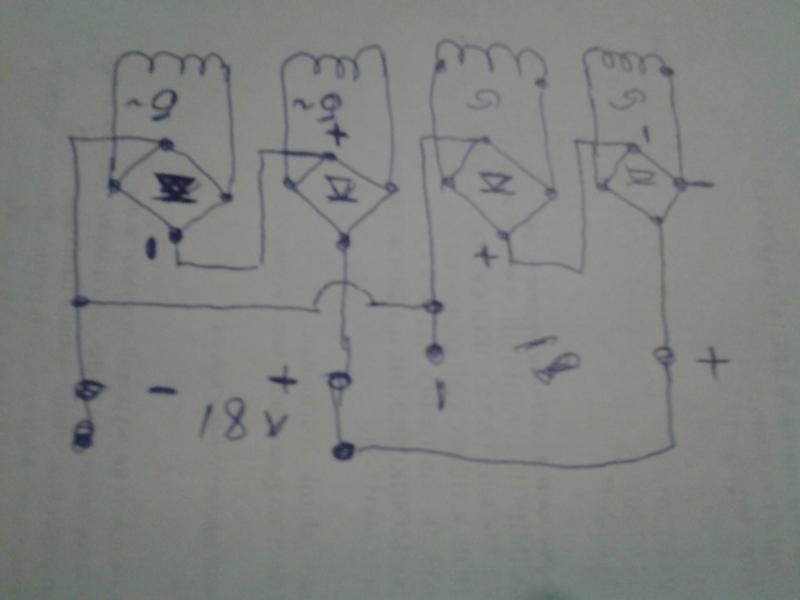

лучше нарисую


Вложения

se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
это чтоб последовательно не мотать..) на выходе стабилизатор ограничитель на 14.2 вольта.. В итоге намотал 4 катухи по 83 витка.. буду пробовать........


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 322
Карма
118
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 2шт. Ветерок-8
se99re99 сказал(а):
это чтоб последовательно не мотать..) на выходе стабилизатор ограничитель на 14.2 вольта.. В итоге намотал 4 катухи по 83 витка.. буду пробовать........
Сергей, а на базе какого магдино делаешь генератор и с каким маховиком? Если на базе МВ-1 и его же маховика (можно от МБ-22), то очень хорошо. Если получилось по 83 витка, умножим на четыре, получим 332 витка. Вполне будет неплохо при последовательном соединении. Я бы так и оставил. Но лучше чуть побольше намотать, где -нибудь по 90- 100 витков. По напряжению сильно не заморачивайся, всё зависит от нагрузки на генератор. И поставь один шунтирующий ограничитель.


se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
IGNAT сказал(а):
se99re99 сказал(а):
это чтоб последовательно не мотать..) на выходе стабилизатор ограничитель на 14.2 вольта.. В итоге намотал 4 катухи по 83 витка.. буду пробовать........
Сергей, а на базе какого магдино делаешь генератор и с каким маховиком? Если на базе МВ-1 и его же маховика (можно от МБ-22), то очень хорошо. По напряжению сильно не заморачивайся, всё зависит от нагрузки на генератор. И поставь один шунтирующий ограничитель.
Магдино и маховик МВ-1.. выпримители+ стабилизатор+ограничитель по напряжению обязательно.. счас пока скока намотал оставлю.. заведу померю потом решу чё делать. добавлятть витков или нет.. пока нет условий чтоб завести .. зимма!!!! :)
перемотать недолго.. 2 часа ушло на 4 катушки.. )


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
22 468
Карма
4 451
Возраст
40
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь25 хонда40а(была)Mariner60 bigfoot

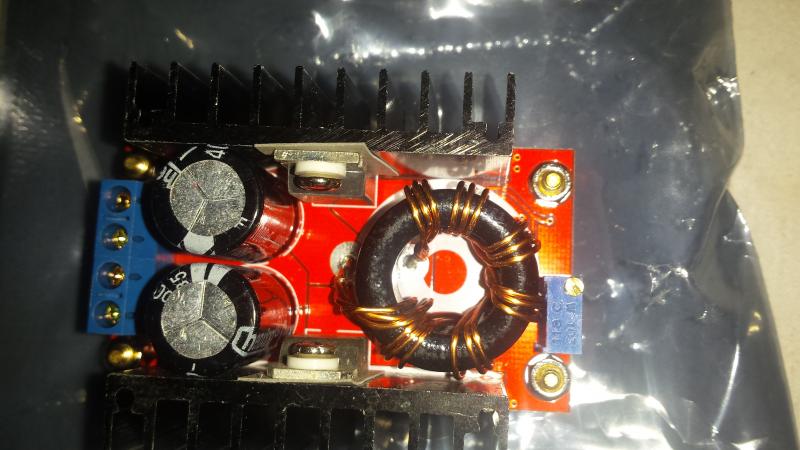

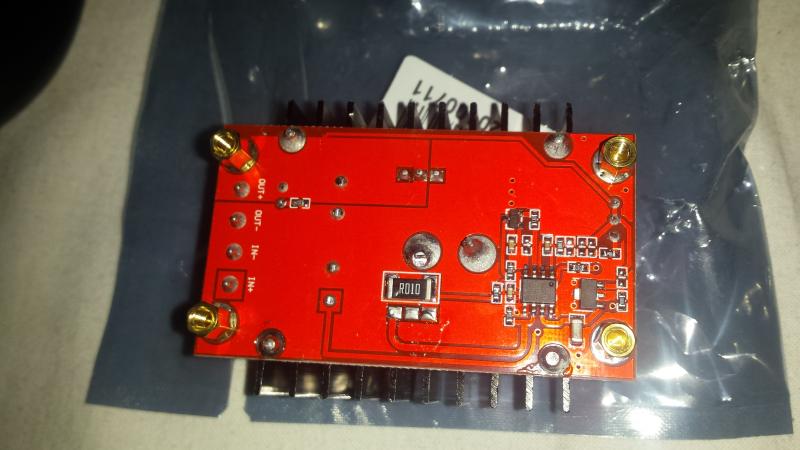

Вот токой стабилизатор прислали за 3.50$ 150ват регулировка от 10 до 30вольт правдо неиспытал есчё


Вложения

se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
эта схема может и выдаст 150 Вт, а вот гена вихря.. наврятли. Какое минимальное входное напряжение у этого дивайса?


mura555555

капитан 1-го ранга
Регистрация
24.08.2015
Сообщения
22 468
Карма
4 451
Возраст
40
Город
Ратомка Беларусь
Имя
Андрей
Лодка
Кефаль(была) плоскадонка дерево (была)калибри330 (была)прогресс2м(был)Афалина 460
Мотор
ветер8,12(умер на троллинге) стрела( была переделана первая на гибрид)ветерок гибрид, вихрь25 хонда40а(была)Mariner60 bigfoot
10вольт


se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
IGNAT сказал(а):
se99re99 сказал(а):
В итоге намотал 4 катухи по 83 витка.. буду пробовать........
Сергей, а на базе какого магдино делаешь генератор и с каким маховиком? Если на базе МВ-1 и его же маховика (можно от МБ-22), то очень хорошо. Если получилось по 83 витка, умножим на четыре, получим 332 витка. Вполне будет неплохо при последовательном соединении. Я бы так и оставил. Но лучше чуть побольше намотать, где -нибудь по 90- 100 витков. По напряжению сильно не заморачивайся, всё зависит от нагрузки на генератор. И поставь один шунтирующий ограничитель.
Костя в и тоге домотал я все 4 катушки .. счас на каждой из них 100 витков проводом 1.2 . Сегодня удалось погонять мотор в бочке. на холостых каждая катушка выдаёт 2.3-2.5 вольта.. переменки. при 1500 - 2000 оборотах 4.2 - 4.5 вольт на каждой. Вроде что-то получилось! ) Теперь мост на каждую и стабилизатор.. думаю с зарядкой АКБ вопрос решён! Костя идею дароботки гены брал у тебя.. спасибо..


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 322
Карма
118
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 2шт. Ветерок-8
Зачем мост на каждую катушку? Витков-то всего по 100. Надо последовательно и на один мост. Получиться 400 витков проводом 1,2 . Ну или хотя бы пары на каждом роге параллельно, а получившиеся пары рогов последовательно. Или наоборот. Напряжение мерил наверняка без нагрузки? Теперь попробуй подключить к катушке лампочку автомобильную на 5 ватт и увидишь как просядет напряжение. Заряжающийся акум это тоже нагрузка, и если напряжение генератора будет меньше чем напряжение акума, то зарядки не будет вообще. Это особенно проявляется на пониженных оборотах мотора, поэтому и надо увеличивать количество витков в генераторе для повышения напряжения. При последовательном соединении общее количество витков получается из суммы витков на каждой катушке. Напряжение без нагрузки такого генератора будет достаточно высокое, так и должно быть. С нагрузкой просядет.


se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
Ага.. канечно просядет.. Завтра мосты прикуплю потом посмотрю как лучше. Или на каждом роге паралельно и потом два рога последовательно или на каждом роге последовательно а патом паралелить..
Хотя хотел все 4 последовательно.. но только после мостов.. :sorry:


se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
Кто как стабилизировал напругу гены? Есть испробованные проверенные схемы? Напруга на выходе гены 35-40 вольт..


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
se99re99 сказал(а):

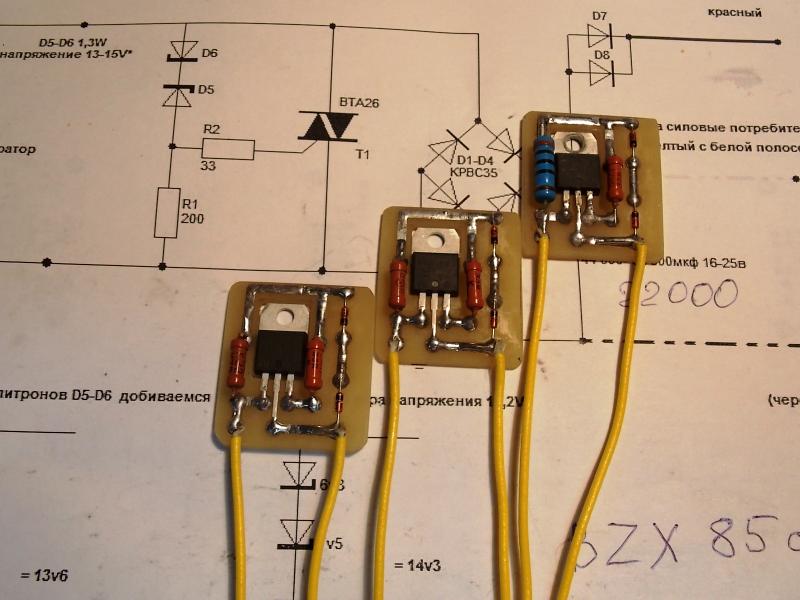

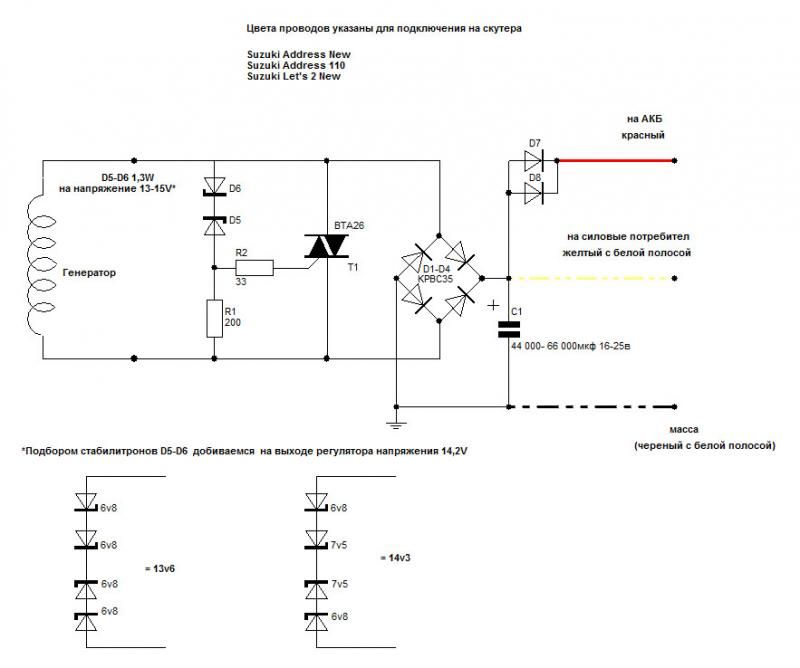

Кто как стабилизировал напругу гены? Есть испробованные проверенные схемы? Напруга на выходе гены 35-40 вольт..


Вложения

kav75

капитан 1-го ранга
Регистрация
16.01.2010
Сообщения
2 751
Карма
1 283
Возраст
48
Город
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2.5, Yamaha 40 HEO

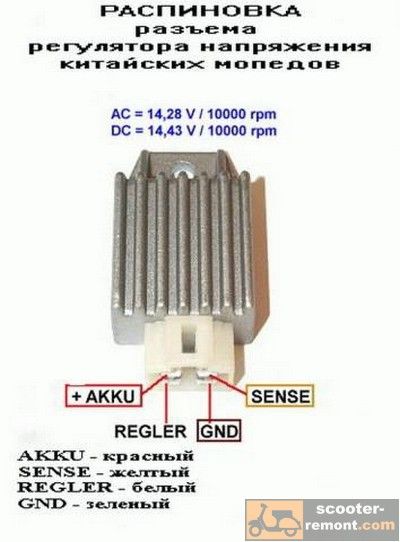

А я купил такую фиговину. посмотрю, как будет работать

Андрей, вопрос к тебе по поводу диодов D7 и D8. Назначение их понятно, а вот зачем их два? нельзя заменить одним большей мощности? И какой номинал ставить?


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
kav75 сказал(а):
Андрей, вопрос к тебе по поводу диодов D7 и D8. Назначение их понятно, а вот зачем их два? нельзя заменить одним большей мощности? И какой номинал ставить?
Алексей, диоды Д7-8 применяются в случае если АКБ не отключается от массы, (скутеры мотоциклы) что бы конденсатор С1 не разрядил аккумулятор за период стоянки. (он является нагрузкой) В моём случае их нет. (не нужны поскольку АКБ отключается) Два диода включенных параллельно обычно применяют когда нет возможности поставить один мощный и дорогостоящий диод. Тут всё просто, допустим у нас есть два диода на ток 10 ампер, включим их параллельно и они будут способны работать с нагрузкой в 20 ампер. Включим 3 диода паралл. будет 30 ампер.


se99re99

гл. старшина
Регистрация
15.02.2016
Сообщения
113
Карма
2
Город
Новосибирская обл
Имя
Сергей
Лодка
Крым, Тюмень, Обь-3, Казанка(булёвая)
Мотор
В-30 В25
Спасибо.. буду собирать..)


kav75

капитан 1-го ранга
Регистрация
16.01.2010
Сообщения
2 751
Карма
1 283
Возраст
48
Город
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2.5, Yamaha 40 HEO
Андрей, спасибо за разъяснения. Я так понимаю, при наличии этих диодов на малых оборотах мощности (напряжения) генератора не хватит для каких-либо потребителей, а от аккумулятора в этом случае бортовая сеть тоже не будет подпитываться. Вывод применительно к Вихрю со стандартным генератором - диоды не ставить. Так?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
kav75 сказал(а):
Андрей, спасибо за разъяснения. Я так понимаю, при наличии этих диодов на малых оборотах мощности (напряжения) генератора не хватит для каких-либо потребителей, а от аккумулятора в этом случае бортовая сеть тоже не будет подпитываться. Вывод применительно к Вихрю со стандартным генератором - диоды не ставить. Так?
Из схемы что я дал надо исключить желтый провод и диоды, (схема взята из сети) и подключить АКБ и нагрузку элементарно к выпрямителю. Если исключить желтый провод и оставить диоды, Д7-Д8 подключив к ним АКБ, а к АКБ потребители, то схема будет работать следующим образом. На ХХ генератор не способен выдать напряжение больше чем напряжение на АКБ, значит диоды Д7-8 будут закрыты, а потребители будут питаться от АКБ. Как только напряжение генератора превысит напряжение АКБ, диоды откроются и пойдет заряд АКБ и конечно питание потребителей. Вот так как то.


kav75

капитан 1-го ранга
Регистрация
16.01.2010
Сообщения
2 751
Карма
1 283
Возраст
48
Город
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2.5, Yamaha 40 HEO
танкист сказал(а):
Как только напряжение генератора превысит напряжение АКБ, диоды откроются и пойдет заряд АКБ и конечно питание потребителей. Вот так как то.
А диодный мост в регуляторе-выпрямителе в таком случае эту же роль разве не выполняет?
На схеме D7 и D8, я так понял, просто отсекают аккумулятор от нагрузки потребителей. В случае с Вихрём и наличием регулятора выпрямителя эти диоды не нужны совсем. Так?

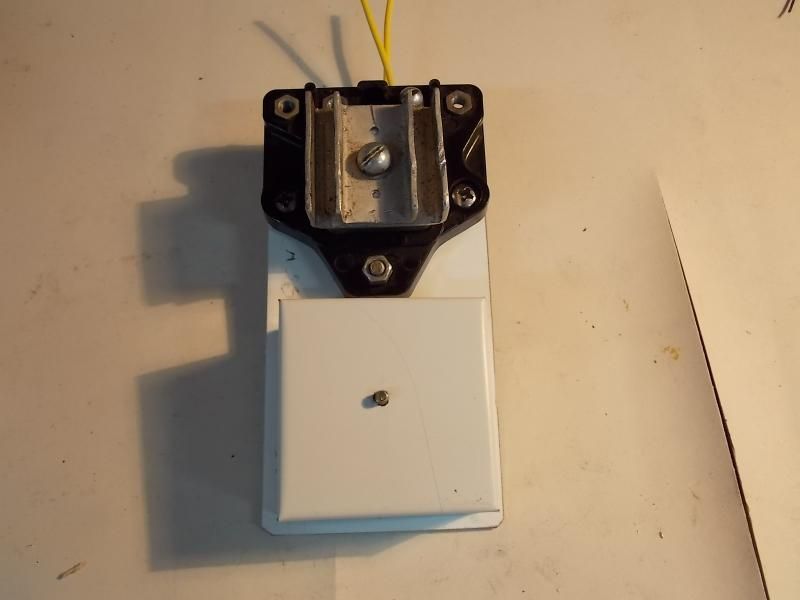

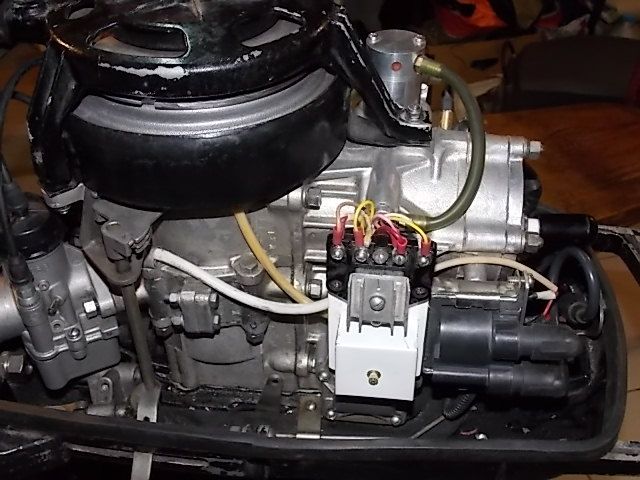

На одном Вихре у меня просто стоит диодный мост как на фото
