• Автор темы Anonymous
  • Дата начала

levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.

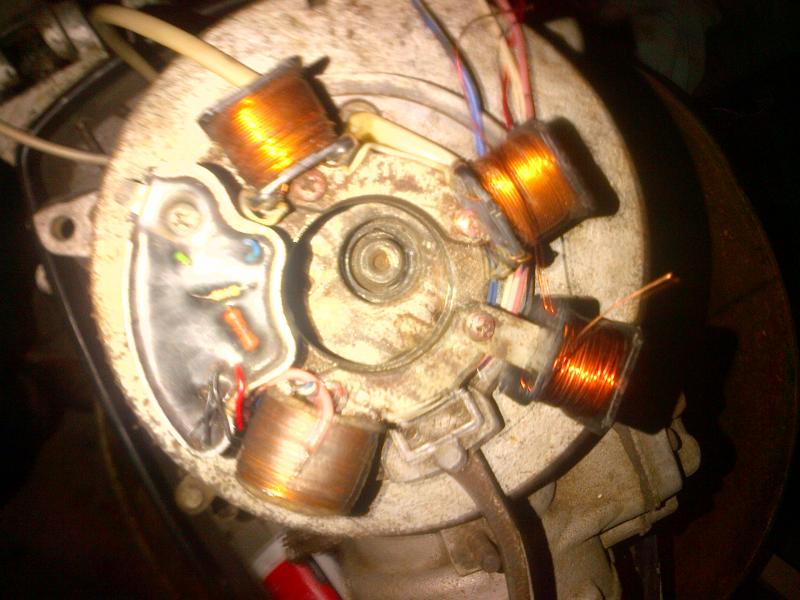

я намотал три катушки освещения как подключить?


levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.
подключить


Вложения

IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 324
Карма
101
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8

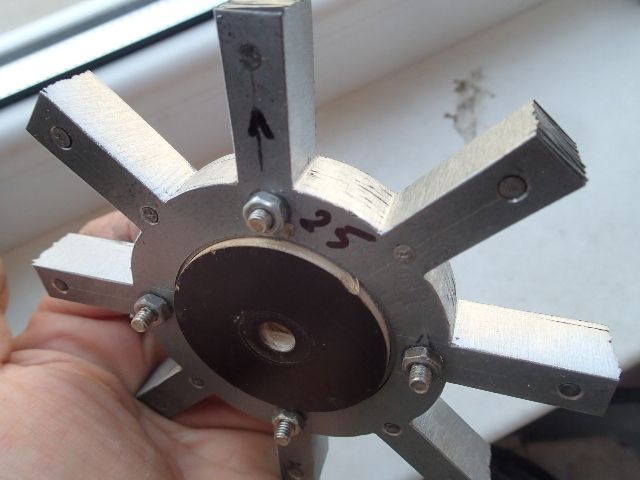

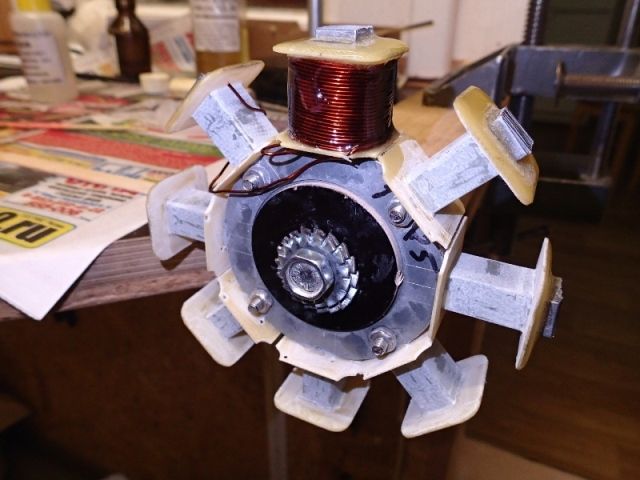

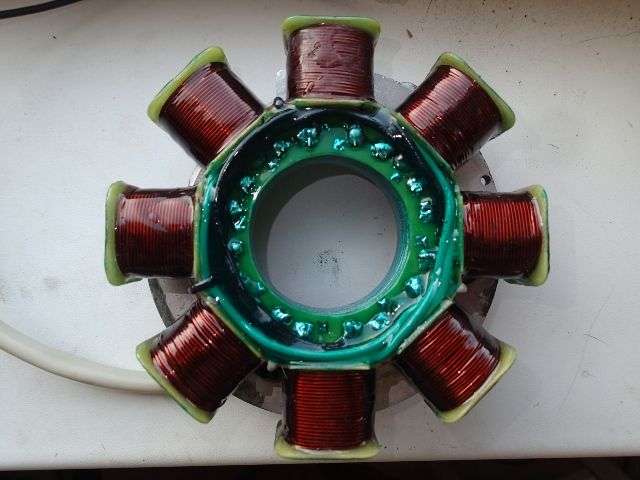

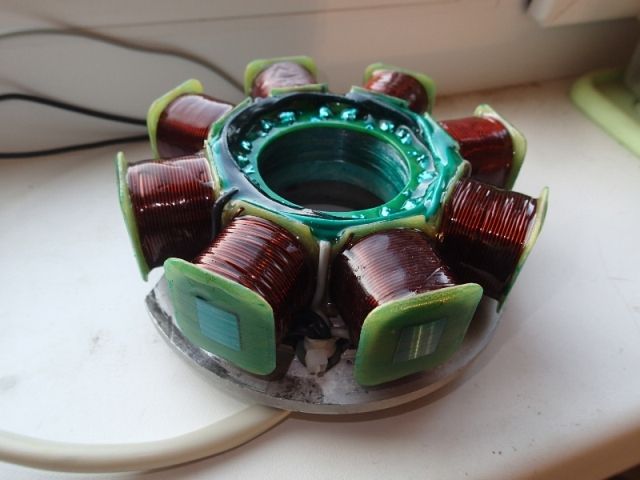

Сделал ещё один генератор на второго Вихря, первый уже вовсю работает на моторе. Супер! Акум заряжен ВСЕГДА, даже если подсажу бывает в гараже: усилок с музоном, инвертор для дрелей-болгарок, свет....

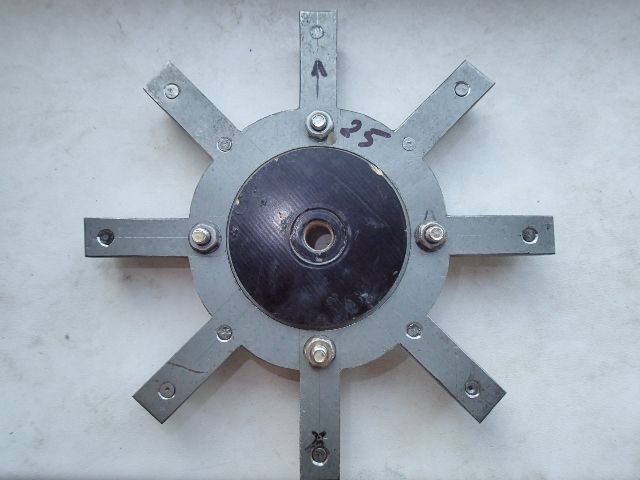

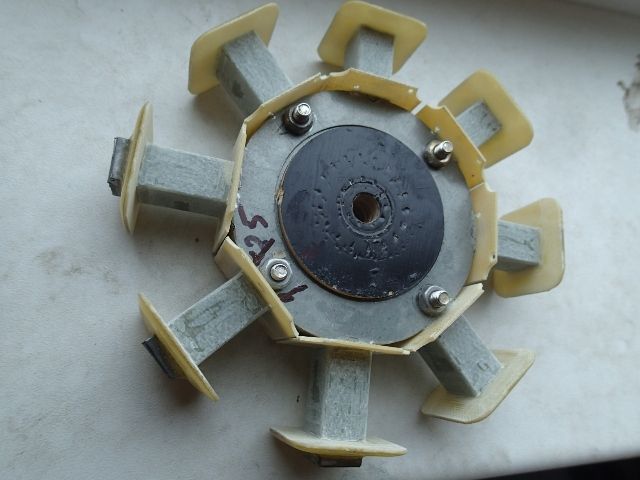

Железо изменил, не стал делать выступ-грибок на концах сердечника. Сделал так же как и на родном магдино. Проще заготавливать листы и подумал, что так будет более резко меняться магнитное поле при вращении, а значит и результат лучше т.к. расстояние между краями наконечников маховика невелико. И вообще металла чуть поменьше сделал(толщину), высоту оставил прежней. А то ведь большой объём металла надо тоже насыщать, а нечем, магниты и так на вихрёвском маховике не очень-то.






Начал испытывать, но маховика которым испытывал первый генератор нет, стоит на рабочем моторе вместе с генератором. Есть ещё два маховика и начал пробовать. И между этими маховиками оказалась весьма ощутимая разница в 1А зарядного тока!!!! :? Условия те же, что и при испытании первого генератора за исключением маховика. Хотя на "ощупь" магниты сильные на обоих. С одним маховиком даёт 4А тока, а с другим 5А при 2500 об/мин......

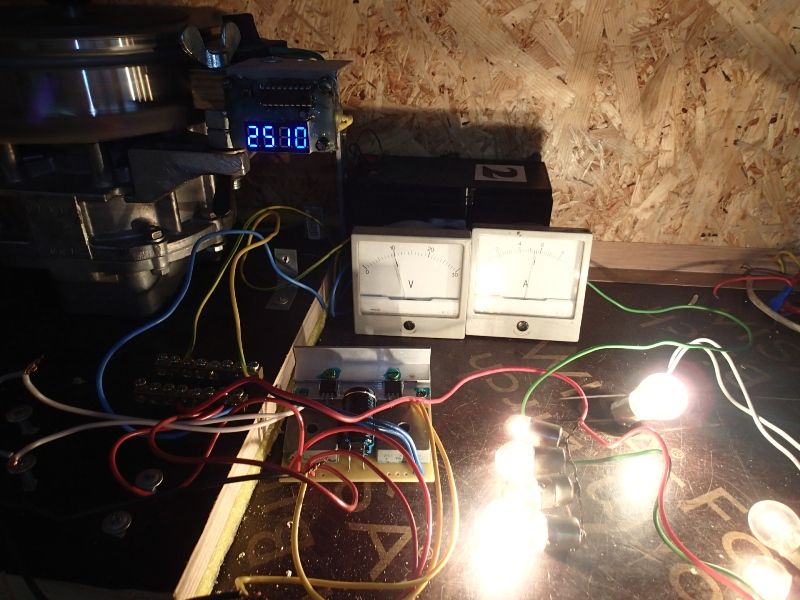

Поставил маховик тот что послабее и подсоединил автолампочки на 12 вольт общей мощностью 78 ватт. Почти 80 ватт. Раскрутил стенд.....

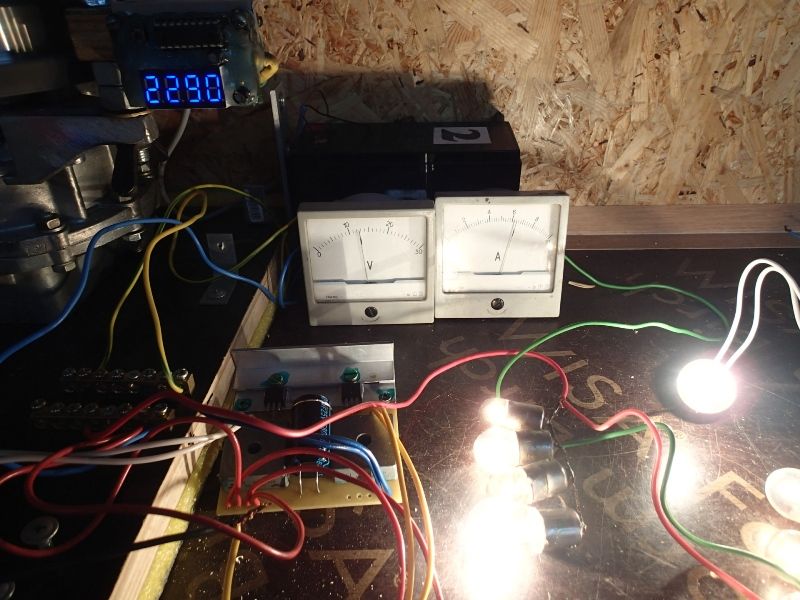

На фото выше видно, что контрольные приборы при 2500 об/мин. показывают 10 вольт при токе 5.5 ампер. Надо попробовать подмагнитить магниты маховика и вспомнил, что Александр Marx проводил подобные опыты. Сделал примерно так же. Изготовил сначала устройство соответствующее.

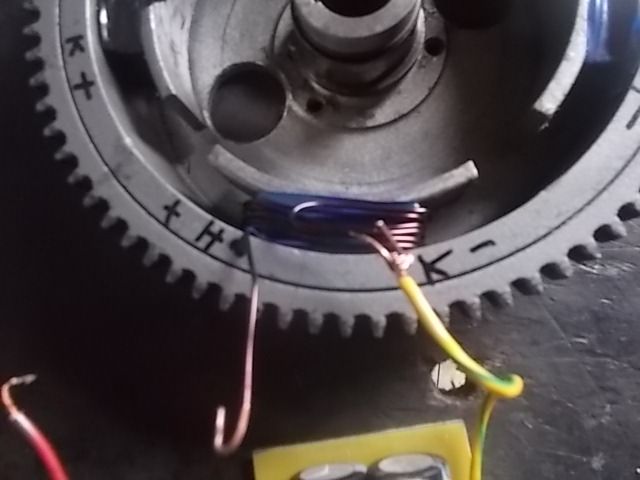

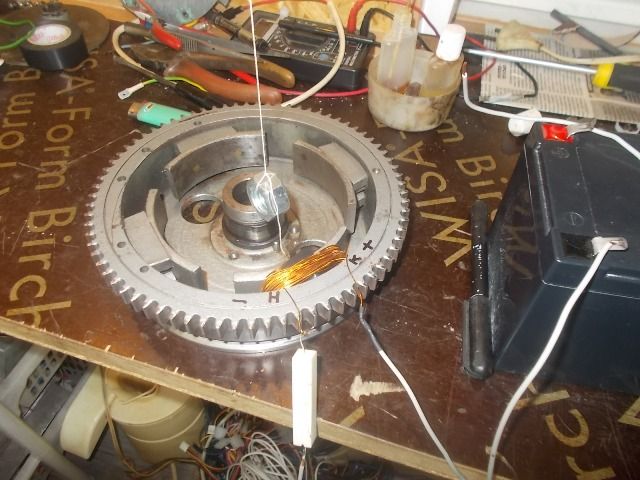

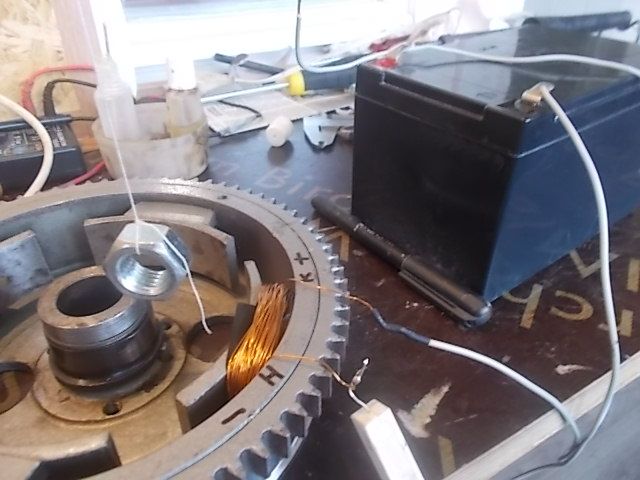

Затем намотал по часовой стрелке "тестовую" обмотку на магнит(60 витков провода диам. 0.5 мм.) и пропустил ток от акума через резистор 12 Ом. Подвешенная гайка притягивалась или отклонялась в зависимости от полярности подключения и пометил маркером где плюс, а где минус при притягивании гайки.


Остальные магниты проверять так уже не надо, на соседних полярность противоположная будет, а напротив который такая же полярность. Затем обмотку эту убрал и намотал 6 витков провода диам. 1.2мм., имеется такой. Намотать нужно в ту же сторону что и "тестовая" обмотка. На маховик маркером заранее нанёс обозначения начала и конца обмотки и полярность подключения конденсатора на каждый магнит.

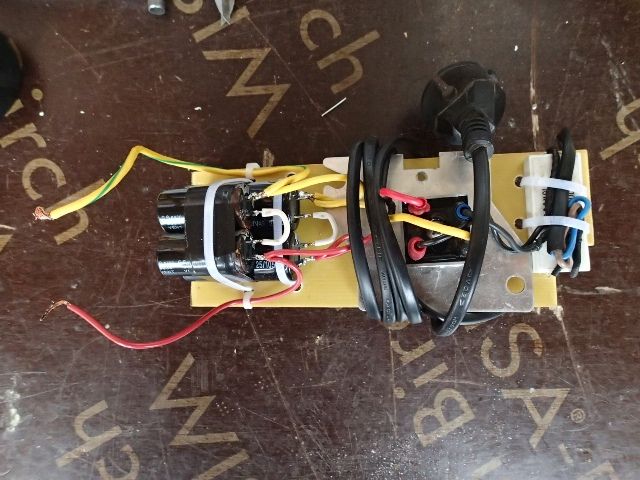

Включаю устройство с кондёром в сеть и ОТКЛЮЧАЮ(!!!), и разряжаю кондёр на обмотку согласно полярности. Для каждого магнита сделал по два разряда. Маховик опять на стенд и надо же какие изменения в лучшую сторону! Напряжение на 2300 об/мин. поднялось до 12.5 вольт при токе 6.4 ампер. Лампы горят в полный накал и это 80 ватт. при уже пониженных оборотах на 200 об/мин. против более разряженного состояния магнитов. Сказывается увеличение нагрузки на генератор, моторчик привода (высокооборотная дрель) 500 ватт. Хотя этот маховик прекрасно работал с МВ-1, но всё же,...всё же :?

А Александру СПАСИБО за отличный и простой метод восстановления магнитных свойств маховиков Вихря!!! :good: Теперь "подзарядить" магниты при необходимости влёгкую, тем более что "зарядное устройство" имеется.


Вложения

докер

капитан 1-го ранга
Регистрация
22.10.2012
Сообщения
6 625
Карма
1 564
Возраст
57
Город
Ростов на Дону
Имя
Владимир
Лодка
казанка 5м4
Мотор
вихрь30 и 30э меркури F6 М
МОЛОДЕЦ!!!


zem_serg

матрос
Регистрация
23.01.2014
Сообщения
14
Карма
0
Имя
Лодка
Лодка
Казанка М
Мотор
Вихрь 25
IGNAT сказал(а):
Сделал ещё один генератор на второго Вихря, первый уже вовсю работает на моторе. Супер! Акум заряжен ВСЕГДА, даже если подсажу бывает в гараже: усилок с музоном, инвертор для дрелей-болгарок, свет....
Железо изменил, не стал делать выступ-грибок на концах сердечника. Сделал так же как и на родном магдино. Проще заготавливать листы и подумал, что так будет более резко меняться магнитное поле при вращении, а значит и результат лучше т.к. расстояние между краями наконечников маховика невелико. И вообще металла чуть поменьше сделал(толщину), высоту оставил прежней. А то ведь большой объём металла надо тоже насыщать, а нечем, магниты и так на вихрёвском маховике не очень-то.
Игнат можешь нарисовать чертеж сердечника с размерами.


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 324
Карма
101
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
zem_serg сказал(а):
Игнат можешь нарисовать чертеж сердечника с размерами.
Да могу конечно, только генератор уже установлен на второго Вихря, но по памяти нарисую на днях.


кантур

старшина 2ст.
Регистрация
01.10.2015
Сообщения
53
Карма
0
Возраст
58
Город
ДВО Приморье черниговка
Имя
влад
Лодка
лидер 400, прогресс 4
Мотор
вихрь зо, ямаха 30, ямаха 40веос
А какая толщина железа и может марка особая трансформаторная или сыромят обычный?


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 324
Карма
101
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
кантур сказал(а):
А какая толщина железа и может марка особая трансформаторная или сыромят обычный?
Цитирую сам себя....
IGNAT сказал(а):
...А тут как-то у кореша спросил нет ли у них на заводе электротехнического железа. Листового 0.5мм...... , в общем привёз мне килограмма четыре. Сталь 2212, лакированная с двух сторон..
Вот отсюда можно почитать с самого начала.


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 324
Карма
101
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
IGNAT сказал(а):
zem_serg сказал(а):
Игнат можешь нарисовать чертеж сердечника с размерами.
Да могу конечно, только генератор уже установлен на второго Вихря, но по памяти нарисую на днях.

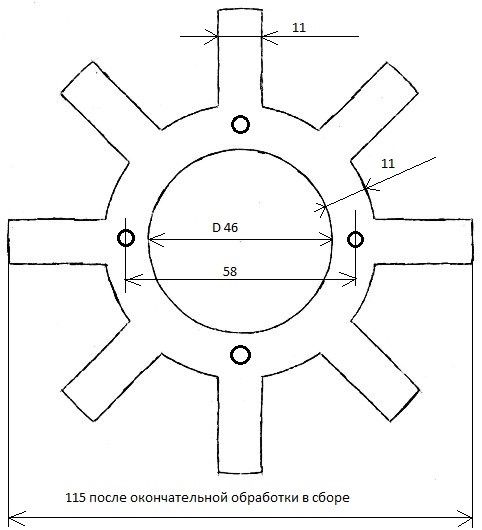

Вот нарисовал эскиз, серьёзный чертёж здесь думаю незачем, вроде всё понятно. И таких "звёзд" надо сделать 25-27 шт. и собрать пакет на стальные заклёпки, для этого использовал обрезки электродов диам. 3 мм. Окончательная проточка производится на собранном генераторе, проточив на токарном станке наружный размер 115 мм. За базу надо взять внутренний посадочный диаметр основания. Если есть вопросы, отвечу с радостью. :)


Вложения

кантур

старшина 2ст.
Регистрация
01.10.2015
Сообщения
53
Карма
0
Возраст
58
Город
ДВО Приморье черниговка
Имя
влад
Лодка
лидер 400, прогресс 4
Мотор
вихрь зо, ямаха 30, ямаха 40веос
Вопросы конечно были бы. Да где взять материал, токарку и терпение нарезать звезды.


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 324
Карма
101
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8
кантур сказал(а):
Вопросы конечно были бы. Да где взять материал, токарку и терпение нарезать звезды.
:pardon:


levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.

Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 548
Карма
78
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
levani8022 сказал(а):
здраствуите други маи, вот токои прибор поидиот на вихр для измирение зарядки?

http://ru.aliexpress.com/item/Hot-Sale- ... eb201560_3
Для измерения зарядки нет, этот прибор показывает вольты на батарее а ёмкость не показывает.
Для измерения зарядки можно использовать ВА 240, на нём же и замер вольт предусмотрен.
Стоят такие на тракторах, БТР, танках и другой тяжёлой технике.


levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.
Каланчин сказал(а):
levani8022 сказал(а):
здраствуите други маи, вот токои прибор поидиот на вихр для измирение зарядки?

http://ru.aliexpress.com/item/Hot-Sale- ... eb201560_3
Для измерения зарядки нет, этот прибор показывает вольты на батарее а ёмкость не показывает.
Для измерения зарядки можно использовать ВА 240, на нём же и замер вольт предусмотрен.
Стоят такие на тракторах, БТР, танках и другой тяжёлой технике.

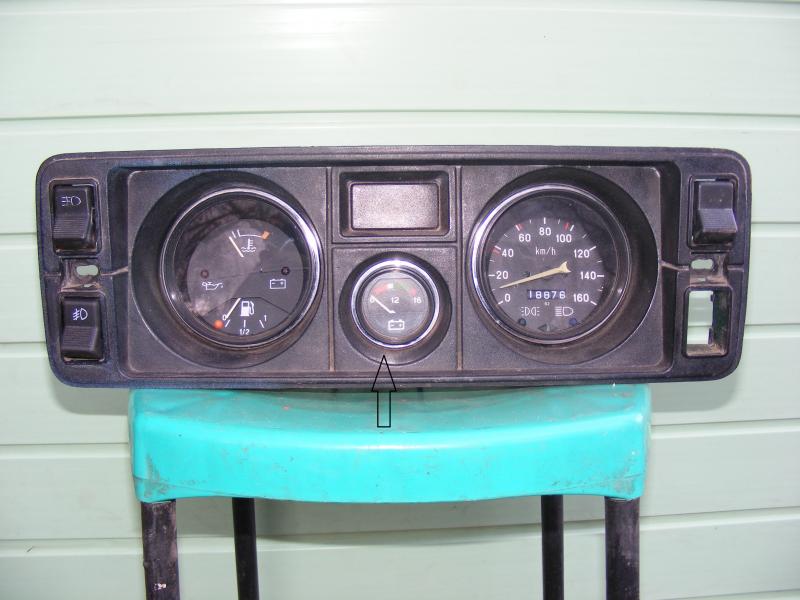

от 2105 жигули ?


Вложения

levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.

Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 548
Карма
78
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
levani8022 сказал(а):
Каланчин сказал(а):
levani8022 сказал(а):
здраствуите други маи, вот токои прибор поидиот на вихр для измирение зарядки?

http://ru.aliexpress.com/item/Hot-Sale- ... eb201560_3
Для измерения зарядки нет, этот прибор показывает вольты на батарее а ёмкость не показывает.
Для измерения зарядки можно использовать ВА 240, на нём же и замер вольт предусмотрен.
Стоят такие на тракторах, БТР, танках и другой тяжёлой технике.
от 2105 жигули ?
:lol: Ну можно и от этого "комбайна" но там опять вольтметр а нужен амперметр.
Ну например Ап-111, он хоть по природе тоже вольтметр но хоть шкала градуирована в амперах.
Применяется на Тракторы Т-150 К, 158, ДТ-175С, 75 У, Т-130 МГ, и ПАЗ-672, ГАЗ-71, 66-01, УАЗ-469РХ, УРАЛ-479

http://zazsila.ru/news/2013-08-29-239


levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.

zem_serg

матрос
Регистрация
23.01.2014
Сообщения
14
Карма
0
Имя
Лодка
Лодка
Казанка М
Мотор
Вихрь 25

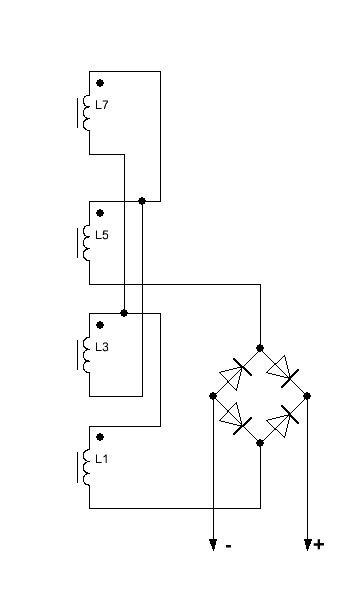

Игнат, проверь правильно ли подключены катушки, к сожалению не понял по твоему описанию разводки катушек, все не как не могу сообразить. Пытался сверить с твоей печаткой но что то там начало везде к началу а не концу катушки. Как правильно? Так же хочу оставить один рог для схемы зажигания на одной катушки.


Вложения

IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 324
Карма
101
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 3шт. Ветерок-8

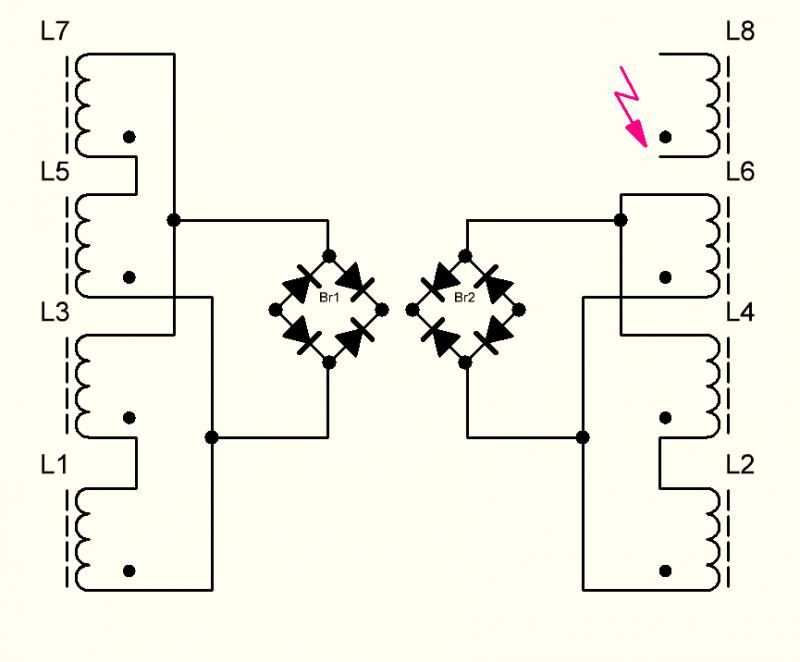

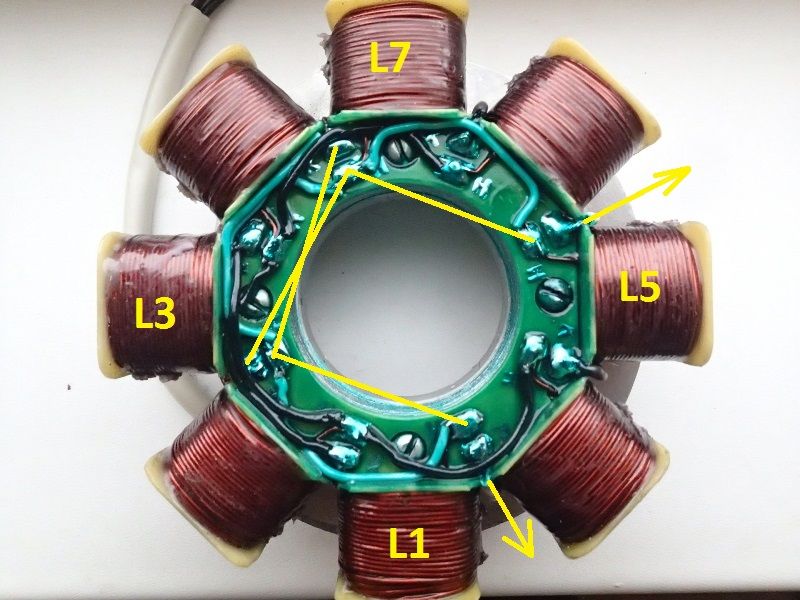

Те катушки что соединяются последовательно, надо начала соединить с началами или концы с концами. А уже получившиеся две пары соединить параллельно тоже определённым образом.
Я фазировал методом "научного тыка" :hahaha: Но вроде так:


Вторую секцию генератора аналогично, только не пойму, на L8 зажигание? Сомневаюсь что будет работать, ну если только использовать в качестве накопительной. Управляющая будет давать сигналы не поймёшь какие. Несмотря на наличие четырёх магнитов, эдс в катушках наводиться чаще, но слабее. Поэтому этот генератор не в два раза мощней, чем один такой же, только с 4-мя катушками.


Вложения

levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.

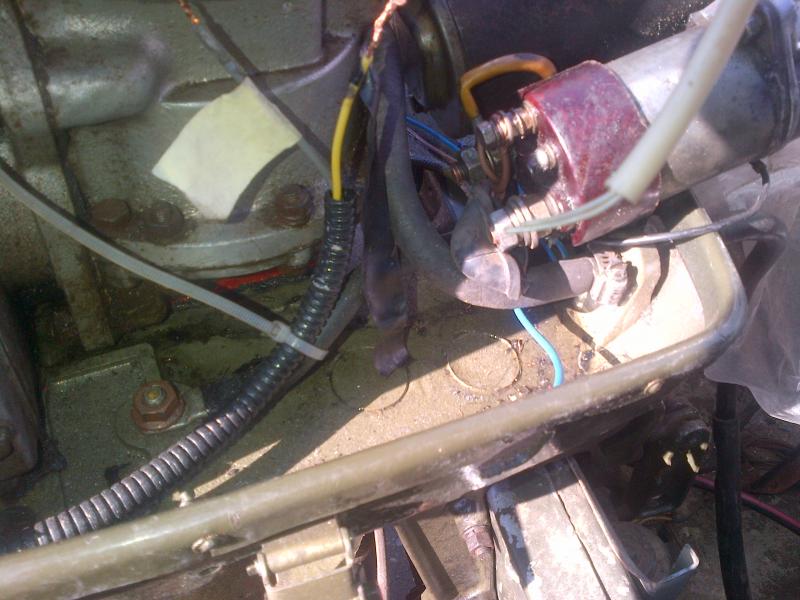

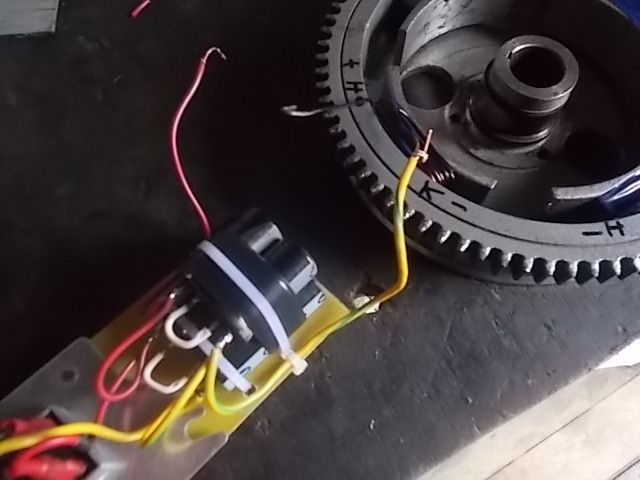

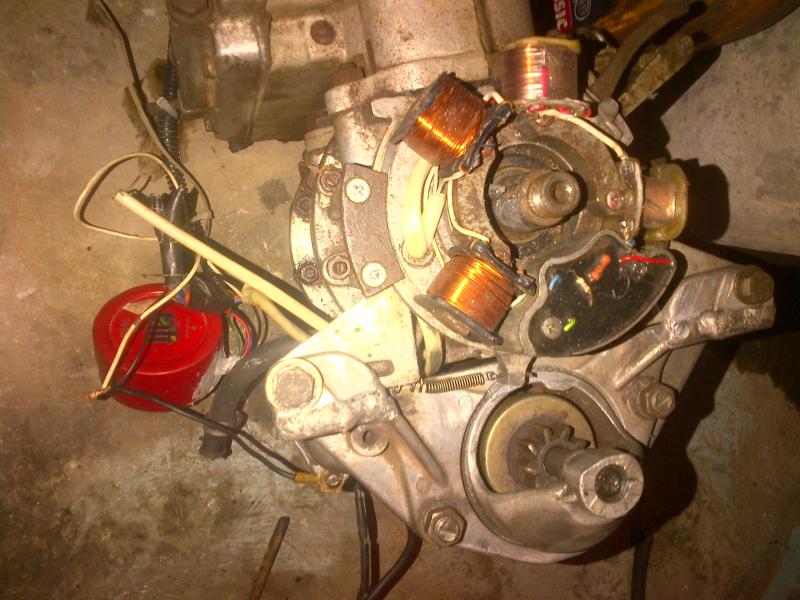

здраствуите други мои, я собрал зажигание димитриа, а тепер хочу соединит зариатку. может ктонибуц подскажит как соединит зариатку?


Вложения

levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.

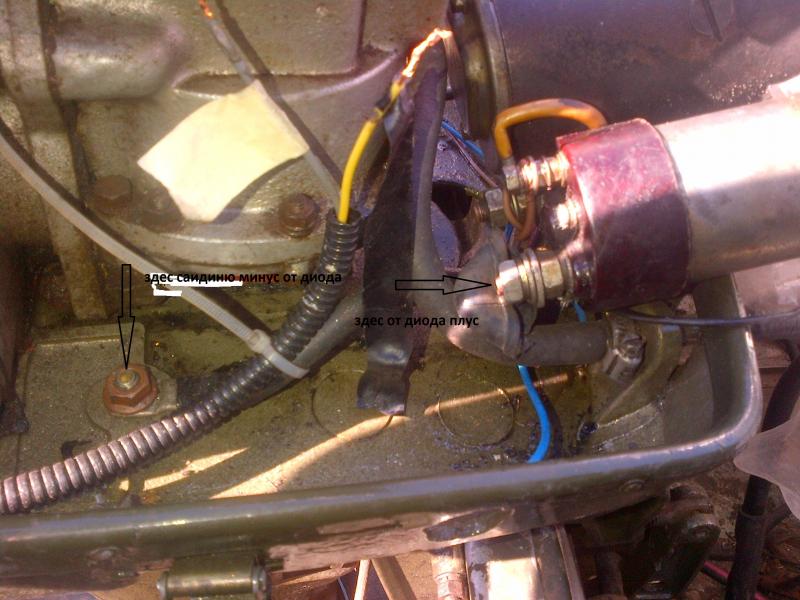

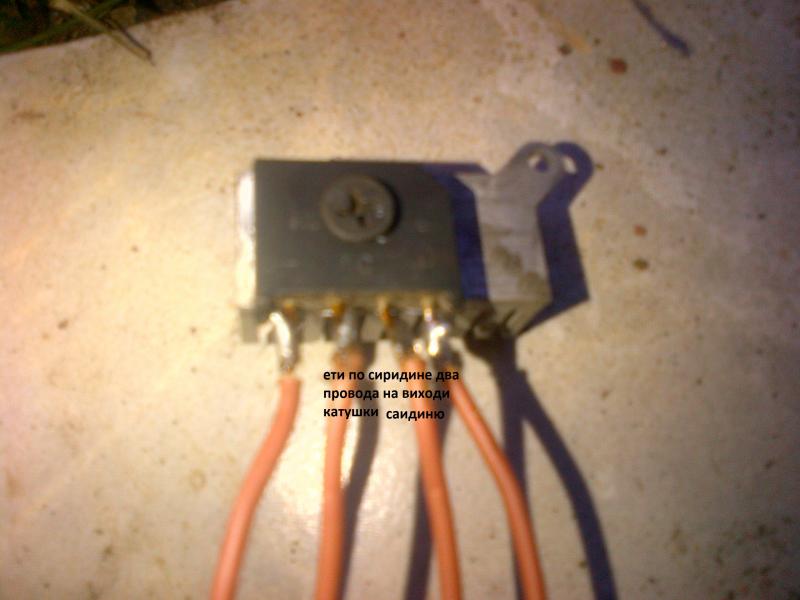

здраствуите други мои , вот так если соединит зарадку правилна?


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 085
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
levani8022 сказал(а):
здраствуите други мои , вот так если соединит зарадку правилна?
Всё правильно, Леван! :good: :yes:


levani8022

капитан 3-го ранга
Регистрация
09.05.2015
Сообщения
587
Карма
27
Возраст
39
Город
Грузия батуми
Имя
Леван
Лодка
Прогресс-2
Мотор
вихръ-30 штук 3, ветерок 8, Евинруд 4Л.с. Джонсон 4Л.с.
cпасибо буду соединаят, завиду и проверию тестером поставлю тестер на переменку да?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 085
Карма
1 571
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
levani8022 сказал(а):
cпасибо буду соединаят, завиду и проверию тестером поставлю тестер на переменку да?
После диода уже постоянный ток, ставь на постоянку. На холостом ходу должно быть примерно 5-6 вольт. Будешь добавлять обороты напряжение будет расти. На 3000-3500 оборотах будет примерно 9-11 вольт. Так что не удивляйся это нормально для генератора Вихря. На полных оборотах будет примерно 16-18 вольт без подключенного аккумулятора. С аккумулятором 13 вольт.
Да и не разгоняй двигатель выше 2000-3000 оборотов без нагрузки (в бочке) это может повредить двигатель. Проверишь напряжение на максимальных оборотах уже на ходу в лодке.


ggi

старшина 2ст.
Регистрация
17.06.2015
Сообщения
55
Карма
11
Город
Балаково
Имя
Евгений
Лодка
Квик 340АД, Прог4
Мотор
Яма5, Вихрь30

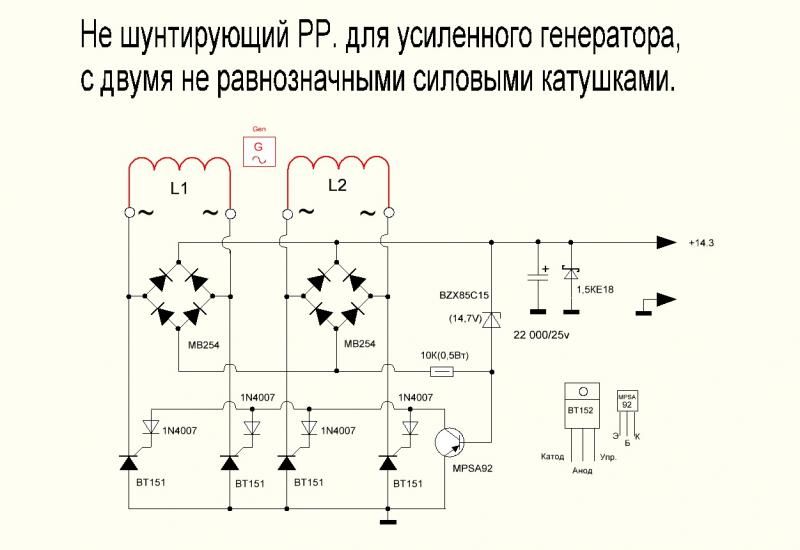

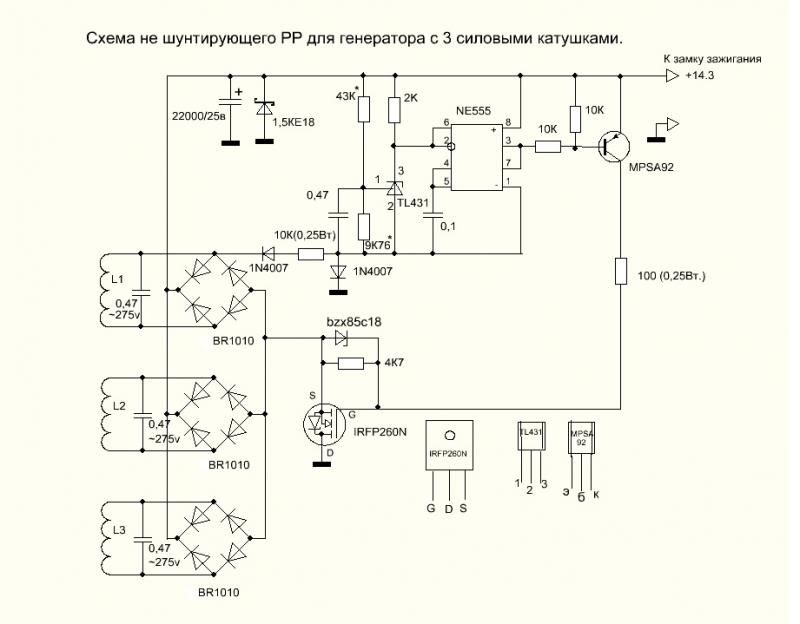

Константин (ИГНАТ), если оставить стандартные катушки и собрать по этой схеме выпрямитель.
Естественно постараться максимально намагнитить маховик, по возможности перемотать обмотки более толстым проводом. Не помню писал кто или нет - сколько выдает обычная катушка (ток и напряжение), кто ни будь замерял?


Вложения
