AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
50
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
Мотор надо по весне покупать, когда некогда искать куда вставить отвёртку
Калинич, можно я это предложение себе в подаватарку пропишу?


kedrkedr

пассажир
Регистрация
09.12.2016
Сообщения
4
Карма
0
Город
г. Барановичи
Имя
Александр
Лодка
ПВХ Ладья 290
Мотор
HIDEA 3?5 2t
Ну, мотор специально под НГ покупал - скидки, акции. А на счёт своего моторчика всё-таки разобрался. Действительно искры 2, одна в ВМТ, вторая в НМТ. Просто трудно было засечь их по маховику без стробоскопа. А , если кому интересно, физика процесса такова. По контуру маховика закреплены 4 магнита. Закреплены так, что плюсовой полюс одного расположен рядом с плюсовым другого, соответственно минусовые полюса расположены аналогично. Имеем диаметрально расположенные 2 плюсовых полюса и 2 минусовых. При вращении маховика мимо катушки проходит плюсовой полюс и формирует положительную полуволну, которая заряжает конденсатор катушки зажигания.Затем проходит отрицательный полюс, который формирует отрицательную полуволну, которая в свою очередь вызывает срабатывание тиристора, и , следовательно, протекание тока в первичной обмотке КЗ. Искра, проскакивающая перед ВМТ вызывает воспламенение рабочей смеси, а искра перед НМТ холостая. А к 1 апреля я действитеьно чего-нить подброшу, чтоб мозги расшевелить народу!))))


AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
50
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
kedrkedr сказал(а):
Ну, мотор специально под НГ покупал - скидки, акции. А на счёт своего моторчика всё-таки разобрался. Действительно искры 2, одна в ВМТ, вторая в НМТ. Просто трудно было засечь их по маховику без стробоскопа. А , если кому интересно, физика процесса такова. По контуру маховика закреплены 4 магнита. Закреплены так, что плюсовой полюс одного расположен рядом с плюсовым другого, соответственно минусовые полюса расположены аналогично. Имеем диаметрально расположенные 2 плюсовых полюса и 2 минусовых. При вращении маховика мимо катушки проходит плюсовой полюс и формирует положительную полуволну, которая заряжает конденсатор катушки зажигания.Затем проходит отрицательный полюс, который формирует отрицательную полуволну, которая в свою очередь вызывает срабатывание тиристора, и , следовательно, протекание тока в первичной обмотке КЗ. Искра, проскакивающая перед ВМТ вызывает воспламенение рабочей смеси, а искра перед НМТ холостая. А к 1 апреля я действитеьно чего-нить подброшу, чтоб мозги расшевелить народу!))))
Я правильно понимаю, что на твоем моторе схема маховика Юг-Юг-Север-Север?


Кормчий1

пассажир
Регистрация
06.05.2016
Сообщения
2
Карма
0
Возраст
50
Город
Самара
Имя
Илья
Лодка
Flinc 290TL был, теперь Салют 430 .
Мотор
Mercury M4ME раздушен в 5, Вихрь М

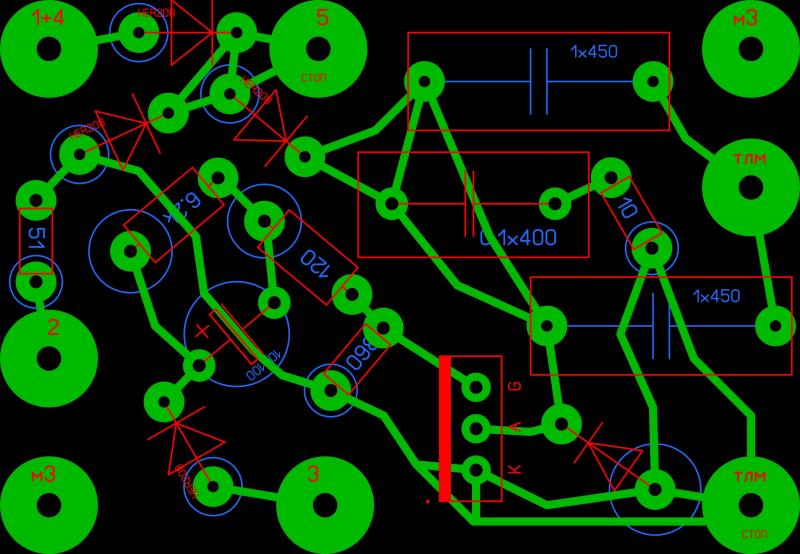

:? Кто нибудь посмотрите пожалуйста, правильно ли спроектировал монтажку для надежной нью? Первый раз такое проектирую, до этого радиотехникой не занимался :pardon: . Плата под схему Дмитрия 22, Схема взята оттуда http://lodka.mobi/sxema-esz/.Самая верхняя. Размер 9х9 см.

Она же


SHAFAR

ст. мичман
Регистрация
13.10.2010
Сообщения
199
Карма
13
Вот тебе проверенная печатка 50мм на 30мм.


Вложения

Самоса2014

матрос
Регистрация
25.01.2017
Сообщения
11
Карма
0
Город
Старый Оскол
Имя
Игорь
Лодка
Касатка KS-335
Мотор
Ветерок-12
Уважаемые коллеги.
Недавно стал обладателем лодочного мотора SELVA NAXOS 15.
Прошу подсказать можно ли штатный модуль зажигания этого ПЛМ переделать на одну из схем Дмитрия с применением современной элементной базы?
С уважением, Игорь.


AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
50
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
Самоса2014 сказал(а):
Уважаемые коллеги.
Недавно стал обладателем лодочного мотора SELVA NAXOS 15.
Прошу подсказать можно ли штатный модуль зажигания этого ПЛМ переделать на одну из схем Дмитрия с применением современной элементной базы?
С уважением, Игорь.
Давай фото всего, что у тебя там есть, касаемо зажигания. А там уж можно будет что то сказать. Просто не у всех есть SELVA NAXOS 15, что бы понять о чем речь.


Самоса2014

матрос
Регистрация
25.01.2017
Сообщения
11
Карма
0
Город
Старый Оскол
Имя
Игорь
Лодка
Касатка KS-335
Мотор
Ветерок-12
Потеплеет, соберу стойку под мотор, установлю ПЛМ, открою крышку и сниму кино про внутренности. Модули зажигания, маховик и т.д.
Сразу возникает вопрос как снять маховик для осмотра внутренних потрохов не сбив при этом зажигание.
Кино и фотки выложу для обсуждения на форуме.
С уважением Игорь.


Самоса2014

матрос
Регистрация
25.01.2017
Сообщения
11
Карма
0
Город
Старый Оскол
Имя
Игорь
Лодка
Касатка KS-335
Мотор
Ветерок-12
В соседней теме о Сельве-15 есть несколько фоток маховика и модулей зажигания.

topic3803.html


AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
50
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
Самоса2014 сказал(а):
В соседней теме о Сельве-15 есть несколько фоток маховика и модулей зажигания.

topic3803.html
Я, конечно, не дока в иномарках, но что то мне подсказывает, что схемы от Дмитрия для твоей Сельвы не подойдут.
Хотя бы потому, что они работают для маховиков по системе юг-север-юг-север. А на твоей Сельве есть еще пару управляющих магнитов, которые расположены снаружи маховика.
Так что в ноль скопировать схему Дмитрия не получится. С некоторыми доработками - может быть да. Но вряд ли кто возьмется.


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
На Сельве внутри маховика вообще нет магнитов. Те которые снаружи-они и силовые и управляющие одновременно. Зажигание такое же как на бензопилах, тримерах и т.д. Вышеприведенные схемы не подойдут в чистом виде. Если удастся расковырять сгоревший блок так чтобы остались целыми обмотки катушек и их выводы то можно попытаться что то сваять. Судя по магнитопроводу с тремя рогами, зажигание с управляющей катушкой.


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
975
Карма
102
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20. Волк меньше медведя , но в цирке выступает именно МЕДВЕДЬ
Олег 1974 сказал(а):
Судя по магнитопроводу с тремя рогами
Должна подойти схема москва

Олег 1974 сказал(а):
зажигание с управляющей катушкой.
Без управляющей катушки зажигания не бывает, датчики Холла и датчики других типов обсуждать не будем.


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Имелась ввиду отдельная катушка управления. В таком модуле она стоит на центральном тонком роге магнитопровода. Есть модуле только с двумя рогами магнитопровода, в них отдельной катушки управления нет, а схема коммутатора аналогична известной схеме№3.


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
975
Карма
102
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20. Волк меньше медведя , но в цирке выступает именно МЕДВЕДЬ
Олег 1974 сказал(а):
Имелась ввиду отдельная катушка управления
Тогда без вопросов, не сообразил сразу что бывает два варианта управления.


Самоса2014

матрос
Регистрация
25.01.2017
Сообщения
11
Карма
0
Город
Старый Оскол
Имя
Игорь
Лодка
Касатка KS-335
Мотор
Ветерок-12
Уважаемые коллеги.
И все же какая схема зажигания может быть применена на Сельве-15?


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Игорь, если на твоей сельве зажигание на внешних модулях на неподвижной платформе, а похоже на то, как вариант можно подобрать от двигателей которые мы ставим на гибриды ветерка, хотя как оно будет с опережением не совсем ясно, жаль, что ты упорно игнорируешь просьбы выложить фото своего мотора где был бы виден маховик и твои модули зажигания.


Самоса2014

матрос
Регистрация
25.01.2017
Сообщения
11
Карма
0
Город
Старый Оскол
Имя
Игорь
Лодка
Касатка KS-335
Мотор
Ветерок-12
Владимир прошу немного подождать.
В марте чуть потеплеет сниму по голове Сельвы целое кино и выложу для обсуждения.
А пока вот в соседней теме есть несколько фоток.

topic3803.html


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Самоса2014 сказал(а):
Уважаемые коллеги.
И все же какая схема зажигания может быть применена на Сельве-15?

Любая система зажигания предполагает обязательное наличие некоторых компонентов.
1. Источник питания-АКБ, генератор, катушки магдино.
2. Устройство коммутации и синхронизации импульсов зажигания- контакты, коммутатор, ЭБУ.
3. Устройство для преобразования низкого напряжения в высокое-катушка зажигания.

У тебя нет источника питания, ибо из этих модулей практически не возможно вывести отводы от катушек.
Если сможешь сохранить обмотки катушек, тогда и про схему коммутатора можно будет говорить.


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
975
Карма
102
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20. Волк меньше медведя , но в цирке выступает именно МЕДВЕДЬ
Олег 1974 сказал(а):
ибо из этих модулей практически не возможно вывести отводы от катушек.
Олег 1974 сказал(а):
Если сможешь сохранить обмотки катушек
Эти катушки не сложно намотать, нет в них ничего особенного.


Самоса2014

матрос
Регистрация
25.01.2017
Сообщения
11
Карма
0
Город
Старый Оскол
Имя
Игорь
Лодка
Касатка KS-335
Мотор
Ветерок-12

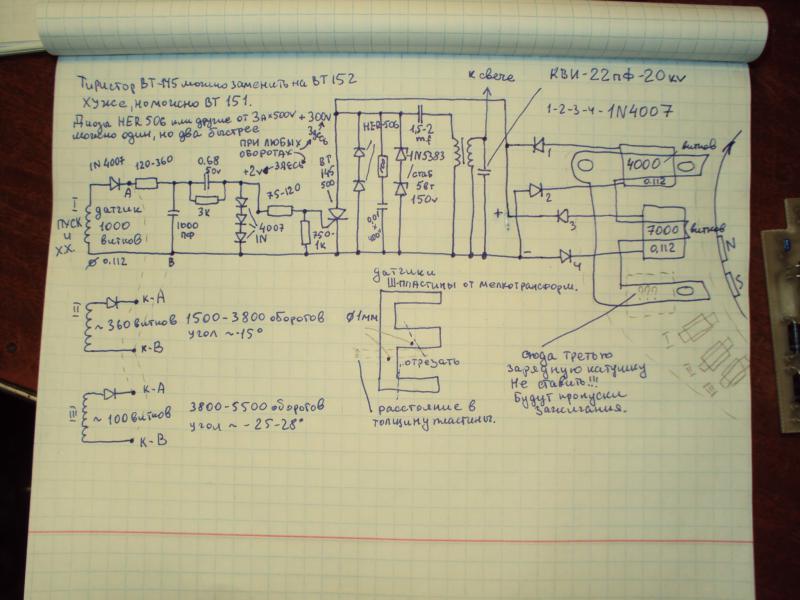

Африканыч на Русфишинге разместил информацию о переделке штатного зажигания на Сельве.
Прошу грамотных коллег провести анализ.
http://www.rusfishing.ru/forum/showthread.php?t=267886


MotorHead

капитан 3-го ранга
Регистрация
15.02.2013
Сообщения
975
Карма
102
Город
Золотое. Луганская обл. Украина.
Лодка
Обь1.
Мотор
Вихрь-М. Yamaha F20. Волк меньше медведя , но в цирке выступает именно МЕДВЕДЬ
Самоса2014 сказал(а):
Прошу провести анализ.


Не вижу существеных отличий от других схем CDI ,просто заточили под конкретную задачу, вообще принцип работы этих схем одинаков и будет работать схема на моторе или не будет больше зависит не от самой схемы а от компетентности исполнителя.

По самой схеме коментировать нечего, сделано все возможное чтобы ее(схему) если и можно было убить то только молотком на наковальне.


Вложения

владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
550
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
Не развивает обороты Нептун 23. В прошлом году в бочке его отладил, газует, заводится чудесно, ну я и успокоился. В этом году спустил на воду и облом(. Главное два Вихря людям сделал не нарадуются а у себя на Нептуне, ни как :( . Подскажите, это у меня одного так? Мотор чудесно заводится, едет, начинаешь прибавлять газ, захлёбывается. Основание МН-1. Схема New.


SHAFAR

ст. мичман
Регистрация
13.10.2010
Сообщения
199
Карма
13
В наборах для "Надежная схема нью" необходимо использовать двух искровую ВВ катушку от: Газель,или Ока.
Это писал Овчинников. Будет ли схема адекватно работать с ТЛМ?
Как будет работать схема с ТЛМ? Меняется ли схема подключения?


SHAFAR

ст. мичман
Регистрация
13.10.2010
Сообщения
199
Карма
13
Добавить дву.напр.диод в параллель накопительной.Более добавлять там не чего.
???? Можно чуть больше информации?
Это тоже Овчинников.


владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
550
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
У меня двух искровая катушка. А куда диод ставить? Можешь на схеме показать?
