Re: Достали винты солас

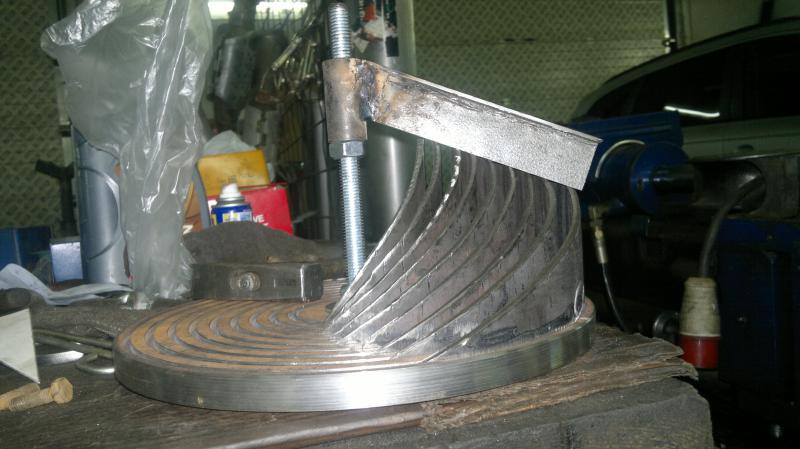

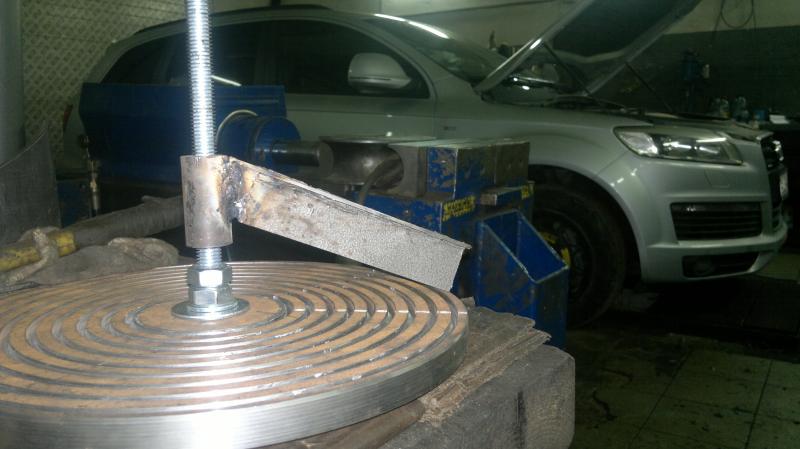

Померил углы всех винтов какие у себя нашел, разброс от 13 градусов до 20. Решил сделать 22-25, по факту вышло где то 22 градуса.


Вложения

Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

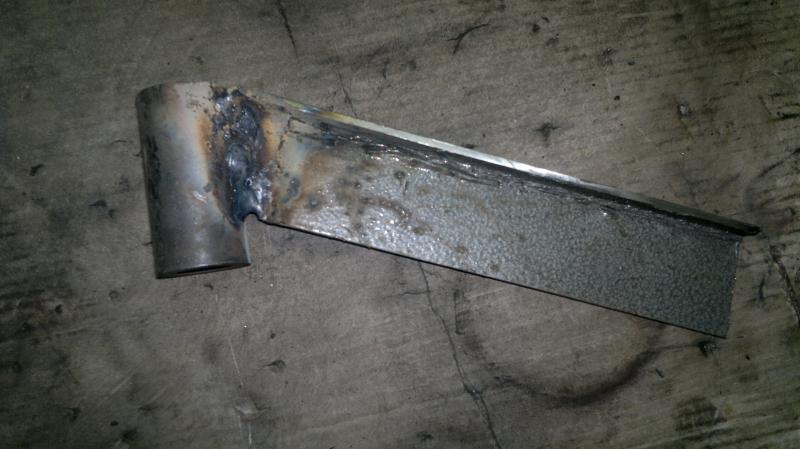

Уголки резал плазмой, коряво конечно но лазер не работал. Лопасти переделывать не придётся, наклон учтен.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

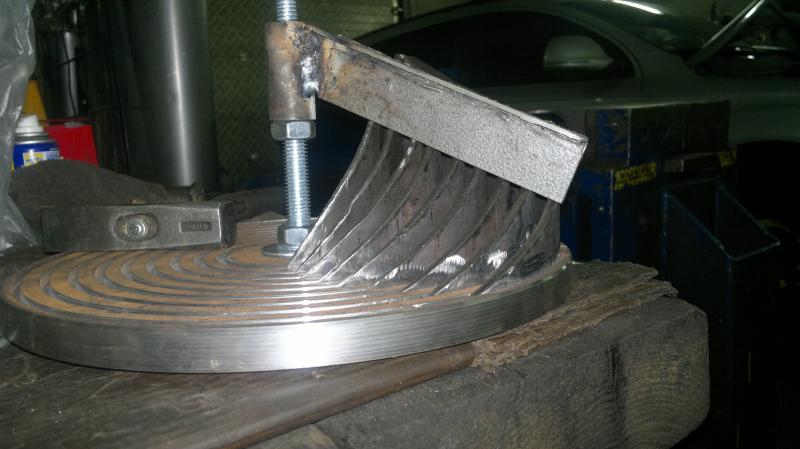

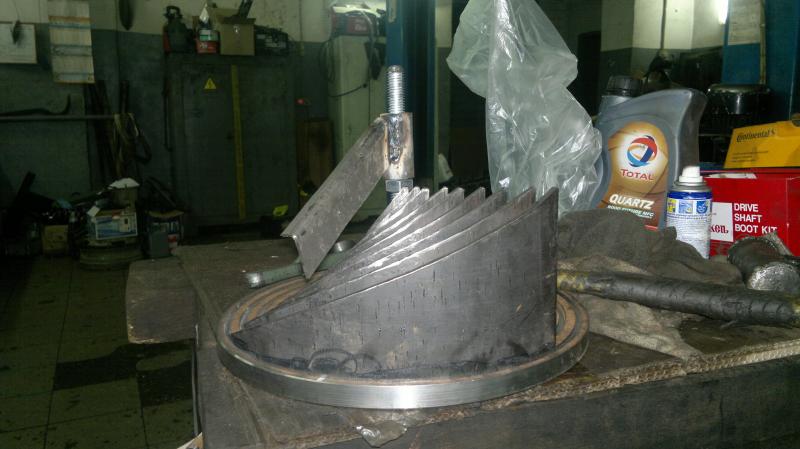

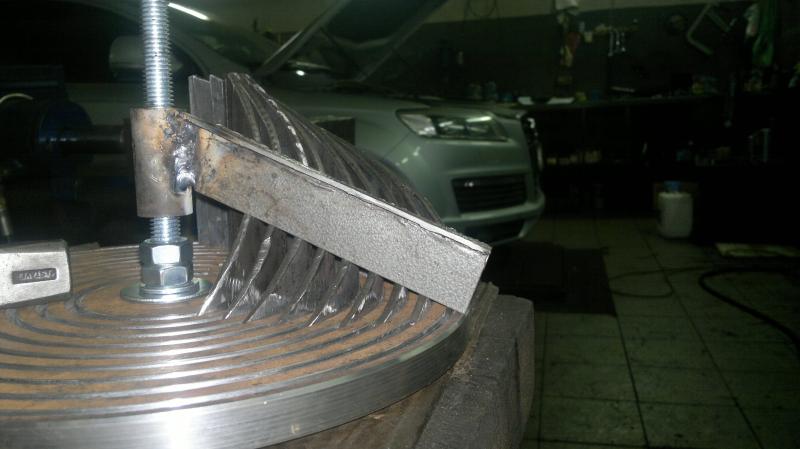

Разложил уголки по угольнику.


Вложения

Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

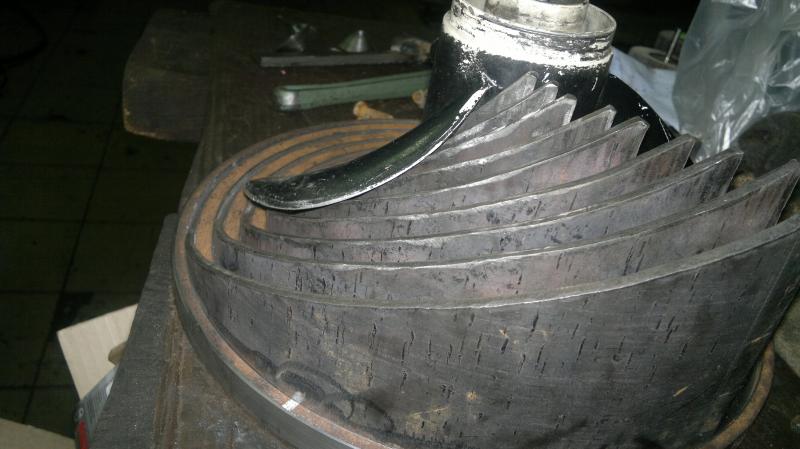

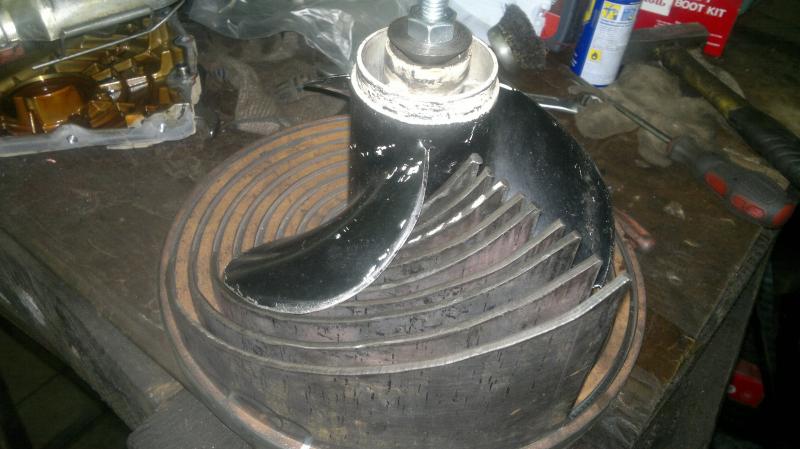

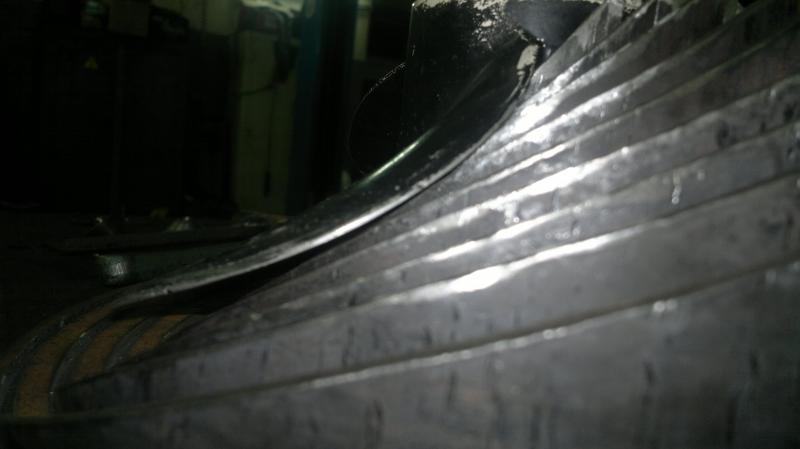

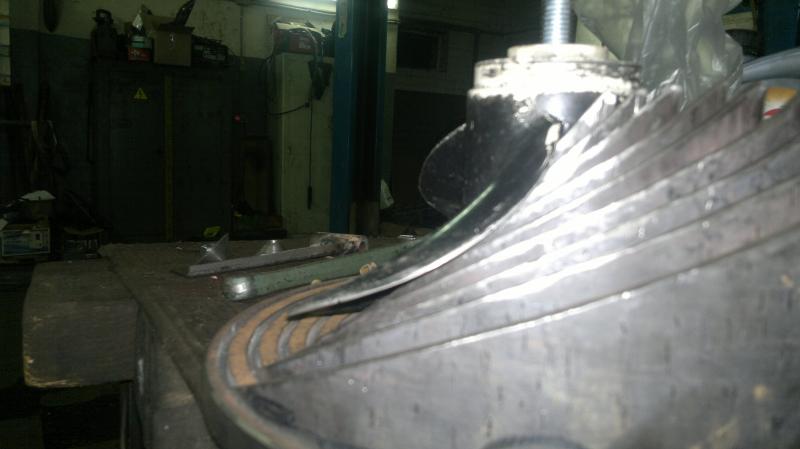

Бросил винт, прикинуть что получается. Винт конечно не стем шагом и угол не тот, но представление о происходящем дает. Разницу видно как выглядит горка без угла откидки и с углом.


Вложения

макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

Адмирал сказал(а):
Я бы из двойки делал .ИМХО
Причём тут размер 160мм , У ДТ30 полный диаметр 10 1\4 , минус ступица винта ....
А профилировать винт будешь ? И под какой профиль лопасти ?
По моему надо , и толщина в гребне и у корня добавится . Только вот я плохо представляю , как это воплатить в нерже .
Буду следить за процессом , очень интересно .
при том и размер.чем больше длина тем больше вероятность что будет гнуть метал.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

160 это длинна по так сказать диагонали, в самом длинном месте лопасти, я же не мог придти к лазерщику с обведеным и вырезаным листом бумажки. Как говорит знакомый токарь, чертеж-это закон, да и мне надо чтоб лопасти были такими как я хочу и одинаковые. Высота лопасти от ступицы до внешнего диаметра у меня получилась 95 мм, с учетом наклона.


макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

тогда 2мм вполне хватит.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

Я подстраховался и сделал 3мм. Зато спрофилирую по грамотней.


макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

молодец.ждем готовый винт в фотках


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

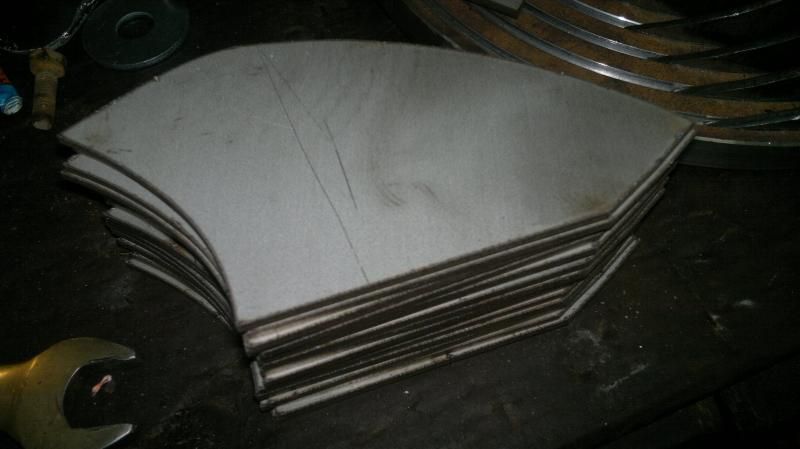

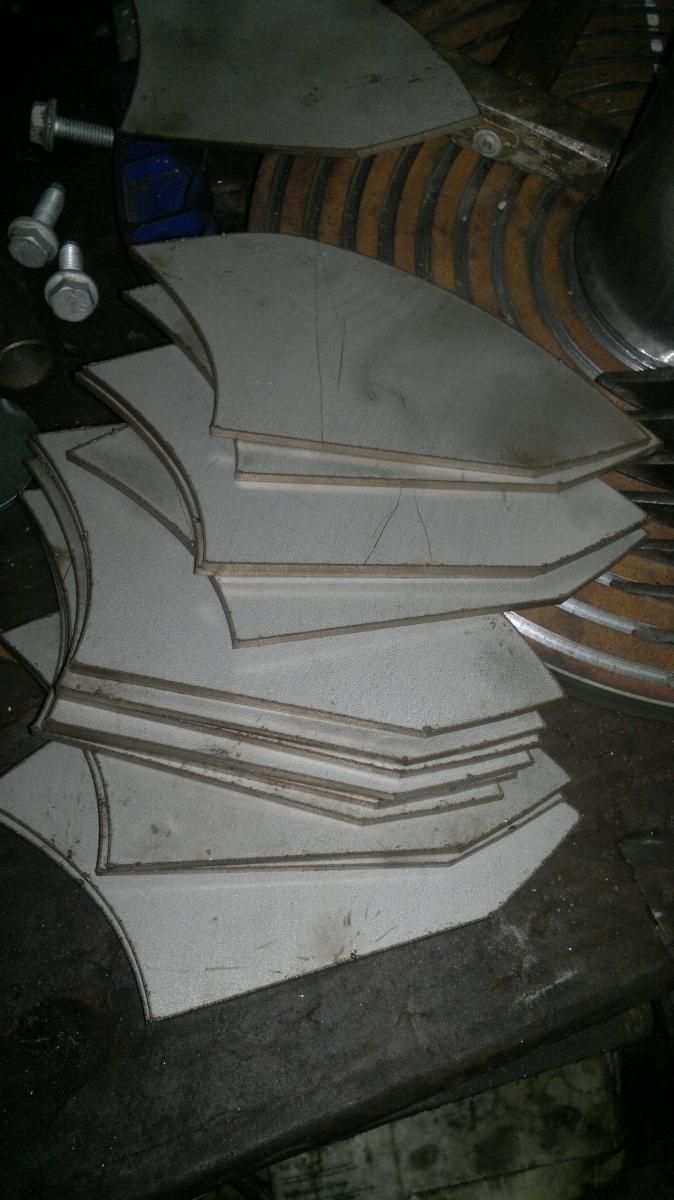

С новым годом! Перед выходными забрал лопасти, нахреначили аж 18 штук, просил 9, наверно чтоб не приставал больше. Без косяков не обошлось, я не правильно рассчитал поверхность которая к ступице прилегает, придется по факту подгонять, делать шаблон по 1й лопасти потом все остальные по ней точить, мне это не нравится. Да иточится нержавейка образивом плохо, помучится придется.


Вложения

lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 866
Карма
901
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: Достали винты солас

А почему ошибся с радиусом? Вроде когда лопасть получит изгиб - всё должно совпАсть... или я ошибаюсь? :?


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

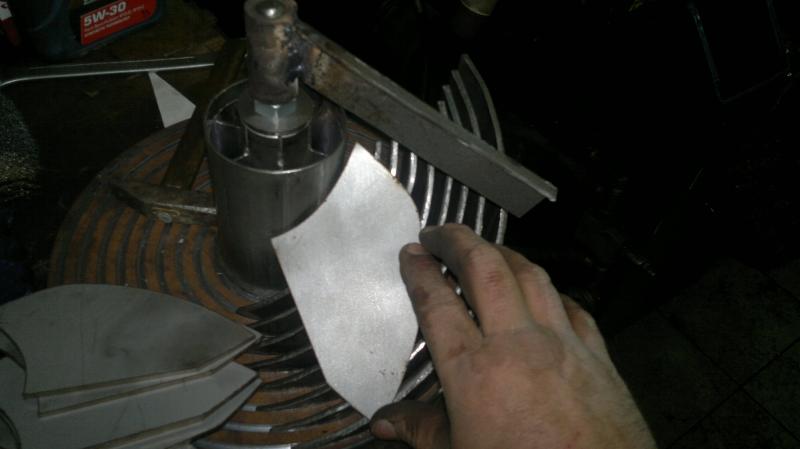

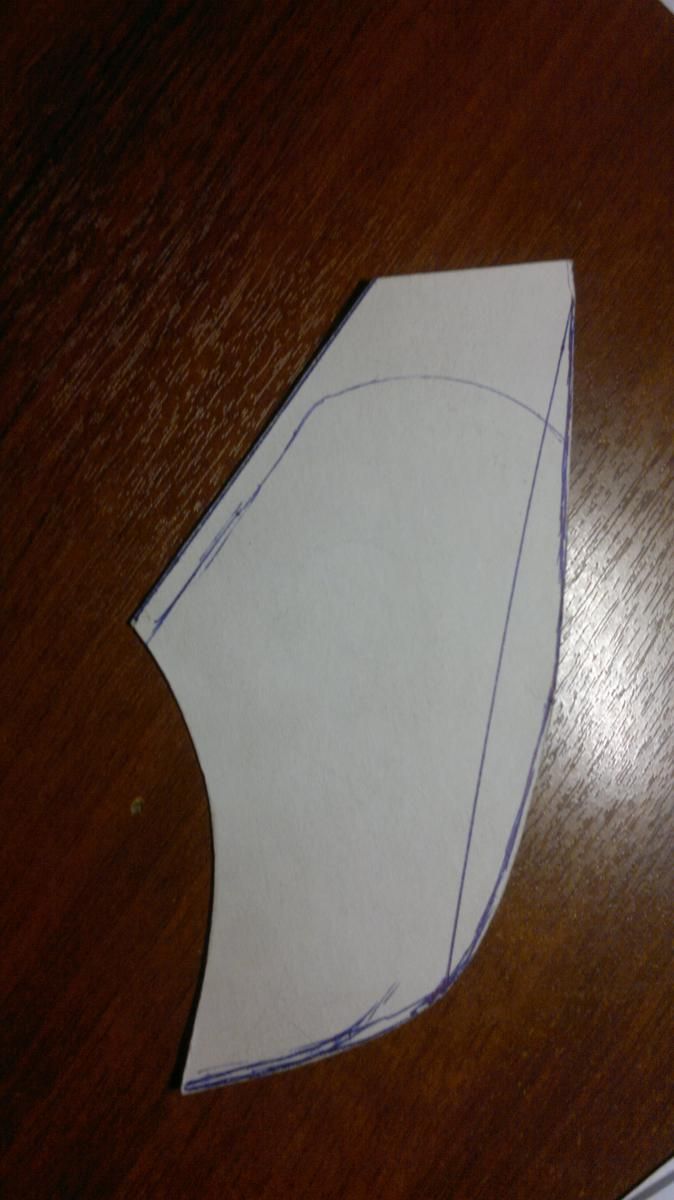

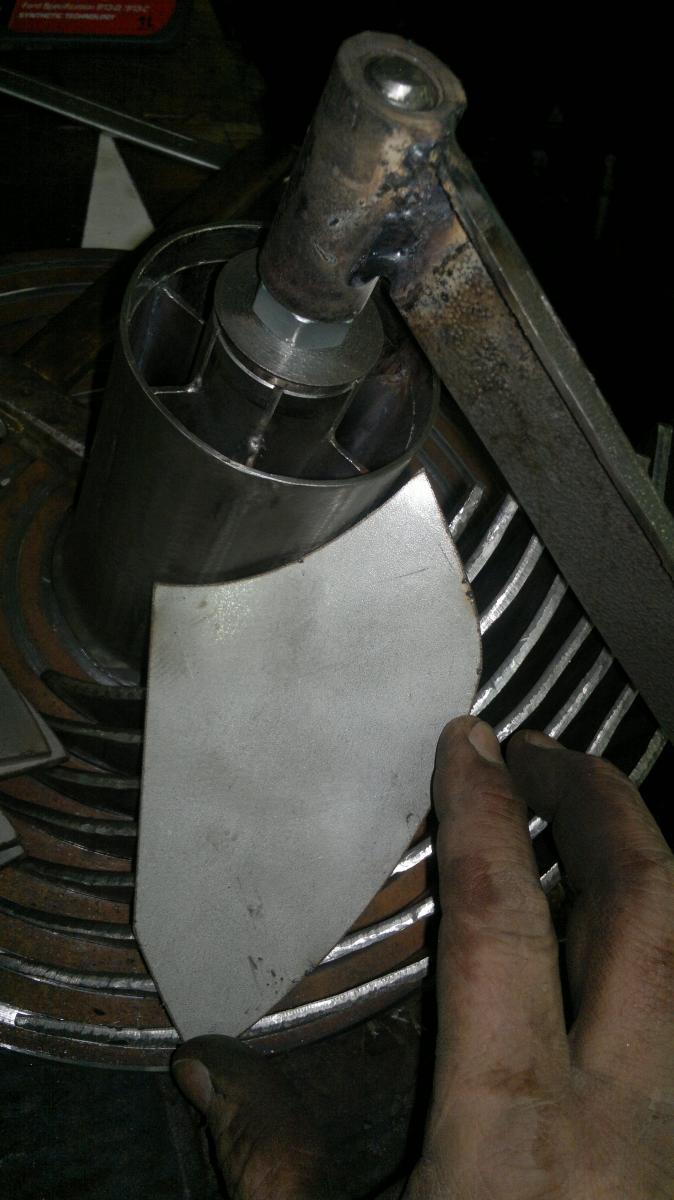

Даже не знаю как обьяснить. Вот так должна была лопасть выглядеть, но толи я размеры не правильно снял, толи резчики че то попутали, пока не проверял по чертежу. Но на фото четко видно что лопасть другая, и встает не так как я хотел.


Вложения

lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 866
Карма
901
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: Достали винты солас

Приличная разница :(


макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

хорошая разница. Балгарка вам в руки с отрезным камнем а потом еще и с зачисным.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

Болгарка конечно спасет, только режется нержа абразивом отвратительно, примерно как тупым сверлом сверлить- греется до красна и тянется. Есть специальные круги по нерже но только под заказ и дорого. Хотелось сделать красиво, зачем я тогда на лазер отдавал, раз придется все равно болгаркой строгать.


макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

не знаю как у вас но я якоря делал из нержавейки и все режиться супер.и транцевые колеса делал себе из нержи резал все балгаркой,а потом кругом из наждачки зачищал и все супер.


макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

самое главное заготовку надо будет зажать в тиски по крепче и в перед


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

Я фотку сделаю как она режется.


макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

как режется я знаю.После пореза есть такие круги на балгарку лепистковые с наждачкой зачищают супер все заусенцы и можно этими кругами стачивать хорошо.одного круга хватит на много.Отрезать отрезными кругами,а зачистить липистковым.и будет все хорошо


ilyich

капитан 1-го ранга
Регистрация
14.12.2010
Сообщения
2 991
Карма
372
Возраст
63
Город
Волгоград
Имя
Александр
Лодка
Южанка-2
Мотор
Мерк 30 2Т,Yamaha F40BET
Re: Достали винты солас

Telenkov сказал(а):
Я фотку сделаю как она режется.
По нержи бери тонкие круги 1 - 1.2 мм , на них так и пишут нерж или inox, стоят они так-же, даже Луга такие делает :yes:
Толстые круги нержа замыливает и он начинает тереть, а не резать. Тонкий сильнее сыпется, самоочищается. У зачистных кругов по нержи даже основа бакелитовая - другая..


макс н и

ст. лейтенант
Регистрация
24.10.2015
Сообщения
300
Карма
4
Возраст
38
Город
СПБ
Имя
максим
Лодка
Групер 380
Мотор
Эвинруд 6, Москва 10,Крайслер 9.9
Re: Достали винты солас

ilyich сказал(а):
Telenkov сказал(а):
Я фотку сделаю как она режется.
По нержи бери тонкие круги 1 - 1.2 мм , на них так и пишут нерж или inox, стоят они так-же, даже Луга такие делает :yes:
Толстые круги нержа замыливает и он начинает тереть, а не резать. Тонкий сильнее сыпется, самоочищается. У зачистных кругов по нержи даже основа бакелитовая - другая..
ага вот вот тонкие бери лучше круги.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
5 039
Карма
1 279
Возраст
52
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Re: Достали винты солас

ilyich сказал(а):
Telenkov сказал(а):
Я фотку сделаю как она режется.
По нержи бери тонкие круги 1 - 1.2 мм , на них так и пишут нерж или inox, стоят они так-же, даже Луга такие делает :yes:
Толстые круги нержа замыливает и он начинает тереть, а не резать. Тонкий сильнее сыпется, самоочищается. У зачистных кругов по нержи даже основа бакелитовая - другая..
Это я знаю, только нет у нас таких кругов в наличии, на заказ только и цену выставляют под полтийник, типа не хочешь не бери.


Vitaliy

капитан 3-го ранга
Регистрация
09.11.2011
Сообщения
663
Карма
285
Город
г.Запорожье Украина
Имя
Виталий
Лодка
Неман-2
Мотор
много
Re: Достали винты солас

Telenkov а я считаю , что 3мм. не достаточно для заготовки лопасти . Имею негативный опыт . После профилировки они станут ещё тоньше . Порезали неправильно , ну и Слава Богу , не потратишь зря время . Закажи новые заготовки лопастей , материал возьми 6мм. После изготовления лопастей у тебя будет запас толщины для придания правильного профиля лопасти ( в радиус но поперечном сечении ) ну и конечно жёсткость лопасти ,что не менее важно для гребного винта .


ilyich

капитан 1-го ранга
Регистрация
14.12.2010
Сообщения
2 991
Карма
372
Возраст
63
Город
Волгоград
Имя
Александр
Лодка
Южанка-2
Мотор
Мерк 30 2Т,Yamaha F40BET
Re: Достали винты солас

Это я знаю, только нет у нас таких кругов в наличии, на заказ только и цену выставляют под полтийник, типа не хочешь не бери.[/quote]

Ну НЕ понимаю :unknown: :? ..... Лазер, Плазма- выходит "халявные"?? А круг за полтинник..................... , которым три заготовки на винт разрулишь....


Адмирал

капитан 1-го ранга
Регистрация
03.04.2013
Сообщения
14 735
Карма
4 531
Имя
Андрей
Лодка
Обь газисо, Крым М
Мотор
Хонда 20, Хонда 40
Re: Достали винты солас

Круг старый от наждака кладёшь рядом с лопастью , на крайняк кирпич белый ...
как круг начинает замыливаться - чиркни по наждаку или кирпичу и дальше режь . Ещё нержавейку сверлят с керосином ( я сам пробовал и правда лучше ) может керосин и при резке поможет ??? Хотя грязно получится да и загорится он .
А чё плазмы нету под рукой ??
