Перевел мануал на русский, сверил свой модельный номер, оказалось моторчик-то мой 88-го года, собран в бельгии, хотя стоит внизу таблички надпись USA. спасибо Сергею за ссылочку на мануал.


koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9
Привет всем! Парни помогите плиз ,нужна электро схема на Эвин 9.9 1976 года с генератором.


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Что значит с генератором?


koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9
может не так выразился. С генераторной катушкой на освещение....


Михаил Дорохин

капитан-лейтенант
Регистрация
17.01.2018
Сообщения
426
Карма
168
Возраст
58
Город
Ливны
Имя
Михаил
Лодка
ALTAIR 360 HD
Мотор
Johnson 9.9 1978

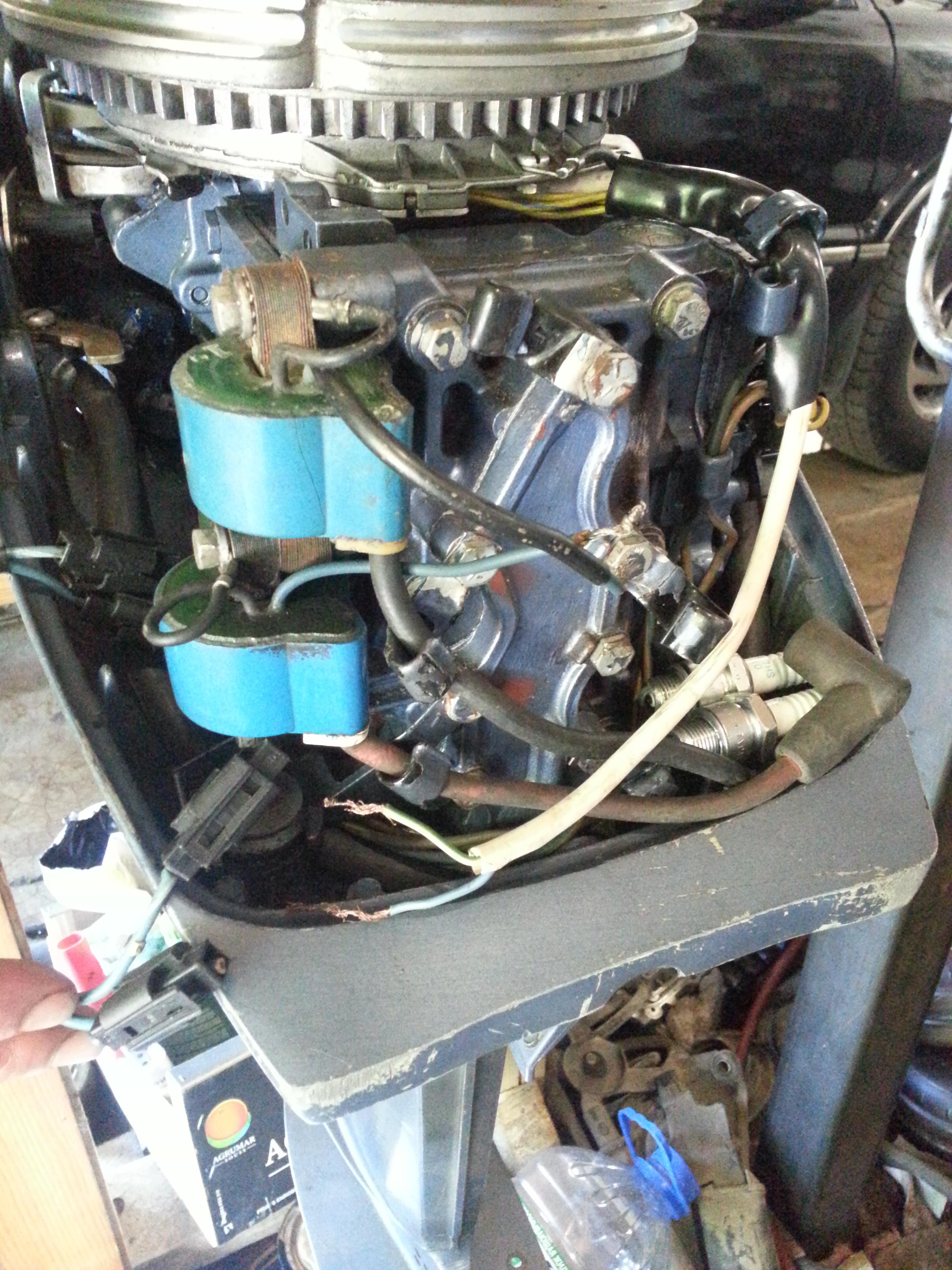

может не так выразился. С генераторной катушкой на освещение....Посмотреть вложение 131496
А что там тебя интересует, в колодке на боку мотора, выход переменного нестабилизированного напряжения 12 В а так как катушек в генераторе 2 шт, то выход со средней точкой


koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9
А что там тебя интересует, в колодке на боку мотора, выход переменного нестабилизированного напряжения 12 В а так как катушек в генераторе 2 шт, то выход со средней точкой
Продавец у которого я покупал мотор ,снял одну из катушек и обрезал провода.... Катушку потом прислал . Но нет полного понимания как правильно всё закомутировать.....


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Конец одной катушки с началом второй и из этой точки провод. Для точного понимания L-метр бы. Нет мультиметра с этой функцией? Если нет, то просто смотри направление намотки катушек.


Михаил Дорохин

капитан-лейтенант
Регистрация
17.01.2018
Сообщения
426
Карма
168
Возраст
58
Город
Ливны
Имя
Михаил
Лодка
ALTAIR 360 HD
Мотор
Johnson 9.9 1978
Я не понял вначале про какие катушки идет разговор, думал про катушки под маховиком, а оказывается разговор шел про ВВ катушки, надо в своем глянуть как они подключены


koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9
Конец одной катушки с началом второй и из этой точки провод. Для точного понимания L-метр бы. Нет мультиметра с этой функцией? Если нет, то просто смотри направление намотки катушек.

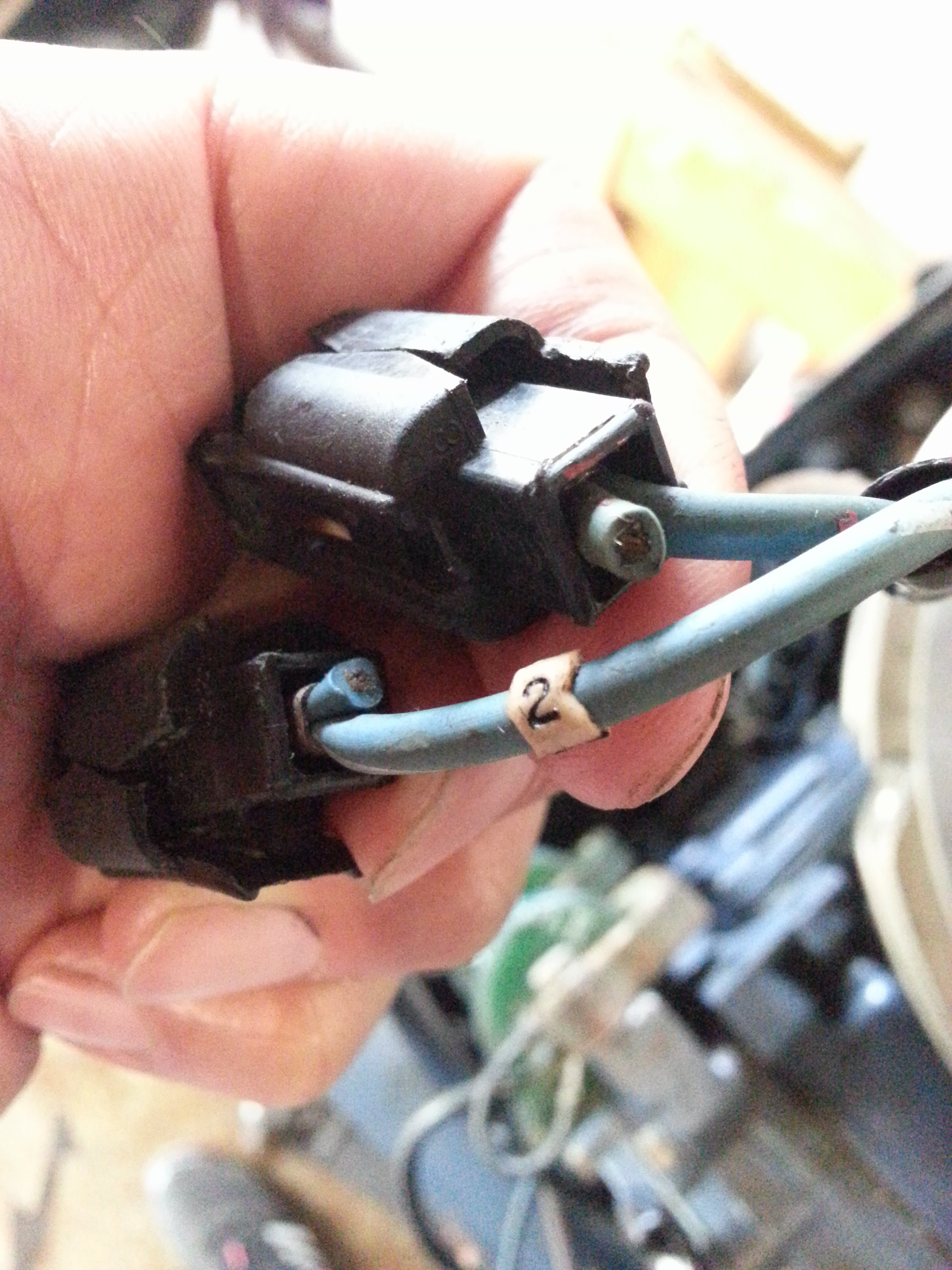

Мультиметра нет. Есть шесть проводов ,их нужно правильно соединить)). Два провода с фишками идут от кнопки-глушилки :20180619_191056.jpg

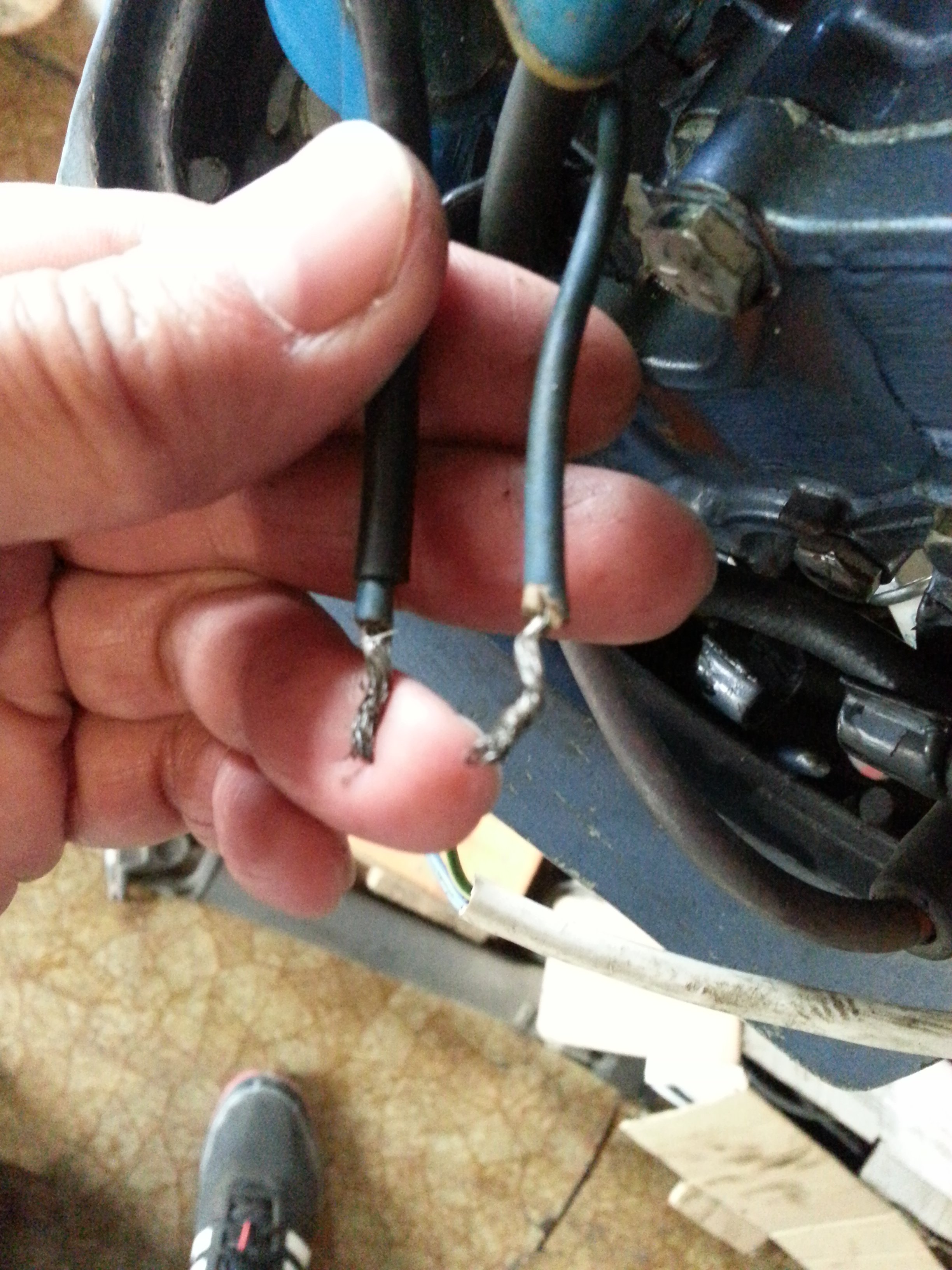

два провода от катушек:20180619_191126.jpg

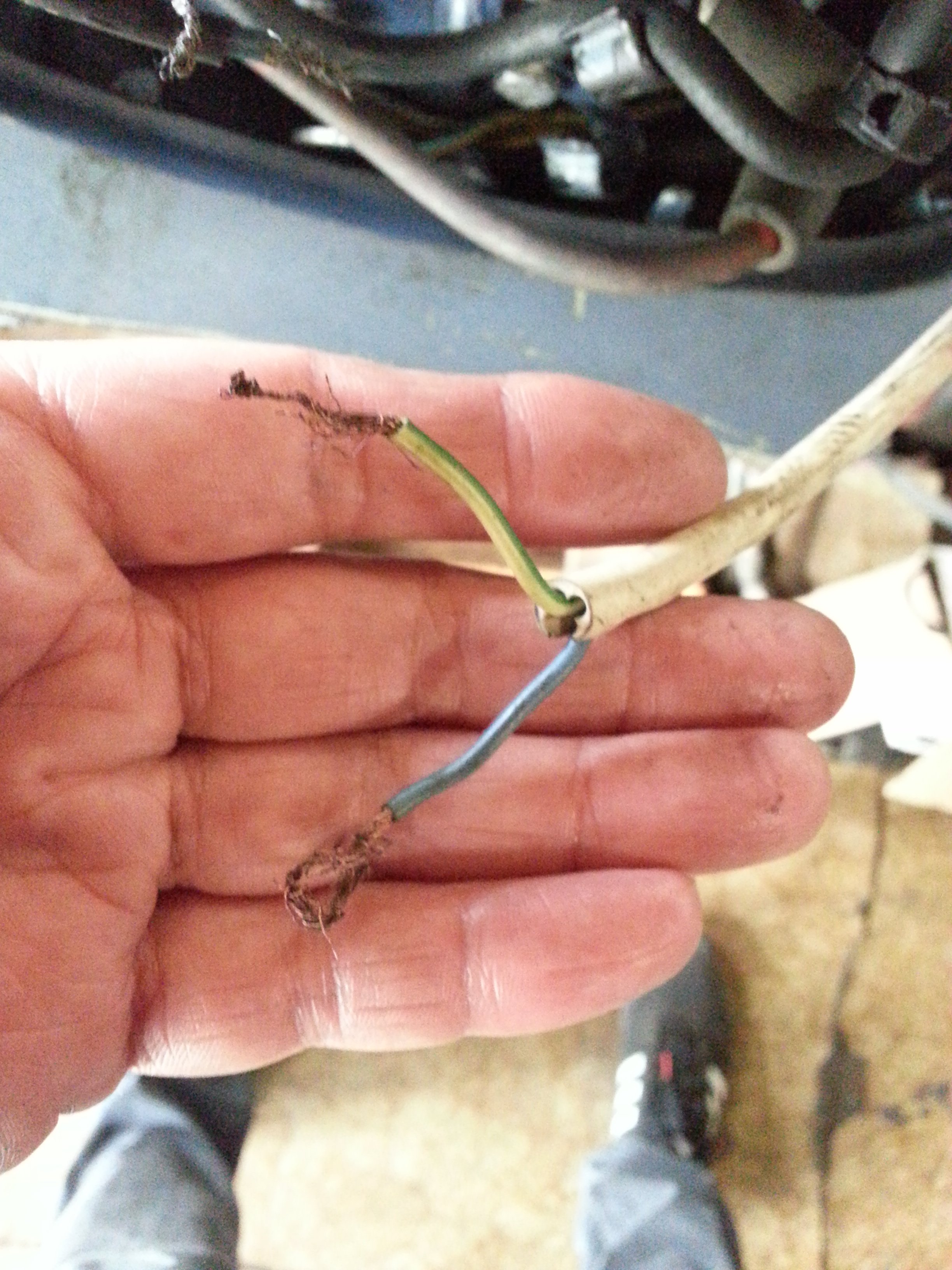

два провода выходят из под маховика:20180619_191146.jpg
Вроде просто всё ,а полного понимания нет ,особенно непонятно куда желто-зелёный провод который из под маховика выходит))


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Я не понял вначале про какие катушки идет разговор, думал про катушки под маховиком, а оказывается разговор шел про ВВ катушки, надо в своем глянуть как они подключены
Нет, речь именно про генераторные катушки


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.

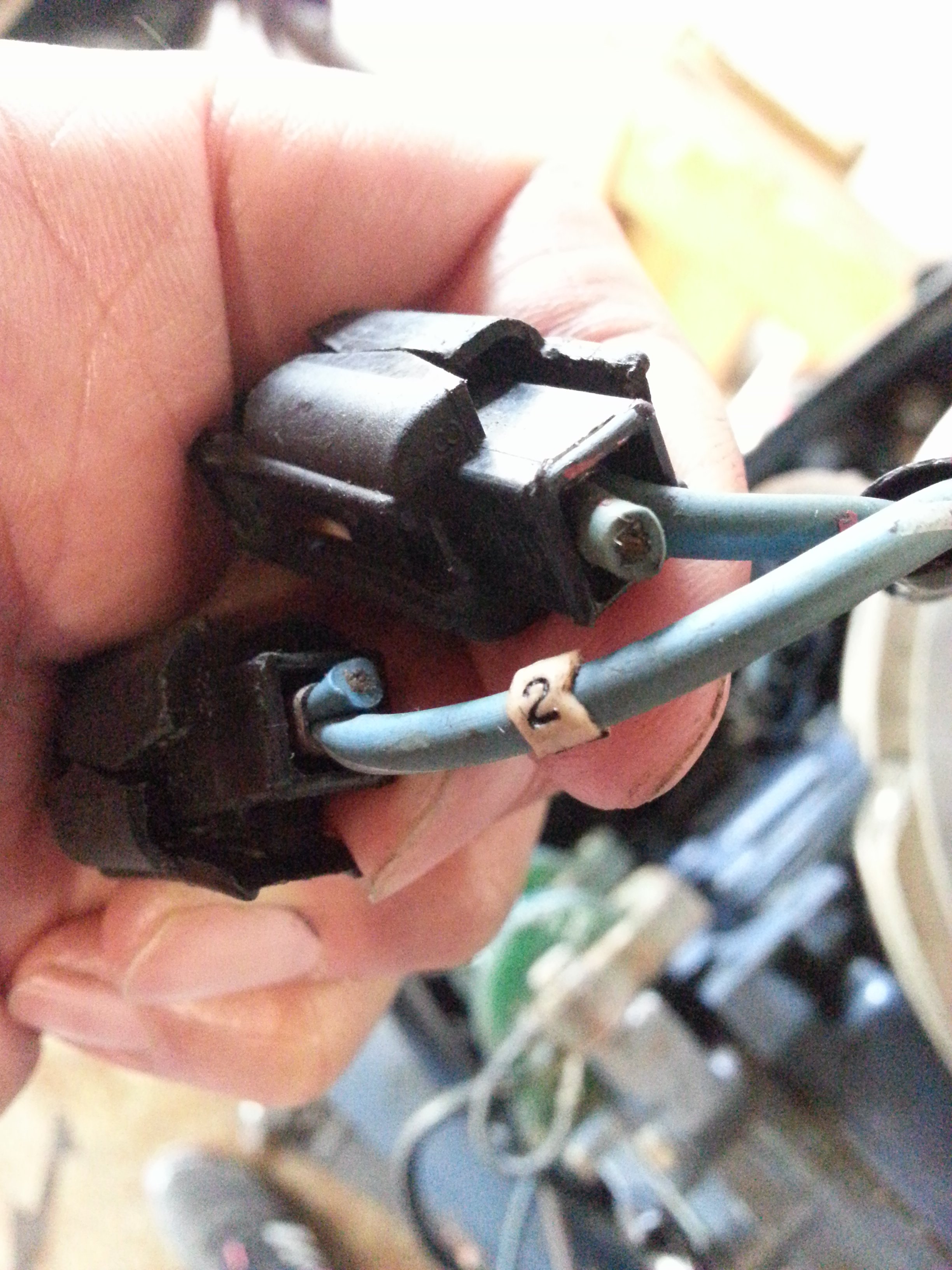

Мультиметра нет. Есть шесть проводов ,их нужно правильно соединить)). Два провода с фишками идут от кнопки-глушилки :Посмотреть вложение 131560

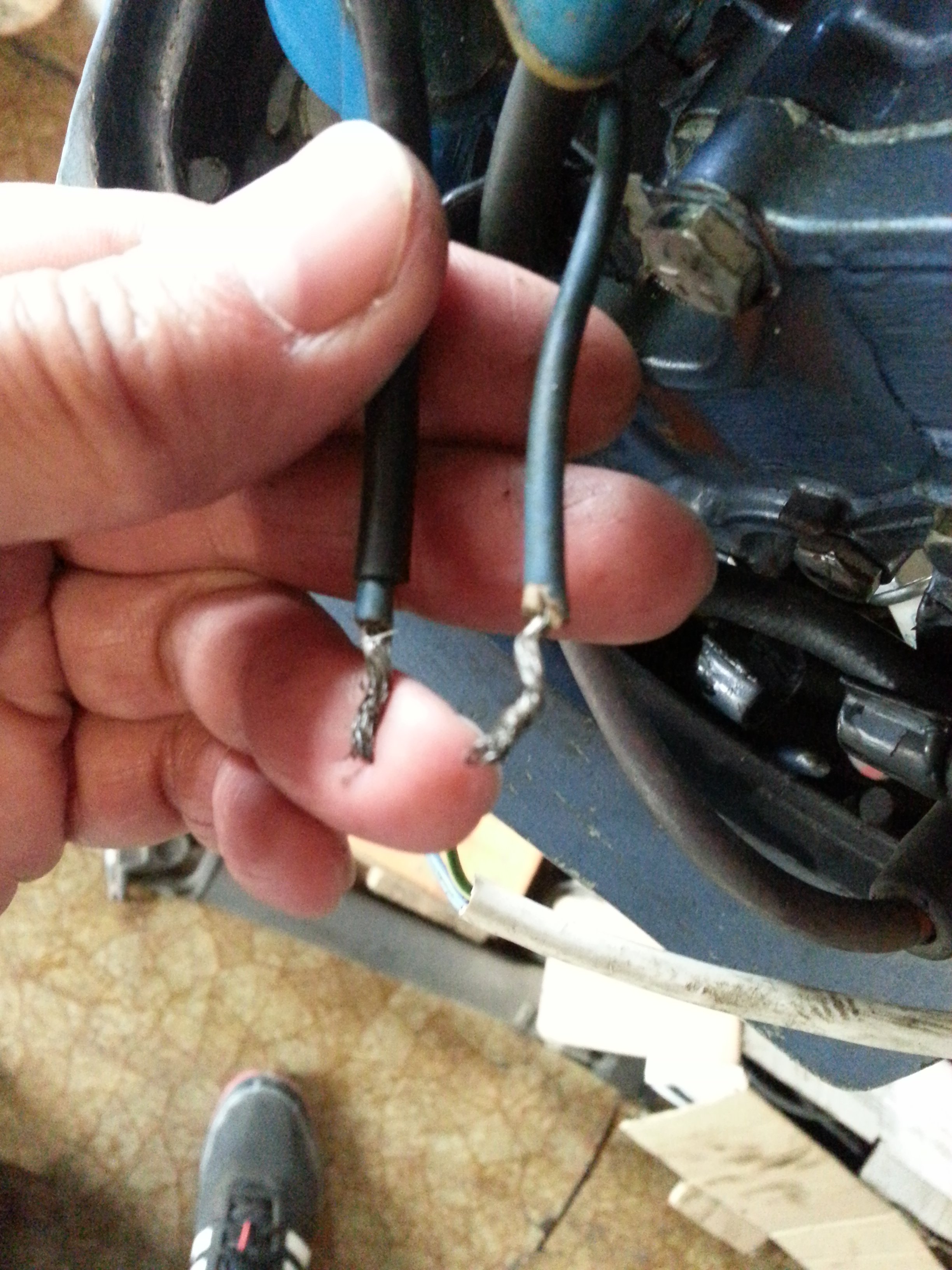

два провода от катушек:Посмотреть вложение 131561
два провода выходят из под маховика:Посмотреть вложение 131562
Вроде просто всё ,а полного понимания нет ,особенно непонятно куда желто-зелёный провод который из под маховика выходит))
Два провода с клеммниками черными идут от передней стенки поддона. Это кнопка стоп. Один из них на массу. Два провода с клеммами из под маховика- на высоковольтные катушки. Но нам интересны две генераторные катушки.
Думаю,нужно снять маховик. Религия позволяет тебе вмешаться в необъяснимый мир техники?


Михаил Дорохин

капитан-лейтенант
Регистрация
17.01.2018
Сообщения
426
Карма
168
Возраст
58
Город
Ливны
Имя
Михаил
Лодка
ALTAIR 360 HD
Мотор
Johnson 9.9 1978
Нет, речь именно про генераторные катушки
В общем мне надо будет снять маховик и все сфотографировать подробно, куда какие провода идут, тогда думаю разберемся, вот провод ПВС в белой изоляции он соединен с желтыми проводами, а они по моему должны идти к ВВ катушкам


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
В общем мне надо будет снять маховик и все сфотографировать подробно, куда какие провода идут, тогда думаю разберемся, вот провод ПВС в белой изоляции он соединен с желтыми проводами, а они по моему должны идти к ВВ катушкам
Миша, я не знаю какие цели ты преследуешь.Для чего снимать маховик и прочее.


Михаил Дорохин

капитан-лейтенант
Регистрация
17.01.2018
Сообщения
426
Карма
168
Возраст
58
Город
Ливны
Имя
Михаил
Лодка
ALTAIR 360 HD
Мотор
Johnson 9.9 1978
Миша, я не знаю какие цели ты преследуешь.Для чего снимать маховик и прочее.
Чтоб понять, какой провод куда идет, нарисовать схему, чтоб понятна была всем, вдруг кому потом понадобится


Aleksei 1415

капитан 1-го ранга
Регистрация
14.11.2015
Сообщения
2 872
Карма
889
Возраст
50
Город
липецк
Имя
Алексей
Лодка
Казанка 6, Диана 3 02
Мотор
JOHNSON 15RSOC, JOHNSON BJ20BFCDC, EVINRUDE BE30BAEUD, YAMAHA 5.

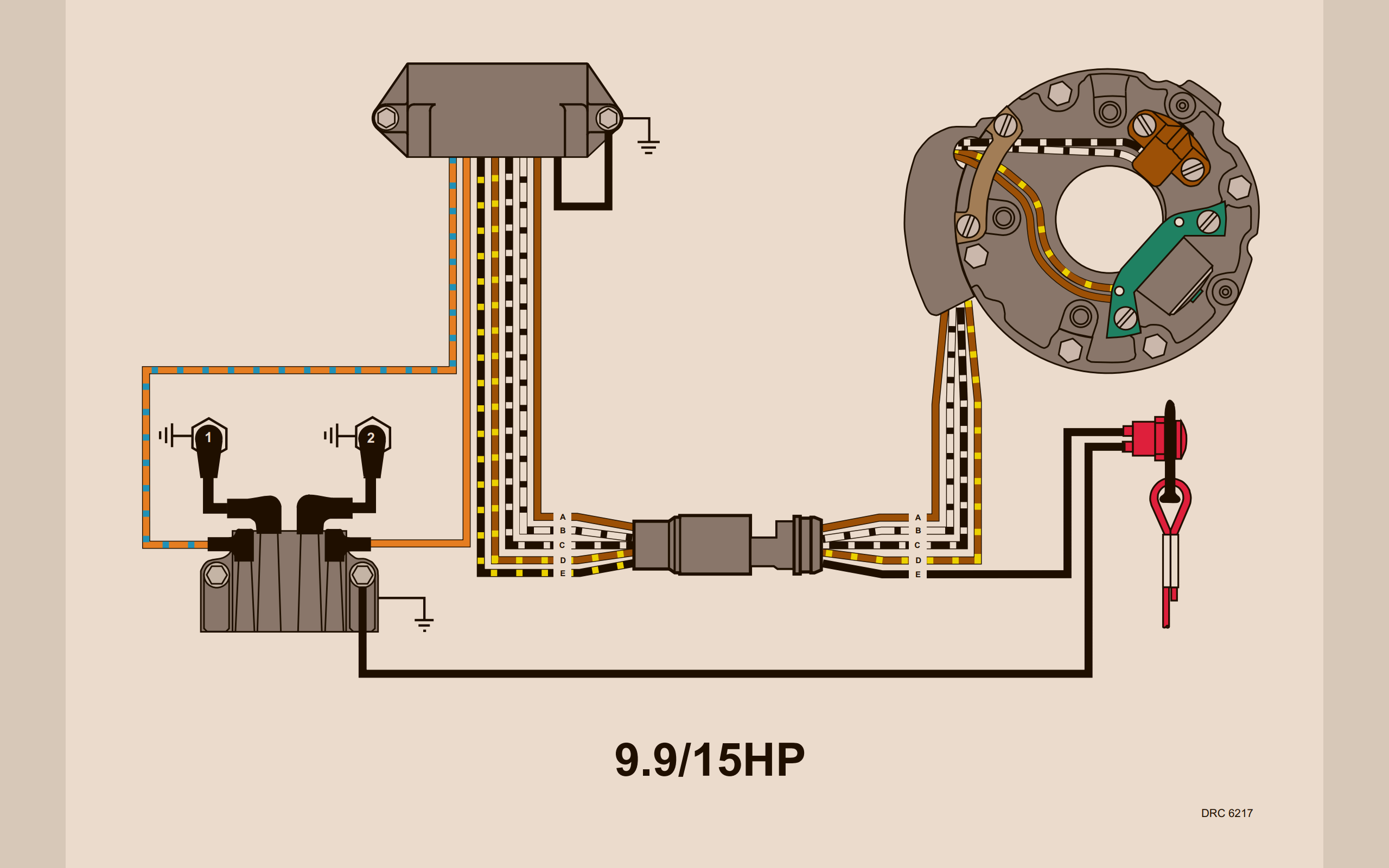

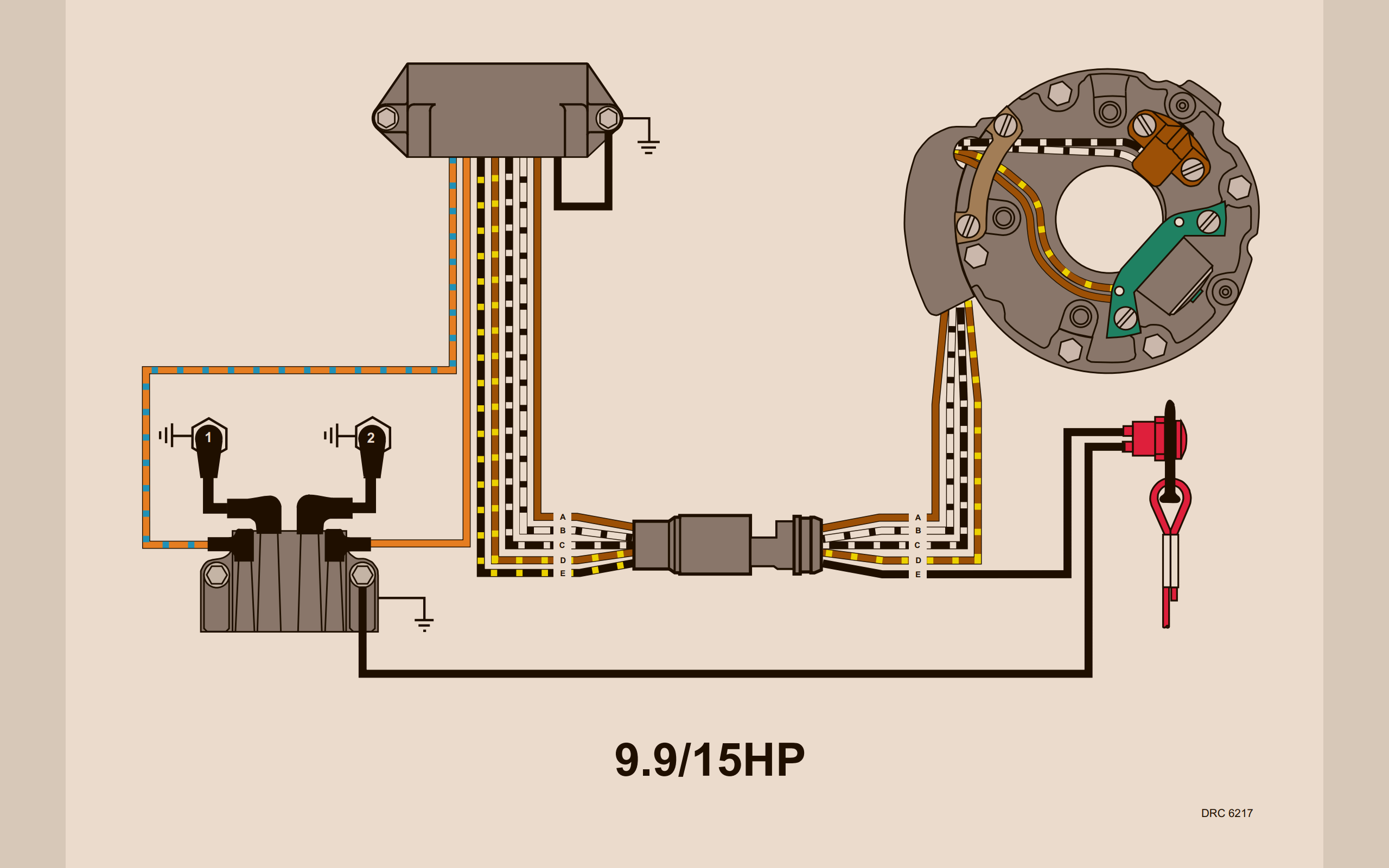

Такая схема годится? Screenshot_2018-01-10-20-06-30.png


koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9

koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9
Два провода с клеммниками черными идут от передней стенки поддона. Это кнопка стоп. Один из них на массу. Два провода с клеммами из под маховика- на высоковольтные катушки. Но нам интересны две генераторные катушки.
Думаю,нужно снять маховик. Религия позволяет тебе вмешаться в необъяснимый мир техники?
Попробую разобраться не снимая, подробные фото аналогичного мотора думаю решили бы проблему....


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Извини, не пойму.., тебе же катушку потом прислали. Ты ее не снимая маховика хочешь поставить?


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Попробую разобраться не снимая, подробные фото аналогичного мотора думаю решили бы проблему....
Ну есть у меня такой мотор. Что именно нужно посмотреть?


koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9
Прошу прощения, бестолково обьяснил. Не было высоковольтной катушки (синей) ,но маховик всё-же буду снимать ,на нём не было гайки ,думаю и там что-нибудь открутили.... хорошо помогли б подробные фото комутации кнопки стоп с вв катушками и проводами которые идут из под маховика.


Volgasar

капитан 1-го ранга
Регистрация
30.09.2016
Сообщения
3 721
Карма
1 184
Возраст
52
Город
Пушкино
Имя
Павел
Лодка
ПВХ НДНД 370 :(
Мотор
Было много отечественных,сейчас; Ямаха 3.5, Джонсон-Евинруд 2- 9,9-15-25-30-40.Дальше видно будет.
Фото можно, но не обязательно. Шильду мотора лучше. Для остановки мотора достаточно замкнуть низковольтные цепи катушек


koffe

старшина 2ст.
Регистрация
22.07.2017
Сообщения
58
Карма
2
Город
Томск
Имя
Дмитрий
Лодка
Флагман 380L c полимерной бронёй
Мотор
Evinrude 9.9

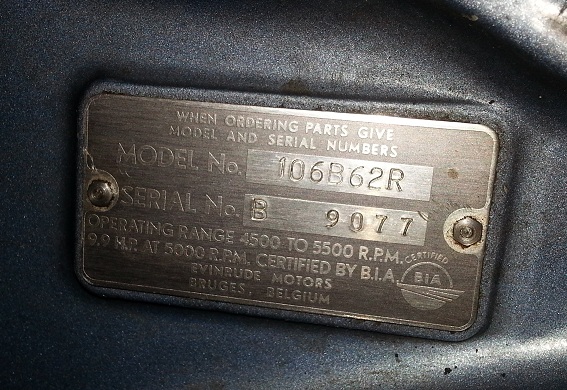

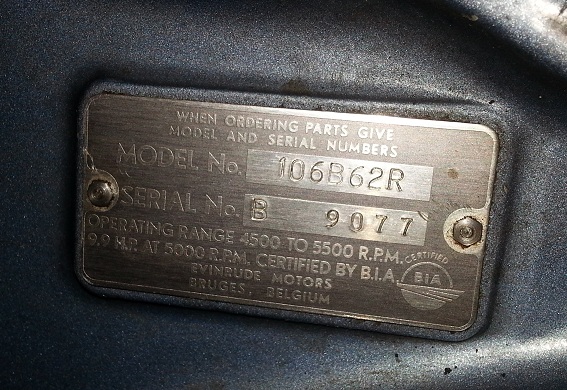

20170727_162503.jpg Вот шильда. Только чем она поможет...
