Ну...бошка не главное в этой модели :lol::hahaha: Там есть более лучшие рабочие параметры:hahaha:

Ну что за шейка, что за глазки! Рассказывать, так, право, сказки! Какие перышки! какой носок! И, верно, ангельский быть должен..
Бошка иногда бывает важнее всего остального)))):lol:


РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
8 959
Карма
1 480
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

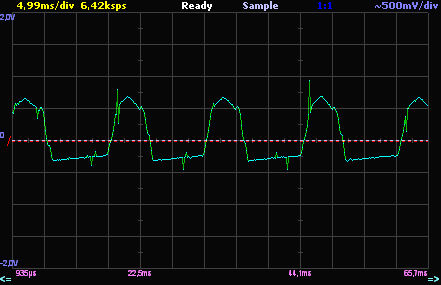

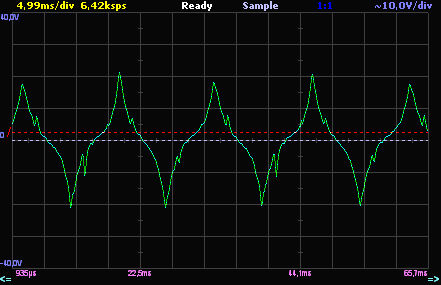

тиристор (упр электрод) 0.5 в, 5ms
пересчитайте кто умеет милисикунды в обороты. врет тахометр или нет? 1800 показал.


Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
2 940
Карма
153
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
Дано:
Т (период импульсов) 15мс
Вихрь 4 магнита 2 имп/об
1с=1000мс

1000/15/2=33 об/сек
33х60= 1980 об/мин


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
8 959
Карма
1 480
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
8 959
Карма
1 480
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
танкист
не появилось свободное время?
Время найдем. Где то у тебя в измерениях ошибка. На управляющем электроде очень маленькое напряжение.
Проверь номиналы делителя тестером.

Теперь суть.
В начальной части амплитуды задаем рабочую точку открывания тиристора. Скажем для ВТ-151 пусть она равна 1 вольт.
Напряжение амплитуды измеряем на оборотах прокрутки ручным стартером и на 1000 оборотов. Далее считаем делитель по нижнему напряжению и по верхнему. https://www.calc.ru/raschet-delitelya-napryazheniya-kalkulyator.html
Нижнее напряжение определяет искру в момент пуска. Верхнее определяет те самые 3000 оборотов при которых угол достигает максимума.
То есть задав делителем минимальное напряжение, при котором на оборотах пуска тиристор открывается, мы автоматически устанавливаем максимальный угол 30 градусов близко к 3000 оборотов.

Вот и вся суть. Смотрим осциллограммы и рассчитываем делитель.

И последнее. С учетом разброса моточных данных датчиков, а так же магнитного поля маховиков, все измерения проводим только на рабочем моторе.

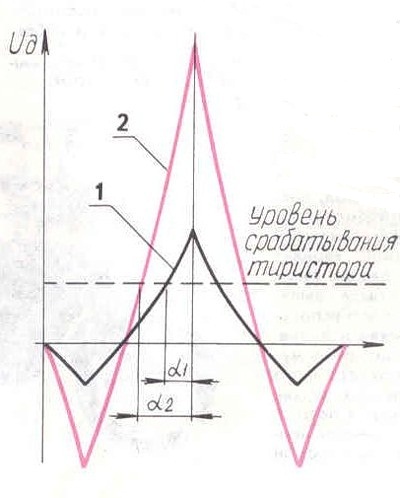

А это для иллюстрации как работает автоматическое опережение.

162958


РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
8 959
Карма
1 480
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
не ругайся, разжуй для тупых (это я про себя)
Так вроде я всё разжевал.
1 вольт исходные данные для расчета делителя.
Почему у меня 30 ом получилось!? Потому что магниты были заряжены и напряжение на управляющем электроде было высоким.
Что бы его снизить до нужного уровня, резистор вместо 60 ом по расчету стал 30 ом.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
8 959
Карма
1 480
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
не открывается у меня.
Тут я ни чем не могу помочь кроме как посоветовать найти самостоятельно в инете любой калькулятор для расчета делителя напряжения.
Или по старинке берем формулу и считаем на бумаге.

163016


РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
8 959
Карма
1 480
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
зачем здесь формула про ток, не понял.
Далее считаем делитель по нижнему напряжению
.
метода из темы "крутим переменный резистор до появления искры при прокрутке маховика от руки" это почти не одно и тоже. избежим этого?
На родном коммутаторе с тиристором Ку-202 именно так и настроено на заводе. А вот ВТ-151 попросил других номиналов делителя что бы работать в этом диапазоне. С заводскими номиналами он уходил в 30 градусов уже на оборотах 1800-2000.
с номиналом R1-60 R2-150. пластину пришлось повернуть раньше на 10 гр. от заводского комплекта
вернется на место?


РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
Упустил слежку за темой. Кто-то спрашивал, какой строб на видео.
Вот. Для лодочных моторов и жигулятора.
у меня тоже орионовский "астро м5" пропуски показывает, как ибежать?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
8 959
Карма
1 480
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
зачем здесь формула про ток, не понял..
Потрудись подсчитать какой будет ток в цепи с номиналами 60+320 если напряжение с датчика равно 3 вольта. (прокрутка ручным стартером. Потом подсчитай с номиналами 160+60.
Далее загляни в даташит на ВТ-151 и найди какой ток ему необходим. Сравни с теми показаниями которые получишь от номиналов 60+320.
Стало быть когда ты всё это подсчитаешь и узнаешь результаты, получишь ответы на свои вопросы.

если R1=60 R2=320, будет одно и то же. или ты ток открывания тиристора как то учитывал? я же этот 1 вольт с многими номиналоми могу получить.


kav75

капитан 1-го ранга
Регистрация
16.01.2010
Сообщения
2 222
Карма
734
Возраст
43
Город
Томск (Северск)
Имя
Алексей
Лодка
ПВХ Нерпа-3 (продана), Прогресс 4 есть.
Мотор
Вихрун 30, Ветерок 8М, Sea Pro 2.5, Yamaha 40 HEO

РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
Стало быть когда ты всё это подсчитаешь и узнаешь результаты, получишь ответы на свои вопросы.
я считал, но ответа не получил, ума не хватило. твои номиналы R1-30 R2-160 ток 15мА. мои номиналы 60 и 160 ток 13 мА. ток упр. тиристора. 15 мА. что к чему привязывать.


РобертНСК

капитан-лейтенант
Регистрация
09.07.2013
Сообщения
438
Карма
8
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
кончилось терпение у сенсея?
поигрался с сопротивлениями. все равно не понял. почему R1-30ом, зачем так сигнальную катушку нагружать?
Почему у меня 30 ом получилось!? Потому что магниты были заряжены и напряжение на управляющем электроде было высоким.
Что бы его снизить до нужного уровня, резистор вместо 60 ом по расчету стал 30 ом.
ладно,откуда R2 взялся 160.
