Цитату из Фишбейна, конкретно в этом вопросе, прошу в студию.
Прошу.
Карбюратор (принципиальная схема показана на рис. 24) обеспечивает распыление топлива при работе двигателя на всех режимах. На моторах «Ветерок* устанавливают карбюраторы поплавкового типа с горизонтальным диффузором и дроссельной заслонкой, поворачивающейся вокруг вертикальной оси.
Рис. 24. Принципиальная схема карбюратора

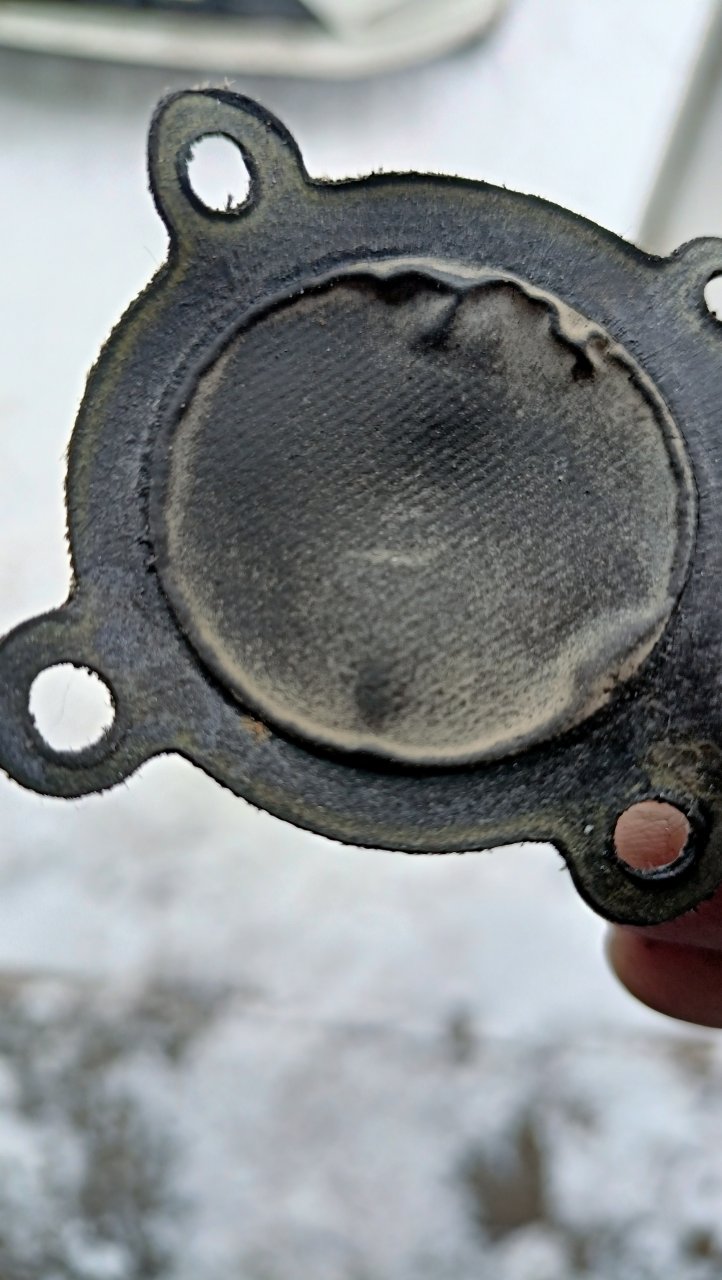

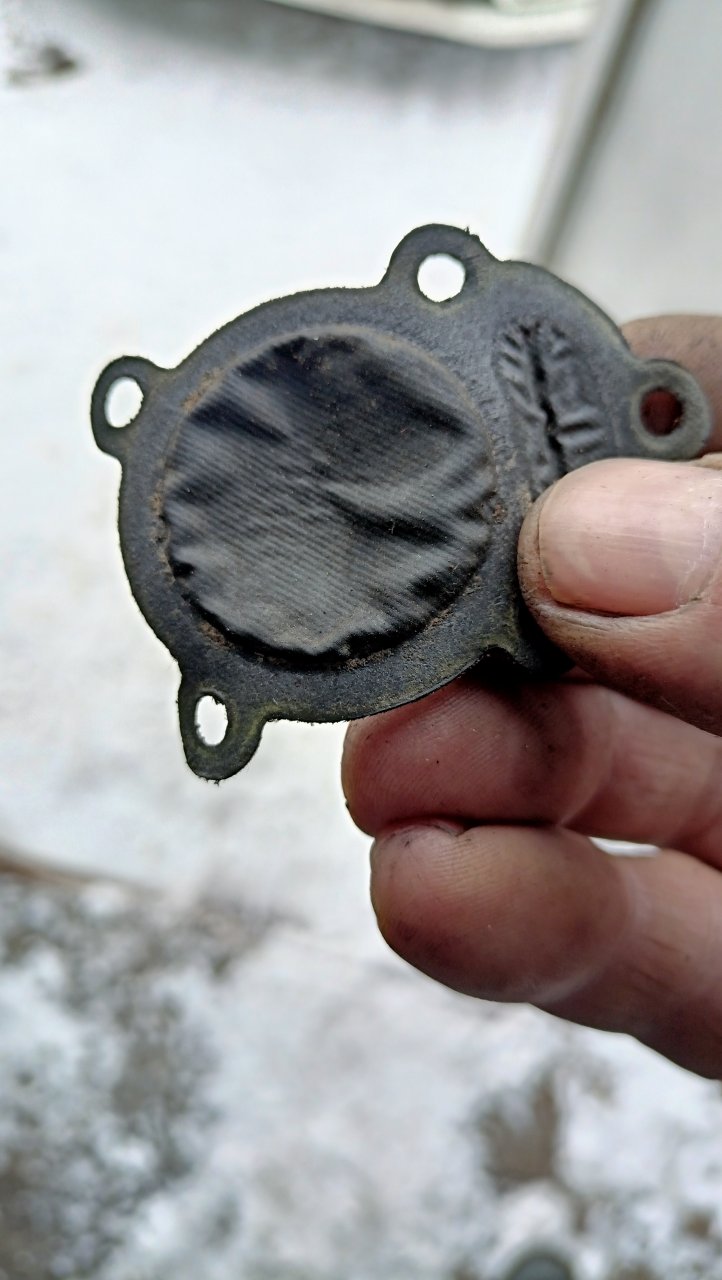

Топливо из насоса поступает по шлангу в поплавковую камеру 1 через отверстие в крышке карбюратора. Постоянный уровень топлива в поплавковой камере (ниже плоскости разъема камеры с крышкой на 16— 19 мм) поддерживается поплавком 2 с игольчатым клапаном 18. Из поплавковой камеры топливо через главный жиклер, проходное сечение которого регулируется дозирующей иглой 15, поступает к распылителю 8. При работе двигателя в кривошипной камере создается разрежение, благодаря чему через диффузор 7 с большой скоростью протекает воздух. Поскольку распылитель расположен в самой узкой части диффузора, давление в потоке оказывается ниже атмосферного и топливо засасывается в диффузор, увлекается потоком и поступает в смесительную камеру 12. Здесь происходит смешивание распыленного топлива с воздухом. Окончательная подготовка горючей смеси осуществляется в кривошипной камере, куда она всасывается при открывании впускного пластинчатого клапана.
При повороте дозирующей иглы 15 по часовой стрелке проходное сечение жиклера 17 уменьшается, горючая смесь обедняется, при повороте против часовой стрелки — обогащается. При работе мотора на малом газе (когда дроссельная заслонка 13 прикрыта) разрежение в диффузоре 7 мало и топливо через главный жиклер не подсасывается.
За дроссельной заслонкой и в канале 11 создается значительное разрежение, вследствие чего топливо через жиклер малого газа 16 и отверстие в трубке 10 поступает в канал 11 и, смешиваясь с воздухом, образует эмульсию. В смесительной камере 12 эмульсия разбавляется воздухом и в виде смеси топлива с воздухом засасывается в полость картера. Сечение отверстия 4, через которое поступает воздух в канал 11, регулируется винтом малого газа 5.

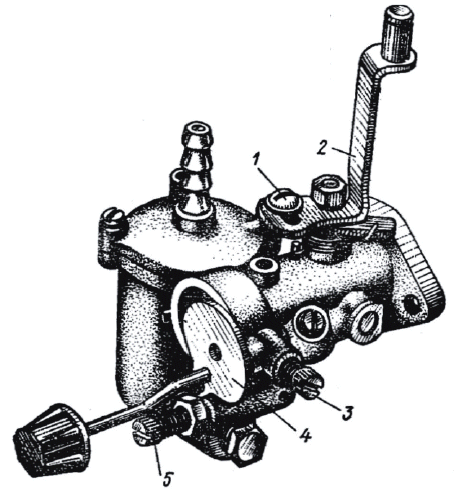

Рис. 25. Общий вид карбюратора.
1 — винт регулировки открытия дроссельной заслонки; 2— рычаг дроссельной заслонки; 3 — винт малого газа; 4 — воздушная заслонка; 5 — дозирующая игла
При открытии дроссельной заслонки одновременно с увеличением частоты вращения коленвала возрастает разрежение в диффузоре 7, вследствие чего начинается истечение топлива через распылитель 8. При дальнейшем открытии дроссельной заслонки, после того как уровень топлива в колодце 14 понизится до уровня начала канала распылителя 8. воздух, поступающий через трубку 6 и компрессионный жиклер 9, будет притормаживать истечение топлива из распылителя и способствовать необходимому обеднению смеси.
Обогащение смеси при резком открытии дроссельной заслонки достигается за счет некоторого запаса топлива, находящегося в топливном колодце 14. Для обогащения смеси при запуске служит воздушная заслонка 3, которой прикрывается входное отверстие карбюратора в процессе прокрутки мотора перед запуском. При этом создается большое разрежение в диффузоре при малом расходе воздуха, благодаря чему горючая смесь обогащается. Общий вид карбюратора типа КЗЗ, применяемого на моторах «Ветерок», показан на рис. 25.
Управление дроссельной заслонкой карбюратора сблокировано с управлением поворота основания магдино и выведено на вращающуюся рукоятку румпеля. На корпусе румпеля имеется надпись «Пуск» с треугольной меткой, против которой устанавливается белая метка на рукоятке румпеля в момент запуска мотора. При этом дроссельная заслонка должна быть открыта на 1—2 мм, а ролик рычага 2 должен находиться против метки на кулачке основания магдино. Положение заслонки регулируется поворотом рычага относительно заслонки и фиксируется винтом 1. Направление вращения рукоятки румпеля в сторону уменьшения и увеличения открытия дроссельной заслонки показано стрелками с надписями «Малый» и «Полный». Усилие, необходимое для вращения рукоятки румпеля, регулируют затяжкой гайки на торце рукоятки.
