Re: самодельный БОТ водомет "27 регион"

Задырявил лодку :dread:

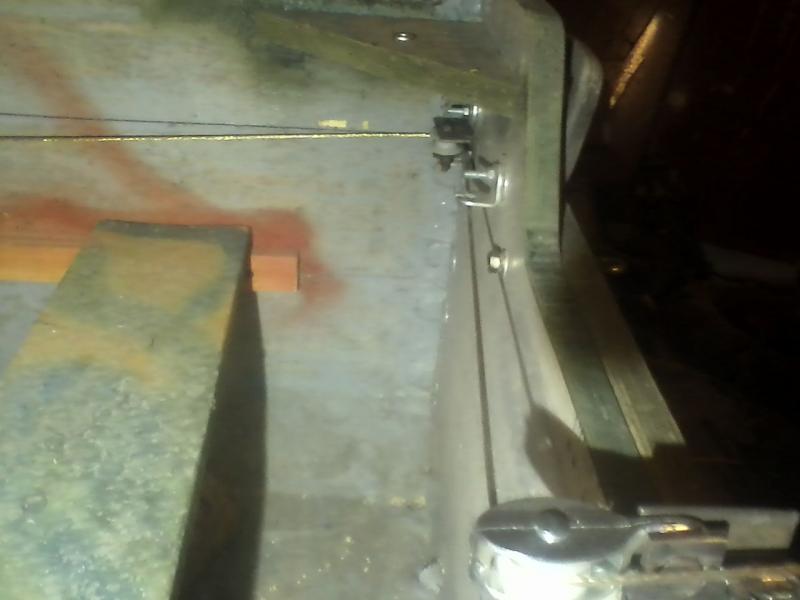

Кстати ! выпилил под водомет - смотрел на эти шабашки - иии оооо чудо - новые)) как будто только что сделал лодку - ни гнилинки ни пердинки)))) так что вареные доски это тема.


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

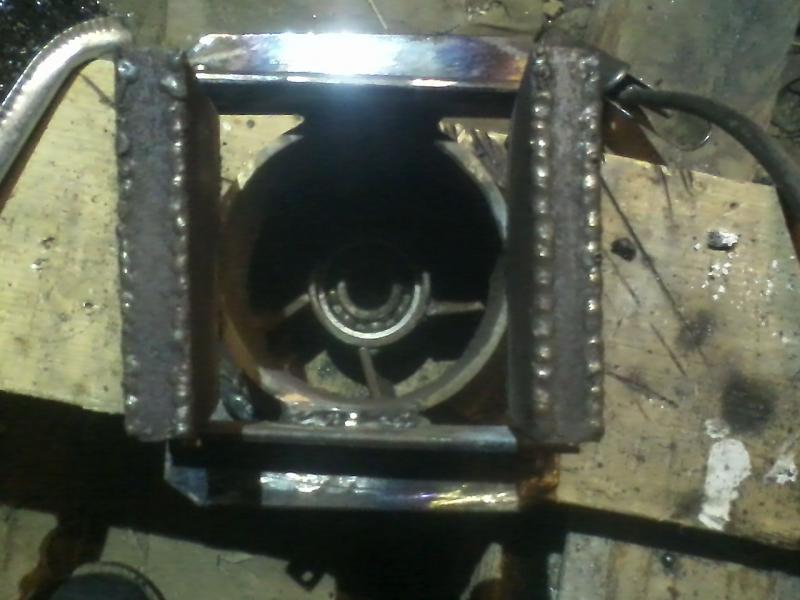

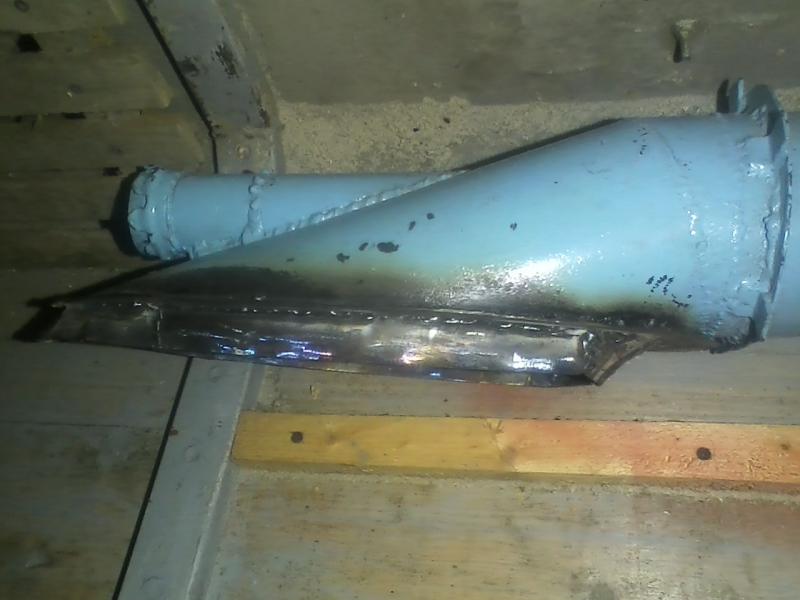

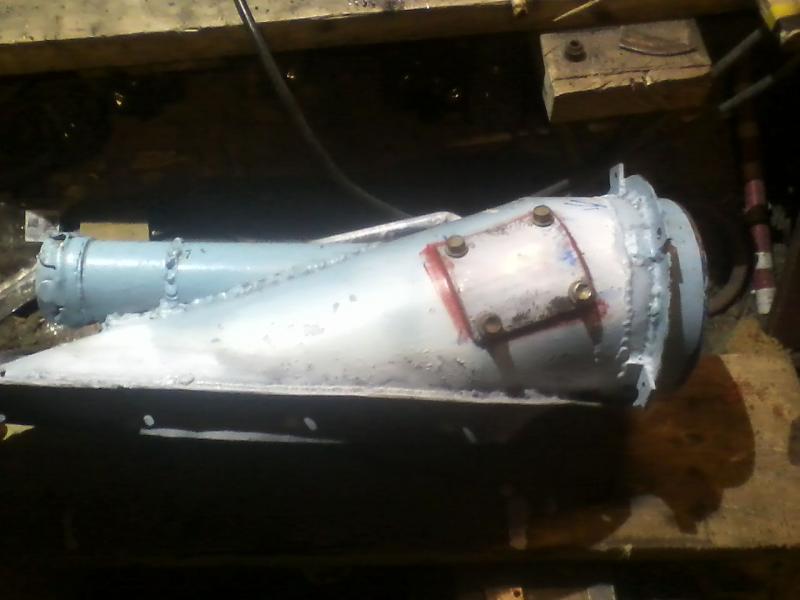

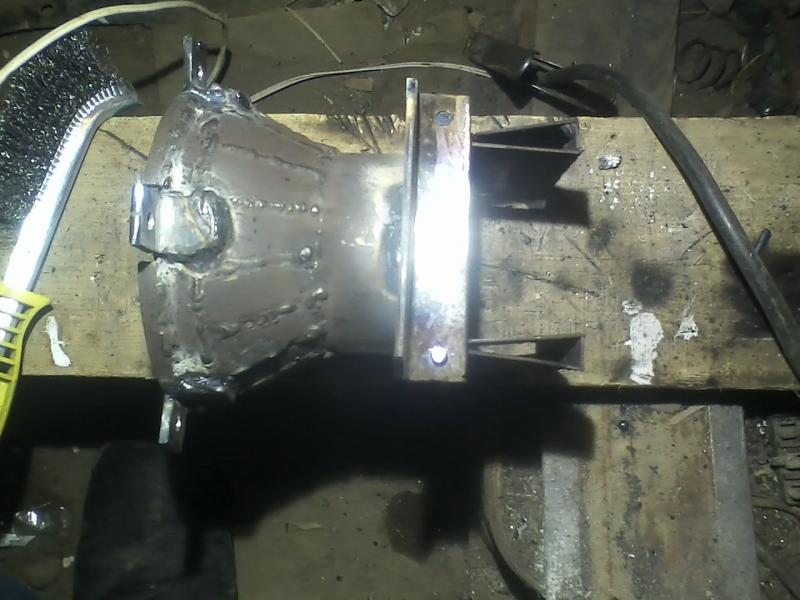

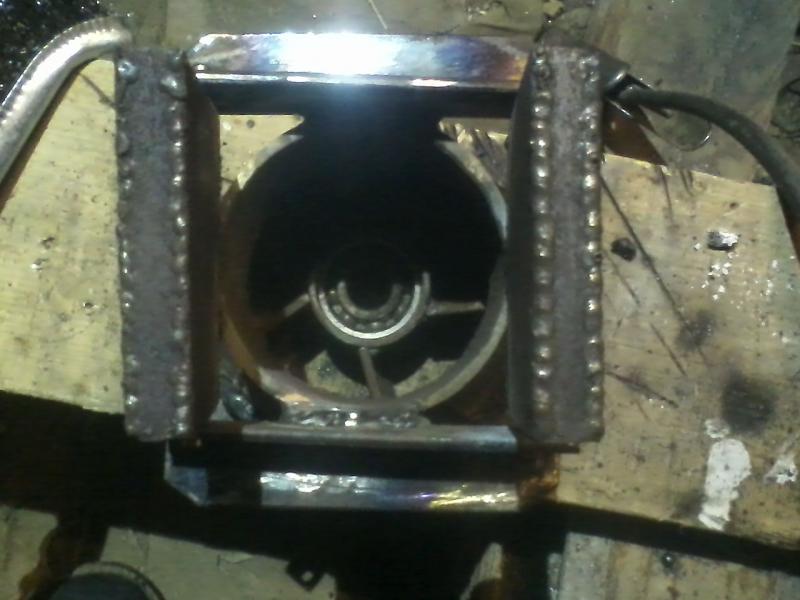

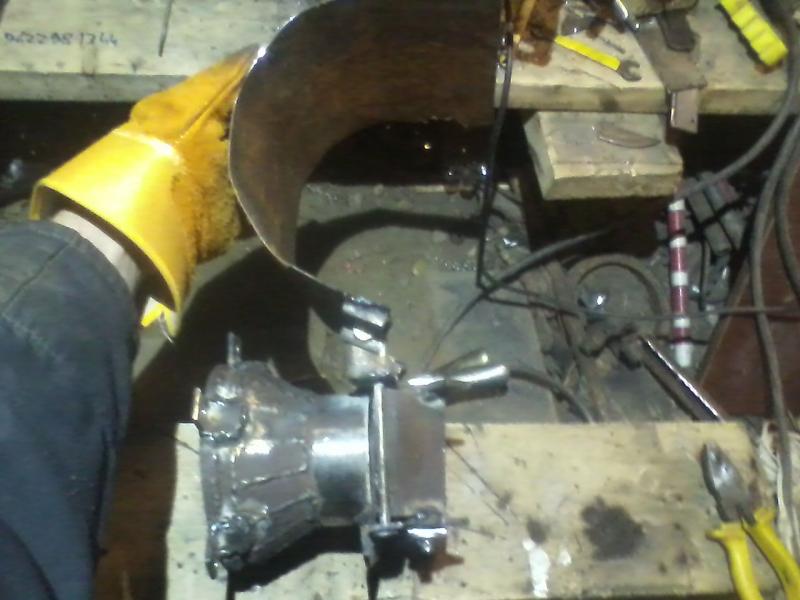

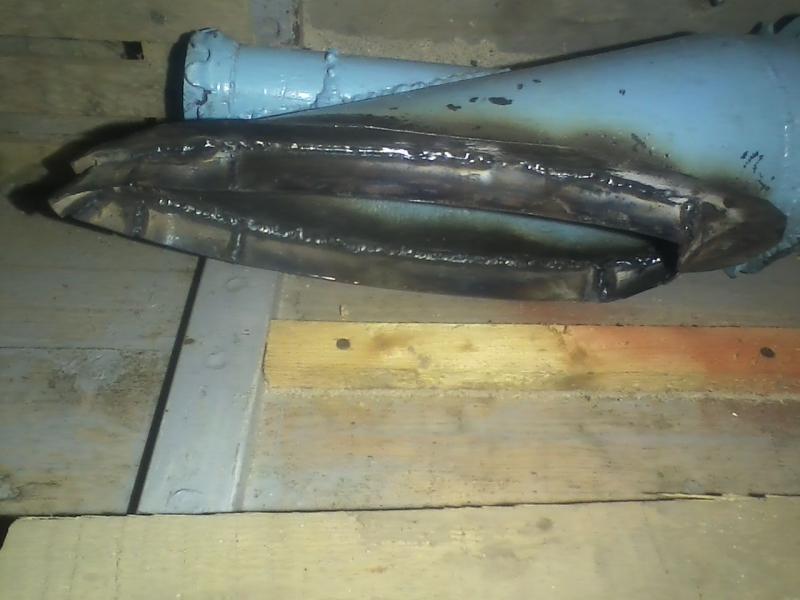

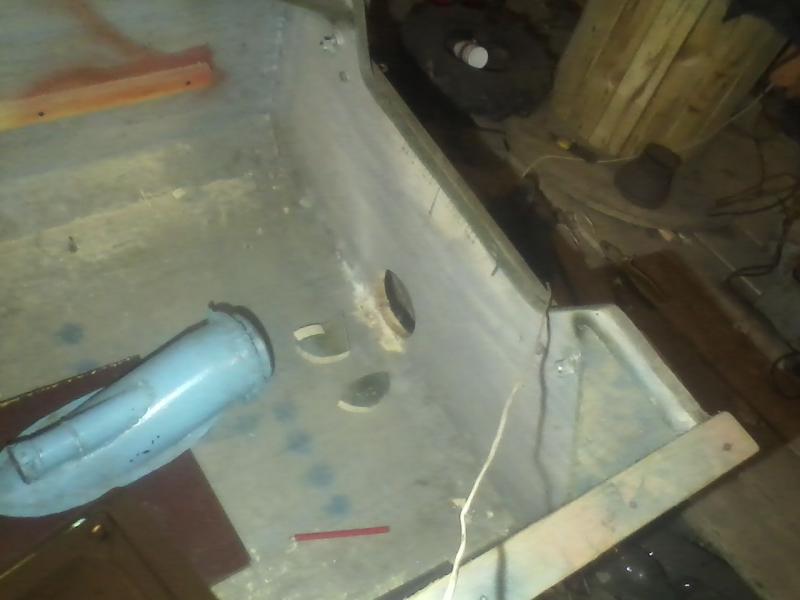

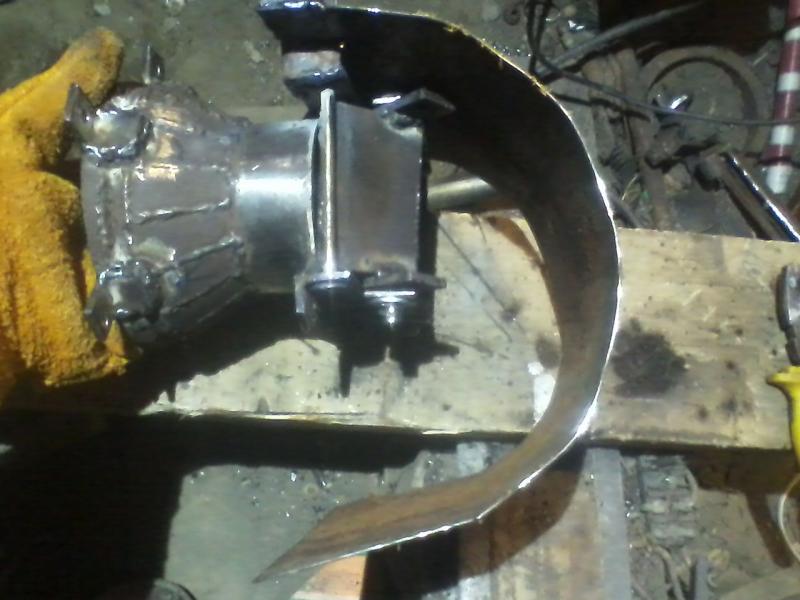

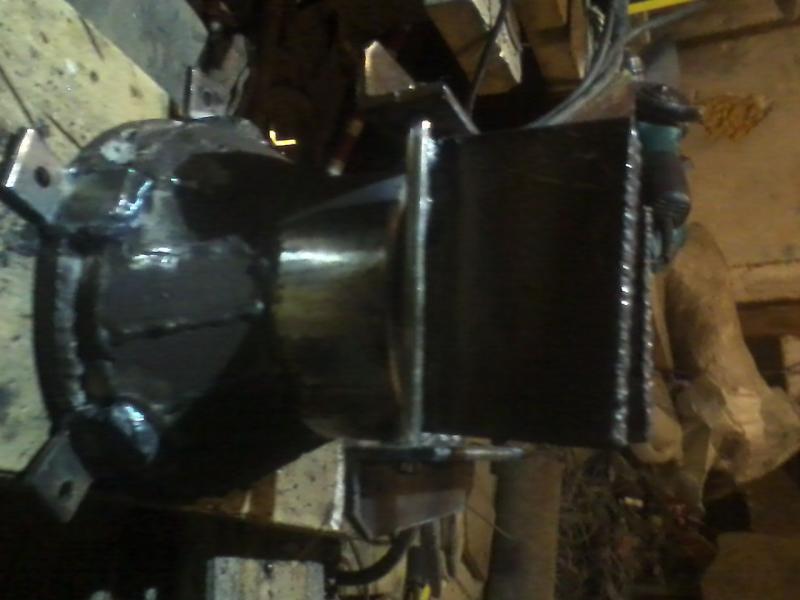

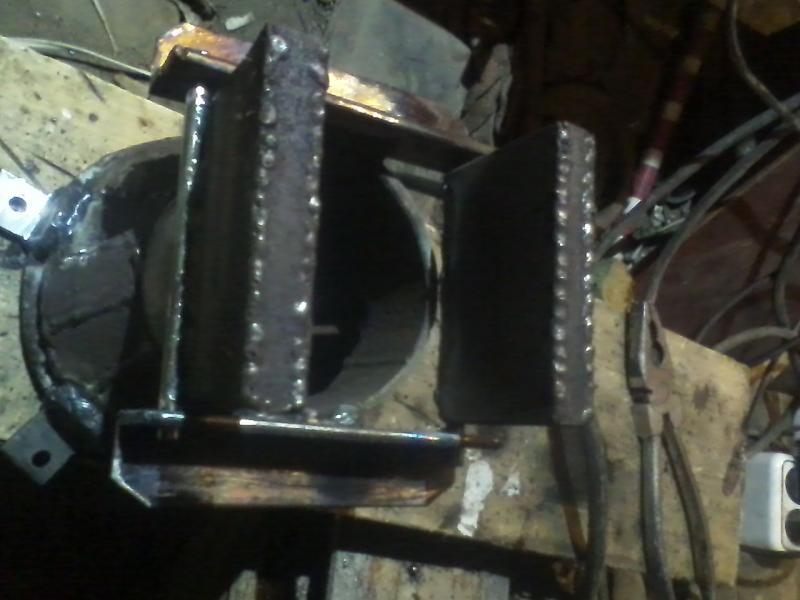

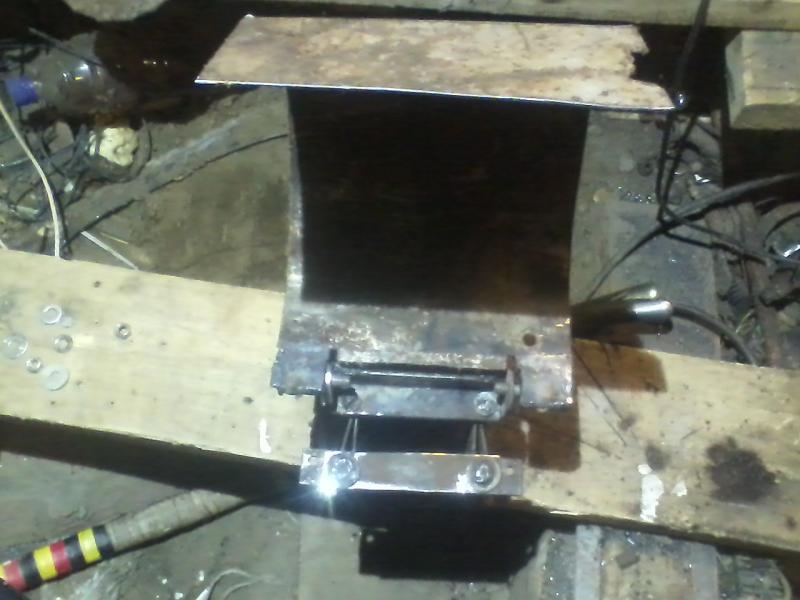

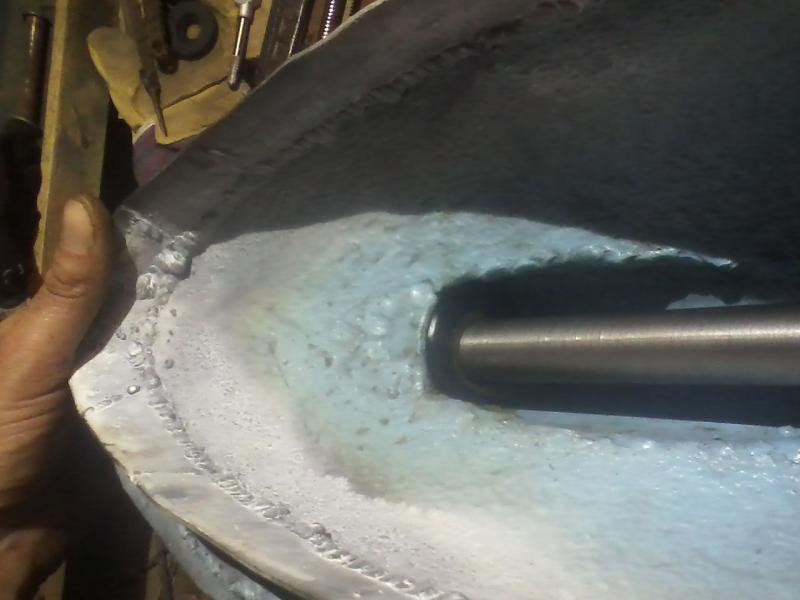

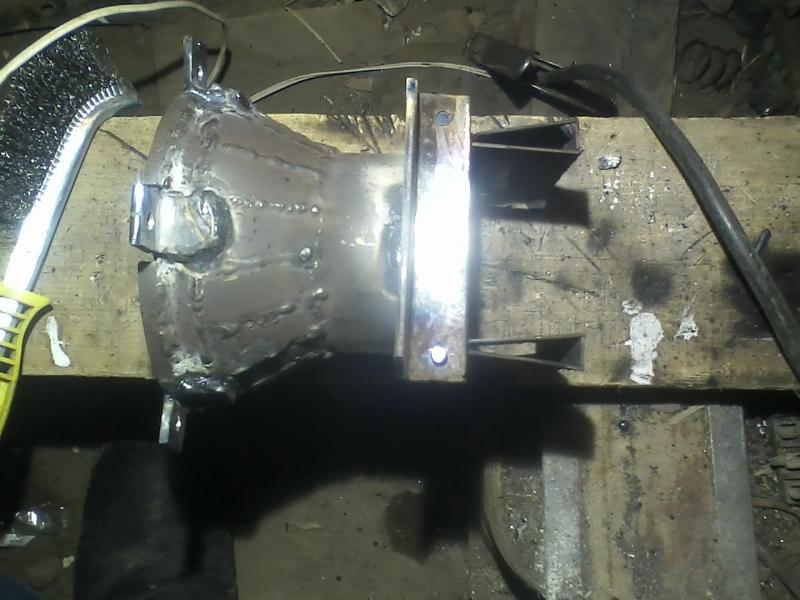

Пришлось приварить к водомету кантик ( переходной) и увеличил крепежный фланец .

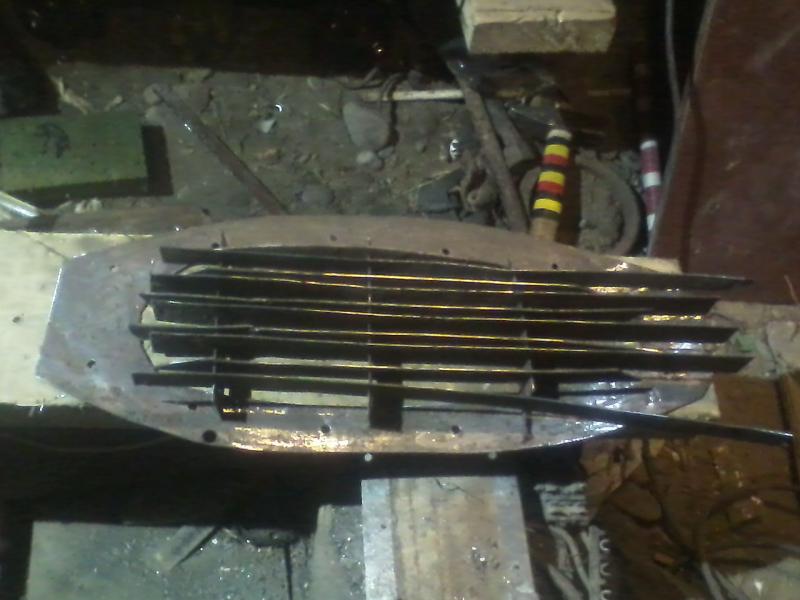

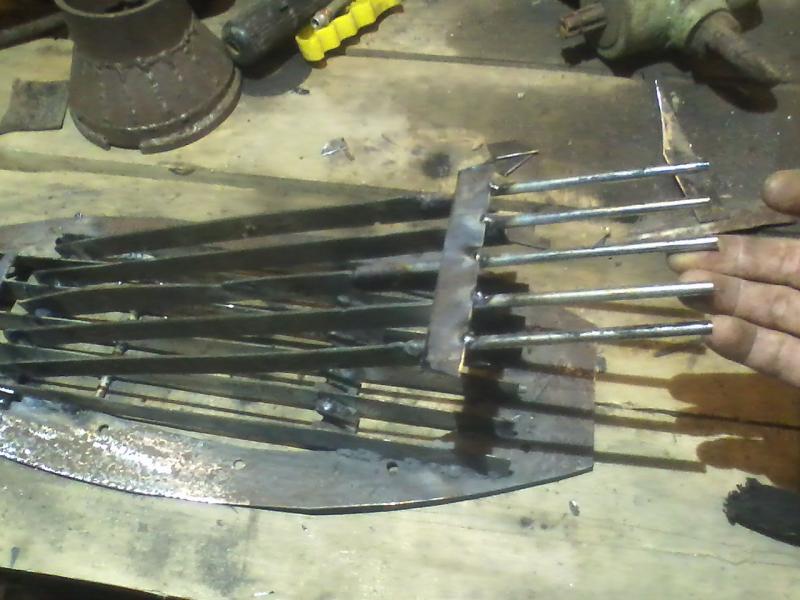

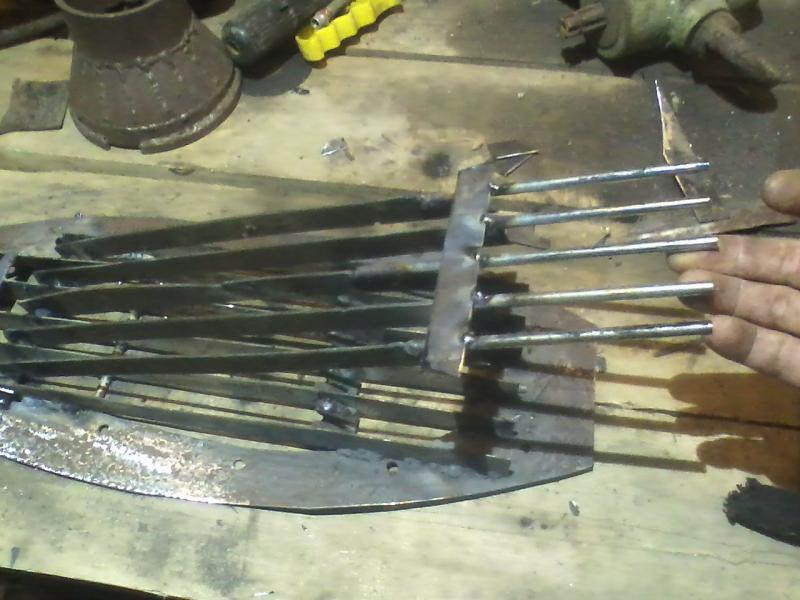

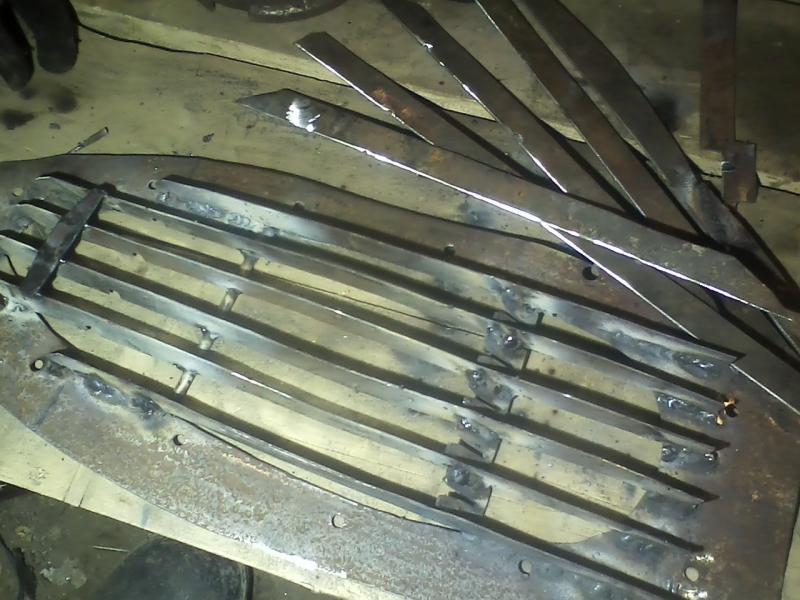

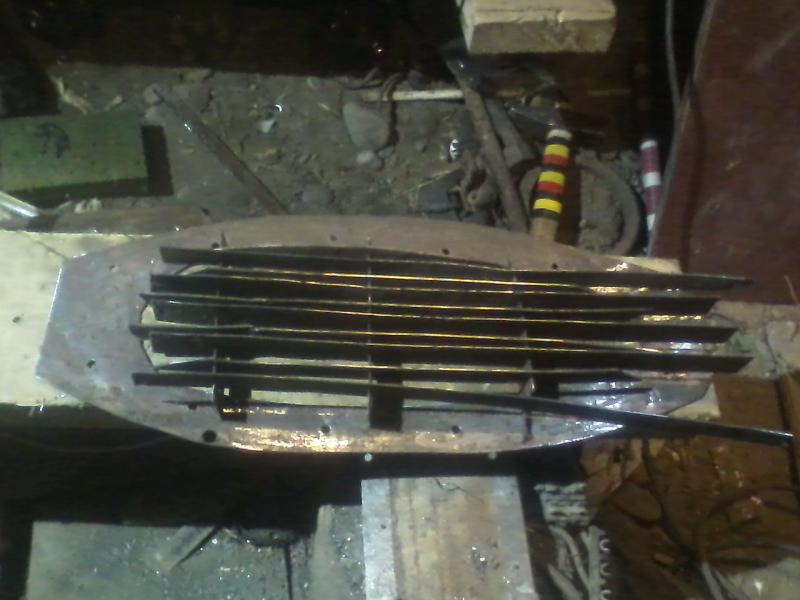

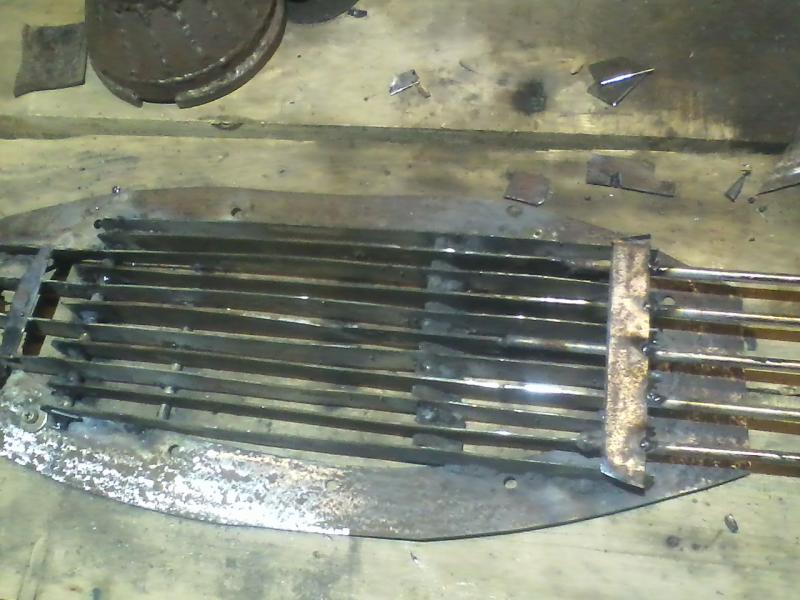

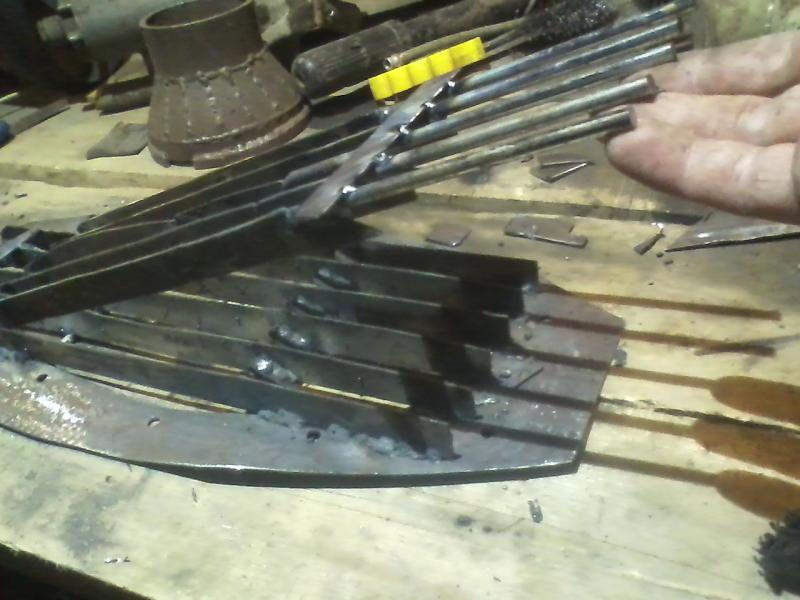

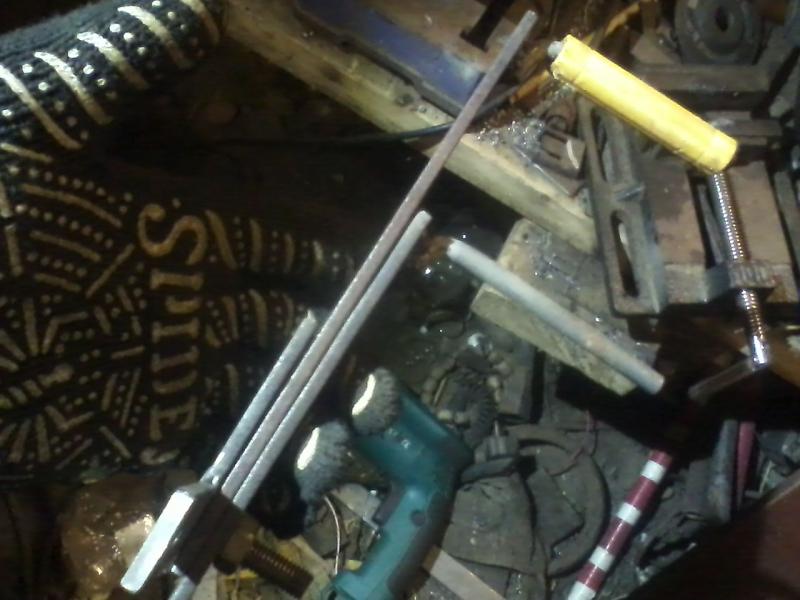

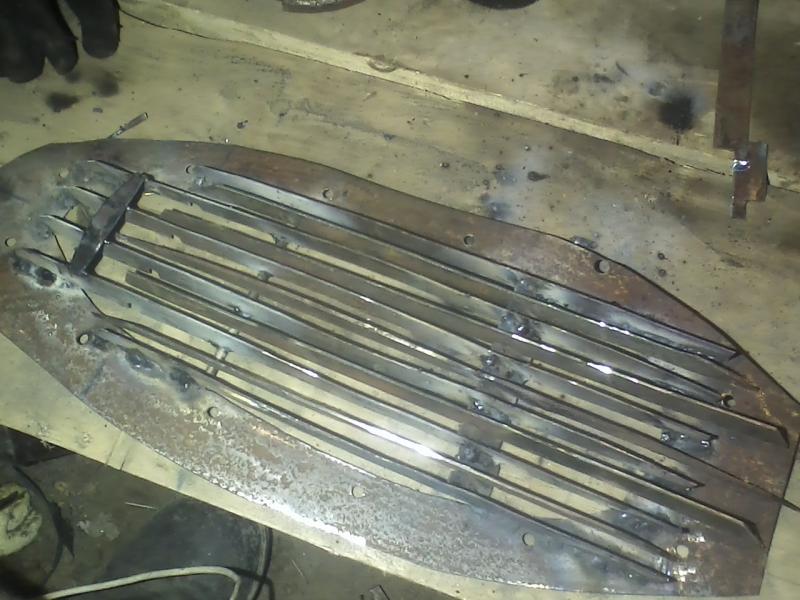

Решил сделать решетку с (капуста отбрасывателем ) )))) Нержавейки толстой нету . Из за этого пришлось делать с пластин металл толщиной 1.5 - 2 мм. Отбрасыватель нужен мне изза того что приходится гонять не только по рекам но и по озеру в котором есть и водоросли и кувшинки с всякой дрянью ))


Вложения

  • 44,2 КБ Просмотры: 1 210
  • 42,2 КБ Просмотры: 1 285
  • 49,7 КБ Просмотры: 1 314
  • 71 КБ Просмотры: 1 175
  • 73,3 КБ Просмотры: 1 223
  • 65,9 КБ Просмотры: 1 239
  • 61 КБ Просмотры: 1 286
  • 58,3 КБ Просмотры: 1 242

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

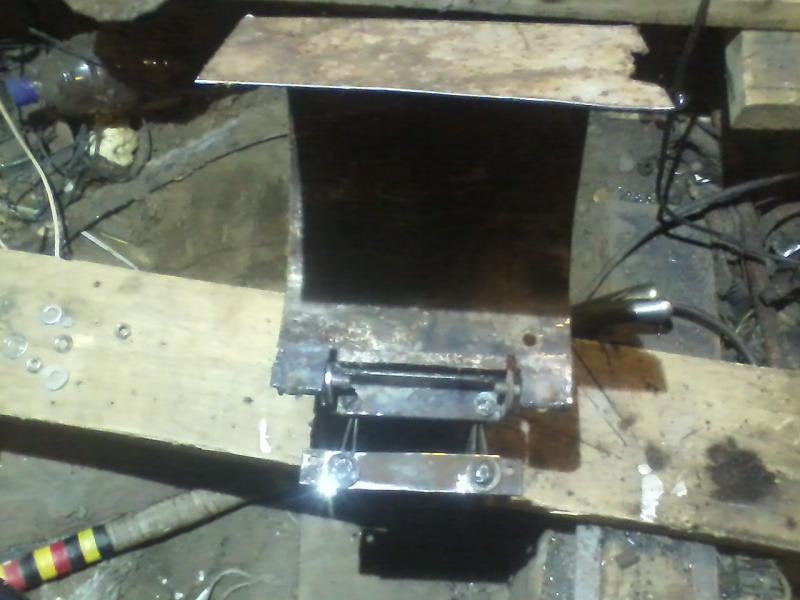

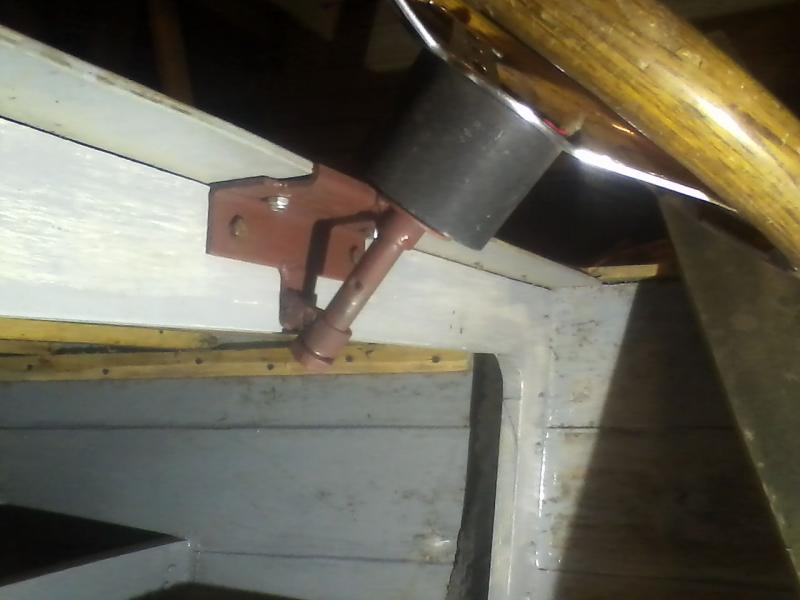

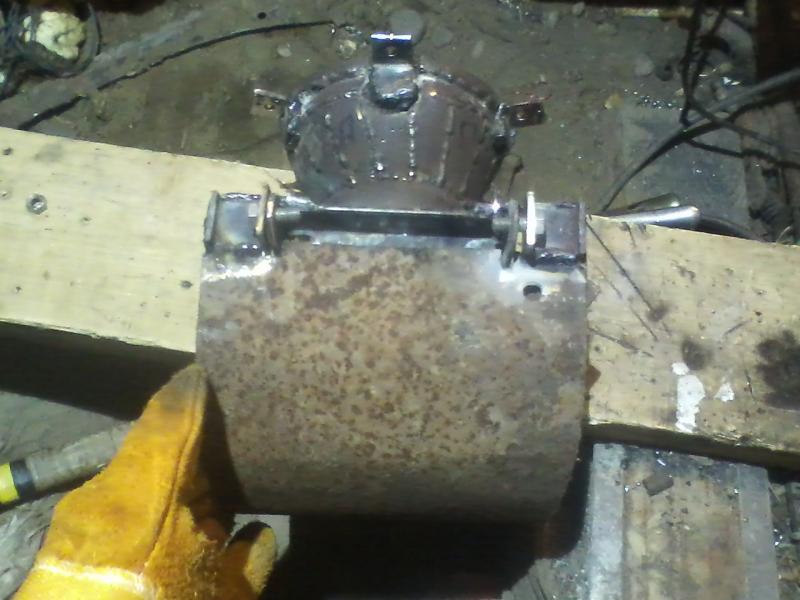

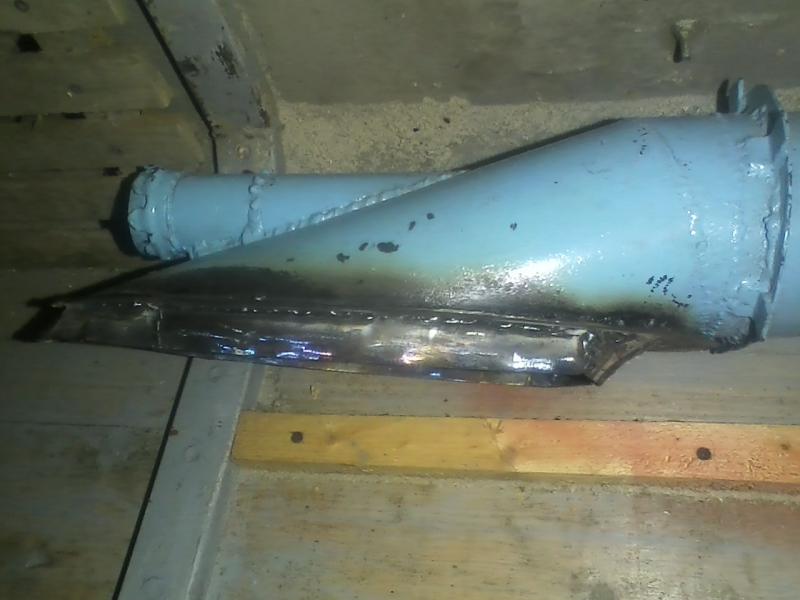

Приляпал рулевую на насадку


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

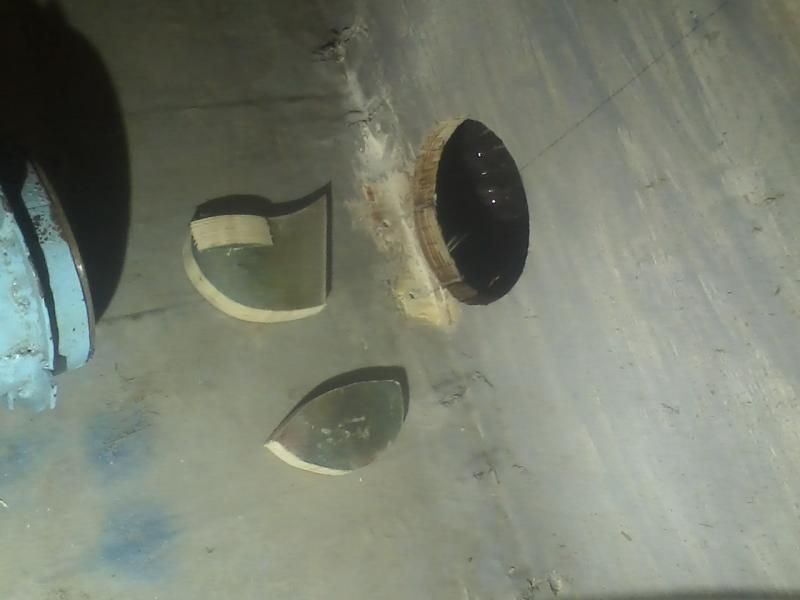

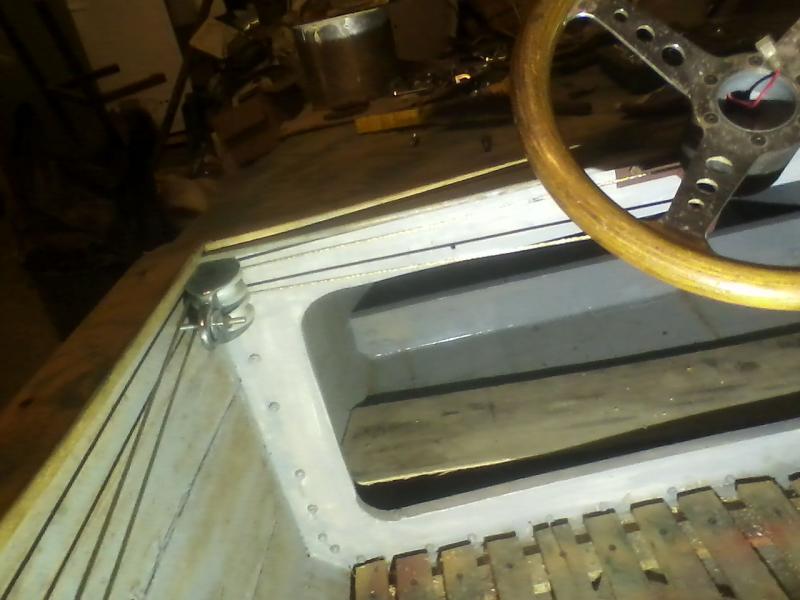

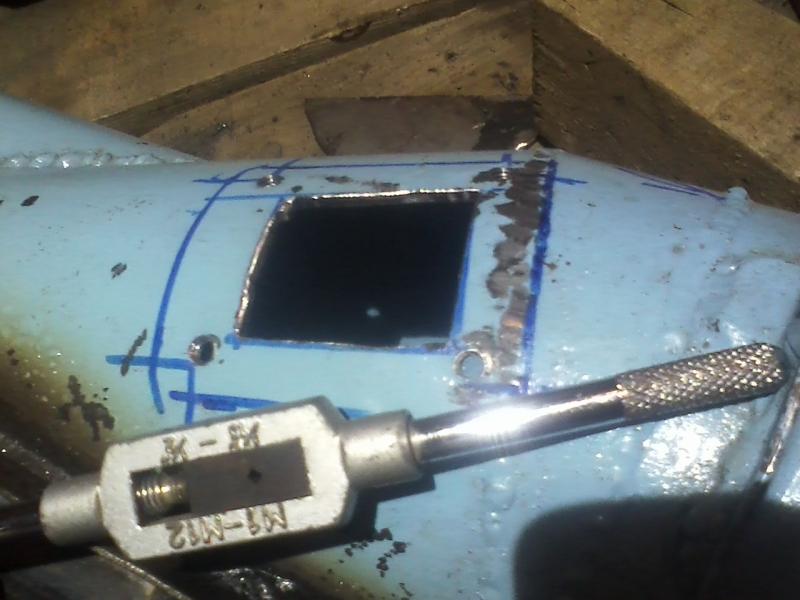

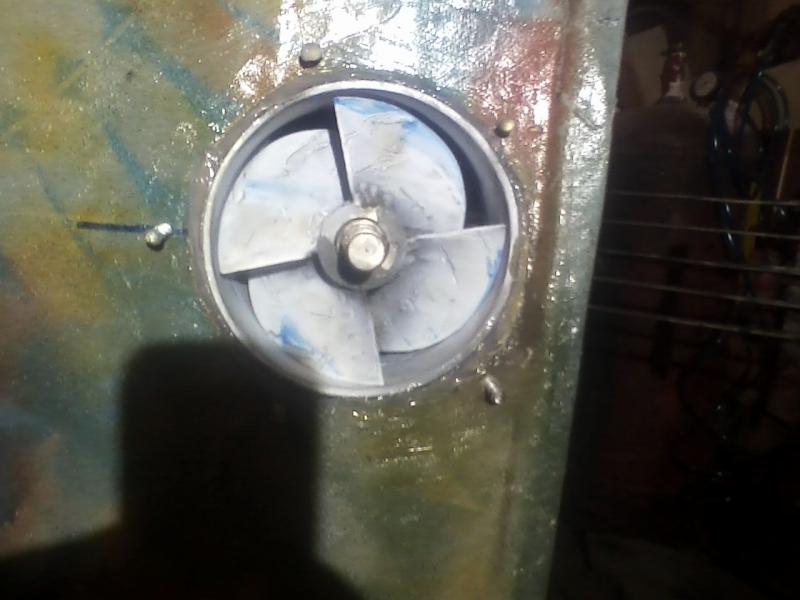

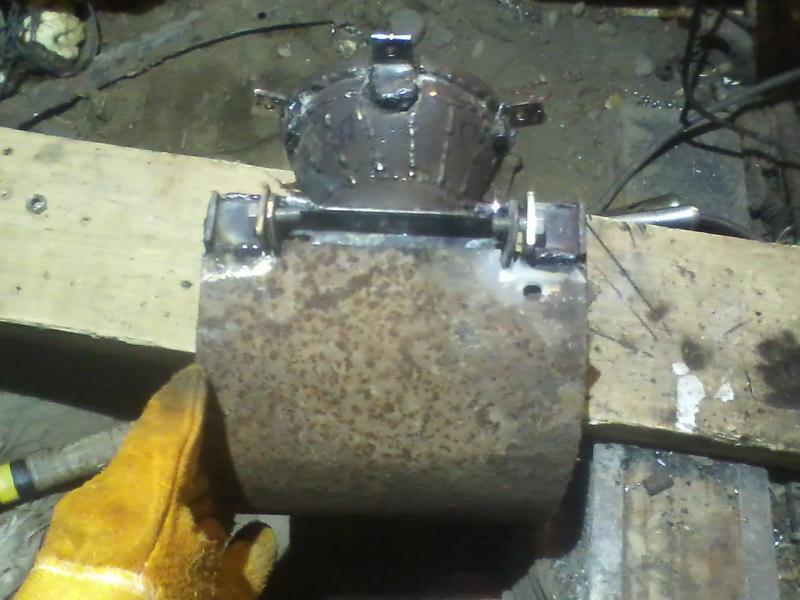

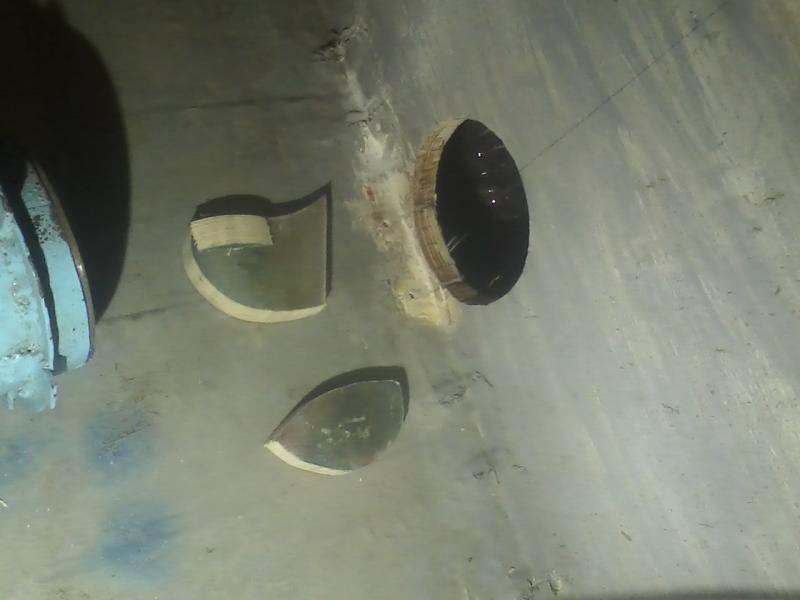

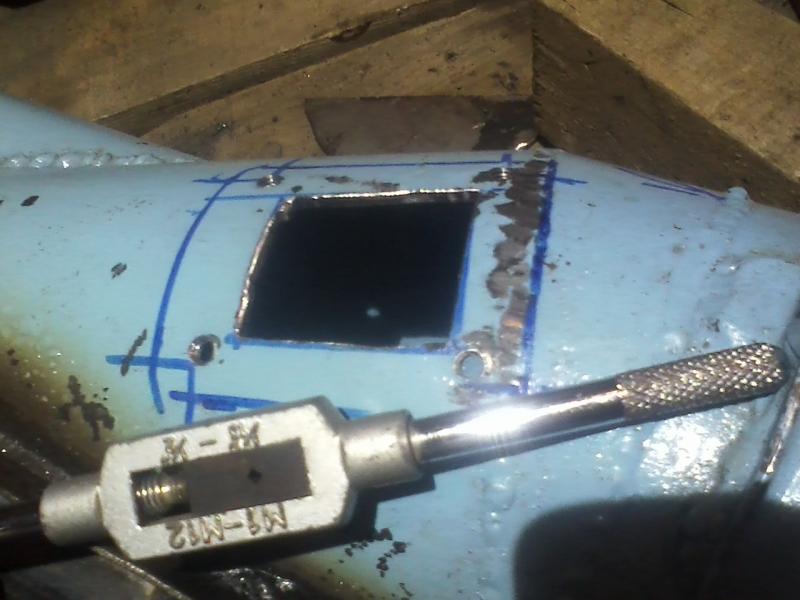

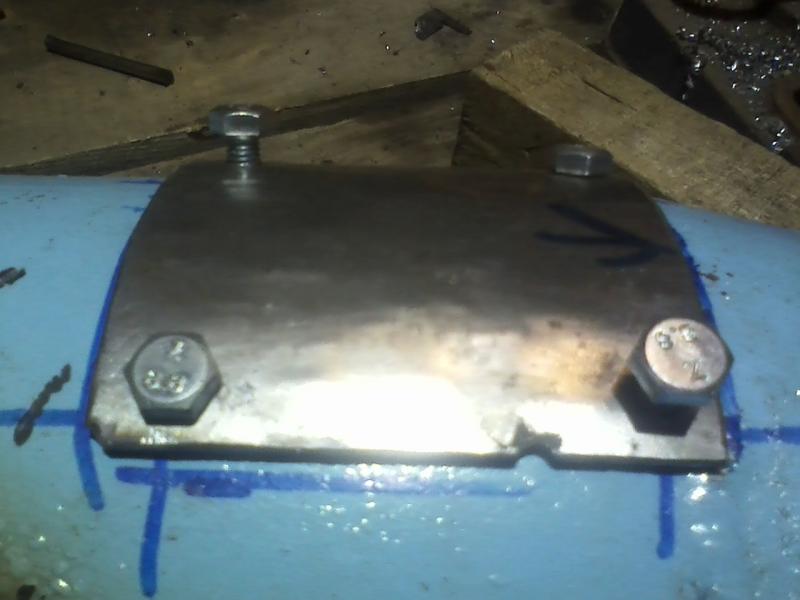

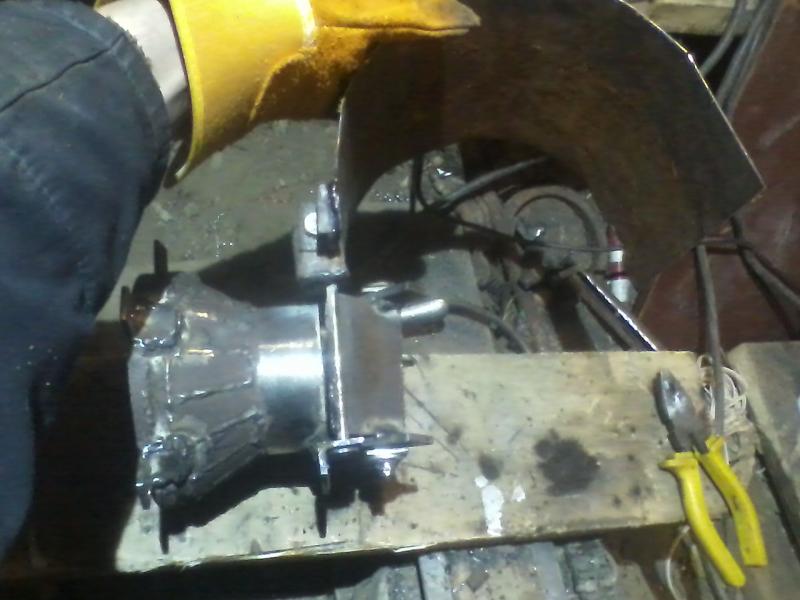

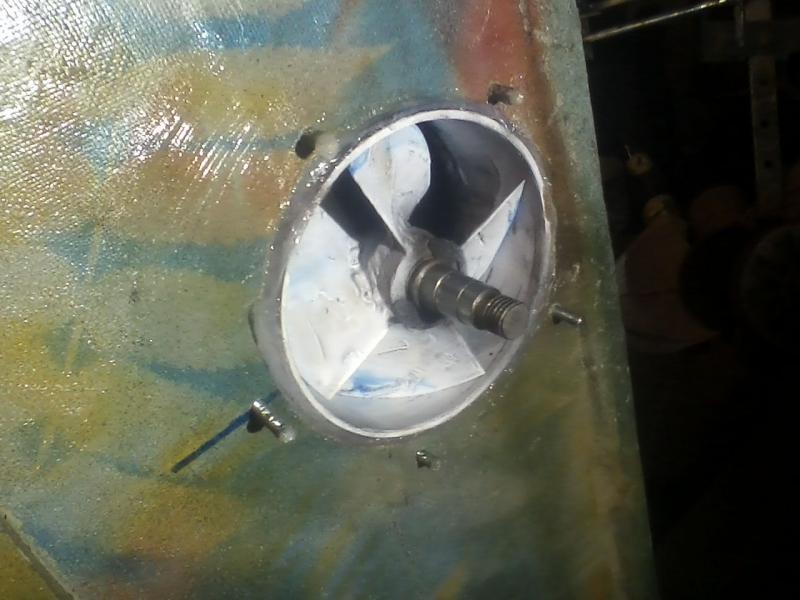

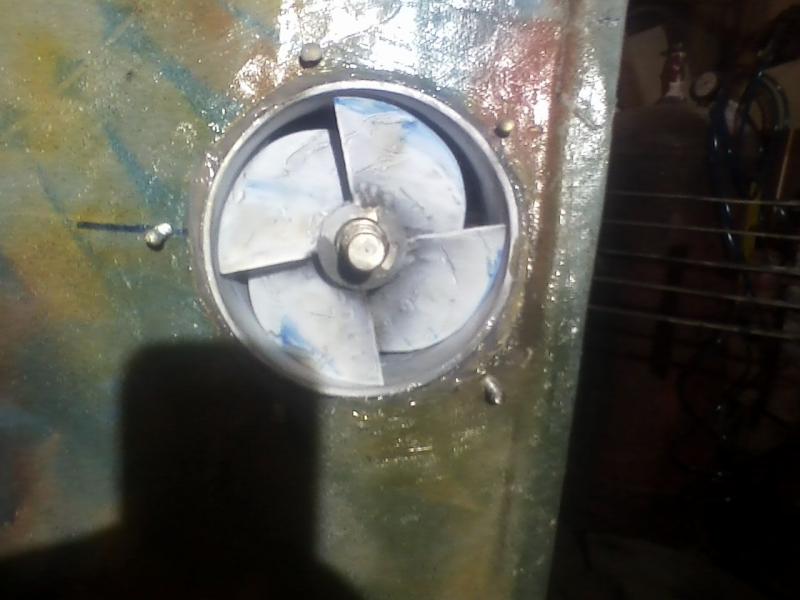

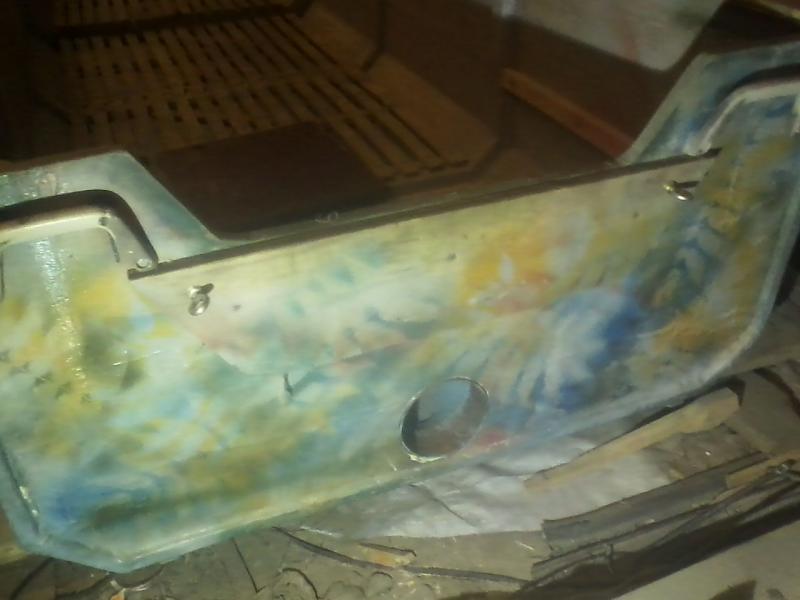

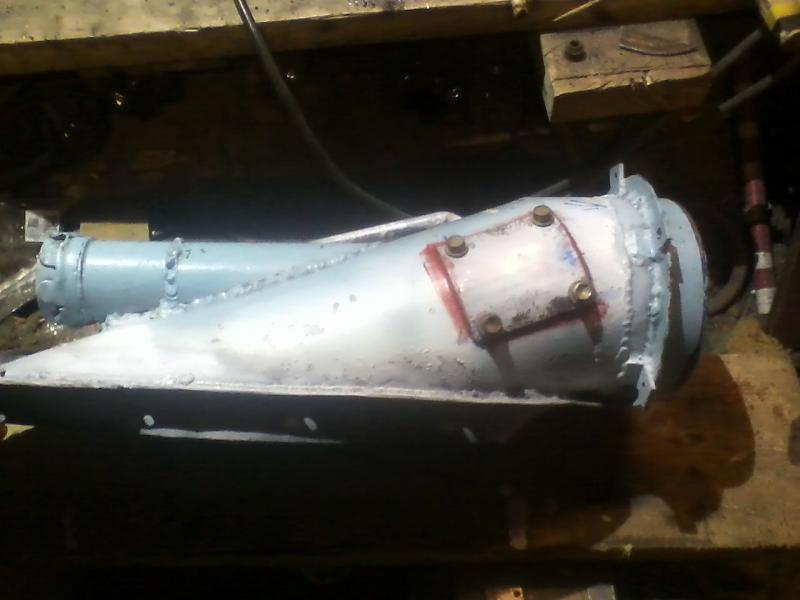

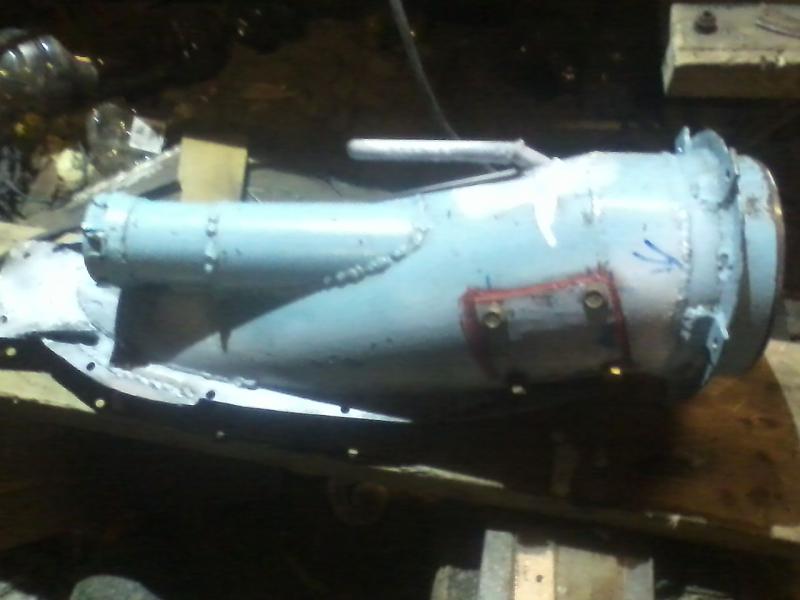

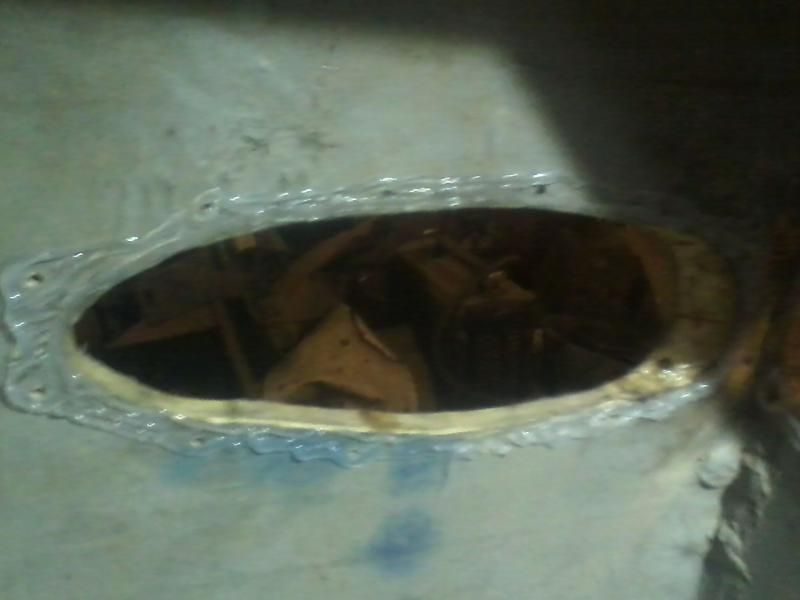

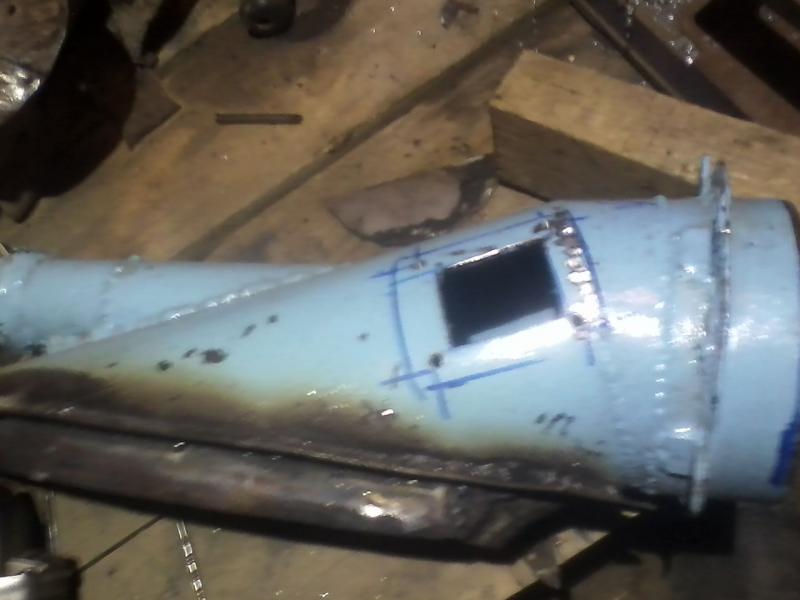

Заломал целку водомету ))) сделал люк для внештатных ситуаций - ежели намотает что либо на вал. и вварил штуцер для откачки воды из трюма. Конечно можно было это все и не делать - НО но и еще раз НО. А вдруг аппарат поедет как надо и потом все разбирать и вваривать все штуцеры и люки выпиливать ??? лучше сделать все сразу )))


Вложения

  • 36,3 КБ Просмотры: 1 195
  • 36,5 КБ Просмотры: 1 241
  • 37,5 КБ Просмотры: 1 191
  • 49,5 КБ Просмотры: 1 220
  • 37,4 КБ Просмотры: 1 208

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

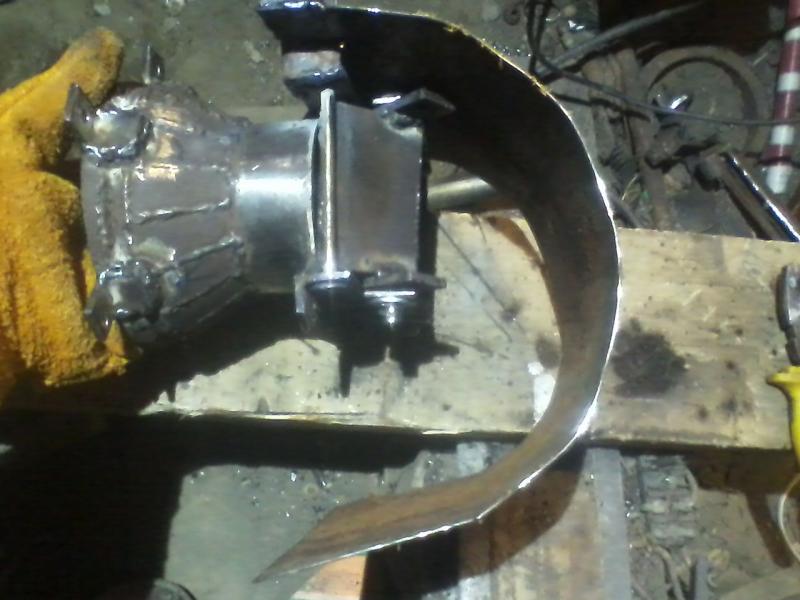

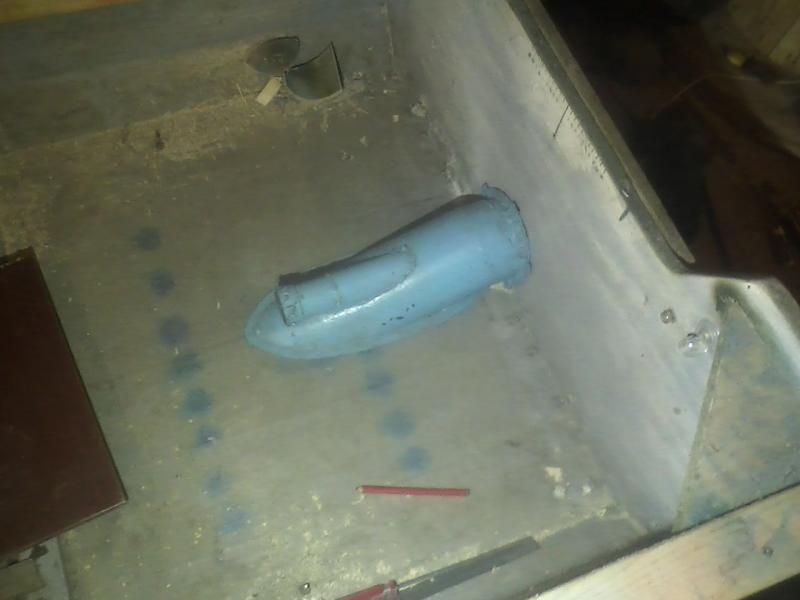

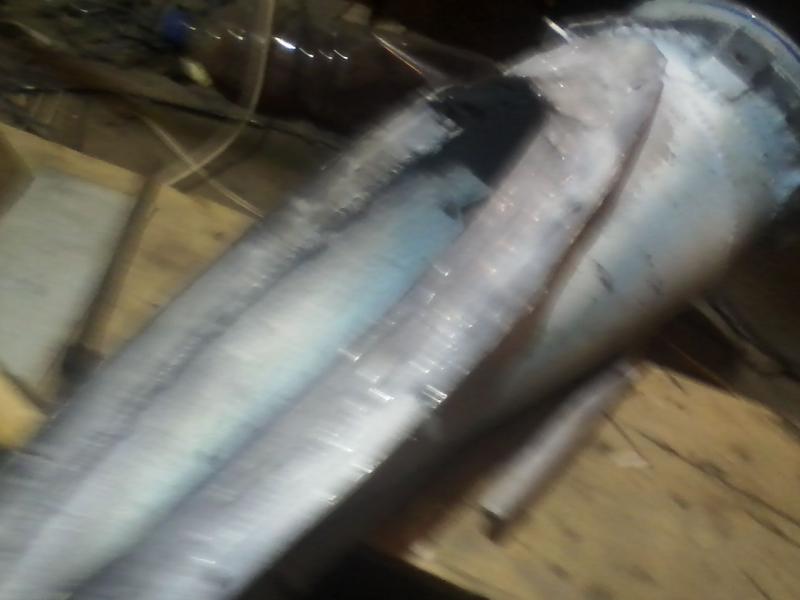

За вечер выворачивания мозга и не малого рукоблудия - ПО МЕТАЛЛУ ))) определился и слепил ЛОПАТУ заднего хода. Что то последнее время с фантазией как то туговато стало. Задумывался сделать в виде двух отводов ( рогатка ) да ни как не могу придумать из чего и как .... Думаю простой лопаты для первого пуска хватит.


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

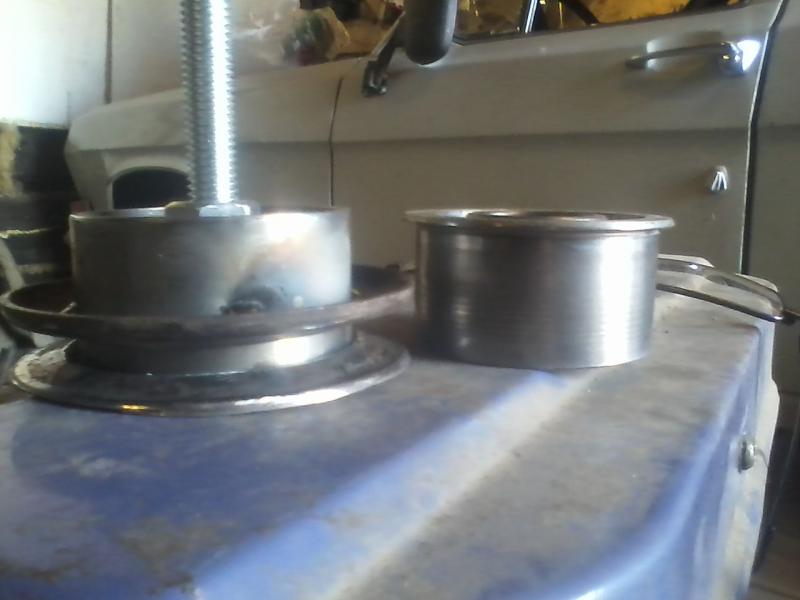

Собрал немного во едино )))

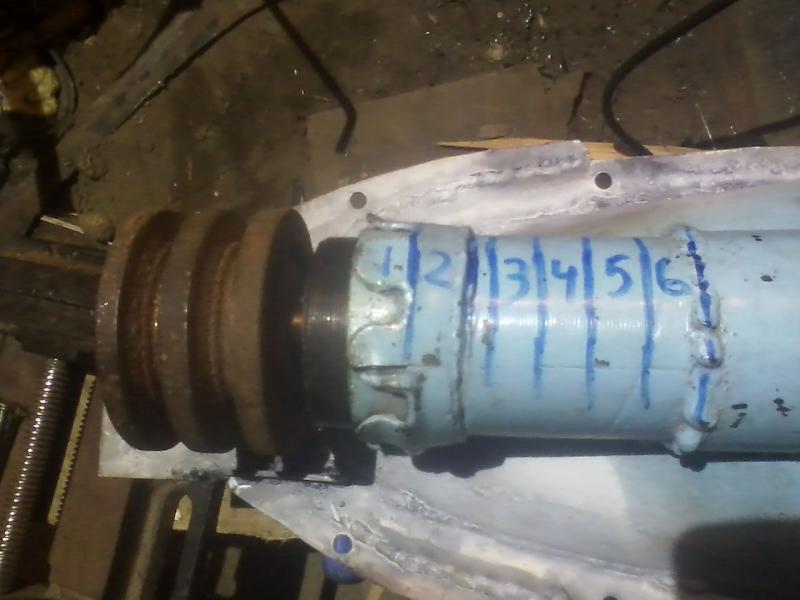

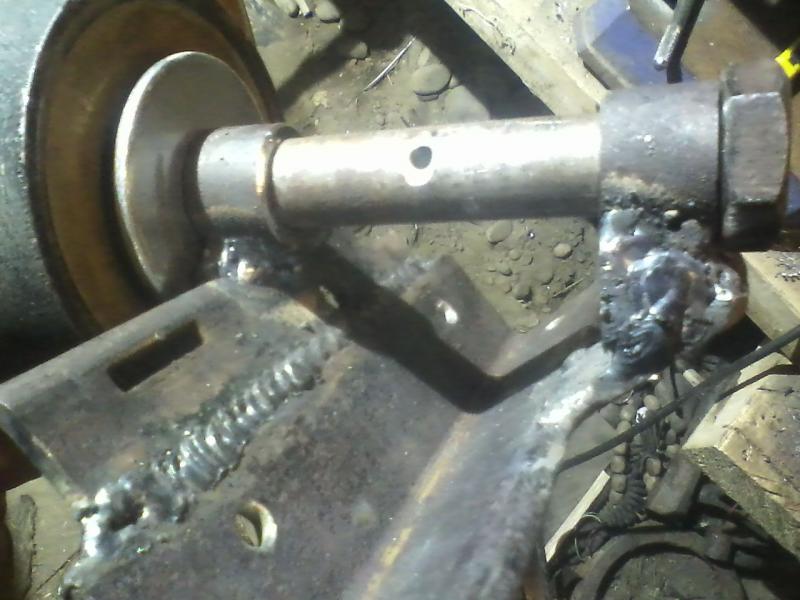

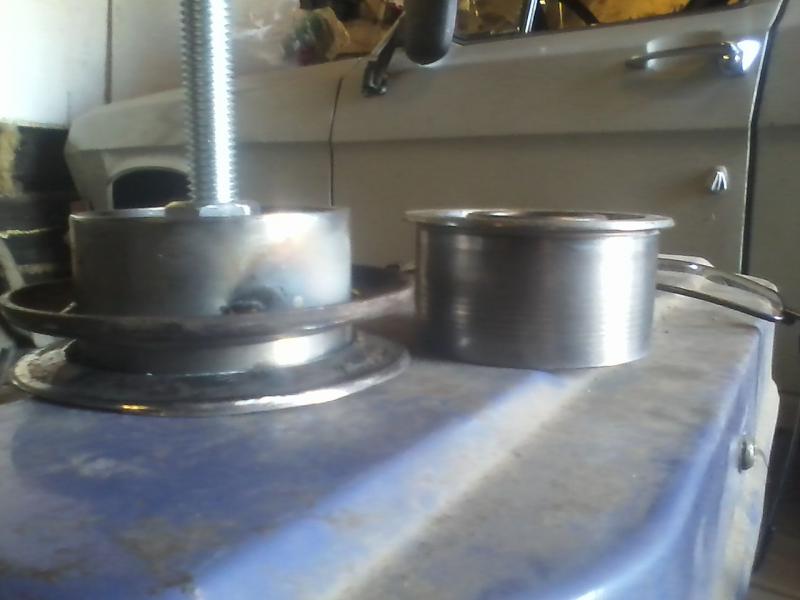

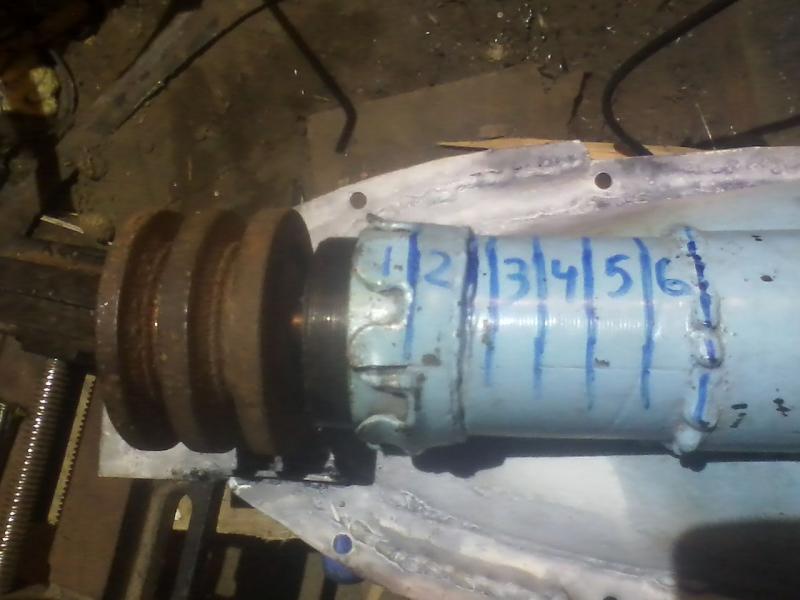

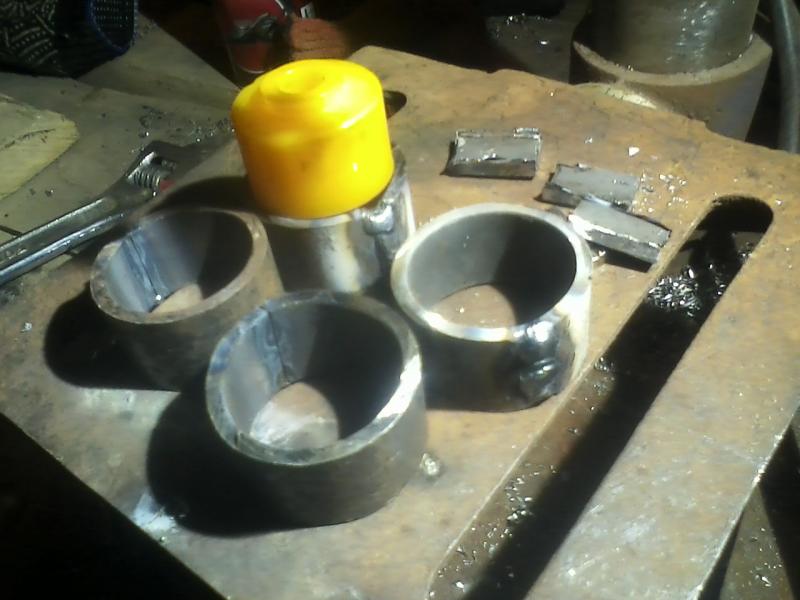

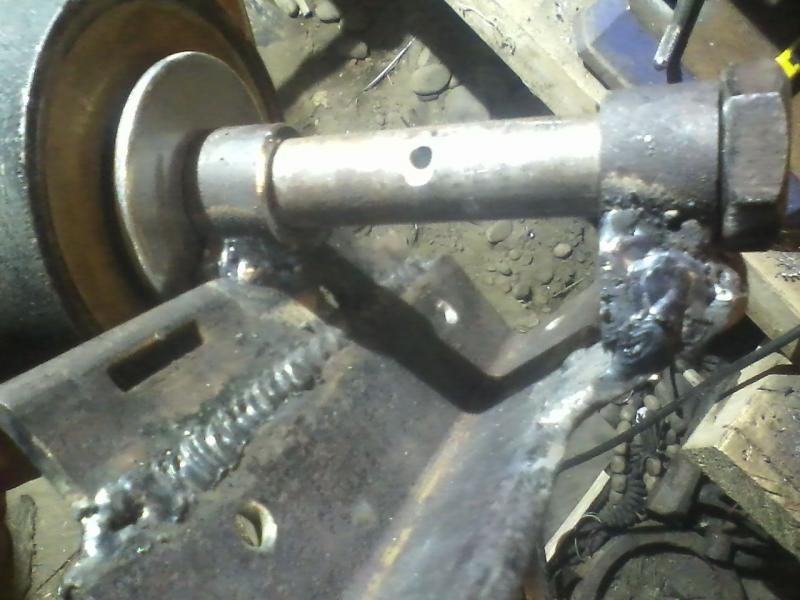

Запрессовал подшипники и сальники. Как всегда что нибудь не так- сальники оказались слишком малы - для вала. Напяливал я их ...... :dread: думаю это вылезет боком :ninja: .

если считать от шкива тоооо
0 сперва идет зажимная гайка с сальником
1 конусный подшипник ( который подтягивается зажимной гайкой)
2 шариковый подшипник
ну и 3,4,5,6 сальников :ninja: подряд ( набитое меж ними Литолом )

Я думаю на лето мне хватит этих сальников, а потом надеюсь прикупить сальники подходящие по размеру


Вложения

  • 43,6 КБ Просмотры: 1 315
  • 38,9 КБ Просмотры: 1 261
  • 47 КБ Просмотры: 1 298

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

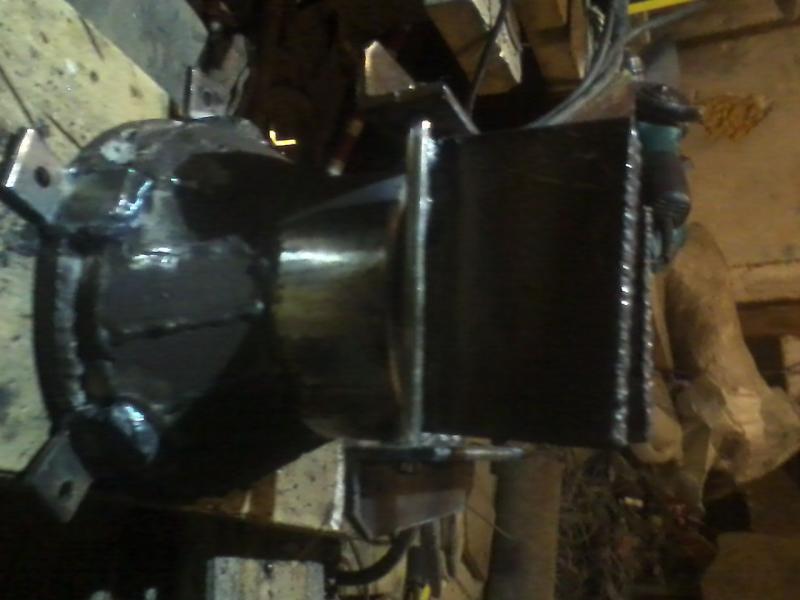

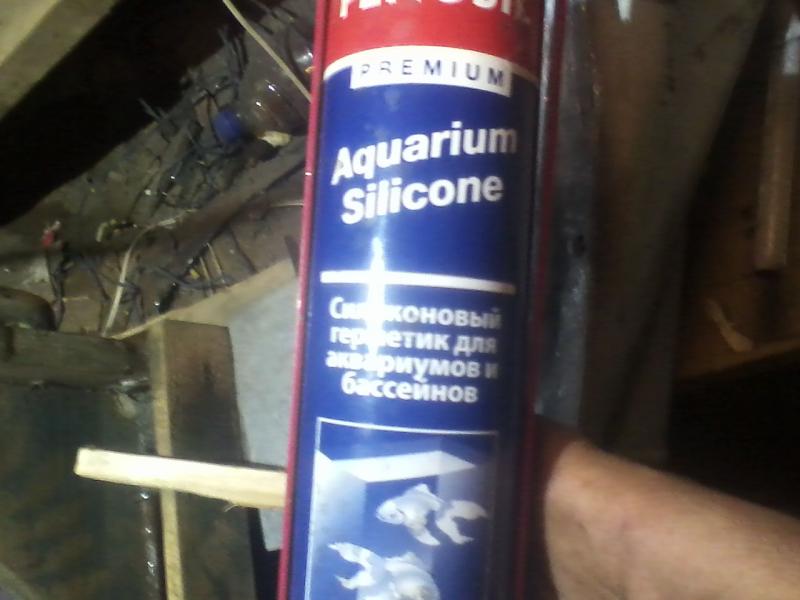

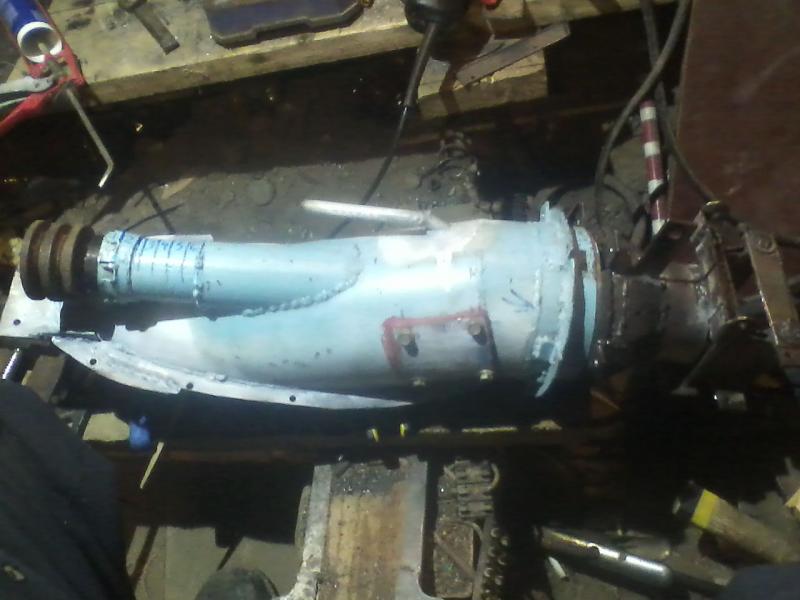

сегодня занимался установкой водомета на баркас. Изпользовал почти весь один тюбик герметика. Промазывал - РАСТИРАЛ все прилегающие поверхности. Промазывал так же торцы пропила - отверстий и в днище и в транце. После наносил толстый слой герметика, устанавливал железяки и прикручивал . Важно!!! - закручивал не сильно! оставлял зазор между деревом и металлом 1-2 мм, а после того как герметик подсох - протянул ( по конский ))) :ninja:
После установки насадки - ( спрямляющий аппарат с рулевыми лепестками) - пробовал вращать рукой за шкив :dread: :dread: :dread: Трудновато крутится :dread: Надеюсь что после установки двигла и нескольких минут работы всей установки - маслать будет легче.

Встает болезненный вопрос о том !!!! с чего и как делать подушки для двигателя.
Просто у двигла вибрация хоть и не сильная но по деревянной лодке будет как камертон с деревянной коробочкой.


Вложения

  • 54 КБ Просмотры: 1 183
  • 44,7 КБ Просмотры: 1 291
  • 42,6 КБ Просмотры: 1 164
  • 32,2 КБ Просмотры: 1 172
  • 29,8 КБ Просмотры: 1 204

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

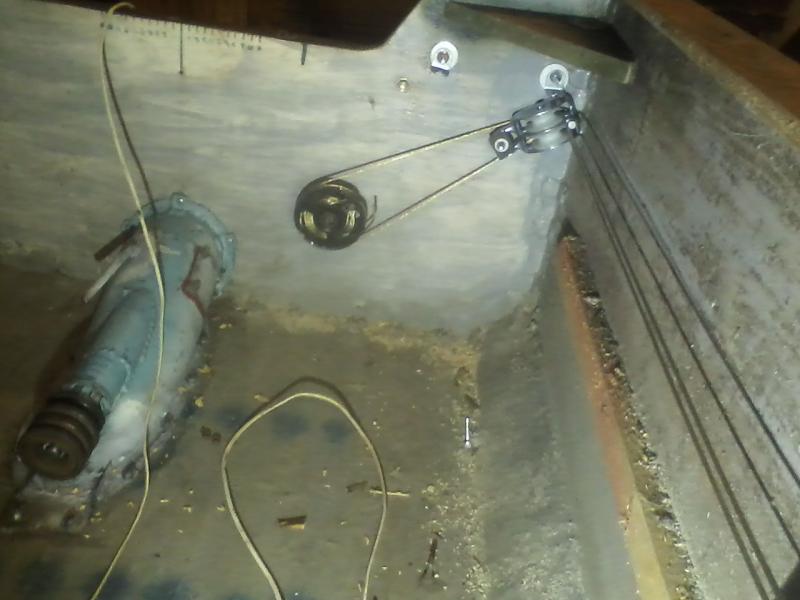

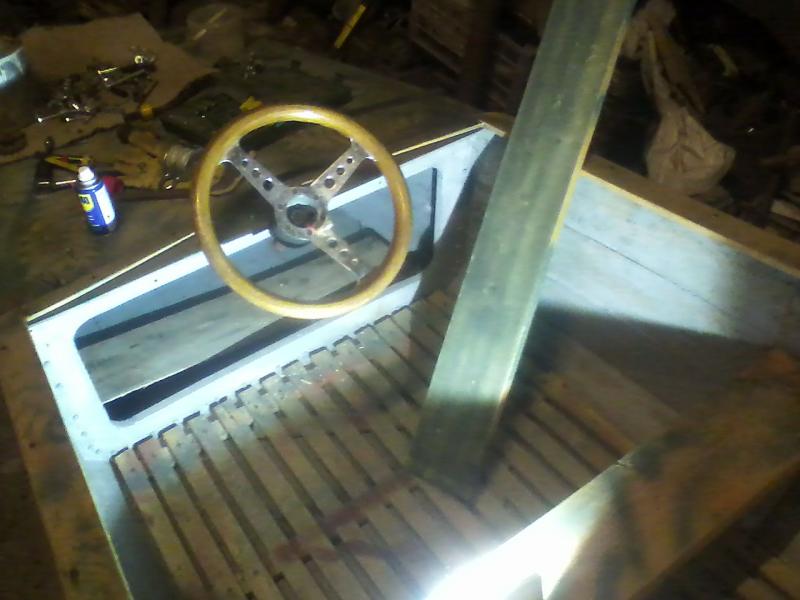

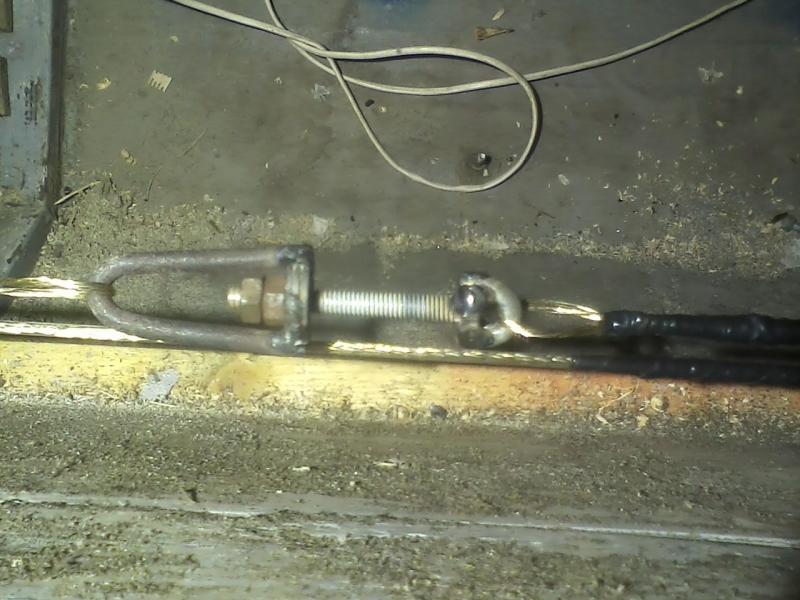

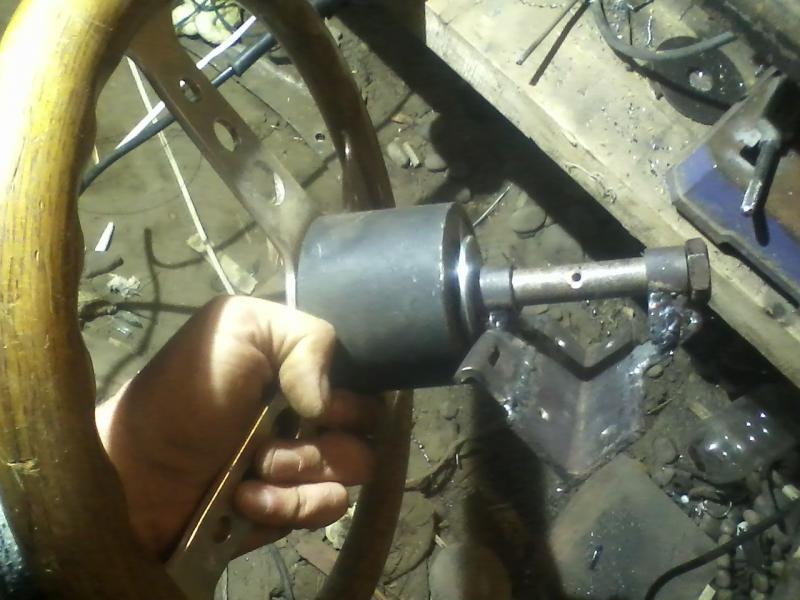

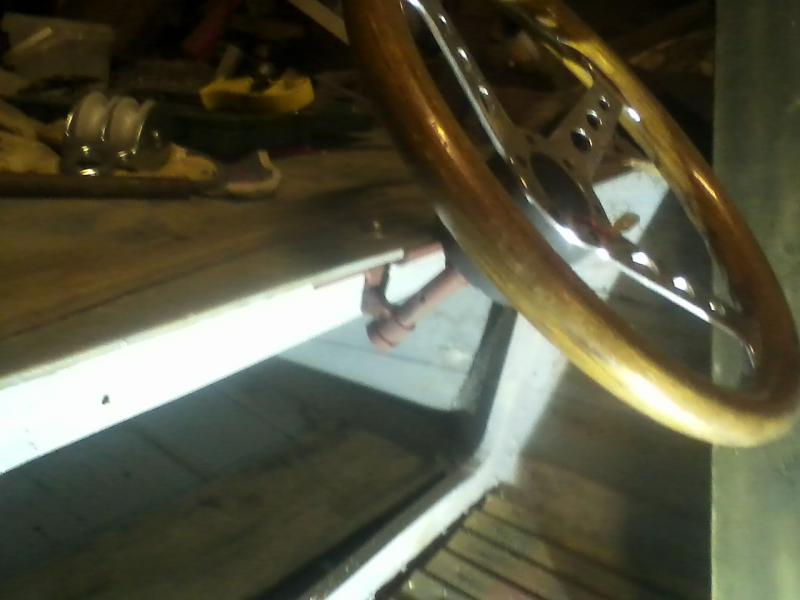

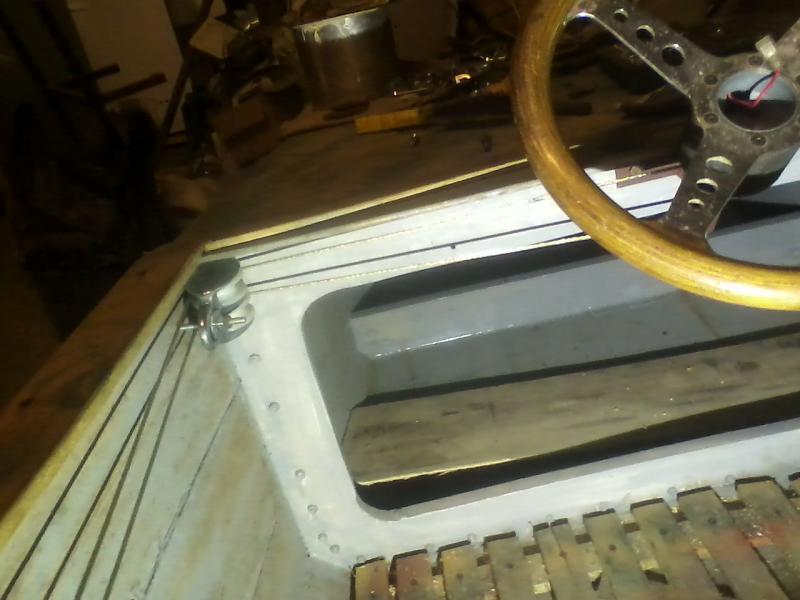

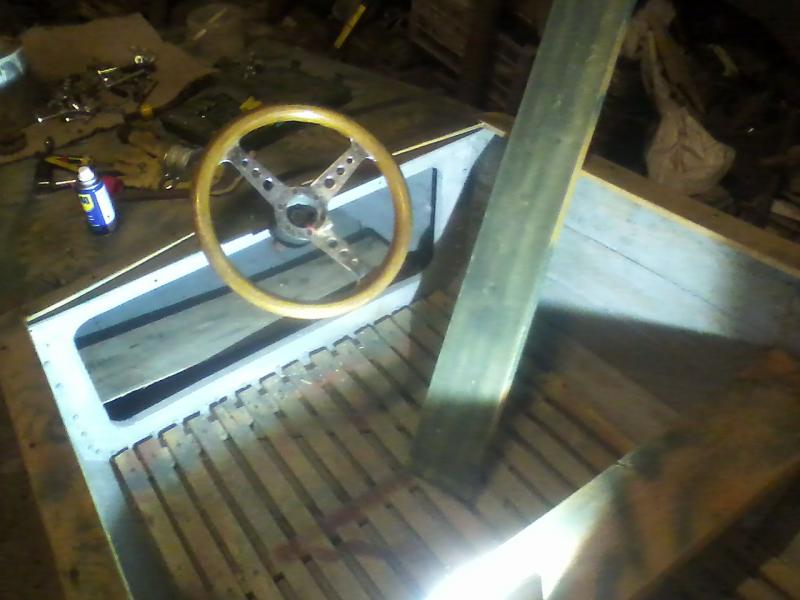

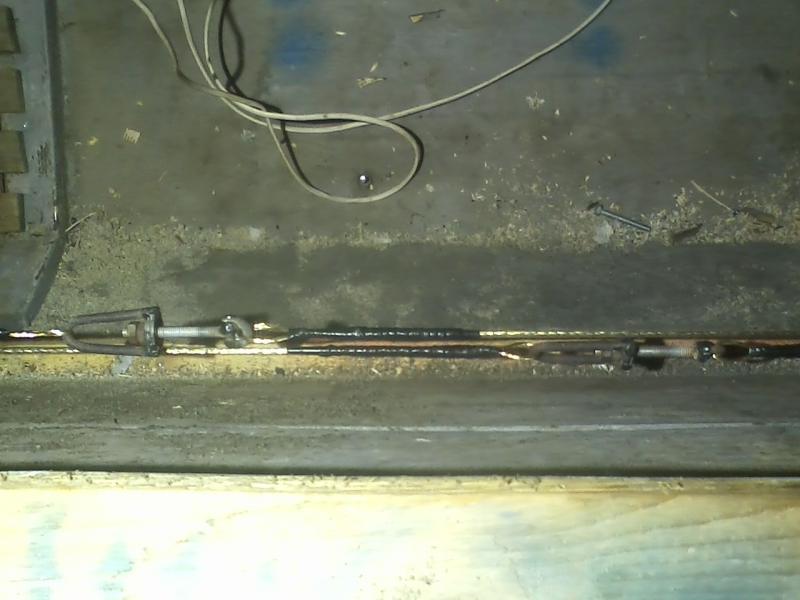

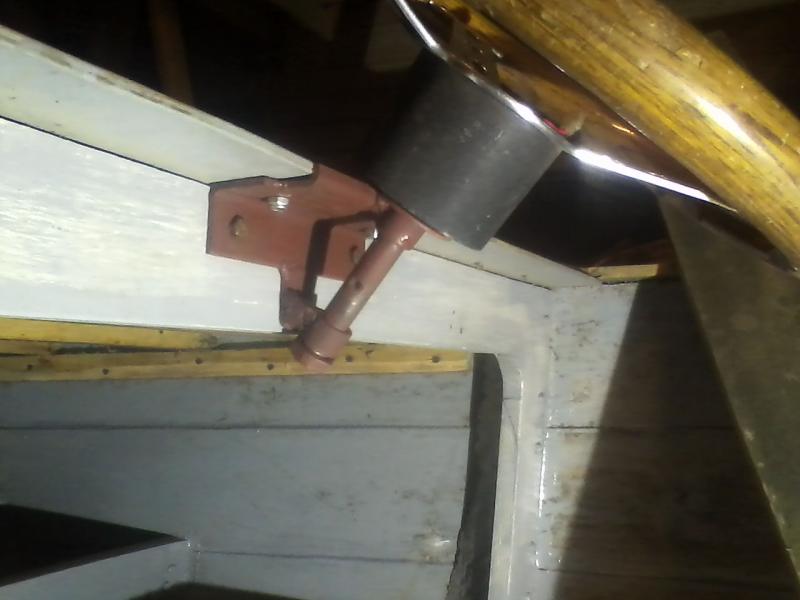

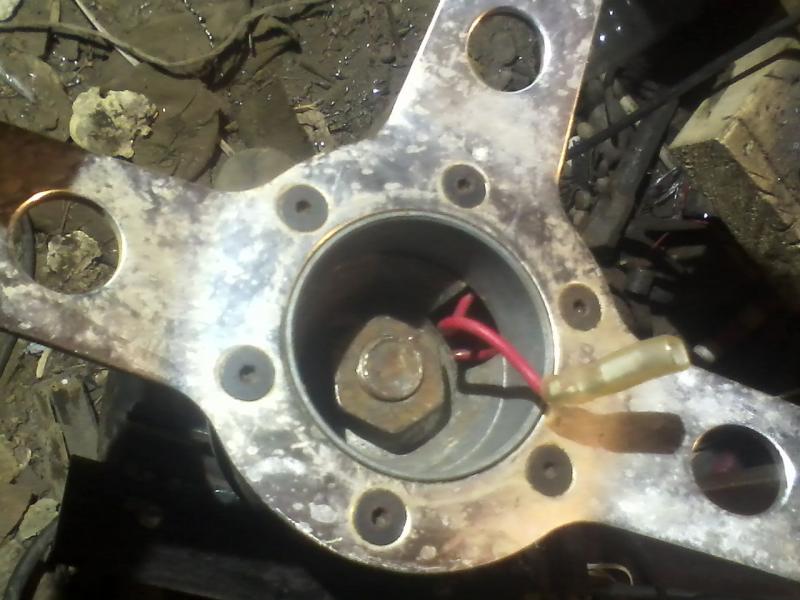

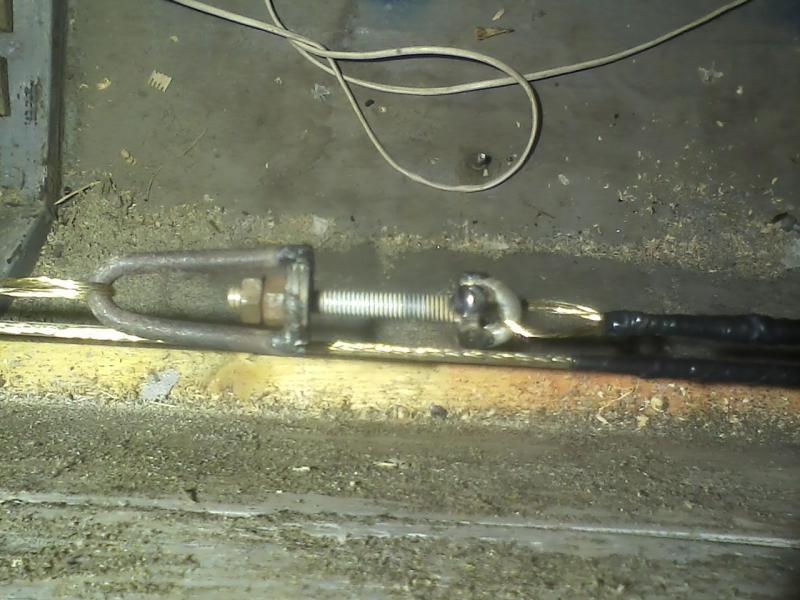

Сделал рулевое управление )))) руль мне давным давно подогнал сосед - моряк. Жалко что помер :( , а руль то от чайзера - как он говорил. Ну до ладно

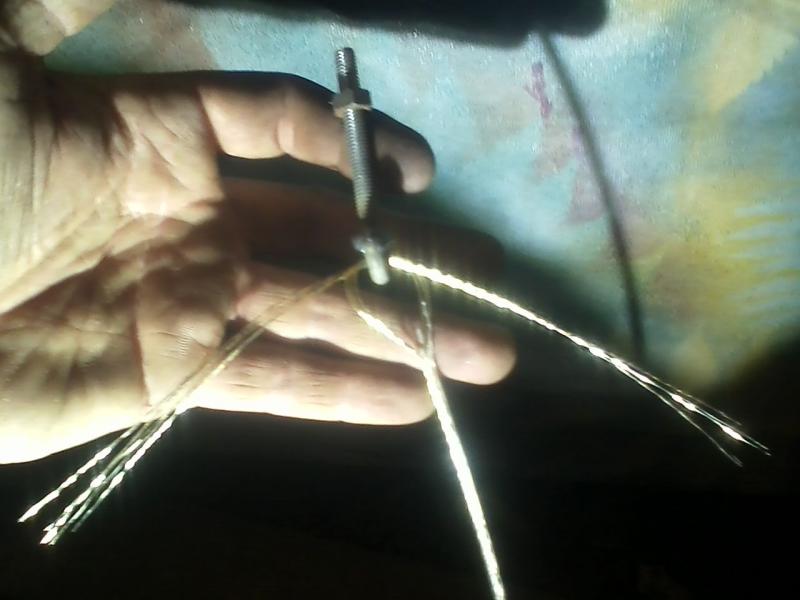

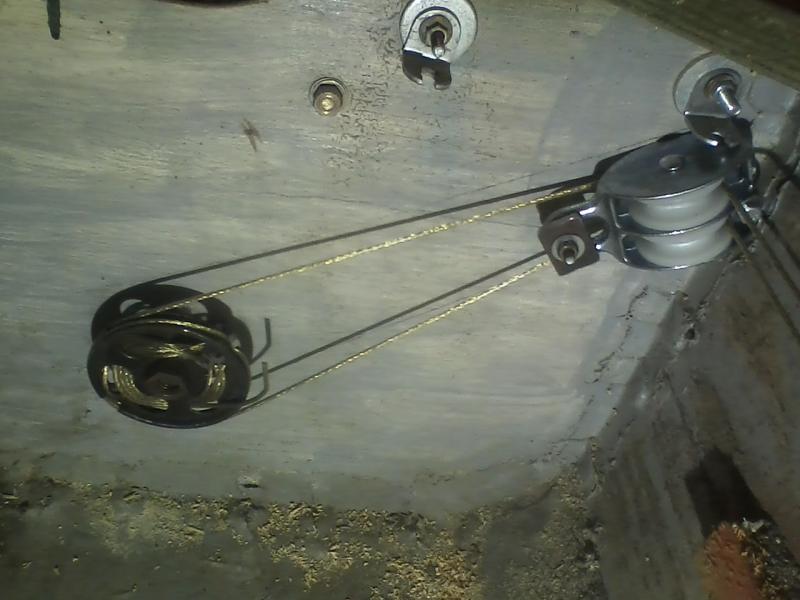

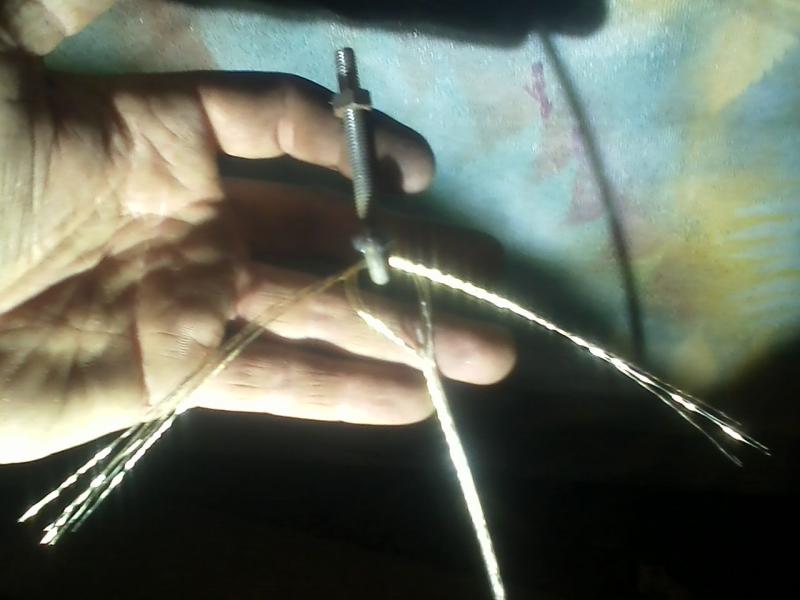

короче руль маленький, удобный и легкий. Тросики использовал - в продмагах есть бельевые тросы с какой-то силиконовой фигней. Блочки купил в строймаге - какие были)))


Вложения

  • 48,4 КБ Просмотры: 1 183
  • 37,3 КБ Просмотры: 1 180
  • 37,4 КБ Просмотры: 1 135
  • 59,2 КБ Просмотры: 1 184
  • 57,7 КБ Просмотры: 1 250
  • 59,2 КБ Просмотры: 1 273

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

вот


Вложения

  • 46,9 КБ Просмотры: 1 154
  • 69,2 КБ Просмотры: 1 222
  • 40,9 КБ Просмотры: 1 120
  • 45 КБ Просмотры: 1 236
  • 49,9 КБ Просмотры: 1 159
  • 49,2 КБ Просмотры: 1 206

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

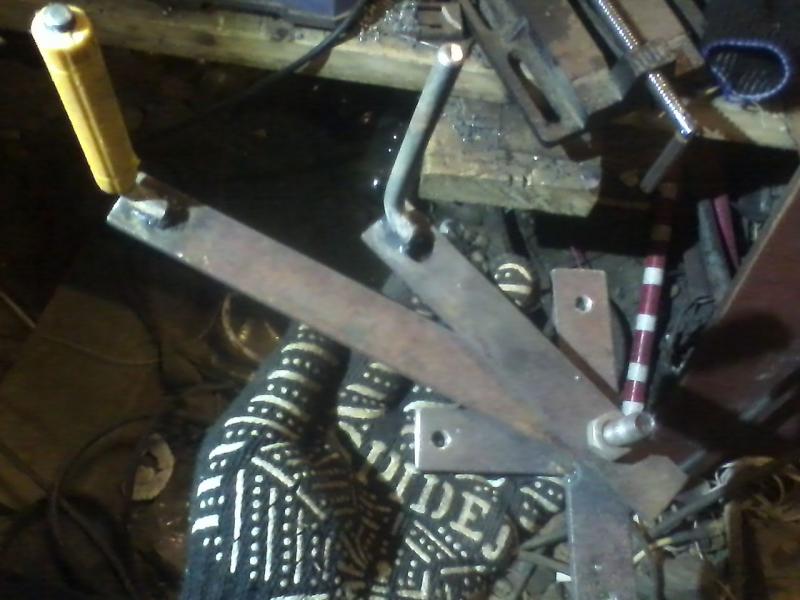

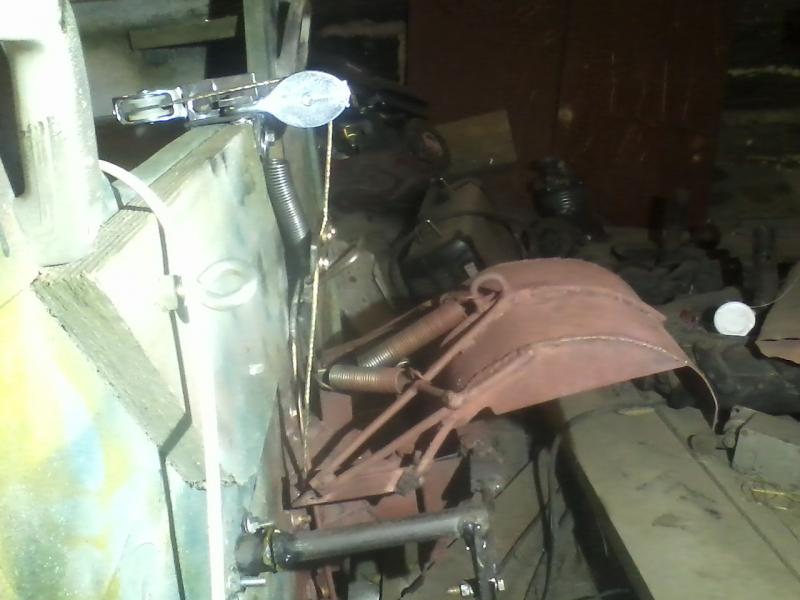

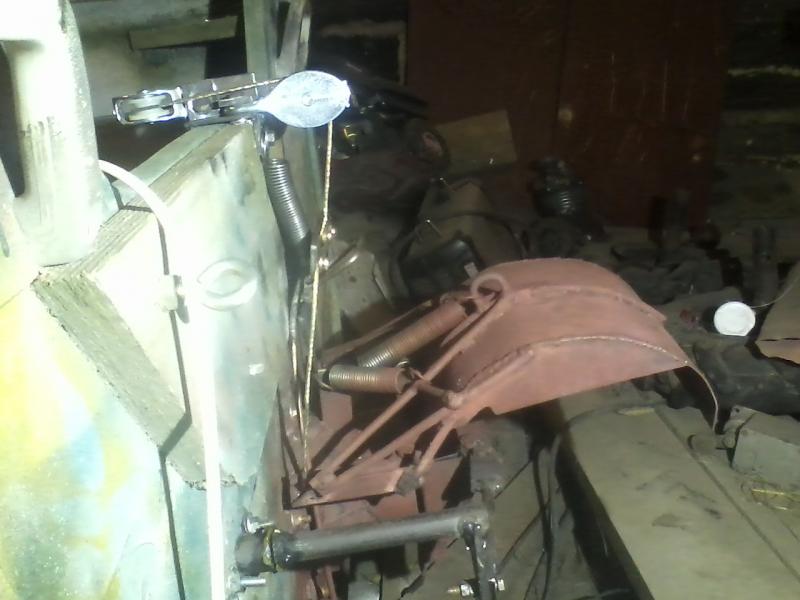

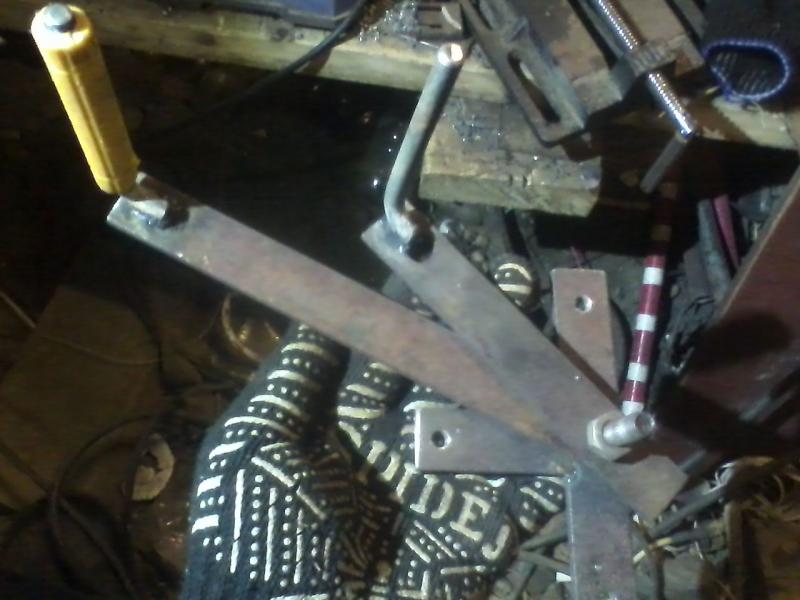

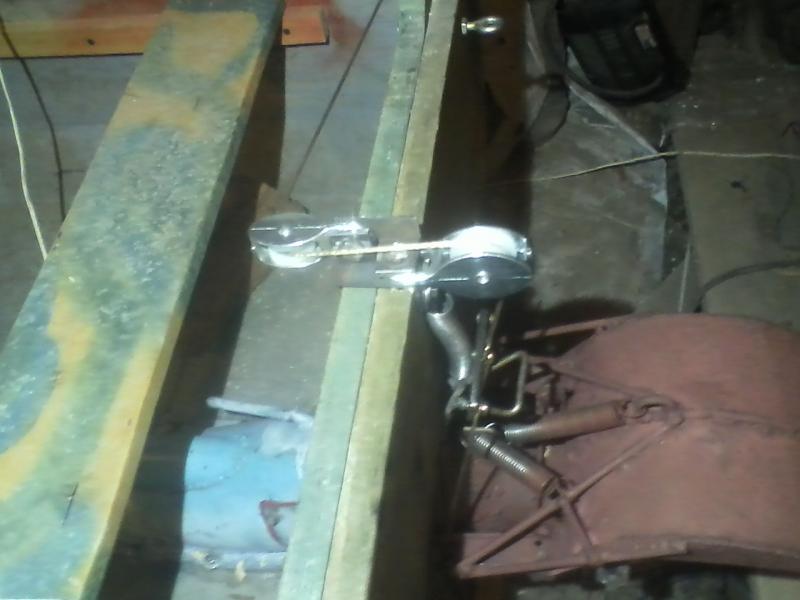

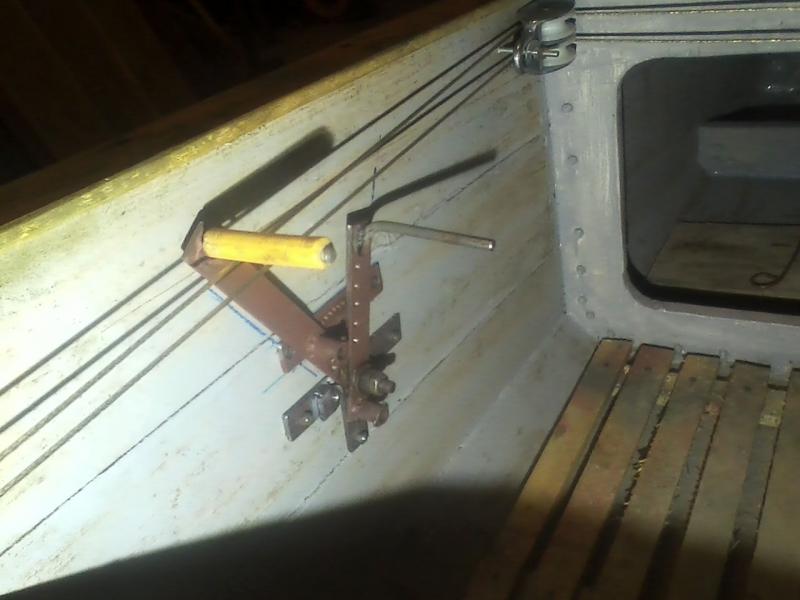

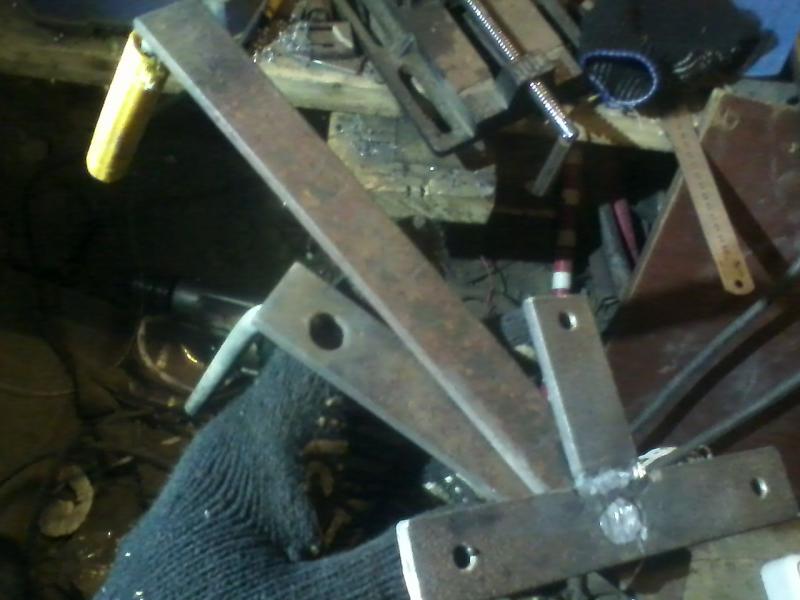

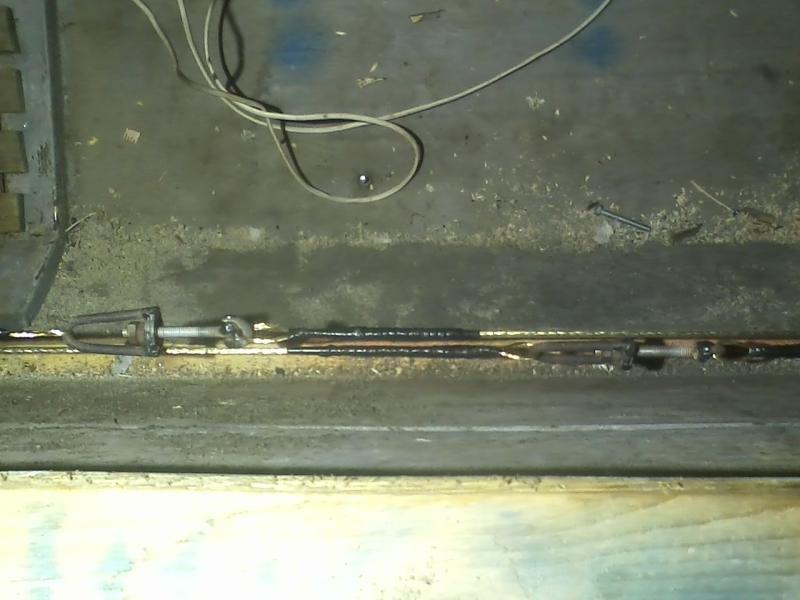

Сделал рычаги для газа и сцепления


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

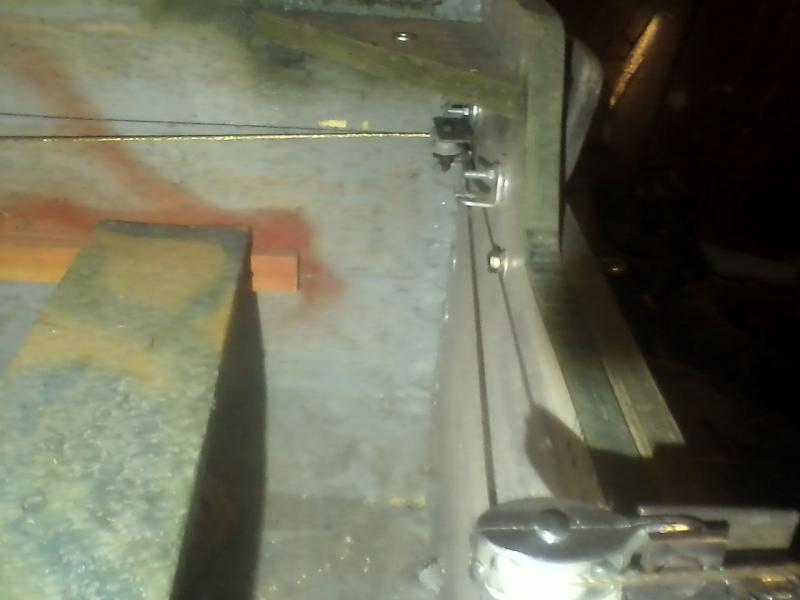

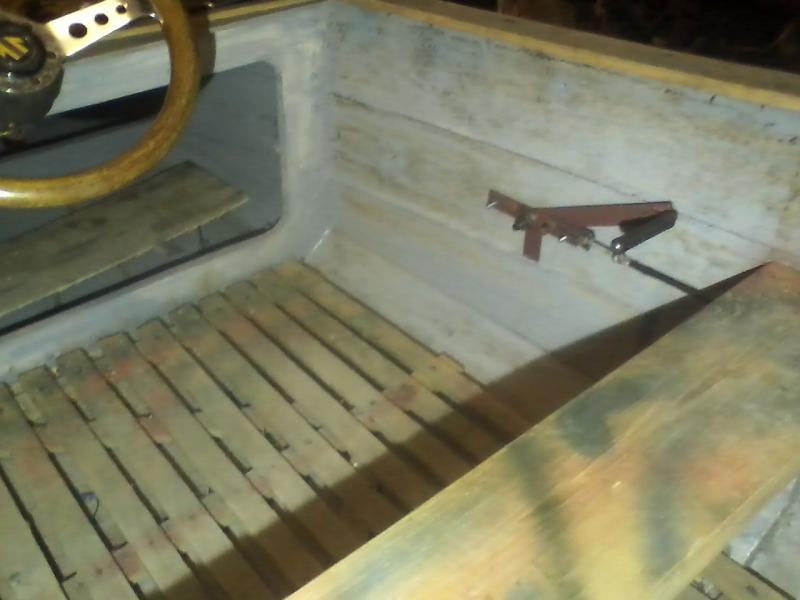

Запердолил рычаг заднего хода ну и сразу задействовал его


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

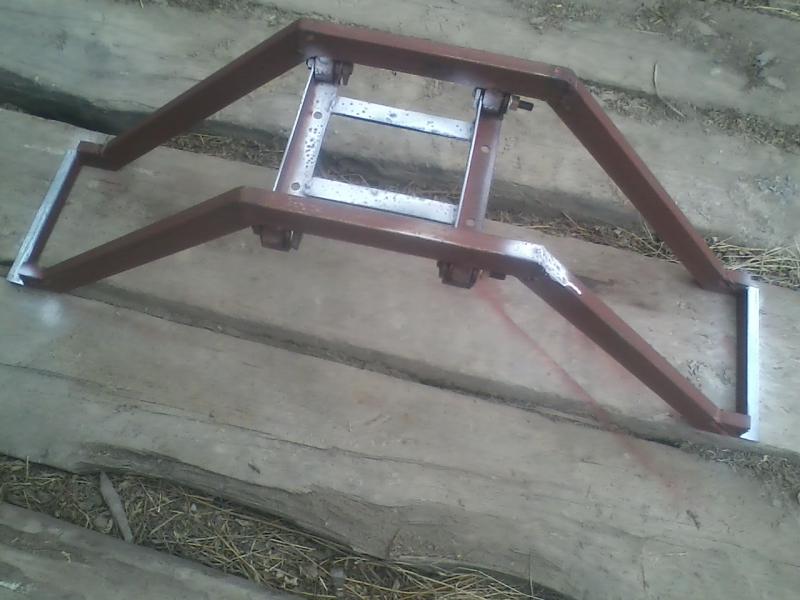

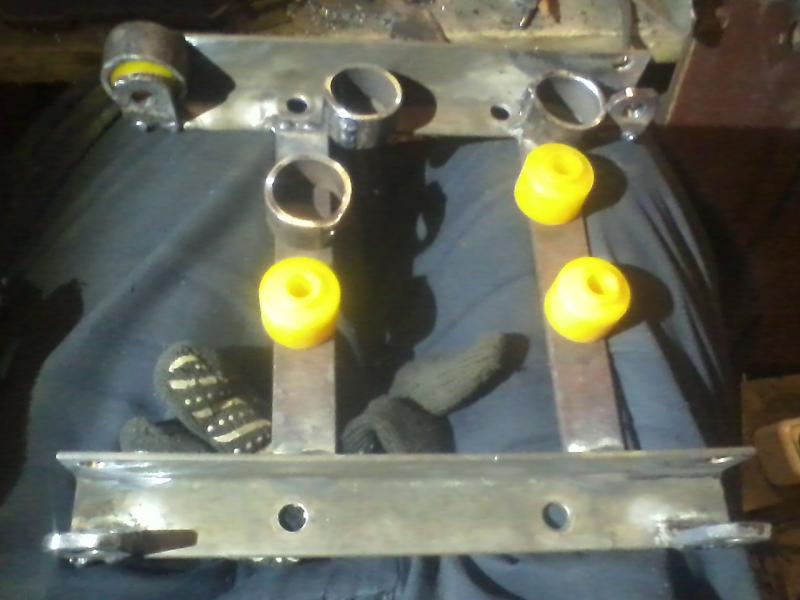

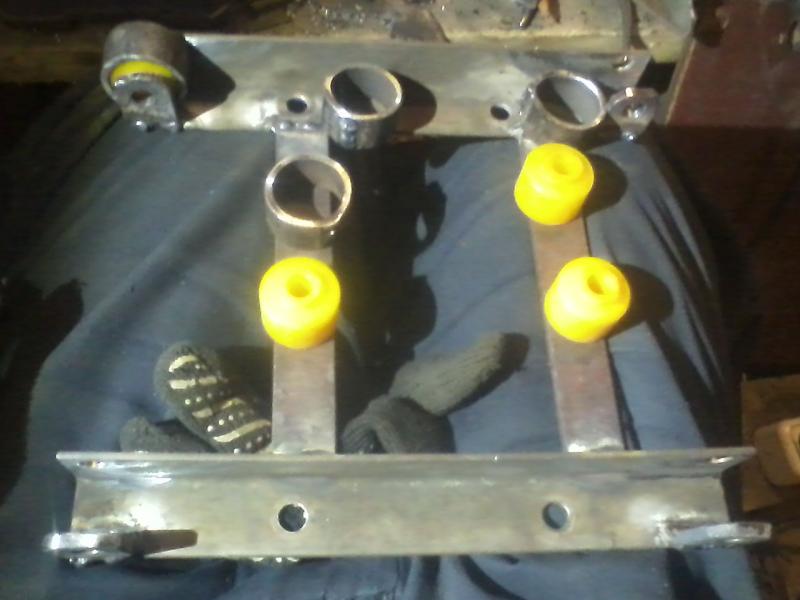

Занялся креплением ДВС. Решил сделать станину для двигуна и основные траверсы - между ними будут силиконовые втулки . траверсы будут опираться на верх бортов


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

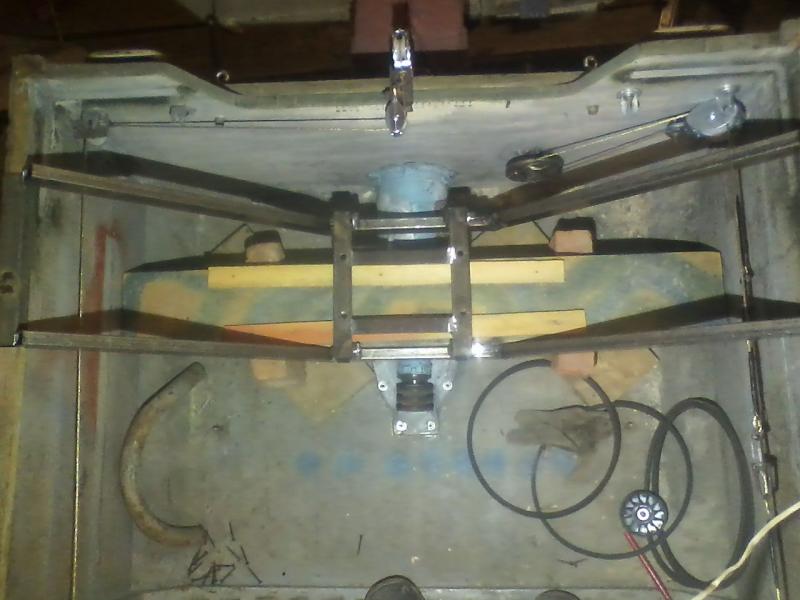

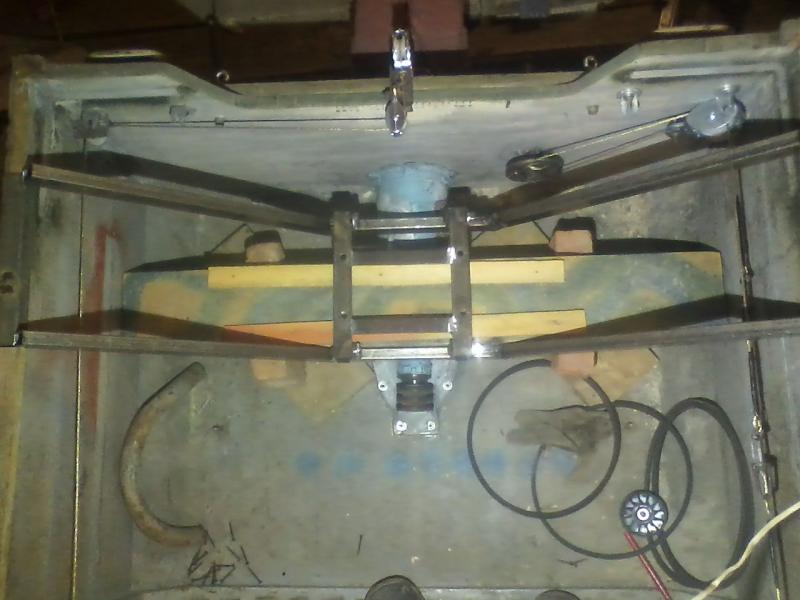

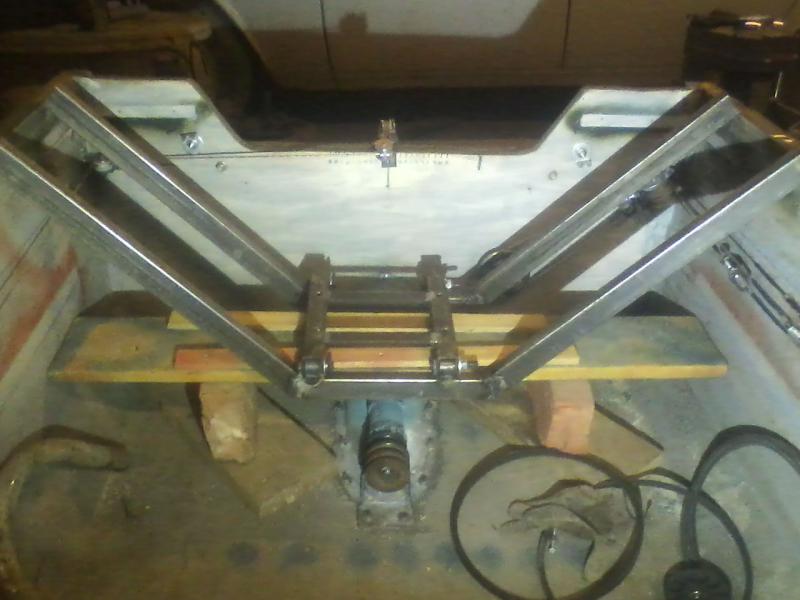

Ну вот собрал ( с помощью молотка и такой то матери ) во едино - станину и траверсы для крепления двигателя


Вложения

Старший помощник Лом

капитан 1-го ранга
Регистрация
20.07.2013
Сообщения
8 783
Карма
368
Возраст
55
Город
С-ЗФО, Ладожское озеро
Имя
Сергей Валерьевич
Лодка
Казанка 5М3 + VIKING NV-340 LE + Автобот + Малютка-2 ( одна нормальная, одна удлиненная на одну секцию)
Мотор
Yamaha F30FET-L + Yamaha 2DMHS + Honda BF10DK2 SHU + NissanMaran Ecomotor Pro 50 + Болотоход "Техномастер" г. Тольятти + Suzuki DF 6
Re: самодельный БОТ водомет "27 регион"

Тема продолжается... Ждем спуска и первых ходовых.))))


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 866
Карма
904
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: самодельный БОТ водомет "27 регион"

Кулибины мы сказал(а):
Заломал целку водомету ))) сделал люк для внештатных ситуаций - ежели намотает что либо на вал...
Если мне не изменяет моя амнезИя, контрольку делают в самой верхней точке - сверху, чтоб в лодку вода ни дай Бог не хлЫнула при открывании... почему сбоку то? :unknown:


Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги
Re: самодельный БОТ водомет "27 регион"

lednic606 сказал(а):
Кулибины мы сказал(а):
Заломал целку водомету ))) сделал люк для внештатных ситуаций - ежели намотает что либо на вал...
Если мне не изменяет моя амнезИя, контрольку делают в самой верхней точке - сверху, чтоб в лодку вода ни дай Бог не хлЫнула при открывании... почему сбоку то? :unknown:

Дима ! Обрати внимание на особенность конструкции - с верху над водометом почти в притык) стоит ДВС. Ну и как то лючек просто так не открыть. Ну а если я собирусь туда заглянуть то я подойду к берегу, а на плаву открывать не буду.


Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги

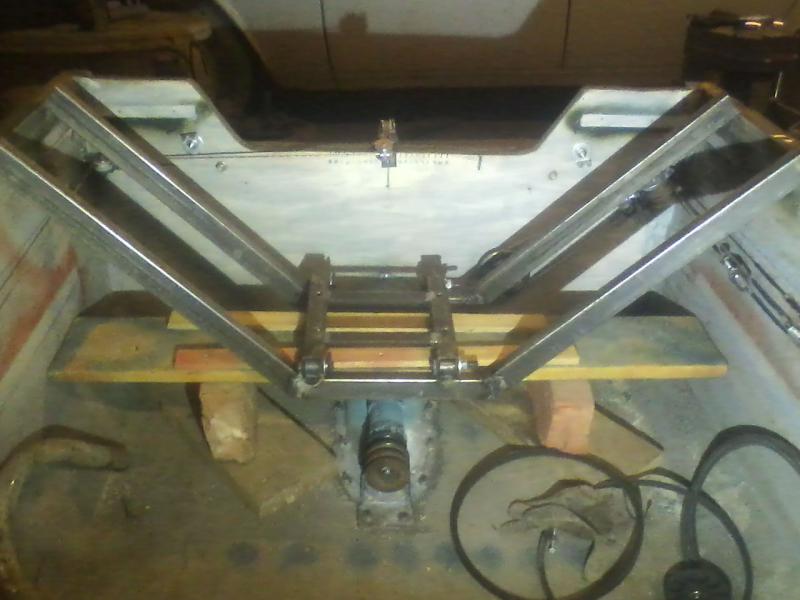

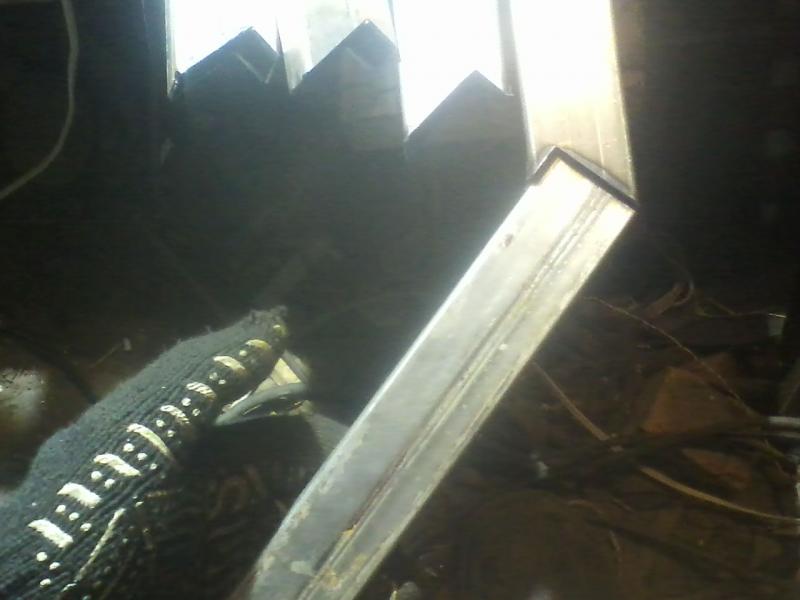

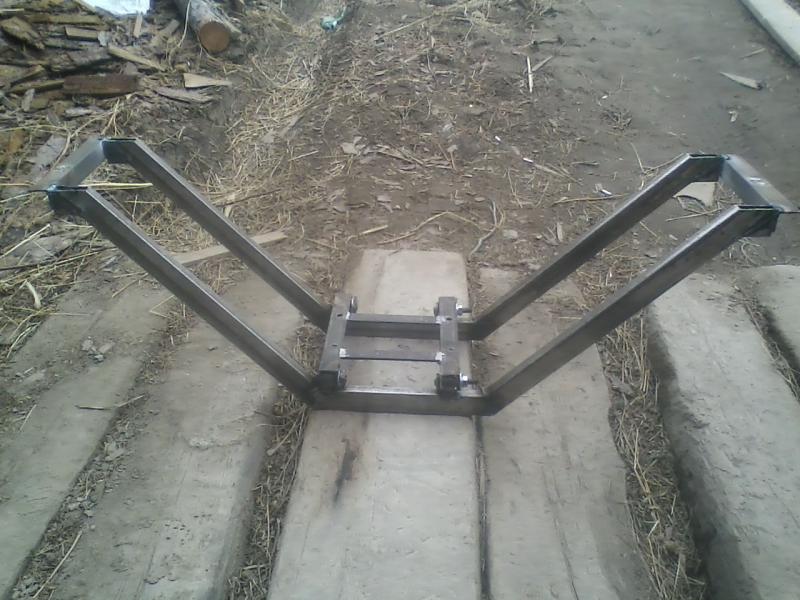

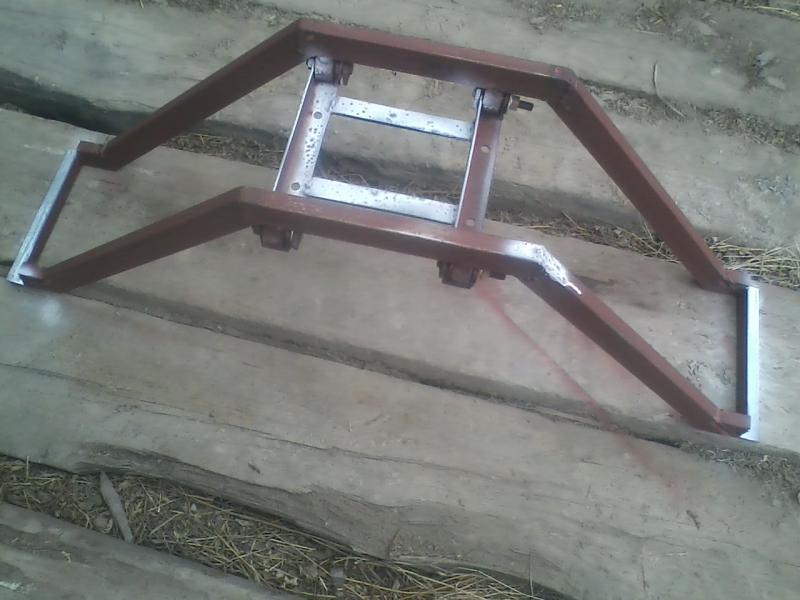

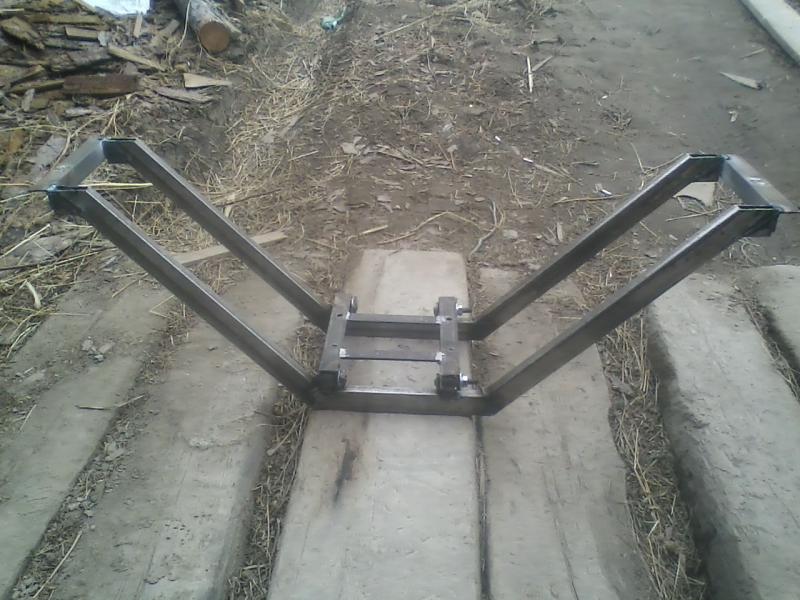

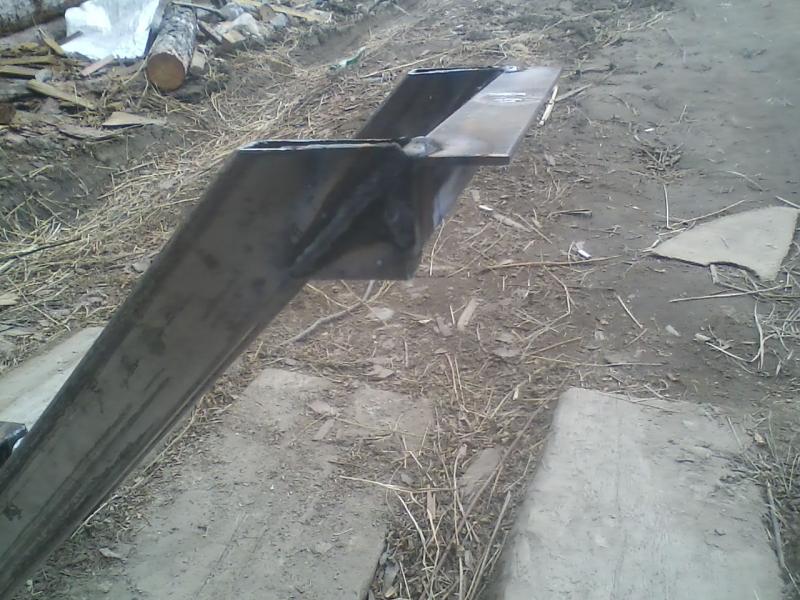

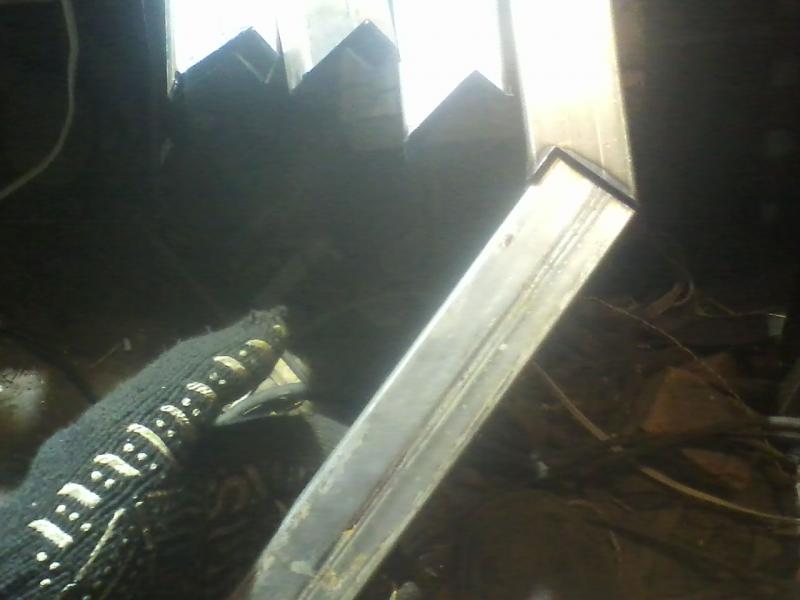

вот траверса двигателя


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги

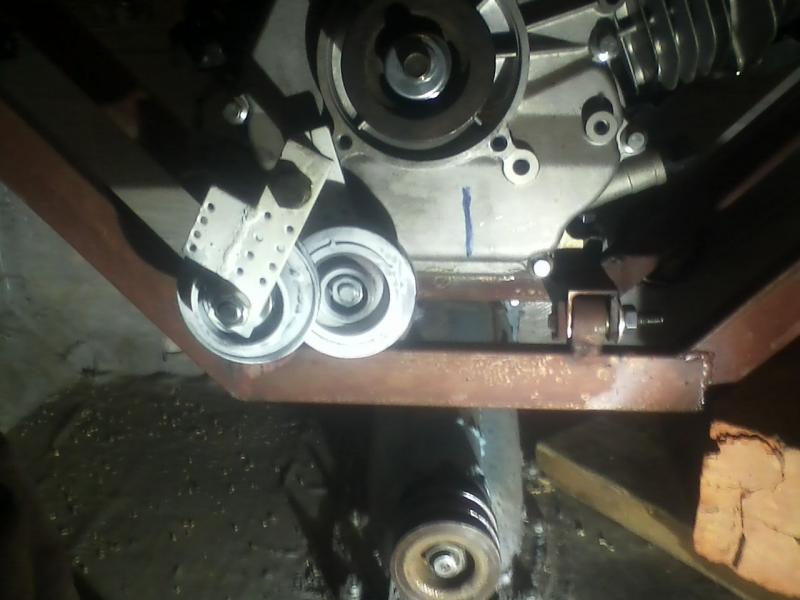

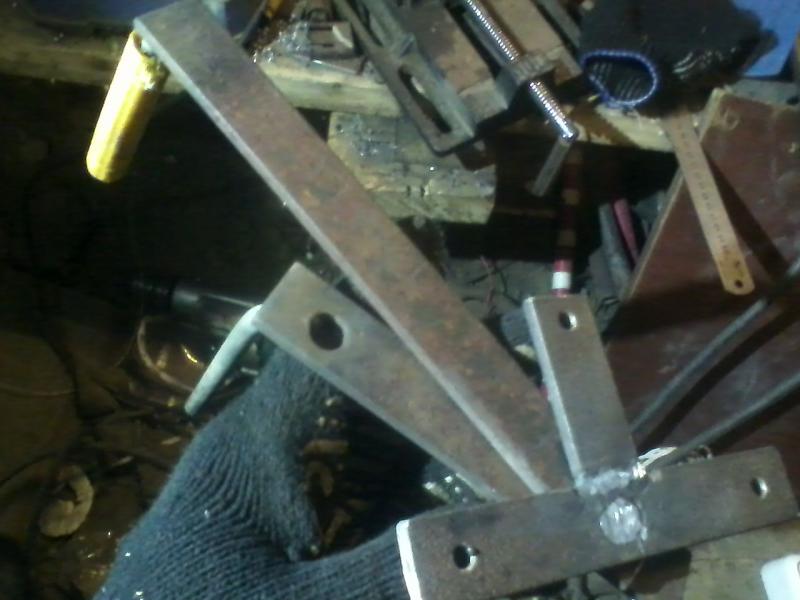

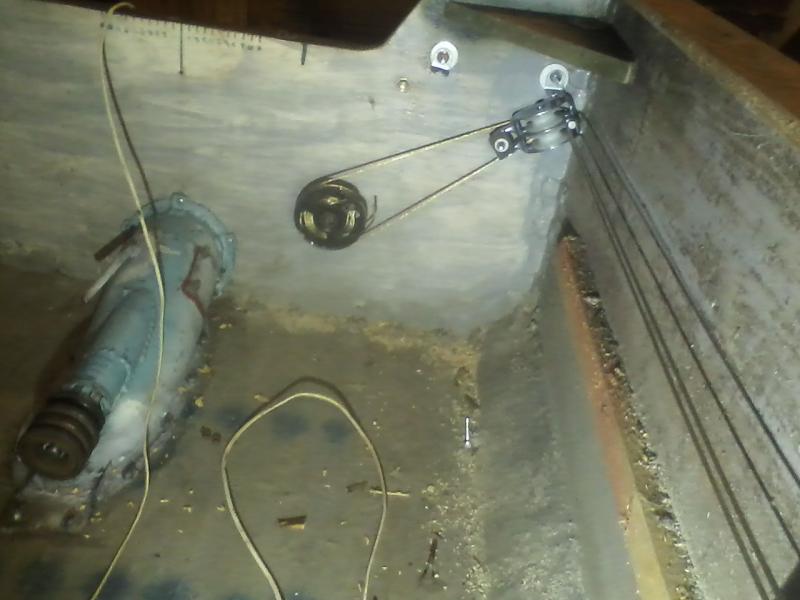

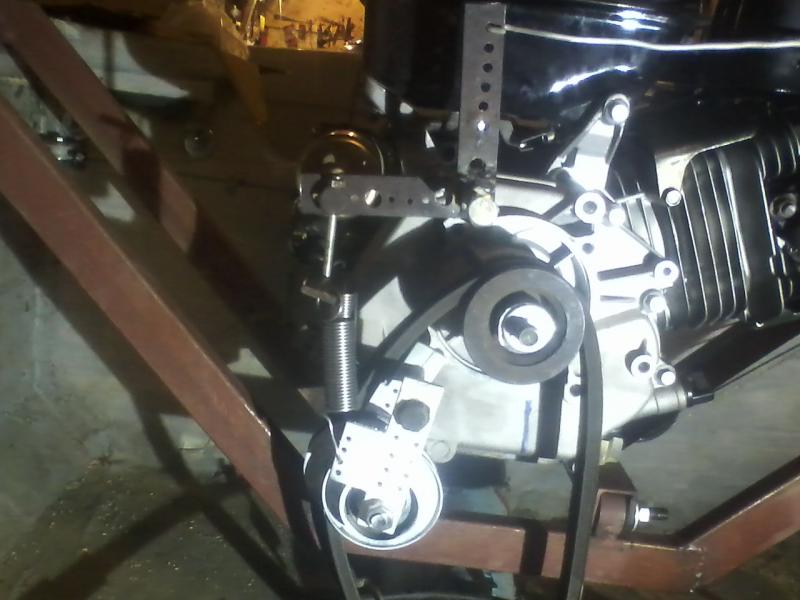

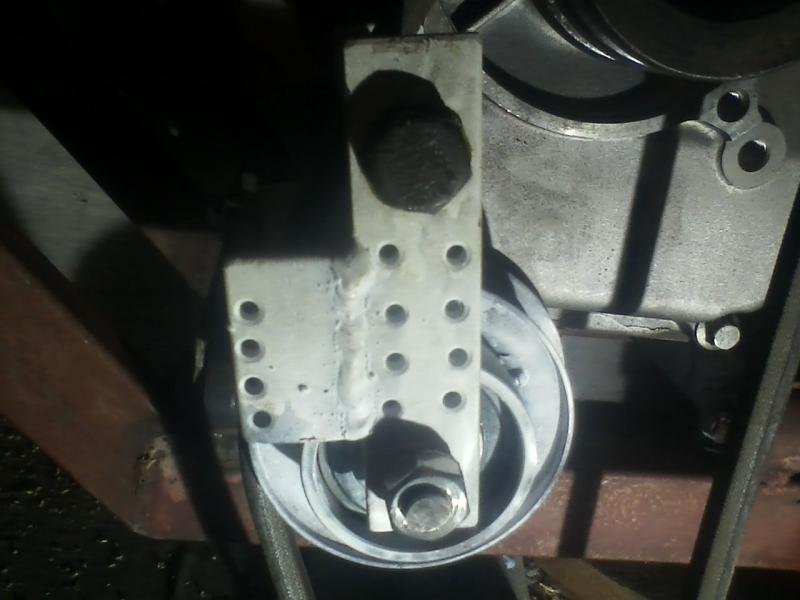

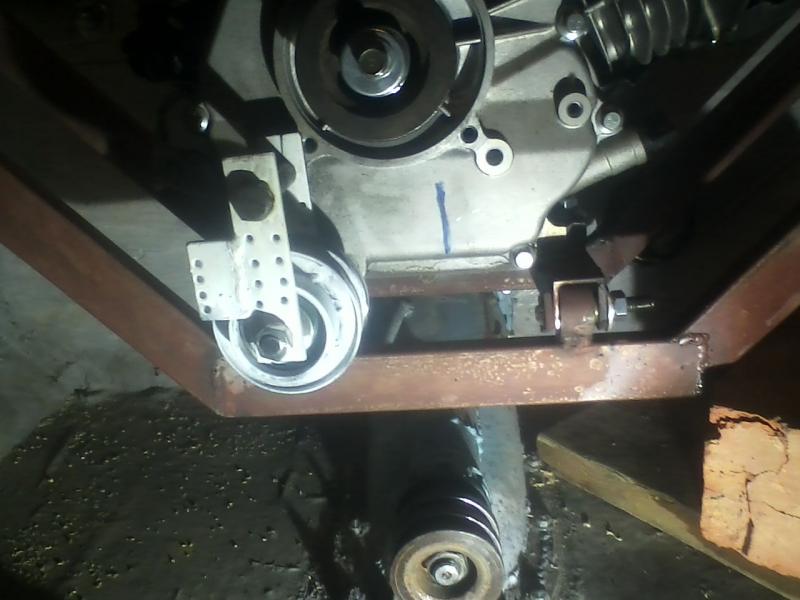

Думал сделать один общий натяжник - на оба ремня. ноооо - Россия - сколько ремней не купи --- все разные . Не по длине, так по ширине разные. Из этого следовал вывод делать два натяжника - каждый на свой ремень. :crazy:


Вложения

Кулибины мы

гл. старшина
Регистрация
14.03.2014
Сообщения
103
Карма
10
Город
Березовый
Имя
Василий
Лодка
Пешеход
Мотор
Руки и ноги

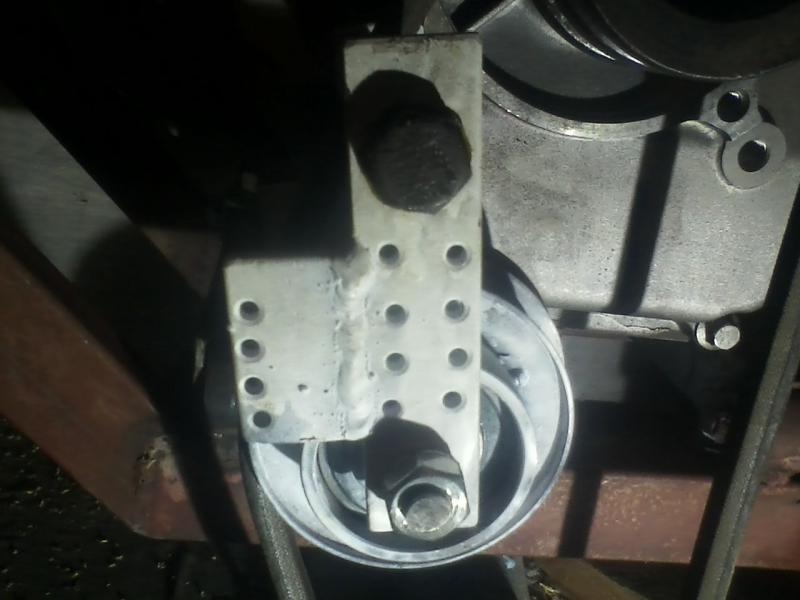

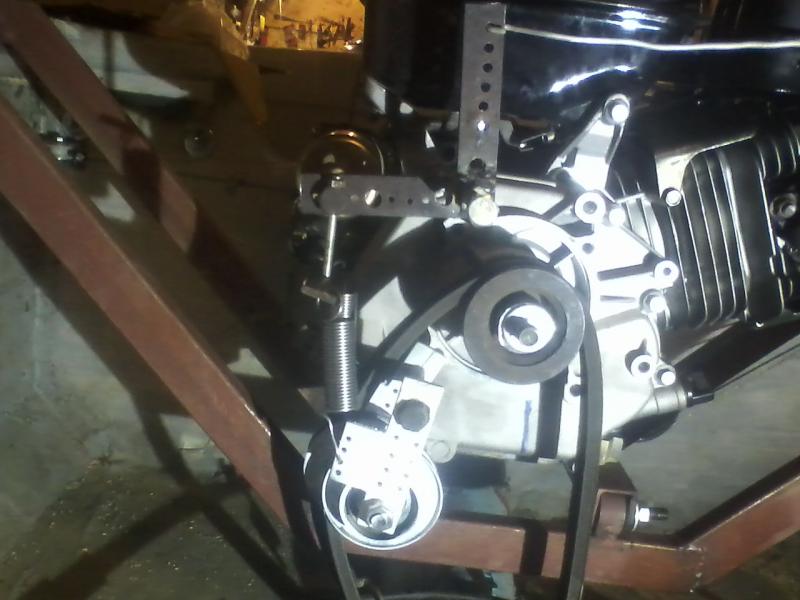

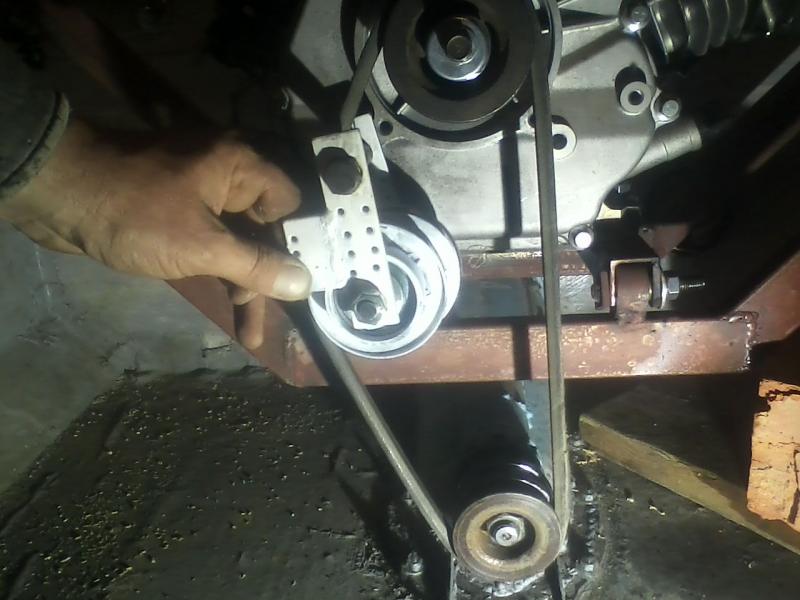

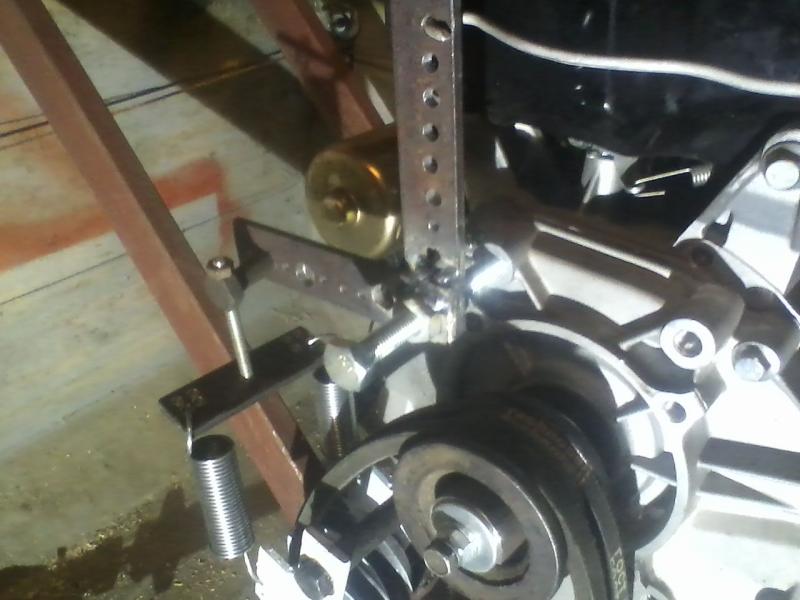

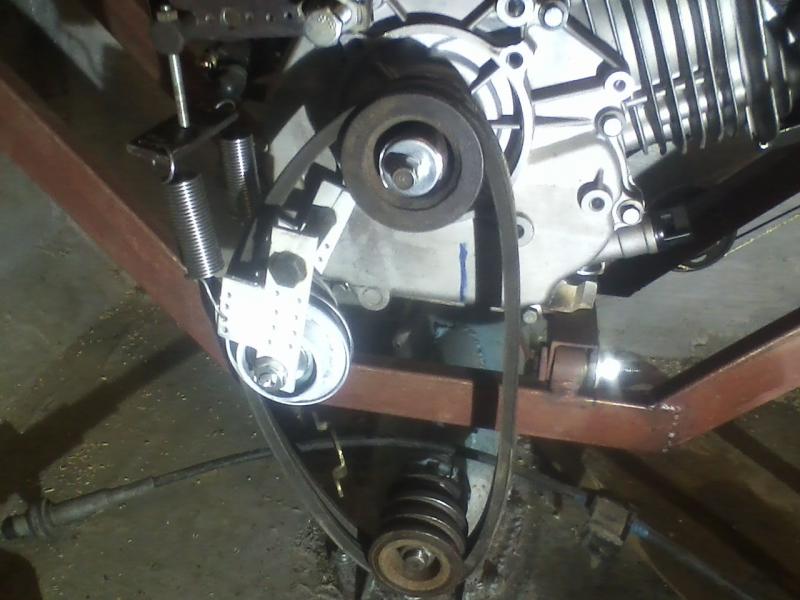

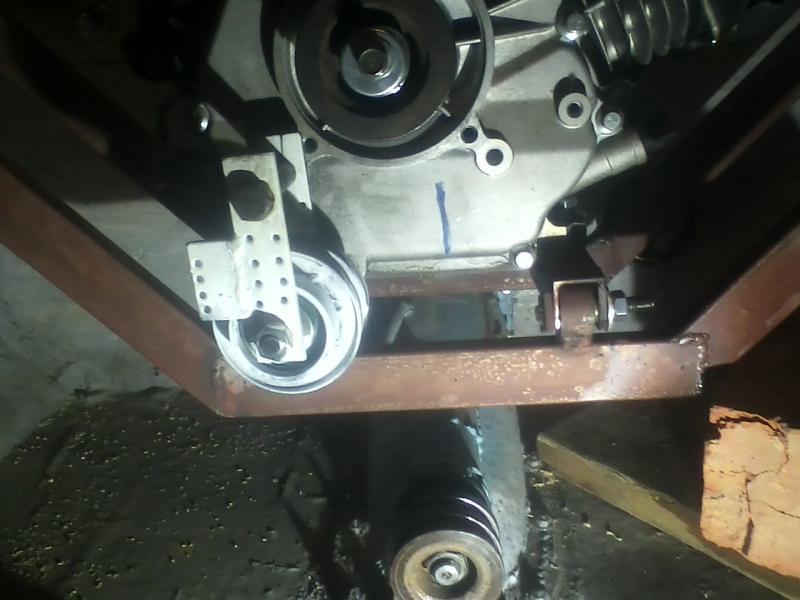

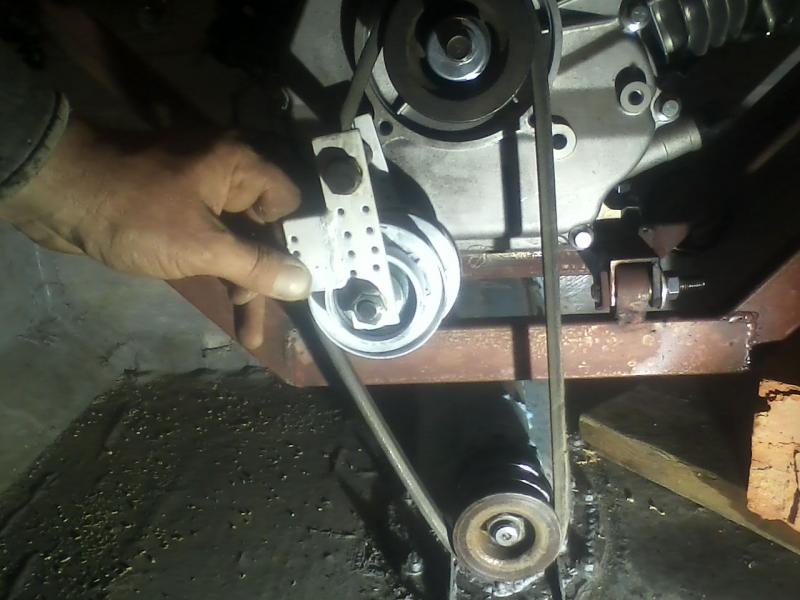

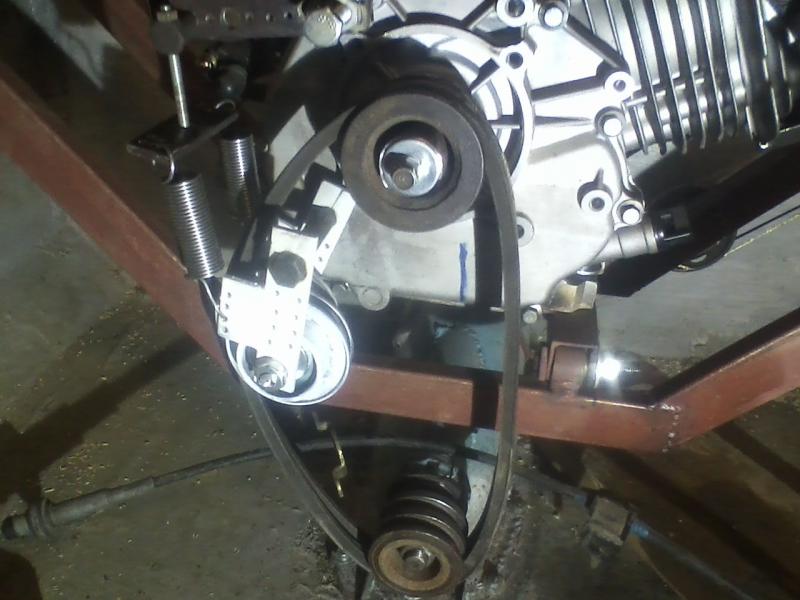

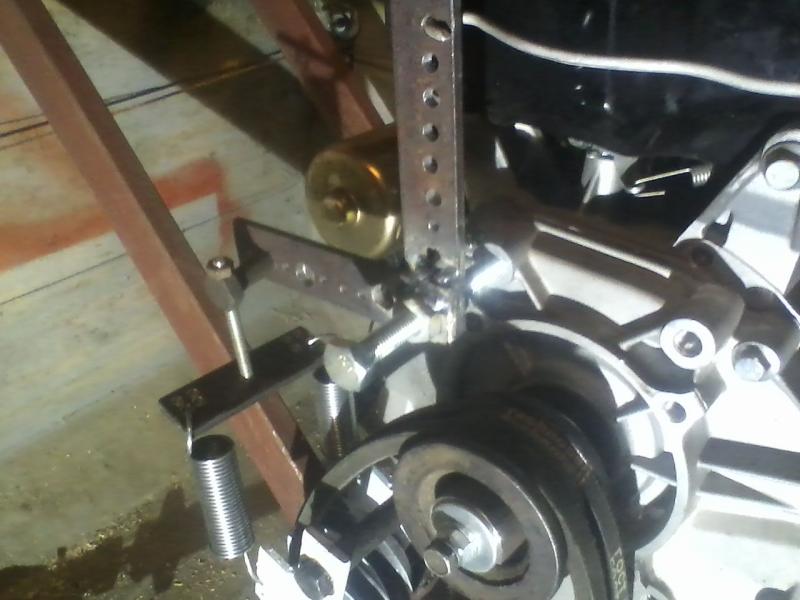

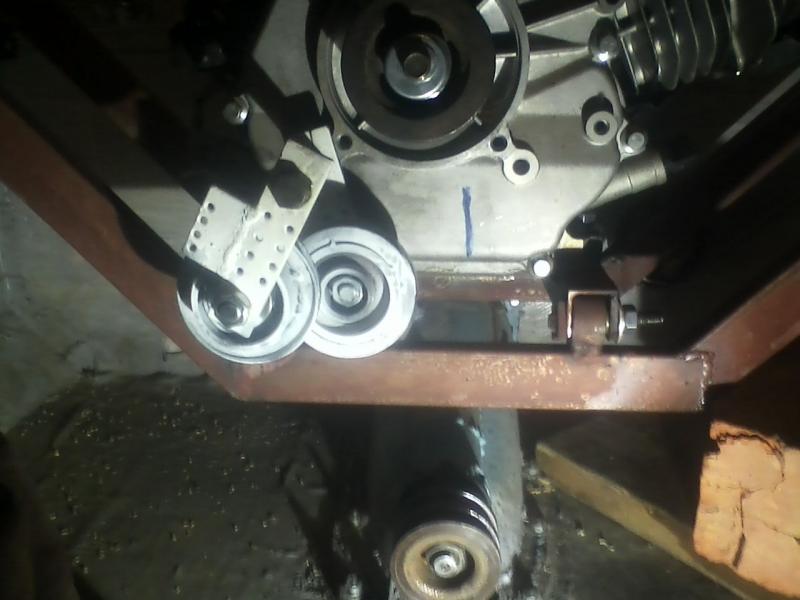

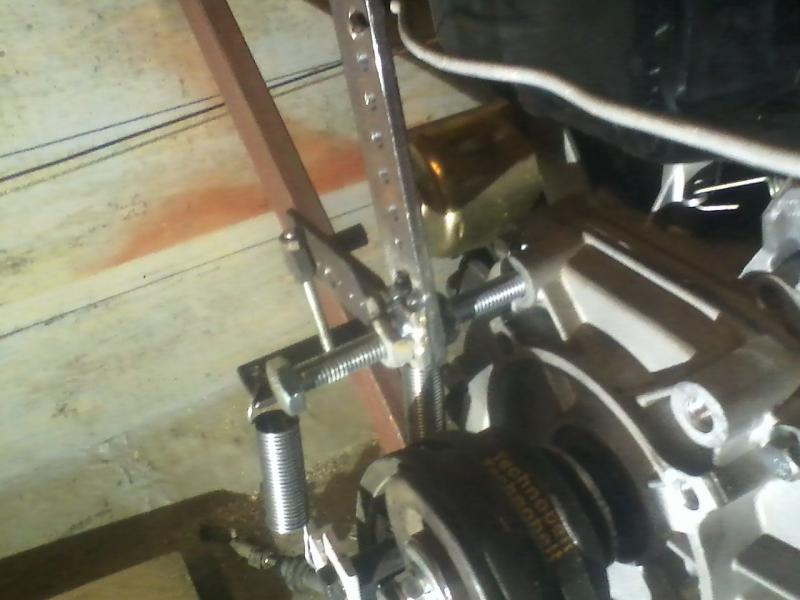

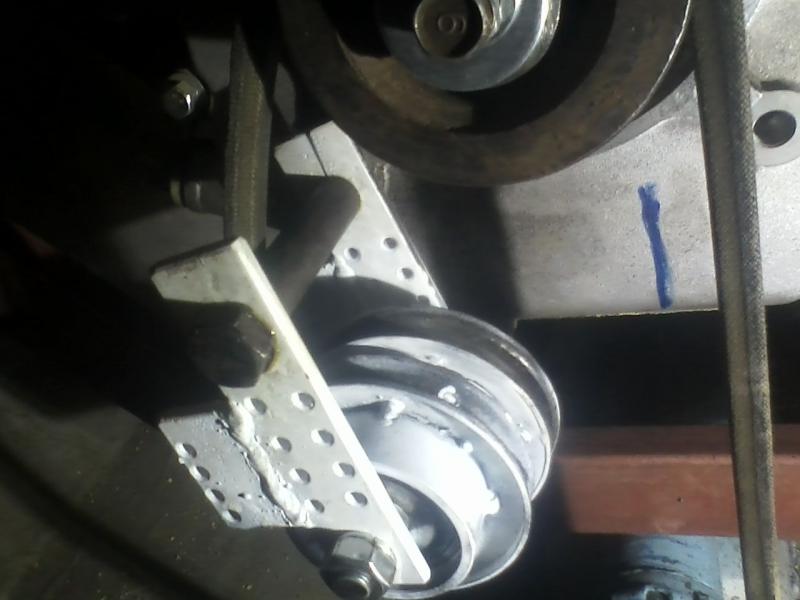

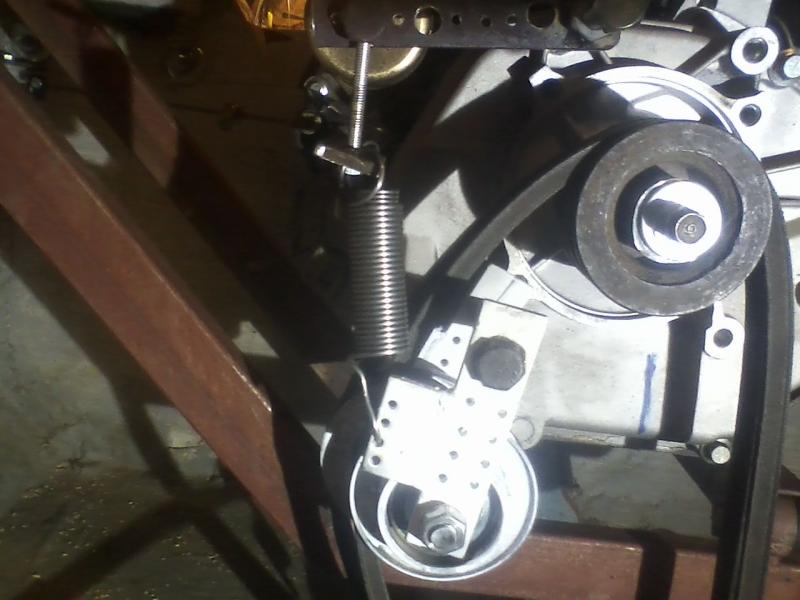

Вот еще (вату катаю) - не слабовато ли - пружины(дверные) какова нужна натяжка ремня ---------- хотя их там два ))) в принципе должны выдержать.
