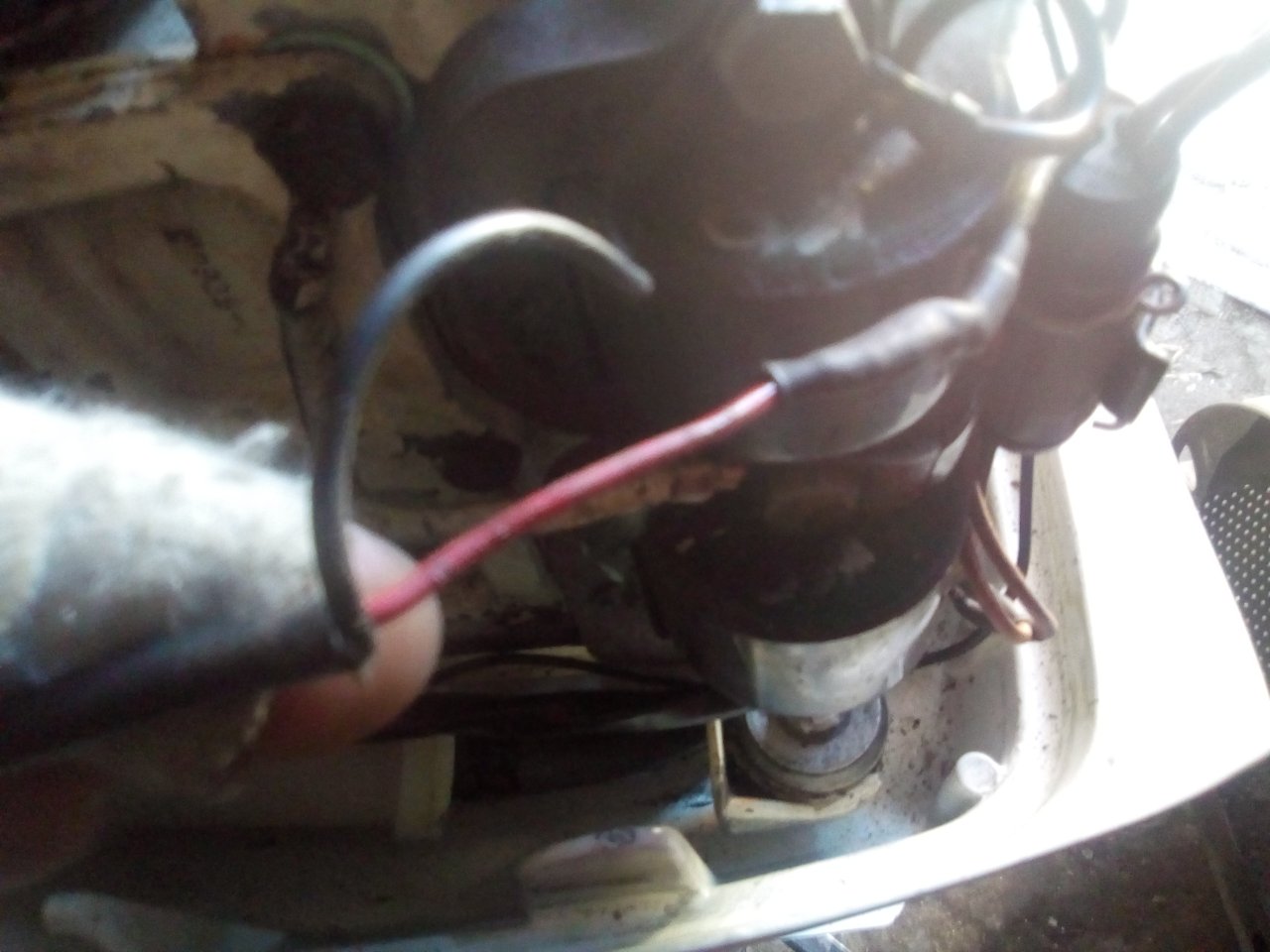

При замыкании провода(выходящего из под маховика) с накопительной катушки на массу, двигатель продолжает работать как ни в чем не бывало.


parosigareta

мл. лейтенант
Регистрация
27.02.2016
Сообщения
241
Карма
38
Возраст
48
Город
Минск
Имя
Дмитрий
Лодка
сапсан 340
Мотор
Яма 5,EVENRUDE 9.9 - 15

Михаил Дорохин

капитан-лейтенант
Регистрация
17.01.2018
Сообщения
414
Карма
150
Возраст
55
Город
Ливны
Имя
Михаил
Лодка
ALTAIR 360 HD
Мотор
Johnson 9.9 1978

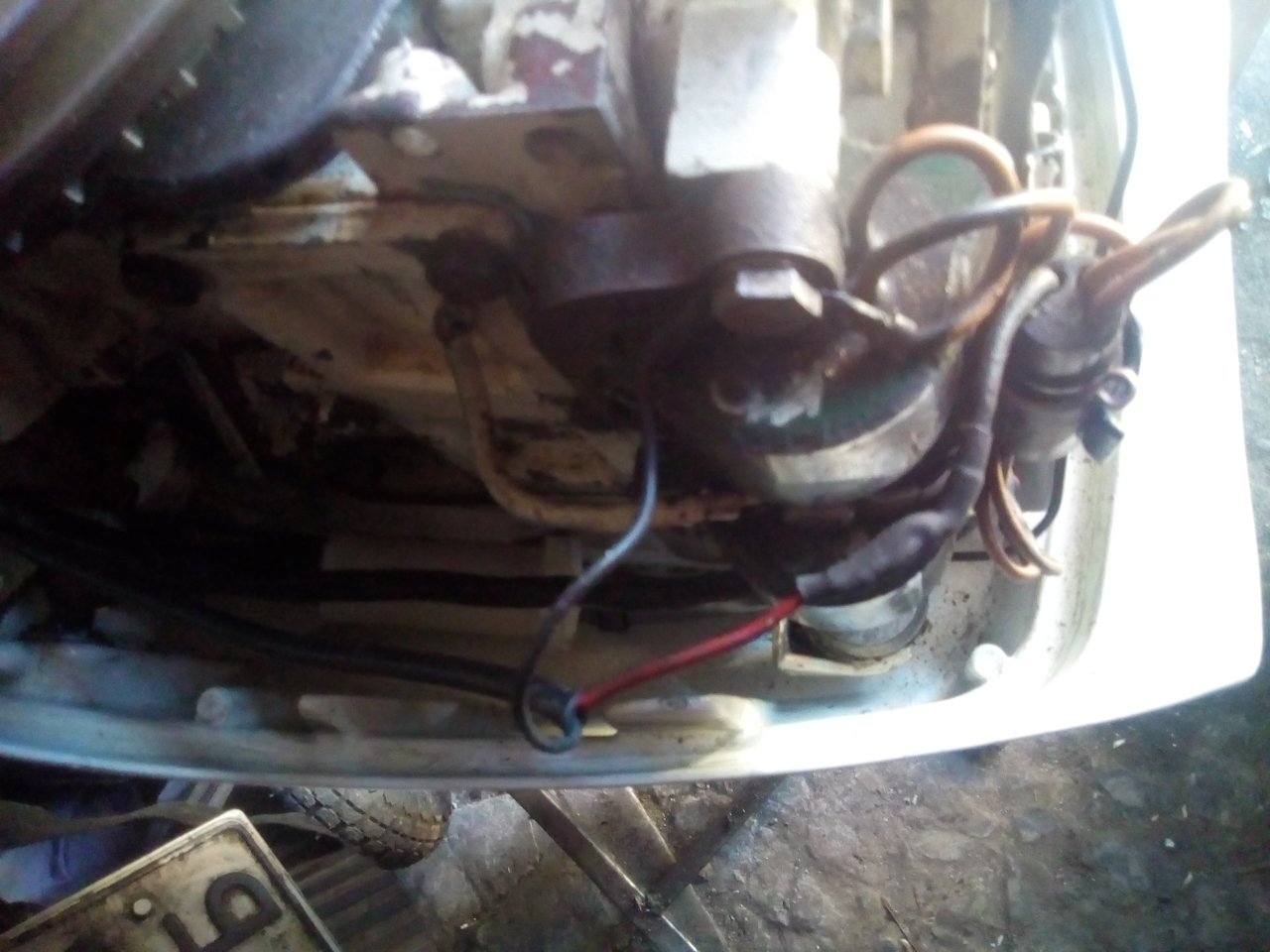

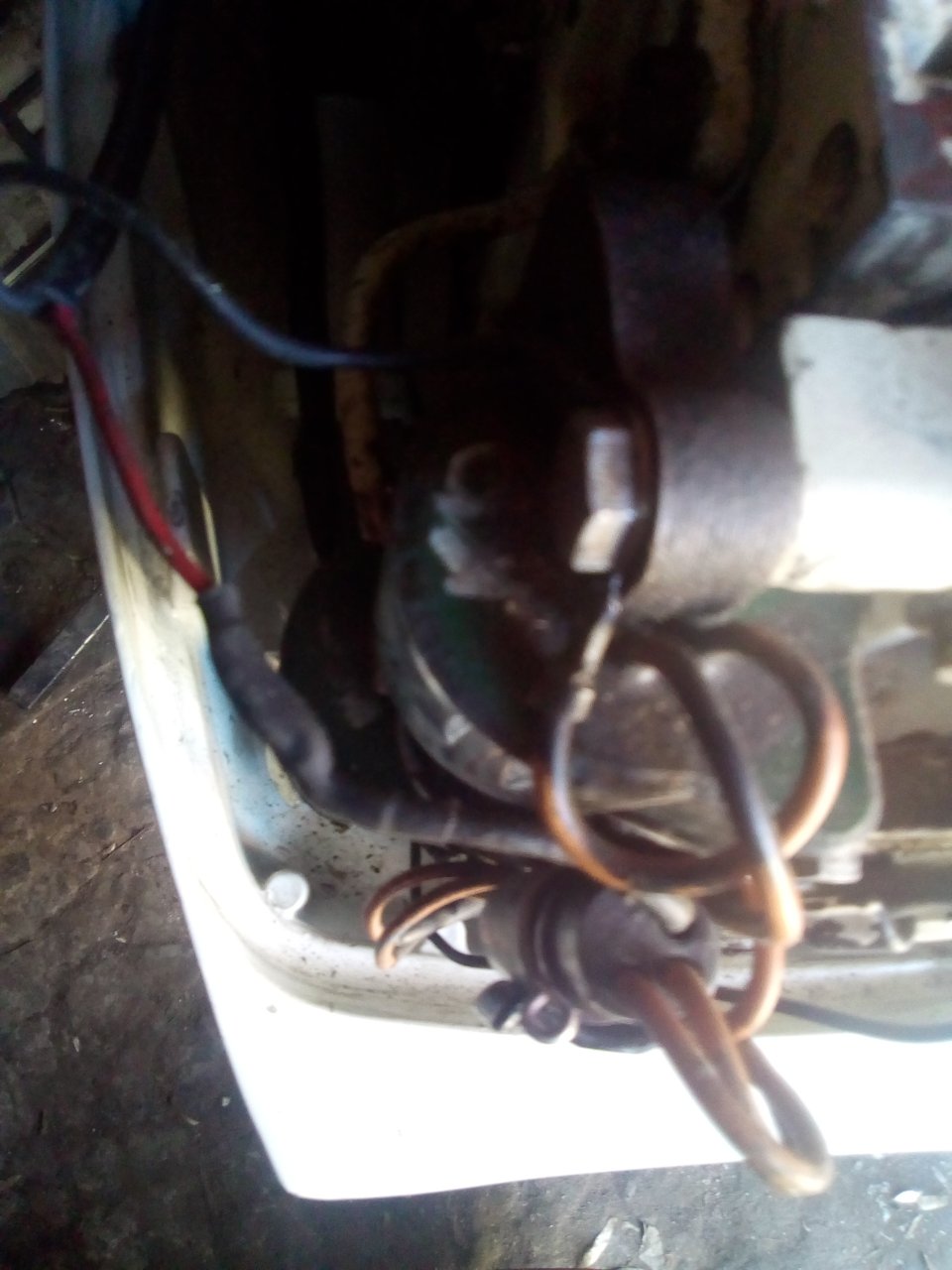

Вот так у меня подключена кнопка


Вложения

JVL

капитан 3-го ранга
Регистрация
14.03.2016
Сообщения
706
Карма
204
Город
Ногинск
Имя
Юрий
Лодка
Романтика 3, Nissamaran TR320, Hydra 350
Мотор
Mercury 15M

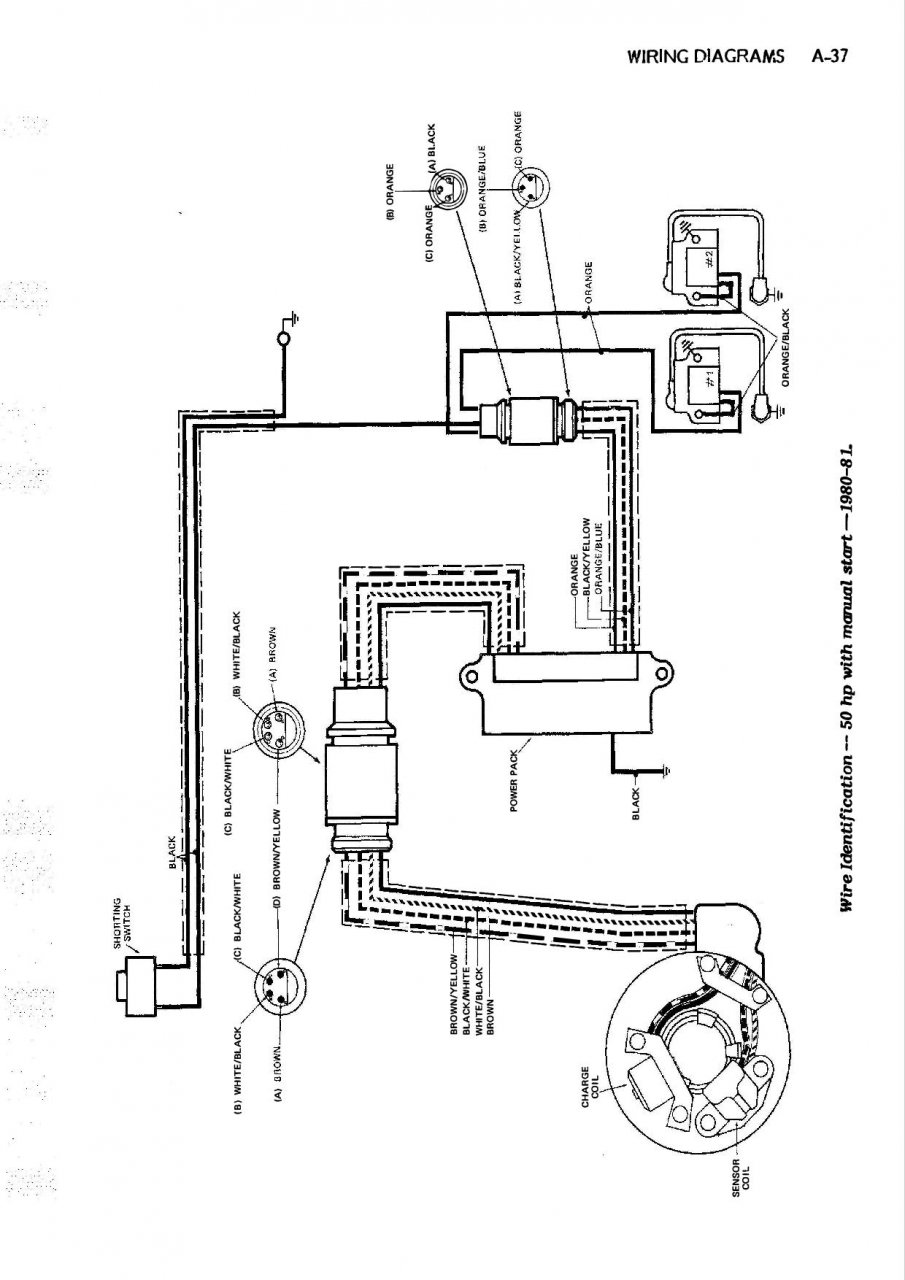

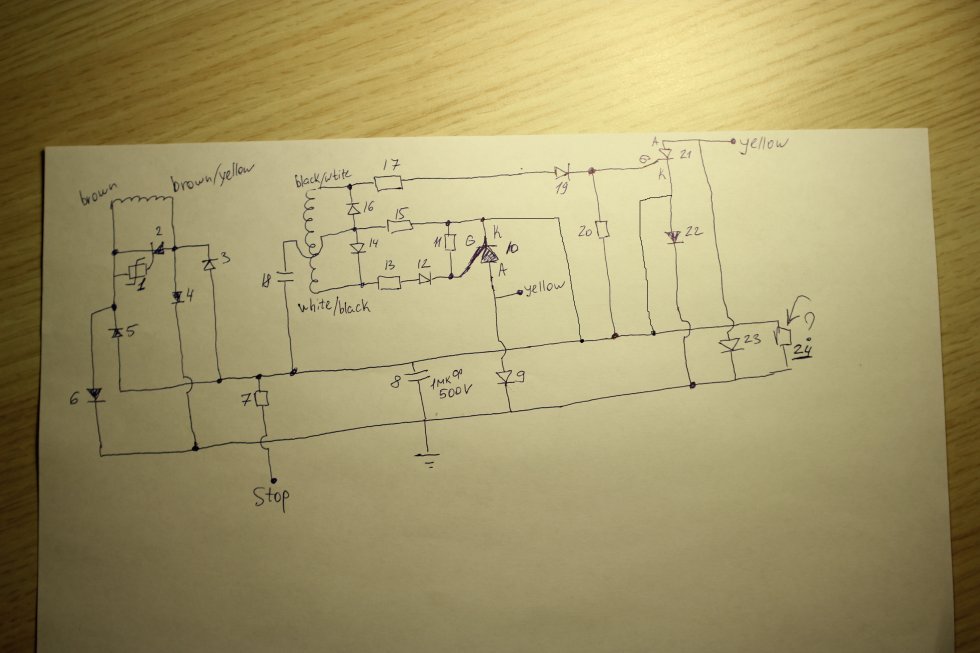

Вот схема зажигания, разбирайтесь. Контакты, провода.
Посмотреть вложение 176558
Вот схема зажигания, разбирайтесь. Контакты, провода.
Посмотреть вложение 176558

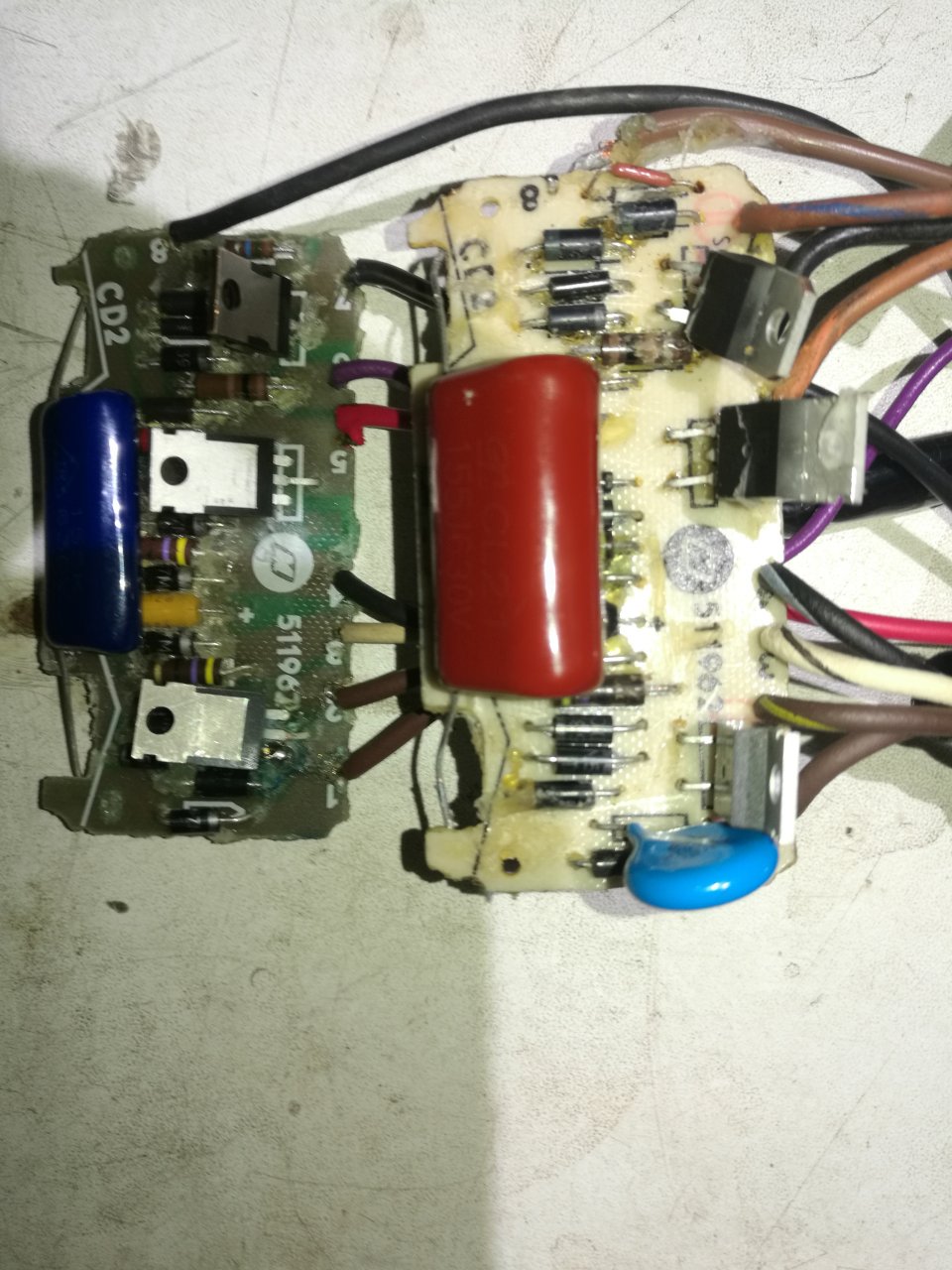

Подключено у меня все по схеме. (кнопка родная, штеккер по другому не вставишь) Цепь до входа в коммутатор целая. А вот в нем видимо сгорели сопротивления на глушилку. Вопрос в том как теперь реализовать глушение двигателя?


Михаил Дорохин

капитан-лейтенант
Регистрация
17.01.2018
Сообщения
414
Карма
150
Возраст
55
Город
Ливны
Имя
Михаил
Лодка
ALTAIR 360 HD
Мотор
Johnson 9.9 1978
И у меня также. Но не работает
Прозвони всю цепь, возможно где то обломились жилы, у моего знакомого, так один цилиндр начал отказывать, оказалось прям под пластиной зажигания жилки переломались, а изоляция цела была, если все цело, меняй коммутатор, благо их вроде как делают самодельные, да и б/у по моему найти не сложно


JVL

капитан 3-го ранга
Регистрация
14.03.2016
Сообщения
706
Карма
204
Город
Ногинск
Имя
Юрий
Лодка
Романтика 3, Nissamaran TR320, Hydra 350
Мотор
Mercury 15M
Прозвони всю цепь, возможно где то обломились жилы, у моего знакомого, так один цилиндр начал отказывать, оказалось прям под пластиной зажигания жилки переломались, а изоляция цела была, если все цело, меняй коммутатор, благо их вроде как делают самодельные, да и б/у по моему найти не сложно
Цепь звонится до входа в коммутатор. Буду следующим этапом замыкать между собой провода с накопительной катушки через резистор.


parosigareta

мл. лейтенант
Регистрация
27.02.2016
Сообщения
241
Карма
38
Возраст
48
Город
Минск
Имя
Дмитрий
Лодка
сапсан 340
Мотор
Яма 5,EVENRUDE 9.9 - 15
Вопрос в том как теперь реализовать глушение двигателя?
Если не участвует цепь стоп(глушилка) всё остальное работает?

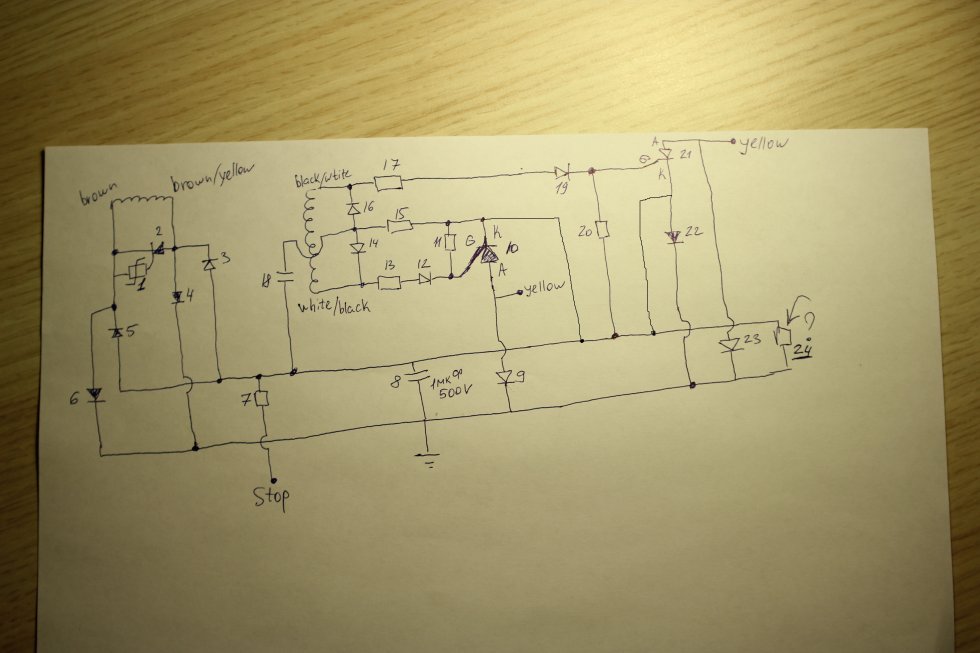

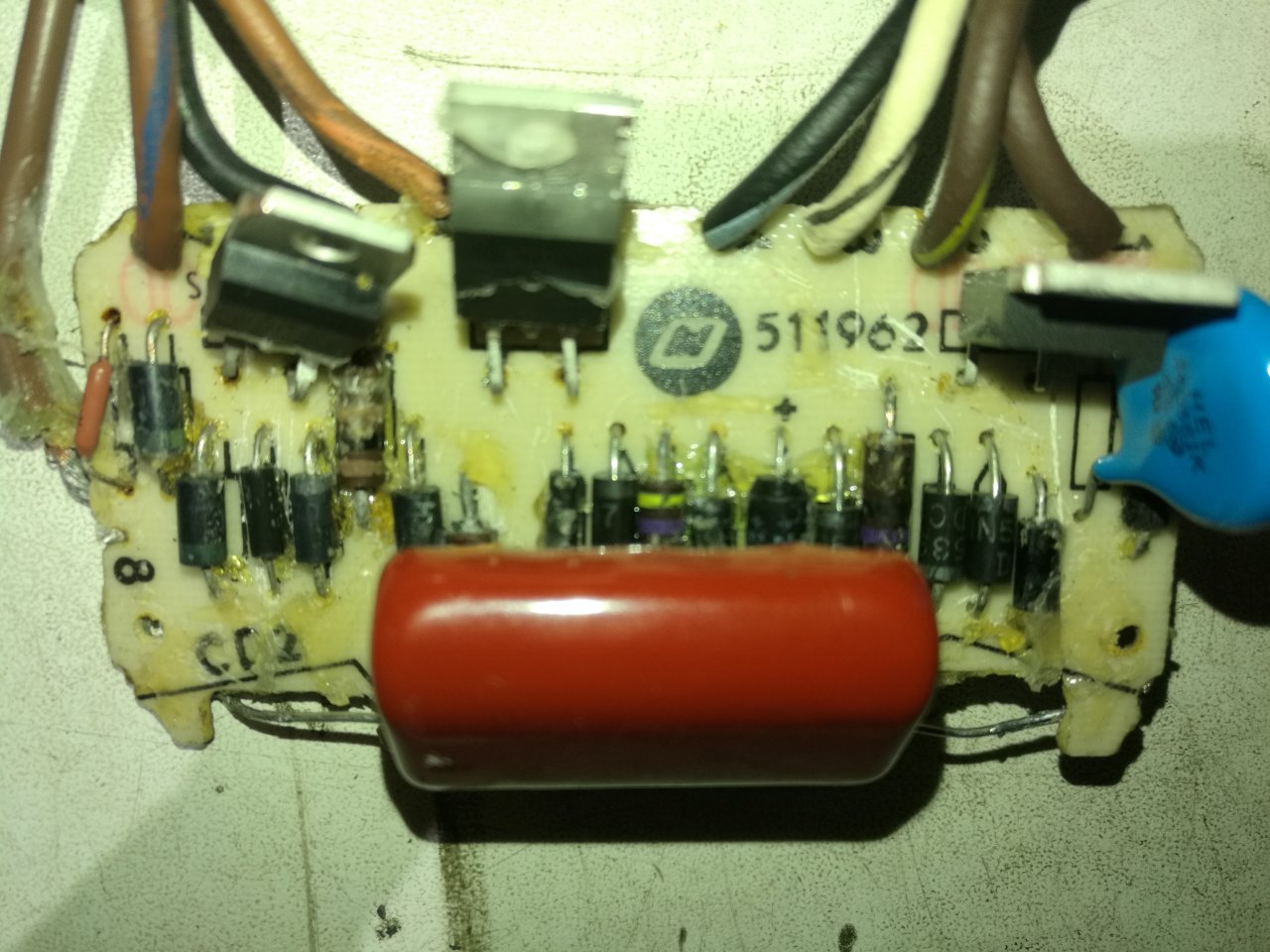

ПРЕДУПРЕЖДАЮ!!!! Я не настолько специалист чтобы предположить что может выйти из строя, НО судя по схеме коммутатора взяты с сети, правильные:
176588176589
Предположу!!!!! Можно подсоединить провод СТОП к выходу от силовой катушки на входе в коммутатор(крайние контакты на разъёме).
По крайней мере всуньте туда провод(для успокоения через резистор) и на заведённом моторе коснитесь массы на корпусе, проверите.
Повторюсь, я не в курсе какие события произойдут при этом в коммутаторе(Может ответят продвинутые специалисты), надеюсь ничего страшного не случится, кондёры выдержат.

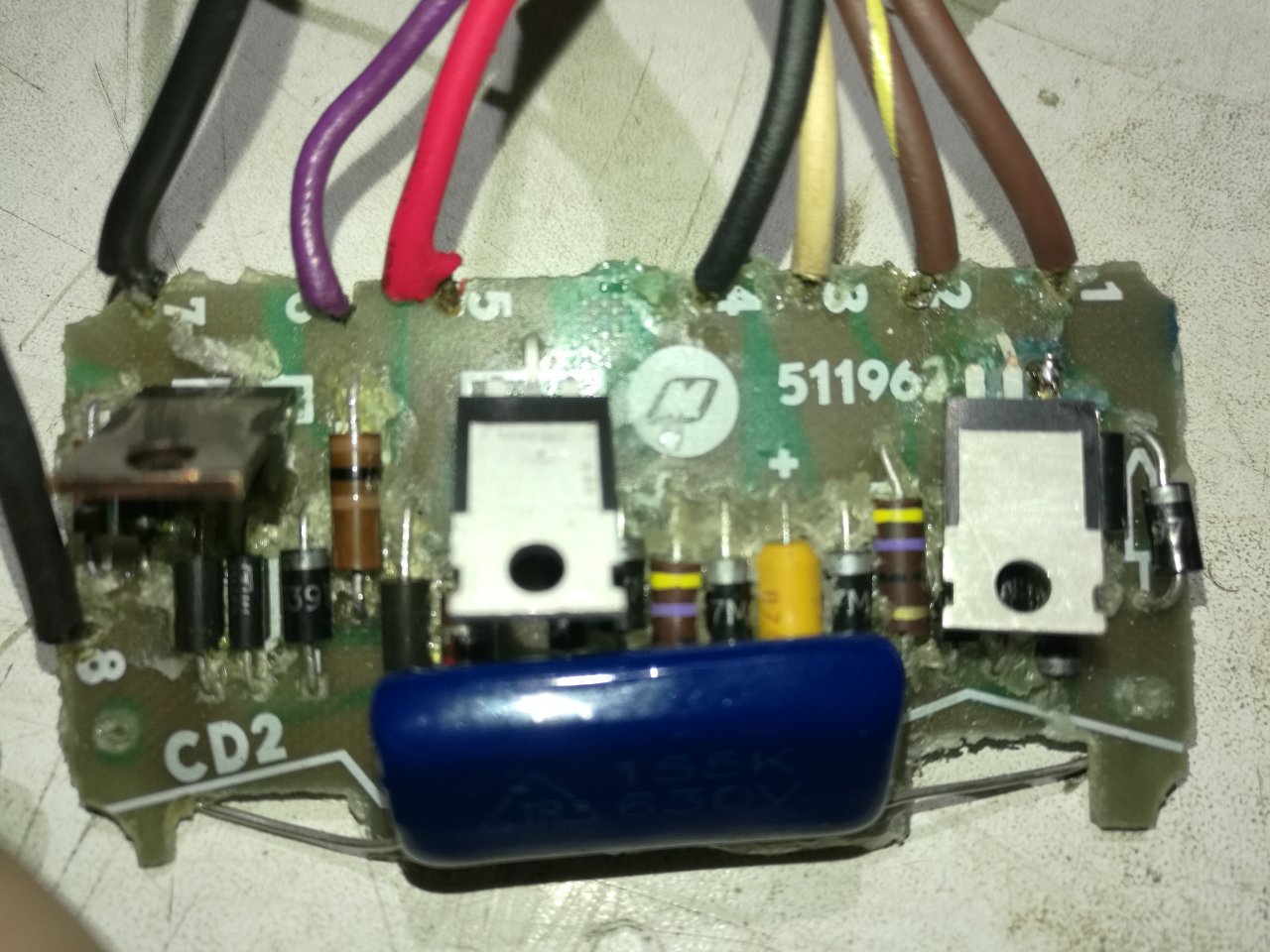

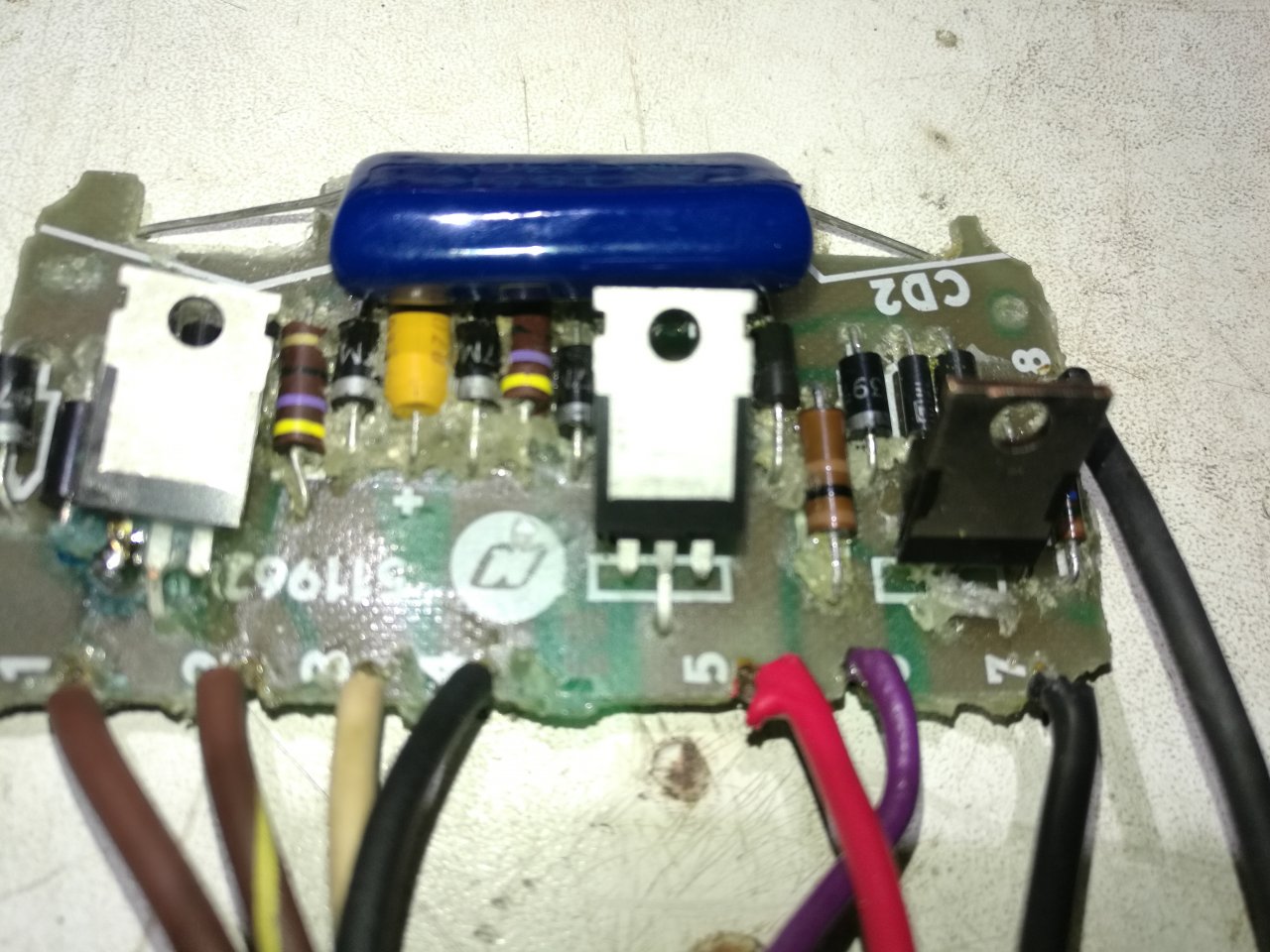

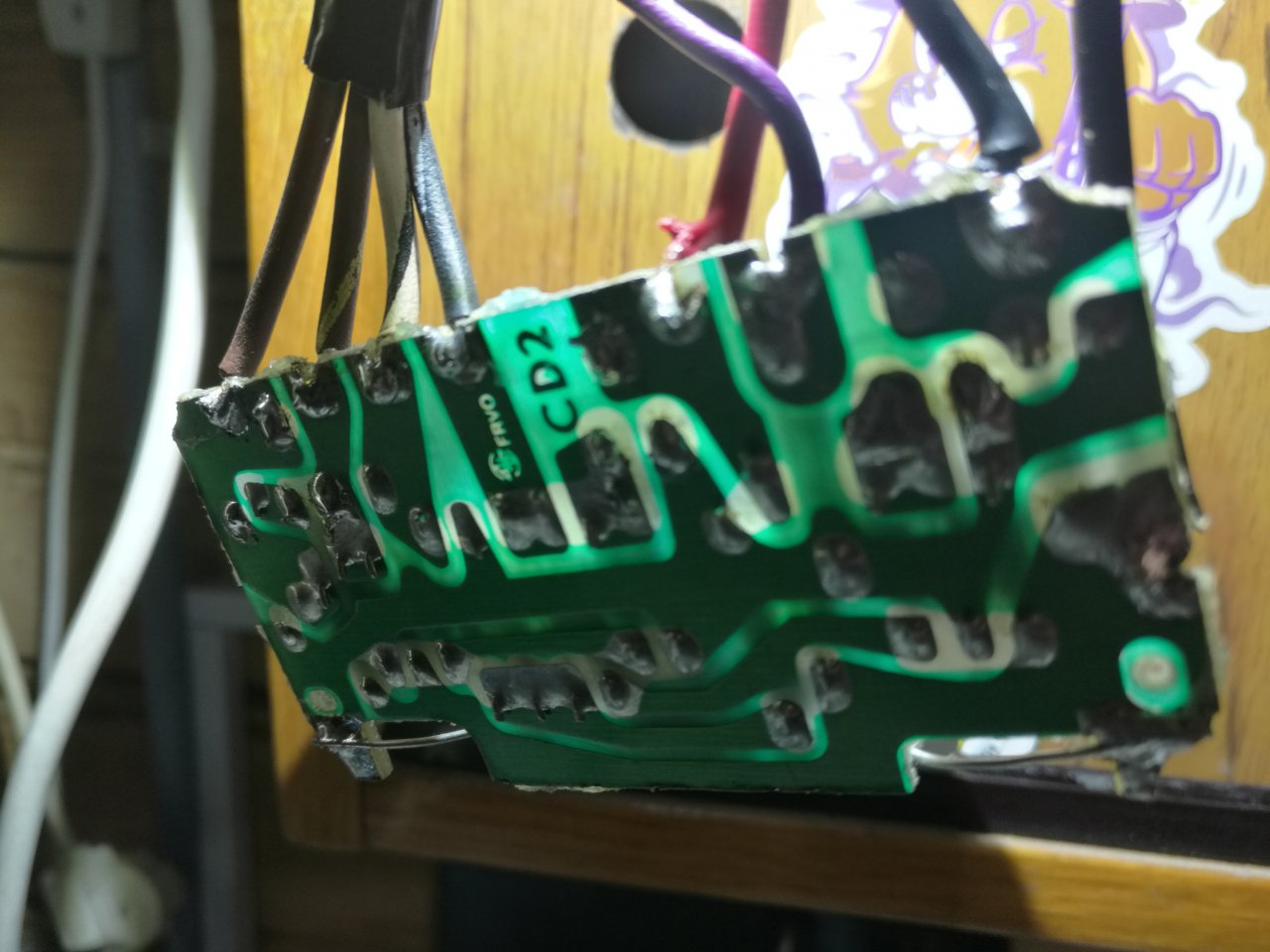

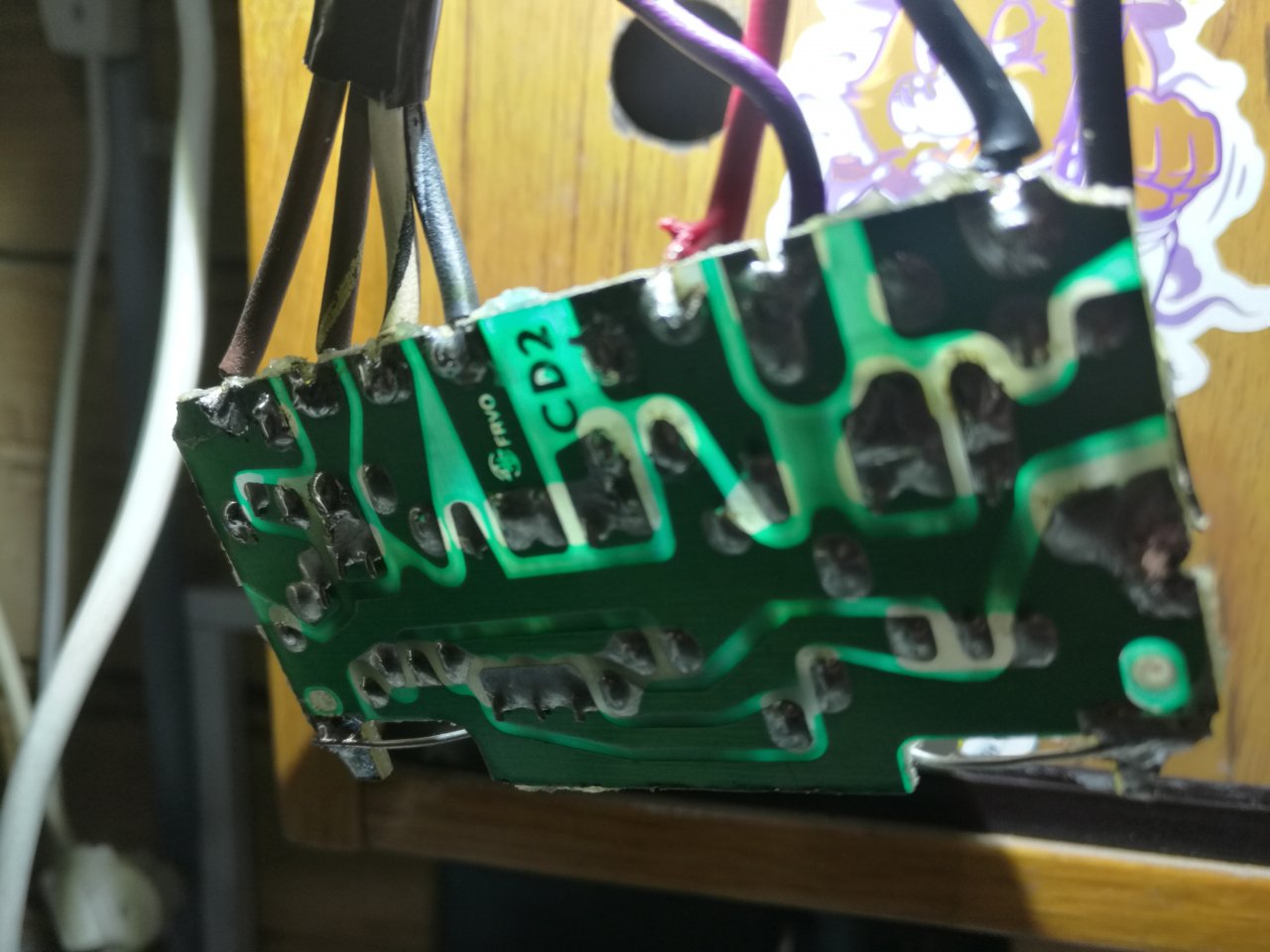

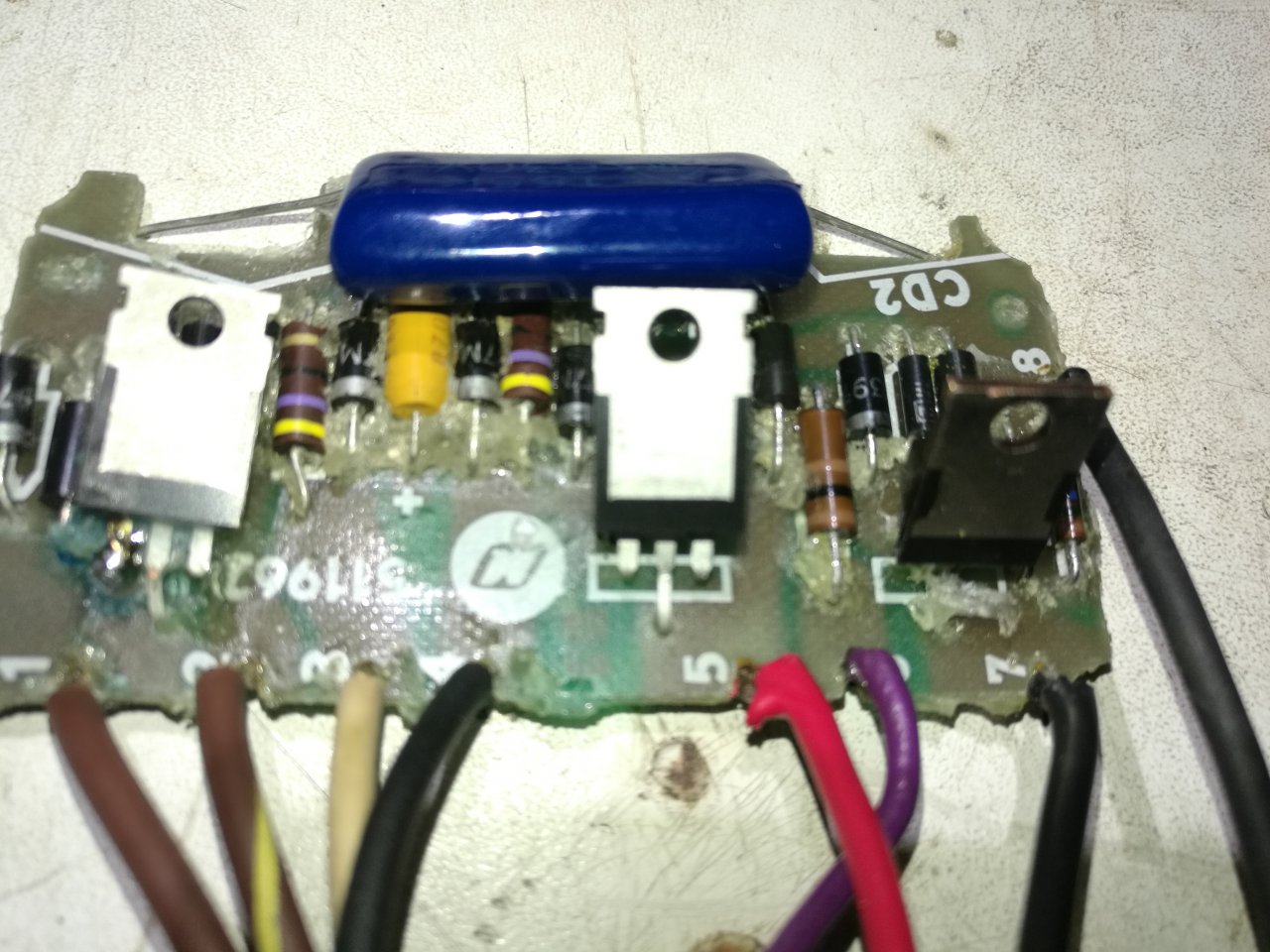

Второй способ: Вскрыть компаунд на плате(доступная часть, не под колпаком, низ платы), с обратной стороны от входа жгута с проводами(почему то производитель сделал так конструктивно) и пропаять контакты, часто это помогает.
176599176600176601176602
По ПАМЯТИ, кажется 7 или 6 контакт на картинке(чёрный провод), можно прозвонить точно тестером.
Третий способ: купить новый коммутатор у самоделкина.


Вложения

Последнее редактирование:
Реакции: JVL

JVL

капитан 3-го ранга
Регистрация
14.03.2016
Сообщения
706
Карма
204
Город
Ногинск
Имя
Юрий
Лодка
Романтика 3, Nissamaran TR320, Hydra 350
Мотор
Mercury 15M

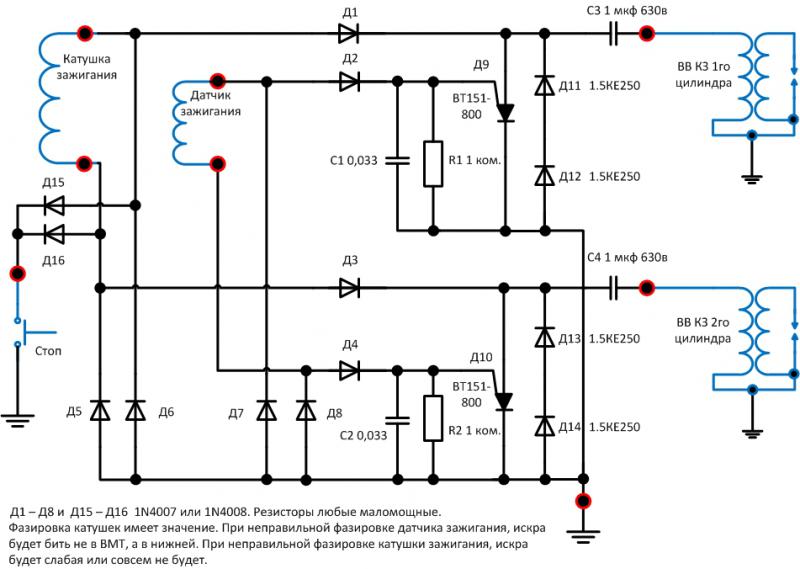

Буду экспериментировать. Попробую вначале через диоды, подключив их как на схеме. Результат отпишу обязательно.


JVL

капитан 3-го ранга
Регистрация
14.03.2016
Сообщения
706
Карма
204
Город
Ногинск
Имя
Юрий
Лодка
Романтика 3, Nissamaran TR320, Hydra 350
Мотор
Mercury 15M
Отписаваюсь по результатам эуспериментов. Два диода подключенные по схеме к проводам катушки с замыкание на массу результата не дали, искра как была так и остается. Результат появился только при замыкании проводов катушки между собой через добавочное сопротивление.
