луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
8 693
Карма
2 825
Возраст
48
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Понятней не стало


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re:

луха сказал(а):
Понятней не стало

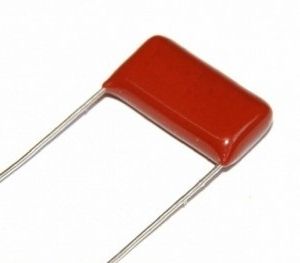

Если ты про конденсатор Алексей, он режет амплитуду импульса (некий стабилизатор импульса) и это приводит к стабильной работе счётчика импульсов в тахометре, проще говоря тахометр просто захлёбывается от большой амплитуды. Где то, сейчас не помню находил в продаже импортные девайсы к этим тахометрам, как выяснилось это были красивые в пластмассе конденсаторы по конской цене, и к ним рекомендации по подключению.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Re:

луха сказал(а):
Андрей посмотри схемку,сигнал от куда должен взятся?из постоянки его точно не вынеш....?
Да я посмотрел Алексей сейчас схему подключения нарисую и выложу на этот тах.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

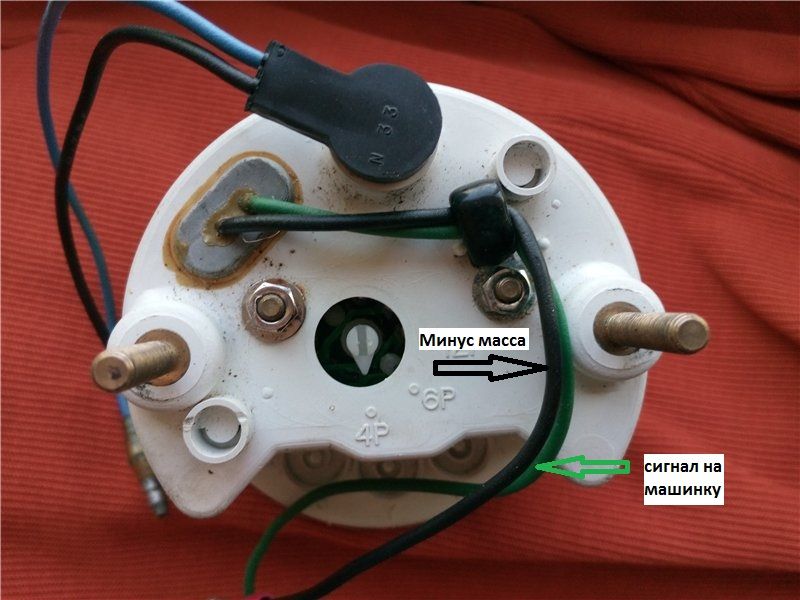

Сергей ты так подключал?


Вложения

Aksenof

капитан-лейтенант
Регистрация
28.03.2014
Сообщения
417
Карма
135
Возраст
46
Город
ХМАО-Югра
Имя
Сергей
Лодка
Продал
Мотор
Продал
Re:

танкист сказал(а):
Сергей ты так подключал?
Андрей я так и подключал к машинке..
Из машики все сигнали идут,проверили..
Самое то, то что продаван молчит,мол сам купил а я продал,ну как обычно...Паяй говорит кондей..
А нах мне такой тах чтобы еще паять там что то.
Вобщем сам виноват...!!!!
Спасибо за помощь водномоторники))


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Re:

Aksenof сказал(а):
танкист сказал(а):
Сергей ты так подключал?
Андрей я так и подключал к машинке..
Из машики все сигнали идут,проверили..
Самое то, то что продаван молчит,мол сам купил а я продал,ну как обычно...

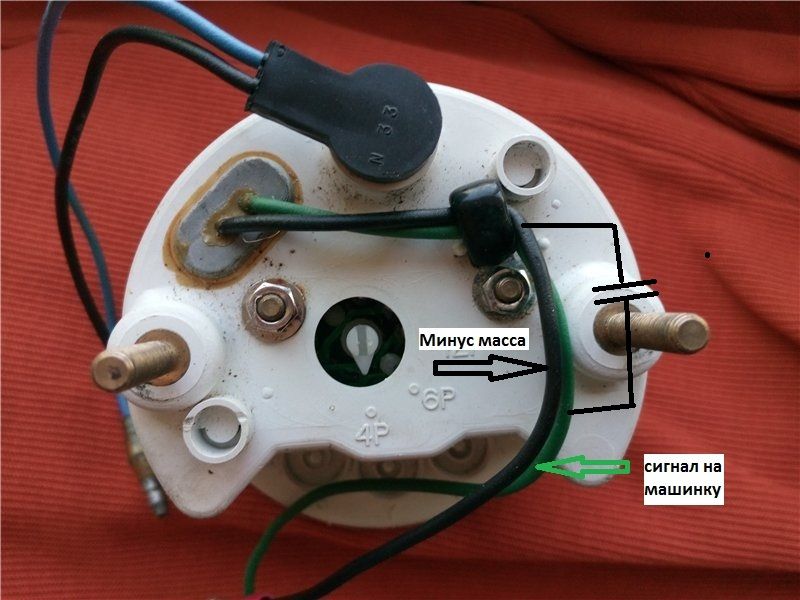

Тут важно сигнальный провод правильно подключить, сейчас нарисую как конденсатор на твой тах подключить. Подключи конденсатор и всё должно встать на своё место, отпиши потом что и как, есть ещё причины такой работы тахометра но о них после.


Вложения

Рудольф

капитан 1-го ранга
Регистрация
25.03.2011
Сообщения
2 239
Карма
135
Возраст
50
Город
Кстово Нижегородская область!
Имя
Рудольф
Лодка
Windboat 47 DC
Мотор
Ямаха-F60 CETL

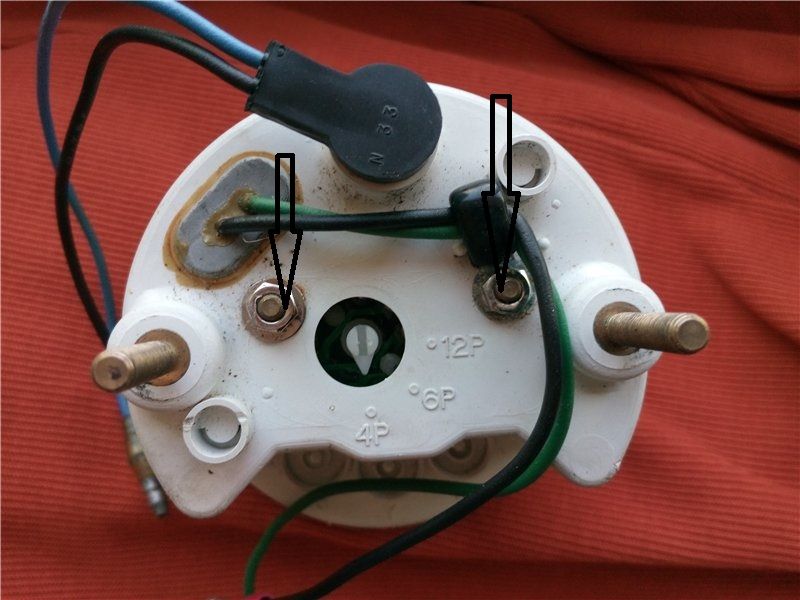

Я вот отметил стрелками гайки. может на них надо что-то подключать? Например плюс?


Вложения

Aksenof

капитан-лейтенант
Регистрация
28.03.2014
Сообщения
417
Карма
135
Возраст
46
Город
ХМАО-Югра
Имя
Сергей
Лодка
Продал
Мотор
Продал
Re: Re:

танкист сказал(а):
Aksenof сказал(а):
танкист сказал(а):
Сергей ты так подключал?
Андрей я так и подключал к машинке..
Из машики все сигнали идут,проверили..
Самое то, то что продаван молчит,мол сам купил а я продал,ну как обычно...
Тут важно сигнальный провод правильно подключить, сейчас нарисую как конденсатор на твой тах подключить. Подключи конденсатор и всё должно встать на своё место, отпиши потом что и как, есть ещё причины такой работы тахометра но о них после.
Андрей подскажи еще,что за шоколадка и где ее взять?Я воще не але))))


Aksenof

капитан-лейтенант
Регистрация
28.03.2014
Сообщения
417
Карма
135
Возраст
46
Город
ХМАО-Югра
Имя
Сергей
Лодка
Продал
Мотор
Продал
Рудольф сказал(а):
Я вот отметил стрелками гайки. может на них надо что-то подключать? Например плюс?
Я тоже так думал)))На схеме нет...


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Re:

Aksenof сказал(а):
Паяй говорит кондей..
А нах мне такой тах чтобы еще паять там что то.
Вобщем сам виноват...!!!!
Спасибо за помощь водномоторники))
Я уже писал постом выше к этим тахометрам идёт конденсатор у продованов есть они это стандартный девайс для тах. и подключение у него на разьемах, стоит он конских денег, К примеру в Моремане видел в пласстмасе такой за 1500рэ. а тот что в радиомагазине и на фото выше 40рэ. Вот и делай выводы сам :yes: К стати на многие тахометры идут кондёры пусть тебя это не расстраивает. :yes:


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Рудольф сказал(а):
Я вот отметил стрелками гайки. может на них надо что-то подключать? Например плюс?
Рудольф к этим гайкам ни чего подключать не надо это стандартные гайки самого микроамперметра. Схему я уже нарисовал думаю мудрить ни к чему, если надо объясню как работает данный тахометр без дополнительного плюса :yes:


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Re:

Aksenof сказал(а):
Андрей подскажи еще,что за шоколадка и где ее взять?Я воще не але))))
Про шеколадку не понял то же, объясни что и куда предлагается подключить и сообразим :yes:


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 479
Карма
205
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
танкист сказал(а):
Рудольф сказал(а):
Я вот отметил стрелками гайки. может на них надо что-то подключать? Например плюс?
Рудольф к этим гайкам ни чего подключать не надо это стандартные гайки самого микроамперметра. Схему я уже нарисовал думаю мудрить ни к чему, если надо объясню как работает данный тахометр без дополнительного плюса :yes:
Андрей очень интересно как он работает. Объясни.


Aksenof

капитан-лейтенант
Регистрация
28.03.2014
Сообщения
417
Карма
135
Возраст
46
Город
ХМАО-Югра
Имя
Сергей
Лодка
Продал
Мотор
Продал
Ладно Хатабыч)))Вроде как вопрос решился)))
Буду покупать кондер,вставлю в цепь и обязательно отпишусь...
Спасибо всем за помощьч)))


Старший помощник Лом

капитан 1-го ранга
Регистрация
20.07.2013
Сообщения
8 783
Карма
367
Возраст
54
Город
С-ЗФО, Ладожское озеро
Имя
Сергей Валерьевич
Лодка
Казанка 5М3 + VIKING NV-340 LE + Автобот + Малютка-2 ( одна нормальная, одна удлиненная на одну секцию)
Мотор
Yamaha F30FET-L + Yamaha 2DMHS + Honda BF10DK2 SHU + NissanMaran Ecomotor Pro 50 + Болотоход "Техномастер" г. Тольятти + Suzuki DF 6

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Kep сказал(а):
Андрей очень интересно как он работает. Объясни.
Да всё просто до ужаса, на входе тахометра внутри стоит выпрямитель который и питает схему тахометра а сигнальная часть берётся до входа в выпрямитель. Фактически это независимый от питания прибор, завёл мотор работает. Два раза мне на ремонт приносили такой тахометр, схем на них я не нашел но это и не суть.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Aksenof сказал(а):
Ладно Хатабыч)))Вроде как вопрос решился)))
Буду покупать кондер,вставлю в цепь и обязательно отпишусь...
Спасибо всем за помощьч)))
Добро Сергей подключай и будет всё в "шоколаде"..........


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 479
Карма
205
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
танкист сказал(а):
Kep сказал(а):
Андрей очень интересно как он работает. Объясни.
Да всё просто до ужаса, на входе тахометра внутри стоит выпрямитель который и питает схему тахометра а сигнальная часть берётся до входа в выпрямитель. Фактически это независимый от питания прибор, завёл мотор работает. Два раза мне на ремонт приносили такой тахометр, схем на них я не нашел но это и не суть.
Спасибо. В общем так и предполагал, вольтметр диод и трансформатор.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Kep сказал(а):
Спасибо. В общем так и предполагал, вольтметр диод и трансформатор.
Не совсем так Володя, но очень похоже.
Микроамперметр-счётчик импульсов с регулировкой деления-выпрямитель-трансформатор.


Kep

капитан 2-го ранга
Регистрация
11.03.2015
Сообщения
1 479
Карма
205
Город
Самара
Имя
Владимир
Лодка
Нептун 470 open
Мотор
Yamaha 60 CETL
танкист сказал(а):
Kep сказал(а):
Спасибо. В общем так и предполагал, вольтметр диод и трансформатор.
Не совсем так Володя, но очень похоже.
Микроамперметр-счётчик импульсов с регулировкой деления-выпрямитель-трансформатор.
Спасибо. Понятно.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Для информации о тахометрах нового поколения. Мореман и КУС не имеют привычных микроамперметров в качестве указателя стрелки, на этих приборах стоят шаговые двигатели которые поворачивают стрелку на нужный угол. Плюс этих приборов в том что стрелка не трясётся ни при какой вибрации и не зависима от напряжения питания и температуры воздуха.
Я не рекламирую, говорю только о плюсах. Лично мне работа Моремановского тахометра очень понравилась.


0104walera

капитан 1-го ранга
Регистрация
04.01.2014
Сообщения
5 507
Карма
645
Возраст
62
Город
Россия, Ленинградская обл, г Всеволожск
Имя
Валерий
Лодка
казанка, днепр (были), казанка5м3 (есть)
Мотор
зиф, салют, ветерок8, вихрь 20, нептун23 (были), вихрь30, ямаха40хвс

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 225
Карма
3 625
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Re: Re:

0104walera сказал(а):
Во я не один тебя Хотабычем назвал :unknown:
Да я Валера нормально воспринимаю, с юмором всегда :yes: Пора наверно и "танкиста" заменить на "Хотабыча" :hahaha: Вырос видимо уже из "танкиста" :lol: :hahaha:
