На всякий уточню, то есть ставлю плиты 320 на 370 ,
Да, плиты именно такого размера. Желательно сделать два загиба 90 градусов на плитах, как на видео.
Полку загиба не обязательно делать такую большую. Вполне хватит 10-15 мм.
Она нужна в качестве ребра жесткости и для уменьшения брызгообразования в сторону мотора.


В моем случае, плиты выполнены из сплава Д16Т. Толщина 4 мм. Загибал с нагревом.

Технические моменты крепления плит, актуаторов на транце, расскажу как готов будет ваш комплект.


kordon_100

гл. кор. старшина
Регистрация
15.05.2023
Сообщения
132
Карма
3
Город
Казань
Имя
Михаил
Лодка
Казанка 5м4
Мотор
Suzuki df70, Ветерок 8

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Нет, не ответил . В раскрытом состоянии или в закрытом 450мм должно быть?
В закрытом.
Суть этих актуаторов заключается в том, что чем больше ход штока указан в паспорте, тем больше общая длина актуатора.
Но! Производители разные и конструктивные размеры то же разные.
Вот по этому, важно уточнить габаритные, или осевые размеры актуатора.

Вот пример размеров актуаторов которые применяются на моей лодке.

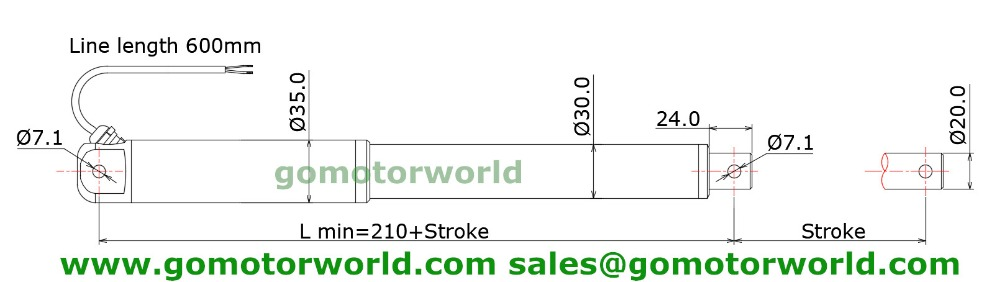

245145


Что означают эти размеры и как узнать осевую длину актуаторов с разным ходом штока?
Тут всё очень просто. (от производителя)

1. Втянутая длина = Lmin = 210 + Ход = 210 + 100 = 310 мм

2. Ход означает длину перемещения линейного привода.

3. Lmax = Lmin + Ход = 310 + 100 = 410 мм

Таким образом, актуатор с ходом штока 150 мм, будет иметь осевое расстояние по отверстиям, 210+150=360мм.

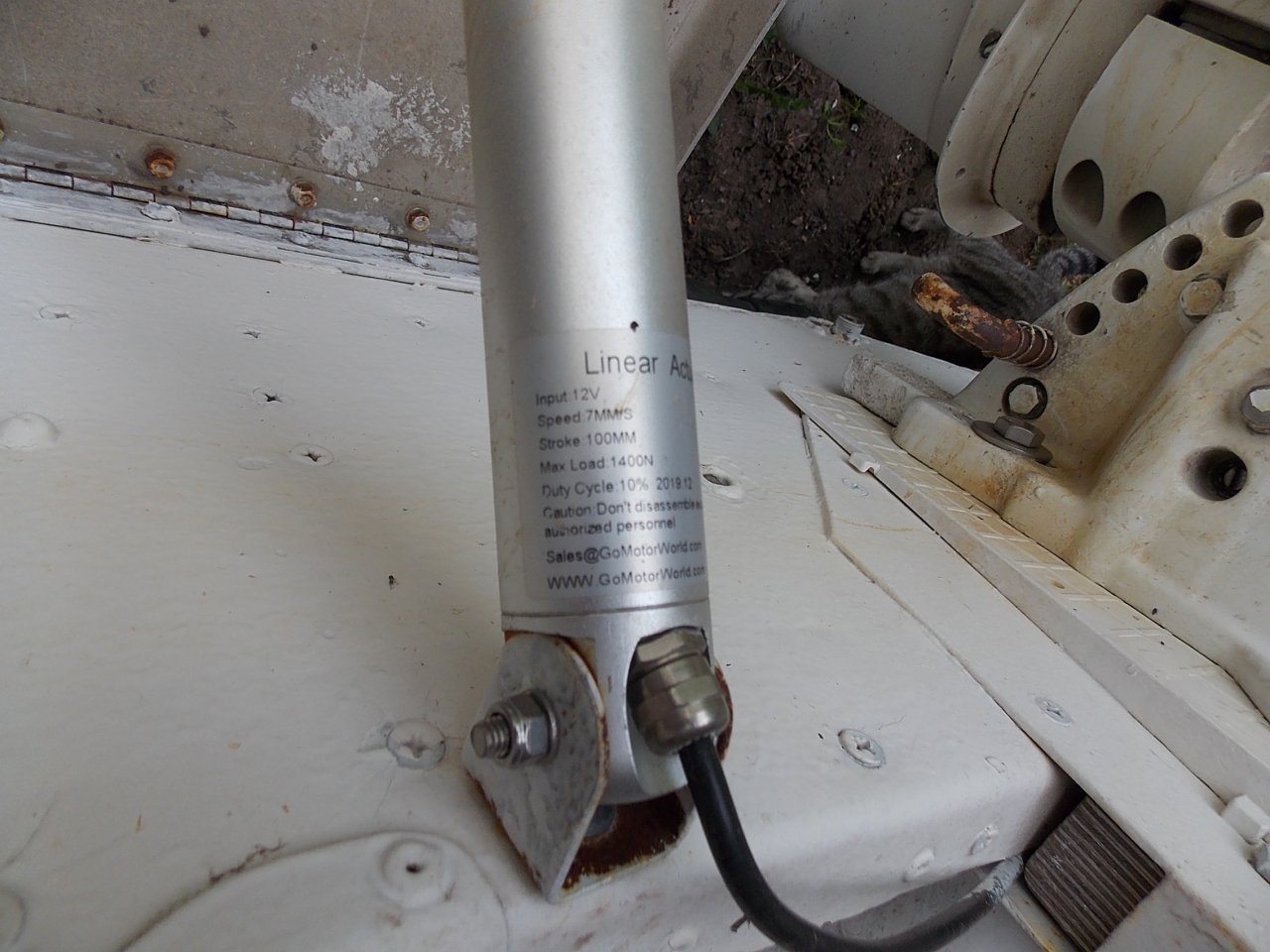

На фото ниже данные актуатора и производителя.

245144

Вот ссылка на производителя этих актуаторов. https://gomotorworld.aliexpress.ru/store/709967?spm=a2g2w.productlist.search_results.2.20484aa6ihKqBv
Вот ссылка на актуатор который абсолютно точно подойдет по размерам, усилию и скорости, под ваши условия. Данные для заказа. (12V) (7 мм/с 1400N)
