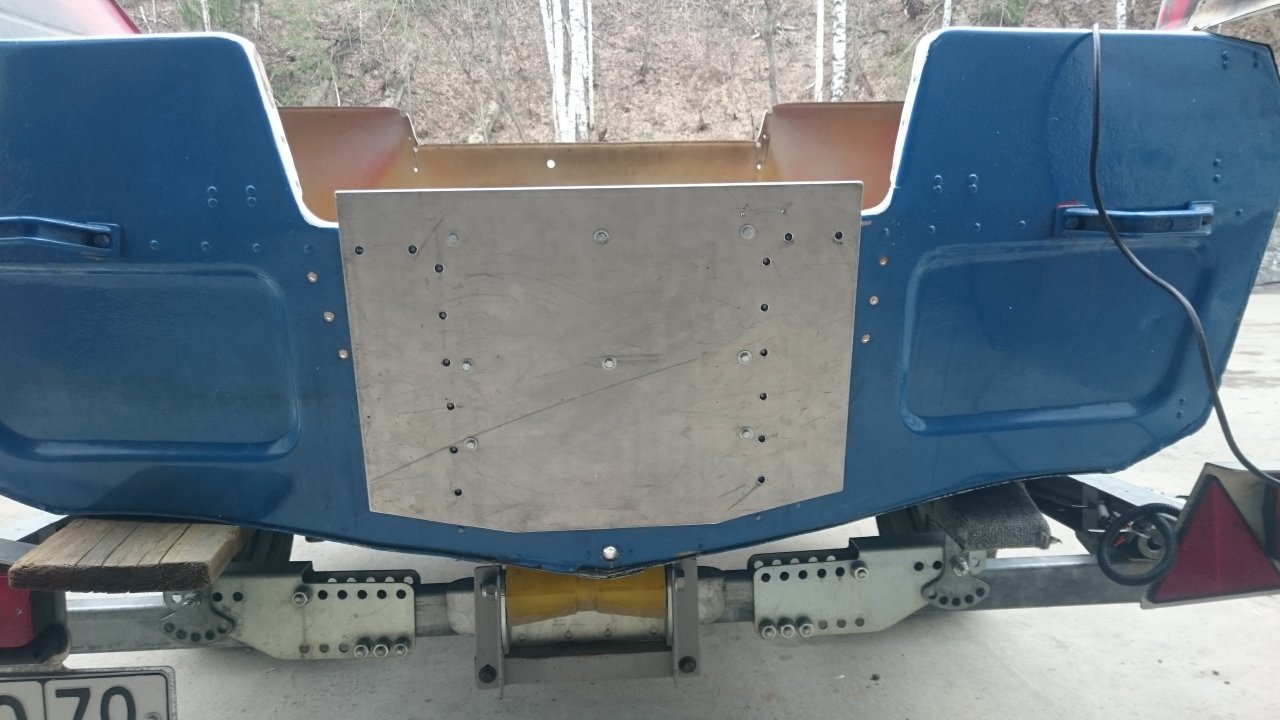

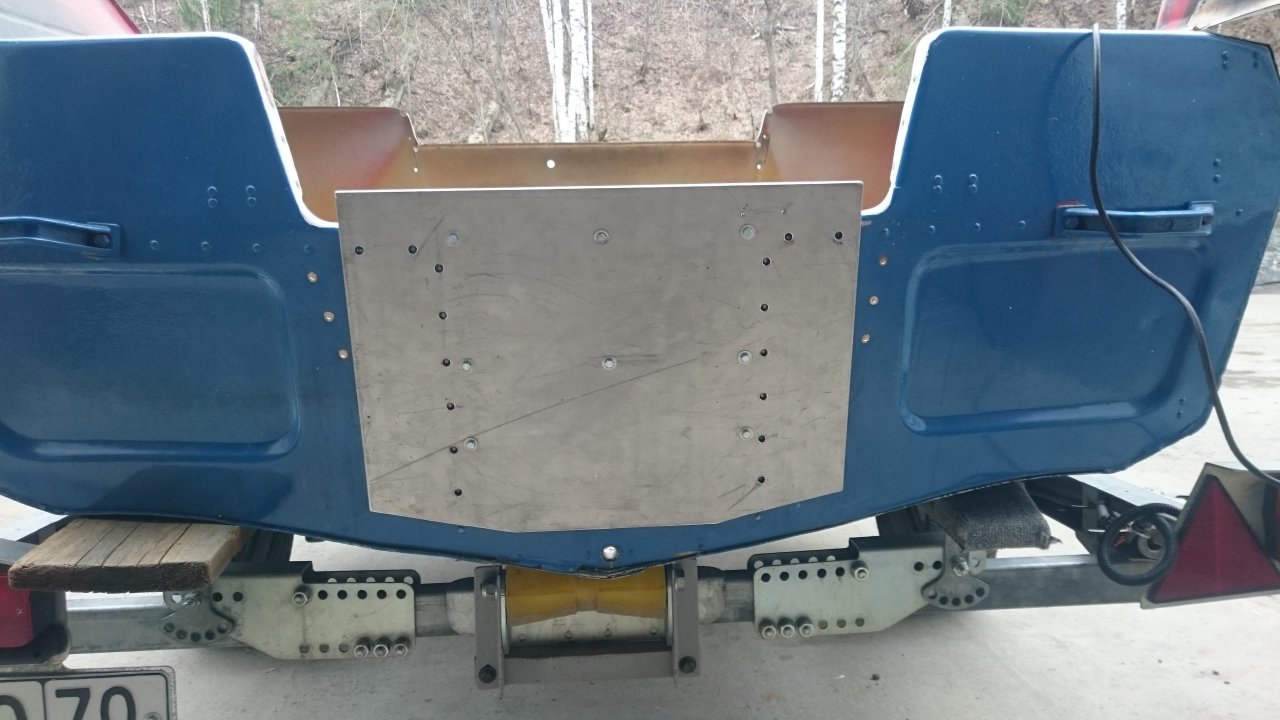

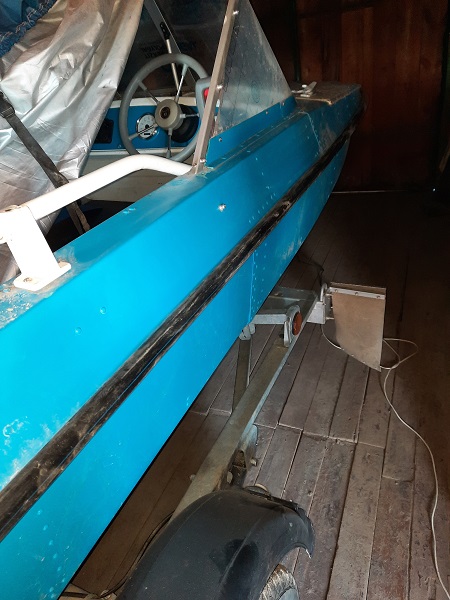

Праздник 1 мая отметил в трудах. Установил для примерки транцевую пластину на болтики, прилегла плотно без зазоров. Размер пластины 500х360, поднял на 30мм.


Вложения

  • 132,1 КБ Просмотры: 32

masterdrive

капитан 2-го ранга
Регистрация
14.12.2014
Сообщения
1 456
Карма
444
Город
Север
Имя
Вадим
Лодка
"Струйка", "Пиранья",ОБЬ 3
Мотор
МИНИ-2, ямаха 15-30
..., поднял на 30мм.
Если под ямаху 30 с S ногой , то много.
Я тоже по началу когда делал 30ки не было и мерил по ямахе15.
И как оказалось 15 длиннее 30ки. , пришлось весь пирог срезать на 1 сантиметр и то считаю , что мм5 можно снять ещё.


mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М
Всё проверяется на воде. Ниже опустить проще чем поднять.


mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М

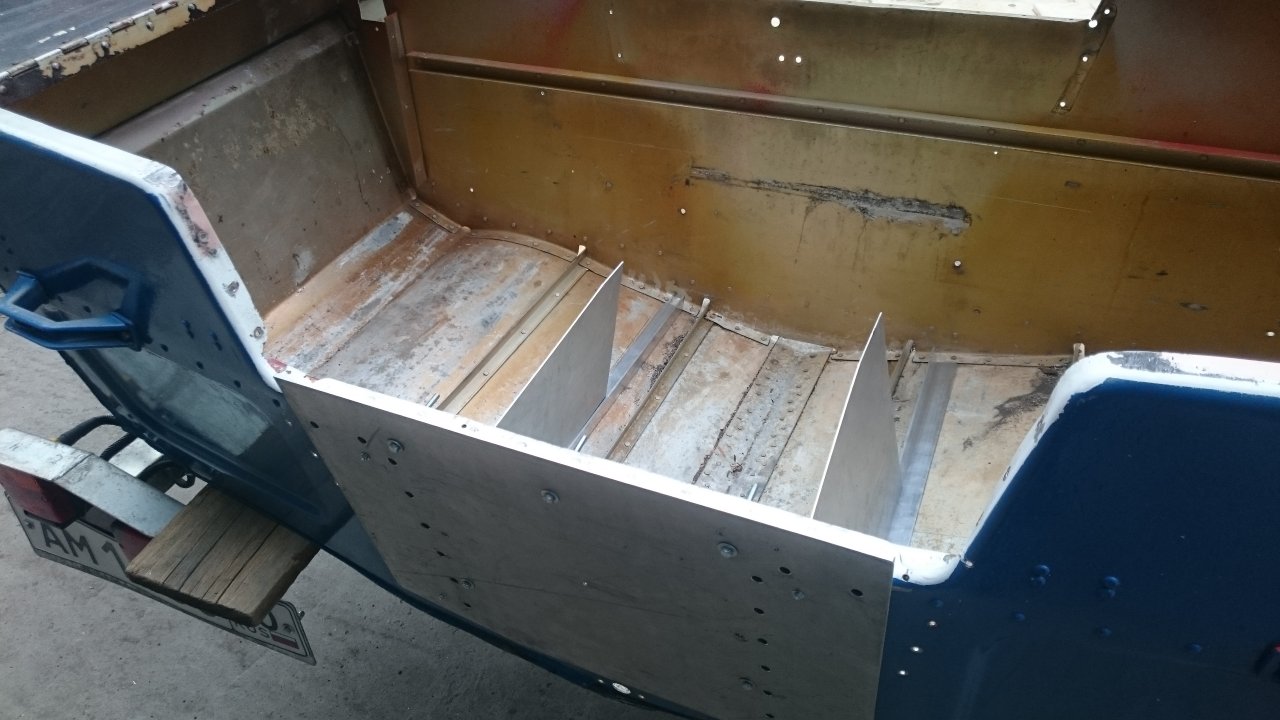

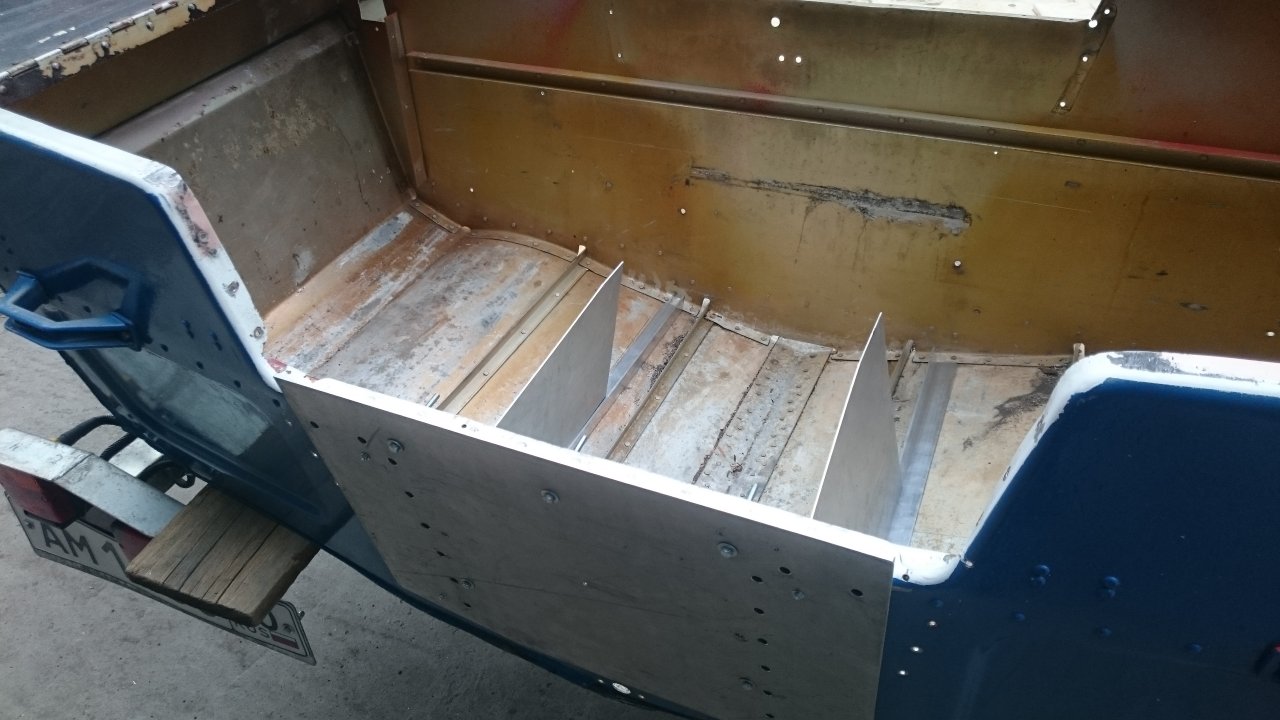

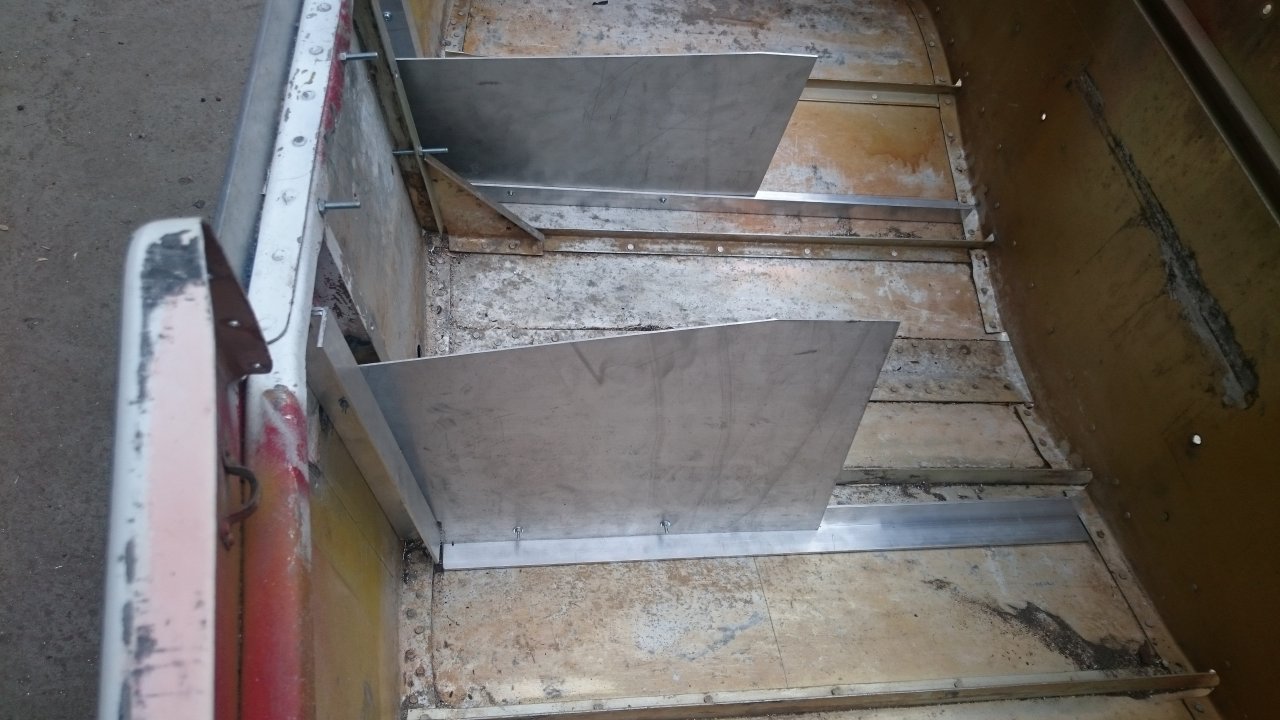

Складывается вот такая картина. Все наживил на винтики М3.


Вложения

  • 129,8 КБ Просмотры: 31
  • 143,8 КБ Просмотры: 29

mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М

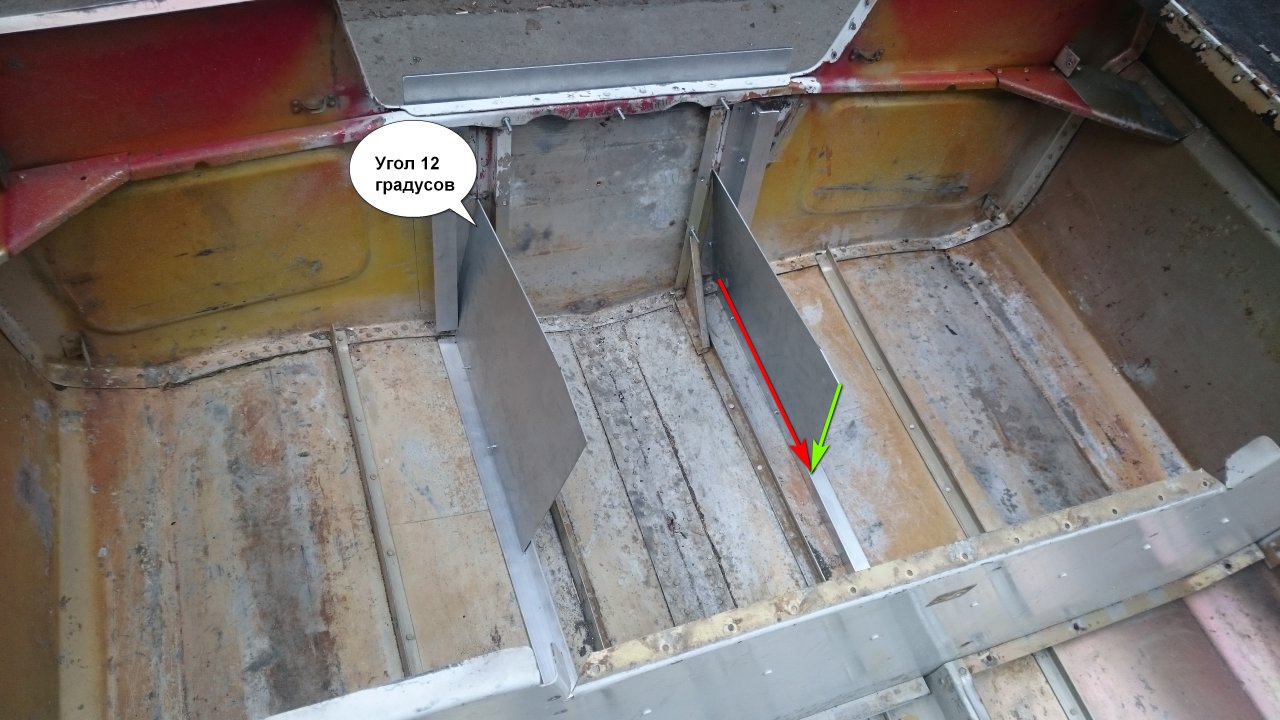

Возник вопрос. Между кницей и зетиком угол 12 градусов. Кницу нужно будет согнуть на этот угол вдоль стрингера по красной черте. Планировал вертикальную кромку кници загнуть по зелёной полосе. Теперь не знаю как быть. Загнуть получится только до изгиба, загнутая полка не зайдёт на стрингер. Так можно делать? Что скажете?


Вложения

  • 161,4 КБ Просмотры: 25

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
5 007
Карма
2 578
Возраст
47
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO
Складывается вот такая картина. Все наживил на винтики М3.

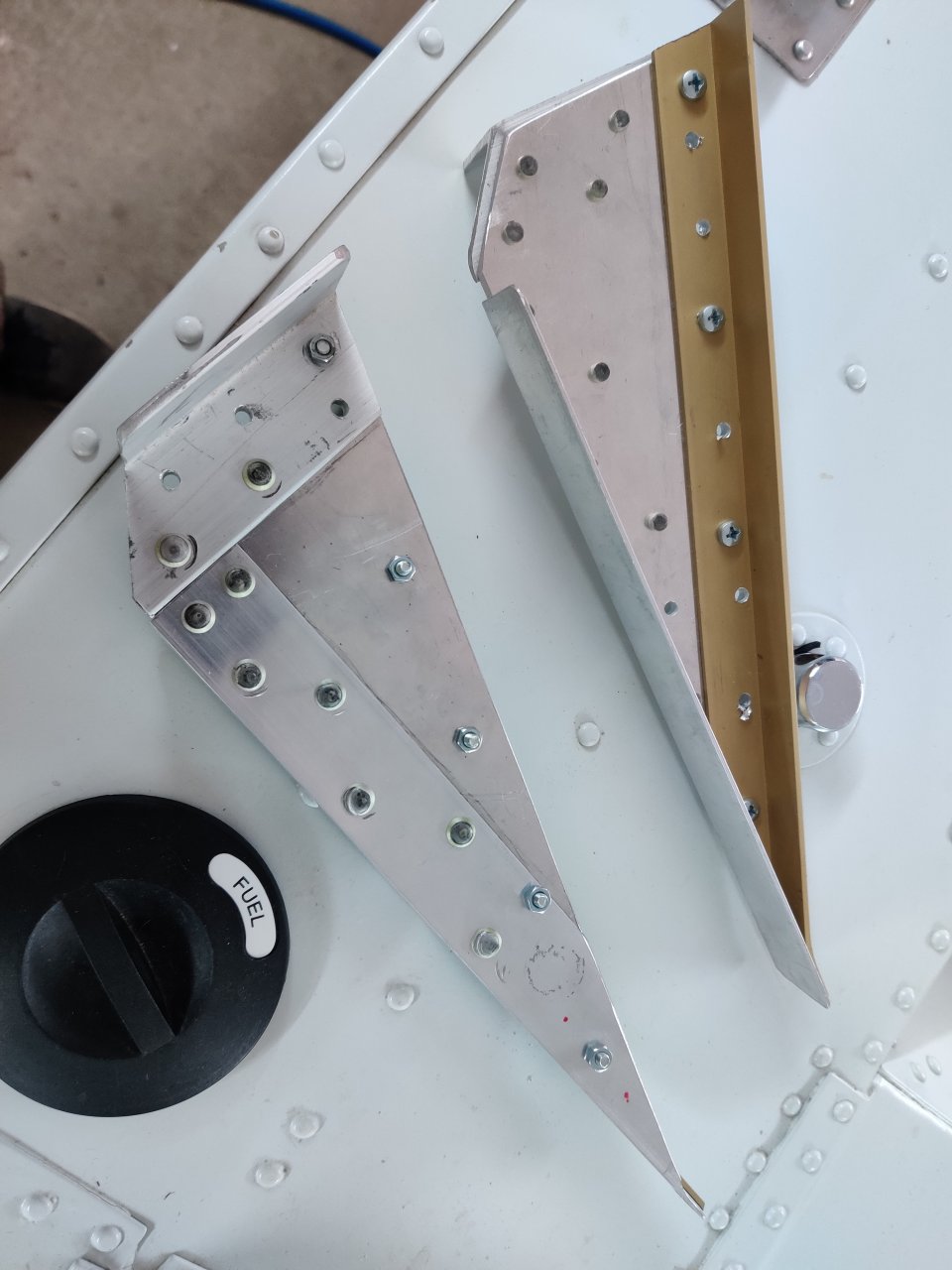

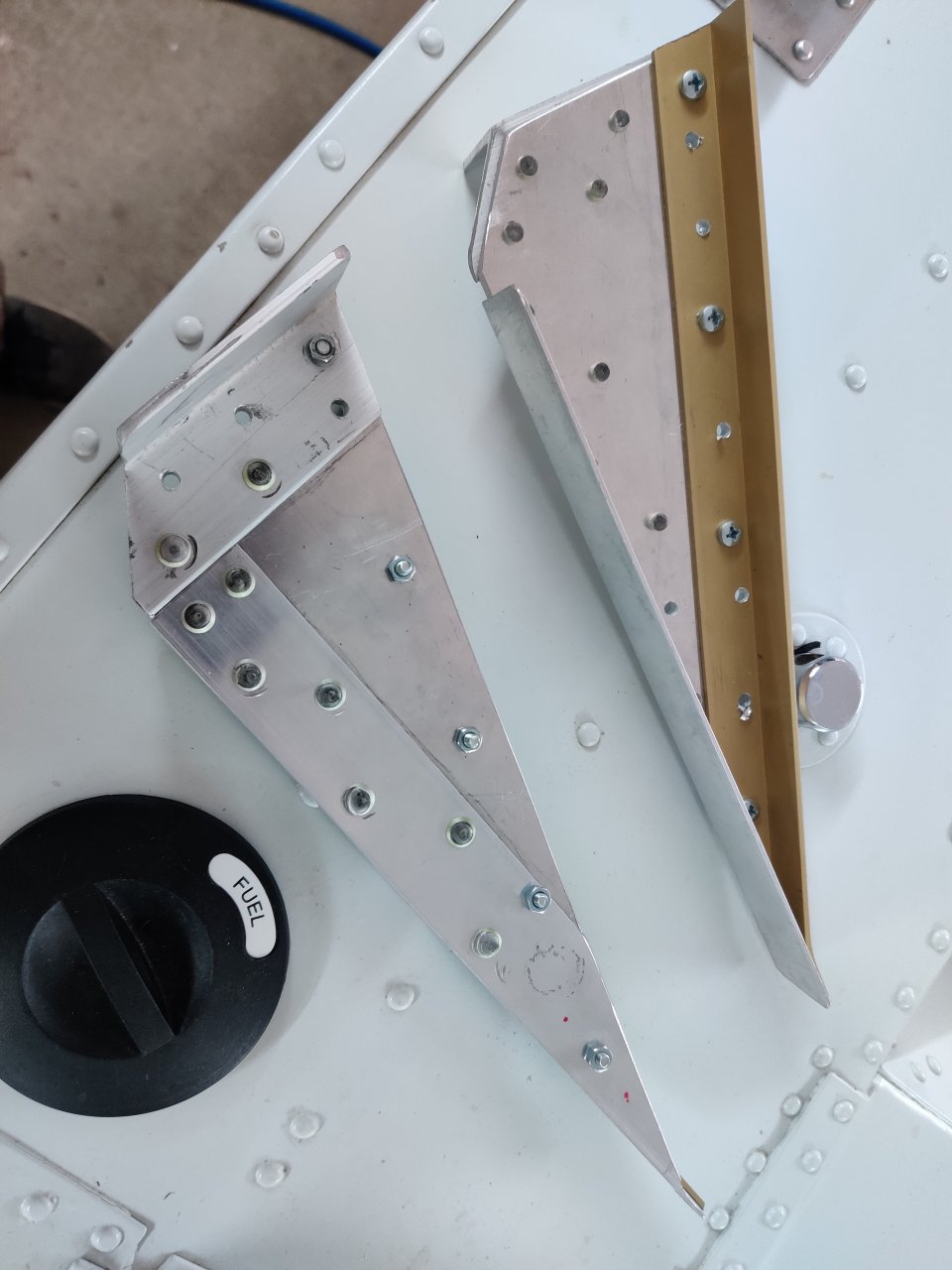

Геометрия примерно такая должна быть. Загиб должен быть по гипотенузе и не обязательно 90 градусов. Что за сплав используешь? Есть заморочки с гибом в этой связи.
Мне гнуть было не вариант, поэтому наклепывал уголок.


Вложения

mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М
Загиб должен быть по гипотенузе и не обязательно 90 градусо
Силовой короб сверху замкнёт дно рецеса, по гипотенузе не в этом случае. Лист Д16Т 2мм, уголок АД31Т 30х30х3.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
5 007
Карма
2 578
Возраст
47
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO
Силовой короб сверху замкнёт дно рецеса, по гипотенузе не в этом случае. Лист Д16Т 2мм, уголок АД31Т 30х30х3.
Поставь ещё два уголка по гипотенузе. Лишними не будут, и вес небольшой.


mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М

mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М

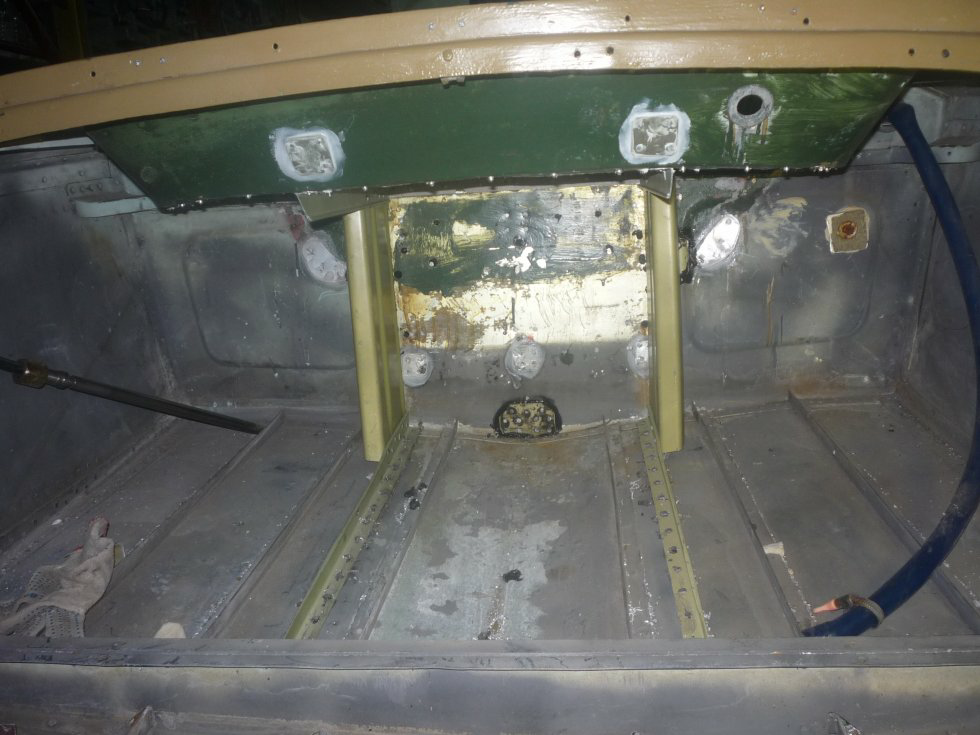

Вот отсюда идеи, Олег делал. Только сейчас увидел,он уголок на стрингере разогнул. Был угол 90 стал около 100 градусов.


mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
5 007
Карма
2 578
Возраст
47
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO
Борь, да хоть 3 уголка, не жалко. Извини, смысла не вижу, Олег придёт рассудит.
Скоро в своей ветке выложу фото дополнительного умиления транца под гидролифт. Я его не случайно сделал...


mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М

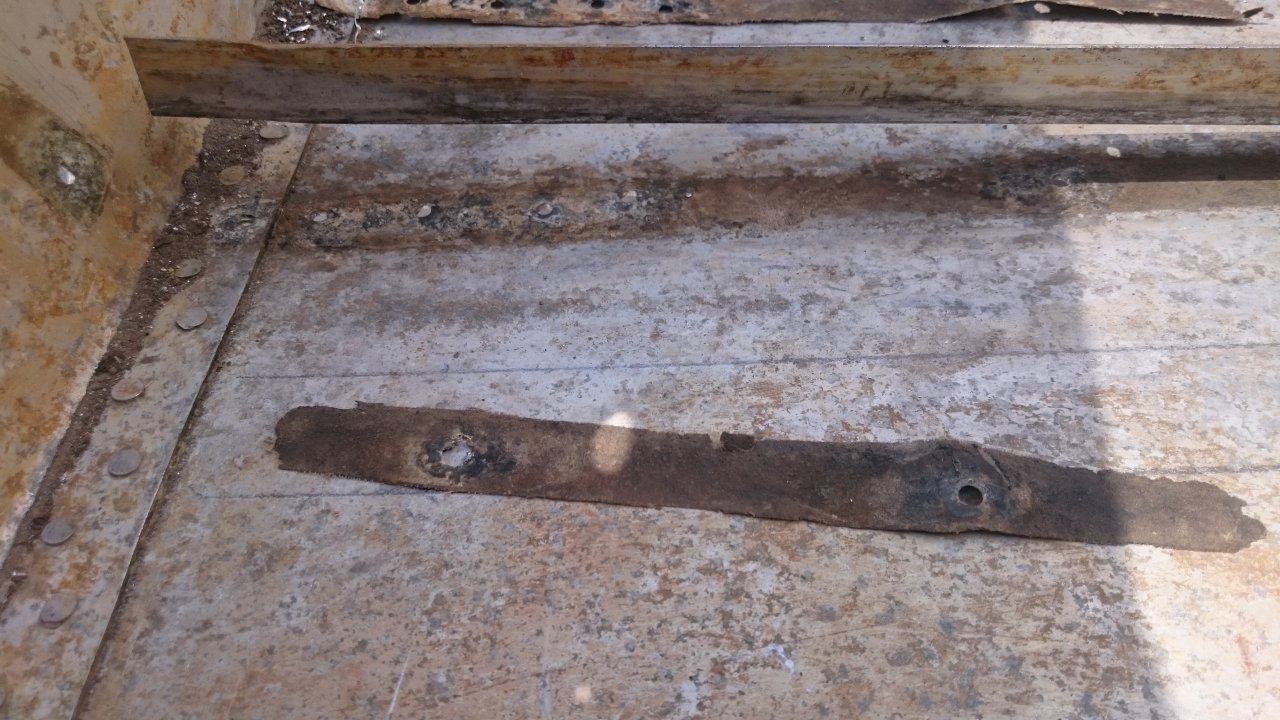

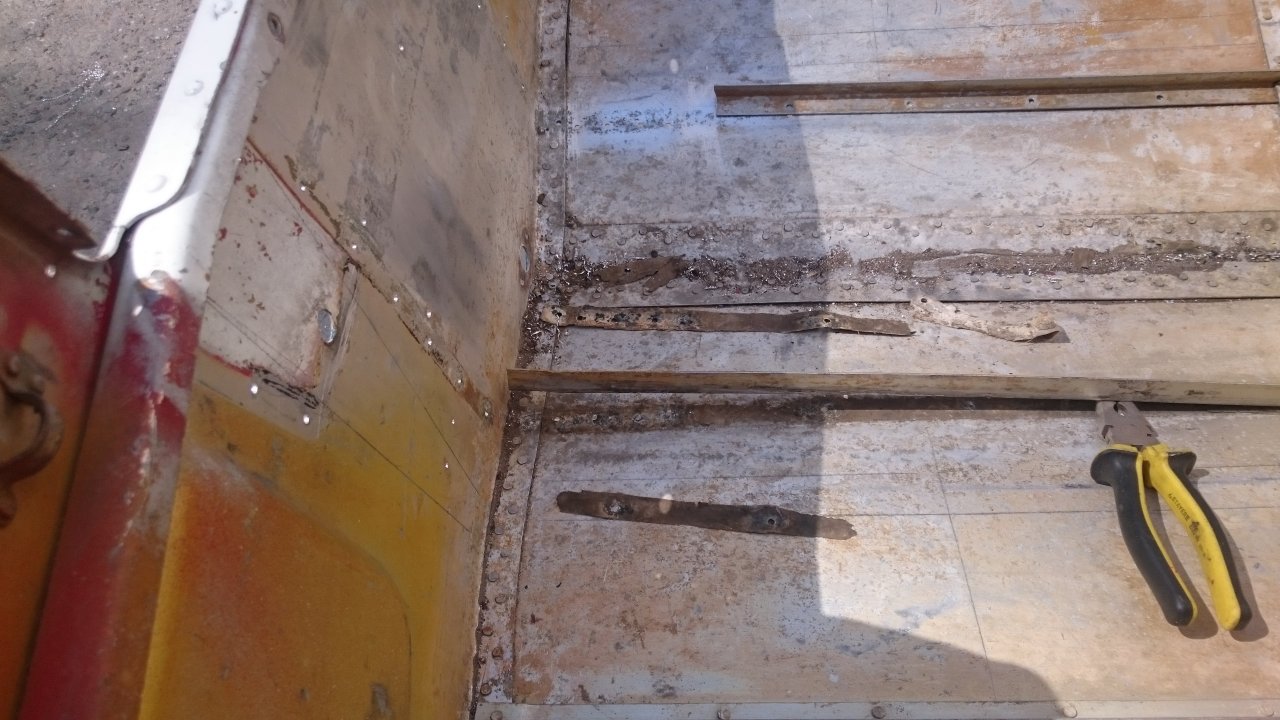

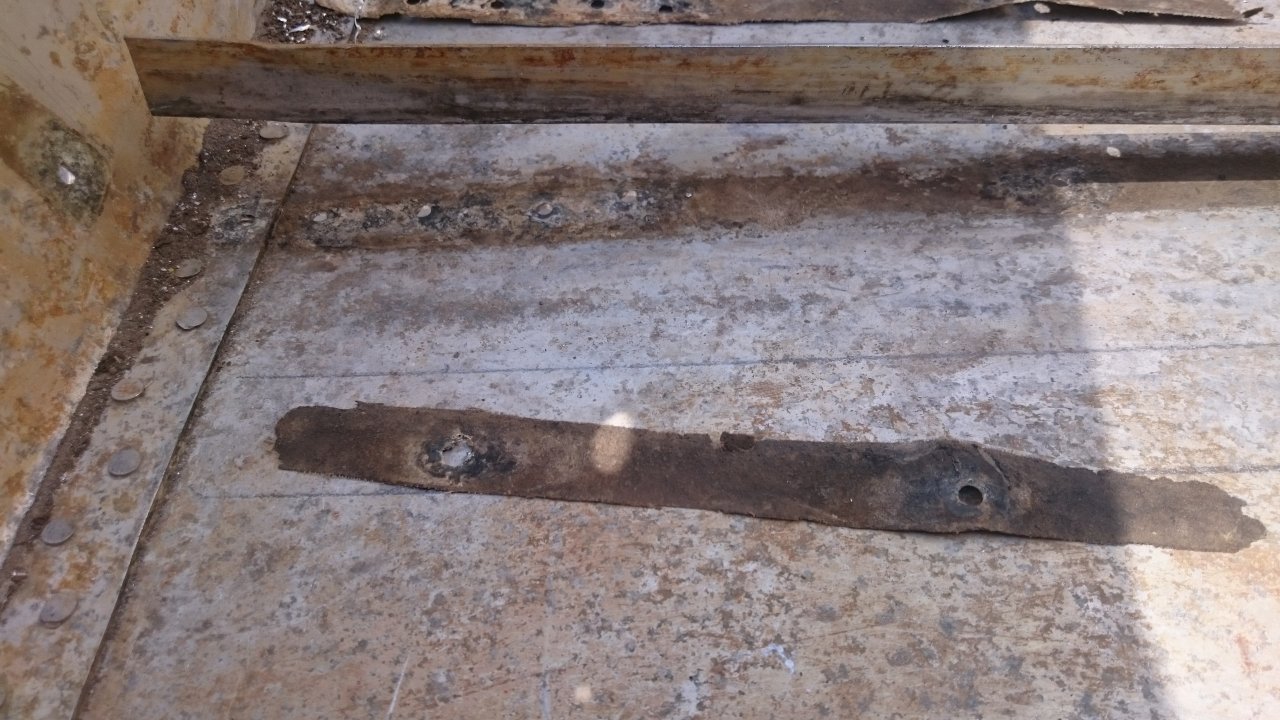

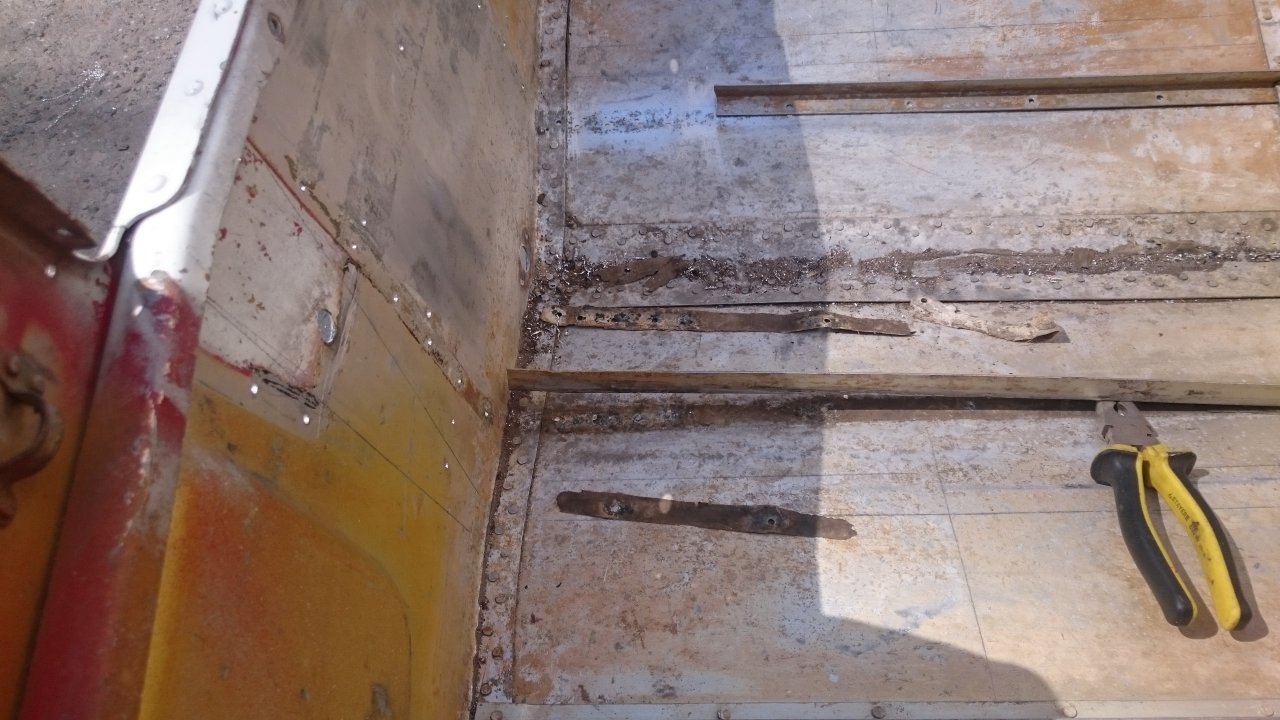

Хотел оставить на месте "родные" зетики с кницами, выглядели очень даже ничего. При допросе с пристрастием выяснилось что один зетик вздулся, коррозия внутри. Участок стрингера около 100мм в труху. Поражёные части пришлось удалить. Появились подозрения в неплотном прилегании срингеров к днищу. Поднял стрингеры и вот картина. Теоколовая лента ни какая, в наличии песок и не значительные очаги коррозии.


Вложения

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
5 007
Карма
2 578
Возраст
47
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO
Хотел оставить на месте "родные" зетики с кницами, выглядели очень даже ничего. При допросе с пристрастием выяснилось что один зетик вздулся, коррозия внутри. Участок стрингера около 100мм в труху. Поражёные части пришлось удалить. Появились подозрения в неплотном прилегании срингеров к днищу. Поднял стрингеры и вот картина. Теоколовая лента ни какая, в наличии песок и не значительные очаги коррозии.
Она и должна быть никакая! Сколько ей лет? Сейчас она пересохшая к тому же, водички наберёт и лучше станет. Но она а свое отслужила.
Все что не делается - к лучшему. Новол тебе в помощь!


mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М
Soudaseal 270 HS

Скачать вложения:

Борь, мы с тобой уже обсуждали герметики. У меня вот такой заготовлен.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
5 007
Карма
2 578
Возраст
47
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO

mehanix

гл. кор. старшина
Регистрация
28.11.2019
Сообщения
133
Карма
51
Возраст
60
Город
Томск
Имя
Владимир
Лодка
Обь-1 Были: Казанка М, МКМ, Сарепта, Казанка-6
Мотор
Suzuki DF 9,9 Были: Вихрь, Вихрь-М
Коллеги, стоимость уголка Д16Т обсуждали выше. Есть уголок Д16Т 20х20 цена за 3 метра 350руб. Всё казалась бы здорово, но стенка 1мм. Можно его как то использовать? Склепать зетиком или тавром, как вариант вложить угол в угол, будет стенка 2мм. Какие будут мнения?

Последнее редактирование:

Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 097
Карма
1 274
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
Возник вопрос. Между кницей и зетиком угол 12 градусов. Кницу нужно будет согнуть на этот угол вдоль стрингера по красной черте. Планировал вертикальную кромку кници загнуть по зелёной полосе. Теперь не знаю как быть. Загнуть получится только до изгиба, загнутая полка не зайдёт на стрингер. Так можно делать? Что скажете?
Можно и вашем способом , но уголок малконуть по моему проще .

Борь, да хоть 3 уголка, не жалко. Извини, смысла не вижу, Олег придёт рассудит.
На такой маленькой пластине своей жесткости хватит , уголки по гипотенузе на мой взгляд лишнии , если бы пластина была 0,8 мм , жесткости надо было добавить .


Oleg_samara

капитан 1-го ранга
Регистрация
18.01.2017
Сообщения
2 097
Карма
1 274
Город
Самара
Лодка
Прогресс4, Казанка 2м, 5-5м4, Амур, Николь
Мотор
Мерк 60, Ямаха 100, Москвич 412
Коллеги, стоимость уголка Д16Т обсуждали выше. Есть уголок Д16Т 20х20 цена за 3 метра 350руб. Всё казалась бы здорово, но стенка 1мм. Можно его как то использовать? Склепать зетиком или тавром, как вариант вложить угол в угол, будет стенка 2мм. Какие будут мнения?
И 1,0 мм стенка достаточно прочная , на усиления шпангоутов хорошо будет , я со стенкой 1,2 мм ставил .
