Чугун. Но то связано с большими нагрузками, дизель, тягач,как никак

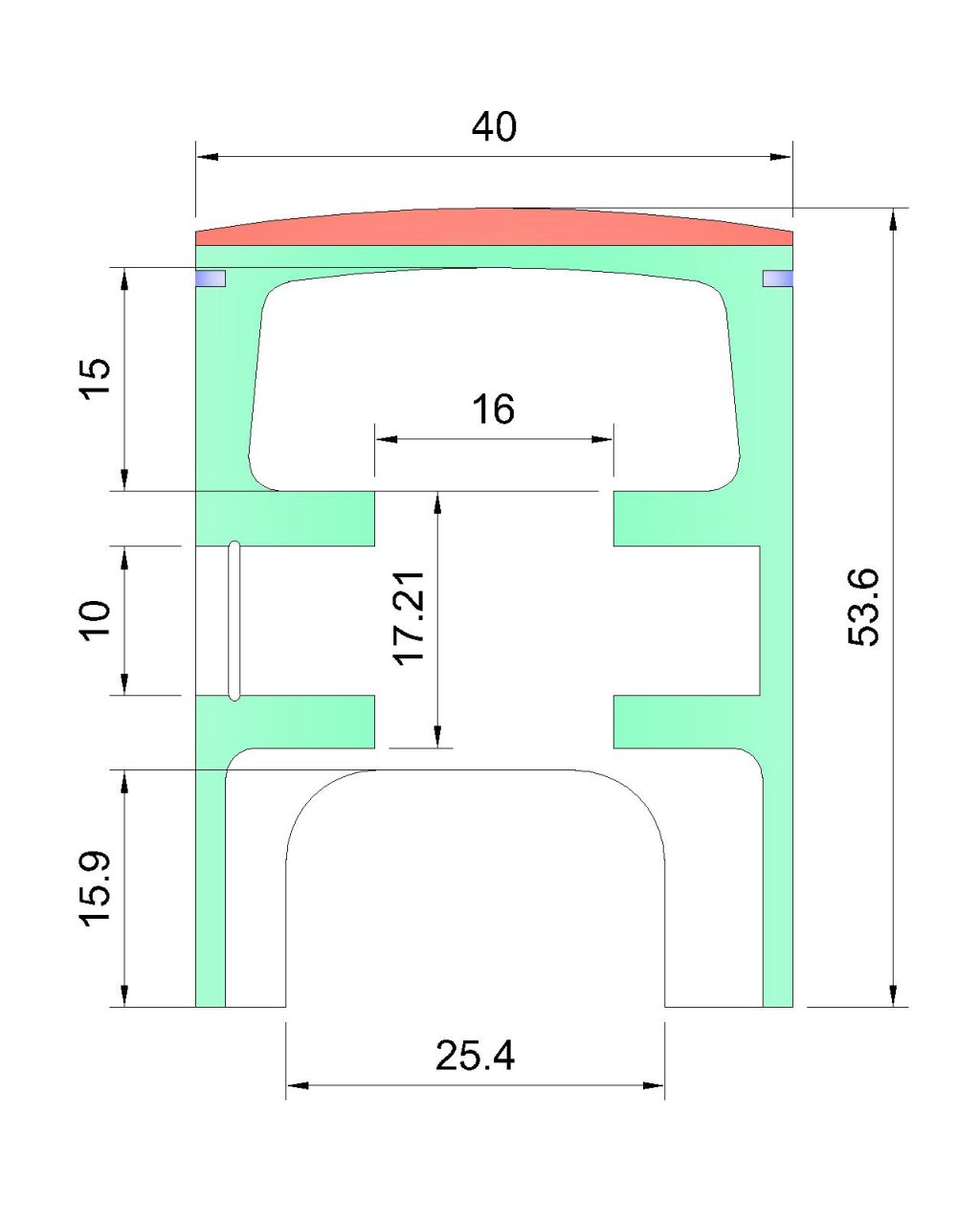

Посмотрел на чертежах, что можно сделать. Опять-таки из-за размеров (очень маленькие) - сборный отпадает. Остаётся литьё.
176531


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Да они разные по конструкции. Если не трудно покажи как у тебя переделан карбюраторный узел с приводами управления
Карб с бензопилы - куда подключать "вакуум" ?? Рыжий лис ютуб


Одиссей83

капитан 1-го ранга
Регистрация
28.09.2014
Сообщения
14 396
Карма
2 245
Город
А-Мелентьево
Имя
Андрей
Лодка
Раскладушка- кулас (типа мечта байдарка:)))
Мотор
Оса, салют

I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Спасибо — уже разобрался:)) ну что там нового в проекте века?

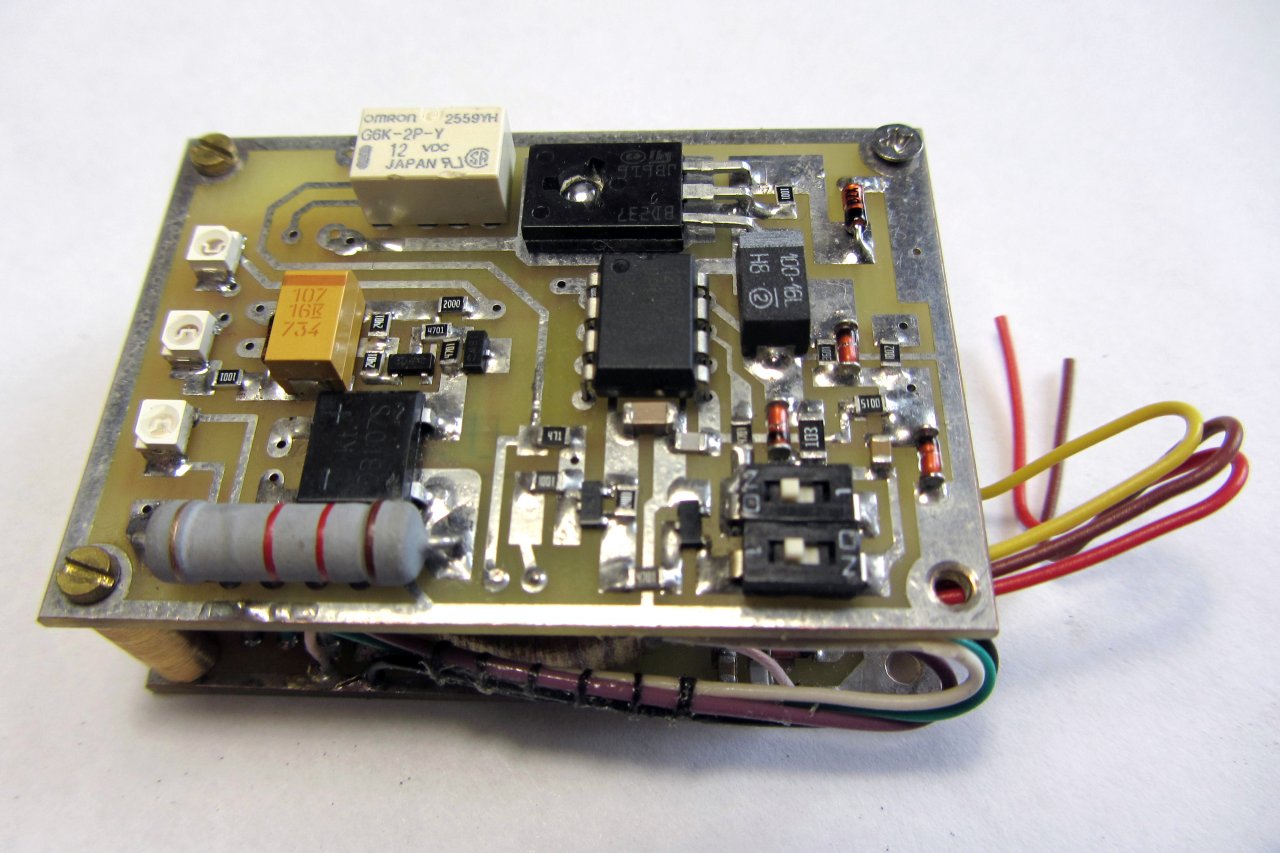

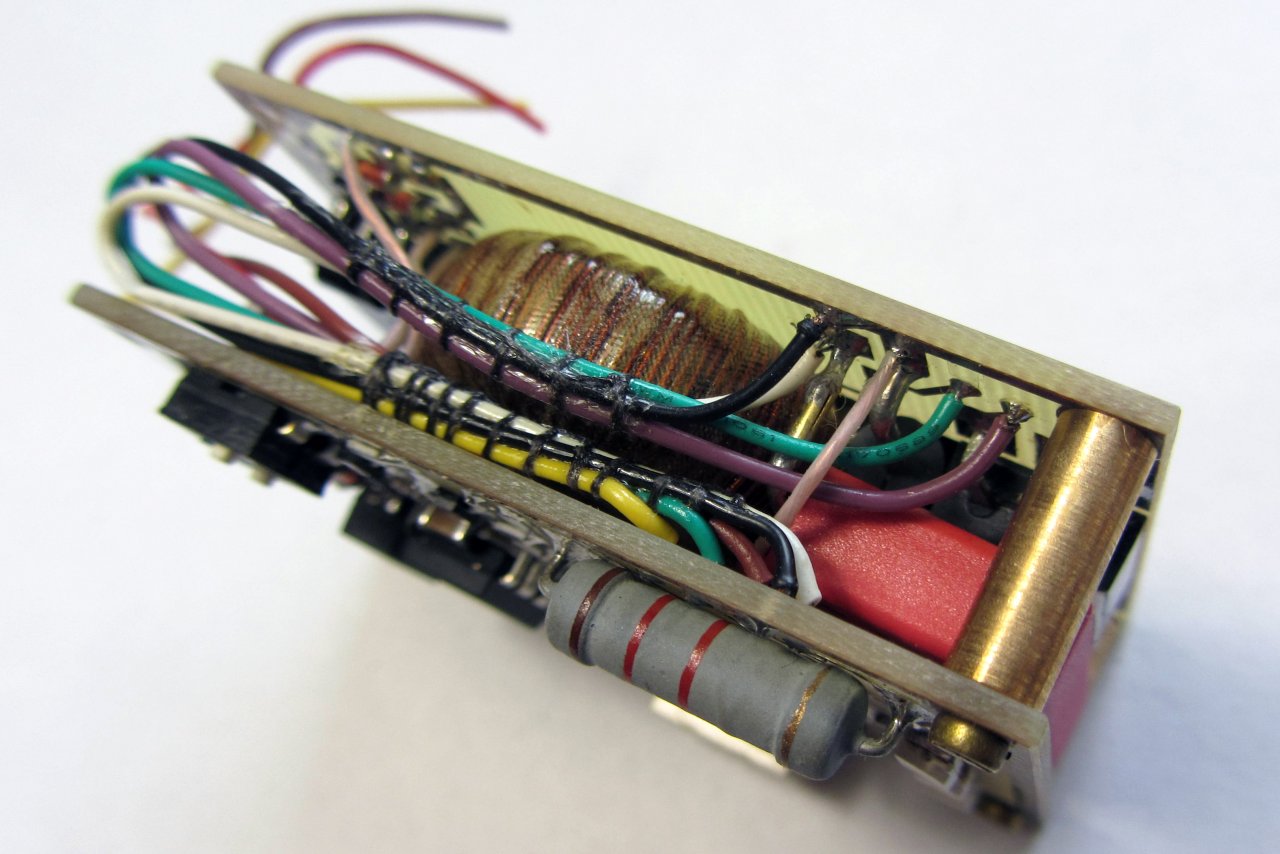

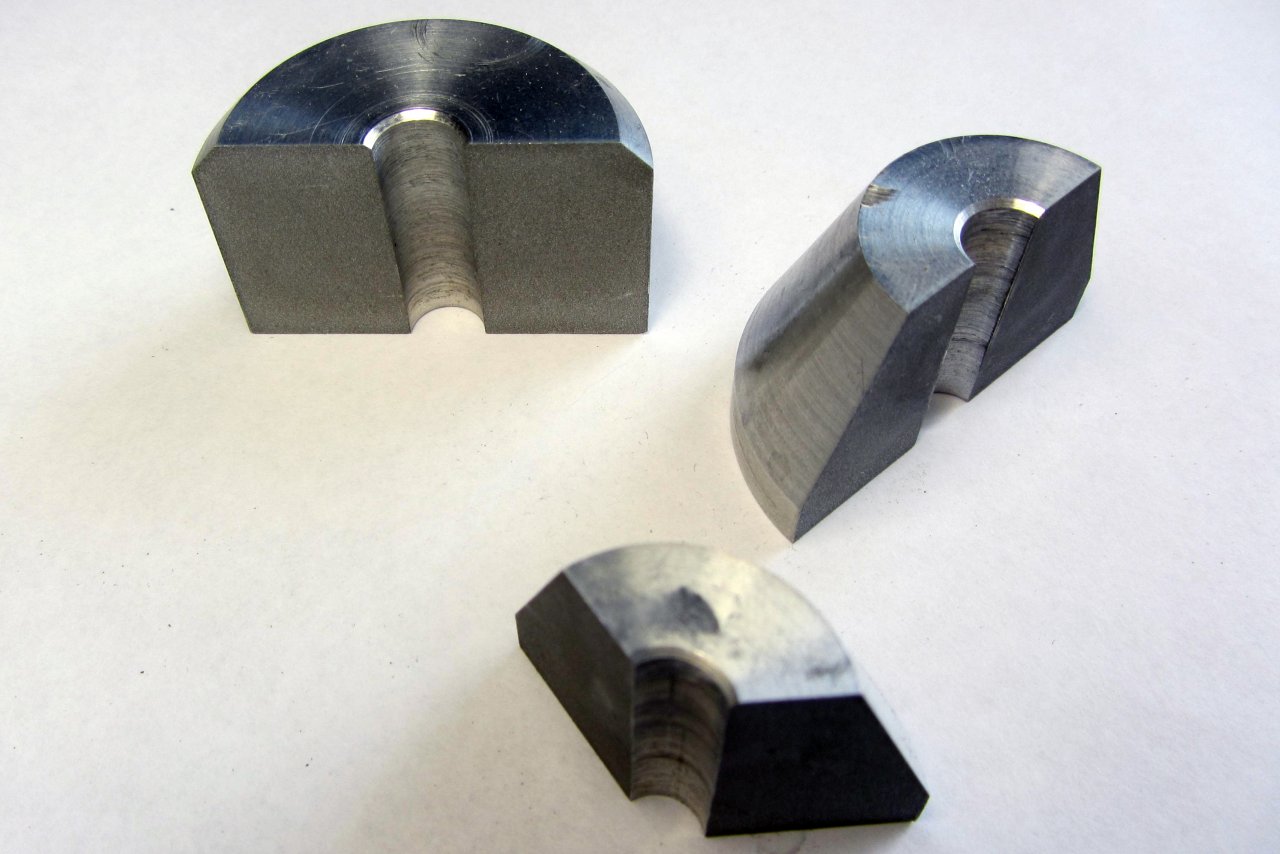

Паяю шлейфа между платами "Этажерки". Привык всё делать аккуратно, поэтому требуется время. На последнем снимке сердцевины будующих двух и трёх лопастных винтов. К ним приклеиваю изготовленную поликарбонатную лопасть, делаю резинку, отливаю две или три восковки, собираю модель, отливаю.
176564 176565 176563


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Спасибо, но мне очень не хватает оппонента грамотного. Чтобы, если что, носом тыкнул. Сами видите, приходится продумывать и конструктив, и материалы, и технологию, и потом ещё изготовить.
С такими тех.возможностями мы отдыхаем.... :) С удовольствием бы встретился пообщаться вживую после всей этой хреновины в Москве. И Сергея Б прихватил бы с собой. :)))


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Паяю шлейфа между платами "Этажерки". Привык всё делать аккуратно, поэтому требуется время. На последнем снимке сердцевины будующих двух и трёх лопастных винтов. К ним приклеиваю изготовленную поликарбонатную лопасть, делаю резинку, отливаю две или три восковки, собираю модель, отливаю.
Посмотреть вложение 176564Посмотреть вложение 176565Посмотреть вложение 176563
Даже бандаж по госту:))) Может стоит винт в смоле отлить? Можно потом поиграться с феном и менять шаг и т.д.? Да и пилить его проще. Потом с него восковку снять в силиконе


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Паяю шлейфа между платами "Этажерки". Привык всё делать аккуратно, поэтому требуется время. На последнем снимке сердцевины будующих двух и трёх лопастных винтов. К ним приклеиваю изготовленную поликарбонатную лопасть, делаю резинку, отливаю две или три восковки, собираю модель, отливаю.
Посмотреть вложение 176564Посмотреть вложение 176565Посмотреть вложение 176563
Даже бандаж по госту:))) Может стоит винт в смоле отлить? Можно потом поиграться с феном и менять шаг и т.д.? Да и пилить его проще. Потом с него восковку снять в силиконе


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Даже бандаж по госту:))) Может стоит винт в смоле отлить? Можно потом поиграться с феном и менять шаг и т.д.? Да и пилить его проще. Потом с него восковку снять в силиконе
Эх, ребята! В 149 посту писал про свои винты. Если спрашиваете, это хорошо, но, пожалуйста посмотрите в уже написанном.
"Может стоит винт в смоле отлить?"- а отлить во что?. Смолу во что заливать? Вы представляете сколько времени надо, чтобы по винтовой горке изменить шаг пластмассового винта феном и напильником, на трёх лопастях!? Только как в 149 посте!


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Эх, ребята! В 149 посту писал про свои винты. Если спрашиваете, это хорошо, но, пожалуйста посмотрите в уже написанном.
"Может стоит винт в смоле отлить?"- а отлить во что?. Смолу во что заливать? Вы представляете сколько времени надо, чтобы по винтовой горке изменить шаг пластмассового винта феном и напильником, на трёх лопастях!? Только как в 149 посте!
Смолу в силикон. Горку на печатать на 3д. Не представляете сколько и чего только не отливал.Винты копировал от джонсонов. Ни чего сверх сложного.


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Копировать и сделать - как-то разные процессы. Скопировать не с чего. Даже найдя с чего скопировать не факт, что выбранный винт сделан грамотно.
"Смолу в силикон." - силикон (резинку) с чего делать? С Бариновского винта, и потом его греть-гнуть-пилить-выводить?
Вы посмотрите, у меня есть в постах фото горки, прототипа лопасти. Зачем мне огород городить?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 674
Карма
1 216
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Копировать и сделать - как-то разные процессы. Скопировать не с чего. Даже найдя с чего скопировать не факт, что выбранный винт сделан грамотно.
"Смолу в силикон." - силикон (резинку) с чего делать? С Бариновского винта, и потом его греть-гнуть-пилить-выводить?
Вы посмотрите, у меня есть в постах фото горки, прототипа лопасти. Зачем мне огород городить?
Спокойствие,только спокойствие. Как говорил Карлосон:).
Тут и так радикальный подход к мотору.
Винт в автокаде без горок и т.д.,. Ни какая горка не даст точности как Автокад. Модель винта можно напечатать на принтере. Опробовать. То что нужно по результату-отлить в силикон.Их тьма разных и по цене -копейки. Судя по теме, в нии всю жизнь провели-это банальный виксинт на пример. В силикон -восковки. Восковки ... Это при желании отлить из металла. Хотя при нынешних пластиках для принтера это уже не нужно.
Гибридчики перепилил тьму винтов,пока на натуральных испытаниях не нашли результат......

п\с. зачем спрашивать о оппонентах и их мнении, если заведомо всё отрицать? Удачи в работе.


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Спокойствие,только спокойствие. Как говорил Карлосон:).
Тут и так радикальный подход к мотору.
Винт в автокаде без горок и т.д.,. Ни какая горка не даст точности как Автокад. Модель винта можно напечатать на принтере. Опробовать. То что нужно по результату-отлить в силикон.Их тьма разных и по цене -копейки. Судя по теме, в нии всю жизнь провели-это банальный виксинт на пример. В силикон -восковки. Восковки ... Это при желании отлить из металла. Хотя при нынешних пластиках для принтера это уже не нужно.
Гибридчики перепилил тьму винтов,пока на натуральных испытаниях не нашли результат......

п\с. зачем спрашивать о оппонентах и их мнении, если заведомо всё отрицать? Удачи в работе.
Из всего написанного больше всего понравилась последняя строчка. Про спрашивать и отрицать.
Я не отрицаю метод, а выбираю тот путь, который мне доступен. Может быть на каждом углу стоят специалисты работающие в автокаде и способные сделать то, что мне надо, может быть на каждом углу есть фирмы готовые сделать на 3д принтере из нужного пластика винт. Но когда передо мной возникла такая задача с другой деталью - решить её в москве за АДЕКВАТНЫЕ деньги не смог.


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют

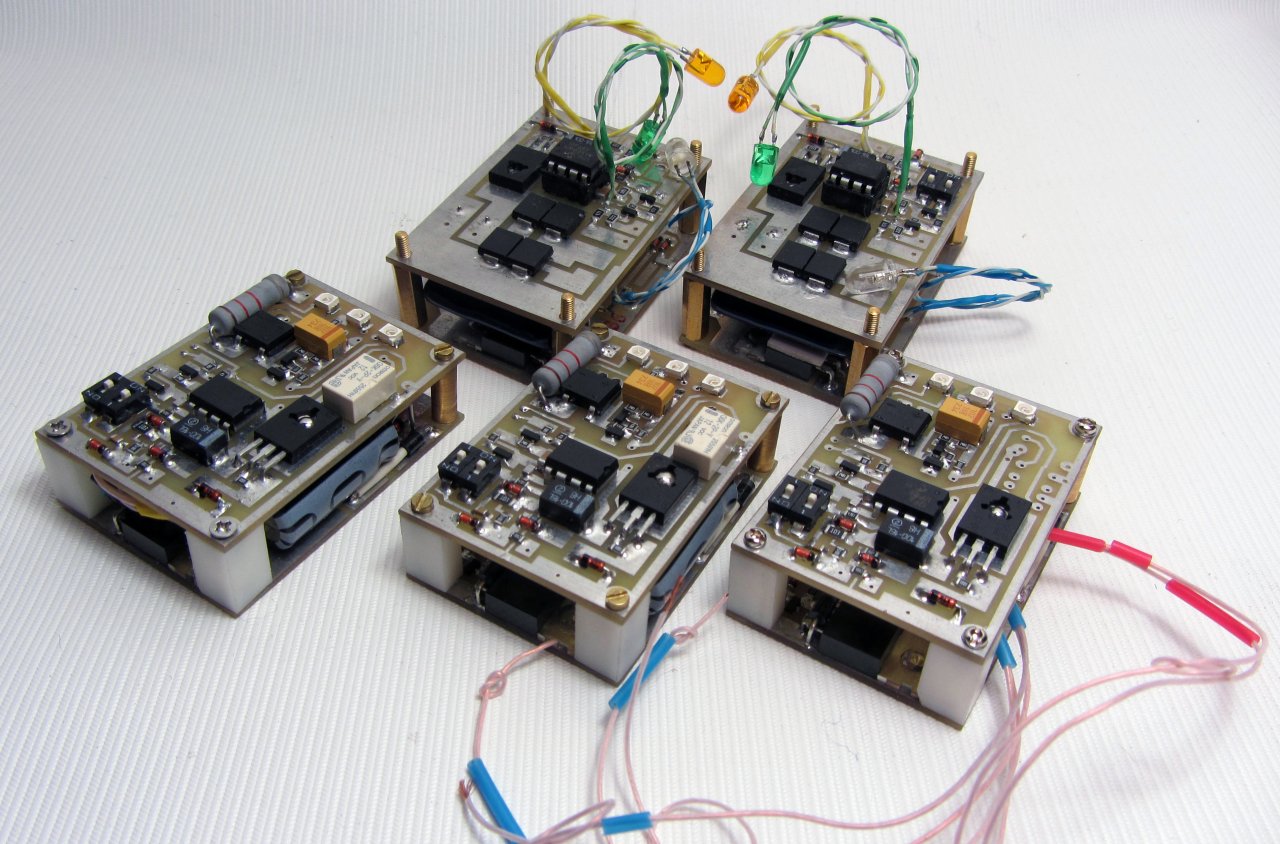

До чего может довести самоизоляция...177920


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 091
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м

I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
"Вирусное" размножение? :lol:
Из серии - дурная голова рукам покоя не даёт! Два верхних блочка собрал не подумав. Схема была разработана для веломопеда на базе Дешки. У неё нет генератора и разработчик данной схемы - Омич собирал её что называется под себя. Поэтому в ней стоит диодный мост, который мне не нужен. Переработал плату и разместил элементы необходимые для датчика Холла и стробоскопа. Также впаял релюшку омрон, которая при включении отключает (глушит) двигатель. Собрал с запасом на случай выхода из строя.


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют

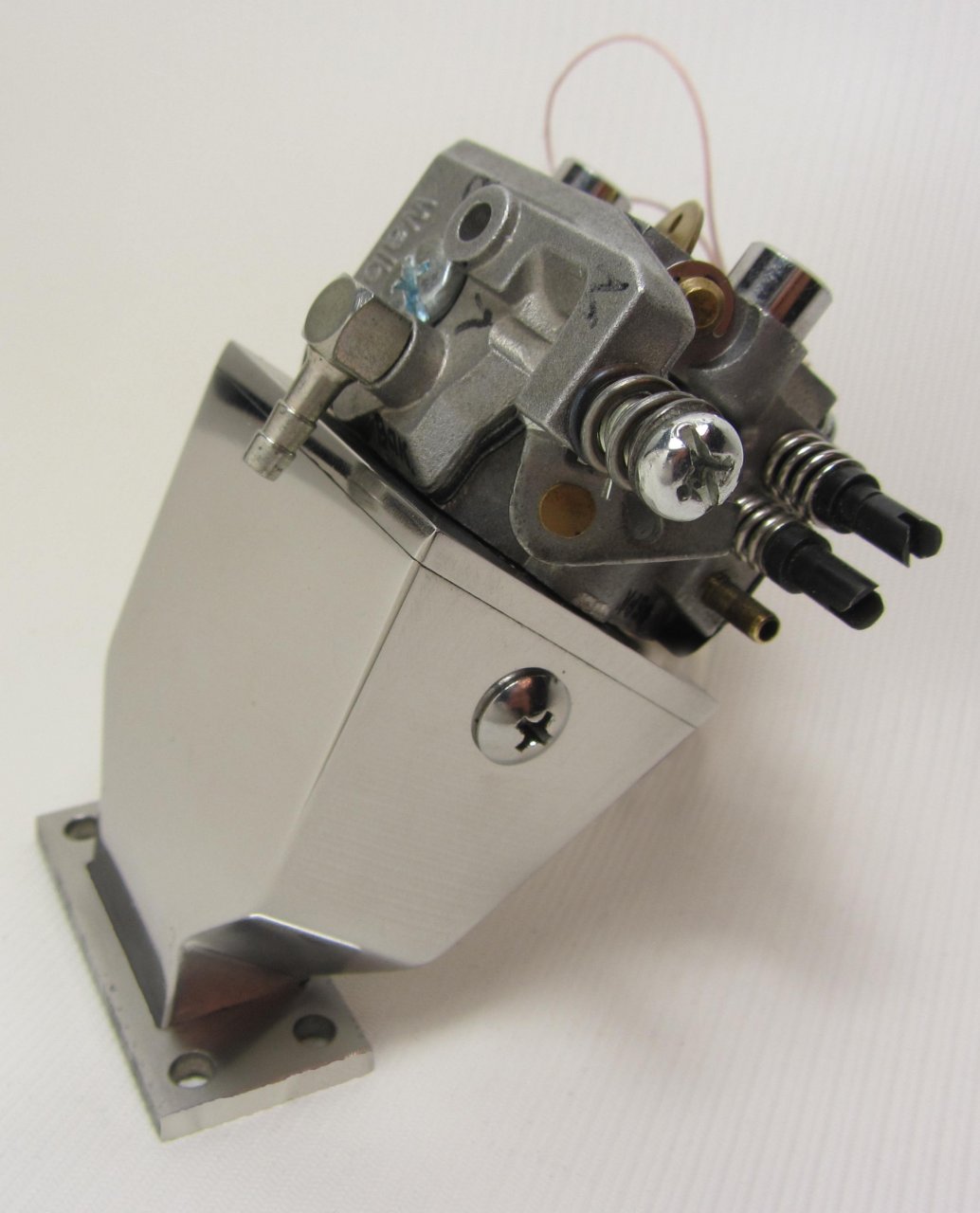

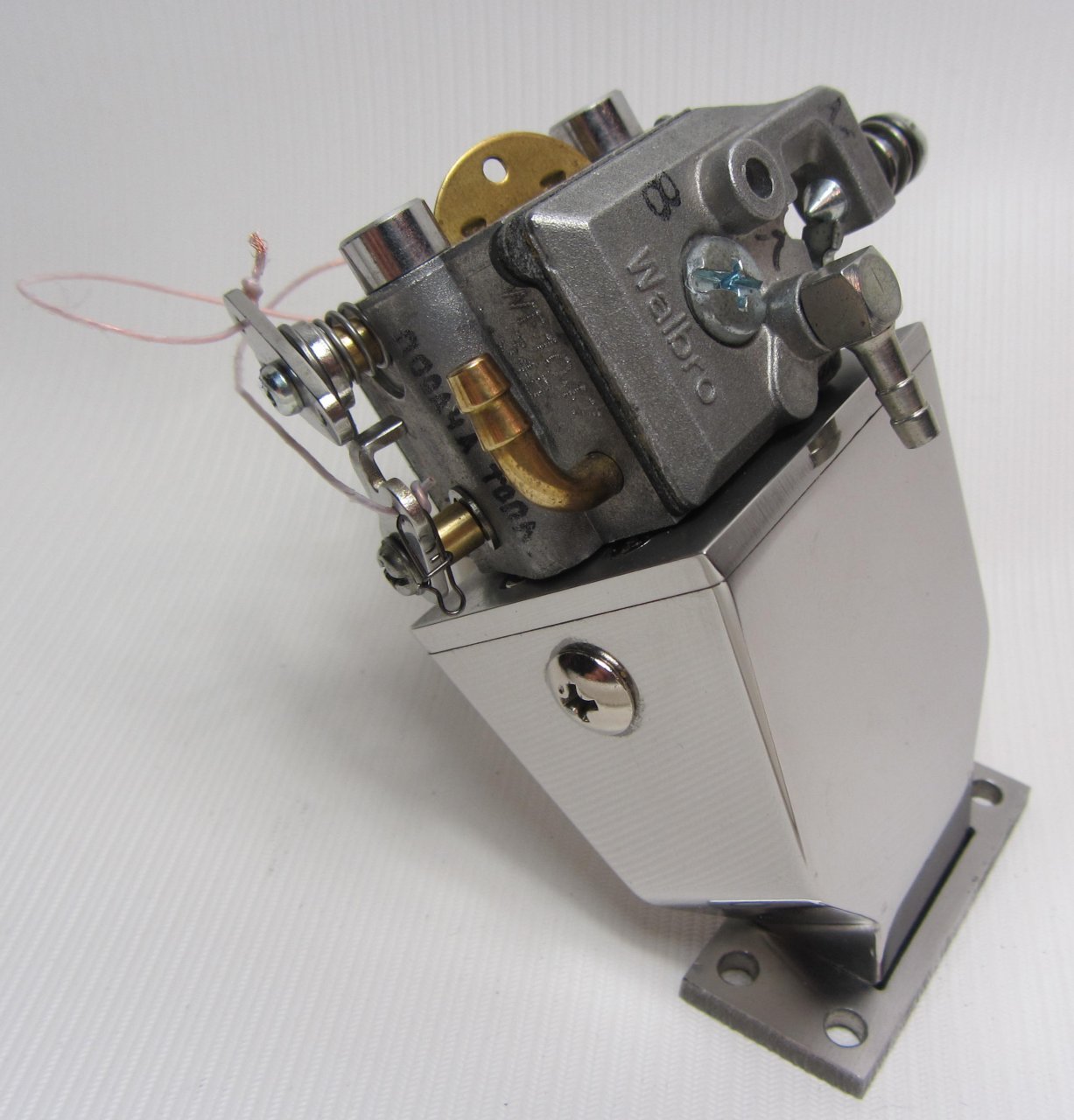

Приложил некоторые усилия для полного завершения работ по корпусу лепесткового клапана. Подогнана и приварена к корпусу крепёжная пластина. Удалось выдержать угол между пластиной и верхней плоскостью корпуса в 64 гр., как по чертежу. Была подогнана (припилина) верхняя пластина корпуса (на которую крепится карбюратор) к корпусу, затем всё обработано наждачкой.
178320 178321
Пришлось повозиться с самим карбюратором. Не нравилась очень тугая пружина возврата заслонки. Убрал два витка и примерно на 60 градусов уменьшил угол предварительного натяга. Теперь только установка. Хоть какая то радость!


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Поздравляю всех с Первым мая!!! Очень надеюсь, что восторжествует наконец здравый смысл. Всем всего самого наилучшего!
Делаю то, что можно без станочной обработки, получается маловато, но есть. Собрал готовые части в двигатель, точнее склеил на двусторонний скотч.
1178519 2 178520 3 178521 4 178522 5 178524

6178525 7 178526 8 178531 9 178532

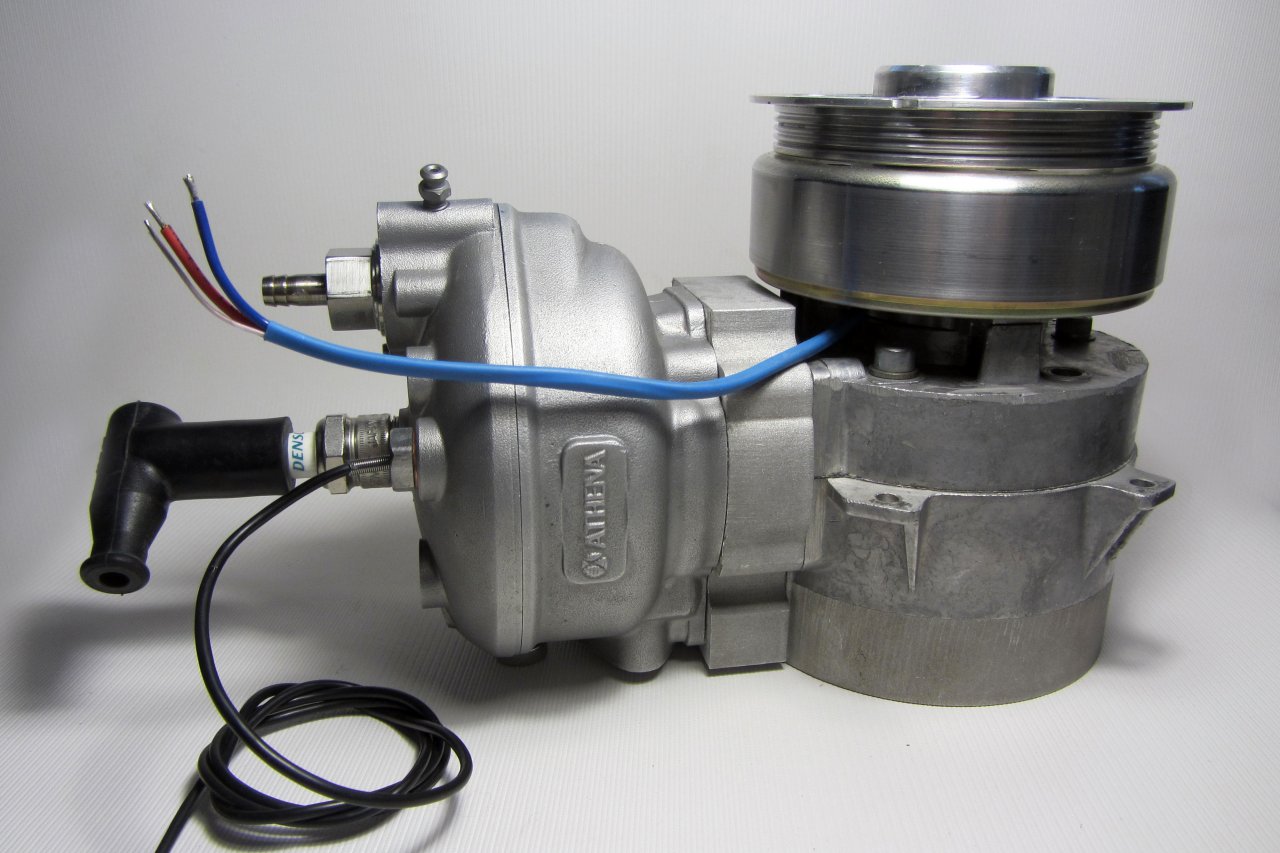

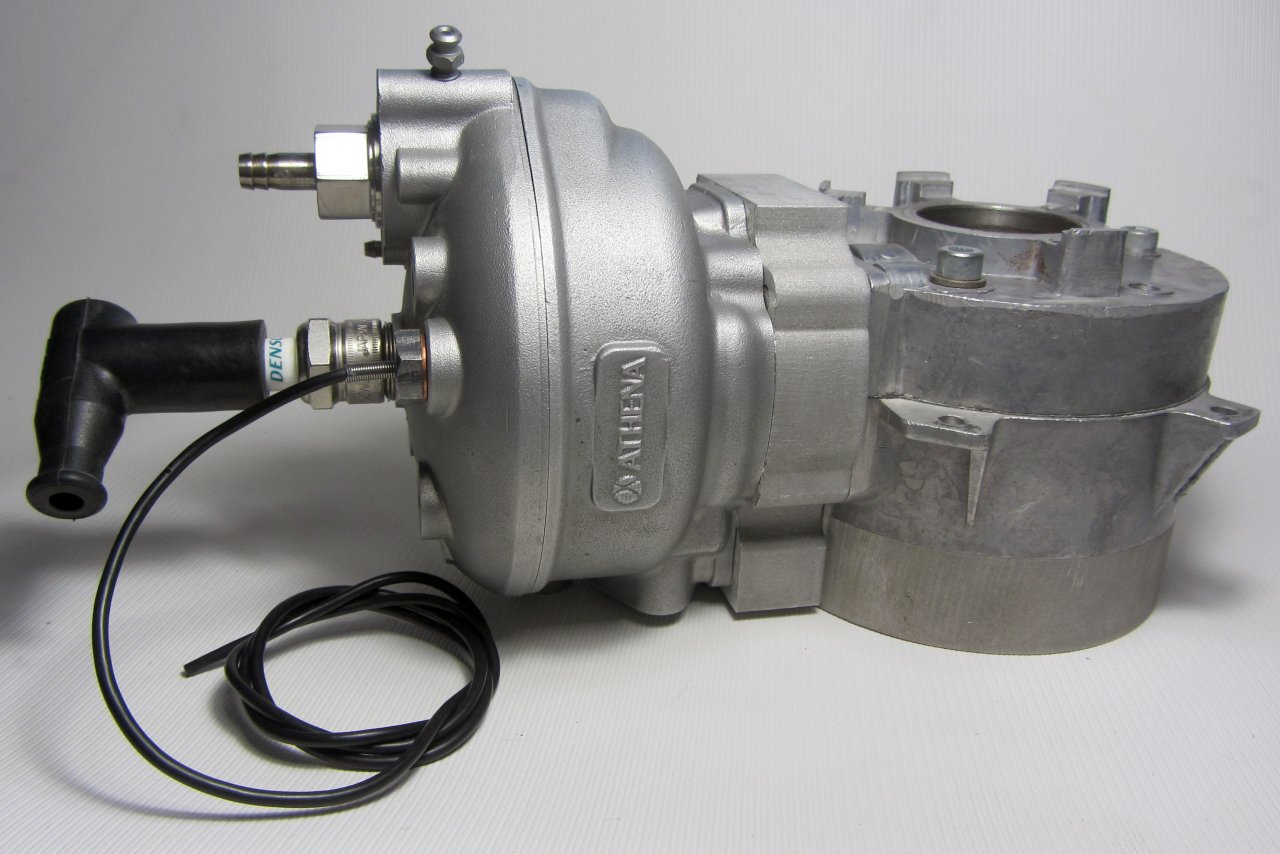

1 фото. Вид склеенного картера с проставкой-переходником и головкой. На головке: термостат, датчик температуры, свеча с наконеч.

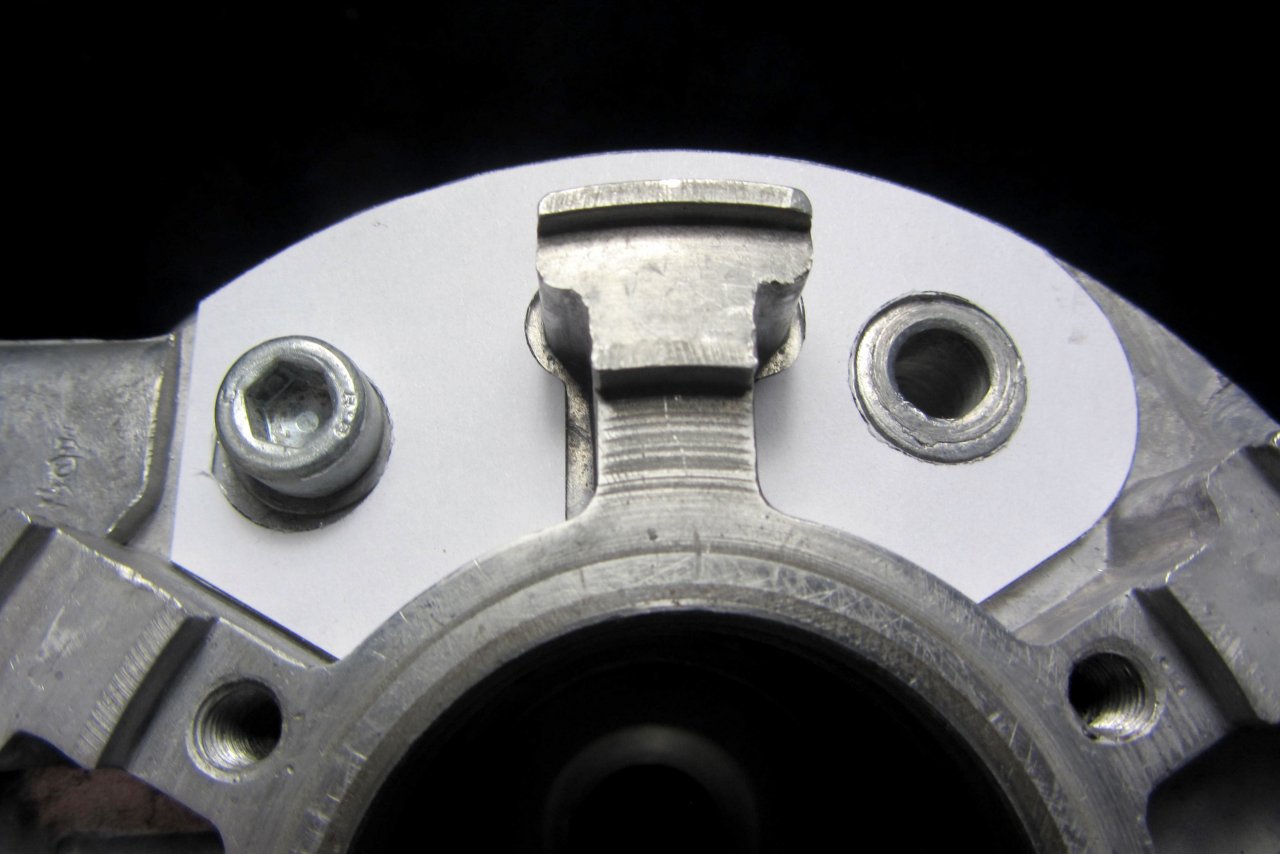

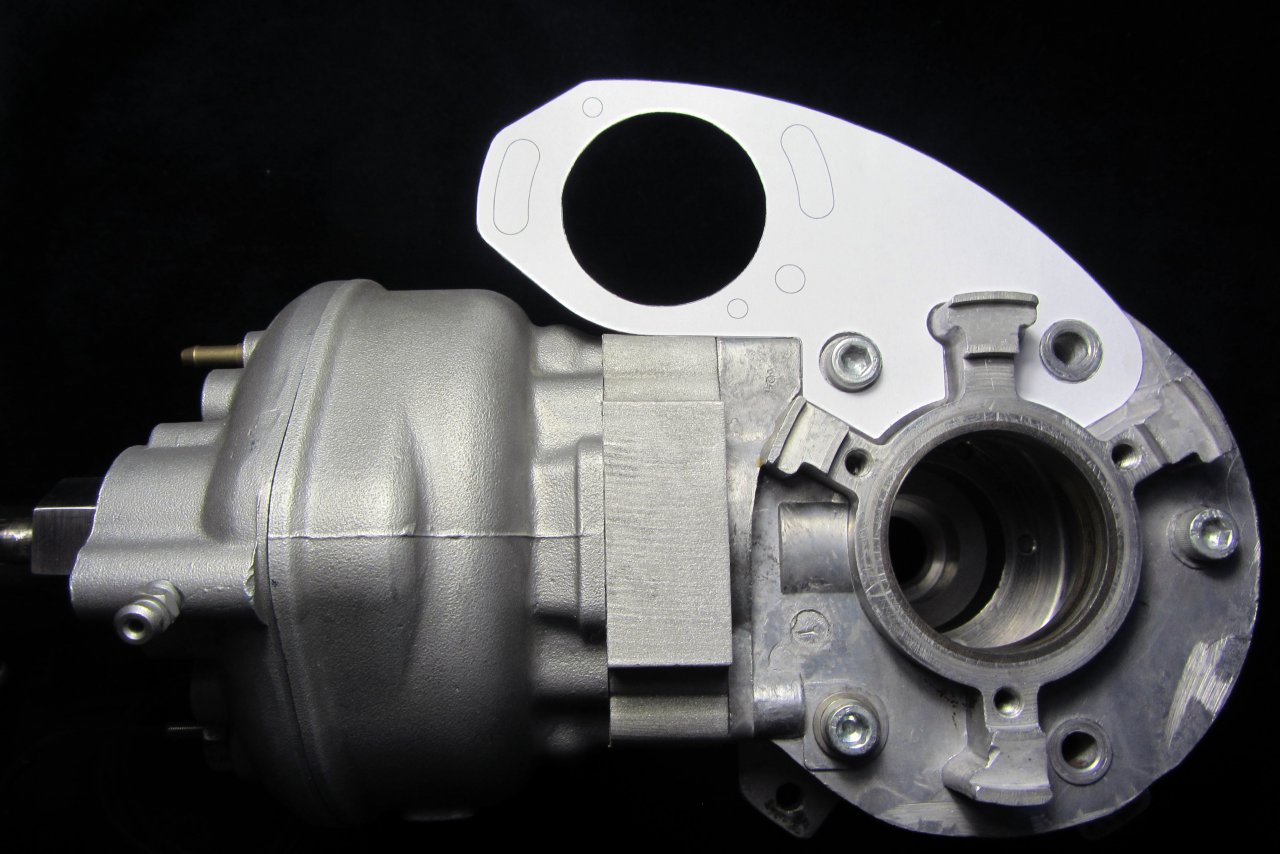

2, 3 фото. Неимоверно трудоёмко правильно замерить координаты крепёжных отверстий половинок картера. Казалось бы такие отверстия сверлятся на поворотном столе, ан нет. Приходиться перемерять размеры между всеми отверстиями, чертёж распечатывать, вырезать маникюрными ножницами контуры, накладывать, корректировать и уже после этого отдавать на лазер. Короче - гимор.
Показаны: на фото 3 - пластина крепления стартера (Д-16Т 4.0мм), на фото 2 - проставка под пластину стартера (нержакейка 2.0мм).

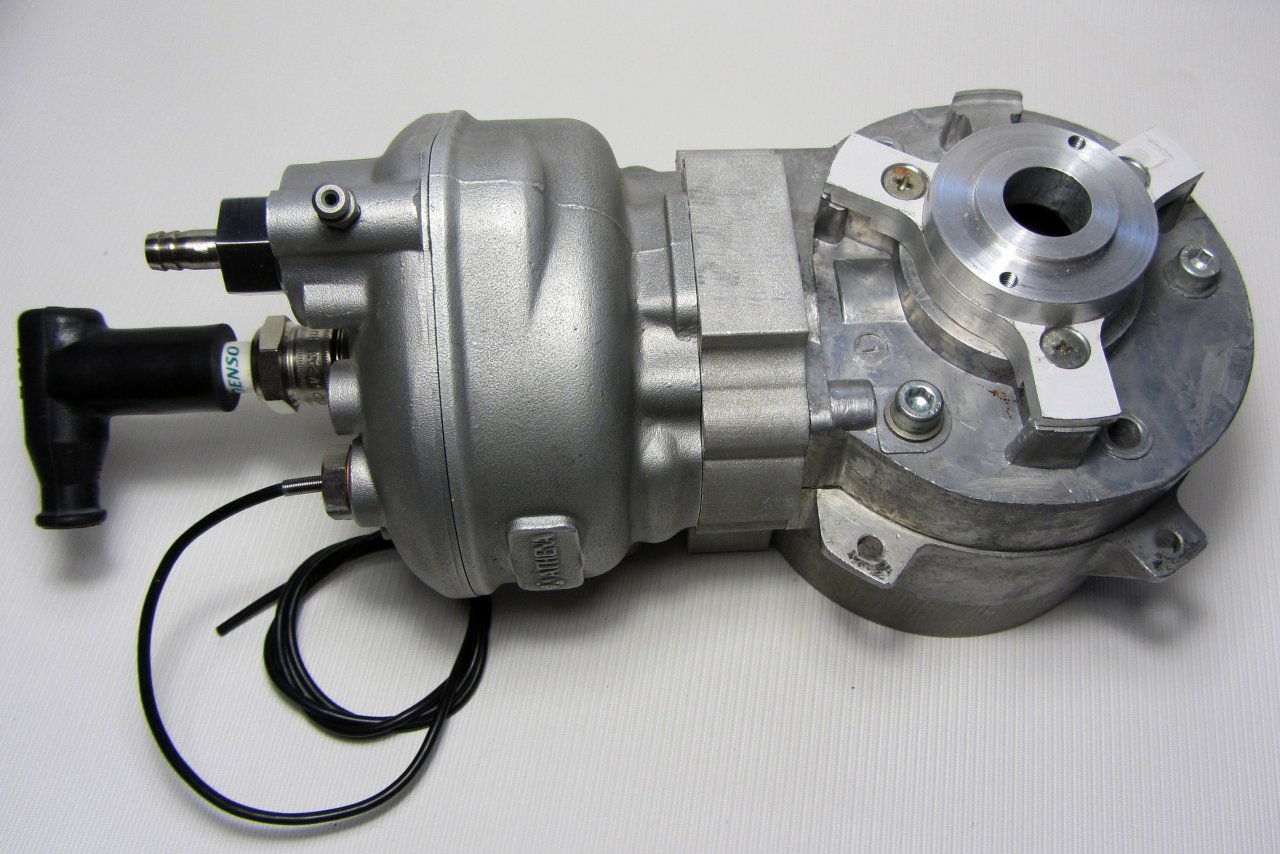

4 фото. На картер установлена новая трёхлучевая шайба для крепления обмотки генератора. Шайба имеет в нижней части уплот. кольцо

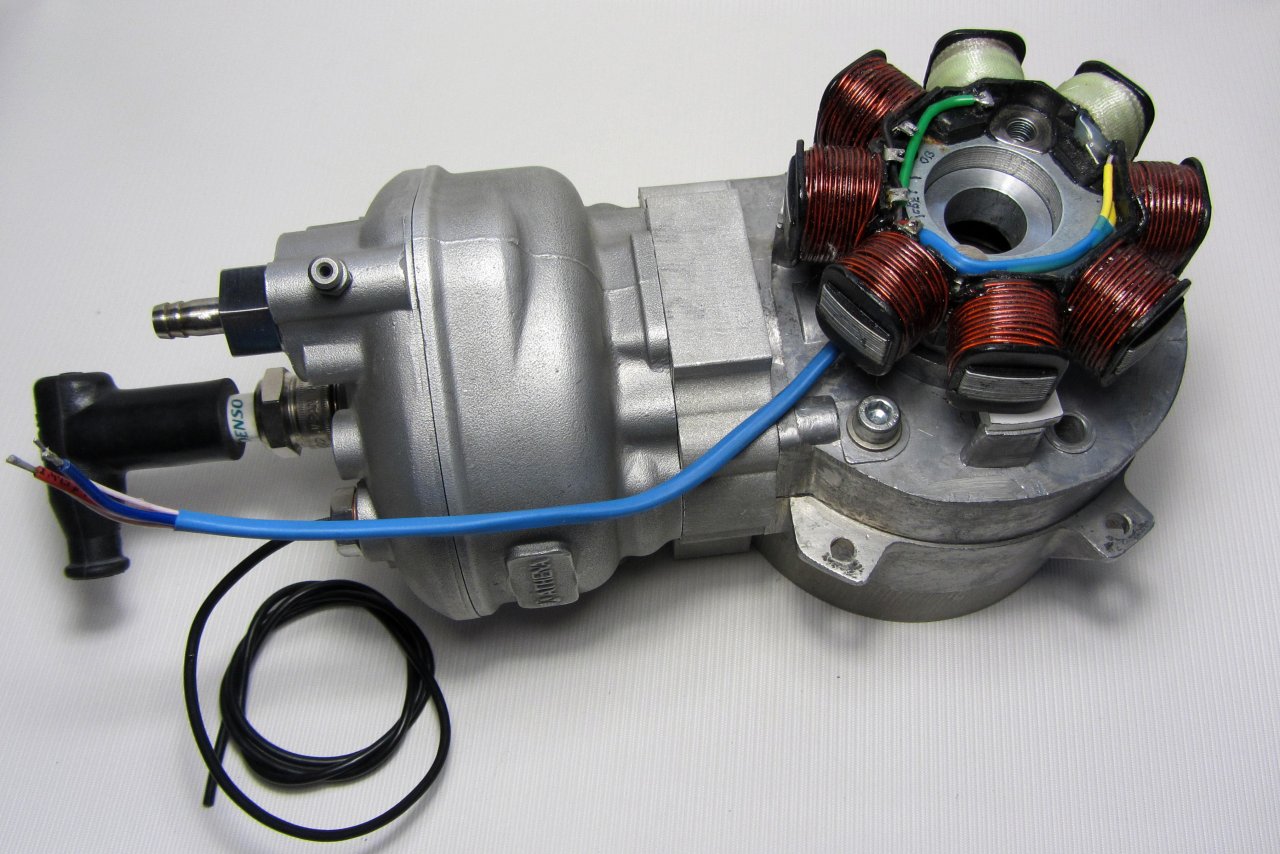

5 фото. На шайбу закреплена обмотка генератора.

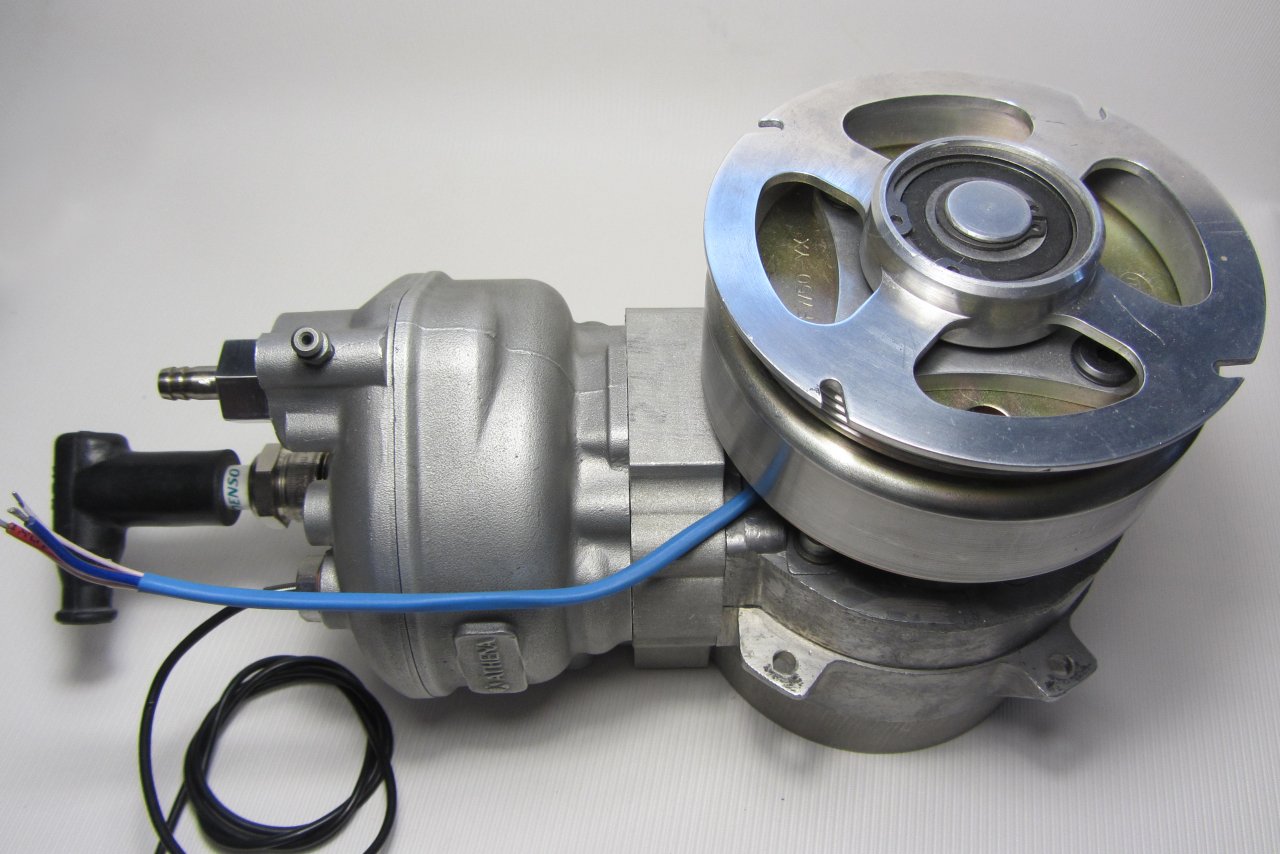

6, 7 фото. На генератор установлен статор с новым шкивом. Шкив стоит на обгонной муфте, имеет проточки под поликлиновой ремень и на всякий случай сделаны зацепы под "шморгалку".

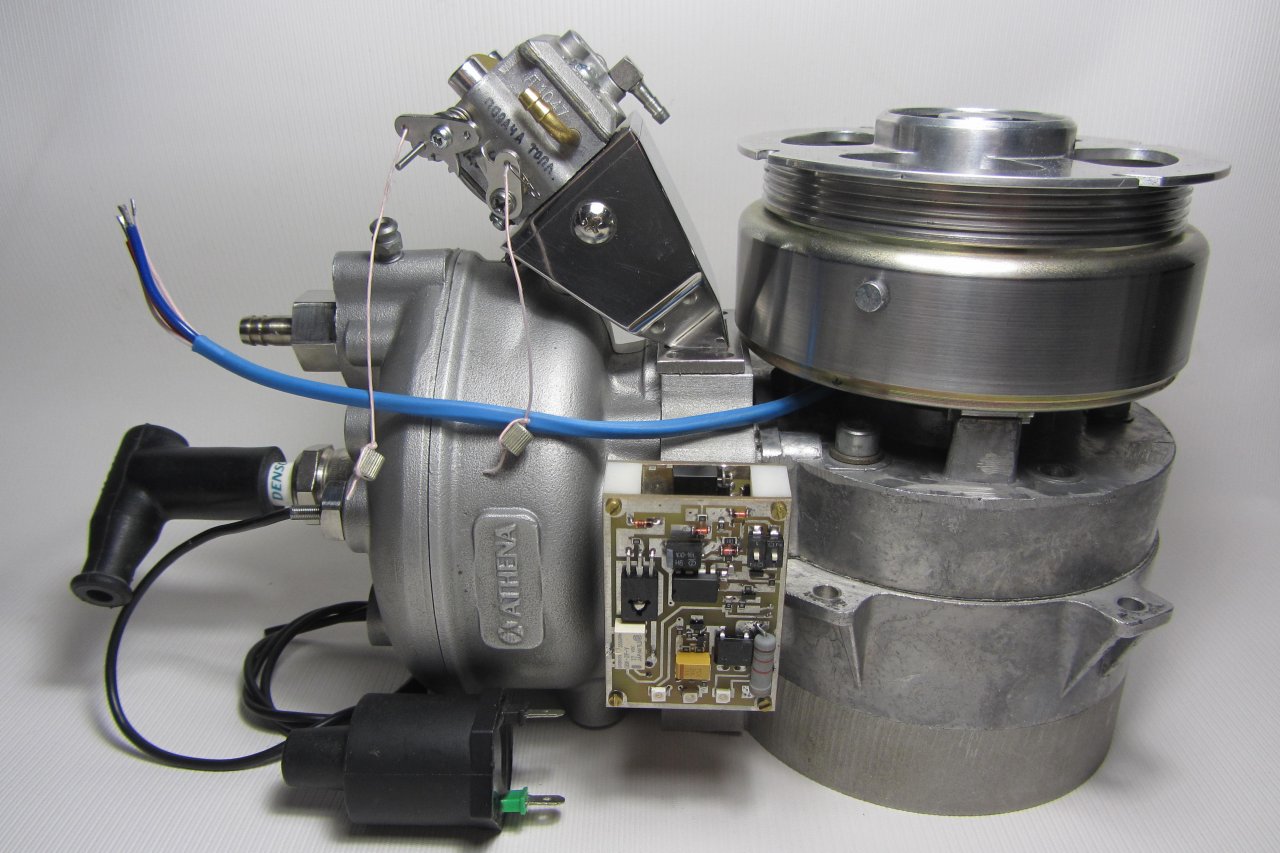

8 фото. Установлен (приклеен) карбюратор с лепестковым клапаном. Примерное расположение блочка АУОЗ. ВВ катушка скорее всего будет стоять также, но с другой стороны.

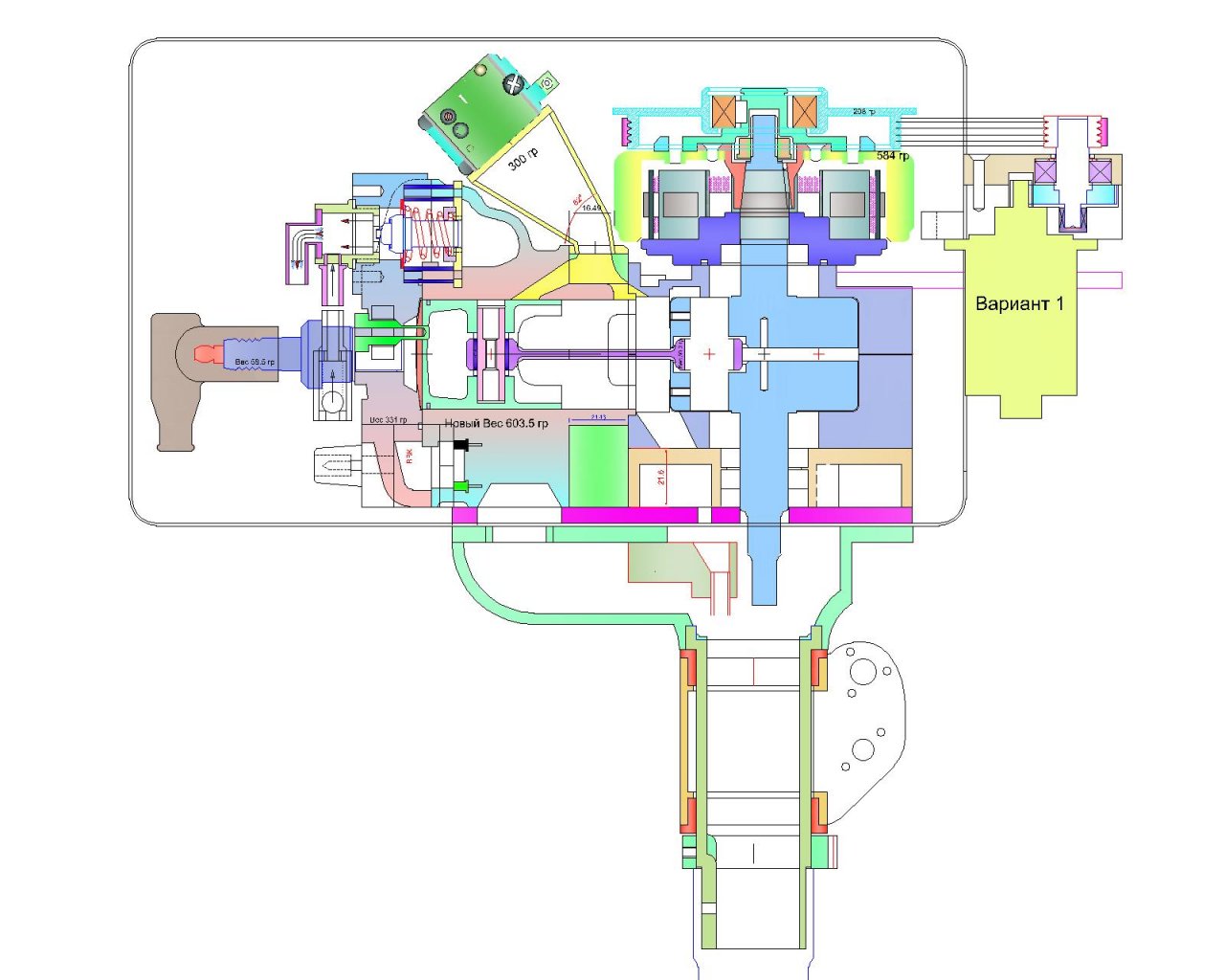

9 фото. Чертёж по которому всё собирается.
Как говаривал Владимир Ильич: Правильным путём идём товарищи конструкторы!!!


Messerschmitt

капитан 3-го ранга
Регистрация
27.10.2017
Сообщения
550
Карма
105
Возраст
35
Город
Рівне, Україна
Имя
Вано
Лодка
Прогресс 2, BARK BT270, Ветерок-1, ОКА-2 (РЗАА)
Мотор
ЭПЛ-2-У5 , Спутник, Ветерок-8, Москва-М (2 шт), Нептун-23 (2шт)
Великолепно.
Но тему пора переименовывать.
Например "Мотор из половинки картера " Салюта " )))
Или по аналогии с писателем из Дании : " Каша из "Салюта"


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Великолепно.
Но тему пора переименовывать.
Например "Мотор из половинки картера " Салюта " )))
Или по аналогии с писателем из Дании : " Каша из "Салюта"
За первое предложение спасибо! Про Кашу несколько обидно. Необычный вроде подходит как нельзя лучше.

Последнее редактирование:

Messerschmitt

капитан 3-го ранга
Регистрация
27.10.2017
Сообщения
550
Карма
105
Возраст
35
Город
Рівне, Україна
Имя
Вано
Лодка
Прогресс 2, BARK BT270, Ветерок-1, ОКА-2 (РЗАА)
Мотор
ЭПЛ-2-У5 , Спутник, Ветерок-8, Москва-М (2 шт), Нептун-23 (2шт)
За первое предложение спасибо! Про Кашу несколько обидно.
Да, немного неудачное сравнение, "каша" тут явно не к месту. Посыл был скорее к содержанию. Берём мотор Салюта, меняем : ЦПГ, колен.вал, делаем новое зажигание, видоизменяем картер, меняем управление спуском, новый карбюратор....стоп. Куда-то Салют делся... )))


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Да, немного неудачное сравнение, "каша" тут явно не к месту. Посыл был скорее к содержанию. Берём мотор Салюта, меняем : ЦПГ, колен.вал, делаем новое зажигание, видоизменяем картер, меняем управление спуском, новый карбюратор....стоп. Куда-то Салют делся... )))
Не хочу вступать в палемику, считаете "не вписался в тему" - могу перенести куда-нибудь.


Messerschmitt

капитан 3-го ранга
Регистрация
27.10.2017
Сообщения
550
Карма
105
Возраст
35
Город
Рівне, Україна
Имя
Вано
Лодка
Прогресс 2, BARK BT270, Ветерок-1, ОКА-2 (РЗАА)
Мотор
ЭПЛ-2-У5 , Спутник, Ветерок-8, Москва-М (2 шт), Нептун-23 (2шт)
Не хочу вступать в палемику, считаете "не вписался в тему" - могу перенести куда-нибудь.
Не нужно ничего никуда переносить.
Масштаб проделанных работ поражает .
