I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Не нужно ничего никуда переносить.
Масштаб проделанных работ поражает .
Спасибо. Действительно подумал, что надо было где-то не в Салюте. В самом начале писал, что хочу полностью переделать Салют, снимать с него минимум 4,5-5 л.с., а добиться этого при родной поршневой, карбюраторе, зажигании и прочих "мелочах" просто невозможно. Отсюда и объёмы работ. Да и привык всё делать по уму.

Последнее редактирование:

Одиссей83

капитан 1-го ранга
Регистрация
28.09.2014
Сообщения
16 749
Карма
2 645
Город
А-Мелентьево
Имя
Андрей
Лодка
Раскладушка- кулас
Мотор
Оса, салют

I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
К моему большому сожалению выкладывать почти нечего. Но всё же....

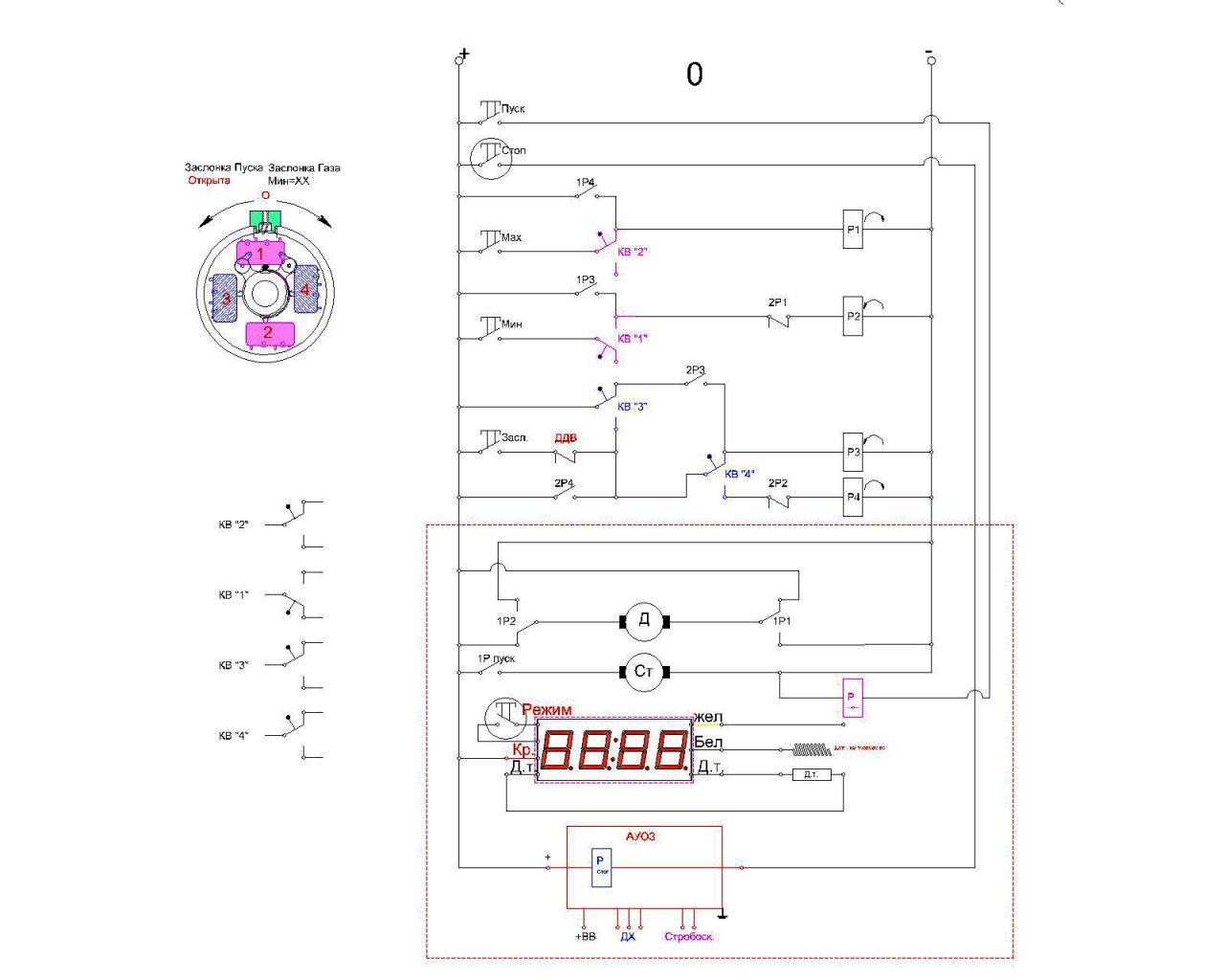

Уже не помню, писал или нет о том, что управление оборотами двигателя (газом) планирую делать электромеханическим. На ручке упраления должны распологаться: кнопки пуска и остановки двигателя, четырёх позиционный джостик (обороты+, обороты-, взвод заслонки), дисплей отображающий обороты, напряжение, температуру двигателя, кнопка перекл. режима дисплея.

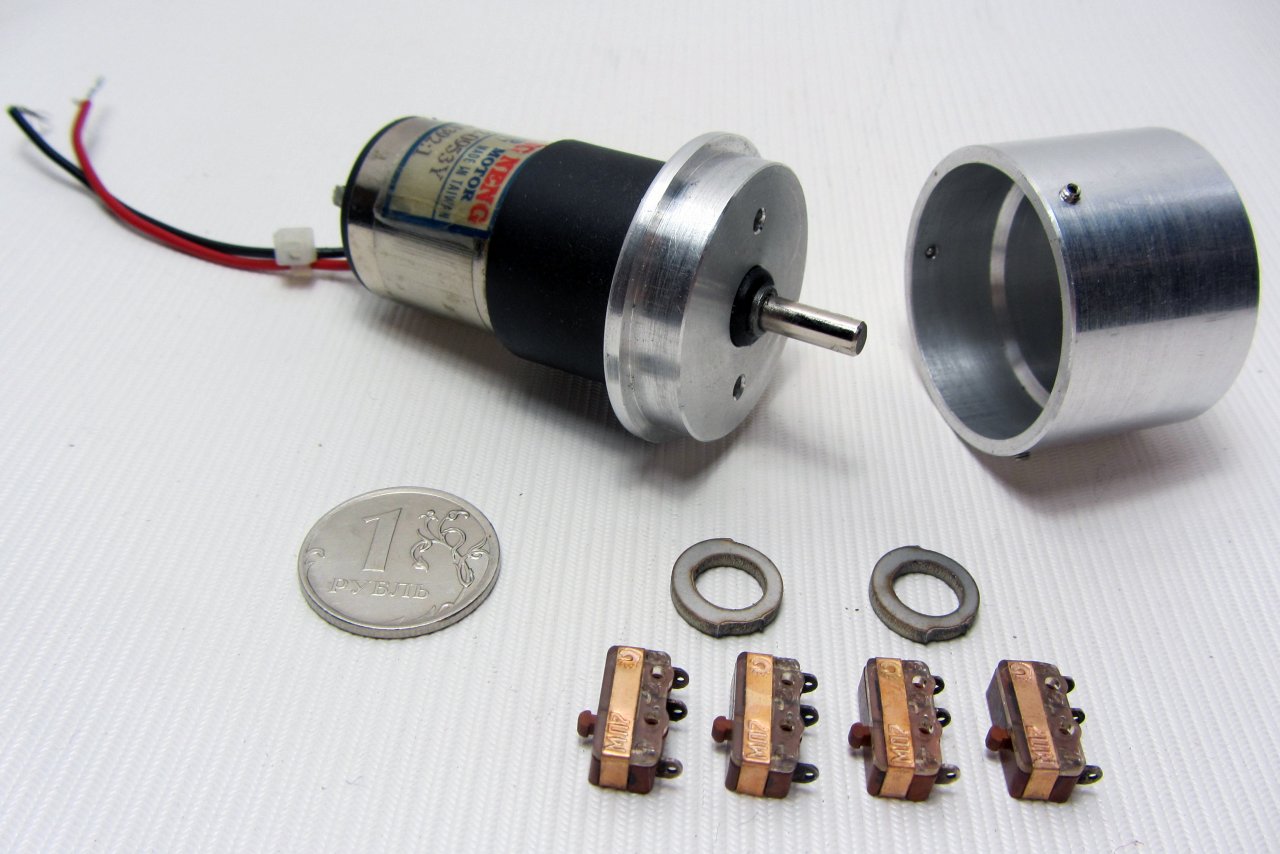

В качестве привода устанавливаю мотор с планетарным редуктором (К=392:1) с раб. напряжением 12В.
1. 178574 2178575 3 178576 4178577 5 178581

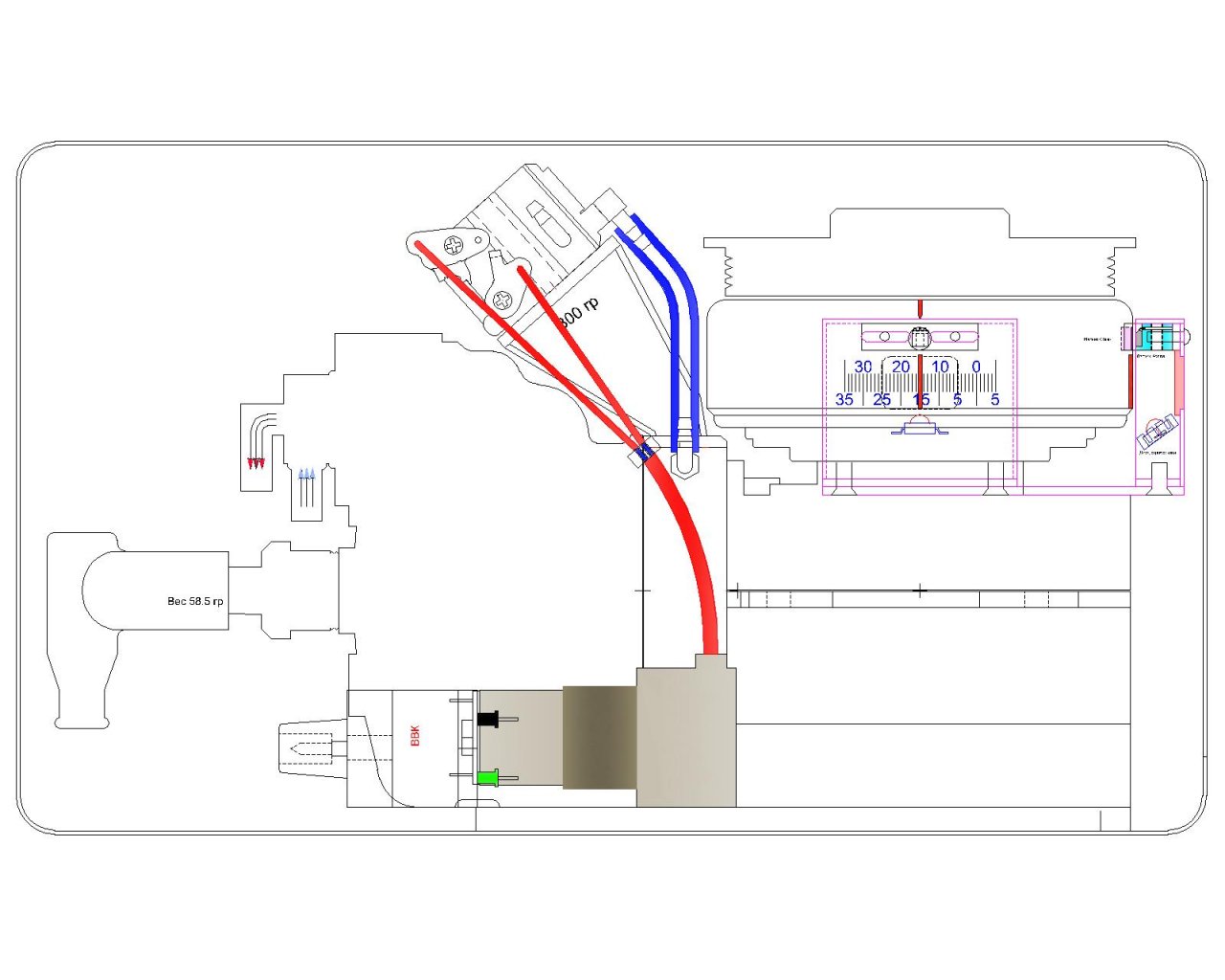

На крышке корпуса с закреплённым мотором будут установлены четыре микровыключателя типа МП7, управление ими осуществляется кулачками. Два микротросика в оплётках должны: 1 - взводить заслонку карбюратора, 2 - увеличивать, уменьшать газ - фото 2.
На фото 3 показан блочок АУОЗ устоновленный над редуктором, ВВ катушка закреплена с тыльной стороны двигателя.

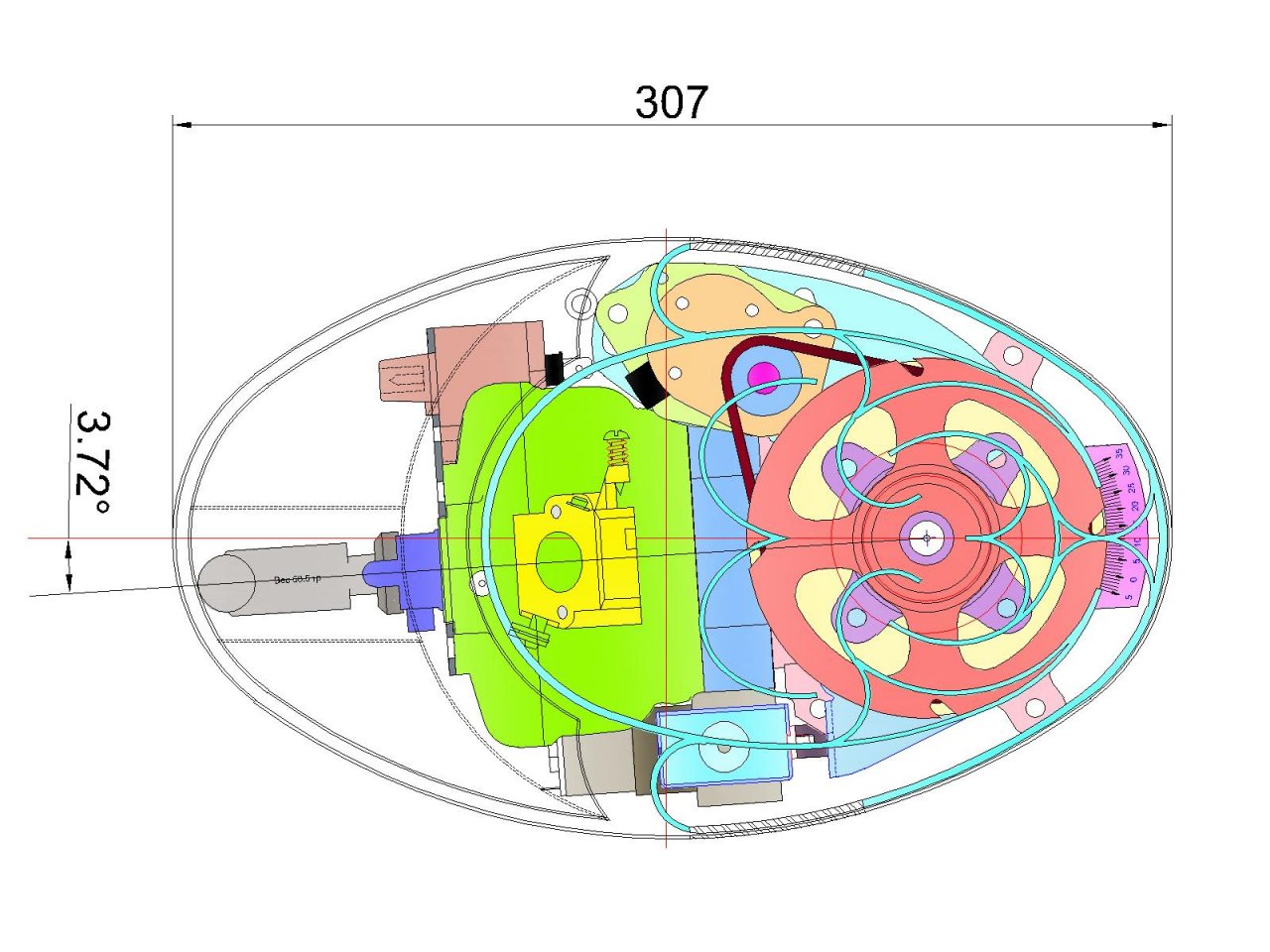

На фото 4 показано место расположения стартера. Также с тыльной стороны двигателя.
Синим изображен шланг вакуума на карбюратор из КШК, точнее из центрального канала к КШК.
Шкала с углами будет расположена с торца двигателя, в корпусе закрывающим шкалу установлен ДХ и мощный светодиод стробоскопа. Это тольго её вид.

Последнее редактирование:

I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Самоизоляция. Возможно большинство лодочников пропадает около своих любимец, поскольку ко мне ни кто не заглядывает.
Потратил два вечера на теоритические моменты. Худо-бедно, но потихонечку моторчик визуально преобразуется. Крутил-вертел ВВК, блок АУОЗ, моторчик регулировки газа - искал оптимальные места расположения (компоновки) на двигателе. Потрачено не мало времени на поиск необходимых мелочей - так для быстрой замены блока АУОЗ решил коммутировать его при помощи разъёма типа РС на 7 пинов. Порывшись в своём загашнике нашёл три штуки. Сам корнус АУОЗ буду ставить на резиновый демпфер, дабы размеры его вполне подходящие - диаметр 10мм, высота 9.5мм. Имеет внешнюю и внутренюю резьбы. Надеюсь будет несколько гасить колебания.

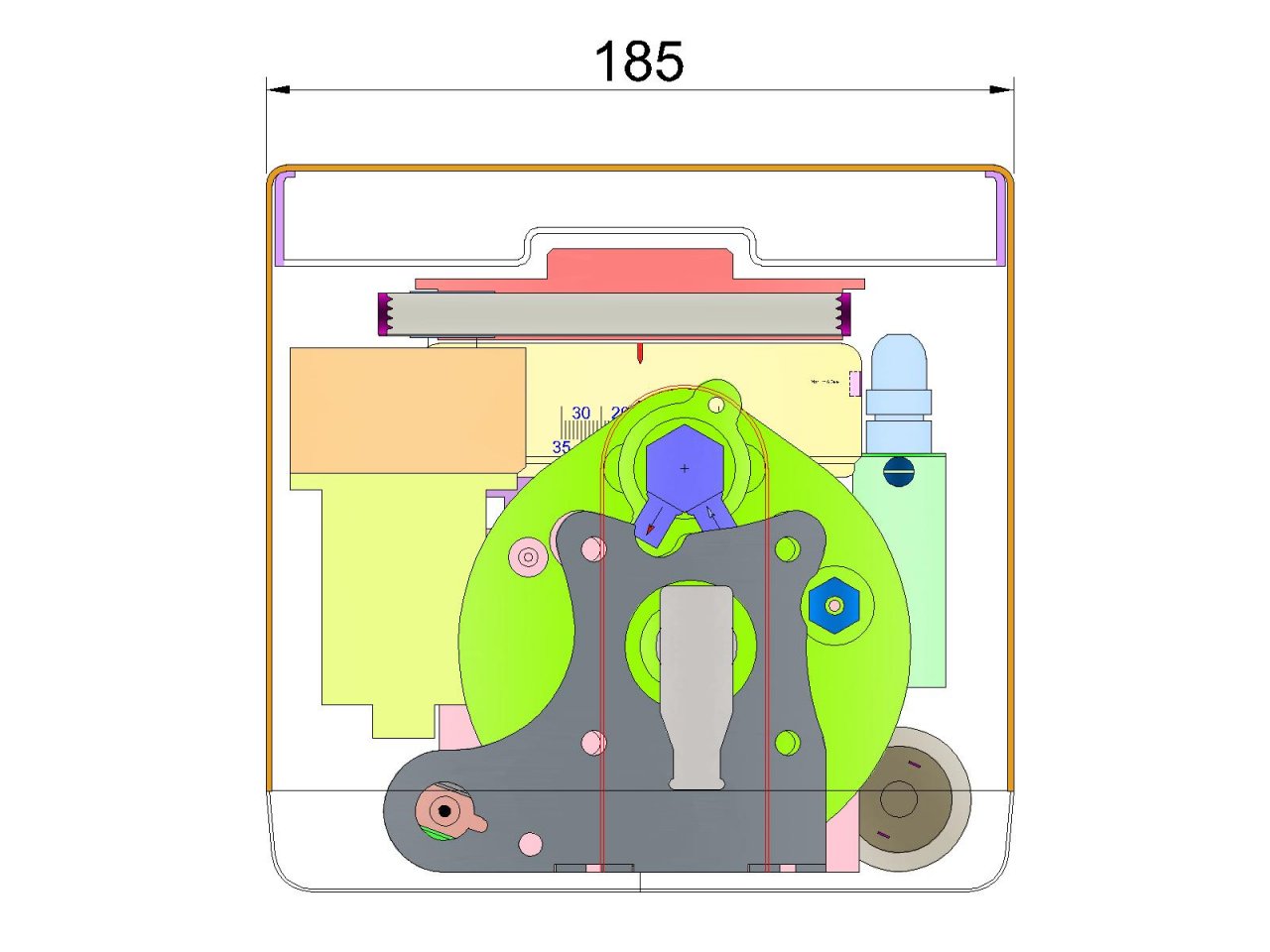

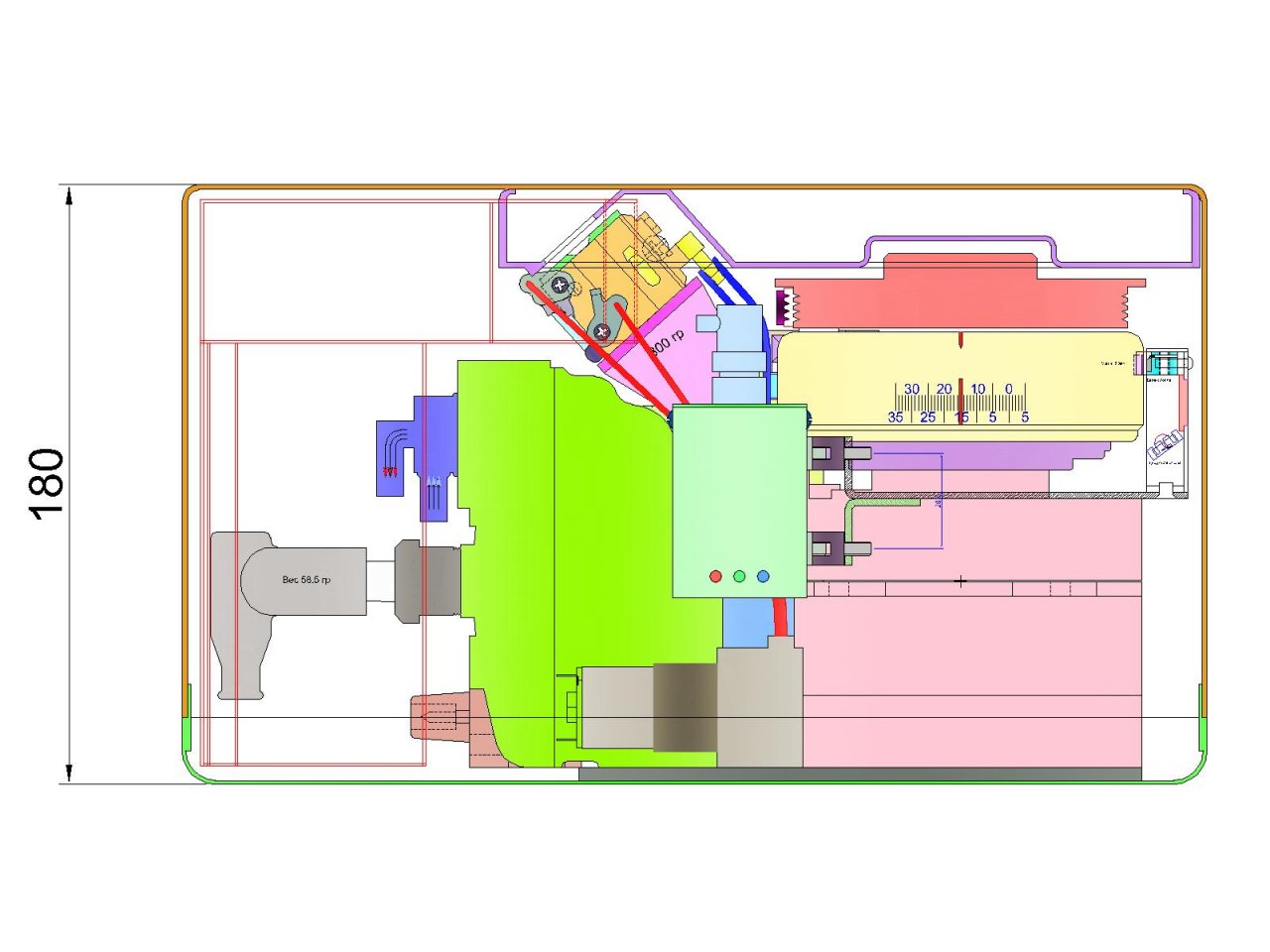

Скомпоновав обвес сделал рабочие чертежи на всевозможные проставки, кронштейны. После всех чертёжно-изыскательских работ представляю Вам фото. Примерно так должно всё выглядить и в жизни.
Единственным неизвестным остаётся реле регулятор напряжения. Пока не представляю ни тип, ни тем более его размеры, но место подходящее есть - под стартером. Надеюсь окончив работы с испытательным стендом генератора и это будет решено.
179829 179830 179831 179832 178649

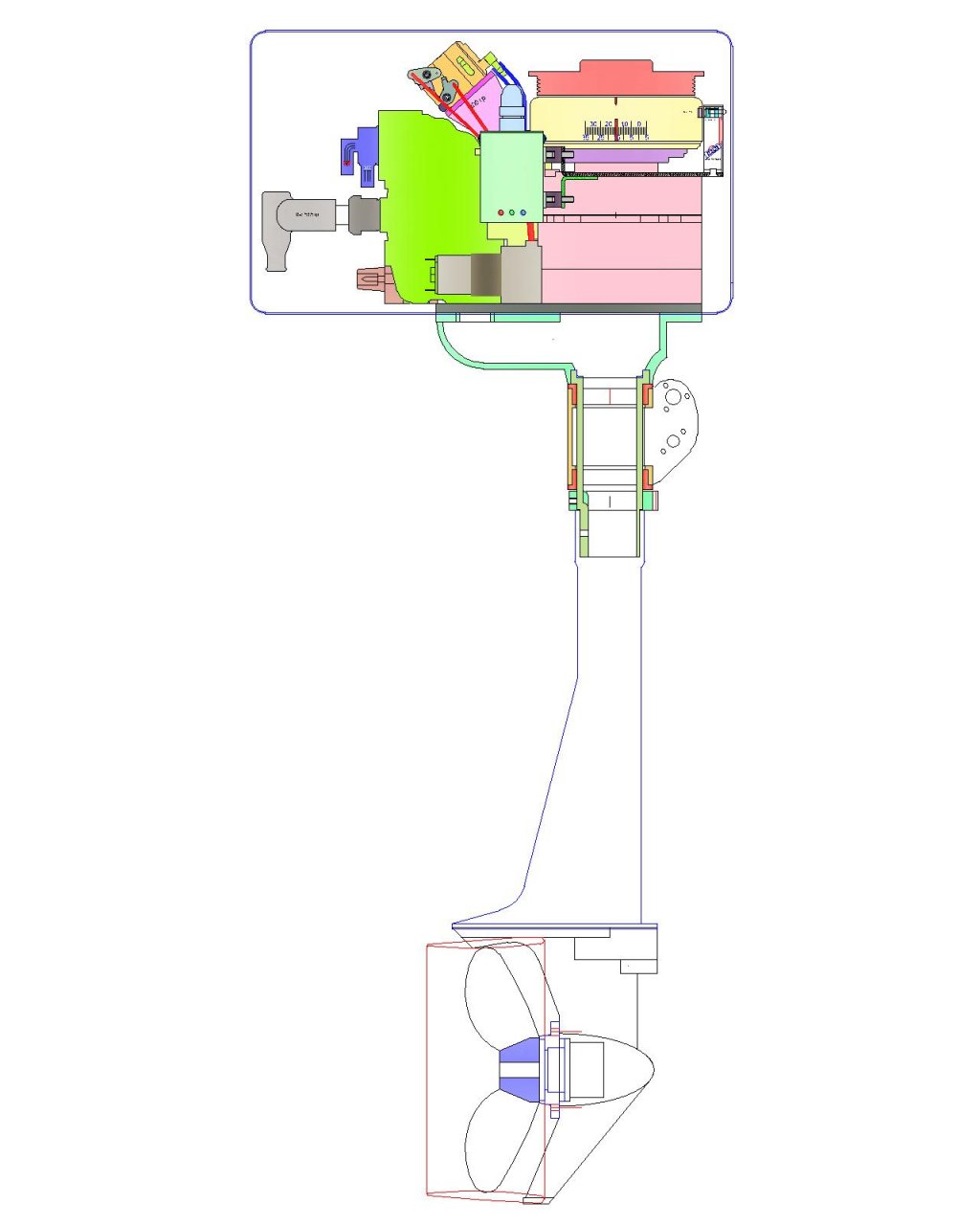

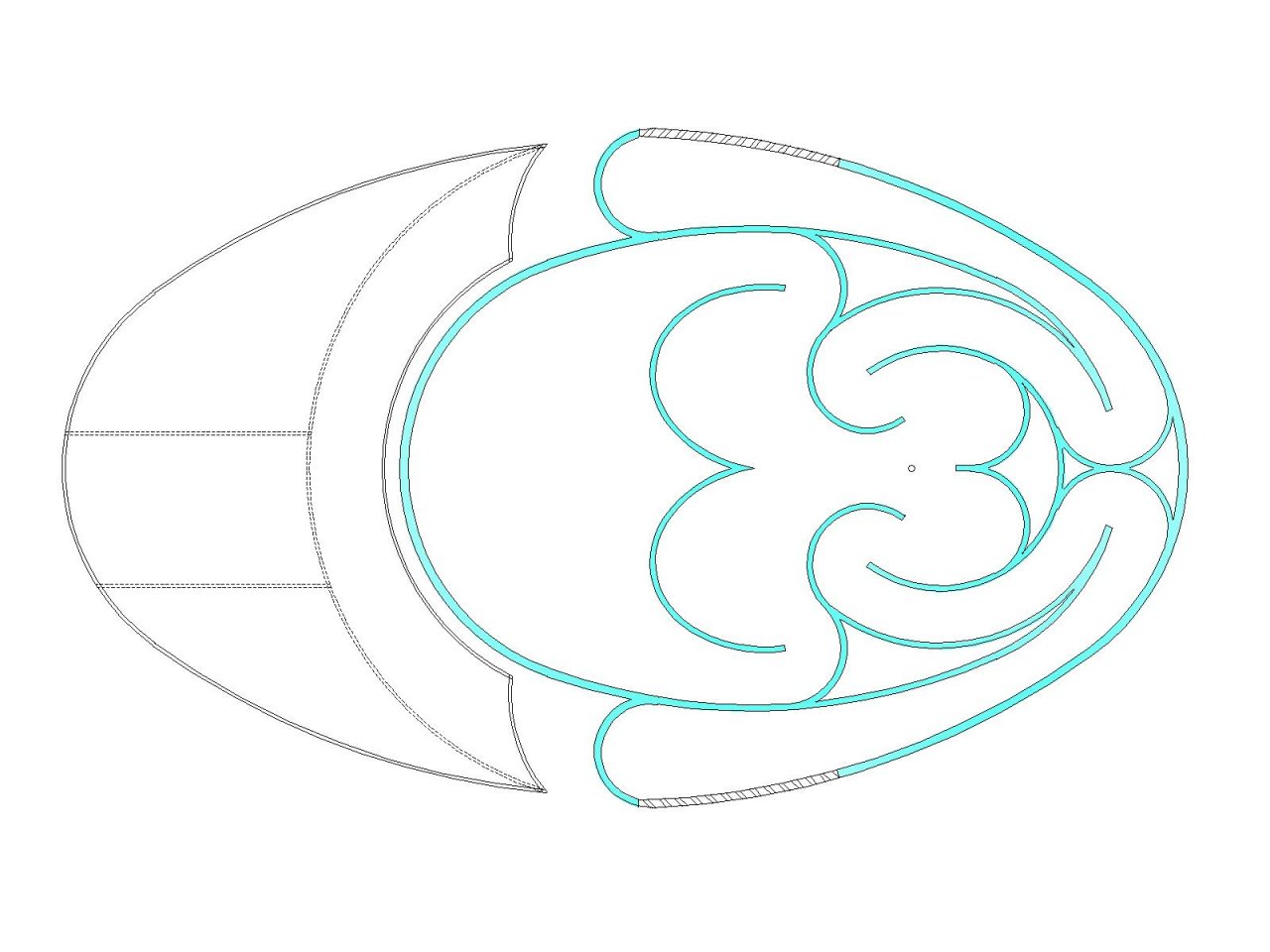

На четвертом снимке изображен вид сверху на глушитель впуска (зелёный справо) и предпологаемый бензобак (слева)

Последнее редактирование:

Алексей 63

капитан 1-го ранга
Регистрация
16.02.2018
Сообщения
5 346
Карма
2 019
Возраст
51
Город
Жигулевск
Имя
Алексей 63
Лодка
.бриг балтик пвх
Мотор
Ветерок 8М, Ветерок 12(в процессе ремонта)
Игорь, до окончания работ много ещё? Хоть пару фото покажи своей работы, а не схемы:oops:. А то на БИС просить будем:dedok:drinks:


Одиссей83

капитан 1-го ранга
Регистрация
28.09.2014
Сообщения
16 749
Карма
2 645
Город
А-Мелентьево
Имя
Андрей
Лодка
Раскладушка- кулас
Мотор
Оса, салют
Работа и задумки — крассава в самом наилучшем смысле этого высказывания. Читаешь как фантастический роман публикуемый по главам в журнале техники молодежи... то есть ждешь каждый номер:))


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Работа и задумки — крассава в самом наилучшем смысле этого высказывания. Читаешь как фантастический роман публикуемый по главам в журнале техники молодежи... то есть ждешь каждый номер:))
Бяки и обманщики! Чего только читать, предлагайте, спорьте, указывайте на ошибки! А то сообщения мне приходят в лучшем случае раз в месяц!


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Игорь, до окончания работ много ещё? Хоть пару фото покажи своей работы, а не схемы:oops:. А то на БИС просить будем:dedok:drinks:
Алексей, мне бы и самому хотелось побыстрее, но завод закрыт был из-за КВ долбанного - раз, два - уже четвёртый месяц занимаюсь самолечением от онкологии 4 стадии (не операбильной). Победил на 95% без химии, лучевой, гормональной. Всё время на это уходило.
Сейчас будет побольше железок.


Одиссей83

капитан 1-го ранга
Регистрация
28.09.2014
Сообщения
16 749
Карма
2 645
Город
А-Мелентьево
Имя
Андрей
Лодка
Раскладушка- кулас
Мотор
Оса, салют
Бяки и обманщики! Чего только читать, предлагайте, спорьте, указывайте на ошибки! А то сообщения мне приходят в лучшем случае раз в месяц!
Как может учащийся 1 курса давать совету академику РАН? Могу только следить за полетом творческой мысли и восторгаться проделанной работой:))


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Как может учащийся 1 курса давать совету академику РАН? Могу только следить за полетом творческой мысли и восторгаться проделанной работой:))
К сожалению и академики подвержены дименции!!!


Одиссей83

капитан 1-го ранга
Регистрация
28.09.2014
Сообщения
16 749
Карма
2 645
Город
А-Мелентьево
Имя
Андрей
Лодка
Раскладушка- кулас
Мотор
Оса, салют

Messerschmitt

капитан 3-го ранга
Регистрация
27.10.2017
Сообщения
548
Карма
105
Возраст
38
Город
Рівне, Україна
Имя
Вано
Лодка
Прогресс 2, BARK BT270, Ветерок-1, ОКА-2 (РЗАА)
Мотор
ЭПЛ-2-У5 , Спутник, Ветерок-8, Москва-М (2 шт), Нептун-23 (2шт)
Игорь давно на форуме не появлялся что-то...
Есть связь с человеком? Позвонить, спросить как жив - здоров ?


I57

гл. старшина
Регистрация
23.04.2019
Сообщения
115
Карма
88
Город
Москва
Имя
Игорь
Лодка
Нерис
Мотор
Салют
Игорь давно на форуме не появлялся что-то...
Есть связь с человеком? Позвонить, спросить как жив - здоров ?
Доброго времени!
Спешу сообщить, что жив! Никуда не пропал- во всяком случае модная болячка обходит стороной, типа зараза к заразе не пристаёт.
Но проблемы есть: борьба с 4 стадией онкологии отнимает не только много времени, но и все деньги. Кажется, что даже Коперфильд не смог бы увязать пеньсию с тратами на лечение, ЖКХ и покушать. А по сему про работы по моторчику пришлось забыть на это время.
Сейчас уже оклемался, т.е. состояние почти "нормального" человека - в июле иду на две недели на байдарках.
По железкам.
Несколько слукавил - кое что всё-таки делаю, но безумно медленно и в основном мелочевка не связанная с заводом.
Надеюсь в скором времени выложить новшества.
И большое спасибо за внимание! Чертовски приятно!
P.S. Вообще то существует личка.:lodka_2:


Кирюха

капитан 2-го ранга
Регистрация
01.03.2013
Сообщения
1 209
Карма
251
Город
Архангельская область Двинской Березник!
Имя
Кирилл
Лодка
Воронеж, Неман-1, Казанка(ранняя)
Мотор
Моторов куча, но Привет-22 ЛУЧШИЙ!!!
Выздоравливайте, наш дорогой инженер!!! Очень жду продолжения!!!

Вверх Снизу
