Да, интересно.


Msmer54

капитан 3-го ранга
Регистрация
30.08.2011
Сообщения
855
Карма
40
Город
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Вопрос к знатокам.
Про высоковольтные катушки ТЛМ, как у них с надежностью, какие лучше ставить?
ТЛМ-1(большие с незамкнутым сердечником)и ТЛМ-2(маленькие). Скопилось и тех и тех много. У ТЛМ-1 должна быть лучше искра, но они габоритные.


Георг Ом

капитан 1-го ранга
Регистрация
01.07.2016
Сообщения
2 622
Карма
382
Возраст
40
Город
Богородск
Имя
Юрий
Лодка
Есть Прогресс-2, Романтика, Ока-2 РЗАА, была Малютка-2
Мотор
Вихри, Ветерок-8, ЛМ-1, Чайка, Кама и немного самопалов
Большие катушки для контактной системы, а маленькие под электронную тиристорную.


cxem8

ст. матрос
Регистрация
21.11.2019
Сообщения
42
Карма
5
Город
Октябрьск
Имя
Сергей
Лодка
Обь М
Мотор
Нептун-23

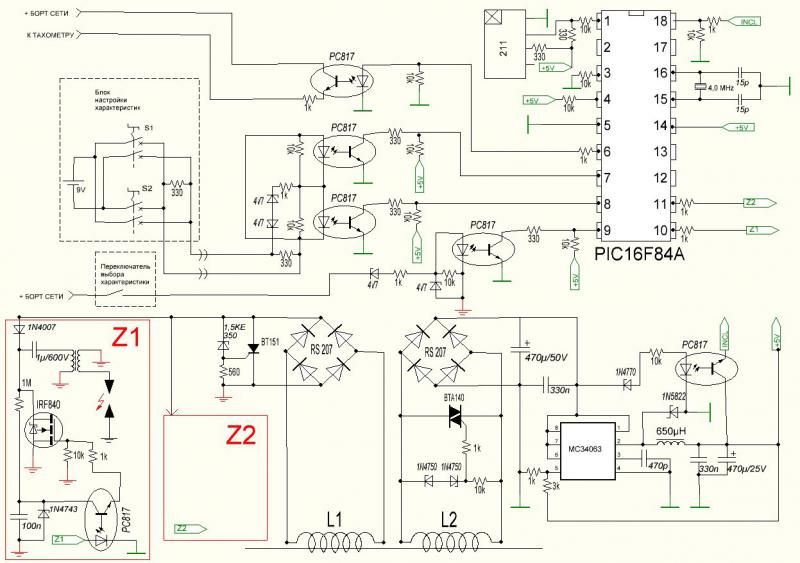

Всем привет! Собрал схему с 7 стр (схема полностью), а там PIC16F84A. А прошивки все далее идут под 628. Верно что сами контроллеры не взаимозаменяемы с одной и той же прошивкой?


Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
3 984
Карма
253
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
Да, не взаимозаменяемы.


Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
263
Карма
11
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Поищи в публикациях на этой ветке прошивку под 84й пик , а есть и для 84 и 628 без кварца. Смотреть надо с 8й страницы.


cxem8

ст. матрос
Регистрация
21.11.2019
Сообщения
42
Карма
5
Город
Октябрьск
Имя
Сергей
Лодка
Обь М
Мотор
Нептун-23
Поищи в публикациях на этой ветке прошивку под 84й пик , а есть и для 84 и 628 без кварца. Смотреть надо с 8й страницы.
Ссылки не работают на 84. Придется купить 628, вместо 10,11 ног выходы пустить на 11, 12. Убрать кварц с кондерами.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 866
Карма
957
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
У меня без кварца угол гулял на 3-4 градуса, при изменении температуры от чуть ниже нуля до подкапотной при прогреве двигателя, поменял керамический конденсатор на плёночный, стало +/- 1 градус, но всёравно свербило в труднодоступном месте, поставил кварц, он от температуры не гуляет.
Правда это было на машине, лодочные моторы редко при сильных морозах ходят.


cxem8

ст. матрос
Регистрация
21.11.2019
Сообщения
42
Карма
5
Город
Октябрьск
Имя
Сергей
Лодка
Обь М
Мотор
Нептун-23
Возможно если поставить PIC16F628A-I/P c температурой работы до -40, можно будет использовать внутренний кварц. Интересно на сколько изменится угол если датчиком управлять магнитами маховика?


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 866
Карма
957
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Дык у них нет внутреннего кварца, есть встроенный RC генератор, но тогда конденсатор нужен с нулевым ТКЕ, как вариант поискать советские трубчатые КТ, они есть с отрицательным и положительным ТКЕ, выруливает, но габаритисто.
Если программа написана под лепестки в 60 градусов, то может вообще не работать как задумано.


Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
263
Карма
11
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Возможно если поставить PIC16F628A-I/P c температурой работы до -40, можно будет использовать внутренний кварц. Интересно на сколько изменится угол если датчиком управлять магнитами маховика?
Нет внутри кварца, есть встроенный тактовый генератор. Прочитайте ветку хотя бы до 45й страницы и определитесь что вы хотите. Там все варианты прописаны, сам читал и перечитывал если что то не понятно.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
3 984
Карма
253
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 866
Карма
957
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Контроллер и программа нипричём, RC генератор по даташиту имеет разбег по частоте в один процент, а при изменении температуры ширпотребные керамические конденсаторы плавают процентов на 10 запросто.


Георг Ом

капитан 1-го ранга
Регистрация
01.07.2016
Сообщения
2 622
Карма
382
Возраст
40
Город
Богородск
Имя
Юрий
Лодка
Есть Прогресс-2, Романтика, Ока-2 РЗАА, была Малютка-2
Мотор
Вихри, Ветерок-8, ЛМ-1, Чайка, Кама и немного самопалов
Встроенные в контроллеры RC-генераторы имеют приличный температурный дрейф. При изменении температуры от 0 до 70 градусов уход частоты до 10 % запросто. Просто же разбег по частоте от экземпляра к экземпляру не более 1% при комнатной температуре.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 866
Карма
957
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Я и говорю, что для вольтметров, кухонных таймеров, управления светодиодами и прочим, кварц не нужен, а там где нужна повышенная точность временнЫх интервалов, кварц обязателен.


Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
263
Карма
11
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э

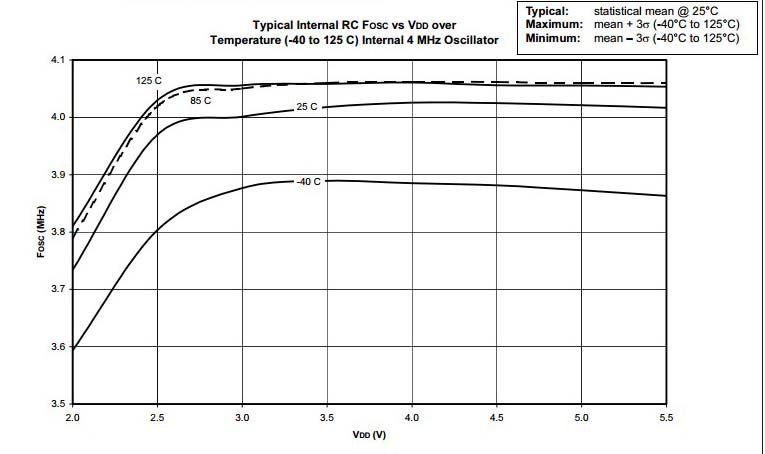

Нестабильность тактовой частоты МК от температуры что выкладывал Алексей.
168259


Георг Ом

капитан 1-го ранга
Регистрация
01.07.2016
Сообщения
2 622
Карма
382
Возраст
40
Город
Богородск
Имя
Юрий
Лодка
Есть Прогресс-2, Романтика, Ока-2 РЗАА, была Малютка-2
Мотор
Вихри, Ветерок-8, ЛМ-1, Чайка, Кама и немного самопалов
График красивый с дрейфом всего в 1 %, но если задуматься, то на графике есть температура -40 и +125, что соответствует даже не индустриальной версии контроллера, а скорее милитари. Коммерческая версия гарантированно работает либо 0+85, либо -25+85. Собственными глазами видел на контроллерах коммерческой серии дрейф почти под 10% при питании 3,3 Вольта.


cxem8

ст. матрос
Регистрация
21.11.2019
Сообщения
42
Карма
5
Город
Октябрьск
Имя
Сергей
Лодка
Обь М
Мотор
Нептун-23
Все еще есть желание реализовать проект Андрея. Собрал схему на PIC16F628A-I/P. Нарисовал печатную плату на 2 канала, сделал отдельно контакты под датчик холла. Стоят 2 светодиода по 1 и 2 ножках. Плата собрана, датчик ss441. Закрепил как здесь https://forum.motorka.org/threads/2519/post-137382.
Прошивку брал 2C628_1 (1). Питание на контролере 4.96в (12 вольт после моста на mc34063). Импульсы на 11 выводе при просаде на 1 ножке где то 20-30мВ. Частоту померить нечем. Попробовал на 12В движок закрепить пластину, а на один край закрепить ниодимовый магнит. Датчик четко отрабатывал просадку. Но почему импульсы такие малые? Амплитуда их около 5В должна быть?

Последнее редактирование:

Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
263
Карма
11
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
По моему 10к надо подключить на общий. Прошивка эта вроде для искры в оба цилиндра.


cxem8

ст. матрос
Регистрация
21.11.2019
Сообщения
42
Карма
5
Город
Октябрьск
Имя
Сергей
Лодка
Обь М
Мотор
Нептун-23
Да на оба. У меня датчик подключен так: +5в через 10к на 1 ногу мк и на + датчика, управляющий вывод на 1ногу, земля.


Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
263
Карма
11
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
С выхода ДХ через 1к на 1 ногу и подтягивающий резистор 10к с общего на 1 ногу. Вроде так. Прога начинает работать с перепада импульса от ДХ с высокого уровня в низкий. Если 10к сидит на +5В то это напряжение будет поддерживать высокий уровень на 1 ноге. У меня другая прошивка (I) для каждого цилиндра своя искра.

Последнее редактирование:

cxem8

ст. матрос
Регистрация
21.11.2019
Сообщения
42
Карма
5
Город
Октябрьск
Имя
Сергей
Лодка
Обь М
Мотор
Нептун-23

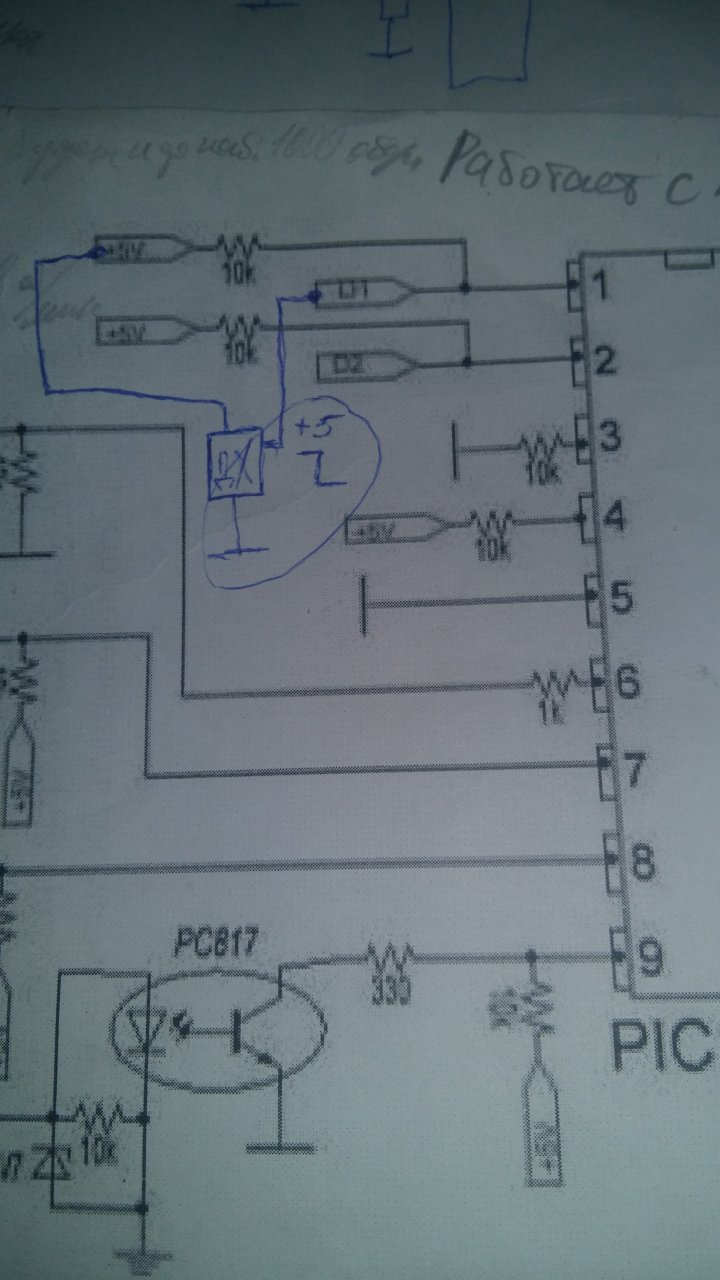

Виталий, я неверно описал Вам подключение датчика. Датчик подключен на +5 и землю. А выход идет на 1 вывод мк и подтянут через 10к на +5в. От магнита садит 1 вывод на землю.171327


Виталий_Киев

лейтенант
Регистрация
09.09.2012
Сообщения
263
Карма
11
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Отдельно проверьте работоспособность ДХ на нагрузку 10к. В не действии магнита ДХ должен выдавать высокий уровень. С проходом магнита уходить в низкий уровень. Если он с защелкой то понадобиться 2 магнита, один должен поднять уровень, а другой опустить.На ветке это все есть и Дарьин выкладывал видио. Как в дальнейшем подключить ДХ к МП я описал ранее. Из схемы что я вижу я ничего не понял, нарисовано не корректно.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 866
Карма
957
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Виталий, а есть какие то данные о наработке микропроцессорного зажигания ?
В смысле глюков процессора.


cxem8

ст. матрос
Регистрация
21.11.2019
Сообщения
42
Карма
5
Город
Октябрьск
Имя
Сергей
Лодка
Обь М
Мотор
Нептун-23
Виталий спасибо что откликнулись! Вообщем датчик работал правильно. а проблема решилась повторным прошиванием. Использовал Pickit 3 соединял блоки шлейфом. Постоянно выдавал ошибку и некорректно стирал. А когда прошил видимо не совсем как надо. Без шлейфа напрямую соединил и все пошло. Искра супер. До этого делал Надежная схема New катушки 8 и 2 тыс витков датчик 150 витков. Здесь тоже катушку на 8000 поставил. Питание на мк с катушек зажигания последовательно соединенных. Заводить не пробовал, только угол выставил.Как все соберу выложу фотки.
