Re: Микропроцессорное зажигание на вихрь

Где то в книжке по вихрям наблюдал что график линейный. Все равно по жопомеру график оптимальный не нарисуешь, нужно делать какой нибудь стенд для мотора


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

Я и не настаиваю на том чтобы мерить жопой, нужно использовать тахометр. Настройку производить в тихую погоду, руль держать прямо, аккуратно подкрадываться к границам раздела диапазонов оборотов, но не пересекать их. Практика показала, что когда опережение близко к оптимальному, погрешность в два-три градуса на вихрь особо не влияет. Выяснилось, что к изменению нагрузки, опережение на вихре чувствительно не сильно, в основном зависит от оборотов. Настройки при средней загрузке вполне достаточно, и замарачиваться с зависимостью от нагрузки совсем совсем не обязательно (это просто у меня руки чешутся). А настроить на ходу без стенда вполне реально- чтобы убедиться в этом надо попробовать. И еще после самостоятельной настройки сами убедитесь в том, насколько неэффективно работает штатное механическое опережение. Часто настраивать (перестраивать) систему нужды нет- настроил и забыл.


Msmer54

капитан 3-го ранга
Регистрация
30.08.2011
Сообщения
863
Карма
71
Город
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Re: Микропроцессорное зажигание на вихрь

Вот что интересно при заводском ОЗУ и при испытании ваших кривых ОЗУ, разница в скорости была зафиксирована? или это не мерилось


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

Msmer54 сказал(а):
Вот что интересно при заводском ОЗУ и при испытании ваших кривых ОЗУ, разница в скорости была зафиксирована? или это не мерилось
Во первых не кривых, а кривой, если вы вникните в тему то поймете, что она (кривая) была у меня одна.


Msmer54

капитан 3-го ранга
Регистрация
30.08.2011
Сообщения
863
Карма
71
Город
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Re: Микропроцессорное зажигание на вихрь

Да ради бога была одна, что к словам прикапываться... Вопрос то не в том сколько кривых, а разница между штатным ОЗУ и вашим.


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

Msmer54 сказал(а):
Да ради бога была одна, что к словам прикапываться... Вопрос то не в том сколько кривых, а разница между штатным ОЗУ и вашим.
В максимальной скорости, мощности, оборотах, при низкой нагрузке разницы почти нет. В других режимах есть, в каких то более значительная, в других менее. Есть небольшая разница в расходе при загруженной лодке. Есть разница в "отклике" на действия дросселем.


Electo

матрос
Регистрация
11.11.2012
Сообщения
7
Карма
2
Город
Тольятти
Имя
Николай
Re: Микропроцессорное зажигание на вихрь

Здравствуйте уважаемый daryinalexej. Могу вас уверить что не только любители водного транспорта но и наземного, ОЧЕНЬ интересуются вашим проектом! Лично мне хочется сделать и установить ваше зажигание (последнюю версию) на мои аппараты (Iron Eagle LBC50 custom, Wheelman Outbeck, ЗИД Пилот 50), и вобще поиск дал понять что очень многие владельцы любого ДВС хотят его улучшить и начинают именно с хорошего зажигания!
Особенно радует и восхищает это ручная настройка непосредственно на ходу! да ещё и 2 независимые характеристики.
Заранее огромное спасибо вам за ваши труды, и ждём с нетерпением схем, прошивок и дальнейших идей!


lapan

капитан-лейтенант
Регистрация
12.11.2011
Сообщения
377
Карма
29
Возраст
40
Имя
Павел
Лодка
ЯНТАРЬ-2 - 2 шт.
Мотор
Было:Нептун-23, Москва-9.5, Москва-М, Москва-12.5, Ветерок-8, гибрид-МосВет. Есть:M9.9, Ветерок 8Э
Re: Микропроцессорное зажигание на вихрь

daryinalexej, какова длительность импулься управления полевиком???


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

lapan сказал(а):
daryinalexej, какова длительность импулься управления полевиком???
0,5 милли секунд.


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

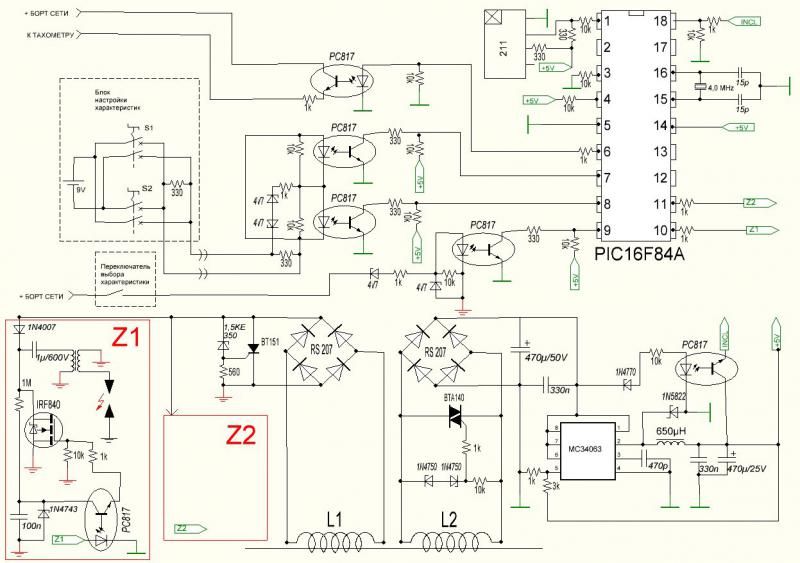

Схема полностью


Вложения

IGOR_M

ст. матрос
Регистрация
07.08.2012
Сообщения
48
Карма
0
Возраст
44
Город
Саратов
Имя
ИГОРЬ
Лодка
ПРОГРЕСС2
Мотор
ВИХРЬ-М
Re: Микропроцессорное зажигание на вихрь

daryinalexej модец!!! Я можно сказать начинающий водомоторник, но схему твою обязательно к вихрю приделаю. И попутный вопрос, нельзя ли 84 пик на 628 поменять, и еще в место кварца внутренний генератор использовать?


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

IGOR_M сказал(а):
daryinalexej модец!!! Я можно сказать начинающий водомоторник, но схему твою обязательно к вихрю приделаю. И попутный вопрос, нельзя ли 84 пик на 628 поменять, и еще в место кварца внутренний генератор использовать?
Можно, но надо немного прогу "переделать".


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

А че 84-ая старуха уже подохла?


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

По просьбе трудящихся, особенно тех кто жутко боится кварцевого резонатора:



Включен внутренний INTRC генератор, частота установлена в 4Mhz. Схема такая же, как на PIC16F84A ЗА ИСКЛЮЧЕНИЕМ- К 15 и 16 ВЫВОДАМ НИЧЕГО ПОДКЛЮЧАТЬ НЕ НАДО, выводы остаются "в воздухе".


Вложения

faziks

ст. матрос
Регистрация
07.09.2012
Сообщения
33
Карма
1
Город
Алтайский край
Имя
юра
Лодка
botmaster310k
Мотор
ветерок
Re: Микропроцессорное зажигание на вихрь

ovchinnikov 1966 сказал(а):
Видно придется для "зимних вечеров" купить Ветерок.Что бы замучить его ,как Нептун с коммутатором..Не мало людей кто может вытравить и спаять плату.Заказать детали можно по инету хоть с Африки.Но "прошить"-практически проблема.Если люди будут покупать детали, то где заказать "прошитую"?Может кто возьмется за рассылку?Просьба выложить "печать" и расположение элементов, (как в приемниках наборах "Юность" в детстве ).И побольше фоток по монтажу, где и какой дх ставить?Какой коммутатор лучше? В общем- вопросы от чайников.
Спасибо.
За Державу приятно, а то одни менеджеры по туризму и юристы.
могу прошить вам пик ,выслать почтой, в личку
есть программатор пиккит 2(Барнаул)


IGOR_M

ст. матрос
Регистрация
07.08.2012
Сообщения
48
Карма
0
Возраст
44
Город
Саратов
Имя
ИГОРЬ
Лодка
ПРОГРЕСС2
Мотор
ВИХРЬ-М
Re: Микропроцессорное зажигание на вихрь

Алексей, спасибо большое за новую прошивку!!! Буду собирать. И есть ли какие еще задумки на ближайшее время по расширению или изменению схемы зажигания? Просто думаю изготавливать плату или пока стоит подождать?


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

Пока оставляю все как есть. Сначала надо посмотреть, как покажет себя последняя схема на практике "откатать" на ней хотя бы пол сезона, а потом двигаться дальше (а на улице уже зима и кроме бочки схема пока ничего не видела). Конечная моя цель- надежный, компактный, универсальный КИТ который можно было бы приспособить почти к любому карбюраторному мотору, ничего не переделывая под его маховиком (цепи питания процессора и заряда конденсатора пока этим условиям не отвечают- схема Вихре-Нептуно ориентированная). Должны быть переключатели 1,2,3-х цилиндровый мотор, и т.д. и т.п. ... Касаемо прошивки для 628, она откатана только в симуляторе, а симуляторы работу внутренних тактовых генераторов не отображают (но при написании слова конфигурации и установки бита отвечающего за частоту перепроверил себя несколько раз), поэтому исполнение схемы в железе на Ваш страх и риск. Все остальное в симуляторе на 628 работает так же, как проверенный и в симуляторе и на практике 84.


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

И еще, я думаю, что все понимают, что для работы датчика дополнительно нужно закрепить два маленьких магнита на "тыльной" поверхности маховика различными полюсами в направлении датчика.


Electo

матрос
Регистрация
11.11.2012
Сообщения
7
Карма
2
Город
Тольятти
Имя
Николай
Re: Микропроцессорное зажигание на вихрь

daryinalexej огромное спасибо вам за ваши труды!!! Я повторю схему и зимой обкатаю её на какомнибуть из своих транспортов.
Если датчик холла не найду, буду использовать оптику.


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

daryinalexej огромное спасибо вам за ваши труды!!! Я повторю схему и зимой обкатаю её на какомнибуть из своих транспортов.
Если датчик холла не найду, буду использовать оптику.
С датчиком холла проблем нет- купите и разломайте любой самый дешевый куллер от видеокарты компа- в последнее время на них именно такие и ставят, на буквы не обращайте внимания, смотрите на цифры, если написано не 211, то сфотайте всю плату куллера со стороны монтажа ДХ и пришлите, я подскажу, как его подключить. Если техника одноцилиндровая просто не ставьте Z2, схема устроена таким образом, что срабатывае при переходе с одного полюса на другой, то есть если на датчик воздействовать полюсом N, то при вторичном воздействии полюсом N искры не будет пока не воздействовать полюсом S, что вызовет искру в противоположном канале( и наоборот). Это означает, что на одноцилиндровой технике так же нужно установить два магнита противоположных полярностей через 180 град ( один магнит будет срабатывать в холостую, но он должен быть). Если магниты в генераторе вашей техники за 360град меняют полярность только два раза, то датчик можно установить внутри генератора.


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
41
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Re: Микропроцессорное зажигание на вихрь

LPB сказал(а):
Универсальный цифровой коммутатор

http://cxem.net/avto/electronics/4-95.php
У меня есть журнал Радиоежегодник с этой схемой на ППЗУ и микросхемах 561 серии. Я выписывал этот журнал до того как появился интернет, микроконтроллеры, процессоры и т.д. в широкой продаже.
В то время я, как и автор этой схемы проектировал всякое "железо" на цифровых ИМС 561 и других серий, долгое мучительное занятие с большим количеством микросхем, большим количеством элементов, и в результате огромной го-ной железкой на выхлопе. Как хорошо, что те времена ушли и все теперь (намного больше чем все) умещается внутри микроконтроллеров в виде их программы. Спасибо, но в прошлом я уже был!!!


Геннич

гл. старшина
Регистрация
19.11.2012
Сообщения
114
Карма
12
Возраст
55
Город
Беларусь,Брестская обл. г.Берёза
Имя
Геннадий
Лодка
мотолодка,самодельная
Мотор
В-8,М-5,М-12.5,Прибой,Нептун23
Привет,Алексей.Просмотрел 3 МПЗ от Japan(хороший бюджет,в любом случае лучше,чем полный дроссель и УОЗ одновременно),на "двухколёсном" + 3кривых,+2function,+IgnMaster,но обе энергозависимые(аккум.) + размер шторки(прорези) и возникают вопросы ,лично у меня,по защите и помехоустойчивости.У вас,на мой взгляд, всё чётко.За это Вам огромное спасибо!Но как подружить вашу схему с В-8 и М-9/10.5/12.5. С зарядкой кондёров понятно-обеспечить накачку мин. за 35-45град (мах УОЗ) до срабатывания датчика,одна-две катушки-не важно.Кстати,если сохранить упр.катушки и схемы упр. тиристорами(транзисторами) под маховиком-получим МПЗ(CDI+PIC) и аварийную CDI с фиксированным УОЗ ценой установленной перемычки-дойти хватит.Как быть с питанием PICа? Думаю включение аккум.12В(эхолот и GPS всегда на борту) перед MC34063 не решит проблему-есть загадочный выход-вход INCL.Что посоветуете?Мои размышления по поводу универсальности KIT(может пригодяться)-если реализовать работу PICа от одного магнита,а 2-ю искру через 180град.(1/2-х цилиндр.) или 2-ю и 3-ю искру через120град(3-х цилиндр) вычислять програмно по последним определённым об/мин-точности определения думаю будет достаточно,а универсальность МПЗ явно увеличится.С уважением,Геннадий.


vlad123

матрос
Регистрация
14.12.2012
Сообщения
12
Карма
0
Имя
Влад
Лодка
Днепр
Мотор
Вихрь,Бийск 45
Добрый день Алексей! Интересно попробовать Ваш проект для 3-х цилиндрового мотора . Возможно ли применить его для ПЛМ "Бийск-45"? В штатной ЭСЗ не предусмотрено изменение УОЗ. На моторе три индукционных датчика расположены ч\з 120град. снаружи маховика, срабатывают поочередно от одного магнита, далее три отдельных канала на тиристорах.С уважением Влад.
