Микропроцессорное зажигание на Вихрь

[Msmer54]

Драйверов специализированных для него я не встречал. Выход идет напрямую с ножек процессора. Вникать даже сам.

Драйверов для I2C их куча PCA9507DP



[Motorix]

Драйверов специализированных для него я не встречал. Выход идет напрямую с ножек процессора. Вникать даже сам.

Драйверов для I2C их куча PCA9507DP

Спасибо за подсказку. Сами использовали? Я по старинке все на rs-485 делаю. Хотя те же цифровые потенциометры, например на преобразователи частоты, по управлению, или громкость в усилителях, с памятью состояния, через I2C цепляю. Но там 18 метров длинны ненужно.
На Ленина что то похожее сейчас нашел. PCA9555DB. Но по моему это не удлинитель. Да и проще протокол переписать чем ждать корпус на заказ. Тем более тут программка то мелкая.



[daryinalexej]

Добрый день. Что не по глазам, термодатчик какой используется?

DS1621 в любом корпусе.

Спасибо.

1 SDA, 2 SCL выводы подтянуть через резисторы 1кОм к 8 VDD выводу в непосредственной близости к этим выводам. 5,6,7 адресные выводы соединить вместе и подключить к 4 GND выводу. 3 Tout оставить в воздухе. Между GND и VDD выводами подключить керамический конденсатор 0,22- 0,33мкФ в близости к выводам.



[daryinalexej]

К блоку МК датчик подключить четырех проводным экранированным кабелем- микрофонный или USB, - питания (GND) датчика с экраном не соединять.



[Msmer54]

Сами использовали?

Да приходилось применять в одном из проборов.



[Msmer54]

1 SDA, 2 SCL выводы подтянуть через резисторы 1кОм к 8 VDD выводу в непосредственной близости к этим выводам. 5,6,7 адресные выводы соединить вместе и подключить к 4 GND выводу. 3 Tout оставить в воздухе. Между GND и VDD выводами подключить керамический конденсатор 0,22- 0,33мкФ в близости к выводам.

Спасибо за уточнение
Пульт подключил как раз через удлинитель USB. Правда с экраном не игрался, как его лучше подключить.



[Msmer54]

PCA9555DB. Но по моему это не удлинитель.

Не удлинитель, это типа что-то расширителя I2c. Я использовал I2C из соображения универсальности. Было около 8 устройств разных на одной шине и при желании легко добавить можно еще н-штук



[daryinalexej]

Спасибо за уточнение
Пульт подключил как раз через удлинитель USB. Правда с экраном не игрался, как его лучше подключить.

А как Вы без экрана систему настраивали?



[Msmer54]

у меня был пульт только на коротком проводе, а сейчас 5м шнур поставил. Но не проверял еще



[daryinalexej]

у меня был пульт только на коротком проводе, а сейчас 5м шнур поставил. Но не проверял еще

Шнур должен быть экранированным, подойдет USB или четырех проводный микрофонный, можно использовать экранированный комуникационный, например CCC-4G. Все "массовые" провода с платы контроллера должны соединяться в одной точке, к этой точке должны быть подключены экраны кабелей датчика и пульта и эта точка должна в едином месте заземляться на железо двигателя. Остальные 4 сигнальных и питающих провода в кабеле ни где экрана и массы касаться не должны.



[daryinalexej]

Кабель типа витая пара использовать нельзя.



[Motorix]

у меня был пульт только на коротком проводе, а сейчас 5м шнур поставил. Но не проверял еще

Шнур должен быть экранированным, подойдет USB или четырех проводный микрофонный, можно использовать экранированный комуникационный, например CCC-4G. Все "массовые" провода с платы контроллера должны соединяться в одной точке, к этой точке должны быть подключены экраны кабелей датчика и пульта и эта точка должна в едином месте заземляться на железо двигателя. Остальные 4 сигнальных и питающих провода в кабеле ни где экрана и массы касаться не должны.

Может еще стоит добавить что экраны тоже должны соединятся с землей ТОЛЬКО в одной точке и не касаться "земли" ни в каком другом месте.
Алексей, ты случайно не смотрел, что происходит с питанием во время искрообразования? Я имею ввиду плату с АКБ.



[daryinalexej]

Не понял



[Виталий_Киев]

Для тахометра купил семисегментный индикатор GNQ-5641BD с интенсивностью свечения 30. Днем плохо видны цифры. Автор рекомендует CF-5461AHO или CD-5461A/B. В поисковике не могу найти о них информацию. Да и купить проблема. Где можно найти о них информацию или чем заменить.?



[Виталий_Киев]

Для тахометра купил семисегментный индикатор GNQ-5641BD с интенсивностью свечения 30. Днем плохо видны цифры. Автор рекомендует CF-5461AHO или CD-5461A/B. В поисковике не могу найти о них информацию. Да и купить проблема. Где можно найти о них информацию или чем заменить.?



[АлександрВ]

Я конечно тут нечего нескажу по теме, меня просто терзает один вопрос. А не проще купить китайский тахометр?



[Motorix]

Я конечно тут нечего нескажу по теме, меня просто терзает один вопрос. А не проще купить китайский тахометр?

Совсем в тебе нет любви к "Искусству".



[Motorix]

Для тахометра купил семисегментный индикатор

[/quote]
Посмотри, про экранчик для тебя написал...

topic10817-200.html#p336282



[Виталий_Киев]

Я конечно тут нечего нескажу по теме, меня просто терзает один вопрос. А не проще купить китайский тахометр?

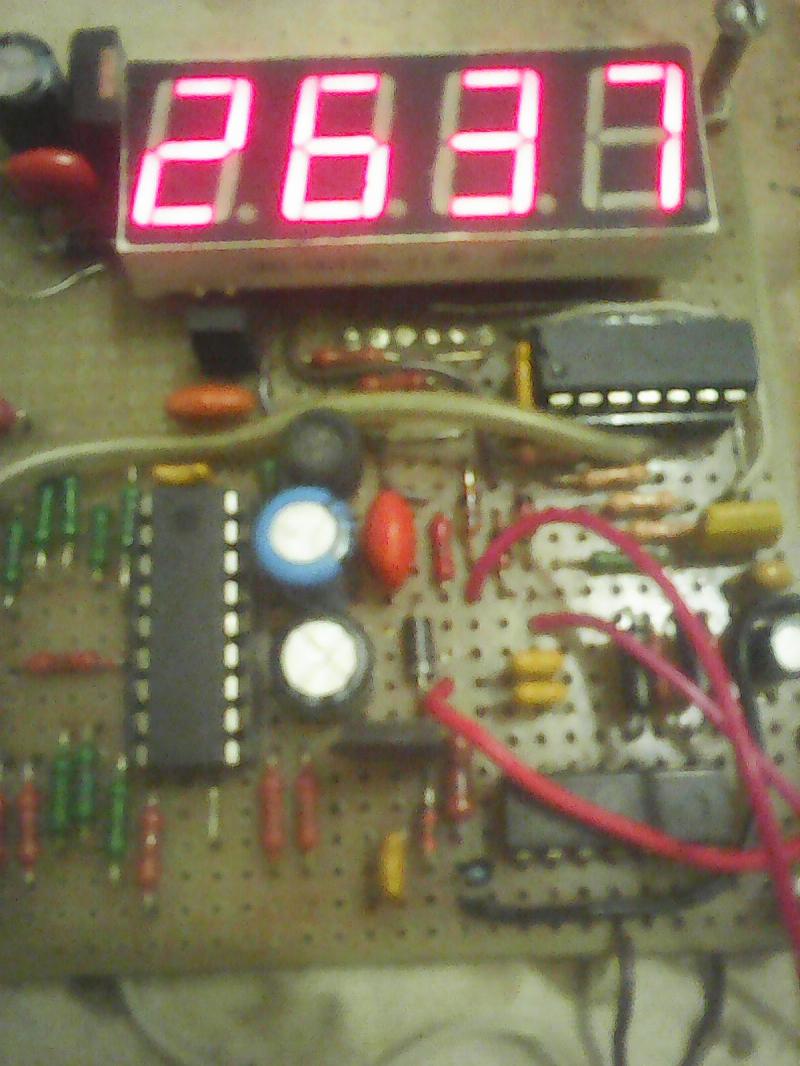

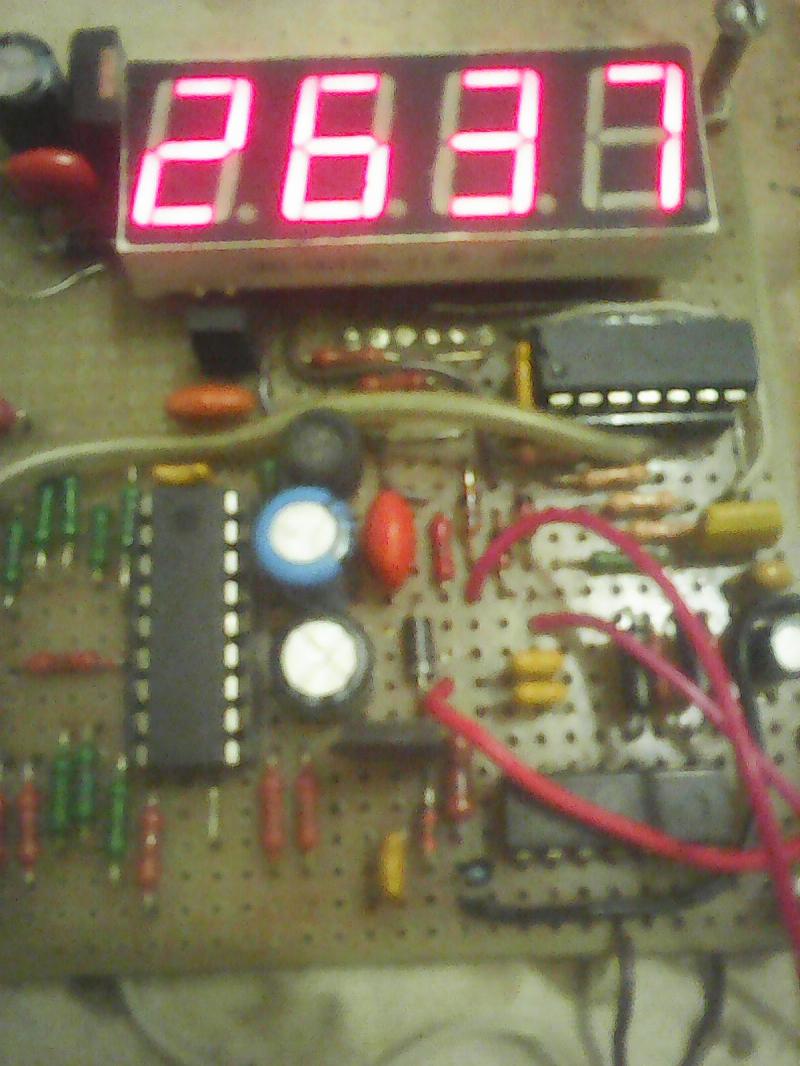

Купить всегда проще но не интересно. Совместил на одной плате регулятор угла Алексея с аналогом БК-06. Вот только индикатор по яркости слабоват.



[Msmer54]

Блятуз, нужно прикручивать и на телефон все параметры мотора.



[Motorix]

Блятуз, нужно прикручивать и на телефон все параметры мотора.

Ты на Андроиде пишешь без конструктора? С листа... Или на иосе?
И наверное уже голубые зубы не в моде. ))) На Wi Fi надо делать. Вот только ты тут разжуй тему про Спай или аппаратный I2C. Точнее начни с миганием светодиодом. А еще перед этим введи в курс про фьюзы.
Когда до спая дойдете, уже сможешь книжку написать... И я смотрю тебя вообще не смутило применение такого индикаторного дивайса для outdoor использования.



[Msmer54]

Чего такого сложного в аппаратном I2C? Там особо думать и не нужно, на то он и аппаратный. Было время когда писал программный I2C на плис. У нас же не видео поток, за чем тут вайфай))) Что-то разжовывать, да же смысла не вижу. Во первых Все уже украдино до нас А во вторых нужно уметь что-то доносить до людей
Если есть интерес берите и читайте.
Не удивило, каждый сам себе злобный буратино.



[Motorix]

Чего такого сложного в аппаратном I2C? Там особо думать и не нужно, на то он и аппаратный. Было время когда писал программный I2C на плис. У нас же не видео поток, за чем тут вайфай))) Что-то разжовывать, да же смысла не вижу. Во первых Все уже украдино до нас А во вторых нужно уметь что-то доносить до людей
Если есть интерес берите и читайте.
Не удивило, каждый сам себе злобный буратино.

Ну вообще то я пошутил... про транспорт... Вопрос был сущностный про Андроид и ИОС.
Почему про wi fi ... он сейчас преобладает по применению и блоки все дешевле и дешевле становятся.



[yoric]

Просьба удалить это topic2519-1100.html#p210042 сообщение, не готово, сырая конструкция, чтоб людей не подводить.



[antonu]

Кто-то ставил зажигание сарумана на вихрь? Могу поделиться разводкой плат оптодатчика (который вместо холла) и платой самого фуоза. Вариант уже опробован на двух вихрях.
