Motorix

капитан 3-го ранга
Регистрация
16 Ноя 2010
Сообщения
820
Благодарности
48
Лодка
Южанка
Мотор
Мерк 15, Вихрь 25, Нептун 23
Ivanvo написал(а):
Меня также интересует рабочая схема. А именно зажигание полностью автономное, то есть без батареи, либо на датчике хола или на индуктивном не столь важно.
Зажигание в данный момент МВ-1 контактное. Где то есть переделанное МБ-2 от Дмитрия. Мотор Вихрь-30.
Заранее спасибо.
Может я вопрос не понял, эти темы чем не подходят?
Кто сам хочет собрать:
topic6542.html
topic8480.html
topic245.html
кто купить хочет

http://zazhiganie.com/
https://vk.com/club112123237


Ivanvo

ст. матрос
Регистрация
12 Сен 2012
Сообщения
46
Благодарности
0
Адрес
РБ, аг. Мотоль
Имя
Иван
Лодка
Ока-1
Мотор
Вихрь-30
Вы не поняли вопроса. Есть схема Дмитрия. Но хочу попробовать микропроцессорное. Под маховик МВ-1.
Начал изучать тему. Ткните в последнюю версию схемы и если была то платы, и конечно прошивок.
Спасибо.

Вариант не заставил себя долго ждать. Обращаюсь к Алексею, заинтересовала последняя версия вашего зажигания а именно со страницы 47. Готов приобрести два зашитых контроллера. Отправите ли вы их в Беларусь? Оплачу переводом WEST UNION.

Регистрация
24 Янв 2015
Сообщения
27
Благодарности
2
Адрес
Искитим
Имя
Алексей
Лодка
Ривера 320ск
Мотор
Ветерок 8м, Москва 10М, Москва 12.5, Johnson 9.9 (1974)
АлВас написал(а):
Для развязки по "земле" и питанию между РІСом и силовой частью CD зажигания. А развязка нужна для уменьшения помех и наводок от высоковольтных проводов на PIC.
Чем можно заменить moc8204 , наша почта как всега посеяла посылку из поднебесной , а у нас найти не могу .


Bmw5579

матрос
Регистрация
23 Сен 2015
Сообщения
15
Благодарности
0
Адрес
Красноярск
Имя
Дмитрий
Лодка
Надувная
Мотор
Вихрь-М (25)
Motorix написал(а):
Bmw5579 написал(а):
Всем привет!
Ребята подскажите, что делать?
Что под маховиком сейчас стоит? Какое зажигание? Можно с фото ответить.
В инструкции сказано МВ-1 :) Сам движок не разбирал еще. Мотор 1981 года выпуска.

Кстати есть полная инструкция для Вихрь-М, Вихрь-30, Вихрь 30Р. Со всеми схемами и пояснениями как разобрать.
Могу отсканировать. :)


Motorix

капитан 3-го ранга
Регистрация
16 Ноя 2010
Сообщения
820
Благодарности
48
Лодка
Южанка
Мотор
Мерк 15, Вихрь 25, Нептун 23
Bmw5579 написал(а):
Motorix написал(а):
Bmw5579 написал(а):
Всем привет!
Ребята подскажите, что делать?
Что под маховиком сейчас стоит? Какое зажигание? Можно с фото ответить.
В инструкции сказано МВ-1 :) Сам движок не разбирал еще. Мотор 1981 года выпуска.

Кстати есть полная инструкция для Вихрь-М, Вихрь-30, Вихрь 30Р. Со всеми схемами и пояснениями как разобрать.
Могу отсканировать. :)
:lol:
Весельчак!
topic10707-275.html#p327622
Грозятся на днях выпустить в широкие массы. Запишись на рабочую схему, может успеешь в первых рядах. Самому, если нет радио мастерской с запасом деталей и кое какого оборудования клепать гораздо дороже будет. Проверено.


АлВас

ст. матрос
Регистрация
12 Мар 2017
Сообщения
41
Благодарности
0
Адрес
Днепр
Имя
Александр
Лодка
Южанка
Мотор
Вихрь-М, Москва-10
aleksey1983 написал(а):
Чем можно заменить moc8204 , наша почта как всега посеяла посылку из поднебесной , а у нас найти не могу .
Я ставлю MOC3052.
С MOC8204 надо быть осторожным. При заявленных 400 вольт, иногда они не выдерживают и 150! :shock:


Bmw5579

матрос
Регистрация
23 Сен 2015
Сообщения
15
Благодарности
0
Адрес
Красноярск
Имя
Дмитрий
Лодка
Надувная
Мотор
Вихрь-М (25)
Ivanvo написал(а):
Вы не поняли вопроса. Есть схема Дмитрия. Но хочу попробовать микропроцессорное. Под маховик МВ-1.
Начал изучать тему. Ткните в последнюю версию схемы и если была то платы, и конечно прошивок.
Спасибо.

Вариант не заставил себя долго ждать. Обращаюсь к Алексею, заинтересовала последняя версия вашего зажигания а именно со страницы 47. Готов приобрести два зашитых контроллера. Отправите ли вы их в Беларусь? Оплачу переводом WEST UNION.
Здравствуйте, получилось у вас что то выяснить??
Мне посоветовали батарейное зажигание. Трансформаторы от скутера Хонда аф-35, коммутаторы тоже от него, индуктивные датчики оттуда же, выпрямитель коммутатор от хонда аф-35.
Но для него нужен аккумулятор, который постоянно требует Зарядки. И если он сядет, никто никуда не поедет.
http://forum.motorka.org/topic244-975.html Обсуждение тут.
В этой теме было зажигание От А.Дарьина, но как я понял в ней есть недостатки и без программатора не разобраться. Да и поддержка снята автором?!
Я понял, что зажигание CDI лучше. Но где его взять- не понял.
Есть ещё вариант купить готовое от Самоделкина. Но для нашего МВ-1 есть какие то непонятные моменты при установке.
Решения пока нет. На днях поеду в магазин посмотрю зажигание от аф-35.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29 Янв 2012
Сообщения
7,164
Благодарности
411
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Только что заезжал Алексей, ни чего не снято :) По мере свободного времени отвечает на вопросы в личке. Просто этих запросов - ну очень много. Да и в работе 7 проектов одновременно. :shock:
По МВ1,поставьте вариант Дмитрия 22 и не нужно ни чего лишнего.


Ivanvo

ст. матрос
Регистрация
12 Сен 2012
Сообщения
46
Благодарности
0
Адрес
РБ, аг. Мотоль
Имя
Иван
Лодка
Ока-1
Мотор
Вихрь-30
Мне только вчера пришли контроллеры еще не собирал микропроцессорное.

Bmw5579 не хотите танцев с бубном найдите нерабочее основание от МБ-2 и собрать схему Дмитрия. Установили незавелся значит поменяли две катушки местами, маховик может быть от МВ-1 проверено.


Виталий_Киев

гл. кор. старшина
Регистрация
9 Сен 2012
Сообщения
138
Благодарности
2
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Вопрос знатокам. Обязательно садить резистор 10к, с которого снимается сигнал на ТАХ, на корпус или можно без последствий подсоединить его на +5в? Дело в том что мой индикатор в симуляторе показывает правильно именно при таком варианте подключения . Можно конечно и через оптопару, но учитывая что оба устройства находятся на одной плате то не вижу смысла если можно решить эту задачу проще.


yoric

капитан 1-го ранга
Регистрация
6 Май 2012
Сообщения
2,314
Благодарности
88
Адрес
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
Схему бы указать. А вообще-то, если устойчиво работает, то и хорошо.


Виталий_Киев

гл. кор. старшина
Регистрация
9 Сен 2012
Сообщения
138
Благодарности
2
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
yoric написал(а):
Схему бы указать. А вообще-то, если устойчиво работает, то и хорошо.

Схема на 628 МК из темы. Я так понимаю, все что работает на вход - садим на +5в, а что на выход - на корпус. Схема устойчиво работает в Протеусе, а как в жизни будет не знаю.


Motorix

капитан 3-го ранга
Регистрация
16 Ноя 2010
Сообщения
820
Благодарности
48
Лодка
Южанка
Мотор
Мерк 15, Вихрь 25, Нептун 23
Виталий_Киев написал(а):
yoric написал(а):
Схему бы указать. А вообще-то, если устойчиво работает, то и хорошо.

Схема на 628 МК из темы. Я так понимаю, все что работает на вход - садим на +5в, а что на выход - на корпус. Схема устойчиво работает в Протеусе, а как в жизни будет не знаю.
Дай ссылку на пост, про какую из схем разговор...


Виталий_Киев

гл. кор. старшина
Регистрация
9 Сен 2012
Сообщения
138
Благодарности
2
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Вот ссылка topic2519-175.html#p51583.
С 6й ноги через 1к импульсы поступают на 10к, что посажен на корпус, далее у меня по схеме эти импульсы через 330 Ом приходят на вход 767го МК на котором собран индикатора угла, оборотов и бортовой сети.


Motorix

капитан 3-го ранга
Регистрация
16 Ноя 2010
Сообщения
820
Благодарности
48
Лодка
Южанка
Мотор
Мерк 15, Вихрь 25, Нептун 23
Виталий_Киев написал(а):
Вот ссылка topic2519-175.html#p51583.
С 6й ноги через 1к импульсы поступают на 10к, что посажен на корпус, далее у меня по схеме эти импульсы через 330 Ом приходят на вход 767го МК на котором собран индикатора угла, оборотов и бортовой сети.

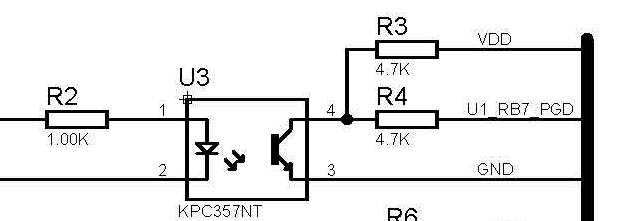

Вообще вот стандартная обвязка ног для твоего случая.


Резистор R2 для 5В должен быть на 560 OM. Вместо оптопары можешь поставить транзистор.
Зачем импульсы передаешь? Заново расчет тахометра для вывода на индикатор сделал? :)


Вложения

Виталий_Киев

гл. кор. старшина
Регистрация
9 Сен 2012
Сообщения
138
Благодарности
2
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Я задал простой вопрос. Не выйдет со строя МК если я 10к посажу не на корпус, а на +5в? То что можно подключить через оптопару и как это сделать я знаю.


Motorix

капитан 3-го ранга
Регистрация
16 Ноя 2010
Сообщения
820
Благодарности
48
Лодка
Южанка
Мотор
Мерк 15, Вихрь 25, Нептун 23
Виталий_Киев написал(а):
Я задал простой вопрос. Не выйдет со строя МК если я 10к посажу не на корпус, а на +5в? То что можно подключить через оптопару и как это сделать я знаю.
:)
Ты очень любезен в своих сообщениях и придерживаешься дружелюбного тона.
Пусть тебе специалисты ответят.
Я столько не знаю сколько ты. я в протеусах давно не моделирую. :)
Ты просто так красиво написал и про бортовую сеть так же упомянул... что по сравнению с проделанной тобой работой этот вопрос... что академика спросить про 6*6=?
Да уж...


Bmw5579

матрос
Регистрация
23 Сен 2015
Сообщения
15
Благодарности
0
Адрес
Красноярск
Имя
Дмитрий
Лодка
Надувная
Мотор
Вихрь-М (25)
Ivanvo написал(а):
Мне только вчера пришли контроллеры еще не собирал микропроцессорное.

Bmw5579 не хотите танцев с бубном найдите нерабочее основание от МБ-2 и собрать схему Дмитрия. Установили незавелся значит поменяли две катушки местами, маховик может быть от МВ-1 проверено.
Здравствуйте, получилось у вас что то собрать??
Сколько задаю вопросы, все куда то отправляют.. а я на ютубе нашёл видео от Дмитрия22, о том что лучше использовать новую схему, где теристоры не горят.
И коментарий от него же про "схему-3", говорит она на высоких оборотах глючит.
Уже запутался.
Нашёл topic6542-75.html вот тут сборку схемы от Дмитрия22, но там с одной катушкой.
И не описано нигде, что именно заказывать/покупать в магазине?
И Сам Дмитрий22 говорит, что "новая схема" только с фиксированным углом опережения.
https://youtu.be/cCB0XlMNIvE
А я ищу микропроцессорное решение. Например от Алексея. Но без аккумулятора.
Говорят можно использовать схему от Тохатсу?

Что у вас получилось выяснить???
Если есть конкретное решение, прошу, расскажите пожалуйста подробно, с чего начать и где?
Запутался я уже! И никто не отвечает.


yoric

капитан 1-го ранга
Регистрация
6 Май 2012
Сообщения
2,314
Благодарности
88
Адрес
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2

владимир 65

капитан 3-го ранга
Регистрация
25 Окт 2012
Сообщения
555
Благодарности
27
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
Bmw5579 написал(а):
Ivanvo написал(а):
Мне только вчера пришли контроллеры еще не собирал микропроцессорное.

Bmw5579 не хотите танцев с бубном найдите нерабочее основание от МБ-2 и собрать схему Дмитрия. Установили незавелся значит поменяли две катушки местами, маховик может быть от МВ-1 проверено.
Здравствуйте, получилось у вас что то собрать??
Сколько задаю вопросы, все куда то отправляют.. а я на ютубе нашёл видео от Дмитрия22, о том что лучше использовать новую схему, где теристоры не горят.
И коментарий от него же про "схему-3", говорит она на высоких оборотах глючит.
Уже запутался.
Нашёл topic6542-75.html вот тут сборку схемы от Дмитрия22, но там с одной катушкой.
И не описано нигде, что именно заказывать/покупать в магазине?
И Сам Дмитрий22 говорит, что "новая схема" только с фиксированным углом опережения.
https://youtu.be/cCB0XlMNIvE
А я ищу микропроцессорное решение. Например от Алексея. Но без аккумулятора.
Говорят можно использовать схему от Тохатсу?

Что у вас получилось выяснить???
Если есть конкретное решение, прошу, расскажите пожалуйста подробно, с чего начать и где?
Запутался я уже! И никто не отвечает.
Дмитрий, делай "Новую схему" она рабочая. С механическим опережением она работает, ты не правильно понял.


Msmer54

капитан 3-го ранга
Регистрация
30 Авг 2011
Сообщения
808
Благодарности
27
Адрес
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Добрый день. Что не по глазам, термодатчик какой используется?


daryinalexej

капитан 3-го ранга
Регистрация
28 Июл 2012
Сообщения
784
Благодарности
45
Адрес
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Msmer54 написал(а):
Добрый день. Что не по глазам, термодатчик какой используется?
DS1621 в любом корпусе.


Msmer54

капитан 3-го ранга
Регистрация
30 Авг 2011
Сообщения
808
Благодарности
27
Адрес
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
