РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
Виталий_Киев зеркально мыслим.

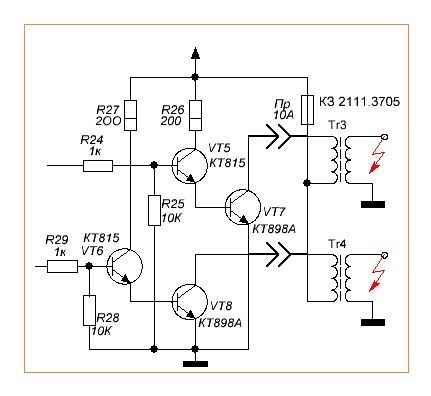

я так нарисовал и катуху двурогую хочу.красным выделил, это нужно? или исключить и на корпус?


Вложения

Виталий_Киев

ст. лейтенант
Регистрация
09.09.2012
Сообщения
326
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Роберт,я не силен в схемотехнике по этому и обратился за помощью.Наши схемы несколько отличаются.У нас по разному подключены ТЛМы.Меня интересует именно такое включение, что на моей схеме, для простого перехода в режим CDI в случае аварийной ситуации с МК.Так же меня интересует использование родных ТЛМов.Для Вас у меня есть рабочая схема.Сигнал с МК подается через диод.


Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 665
Карма
552
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Нет, не одноразовый, долгоиграющий.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

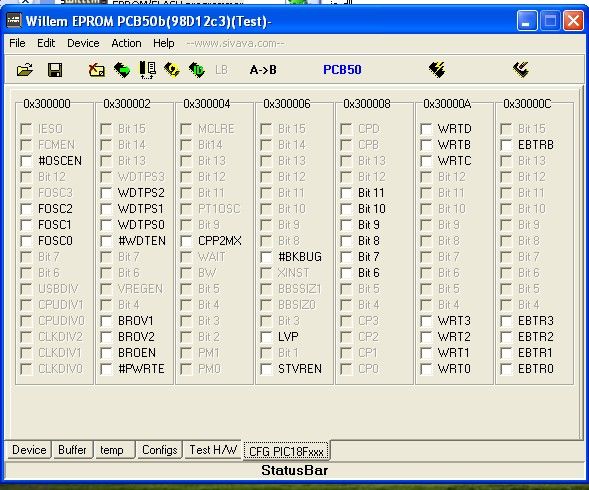

если я правильно определил, то это фьюзы. помогите раставить галочки. и те ли это фьюзы для данного МК. выбрал этот МК а внизу CFG PIC18Fxxx, это смутило.


Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 665
Карма
552
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25

РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
МК пока нет, может пройдет опознование микросхемы, высветятся другие фьюзы. подождем.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
yoric сказал(а):
контакты topic2519-800.html#p140517 100ом-2Вт 220ом-1Вт остальные хоть 0.125
а эти сопротивления правильно подсчитаны. два ватта громоздкое сильно. может оптрон при меньшем токе откроется? я тут даташит скачал, но пользоваться , увы.
PDF не разрешен на форуме. скачайте с интернета , посмотрите пожалуйста.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 665
Карма
552
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Да я его наизусть знаю, даташит этот)) Для оптрона 300 Ом самое то при 12В, ну можно 220 Ом до 1К/0.25Вт увеличить (совместно с уменьшением 0.22мкФ до 47нФ), а 100 Ом для более-менее приличного тока через контакты, а то любая соринка-пылинка-масляная плёнка контакт нарушит. При родной схеме ток через контакты поболее будет, они самоочищаются, а при малом не будут. Так что его не трогать. Всё продумано :)


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
yoric спасибо. доходчиво и понятно. бум покупать МС.
так между делом (я понимаю, что можно погуглить) схемку бы генератора прямоугольных импульсов с рег. частотой, чтоб проверить работоспособность конструкции.


AL19

мичман
Регистрация
02.02.2013
Сообщения
179
Карма
2
Город
Томск/Северск
Имя
Александр
Лодка
СМАРТ 290
Мотор
HANGKAI 3.5
РобертНСК
Можно попробовать что ни будь из этого, но скажу сразу что я их не собирал.

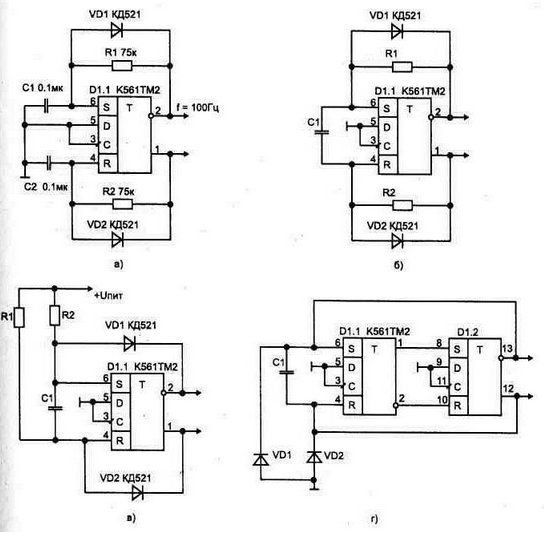

Рис1.36 Симметричные мультивибраторы
а) на RS триггере с двумя конденсаторами, б) с одним конденсатором,
в) с резисторами соединенными с источником питания, г) на двух RS
триггерах
Симметричный мультивибратор можно выполнить на основе RS-триггере,
рис 1.36. Вариант схемы на рис 1.36в позволяет резисторы R1 и R2 выбирать
более низкоомными, потому что диоды разделяют цепь заряда от выходов
триггера. Вторым преимуществом этой схемы является то, что она позволяет
легко и независимо регулировать в определенных границах период и
скважность генерируемых импульсов. Скважность можно регулировать
линейно, если R1 и R2 объединить в один потенциометр, а период - если
общий конец R1 и R2 соединить с источником питания через потенциометр.


Вложения

Виталий_Киев

ст. лейтенант
Регистрация
09.09.2012
Сообщения
326
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
РобертНСК сказал(а):
yoric спасибо. доходчиво и понятно. бум покупать МС.
так между делом (я понимаю, что можно погуглить) схемку бы генератора прямоугольных импульсов с рег. частотой, чтоб проверить работоспособность конструкции.

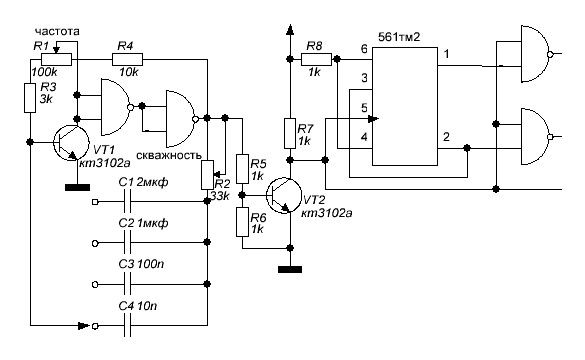

Вот таким пользуюсь. Нашел на сайте "Блок зажигания на микроконтроллере"


Вложения

AL19

мичман
Регистрация
02.02.2013
Сообщения
179
Карма
2
Город
Томск/Северск
Имя
Александр
Лодка
СМАРТ 290
Мотор
HANGKAI 3.5

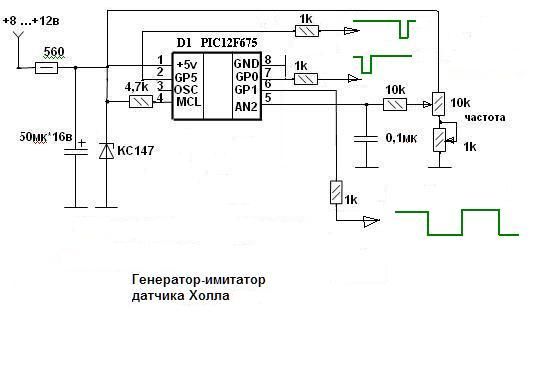

Виталий_Киев
РобертНСК сказал(а):
на PICе интересней.
Мне также интересен этот вариант.
И такие вопросы, а верхние 2 выхода сдвинуты один относительно второго на какую величину?
и сдвиг постоянный или меняется с изменением частоты?


Виталий_Киев

ст. лейтенант
Регистрация
09.09.2012
Сообщения
326
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Сдвиг 180 градусов и остается неизменным со скважностью,если мне память не изменяет,1 к 3.
Автор - Шкильменский Владимир.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
Виталий_Киев сказал(а):
РобертНСК сказал(а):
Виталий_Киев.это опять прошивку где брать?
Вот и прошивка
чет я архивчик открыл и мне непонятно. какая из них прошивка, где фьюзы. а есть ссылка на оригинал, почитать, чтоб тебя вопросами не загружать.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 665
Карма
552
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Прошивка .hex, фьюзы внутри


AL19

мичман
Регистрация
02.02.2013
Сообщения
179
Карма
2
Город
Томск/Северск
Имя
Александр
Лодка
СМАРТ 290
Мотор
HANGKAI 3.5
О!!! это полный проект в протэусе, можно посмотреть как работает не собирая схему.
А я скачал архив, а во внутрь и не заглянул.


Виталий_Киев

ст. лейтенант
Регистрация
09.09.2012
Сообщения
326
Карма
19
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
РобертНСК сказал(а):
yoric сказал(а):
Прошивка .hex, фьюзы внутри
т.е в программаторе, открыть файл, фьюзы сами раставятся?

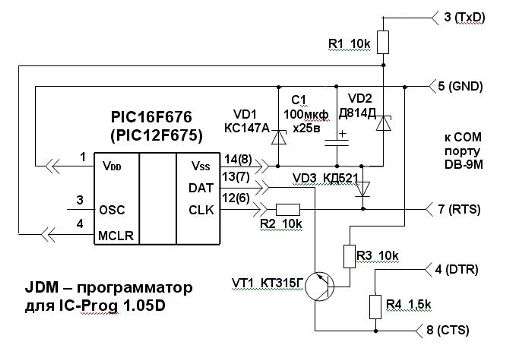

Главное сохранить собственную калибровку вашего экземпляра МК которая находится в конце памяти.Я сам впервые программировал МК и все получилось с первого раза.Вот схема программатора.
Удачи.


Вложения
