Микропроцессорное зажигание на Вихрь

[AL19]

РобертНСК
Я делал без оптопар. Что интересует? Схема на 13 стр.



[РобертНСК]

подскажите как подружить родные контакты вихря со схемой автора.



[AL19]

подскажите как подружить родные контакты вихря со схемой автора.

Возможности подружить контакты рассмотрены на предыдущей странице.
Я хотел сказать что делал без развязок по питанию и работает. Но из производственной практики знаю, большинство приборов которые измеряют температуру, схемы разрабатываются
с гальванической развязкой.



[Виталий_Киев]

У автора на вход приходит меандр,а прерыватель открывается на короткое время. По этому без триггера не обойтись.



[AL19]

У автора на вход приходит меандр,а прерыватель открывается на короткое время. По этому без триггера не обойтись.

Можно прошивку для 2 датчиков использовать, Юра писал как это сделать, тогда не надо тригера.



[РобертНСК]

AL19 Уважаемый, ну ткни носом. это где?

Можно прошивку для 2 датчиков использовать, Юра писал как это сделать, тогда не надо тригера.



[AL19]

AL19 Уважаемый, ну ткни носом. это где?

Можно прошивку для 2 датчиков использовать, Юра писал как это сделать, тогда не надо тригера.

topic2519-175.html#p51583
Вот здесь под номером 1 схема, а чють выше написано прошивка + то что предложил Юра.



[РобертНСК]

Я хотел сказать что делал без развязок по питанию и работает

вот это я и пытал.

У автора на вход приходит меандр,а прерыватель открывается на короткое время. По этому без триггера не обойтись.

Можно прошивку для 2 датчиков использовать, Юра писал как это сделать, тогда не надо тригера.

ну бля тупой. я. двадцать раз перечитал страницу.про меандр не нашел. он (автор) что в прошивке заложил короткий импульс от контактов.



[AL19]

.

он (автор) что в прошивке заложил короткий импульс от контактов.[/quote]

Длительность импульса не играет роли, контроллер работает по перепаду с высокого уровня на низкий ( но это справедливо только для прошивки для 2 датчиков).



[yoric]

Запутали человека Роберт, делай с оптронами, лишними не будут (по крайней мере не помешают), а 7805 развяжи по входу и по выходу дроссельками по 100-200мкГн. Глядишь, найдёшь или починишь маховик, проще будет на датчики с контактов перейти. Ну или по Александру. Зазор в контактах поменьше, например 0.1мм, не обязательно одинаковый, лучше пусть одинаково относительно ВМТ размыкаются.

Какой меандр? У меня два оптодатчика через 180*, на внешнем диаметре маховика шторка шириной 1см. Чуете скважность? То-то же)) Я думал, что и под один датчик так же.



[РобертНСК]

Я думал, что и под один датчик так же.

я тоже так думал, а оно вон как.

Глядишь, найдёшь или починишь маховик, проще будет на датчики с контактов перейти.

нет однозначно контакты.я писал, что натрахался и с намагничиванием и с установкой дпкв.

Длительность импульса не играет роли, контроллер работает по перепаду с высокого уровня на низкий ( но это справедливо только для прошивки для 2 датчиков).

значить будем делать эту. в конце концов поставим два канала на ТЛМ, благо есть. но если применять двурогую катуху, могу ли я (как советовалyoric через диоды (анодом к выходу PICа) обьеденить их в одну точку?

контроллер работает по перепаду с высокого уровня на низкий ( но это справедливо только для прошивки для 2 датчиков)

значить мне нужна инверсия. ставим оптопару по советуyoric и не делаем "раздельного" питания по совету AL19. ДОЛЖНО РАБОТАТЬ ?



[AL19]

В прошивке для одного датчика шторка должна быть длинной в 180 гр. Работает контроллер примерно так, при приходе спада он ждет подъема (который приходит через 180 гр.) затем он ждет спада, и так все идет по кругу. A время, которое проходит от спада до подъема и от подъема до спада ( вторая половина хода) используется для расчета опережения.



[yoric]

Роберт, делай по первому варианту тогда, должно работать.



[AL19]

Роберт ты соедини все схемы воедино как ты это для себя представляешь и выложи чтобы было наглядно, может что еще всплывет.



[РобертНСК]

это для меня проблематично, с компом большой дружбы нет. возраст не тот. НО я попробую.
AL19 ты красиво рисуешь на компе, может под пивко в свободное время, начертиш, что нужно, целиком, и мы будем твой рисунок править. время терпит, снег уже сегодня у нас в Завьялово шел.

В прошивке для одного датчика шторка должна быть длинной в 180 гр. Работает контроллер примерно так, при приходе спада он ждет подъема (который приходит через 180 гр.) затем он ждет спада, и так все идет по кругу. A время, которое проходит от спада до подъема и от подъема до спада ( вторая половина хода) используется для расчета опережения.

а это вобще не понятно. я фотки в теме видел, там "шуруп" сверху в маховик вкручен какие

шторка должна быть длинной в 180 гр.

, а с датчиков от кулера я думал что от магнитов маховика работает. сам запутался и вас з.....бал.

Роберт, делай по первому варианту тогда, должно работать.

извини это по какому, давай четкую ссылку, как ты умееш (не нашел смайлика, где колобок на коленках стоит)
надобы добить этот вариант с контактами. не одному мне наверное интересно.



[yoric]

Вот так topic2519-800.html#p140661
контакты topic2519-800.html#p140517 100ом-2Вт 220ом-1Вт остальные хоть 0.125
начальное сообщение topic2519-175.html#p51583
прошивка download/file.php?id=15655
схема download/file.php?id=11936

Контакты на входы PIC, выходы через диодики на тиристор, а можно и по схеме Александра download/file.php?id=13509, но там другая прошивка нужна.

Не по теме: грибы есть в Завьялово, если не секрет? А на островах?



[AL19]

РобертНСК
topic2519-825.html#p141001
Здесь я описал теорию работы контроллера для зажигания с одним датчиком, как я ее понимаю, может Алексей и поправит.
А моя самоделка работает именно от одного магнита и двух датчиков холла расположенных один напротив другого и срабатывающих в верхней и нижней мертвой точках.



[yoric]

Я думал, это точно известно, что шторка 180* с одним датчиком. Но ведь теоретически ничто не мешает контроллеру отсчитывать свои дела от коротких провалов в ноль? Мало ли что индуктивный датчик от родных магнитов выдаёт меандр. Скорее всего так и есть, но последнее слово за автором))



[AL19]

Юра, так не получится
topic2519-650.html#p125265
Здесь Алексей сказал свое веское слово



[daryinalexej]

Но ведь теоретически ничто не мешает контроллеру отсчитывать свои дела от коротких провалов в ноль? Мало ли что индуктивный датчик от родных магнитов выдаёт меандр. Скорее всего так и есть, но последнее слово за автором))

Да так и есть, контроллер будет срабатывать и от коротких провалов в ноль. Для контактов схема подавления дребезга ненужна так как первый канал сработает от первого провала в ноль и на другие "дребезговые" провалы реагировать не будет до провала в ноль второго канала и так по кругу.



[yoric]

Ну что ж, Роберт, можешь делать опять по второму варианту В общем смотри сам, вариантов море



[AL19]

Но ведь теоретически ничто не мешает контроллеру отсчитывать свои дела от коротких провалов в ноль? Мало ли что индуктивный датчик от родных магнитов выдаёт меандр. Скорее всего так и есть, но последнее слово за автором))

Да так и есть, контроллер будет срабатывать и от коротких провалов в ноль. Для контактов схема подавления дребезга ненужна так как первый канал сработает от первого провала в ноль и на другие "дребезговые" провалы реагировать не будет до провала в ноль второго канала и так по кругу.

Имейте в виду что здесь идет речь о схеме с двумя датчиками.



[РобертНСК]

1

А моя самоделка работает именно от одного магнита и двух датчиков холла расположенных один напротив другого и срабатывающих в верхней и нижней мертвой точках.

чисто для себя, искра два раза за оборот?
2

Да так и есть, контроллер будет срабатывать и от коротких провалов в ноль. Для контактов схема подавления дребезга ненужна так как первый канал сработает от первого провала в ноль и на другие "дребезговые" провалы реагировать не будет до провала в ноль второго канала и так по кругу.

с оптроном при размыкании контакта (со стандартным зажиганием) проходит искра, а в нашем варианте, это буде провал в ноль на контроллере?
3

Ну что ж, Роберт, можешь делать опять по второму варианту

ты меня не путай, это не противоречит твоему посту, где перечисены ссылки?
4

Контакты на входы PIC, выходы через диодики на тиристор

анодами к пику? хочу потверждения от AL19.
могу в таком варианте поставить жигулевский коммутатор, если будет батарейное?
гриба белого практически не было, да что практически не было с десяток может быть нашел, хотя из бора не вылазил. груздя сухого набрал, можно было болтаться и собрать не ограничено. опята выстрелели мгновенно, обильн и краткосрочно, что оставлял мелкое на пеньках, потом не выросло, так и осталось в зачаточном состоянии. вчера искал глухаря, так грибочки, что попадались замерзли в кол.



[AL19]

По 1 вопросу
Прошивка под 2 датчика универсальная, у нее 2 входа и 2 выхода. Если 2х цилиндровый двигатель то используеш два выхода, а если одноцилиндровый то один выход ( но нужно определиться какому цилиндру соответствует какой выход, путем передергивания ВВ провода)
По 2 вопросу
Совершенно верно так будет все и происходить. Разорветься контакт, загориться светодиод оптотрона, откроется транзистор и ''закоротит'' вход контроллера на корпус.
По 3 вопросу
Я наверное войду в противоречие с Юрой. У тебя только 1 путь это 2 датчика. Другой это изменять форму кулочка, который будет замыкать контакты в НМТ и размыкать в ВМТ ( второй путь для прошивки с одним датчиком)
По 4 вопросу
В плане комутатора я могу сказать следующее, ежю на подобном зажигании на автомобиле , но выход с контроллера у него изначально сделан как выход с датчика холла, вырез 30* шторка 60*. как комутатор поведет себя при коротких входных импулисах я сказать не могу, потому как там есть еще и время накопления энергии в катушке и еще надо сообразить в какой момент там происходит искра по спаду или по подъему , сейчас не помню.



[Виталий_Киев]

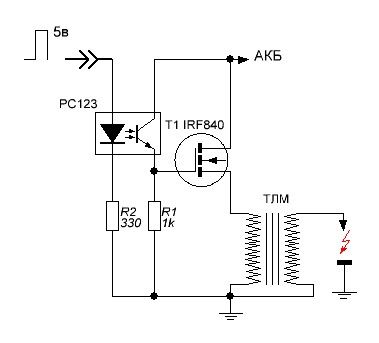

У меня вопрос.Возможно использование в батарейном зажигании такой схемы с использованием родных ТЛМ и подачей управляющего сигнала непосредственно с МК?
