daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
nyemi сказал(а):
Привет daryinalexej
Спасибо за видео.
Стробирующего сигнала не является стабильной.
Вызывать помехи?
Привет nyemi
Мотор работает в бочке с водой и цепляет винтом воздух из-за чего "дергаются" обороты, нестабильность на низких оборотах- механическая погрешность мотора разобранная ниже видео по тексту.
Внимательно прочитайте тему, на счет стабильности все выяснил и подробно разжевал хозяин видео AL19 и даже сравнивал с работой другой МПСЗ на этом же моторе, нет смысла повторяться.

Файл ASM, почему не стал делать на С я уже объяснял в теме.


nyemi

матрос
Регистрация
09.05.2013
Сообщения
18
Карма
0
Имя
zoltan
Лодка
Ока4
Мотор
Вихри,
Привет daryinalexej

Я также, работаю на ASM.
Я нашел код ошибки.(2C628_1 (1)) :roll:
Не обрабатываются должным образом. Прерываний.(Interrupt)
Пожалуйста, сделайте. Резервные копии..(W & STATUS)
Хорошо interrupt. Я код сказал(а):
ORG 0x0004 ;Interrupt routine
MOVWF 0x70
SWAPF STATUS , W ;W & STATUS registers saved
CLRF STATUS
MOVWF 0x71
INCF 0x27 , F ;TMR0 interrupt 0x27=TMR0 overflow registers increase (+1)
BCF INTCON , T0IF ;Clear interrupt flag (TMR0 counter flag)
SWAPF 0x71 , W
MOVWF STATUS ;W & STATUS registers restore
SWAPF 0x70 , F
SWAPF 0x70 , W
RETFIE ;Exit the interrupt
Он также может вызывать помехи. :pardon:

Привет nyemi


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Думаешь что ты самый умный, а я не знаю когда надо и не надо сохранять (W&Status)? :D
Читай ниже:


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
daryinalexej сказал(а):
Пожалуйста, сделайте. Резервные копии..(W & STATUS)
Я специально не сохранял резервные копии W и Status- в моей программе обработки прерываний не используются команды влияющие на флаги Status и содержимое W поэтому можно не сохранять, никаких проблем (помех и т.д.) это не вызывает- досконально проверено в отладчике. Так что ничего ты не нашел :pardon: . Думал я первый день этим занимаюсь?

Кстати стандартная "процедура" сохранения Status и W рекомендуемая Microchip сама имеет большой косяк- в конце содержимое буфераW переписывается в W c помощью команды movf которая сама влияет на флаг Z в регистре Status и после выхода из прерывания Z может быть не такой какой был при входе. Это подводило многих программистов, в том числе и меня, не стоит бездумно выполнять рекомендуемые действия, они тоже бывают с багами.


Проблема с первой прошивкой которую использовал kai связана с тем, что в одном из циклов не сбрасывался WDT, это замечено и устранено, но по моей невнимательности баговая прошивка осталась в теме. С прошивкой http://forum.motorka.org/download/file.php?id=16185 никаких проблем нет.


nyemi

матрос
Регистрация
09.05.2013
Сообщения
18
Карма
0
Имя
zoltan
Лодка
Ока4
Мотор
Вихри,
Спасибо за ваш ответ.
Да. Вы не установите рутину флаги прерываний. (Z, DC, C).
Мой W-Status reg. экономить. Я считаю обязательным.
Я не использую Watchdog.
Хороший код:Он не требует Watchdog. :yes:

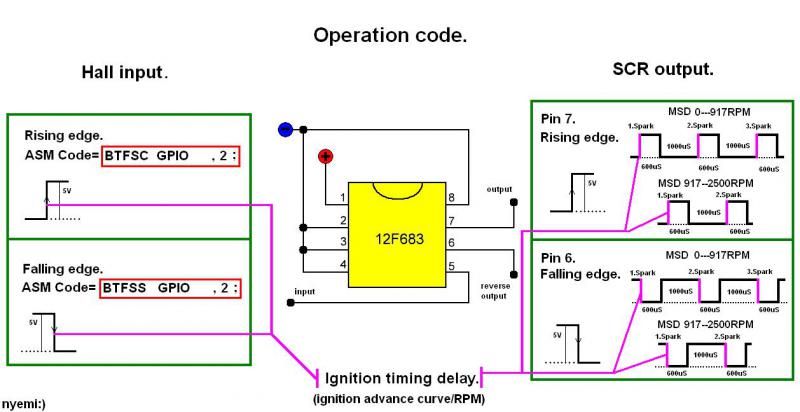

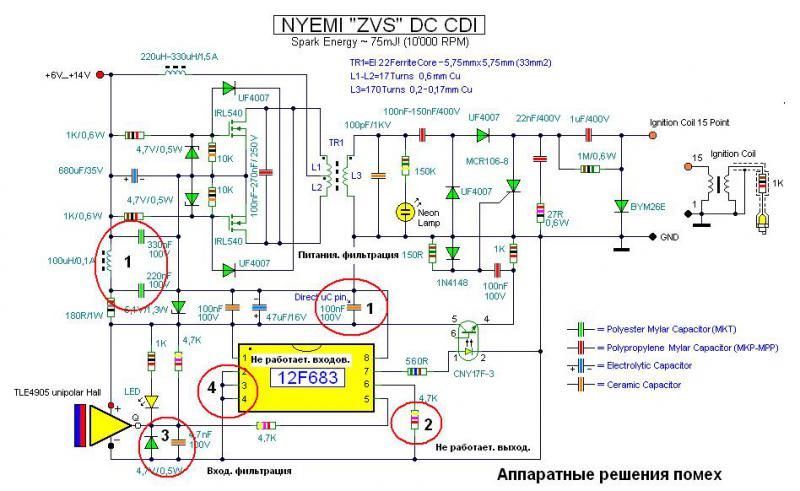

Ищу оборудование, проблема помех.
Я не использую 7805!!! стабилитрон диод :good:
Вы думали о решениях?
Посмотрите на эту картину.


Вложения

daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Хороший код:Он не требует Watchdog.
Согласен- это так, можете перед прошивкой отключить WDT и код также будет работать, но перестраховаться никогда лишним не будет. На схеме все правильно так и должно быть, элементарная защита от помех должна быть организована- согласен. Диод на выходе ДХ я не устанавливал т.к. он встроен в ДХ который я использую, а фильтрующий конденсатор нужен также, как и WDT :yes: . У меня биполярный, а не униполярный ДХ и этот конденсатор просто не нужен.


nyemi

матрос
Регистрация
09.05.2013
Сообщения
18
Карма
0
Имя
zoltan
Лодка
Ока4
Мотор
Вихри,
Согласен- это так, можете перед прошивкой отключить WDT и код также будет работать, но перестраховаться никогда лишним не будет.
Я пытаюсь создать совершенство.
Вы. код моделирования.
Я принимаю критику. :roll:
У меня биполярный, а не униполярный ДХ и этот конденсатор просто не нужен.
По моему опыту, TLE4905 чувствительны.
Конденсатор необходимо.
Вы типа использованы биполярные?


faziks

ст. матрос
Регистрация
07.09.2012
Сообщения
33
Карма
1
Город
Алтайский край
Имя
юра
Лодка
botmaster310k
Мотор
ветерок
nyemi что то у вас ,сильно замороченная схема зажигания,зачем так усложнять ,у Алексея схема проще и надежнее и главное универсальное, подстраивается под любой двс


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
По моему опыту, TLE4905 чувствительны.
Конденсатор необходимо.
Вы типа использованы биполярные?
Да если использовать униполярный то конденсатор нужен. Я отказался от униполярного и поставил биполярный со встроенным гистерезисом, наличие гистерезиса делает его более устойчивым к помехам по питанию и внешним паразитным полям.

У Вас в схеме питание PIC осуществляется через параметрический стабилизатор ( резистор 180R и стабилитрон 5.1V), резистор не греется?


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
faziks сказал(а):
nyemi что то у вас ,сильно замороченная схема зажигания,зачем так усложнять ,у Алексея схема проще и надежнее и главное универсальное, подстраивается под любой двс
Схема у nyemi правильная, она грамотно сконструирована, в ней выполнены все необходимые "разводки", грамотно подобраны номиналы элементов, ничего не забыто и даже свободные выводы через резисторы подключены к корпусу. В культурном устройстве так и должно быть.


faziks

ст. матрос
Регистрация
07.09.2012
Сообщения
33
Карма
1
Город
Алтайский край
Имя
юра
Лодка
botmaster310k
Мотор
ветерок

daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
faziks сказал(а):
daryinalexej сказал(а):
faziks сказал(а):
В культурном устройстве так и должно быть.
может схема зажигания действительно хороша,но
пугает повышающий трансформатер, да и дроселя нужно мотать
Да нет Юр, у него схема DC CDI, сверху на схеме это импульсный повышающий трансформатор- DC преобразователь, а за ним стоит тиристор с конденсатором как и во всех CDI.
Правда DC преобразователь можно сделать и попроще, есть обкатанная однополупериодная схема на одном биполярном транзисторе, но он по всей видимости решил сделать его (преобразователь) намного мощнее чем обычно это делают и зафигачил двухполупериодный инвертор на двух мощных полевиках- "сварочный аппарат" из зажигания сделал чтобы после первой поездки электроды на свечах оплавились нахрен.


faziks

ст. матрос
Регистрация
07.09.2012
Сообщения
33
Карма
1
Город
Алтайский край
Имя
юра
Лодка
botmaster310k
Мотор
ветерок
daryinalexej сказал(а):
мощных полевиках- "сварочный аппарат" из зажигания сделал чтобы после первой поездки электроды на свечах оплавились нахрен.
daryinalexej сказал(а):
да да ,смотрел его видюшки , думаю теория это одно, а на практике резьба на головке от замены свечей кончится


nyemi

матрос
Регистрация
09.05.2013
Сообщения
18
Карма
0
Имя
zoltan
Лодка
Ока4
Мотор
Вихри,
faziks сказал(а):
nyemi что то у вас ,сильно замороченная схема зажигания,зачем так усложнять ,у Алексея схема проще и надежнее и главное универсальное, подстраивается под любой двс
привет faziks
Смотрим видео.
Ссылки: :dedok Старый мудрый.
1)http://youtu.be/YU-xXuPxX_s
2)http://youtu.be/egJhrvS2IGI
MOS FET кладбище :crazy:
Сложность не начинается с меня.
Мой зажигания.младший брат (Little Brother). :uchu:


У Вас в схеме питание PIC осуществляется через параметрический стабилизатор ( резистор 180R и стабилитрон 5.1V), резистор не греется?
Нет.
Вычислить.
Пример:50mA-180ohm
0,05x0,05x180=0,45W
Схемы. Потребление тока:максимальный Pic=12mA
Хорошо использовать стабилизатор диодом.
Точная напряжения:вы примените его TL431 max100mA :good:


kai

ст. матрос
Регистрация
02.05.2013
Сообщения
32
Карма
3
Имя
Александр
Лодка
Викинг 320
Мотор
Sea Pro 9.8
Все там нормально. Просто если использовать катушку от CDI то предвидеться городить преобразователь и конденсатор в нем накапливается энергия искры - следствие маленькая катушка зажигания. В случаи использования коммутатора на 12 v и катушки типо Ока накопление энергии идет непосредственно в магнитопроводе -следствие увеличение катушки зажигания .
Я сегодня все же пораскинул своими мозгами ))) и написал под С опережение..
Кому интересно основная подпрограмма в закладке.


Вложения

daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Нет.
Вычислить.
Пример:50mA-180ohm
0,05x0,05x180=0,45W
Схемы. Потребление тока:максимальный Pic=12mA
Хорошо использовать стабилизатор диодом.
Точная напряжения:вы примените его TL431 max100mA :good:
Ну да, в принципе ток через резистор небольшой.
Тоже надо так сделать.


nyemi

матрос
Регистрация
09.05.2013
Сообщения
18
Карма
0
Имя
zoltan
Лодка
Ока4
Мотор
Вихри,
Я прошу вас, не забывайте этих слов.
MSD, PLASMA, ZVS, DC CDI,
Существует огромный потенциал в них.
Спасибо за дискуссию.
Я рекомендую себя.


Привет, ребята.

nyemi Венгрии.


Вложения

kai

ст. матрос
Регистрация
02.05.2013
Сообщения
32
Карма
3
Имя
Александр
Лодка
Викинг 320
Мотор
Sea Pro 9.8
Это все трабулы онлайн переводчика . To nyemi надо говорить- я предлагаю свою схему. А то получается - kínál írsz magad.


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
Есть очень простая для сборки схема DC CDI, с повышающим импульсным преобразователем без трансформатора (там всего несколько деталей). Я ее составил в надежде разработать схему которая будет работать и от батареи и от зарядной "подмоховиковой" катушки и одновременно чтобы не было надобности мотать большое количество витков. Возможно она будет интересна не только тем кто делает МПСЗ, но и тем кто делает обычное CDI, но не хочет мотать 6000 витков на катушку под маховик, а использовать стандартную зарядную катушку или АКБ, а можно и то и другое вместе и сразу.
Схема работает в симуляторе, сам я ее не собирал, а в настоящий момент у меня просто нет такой возможности. В связи с этим кому из творческого интереса хочется повозиться, собрать, опробовать, отладить и при удачном раскладе поделиться с народом могу подкинуть в личку, со своей стороны обещаю содействие в качестве советчика :jokingly:.


vasilich

гл. старшина
Регистрация
03.07.2012
Сообщения
106
Карма
4
Имя
vasilich
Лодка
Нептун-1, Прогресс-2
Мотор
Москва-30Э, Нептун-23, Вихрь -30ЭР
Алексей, зачем в личку? Выложите здесь, в этой ветке. Это будет весьма уместно. Думаю, очень многих заинтересует такой подход.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Алексей, покажи схему здесь. Найду детали, спаяю, посмотрим результат.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
5 716
Карма
564
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25
Алексей, вроде не было ранее, как глушить мотор рекомендуешь? Вижу несколько вариантов:
1) Коротить датчик
2) ----//--- накопительную ВВольтную катушку
3) ---//--- питание PICa
Может ещё какие не столь очевидные? Я за №1, или на худой конец №3))


daryinalexej

капитан 3-го ранга
Регистрация
28.07.2012
Сообщения
834
Карма
65
Возраст
42
Город
Домодедово
Имя
Алексей
Лодка
Южанка-2
Мотор
Вихрь 30
yoric сказал(а):
Алексей, вроде не было ранее, как глушить мотор рекомендуешь? Вижу несколько вариантов:
1) Коротить датчик
2) ----//--- накопительную ВВольтную катушку
3) ---//--- питание PICa
Может ещё какие не столь очевидные? Я за №1, или на худой конец №3))
Я убирал питание PIC, у меня на лодке тумблер стоит вкл-выкл "зажигание", но само собой подойдет любой вариант. 2 и 3 вариант тоже актуальны, но после остановки мотора PIC продолжит потреблять энергию (хоть и очень очень маленькую) если запитан от батареи. Можно придумать и более экзотические варианты, например подать 0 на MCLR и т.д. Да вообщем все это индивидуально и на выбор ИМХО.


faziks

ст. матрос
Регистрация
07.09.2012
Сообщения
33
Карма
1
Город
Алтайский край
Имя
юра
Лодка
botmaster310k
Мотор
ветерок
я коротил кнопнкой вход коммутатора(глушилка),мотор глохнет, и еще стоит тумблер общего питания (пика и коммутатора) ,но его отключаю редко на ноч,акум вроде не высасывает
